Подробная таблица awg для одножильных и многожильных кабелей и формула пересчета

AWG Wire Sizes (see chart below)

AWG

: In the American Wire Gauge (AWG) system, wire size diameters can be calculated by applying the formula D(AWG)=.005·92((36-AWG)/39) inch. For the 00, 000, 0000 etc. gauges you use -1, -2, -3, which makes more sense mathematically than «double nought.» This means that in American wire gage every 6 gauge decrease gives a doubling of the wire diameter, and every 3 gauge decrease doubles the wire cross sectional area. Similar to dB in signal and power levels. An approximate but accurate enough form of this formula contributed by Mario Rodriguez is D = .460 * (57/64)(awg +3) or D = .460 * (0.890625)(awg +3).

Многожильные провода AWG

Калибр AWG используется и для описания многожильных проводов. В этом случае он соответствует по сечению общей площади сечения отдельных проводников. Пространство между проводниками не включается в площадь сечения. Если используются круглые в сечении проводники, то свободное пространство занимает около 10 % площади провода, поэтому многожильный провод должен быть на 5 % более толстым, чем одножильный того же сечения.

Многожильные провода обозначаются тремя числами: калибр провода целиком, количество проводников и калибр проводника. Количество проводников и калибр проводника разделены косой чертой. Например, 22 AWG 7/30 — это многожильный провод размером 22 AWG, собранный из семи проводников 30 AWG.

Формула расчета

Вычислить площадь сечения электрического провода можно разными способами в зависимости от его типа. Для всех случаев применяется единая формула расчета сечения кабеля по диаметру. Она имеет следующий вид:

Диаметр жилы обычно указывается на оплетке провода или на общем ярлыке с другими техническими характеристиками. При необходимости определить это значение можно двумя способами: с применением штангенциркуля и вручную.

Первым способом измерить диаметр жилы очень просто. Для этого ее необходимо очистить от изоляционной оболочки, после чего воспользоваться штангенциркулем. Значение, которое он покажет, и есть диаметр жилы.

Если провод многожильный, необходимо распустить пучок, пересчитать проволоки и измерить штангенциркулем только одну из них. Определять диаметр пучка целиком смысла нет – такой результат будет некорректным из-за наличия пустот. В этом случае формула расчета сечения будет иметь вид:

При отсутствии штангенциркуля диаметр жилы можно определить вручную. Для этого ее небольшой отрезок необходимо освободить от изоляционной оболочки и намотать на тонкий цилиндрический предмет, например, на карандаш. Витки должны плотно прилегать друг к другу. В этом случае формула вычисления диаметра жилы провода выглядит так:

Чем больше длина намотки жилы, тем точнее получится результат.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Многопроволочные кабели

Многожильные провода AWG сплетаются из множества одножильных. У каждого отдельного токовода присутствует индивидуальная изоляция из полипропилена. Поверх нее накладывается отдельный защитный слой. Иногда он дополняется броней.

Распространенный пример многожильных кабелей — это витая пара. За счет перекручивания жил провод обладает повышенной эластичностью, что делает его прокладку удобнее. А большое количество комбинаций цветов отдельных проводников идет на руку с точки зрения маркировки. Подобный кабель часто дополняется тонкой, но прочной ниткой. Она необходима для повышения прочности на разрыв. Также используется для быстрой и удобной разделки кабеля.

Витая пара AWG

Таблицы перевода

Итак, таблица перевода сечения провода из системы AWG в метрическую:

Размер сечения AWG	Диаметр, мм	Площадь сечения, мм2	Ближайший номинал, медь, мм2
1	7,348	42,4
2	6,544	33,6
3	5,827	26,7
4	5,189	21,2
5	4,621	16,8	16
6	4,115	13,3	16
7	3,665	10,5	10
8	3,264	8,37	8
9	2,906	6,63	8
10	2,588	5,26	6
11	2,305	4,17	6
12	2,053	3,31	4
13	1,828	2,62	4
14	1,628	2,08	2,5
15	1,45	1,65	2,5
16	1,291	1,31	1,5
17	1,15	1,04	1,5
18	1,024	0,823	1
19	0,912	0,653	0,75
20	0,812	0,518	0,75
21	0,723	0,41	0,5
22	0,644	0,326	0,5
23	0,573	0,258	0,25
24	0,511	0,205	0,25
25	0,455	0,162
26	0,405	0,129
27	0,361	0,102
28	0,321	0,081
29	0,286	0,0642
30	0,255	0,0509
31	0,227	0,0404
32	0,202	0,032
33	0,18	0,0254
34	0,16	0,0201
35	0,143	0,016
36	0,127	0,0127
37	0,113	0,01
38	0,101	0,00797
39	0,0897	0,00632
40	0,0799	0,00501

Вот ещё табличка по переводу заграничного AWG в метрическую систему сечения провода:

Соотношение сечений проводов и аналоги сечений

Условия эксплуатации

Кабели AWG обладают тем же изоляционным слоем и внешней оболочкой, что и традиционные провода метрической системы. При монтаже изделий и их эксплуатации нужно соблюдать основные правила:

1. Во время укладки линии в грунте нельзя осуществлять монтаж проводников без защитной гофры или асбестового рукава.
2. При натяжке проводов между опорами необходимо использовать направляющие тросы, снимающие натяжение с проводников.
3. Если кабель укладывается на дно водоёма, его соединения должны быть тщательно заизолированы вспененным полиэтиленом.

• https://samelectric.ru/spravka/tablitsa-perevoda-secheniya-provoda-iz-awg-v-mm2.html
• https://220.guru/electroprovodka/provoda-kabeli/awg.html
• https://strojdvor.ru/elektrosnabzhenie/rasshifrovka-oboznachenij-i-perevod-sechenij-awg-kabelya/

Строение кабеля

Кабели AWG имеют такое же строение, как провода, что применяются в России. В основе 2 элемента:

• токоведущая жила;
• слой защитной изоляции.

Токовод выполняется из электротехнической меди. За счет ее химической чистоты удается добиться минимального удельного сопротивления готового изделия. Жилы бывают однопроволочными (монолитными) и многопроволочными (гибкими). Что выбрать, зависит от ситуации. Если монтаж сложный и предстоит делать много изгибов провода, то необходимо применять гибкие кабели. Если проводка должна помнить форму — то монолитные.

Дополнительно токоведущие жилы могут лудиться слоем олова. Это повышает их антикоррозионные свойства и облегчает будущую пайку.

Изоляция выполняется из вспененного полиэтилена. В отдельных модификациях в состав вносятся добавки, повышающие эластичность или морозоустойчивость. Под изоляцией может располагаться экранирующий слой. В таком случае проводник становится устойчивым к внешним помехам.

Строение кабеля

Кабели AWG имеют такое же строение, как провода, что применяются в России. В основе 2 элемента:

• токоведущая жила;
• слой защитной изоляции.

Токовод выполняется из электротехнической меди. За счет ее химической чистоты удается добиться минимального удельного сопротивления готового изделия. Жилы бывают однопроволочными (монолитными) и многопроволочными (гибкими). Что выбрать, зависит от ситуации. Если монтаж сложный и предстоит делать много изгибов провода, то необходимо применять гибкие кабели. Если проводка должна помнить форму — то монолитные.

Дополнительно токоведущие жилы могут лудиться слоем олова. Это повышает их антикоррозионные свойства и облегчает будущую пайку.

Изоляция выполняется из вспененного полиэтилена. В отдельных модификациях в состав вносятся добавки, повышающие эластичность или морозоустойчивость. Под изоляцией может располагаться экранирующий слой. В таком случае проводник становится устойчивым к внешним помехам.

Конструкция и состав кабеля

В первую очередь это касается одножильных проводников с разной толщиной основы и внешним изоляционным слоем из вспененного полипропилена. Сердцевина может быть плетёной и складываться из нескольких пластов алюминиевых либо же медных жил, скрученных спиралевидным образом. Их показатель толщины напрямую воздействует на степень сопротивления тока – чем большим является число жил и показатель их толщины, тем слабее будет величина сопротивления и утрата на метр проводника. Также это значение воздействует на степень нагрева металла при повышенных нагрузках. Жилы большого калибра более стойки к нагреву, что существенно продлевает ресурс общих магистралей.

Формулы для расчета

Имея дело с AWG проводами и проводя расчет их сечения, можно использовать приведенные ниже формулы.

Преобразование калибра в диаметр (в дюймах inch)

где,

• n — калибр провода;
• dinch — диаметр в дюймах.

Преобразование калибра в диаметр (в мм)

где,

• n — калибр;
• dmm — диаметр провода, мм.

В некоторых ситуациях необходимо вычислить сечение провода по калибру. На подобный случай также выведена формула (упрощенная):

здесь,

An — сечение провода, кв

мм;
n — калибр (обратите внимание на знак «-»);. И наконец, несколько общих формул, которые пригодятся при расчетах

Сечение провода через диаметр:

И наконец, несколько общих формул, которые пригодятся при расчетах. Сечение провода через диаметр:

где,

• A — сечение провода, кв. мм (дюймах);
• d — диаметр, мм (дюймах).

Перевод диаметра в дюймах в миллиметры:

здесь,

• dmm — диаметр провода в мм;
• dinch — диаметр в дюймах.

Расчёт сечения по формулам

Алгоритм выбора следующий:

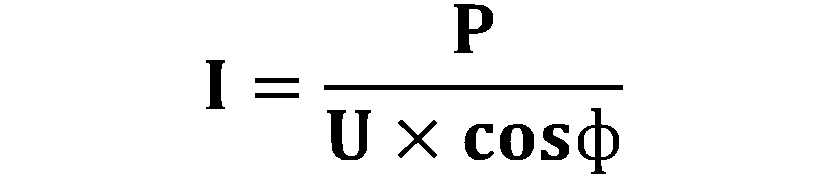

Рассчитывается площадь проводника по длине и максимальной мощности по формуле:

Источник infopedia.su

Где:

P – мощность;

U – напряжение;

cosф – коэффициент.

Для бытовых электросетей значение коэффициента равно единице. Для промышленных коммуникаций он рассчитывается как отношение активной мощности к полной.

• В таблице ПУЭ находится сечение по току.

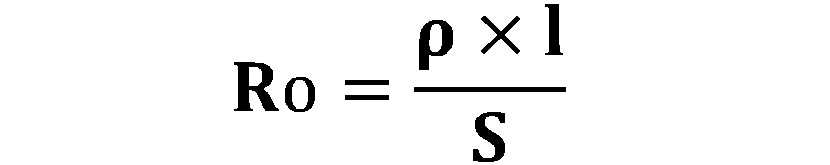

• Рассчитывается сопротивление проводки:

Источник textarchive.ru

Где:

ρ – сопротивление;

l – длина;

S – поперечная площадь сечения.

При этом, не стоит забывать, что ток движется в обоих направлениях и по факту сопротивление равно:

Источник textarchive.ru

Падение напряжения соответствует соотношению:

Источник moypatent.ru

В процентном отношении падение напряжения выглядит следующим образом:

Источник tex.stackovernet.com

Если результат превышает пять процентов, то в справочнике ищется ближайшее поперечное сечение с большим значением.

Подобные расчёты редко выполняются родовыми потребителями электроэнергии. Для этого есть профильные специалисты и масса справочного материала. Более того, в интернете размещено множество онлайн-калькуляторов, при помощи которых все вычисления можно произвести за пару кликов.

Формулы

По определению, № 36 AWG имеет диаметр 0,005 дюйма, а № 0000 — 0,46 дюйма в диаметре. Соотношение этих диаметров составляет 1:92, и существует 40 калибров от № 36 до № 0000, или 39 ступеней. Поскольку каждый последующий номер датчика увеличивает площадь поперечного сечения на постоянную величину, диаметры меняются геометрически. Любые два последовательных датчика (например, А и B ) имеют диаметры, отношение которых (диам. B ÷ dia. А) является 9239{ displaystyle { sqrt {92}}} (приблизительно 1,12293), а для датчиков на два шага (например, А, B, и C) отношение C к А составляет около 1.122932 = 1,26098. Диаметр No.а Проволока AWG определяется для калибра менее 00 (от 36 до 0) по следующей формуле:

dп=0.005 япcчас×9236−п39=0.127 мм×9236−п39{ displaystyle d_ {n} = 0,005 ~ mathrm {дюйм} times 92 ^ { frac {36-n} {39}} = 0,127 ~ mathrm {мм} times 92 ^ { frac {36-n } {39}}}

(См. Ниже для манометров больше, чем № 0, то есть № 00, № 000, № 0000.)

или эквивалентно:

dп=е−1.12436−0.11594п япcчас=е2.1104−0.11594п мм{ displaystyle d_ {n} = e ^ {- 1.12436-0.11594n} mathrm {inch} = e ^ {2.1104-0.11594n} mathrm {mm}}

Калибр можно рассчитать по диаметру, используя

п=−39бревно92⁡(dп0.005 япcчас)+36=−39бревно92⁡(dп0.127 мм)+36{ displaystyle n = -39 log _ {92} left ({ frac {d_ {n}} {0,005 ~ mathrm {inch}}} right) + 36 = -39 log _ {92} влево ({ frac {d_ {n}} {0,127 ~ mathrm {mm}}} right) +36}

а площадь поперечного сечения равна

Ап=π4dп2=0.000019635 япcчас2×9236−п19.5=0.012668 мм2×9236−п19.5{ displaystyle A_ {n} = { frac { pi} {4}} d_ {n} ^ {2} = 0.000019635 ~ mathrm {inch} ^ {2} times 92 ^ { frac {36-n } {19.5}} = 0,012668 ~ mathrm {мм} ^ {2} times 92 ^ { frac {36-n} {19.5}}},

Стандарт ASTM B258-02 (2008), Стандартные технические условия на стандартные номинальные диаметры и площади поперечного сечения размеров AWG сплошных круглых проводов, используемых в качестве электрических проводников, определяет соотношение между последовательными размерами как корень 39-й степени из 92, или приблизительно 1,122 9322. ASTM B258-02 также предписывает, что диаметры проводов должны быть сведены в таблицу, содержащую не более 4 значащих цифр, с разрешением не более 0,0001 дюйма (0,1 мил) для проводов диаметром более 44 AWG и 0,00001 дюйма (0,01 мил) для провода № 45 AWG и меньше.

Размеры с несколькими нулями последовательно больше № 0 и могут быть обозначены с помощью «количество нулей/ 0 «, например 4/0 для 0000. Для м/ 0 AWG провод, используйте п = −(м − 1) = 1 − м в приведенных выше формулах. Например, для № 0000 или 4/0 используйте п = −3.

Эмпирические правила

Шестая степень 39√92 очень близко к 2, что приводит к следующим практическим правилам:

• Когда поперечный площадь Если длина провода удвоена, AWG уменьшится на 3. (например, два провода № 14 AWG имеют примерно такую ​​же площадь поперечного сечения, как и один провод № 11 AWG). Это удваивает проводимость.
• Когда диаметр Если длина провода удвоена, AWG уменьшится на 6. (например, AWG № 2 примерно в два раза больше диаметра AWG № 8). Это в четыре раза увеличивает площадь поперечного сечения и проводимость.
• Уменьшение десяти номеров шкалы, например, с № 12 до № 2, увеличивает площадь и вес примерно на 10 и уменьшает электрическое сопротивление (и увеличивает проводимость) примерно в 10 раз.
• Для того же сечения алюминиевая проволока имеет проводимость примерно 61% от меди, поэтому алюминиевый провод имеет почти такое же сопротивление, как и медная проволока меньше на 2 размера AWG, что составляет 62,9% площади.
• Сплошной круглый провод 18 AWG имеет диаметр около 1 мм.
• Приблизительное значение сопротивления медной проволоки можно выразить следующим образом:

Примерное сопротивление медного провода:27

AWG	мОм / фут	мОм / м		AWG	мОм / фут	мОм / м		AWG	мОм / фут	мОм / м		AWG	мОм / фут	мОм / м
0.1	0.32	10	1	3.2	20	10	32	30	100	320
1	0.125	0.4	11	1.25	4	21	12.5	40	31	125	400
2	0.16	0.5	12	1.6	5	22	16	50	32	160	500
3	0.2	0.64	13	2	6.4	23	20	64	33	200	640
4	0.25	0.8	14	2.5	8	24	25	80	34	250	800
5	0.32	1	15	3.2	10	25	32	100	35	320	1000
6	0.4	1.25	16	4	12.5	26	40	125	36	400	1250
7	0.5	1.6	17	5	16	27	50	160	37	500	1600
8	0.64	2	18	6.4	20	28	64	200	38	640	2000
9	0.8	2.5	19	8	25	29	80	250	39	800	2500

Назначение кабелей

Проводники AWG применяются в тех же отраслях, что и любые другие аналогичные по строению. Чаще всего это следующие сферы применения:

1. Построение линий связи. При наличии экрана кабели могут использоваться для прокладки интернета или телефонной сети.
2. Использование в аудиотехнике. С помощью AWG 22 и 24 передается звук в некоторых моделях наушников. Данный акустический провод подходит для подобных целей из-за высокой гибкости.
3. Большая часть проводки в автомобилях выполняется на проводах марки AWG. Обычно используется витая пара калибра 23.
4. Подключение светодиодных лент и прочих низковольтных диодных источников освещения. За счет малой толщины и гибкости удобно укладывается в пазы для проводки. Такое свойство позволяет выполнить скрытую линию питания.
5. Тонкие провода калибром менее 24 применяются в системах сигнализации и автоматики. Из них проводят линии для датчиков температуры, давления и влажности промышленного оборудования.

Акустический провод AWG

AWG Wire Sizes (see chart below)

AWG: In the American Wire Gauge (AWG)
system, wire size diameters can be calculated by applying the formula
D(AWG)=.005·92((36-AWG)/39) inch. For the 00, 000, 0000 etc.
gauges you use -1, -2, -3, which makes more sense mathematically than «double
nought.» This means that in American wire gage every 6 gauge decrease gives a
doubling of the wire diameter, and every 3 gauge decrease doubles the wire
cross sectional area. Similar to dB in signal and power levels. An approximate
but accurate enough form of this formula contributed by Mario Rodriguez is D =
.460 * (57/64)(awg +3) or D = .460 * (0.890625)(awg
+3).

Многожильные луженые медные провода

Обозн. в стандарте AWG	Количество жил/толщина одной в AWG	Приведенный диаметр	Площадь сечения мм X мм	Минимальный вес	Погонное сопротивление
мм	дюймы	грамм на метр	фунтов на 1000 футов	Ом на метр	Ом на 1000 футов
36	7/44	0.153	0.0060	0.014	0.11	0.076	1.3609	141.80
34	7/42	0.191	0.0075	0.022	0.18	0.121	0.8560	260.90
32	7/40	0.203	0.0080	0.034	0.29	0.195	0.5384	164.10
32	19/44	0.229	0.0090	0.039	0.29	0.195	0.5384	164.10
30	7/38	0.305	0.0120	0.056	0.45	0.304	0.3674	112.00
30	19/42	0.305	0.0120	0.060	0.45	0.304	0.3674	112.00
28	7/36	0.381	0.0150	0.071	0.72	0.484	0.2320	70.70
28	19/40	0.406	0.0160	0.093	0.72	0.484	0.2320	70.70
27	7/35	0.457	0.0180	0.111	0.91	0.614	0.1824	55.60
26	7/34	0.483	0.0190	0.140	1.15	0.770	0.146	44.40
26	10/36	0.553	0.0218	0.127	1.15	0.770	0.146	44.40
26	19/38	0.508	0.0200	0.153	1.15	0.770	0.146	44.40
24	7/32	0.610	0.0240	0.226	1.83	1.229	0.091	27.70
24	10/34	0.584	0.0230	0.200	1.83	1.229	0.091	27.70
24	19/36	0.610	0.0240	0.239	1.83	1.229	0.091	27.70
24	42/40	0.584	0.0230	0.201	1.83	1.229	0.091	27.70
22	72/40	0.762	0.0300	0.352	2.90	1.947	0.057	17.50
22	19/34	0.787	0.0310	0.380	2.90	1.947	0.057	17.50
22	26/36	0.762	0.0300	0.327	2.90	1.947	0.057	17.50
20	7/28	0.890	0.0350	0.504	4.62	3.103	0.036	10.90
20	10/30	0.890	0.0350	0.504	4.62	3.103	0.036	10.90
20	19/32	0.940	0.0370	0.612	4.62	3.103	0.036	10.90
20	26/34	0.914	0.0360	0.520	4.62	3.103	0.036	10.90
20	42/36	0.914	0.0360	0.533	4.62	3.103	0.036	10.90
18	7/26	1.220	0.0480	0.891	7.34	4.93	0.023	6.92
18	16/30	1.200	0.0472	0.808	7.34	4.93	0.023	6.92
18	19/30	1.240	0.0488	0.957	7.34	4.93	0.023	6.92
18	42/34	1.200	0.0472	0.819	7.34	4.93	0.023	6.92
18	65/36	1.200	0.0472	0.845	7.34	4.93	0.023	6.92
16	7/24	1.520	0.0598	1.420	11.68	7.85	0.014	4.35
16	19/29	1.470	0.0579	1.216	11.68	7.85	0.014	4.35
16	26/30	1.500	0.0591	1.310	11.68	7.85	0.014	4.35
16	65/34	1.500	0.0591	1.300	11.68	7.85	0.014	4.35
16	105/36	1.500	0.0591	1.365	11.68	7.85	0.014	4.35
14	7/22	1.850	0.0728	2.260	18.60	12.5	0.009	2.73
14	19/26	1.850	0.0728	1.930	18.60	12.5	0.009	2.73
14	42/30	1.850	0.0728	2.060	18.60	12.5	0.009	2.73
14	105/34	1.850	0.0728	2.100	18.60	12.5	0.009	2.73
12	7/20	2.440	0.0961	3.610	29.56	19.9	0.0056	1.71
12	19/25	2.360	0.0929	3.070	29.56	19.9	0.0056	1.71
12	65/30	2.410	0.0949	3.270	29.56	19.9	0.0056	1.71
12	165/34	2.410	0.0949	3.300	47.00	31.6	0.0056	1.71
10	37/26	2.920	0.1150	4.710	47.00	31.6	0.0035	1.08
10	65/28	2.950	0.1161	5.230	47.00	31.6	0.0035	1.08
10	105/30	2.950	0.1161	5.355	47.00	31.6	0.0035	1.08
8	49/25	3.734	0.1470	8.007	70.73	47.5	0.0022	0.67
8	133/29	3.734	0.1470	8.662	76.52	51.4	0.0020	0.61
8	655/36	3.734	0.1470	8.479	73.78	49.6	0.0020	0.62
6	133/27	4.674	0.1840	13.675	120.75	81.1	0.0015	0.47
6	259/30	4.674	0.1840	13.209	116.60	78.4	0.0013	0.40
6	1050/36	4.674	0.1840	13.388	118.26	79.5	0.0013	0.39
4	133/25	5.898	0.2322	21.733	191.99	129.0	0.0008	0.24
4	259/26	5.898	0.2322	26.629	235.16	158.0	0.0007	0.20
4	1666/36	5.898	0.2322	21.242	187.66	126.1	0.0008	0.25
2	1333/33	7.417	0.2920	34.648	306.00	205.6	0.00049	0.15
2	259/26	7.417	0.2920	33.392	294.87	198.1	0.00052	0.16
2	665/30	7.417	0.2920	33.915	229.36	201.2	0.00052	0.16
2	2646/36	7.417	0.2920	33.737	298.05	200.3	0.00052	0.16
1	163.195.0	8.331	0.3280	43.418	383.35	257.6	0.00039	0.12
1	172.508.0	8.331	0.3280	42.322	373.83	251.2	0.00043	0.13
1	817/30	8.331	0.3280	41.667	367.73	247.1	0.00043	0.13
1	2109/34	8.331	0.3280	42.690	376.94	253.3	0.00039	0.12
1/0	133/21	9.347	0.3680	55.098	486.71	327.1	0.00031	0.10
1/0	259/24	9.347	0.3680	53.364	471.39	316.8	0.00032	0.10
2/0	133/20	10.516	0.4140	69.458	613.38	412.2	0.00025	0.08
2/0	259/23	10.516	0.4140	67.472	595.88	400.4	0.00025	0.08
3/0	259/22	11.786	0.4640	83.230	746.62	501.7	0.00020	0.06
3/0	427/24	11.786	0.4640	87.979	777.12	522.2	0.00019	0.06
4/0	259/21	13.259	0.5220	107.297	950.76	638.9	0.00016	0.05
4/0	427/23	13.259	0.5220	111.237	982.21	660.0	0.00015	0.05
Обозн. в стандарте AWG	Количество жил/толщина одной в AWG	мм	дюймы	Площадь сечения мм X мм	грамм на метр	фунтов на 1000 футов	Ом на метр	Ом на 1000 футов
Приведенный диаметр	Минимальный вес	Погонное сопротивление

Также смотрите ответ на вопрос 223 — «Подробная таблица AWG для одножильных и многожильных кабелей и формула пересчета»

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Проектирование СКС – основные требования

Правильным ответом на такой вопрос было бы процитировать от начала и до конца все тексты телекоммуникационных стандартов :), поскольку все они либо прямо, либо косвенно имеют отношение к проектированию СКС. На основе этих стандартов написаны учебные руководства производителей СКС по проектированию и монтажу их фирменных систем. Различных требований и правил очень много, такие курсы обучения занимают несколько полных дней. На узко сформулированные вопросы мы можем привести в качестве ответа цитату из стандарта, но ваш вопрос слишком широк. Единственное, чем мы можем вам помочь – перечислить основные тематические разделы самых популярных стандартов, чтобы вы могли ориентироваться в том, какой стандарт вам надо найти и прочесть.

• Кабели сбалансированная витая пара 100 Ом
• Коммутационное оборудование для сбалансированной витой пары 100 Ом
• Патч-шнуры и кроссировочные перемычки

В приложениях к этому стандарту приводится важная информация о параметрах и методике тестирования характеристик медных кабельных систем, требования к измерительному оборудованию и т.п.

Многожильные луженые медные провода

Обозн. в стандарте AWG	Количество жил/толщина одной в AWG	Приведенный диаметр	Площадь сечения мм X мм	Минимальный вес	Погонное сопротивление
мм	дюймы	грамм на метр	фунтов на 1000 футов	Ом на метр	Ом на 1000 футов
36	7/44	0.153	0.0060	0.014	0.11	0.076	1.3609	141.80
34	7/42	0.191	0.0075	0.022	0.18	0.121	0.8560	260.90
32	7/40	0.203	0.0080	0.034	0.29	0.195	0.5384	164.10
32	19/44	0.229	0.0090	0.039	0.29	0.195	0.5384	164.10
30	7/38	0.305	0.0120	0.056	0.45	0.304	0.3674	112.00
30	19/42	0.305	0.0120	0.060	0.45	0.304	0.3674	112.00
28	7/36	0.381	0.0150	0.071	0.72	0.484	0.2320	70.70
28	19/40	0.406	0.0160	0.093	0.72	0.484	0.2320	70.70
27	7/35	0.457	0.0180	0.111	0.91	0.614	0.1824	55.60
26	7/34	0.483	0.0190	0.140	1.15	0.770	0.146	44.40
26	10/36	0.553	0.0218	0.127	1.15	0.770	0.146	44.40
26	19/38	0.508	0.0200	0.153	1.15	0.770	0.146	44.40
24	7/32	0.610	0.0240	0.226	1.83	1.229	0.091	27.70
24	10/34	0.584	0.0230	0.200	1.83	1.229	0.091	27.70
24	19/36	0.610	0.0240	0.239	1.83	1.229	0.091	27.70
24	42/40	0.584	0.0230	0.201	1.83	1.229	0.091	27.70
22	72/40	0.762	0.0300	0.352	2.90	1.947	0.057	17.50
22	19/34	0.787	0.0310	0.380	2.90	1.947	0.057	17.50
22	26/36	0.762	0.0300	0.327	2.90	1.947	0.057	17.50
20	7/28	0.890	0.0350	0.504	4.62	3.103	0.036	10.90
20	10/30	0.890	0.0350	0.504	4.62	3.103	0.036	10.90
20	19/32	0.940	0.0370	0.612	4.62	3.103	0.036	10.90
20	26/34	0.914	0.0360	0.520	4.62	3.103	0.036	10.90
20	42/36	0.914	0.0360	0.533	4.62	3.103	0.036	10.90
18	7/26	1.220	0.0480	0.891	7.34	4.93	0.023	6.92
18	16/30	1.200	0.0472	0.808	7.34	4.93	0.023	6.92
18	19/30	1.240	0.0488	0.957	7.34	4.93	0.023	6.92
18	42/34	1.200	0.0472	0.819	7.34	4.93	0.023	6.92
18	65/36	1.200	0.0472	0.845	7.34	4.93	0.023	6.92
16	7/24	1.520	0.0598	1.420	11.68	7.85	0.014	4.35
16	19/29	1.470	0.0579	1.216	11.68	7.85	0.014	4.35
16	26/30	1.500	0.0591	1.310	11.68	7.85	0.014	4.35
16	65/34	1.500	0.0591	1.300	11.68	7.85	0.014	4.35
16	105/36	1.500	0.0591	1.365	11.68	7.85	0.014	4.35
14	7/22	1.850	0.0728	2.260	18.60	12.5	0.009	2.73
14	19/26	1.850	0.0728	1.930	18.60	12.5	0.009	2.73
14	42/30	1.850	0.0728	2.060	18.60	12.5	0.009	2.73
14	105/34	1.850	0.0728	2.100	18.60	12.5	0.009	2.73
12	7/20	2.440	0.0961	3.610	29.56	19.9	0.0056	1.71
12	19/25	2.360	0.0929	3.070	29.56	19.9	0.0056	1.71
12	65/30	2.410	0.0949	3.270	29.56	19.9	0.0056	1.71
12	165/34	2.410	0.0949	3.300	47.00	31.6	0.0056	1.71
10	37/26	2.920	0.1150	4.710	47.00	31.6	0.0035	1.08
10	65/28	2.950	0.1161	5.230	47.00	31.6	0.0035	1.08
10	105/30	2.950	0.1161	5.355	47.00	31.6	0.0035	1.08
8	49/25	3.734	0.1470	8.007	70.73	47.5	0.0022	0.67
8	133/29	3.734	0.1470	8.662	76.52	51.4	0.0020	0.61
8	655/36	3.734	0.1470	8.479	73.78	49.6	0.0020	0.62
6	133/27	4.674	0.1840	13.675	120.75	81.1	0.0015	0.47
6	259/30	4.674	0.1840	13.209	116.60	78.4	0.0013	0.40
6	1050/36	4.674	0.1840	13.388	118.26	79.5	0.0013	0.39
4	133/25	5.898	0.2322	21.733	191.99	129.0	0.0008	0.24
4	259/26	5.898	0.2322	26.629	235.16	158.0	0.0007	0.20
4	1666/36	5.898	0.2322	21.242	187.66	126.1	0.0008	0.25
2	1333/33	7.417	0.2920	34.648	306.00	205.6	0.00049	0.15
2	259/26	7.417	0.2920	33.392	294.87	198.1	0.00052	0.16
2	665/30	7.417	0.2920	33.915	229.36	201.2	0.00052	0.16
2	2646/36	7.417	0.2920	33.737	298.05	200.3	0.00052	0.16
1	163.195.0	8.331	0.3280	43.418	383.35	257.6	0.00039	0.12
1	172.508.0	8.331	0.3280	42.322	373.83	251.2	0.00043	0.13
1	817/30	8.331	0.3280	41.667	367.73	247.1	0.00043	0.13
1	2109/34	8.331	0.3280	42.690	376.94	253.3	0.00039	0.12
1/0	133/21	9.347	0.3680	55.098	486.71	327.1	0.00031	0.10
1/0	259/24	9.347	0.3680	53.364	471.39	316.8	0.00032	0.10
2/0	133/20	10.516	0.4140	69.458	613.38	412.2	0.00025	0.08
2/0	259/23	10.516	0.4140	67.472	595.88	400.4	0.00025	0.08
3/0	259/22	11.786	0.4640	83.230	746.62	501.7	0.00020	0.06
3/0	427/24	11.786	0.4640	87.979	777.12	522.2	0.00019	0.06
4/0	259/21	13.259	0.5220	107.297	950.76	638.9	0.00016	0.05
4/0	427/23	13.259	0.5220	111.237	982.21	660.0	0.00015	0.05
Обозн. в стандарте AWG	Количество жил/толщина одной в AWG	мм	дюймы	Площадь сечения мм X мм	грамм на метр	фунтов на 1000 футов	Ом на метр	Ом на 1000 футов
Приведенный диаметр	Минимальный вес	Погонное сопротивление

Также смотрите ответ на вопрос 223 — «Подробная таблица AWG для одножильных и многожильных кабелей и формула пересчета»

AWG — американский калибр провода

Аббревиатура AWG (American Wire Gauge) дословно расшифровывается как «американский проволочный калибр». Слово калибр здесь неспроста. Заокеанские электрики маркируют проводку несколько иным способом, чем российские. В расчет берется не сечение токоведущей жилы в квадратных миллиметрах, а количество циклов протяжки и утоньшения проволоки.

К примеру, провод AWG 0 диаметром 8 мм и сечением 50,24 кв. мм проходил через валы прокаточного станка 0 раз. По сути, это заготовка для изготовления более тонких жил. Проводник AWG 24 с диаметром 0,51 мм и сечением 0,204 кв. мм прокатывался 24 раза, поэтому он в 100 раз тоньше.

Калибр кабеля AWG

Такой подход к обозначению сечения создает трудности для отечественных специалистов. Ведь по этому стандарту калибр AWG 0 имеет большее сечение, чем 24.

Откуда произошла маркировка awg

Кабель ПУГНП

Появление данного метода калибровки связано с техникой изготовления проволоки в Соединенных Штатах. Чтобы получить тонкую проволочку из отрезка с поперечным сечением в 1 сантиметр, его подвергали прогону через специальные отверстия станка. При этом, чем большее число проходов было совершено, тем тоньше и длиннее становилось изделие. В связи с этим появилась идея указывать число вытягиваний в станке как маркировочный признак.

Проволока, не подвергавшаяся вытягиваниям, имеет нулевую (awg0) кодировку. Каждое вытягивание добавляет одну цифру. Например, 28 awg означает, что изделие прошло 28 протяжек через отверстие. В результате маркировка получается в чем-то противоположной традиционной: отечественному потребителю привычно, что, чем толще проволока, тем больше цифра, а в американской маркировке все наоборот, к примеру, 26awg – более тонкий провод, чем 20awg.

Габариты продуктов с разной маркировкой относительно друг друга

Рабочие характеристики

Проводка стандарта AWG обладает теми же техническими характеристиками и условиями эксплуатации, что и знакомые российским электрикам кабеля. Поэтому у этих видов проводниковой продукции есть общие черты:

1. Изоляция кабелей не должна иметь повреждений. Этот момент следует проверить при укладке или монтаже проводки. Трещины и отверстия в защитном изолирующем слое приведут к попаданию в полости кабеля влаги и риску его отгорания.
2. Провод AWG подбирается по допустимому току и рабочему напряжению. Если превысить значение тока, то изоляция кабеля расплавится. А если переборщить с напряжением, то случится пробой изоляции.
3. По стенам кабели прокладываются в отдельной противопожарной защите. Например, в монтажном канале или гофре. Данное правило особенно актуально для деревянных строений.
4. Не должно быть открытых участков токоведущих жил. Независимо от напряжения. Все соединения герметизируются изоляционной лентой или термоусаживаемыми трубками.

Термоусадочный водонепроницаемый встык для AWG С точки зрения конструкции AWG не отличается от других видов монтажных проводов. Особенность имеется только в маркировке. Чем выше калибр провода, тем он тоньше. Подобная система противоположна той, что принята в странах постсоветского пространства.

Провод AWG универсальный. Он пригоден для монтажа систем освещения, автоэлектрики, звуковых и сигнальных сетей. Применяя его, главное, не запутаться в диаметре токоведущих жил. Существуют специальные формулы для расчета необходимого сечения проводки и его перевода в привычные кв. мм.
