Регулируем яркость светодиодной ленты через диммер

Классификация диммеров

Производители предлагают потребителям довольно большой выбор устройств для управления яркостью СДЛ и ламп. Светорегуляторы для светодиодных плат бывают разными и классифицируются по нескольким признакам:

  • по возможности преобразовывать сигнал, бывают аналоговые, то есть те, у которых за выходящее напряжение отвечает тиристор или аналогичные микросхемы, и цифровые, работающие на микроконтроллере;
  • по варианту управления делятся на кнопочные, у таких механические кнопки или сенсорные, размещены на самом диммере, дистанционные — имеют пультовое управление и совмещенные, такие позволяют работать с прибором обоими способами;
  • по форме и виду соединения устройства подразделяются на модульные, они выполнены блоками с клеймами, к которым подключают проводки; накладные, встраиваемые выглядят как обычные выключатели, крепящиеся к стене, также бывают миниатюрные — изготовлены в виде модуля с небольшими проводками и имеющие не более трех кнопок;
  • по назначению, делятся на одноканальные, предназначенные для монохромных полотна, и многоканальные, подходящие для таких лент, как RGB и RGBW;
  • по наличию функций, в диммере может быть встроено не только стандартное приглушение яркости, но и включение, выключение дополнительной функции мигания, цветомузыки, возможности управлять несколькими лентами, размещенными в разных местах м многими другими.

Классификация конструкции позволяет покупателю подобрать модель, наиболее подходящую под его требования и пожелания.

Как это работает

Адресная лента WS2812B поделена на сегменты, в каждом из которых расположен светодиод и конденсатор (для повышения помехоустойчивости). Относительно напряжения питания все они между собой подключены параллельно, то есть +5 В будет присутствовать на каждом сегменте. А вот передача данных осуществляется последовательно: от предыдущего сегмента к последующему. Поэтому при выходе из строя одного из светодиодов цепи все следующие сегменты перестанут светиться. Управление готовыми устройствами и модулями на базе WS2812.

B производится с помощью специализированного контроллера, внутри которого записана программа. На радиолюбительском уровне управлять работой адресной светодиодной ленты удобней всего через Arduino, используя для этого небольшую программу – скетч. Схема подключения к Arduino

У каждой адресной ленты есть начало и конец, которые нельзя менять местами во время сборки схемы. Чтобы не запутаться, производители используют условные обозначения, например, стрелки, указывающие направление сигнала. Подключение адресной светодиодной ленты WS2812B к Arduino производится по трём проводам, как показано на рисунке.Контакты питания +5V и GND соединяют с соответствующими выводами на плате Arduino.

Если подсоединяемый отрезок насчитывает более 13-ти светодиодов, то необходимо использовать выносной блок питания. При этом общий провод (GND) Arduino и «минус» блока питания должны быть соединены между собой. Контакт DIN (digital input) предназначен для приёма данных от контроллера и электрически соединяется с любым из его цифровых портов. С другой стороны адресной ленты (и каждого сегмента тоже) размещено 3 контакта: +5V, DO (digital output) и GND, к которым можно подключить ещё несколько отрезков разной длины.

Так как каждый элемент WS2812B фактически состоит из 3 светодиодов (синего, красного, зелёного), то для управления его свечением потребуется 3 байта (по одному на каждый цвет). В свою очередь, каждый байт может принимать значение от 0 до 255, в результате чего можно задать более 16,5 млн оттенков. Размер скетча будет равен количеству светодиодных сегментов, умноженному на 3. Передача данных происходит следующим образом: ШИМ-драйвер WS2812B первого сегмента забирает из посылки первые 3 байта, пропуская остальные данные на выход DO.

Далее следует пауза длиною до 50 мкс, означающая, что второй по счёту драйвер должен принять следующие 3 байта. И так далее. Длительность паузы больше 50 мкс означает конец передачи и повторение цикла. Для работы с адресными лентами и модулями проще всего использовать библиотеки FastLED и Adafruit NeoPixel. Внутри каждой библиотеки есть готовые скетчи, на основе которых несложно научиться самостоятельно создавать новые световые эффекты. Чтобы скетч заработал с первого раза, необходимо в заголовке правильно указать количество светодиодов в ленте (NUM_LEDS) и номер порта для передачи данных (PIN).

Адресные ленты стоят дороже обычных лент, и применяются обычно там, где простые ленты по какой-то причине не применимы: полноцветные модульные сборки, декоративная подсветка с управлением «soft light», наружная реклама и т. д. Особенность таких сборок в том, что они способны изменять и цвет и яркость отдельных своих сегментов по более сложному алгоритму, нежели простые LED-ленты, даже если эти LED-ленты оснащены умными драйверами. ШИМ-сигнал управления подается со специального запрограммированного контроллера на вход ленты, и передается последовательно на вход одного чипа (digital input – DI), выходит из него (digital output – DO), затем проходит через второй чип, и т. д. Управление легко осуществить при помощи программы на ардуино.

Светодиодная лента в блоком управления.

Что такое диммер и зачем нужен

Диммер — это так называемый светорегулятор, позволяющий увеличивать или уменьшать мощность светового потока. Следует знать, что регуляторы могут быть для светодиодной лампы и ленты, и отличаются друг от друга, поэтому использовать одно устройство для двух видов осветительных устройств не получится. Светорегуляторы следует подбирать непосредственно под приобретенный тип светодиодной панели, не существует такого, который подходил бы для всех. Если использовать не подходящее устройство, то сам прибор скорее всего быстро выйдет из строя, вызвано это будет тем, что светодиодные полотна функционируют в разных режимах и значениях тока.

Светорегуляторы для светодиодных плат, используют, как правило, в случаях если они являются источниками основного или дополнительного освещения и чаще всего при использовании нескольких диодных полотен. При помощи ленточного освещения и светорегулятора к ним возможно:

  • выделять определенные элементы архитектуры;
  • создавать уютную, расслабляющую обстановку для отдыха, так как яркий свет част является раздражителем и подходит для активного время провождения;
  • можно использовать в детских комнатах, особенно пригодятся если ребенок боится засыпать в темноте, создав приглушенный свет при помощи диммера ребенок будет чувствовать себя комфорта и уснет без страха;
  • также подсвечивают лестницы, чтобы было ступеньки, тут также пригодится диммер для приглушения подсветки так слишком яркий свет может ослепить идущего, а тот в свою очередь получить травмы.

Таким же образом происходит регулировка напольной подсветки, которую нередко устанавливают в коридорах и других помещениях.

Ардуино и адресная светодиодная лента

Этот проект – простой способ начать работу, но идеи, которые он охватывает, могут быть расширены для действительно эффектного освещения. С помощью всего лишь нескольких компонентов вы можете создать свой собственный восход солнца. Если у вас есть стартовый комплект с Arduino, вы можете использовать любую кнопку или датчик для запуска светодиодов при входе в комнату, например:

Теперь, когда мы рассмотрели схему с обычной светодиодной лентой, перейдем к адресным светодиодным лентам  SPI RGB лента.

Светодиодная лента Ардуино – Яркие идеи.

Эти ленты требуют меньшего количества компонентов для запуска, и есть некоторая свобода в отношении именно того, какие значения компонентов вы можете использовать. Конденсатор в этой цепи гарантирует, что светодиоды 5v получают постоянный источник питания. Резистор становится гарантом того, что сигнал данных, полученный от Arduino, не загружен всяческими помехами.

Вам понадобится:

● Светодиодная лента 5v WS2811/12/12B; Все три модели имеют встроенные микросхемы и работают одинаково.

● 1 x Arduino Uno или аналогичная совместимая плата;

● 1 x резистор 220-440 Ом;

● 1 x конденсатор microFarad 100-1000 (все, что между этими двумя значениями, отлично подойдет);

● Макет и монтажные провода;

● Блок питания 5 В.

Настройте схему, как показано на рисунке:

Обратите внимание, что конденсатор должен быть правильной ориентации. Вы можете понять, какая сторона прикрепляется к рейке земля, ища знак минуса (-) на корпусе конденсатора

На этот раз мы задействуем Arduino, используя источник питания 5 В. Это позволит устройству работать автономно

Вы можете понять, какая сторона прикрепляется к рейке земля, ища знак минуса (-) на корпусе конденсатора. На этот раз мы задействуем Arduino, используя источник питания 5 В. Это позволит устройству работать автономно.

Во-первых, убедитесь, что ваша плата может работать с 5 В, прежде чем присоединить ее к источнику питания. Почти все платы работают на 5V через USB-порт, но штыри питания на некоторых могут иногда пропускать регуляторы напряжения и превращать их в поджаренные тосты.

Кроме того, рекомендуется убедиться, что несколько отдельных источников питания не подключены к Arduino – отсоединяйте USB-кабель всякий раз, когда используете внешний источник питания.

Светодиодная лента Ардуино – Бегущий огонь или световая волна

Чтобы безопасно запрограммировать нашу плату, отсоедините линию VIN от линии электропередач. Вы подключите ее позже обратно.

Присоедините свой Arduino к компьютеру и откройте Arduino IDE. Убедитесь, что у вас правильный номер платы и порта, выбранный в меню «Сервис»> «Сервис и инструменты»> «Порт».

Мы будем использовать библиотеку FastLED для тестирования нашей установки. Вы можете добавить библиотеку, нажав на Эскиз> Включить библиотеку> Управление библиотеками и поиск FastLED. Нажмите «Установить», и библиотека будет добавлена в среду IDE.

В разделе «Файл»> «Примеры»> «FastLED» выберите эскиз DemoReel100. В этом эскизе задействованы различные эффекты, которые можно сделать с помощью светодиодных полос WS2812, и невероятно легко настроить.

Все, что вам нужно изменить, — это переменная DATA_PIN, чтобы она соответствовала значку 13 и переменной NUM_LEDS для определения количества светодиодов, находящихся в полосе, которую вы используете. В этом случае я применяю только небольшую линию из 10 светодиодов, вырезанных из более длинной полосы.

Используйте большее количество для красивейшего светового шоу!

Загрузите эскиз на свою плату, отсоедините USB-кабель и включите источник питания 5 В.

Наконец, подключите VIN Arduino к линии электропередач и наслаждайтесь представлением.

Светодиодная лента Ардуино – Безграничные возможности

Демо-эскиз демонстрирует некоторые из многих возможных комбинаций эффектов, которые могут быть достигнуты с помощью светодиодных лент. Наряду с тем, что они являются украшением интерьера, их также можно использовать для практических целей. Хорошим проектом будет создание вашей собственной атмосферы для медиацентра или рабочего места.
Хотя эти полосы определенно функциональнее, чем SMD5050, пока не списывайте со счетов стандартные 12-вольтовые светодиодные полосы. Они являются непревзойденными с точки зрения цены. Плюсом будет то, что существует огромное количество приложений для светодиодных лент.

Учиться работать со светодиодными лентами — хороший способ познакомиться с базовым программированием на Arduino, но лучший способ учиться — изменять коды. Побалуйтесь с приведенным выше кодом и посмотрите, что вы можете сделать! Если все это слишком сложно для вас, подумайте о проектах Arduino для начинающих.

Рекомендации по размещению оборудования и монтажу LED ленты

Определите для себя способ монтажа СДЛ

Это важно при её выборе, т.к. не все СДЛ оснащены самоклеющейся лентой

В этом случае они крепятся на скобы, зажимы.
Тщательно подготовьте поверхность, на которую клеится лента. Для более надежной фиксации дополнительно проклейте весь путь двусторонним или алюминиевым скотчем и нанесите клей момент.
В процессе клейки защитное покрытие самоклеющегося слоя удаляется постепенно по мере продвижения.
В целях экономии пластиковый профиль алюминиевых каналов можно заменить пластиковым уголком. Крепится он с помощью клея/жидких гвоздей.
При оформлении подсветки потолка помните о степени рассеивания светового потока. Для наиболее эффектного освещения расстояние от потолка до места крепления платы должно составлять не менее 80 мм.
Для подсветки вывесок, витрин, полок шкафов выбирайте СДЛ бокового свечения. Это поможет избежать ослепления кристаллами и подчеркнет требуемые детали интерьера.
Платы длиной более 5 метров подключаются к источнику питания параллельно. Иначе это приведет к порче диодов.
БП, оснащенные вентилятором, имеют специфический звук. Поэтому стоит рассмотреть место его установки вне мест отдыха. Контроллер же наоборот должен находиться вблизи для удобства управления им с пульта или вручную.
Выбирайте проверенные заводы – изготовители. Это поможет избежать ненужных трат.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Принцип действия широтно-импульсных модуляторов

Поскольку широтно-импульсные модуляторы сегодня применяются для регулирования светодиодных лент чаще всего, рассмотрим их принцип действия более подробно.

Широтно-импульсный модулятор

Принцип их действия заключается в изменении продолжительности рабочей доли периода для прямоугольно импульсного тока, а также длительности его подачи на изделие. Эти параметры определяются относительно нулевого уровня. Подразумевается доля периода, когда наблюдается максимальное напряжение. Этот параметр называется широтой. Его изменения происходят в диапазоне от 0 до 100%, вызывая характерные изменения в значении имеющегося напряжения источника света.

При этом спектральный состав светового потока не подлежит изменениям, а рассеиваемая мощность будет удерживаться в области номинальных значений. Стоит отметить, что потери самого диммера в ходе работы в импульсном режиме остаются минимальными. Также необходимо знать, что такие регуляторы наилучшим образом подходят для подключения компьютерного и цифрового способа управления уровнем освещенности. К недостаткам подобных моделей можно отнести повышенное мерцание. Оно характерно для дешевых устройств. Такое явление может возникать даже при незначительных уровнях яркости и оно вредно для глаз. Длительное наблюдение за таким световым эффектом способно привести к разным негативным последствиям:

  • появлению неприятных зрительных ощущений;
  • развитию головных болей;
  • повышению усталости;
  • падению внимания и остроты зрения.

Чтобы избежать столь негативного воздействия на свой организм, необходимо отдавать предпочтение более качественным и дорогим моделям.

https://youtube.com/watch?v=_HItR6NS5Kk

Основные типы светодиодных RGB-лент

Разные виды лент различаются направленностью, типом свечения, дополнительными характеристиками:

  • Водонепроницаемые. Ими нередко украшают фасады зданий и вывески, устанавливают внутри аквариумов, в ванных комнатах.
  • Со светодиодами формата 3528. Это маленькие диоды, на ленте их помещается больше, но они не очень яркие.
  • Со светодиодами формата 5050. Более крупные диоды. На ленте их меньше, но они намного ярче.
  • RGBW-ленты. Обладают дополнительным элементом, отвечающим только за белый цвет, что позволяет добиться более натурального освещения.
  • Ленты с функцией Pixel Light. Имеется возможность задать определенную программу отдельно каждому элементу. Для домашнего использования такие изделия используются редко.

Подключение RGB-ленты

Подключаются ленты достаточно просто. Есть 4 контакта: три отвечают за каждый цвет, а четвертый – за питание. У RGBW предусмотрен еще один – для белого цвета.

Подключение RGB-ленты в зависимости от типа контроллераЕсли нужно получить одну длинную ленту, можно соединить разные ленты между собой. Надежнее всего сделать это при помощи пайки, но это может быть неудобно, особенно, при отсутствии опыта работы с паяльной станцией. В таком случае рекомендуется использовать специальные коннекторы. Они бывают разных видов:

  • для соединения лент в одну;
  • для подключения к блоку питания;
  • для подключения к сети 220V;
  • для разных светодиодов (3528, 5050 и т.д.).

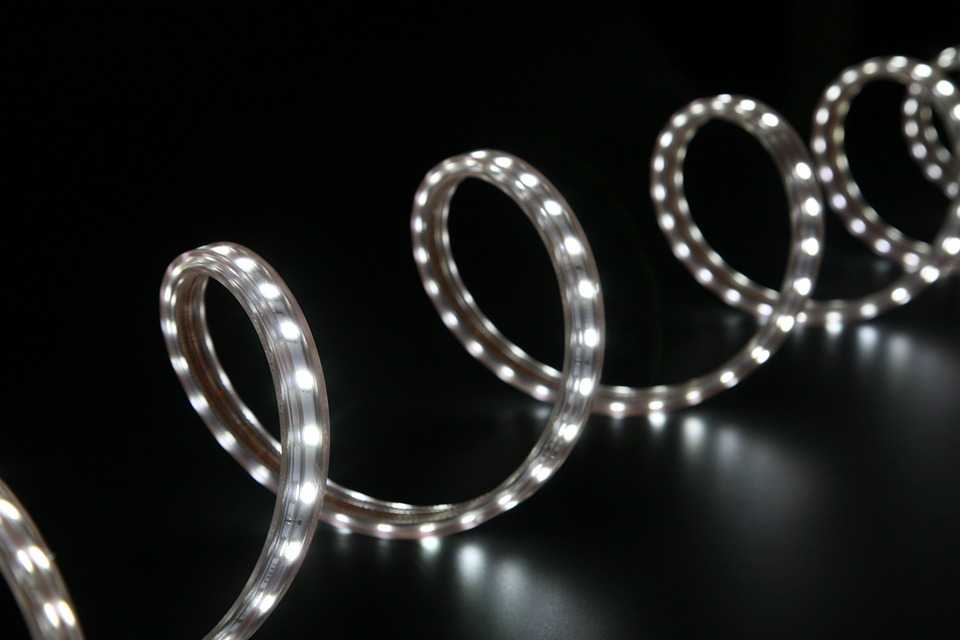

Светодиодная лента 220В: подключение без блока питания к обычной сети — недостатки конструкции

Производители постарались учесть запросы обычных потребителей и стали выпускать ленту на 220 вольт.

Ее очень просто подключать к бытовой проводке через небольшой блок из выпрямительных диодов и сглаживающего конденсатора. Его стоимость намного ниже, чем ИБП.

Выходящие из ленты провода просто вставляются в пластиковые наконечники.

Осветительную схему можно собирать последовательными цепочками до 100 метров длиной, а снижения светового потока на ее конце практически не будет заметно.

Вся конструкция помещена в прочную защитную оболочку, которая надежно исключает поражение током от напряжения 220 вольт. Подключение к выходным гнездам выпрямительного блока осуществляется с торца через вмонтированные контактные гнезда.

Порядок сборки следующий. Вначале надевают защитный диэлектрический колпачок.

Через него в контактные гнезда устанавливают переходную колодку.

Подготовленный конец вставляют в разъем выпрямителя с соблюдением полярности: иначе светодиоды не станут светить.

С обратной стороны надевают защитный колпачок.

Остается вставить блок питания в розетку и собранная конструкция станет работать.

Однако я хочу предупредить начинающих мастеров о скрытой опасности: никто не застрахован от ошибок. Их совершают даже опытные электрики. Поэтому любая подача напряжения на новое оборудование должна выполняться через автоматический выключатель.

Он спасет вас и подключенные светодиоды от критической ситуации: случайно созданного короткого замыкания или перегруза электрической схемы.

Однако здесь не все так просто, как кажется на первый взгляд

Обратите внимание на недостатки, которыми обладает светодиодная лента на 220 вольт:

  1. Питающая сеть подвержена колебаниям напряжения, в ней присутствуют различные электрические помехи и наводки. Вопросы фильтрации посторонних сигналов и стабилизации питания простым выпрямительным устройством не обеспечиваются.
  2. Равномерности освещения нет, глазу заметны небольшие мерцания, обусловленные низким качеством напряжения.
  3. Охлаждение ленты 220 V не предусмотрено, при работе она перегревается, что значительно укорачивает ее ресурс.
  4. Силиконовое покрытие при нагреве выделяет неприятный запах.

Поэтому напрашивается вывод: светодиодная лента 220 В, созданная для подключения без блока питания не должна устанавливаться в жилых помещениях. Ее место на улице или в хорошо проветриваемых местах.

В заключение рекомендую посмотреть короткий видеоролик от интернет магазина Luxiled “Подключение светодиодной ленты к блоку питания”.

Если у вас появились вопросы или желание прополученный материал, то воспользуйтесь специальным разделом.

Виды светорегуляторов

Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

RGB лента, собранная из светодиодов разных цветов

В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.

Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.

Дополнительно диммеры для светодиодных лент различают по:

  • методу управления;
  • способу монтажа и расположению;
  • дополнительным функциям.

Метод управления

По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;

Купить

кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;

Настенный и мини-диммеры с управлением механическими кнопками

Купить

сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;

Купить

дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

Одноцветный и RGB светорегуляторы c пультом ДУ

Способ монтажа и расположения

Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.

Для монтажа на стену

Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.

Для скрытого монтажа около ленты

Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.

Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте

Дополнительные функции

Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.

Наиболее интересные из функций, выполняемых контроллерами:

  1. Включение по таймеру (имитация присутствия хозяина).
  2. Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
  3. Режим светомузыки (используется встроенный микрофон).
  4. Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
  5. Входы для подключения внешних датчиков (тревожных, света и пр.).
  6. Возможность самостоятельного программирования.

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом

Отзыв

Итак, серия умных устройств Tuya от Arlight несомненно интересная стоящая внимания. К основным достоинствам системы можно отнести:

  • Комфорт при использовании осветительных приборов, который достигается благодаря возможности управлять ими с мобильного телефона или через голосового ассистента
  • Гибкость в настройках, за счет которой можно создать сразу несколько различных сценариев подсветки и запрограммировать ее на автоматическое включение или выключение в зависимости от времени суток
  • Удобство монтажа и интеграции в уже выполненный ремонт в квартире или доме. За счет использования беспроводной технологии нет необходимости прокладывать дополнительные кабели для подключения элементов управления. Таким образом, если на стадии проектирования освещения в интерьере были допущены ошибки, их легко исправить за счет системы Arlight.
  • Возможность совместной работы с защитными функциями умного дома, поскольку через приложение доступны средства для срабатывания включения света при поступлении какого-либо сигнала от модулей системы безопасности — датчиков движения, света, объема, дыма и т.д.

Сценариев применения как в офисе, так и в быту огромное количество, поэтому каждый сможет найти применение набору гаджетов Arlight Tuya в соответствии со своими задачами.

Зачем нужен контроллер

Led-контроллер требуется прежде всего для переключения в РГБ-ленте между различного цвета светодиодными элементами в соответствии с заданными программными настройками. Кроме того, он позволяет управлять яркостью свечения и добиваться различных динамических эффектов в переключении между синими, красными и зелеными лэд-кристаллами. Внешне это компактное устройство с подсоединенным к нему блоком питания для выпрямления и уменьшения напряжения питания до 12-24 вольт.

Напрямую от сети в 220В
трехцветные светодиодные ленты никогда не подключаются, а только через
понижающий модуль. Контроллеры могут иметь разное внешнее исполнение – от
стандартного, применяемого в бытовых условиях при комнатной температуре и сухом
воздухе, до герметичного влагозащищенного IP68. По этому параметру их нужно
выбирать в соответствии с местом установки самой лед-полоски. Если последняя
монтируется на кухне, в бассейне, бане или на улице, то и блок контроля должен
иметь соответствующие хаpaктеристики и стойкость к факторам окружающей среды.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

  1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
  1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

  1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
  1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
  • мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
  • потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

  1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.
  1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
  1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
