Монтаж точечных светильников в гипсокартон (своими руками)

Как подобрать светильник

Чтобы освещение дома соответствовало всем требованиям владельца, важно учесть всю совокупность основных параметров осветительных приборов, а также особенности помещения, отделки потолка и многое другое

В частности, нужно обратить внимание на такие моменты:

Тип осветительного прибора ( стационарный, поворотный, с вынесенным рассеивателем и т.д.) Стационарные модели можно приобрести по очень доступной цене, так как они менее функциональны.
Способ крепления: накладные, встраиваемые. Первый вариант устанавливается на поверхность, второй врезается в гипсокартоновый потолок, для чего нужно заранее сделать в листе отверстие соответствующего диаметра. Таким образом, немаловажную роль играют и габариты осветительного прибора, а также уровень его нагрева при работе.
Степень защиты. Для жилых комнат и кухни подойдут модели IP20, IP23. В ванной и других помещениях с высокой влажностью нужны модели с защитой IP57 и выше. Для этих помещений гораздо безопаснее здесь устанавливать низковольтные приборы.
Дизайн и тип материала: пластик, металл, стекло и т.д. Пластиковые модели самые недорогие, однако, для дома лучше все же остановить выбор на хромированных, стеклянных и хрустальных моделях.
Качество крепежа. Встраиваемые модели оснащены особой системой крепления, под названием «пружины». Такой механизм дает возможность быстро и легко установить и снять при необходимости осветительный прибор.

С чего начнём

Процесс встраивания освещения можно разделить на несколько этапов:

Планировка.
Схема разводки проводов.
Проделывание отверстий для осветителей.
Непосредственное подключение к сети.
Проверка и фиксация.

Разбивка на отдельные этапы нужна потому, что некоторые работы нужно делать ещё до монтажа гипсокартонного потолка, а другие виды работ уже после покраски. Нужно уже для себя знать до обшивки гипсокартоном, где должны стоять точечные светильники.

Особенно это актуально, если потолок с двумя или больше уровнями

Важно помнить, что интервал между лампочками должен быть около метра друг от друга, от стен приблизительно 60 см. Нужно так рассчитать размещение потолочных лампочек, чтоб отверстия под них не пришлось делать на самом каркасе для потолка

Если так не сделать, то мы не сможем закрепить потолочный софит при помощи защёлки. Учитывайте также расположение люстр, бра и разных субъектов декорации. Можно также вывести на отдельные выключатели.

Шаг 1

Размещение проводов под осветители для гипсокартонных потолков лучше делать при монтаже самого каркаса. Их нужно раскидать и прикрепить так, чтобы они были уже наготове. Все это делается для упрощения встраивания точечных лампочек, когда уже гипсокартон прикручен к каркасу.

Чтобы можно было без особых усилий достать необходимый провод и прикрепить к нему точечный светильник, закреплять провода лучше при помощи пластиковых стяжек, но не слишком сильно, чтоб можно было подтянуть необходимый провод, если нужно будет немного длиннее.

Сделав все эти действия, можно приступать к обшивке гипсокартоном. И после этого уже можно будет заниматься встраиванием лампочек в отверстия.

Шаг 2

Делаем потолочные отверстия в гипсокартоне для лампочек. Как ранее вспоминалось, мы уже спроектировали размещение лампочек и знаем, где они будут находиться.

Важно также учесть тот факт, где проходят швы стыковки гипсокартона. Это нужно для того, чтобы не делать отверстия на швах

Так как это будет тяжело сделать, мы попадём в потолочный каркас.

Такое отверстие нужно перенести в удобное место, но при этом не забывать про красоту размещения точечных светильников. Сверлим отверстия при помощи специального инструмента по дереву – коронка, им ещё делают отверстия для встраивания розеток в стены.

Такой способ позволяет сделать очень ровные отверстия в потолке и при этом не испортить гипсокартонное покрытие. Коронки есть разных диаметров, поэтому просверлить нужное отверстие не составит труда. Нужно знать, что само отверстие должно быть меньше на 3 — 4 мм диаметра лицевой части встраиваемого нами потолочного светильника и больше, чем размер внутренней.

Можно сделать стандартный размер 60 или 70 мм. Не забывайте, что сделав потолочное отверстие в гипсокартоне, вы уже не сможете ничем его закрыть. Так что подходите к этому очень внимательно.

Шаг 3

Начинаем встраивать в гипсокартон и подключать наши потолочные светильники. Достаём уже заранее приготовленные провода. Не забывайте, что подключать лампочки можно только тогда, когда отключено электричество. Выходящие петли с потолочного покрытия оголяются от изоляции.

При подключении каждой лампочки нужно задействовать всего два маленьких провода, длина которых около 10 — 14 см. Оголяя каждый проводок на 10 — 15 мм с обеих сторон, проводок с коротким концом прижимается к нужной клемме в светильнике, а вторая часть провода обматывается с кабелем питания.

Делая эту работу, не забывайте придерживаться маркировок на светильнике: N – нуль, L – фаза, PE – заземление. Как только мы закончили с проводами, можно встраивать нашу лампу в отверстие в потолке. В процессе крепления у множества встраиваемых спотов есть специальные зажимы, две маленькие скобы по бокам.

Чтоб правильно установить светильник, скобы нужно немножко отогнуть, приложив силы, и в таком положении встраивать в отверстие в гипсокартоне. Смотрите внимательно, чтоб проводки попали в эти скобки и не были пережаты. Иначе придётся все делать сначала, все снимать и встраивать заново.

А так как зацепки очень плотно прижимаются к потолку, то это сделать будет тяжело, кроме того, можно будет повредить покрытие. Будьте предельно внимательны, встраивая потолочный светильник.

Итак, мы уже все сделали и встроили во все отверстия лампы. Теперь можно смело подключать электропитание, но ещё на всякий случай лучше проверить, не торчит ли на потолке проводок от наших светильников, чтоб не было замыкания, хорошо ли прикручены выключатели и другие мелочи.

Работы закончены и светильники уже в потолке. Наслаждайтесь красотой и ярким светом.

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.

Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее.
На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).

Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.

Схема электропроводки над натяжным потолком для точечных светильников

Обычно практикуются две схемы включения точечных светильников и, соответственно, два вида разводки — параллельная и звезда. Параллельная схема разводки электропроводки над натяжным потолком также именуется шлейфом и предусматривает параллельную стыковку всех светильников, с соединениями проводников в самом светильнике или рядом с ним.

Схема «звезда» представляет собой соединение проводников в одной точке, а прокладку до каждого светильника выполняют отдельным кабелем.

Выбор схемы включения электропроводки по идее должен базироваться на удобстве разводки и обслуживании всей схемы. Но при работе с точечными светильниками есть своя особенность – разное рабочее напряжение будущих светильников – 12 В или 220 В. Как известно, по закону Ома, при одинаковой мощности, напряжение и ток обратно пропорциональны. Говоря простым языком, маленький ток и большое напряжение в одном случае или большой ток и маленькое напряжение в другом.

Выбор провода для электропроводки над натяжным потолком

Перед тем, как покупать кабель для электропроводки за натяжным потолком нужно рассчитать нужное сечение проводников, которое напрямую зависит от количества и мощности устанавливаемых светильников. Например, мы планируем в одной комнате установить натяжной потолок с люстрой и подсветкой по периметру из восьми светильников. Обычно точечный встраиваемый светильник на натяжных потолках имеет мощность 35-50 Вт. Значит, суммарная максимально возможная мощность схемы из восьми светильников равна 400 Ватт.

Рассмотрим параллельную схему включения электропроводки. Если будут использоваться лампы под напряжение 220 В, то получим суммарный ток 400 Ватт/220В =1,8181 А. Значит, сечение провода для такой гирлянды должно быть примерно в 10 раз меньше – не менее 0,1818 кв. мм. При использовании 12-ти вольтовых ламп – получаем ток 400 Ватт/12В = 33,3333 А и соответственно сечение 3,33 кв. мм!

Но никто не прокладывает такой мощный кабель, обычно для осветительной проводки используют провод сечением 1,5 мм. Длительно допустимый ток из ПУЭ для медного проводника сечением 1,5 мм2 — 19А. Чтобы исправить положение нужно тонким кабелем доставить 220 В от осветительной коробки под потолок до трансформатора или, лучше, двух трансформаторов. А уже от каждого трансформатора толстым проводом по потолку соединять 12-ти вольтовые светильники. Также можно выполнить разводку под рабочее напряжение 220 В и малый ток, а на каждый светильник установить свой маломощный мини-трансформатор.

Рассмотрим схему соединения «звездой» в два этапа: от монтажной коробки до места соединения в «звезду», и от места соединения до каждого светильника.

Для напряжение 220В участок «коробка-звезда» имеет ток 400 Вт/ 220 В = 1,8181 А. Участок каждого из восьми светильников «звезда-светильник» работает при токе 50Вт / 220В = 0,2273 А. По результатам расчёта, на основе участка с максимальным током, сечение проводов должно быть более 0,18 кв. мм. Из стандартного ряда выпускаемых кабелей, двойным запасом, теоретически подходит провод сечением 0,5…0,75 кв. мм.

Для напряжения 12В участок «коробка-звезда» ток 400Вт / 12В = 33,33. Участок «звезда-светильник» работает при токе 50Вт / 12В = 4,1667 А, что как раз равно восьмой части общего тока. Для восьми участков «звезда-светильник» подойдёт кабель сечением не менее 0,5 кв.мм. Но что делать с участком «коробка-звезда»? Строго говоря, в осветительной коробке присутствует напряжение 220В. Лишь после трансформатора мы имеем дело с 12В и мощным током. Решение находится на поверхности: довести тонким проводом 220В от коробки до трансформатора под потолком, а после него, из места соединения, разводить 12В толстыми проводами до каждого светильника. А можно, аналогично параллельному соединению, всё развести тонким проводом под 220В, а уже на каждый светильник установить мини-трансформатор или использовать светильник со встроенным трансформатором.

Из всего вышесказанного следует однозначный вывод. Перед тем как браться за разводку электропроводки над натяжным потолком, необходимо точно знать какие светильники будут использованы. Рассмотренный случай несколько гипертрофирован и служит иллюстрацией проблемы, с которой можно столкнуться при проектировании электропроводки для точечных светильников.

Для осветительной электропроводки в подавляющем большинстве случаев используется кабель с сечением жил 1,5 кв. мм типа ВВГнг или многожильный провод суммарным сечением 0,75 кв. мм. типа ПВС. Если вы располагаете этими двумя инструментами, то сможете оценить токовую загрузку схемы и определить место, где нужно поставить один или несколько трансформаторов.

Деление на типы по виду осветительных элементов

Различают следующие виды:

лампы накаливания;
люминесцентные лампы;
галогенные лампы;
светодиодные светильники.

При классификации видов перечисление зачастую начинают с ламп накаливания. Это классические устройства, они не требовательны в эксплуатации, но тем не менее обладают рядом отрицательных качеств. Одним из таких является их значительный размер. Этот фактор при установке устройств в навесной потолок из гипсокартона обуславливает увеличение расстояния между потолком и листом гипсокартона. Иногда это может быть нежелательно, если общая высота помещения небольшая.

Эксплуатация в точечных светильниках люминесцентных ламп дает возможность сделать оборудование экономичным. Основным недостатком таких светильников являются часто увеличенные габариты, что тоже ведет за собой увеличение подпотолочного расстояния. Кроме того, люминесцентные лампы проигрывают по характеру создаваемого света, порой не являющегося максимально комфортным для восприятия.

Чаще при монтировке светильников в гипсокартон используют галогенные лампы. Помимо прочего, они имеют небольшие размеры, характеризуются приятным световым спектром и малым уровнем энергопотребления. При работе галогеновые лампы формируют мощное освещение. Обычно их используют в большом количестве и равномерно размещают по потолку помещения.

И в качестве последнего представлены светодиодные светильники, являющиеся наиболее современными и в настоящее время получившие самое широкое распространение. Они экономичны и долговечны, обладают высоким коэффициентом полезного действия. Они формируют огромные возможности для создания расширенного цветового спектра, полной реализации творческой мысли. При монтаже следует учитывать их потребность в снижении напряжения трансформатором или другим понижающим устройством.

Классификация по типу конструкции

Светильники также делятся по своим конструктивным особенностям. Главным критерием зачастую является возможность изменять направление пучка света. Выделяют:

подвижные конструкции;
неподвижные конструкции.

Подвижные могут либо незначительно смещать угол направления света (примерно на 45 градусов), либо иметь выводное шарнирное соединение с более широкими возможностями смещения направления освещения (до 360 градусов).

Кроме того, выделяют открытые и закрытые конструкции. Последние снабжены оболочкой, защищающей от вредных влияний среды, имеют разнообразные уровни защиты от влаги и пыли.

Как установить точечные светильники в гипсокартон своими руками

Для монтажа точечного прибора освещения потребуется:

Сверло-коронка с центровочником;
Дрель или шуруповерт;
Проводка сечением 1,5 мм2.

Обязательно нужно будет запастись строительным ножом, отверткой и пассатижами. Несмотря на то, что большинство моделей встраиваемых фонариков рассчитаны на установку в отверстие без каких-либо инструментов, примерно в половине случаев монтаж точечного светильника в потолок из гипсокартона выполняется с использованием отвертки и пассатижей.

Как сделать проводку для точечных светильников под гипсокартоном

Прежде всего, необходимо выбрать схему включения и разметить точки монтажа. Если предполагается разделение всех фонарей на две группы, то потребуется приобрести две монтажные распределительные коробки и провод, желательно марки ВВГ-3х1,5 или ШВВП.

Количество провода меряем так, чтобы каждый светильник подключался к своей коробке отдельным проводом. Плюс еще 20 см на каждую точку для упрощения монтажа и подключения проводки.

К сведению! Вся проводка от распредкоробки до места подключения должна идти в жгутах.

Как сделать отверстие в гипсокартоне под светильник

Для прошивки гипсокартонного листа используем трубчатое сверло-коронку. Чтобы фонарь надежно держался, отверстие в гипсокартоне под светильник должно точно соответствовать 60 мм, поэтому сверло должно быть на 59,5 мм или 59 мм, в зависимости от толщины материала.

Перед началом сверловки желательно сделать центровочное отверстие в точке сверлом малого диаметра, 2-3 мм. Это поможет более точно вырезать отверстие в потолочном листе.

Если в процессе работы сверлом и шуруповертом рука дрогнет, и инструмент слегка уйдет в сторону, то исправить ситуацию можно ножом. Нужно аккуратно подровнять кромки, не расширяя диаметр отверстия, это поможет выполнить монтаж точно на посадочное место.

Как закрепить светильник на гипсокартоне

Перед монтажом зачищаем концы проводки и вводим их в зажимы контактов. Обычно длину проводки подбирают так, чтобы подключенный фонарик висел на проводе на расстоянии 15-20 см от гипсокартона.

Понятно, что после подключения необходимо проверить работоспособность прибора, включив его на несколько секунд в сеть.

Далее нужно сжать пружинные усики на корпусе и вставить фонарь в подготовленное отверстие. Пружины распрямляются и надежно прижимают прибор к гипсокартону. Чтобы не резать материал потолка, фонарь рекомендуется выровнять в нужном направлении до момента полного разжатия пружинного фиксатора.

Круговое сверло – «балеринка»

Это приспособление используют профессиональные плиточники для проделывания отверстий в керамической плитке, но оно великолепно подойдет и для такого податливого материала, как листы гипсокартона.

Пример высверливания отверстия круговым сверлом балеринка

Этот инструмент можно применить, даже если гипсокартон уже смонтирован на стену, на клеевой состав. Ограничение одно – диаметр, который можно установить только по длине плеча «балеринки».

Полотно по металлу

Этот инструмент есть практически у любого хозяина. Работу нужно производить полотном, которое снимается с ножовки. В гипсокартоне предварительно просверливается несколько отверстий по периметру окружности.

Выпиливание отверстия полотном по металлу

В одно из них вставляется полотно и делается пропил. При большом количестве отверстий можно приобрести специальную ручку, в которую вставляется полотно, тогда работать будет намного проще.

Высверлить дрелью со сверлом

Метод простой и нетрудоемкий. В дрель вставить сверло по дереву и по всей окружности насверлить максимальное количество отверстий.

Смотрите в видео: как сделать отверстия для светильников.

Как прорезать отверстия в гипсокартоне под светильники?

Разметка под осветительные приборы на гипсокартонных листах (ГКЛ) делается перед креплением к каркасу. После того как все листы закреплены, можно скорректировать места расположения светильников, чтобы они располагались на потолке ровно. Это не повлияет на качество их подключения к проводке, поскольку провода прокладываются с запасом.

Отверстия в гипсокартоне вырезаются с помощью дрели со специальной коронкой. Это можно сделать канцелярским ножом, но качество будет хуже. Края отверстия следует обработать грунтовкой.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Ниши из гипсокартона с подсветкой: как сделать каркас и установить освещение

Как осуществить монтаж различных осветительных приборов?

Как было сказано выше, одни осветительные приборы просты в установке, а другие требуют специальных знаний и навыков. Если до этого не было опыта работы в данной области, а также имеются сомнения в собственных силах, лучше обратиться в специализированные ремонтные бригады.

Светильники в гипсокартон очень важно правильно установить, потому что от этого зависит качество самого освещения, а также внешний вид потолка. Сразу стоит отметить, что неправильно подобранный осветительный прибор или его установка способен привести к деформации потолка или изменению его внешнего вида. Далее пойдет речь о монтаже каждого из светильников

Далее пойдет речь о монтаже каждого из светильников.

Если в качестве светильника была выбрана люстра, то нужно иметь в виду то, что они не всегда подходят для установки на гипсокартонный потолок, потому что листы ГКЛ довольно толстые, они и так визуально делают помещение еще меньше, чем оно есть на самом деле, а если эту конструкцию дополнить крупной, роскошной люстрой, то комната будет казаться совсем крохотной. Если же люстра большего всего вписывается в интерьер, то лучше выбирать модели, которые обладают небольшими размерами. Такой осветительный прибор отлично подойдет для очень больших, просторных помещений или же для квартир с высокими потолками.

Что касается ее установки, то предусмотреть это нужно еще на этапе формирования каркаса, потому что для этого необходимо будет провести электрическую проводку (здесь нужно иметь опыт работы со специальными гофрированными трубками, выполненными из ПВХ и металла) и установить специальные закладные элементы. Для этого создается специальная площадка, к которой в дальнейшем будет крепиться сама люстра. Можно закрепить светильник на профили или бетонное основание, главное избегать установки на сами гипсокартонные листы. Такая технология гарантирует отсутствие трещин и других визуальных дефектов на потолке.

Бывают случаи, когда имеет место установка подвесных светильников на уже готовый потолок, в данном случае процедура должна проводиться с использованием специальных болтов подходящей длины и диаметра. Для этого нужно просверлить небольшое отверстие, установить болт и аккуратно подвесить осветительный прибор.

Люминесцентные лампы могут быть установлены 2-мя способами. Первый предполагает установку на уже готовый гипсокартонный потолок, в этом случае светильник будет являться основой конструкции. Второй же вариант предполагает монтаж осветительного прибора непосредственно внутрь потолка. Стоит отметить, что для создания оригинального дизайна можно установить специальные световые фильтры поверх ламп.

Точечные светильники для гипсокартонных потолков установить довольно просто, для этого необходимо заранее проделать отверстие в гипсокартонном листе, после чего перейти к непосредственной установке в нее самого светильника. Здесь нужно учесть тот факт, что осветительные приборы подобного плана используют напряжение ниже, предполагаемого в сети.

Для монтажа точечных светильников используют трансформатор, который размещают внутри потолочного каркаса. При их установке стоит знать, что они довольно компактны, что позволяет использовать их на различном расстоянии друг от друга, но тут есть свой нюанс. Точечные светильники для гипсокартонных потолков размещаются по определенному правилу: если высота потолка не превышает 2,5 метров, то чтобы освещение в помещении было качественным нужно придерживаться определенных правил, а это значит, что расстояние между рядами осветительных приборов было не более одного метра. Если это правило будет нарушено, то освещение будет слабым (при отсутствии других источников света), но расстояние можно увеличить, если в помещении уже имеется, например, люстра.

Советы по установке потолочных светильников, встроенных в гипсокартонную конструкцию

При монтаже точечных приборов в потолочное гипсокартонное перекрытие следует понимать, что:

процесс организации освещения и технологические новинки не замысловатые, поэтому с монтажом в подвесную конструкцию справится любой мастер, имеющий хоть какие-то знания в электротехнике и строительстве;
смелое дизайнерское решение в обустройстве интерьера и применение современных схем освещения эффективно отразится на результате создания уюта;
итог проделанной работы – это безопасность помещения и исключение угрозы опасности проживающих в нем людей.

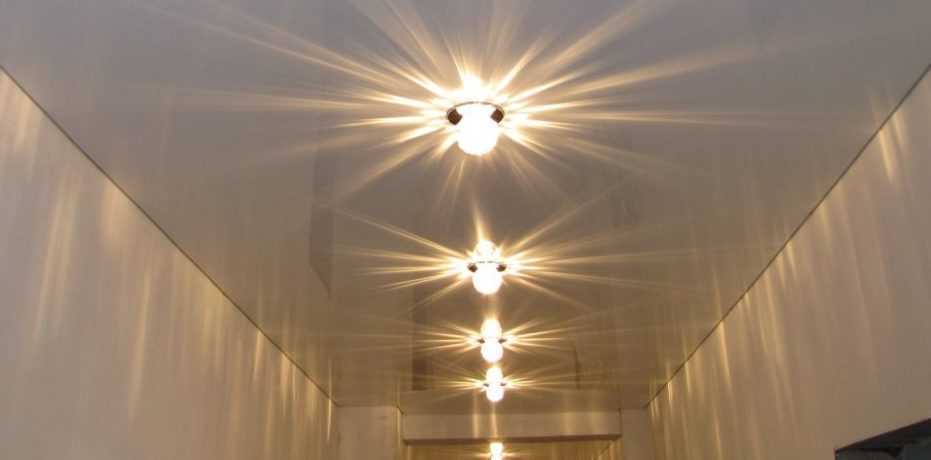

Красиво оформленный потолок из встроенных светильников точечного типа

Планирование

Очень важно заблаговременно еще до обшивки потолка определиться с тем, как разместить светильники на потолке. Особенно это касается случаев, когда навесной потолок формируется с несколькими уровнями

Каждый уровень следует выделить в отдельный контур освещения, и соответственно распределять источники света, отталкиваясь от независимого использования этих контуров. Не забывайте, что расстояние между светильниками должно соблюдаться в пределах метра друг от друга, удаление от стен – на 60 см. Важно распределить светильники так, чтобы место их установки не приходилось на установленные элементы каркаса. То есть отверстия для них должны отстоять на расстоянии 25-30 мм от края отверстия под светильник до ближайшего элемента каркаса. В противном случае профиль каркаса может помешать закрепить светильник с помощью его защелки.

При распределении точечных светильников необходимо также учесть наличие и расположение на потолке и стенах люстр, бра и прочих декоративных элементов. При одновременном использовании можно отвести точечные светильники в стороны. Или же разделить контуры освещения точечными светильниками зон возле прочих источников света и остальной частью комнаты на отдельные выключатели.

Как соединить провода

Для того чтобы соединить провода, используйте гильзы. Лучше всего приобрести медно-луженые либо медные изделия. Кроме того, для выполнения работы понадобится обжимной пресс. Этот способ отлично подходит для того чтобы соединить провода из меди. Сравниться с ним может лишь пайка оловом.

Если пресса у вас нет, используйте электромонтажные плоскогубцы. При их отсутствии пригодятся кусачки, их принцип работы аналогичен принципу работы обжимного пресса.

Опрессовка проводов гильзами

Многие владельцы квартир желают, чтобы помещения были освещены равномерно. Если вы хотите добиться такого эффекта, в специализированном магазине необходимо купить однотипные светильники. Делая выбор, обязательно смотрите, чтобы мощность лампочек не превышала 40 Вт. Это важный момент, ведь сильные лампы интенсивно нагревают материал. В результате конструкция может деформироваться.

Купите специальные клемники. Они, как и болтовое соединение, нужны для подключения проводов к точечным светильникам. Проверяйте то, насколько хорошо затянуты крепления, два раза в год. Больше всего для крепления подходят медно-луженные гильзы.

Провода нужно обязательно обесточить, только после этого можно заниматься подключением спотов. Для изоляции проводов используйте изоленту и термоусадочную трубу.

Правила и советы

Перед установкой точечных светильников желательно ознакомиться с основными советами и правилами, наработанными специалистами по монтажу:

Если вы хотите регулировать мощность светового потока, то перед установкой спотов нужно выбрать диммируемые светодиодные лампы и такой же выключатель.
Ни в коем разе не используйте скрутки для электрического соединения, это крайне опасный вариант.
При наличии в непосредственной близости к точечному светильнику натяжных потолков внимательно выбирайте мощность лампочки, так как пленка может деформироваться.
В случае установки галогенных ламп в точечный светильник, не касайтесь голыми пальцами колбы – это сокращает срок службы.
Если нужно запитать точечные светильники от низкого напряжения, то их подключают через блок питания или трансформатор. Мощность трансформатора или блока подбираются в зависимости от мощности ламп.
В случае, когда монтаж точечного устройства требует особой аккуратности, пружины крепления стягивают проволокой, которую после установки перекусывают.

Установка светильников

Приступая к установке светильников, необходимо убедиться, что тока в сети нет. Это делается проверкой розетки или контактов на потолке индикаторной отвёрткой.

Проверка розетки индикаторной отверткой.

Если электроэнергия в сети отсутствует, можно приступать к сверлению штроб.

Когда штроба просверлена, надо присоединить вводные провода из распределительной коробки к светильнику. Лучший способ – с помощью клеммных колодок (клеммников). Они обеспечивают надёжную фиксацию и изоляцию жил. Кроме того, такое присоединение проходит быстро. Ещё один плюс клеммников – «сцепление» жил из разных материалов, разного сечения.

После того, как вводные провода и светильник будут соединены, нужно прочно закрепить спот внутри гипсокартонного потолка. С этой целью пружинные лапки светильника зажимаются, и корпус аккуратно помещается в штробу.

Закрепление спота внутри штробы.

Если в споте цоколь с резьбой, после посадки корпуса вкручивается лампочка. Наконец, завершающий шаг, он же самый простой – проверка. Достаточно щёлкнуть выключателем, и станет понятно, всё ли прошло успешно, правильно ли подключен светильник. Отсутствие света, мерцания, искры – всё это указывает на неполадку и предусматривает перемонтаж.

Установка встраиваемых спотов

Отдельно стоит сказать о встраиваемых точечных светильниках – моделях, состоящих из декоративной и технической частей. Порядок их установки такой:

Разобрать светильник.
Техническую часть поместить в отверстие такими же способами.
Вытащить через патрон питающий кабель, соединить его с проводами спота.
Утопить провода обратно.
Присоединить к технической части декоративную так, чтобы она находилась по эту сторону гипсокартонного потолка.

Особенности

Выравнивать потолки с помощью гипсокартонных плит очень удобно. Существует несколько разновидностей этого материала, например, огнестойкий, влагостойкий, с антигрибковыми добавками. Если планируется использовать ГКЛ в комнате с обычным уровнем влажности, то нет смысла переплачивать за дополнительные свойства. Если же речь идет о кухне или ванной, то нужен влагостойкий вариант.

Неровный потолок с помощью гипсокартонных листов становится идеально гладким, но его уровень снижается на несколько сантиметров. Если перекрытие и так низкое, то потеря высоты может быть существенной. В таком случае обычные люстры будут неуместны. Здесь целесообразнее использовать вместо них группу точечных светильников (спотов). Они могут устанавливаться самостоятельно, либо в сочетании с основным источником света. Рассеянное точечное освещение позволяет создать в комнате приятную атмосферу, а также красиво выделить зону потолка.

Это интересно: Гирлянды в виде бахромы — виды и советы по выбору

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Как спрятать светодиодную ленту

Есть масса способов монтажа диодных лент, очень часто их применяют в многоярусных потолочных конструкциях для подчеркивания каждого фрагмента. Но даже если у вас обычный ровный потолок, его тоже можно интересно обыграть. Установить такую подсветку можно даже в одиночку. В данном случае понадобится специальный широкий карниз для светодиодной подсветки.

Рассмотрим подробней алгоритм действий:

С помощью строительного уровня отметьте линию расположения карниза, отступив от потолка 10 см.
Наклейте карниз с помощью жидких гвоздей, титана или акриловой шпаклевки.
Тщательно проклейте стыки между планками карниза, особенно по углам.
Заведите в карниз проводку, подключите блок питания, который нужно закрепить к стене.
Подключите светодиодную ленту к питанию. Если нужно подключить более 5 метров ленты, то каждый отрезок подключается к блоку питания параллельно.
