В современном быту, строительстве и других сферах жизни человека огромную роль играет энергия, которая необходима для приведения в движение различных механизмов, производственных станков и инструментов. Электрическое напряжение, или как его принято называть в народе ток, занимает первое место среди ресурсов снабжения, поэтому человек во многом зависит от бесперебойной подачи электричества правильного номинала. В данной статье рассмотрено определение электрического напряжения, его формула, а также, от чего зависит и на что влияет данный показатель.

Что такое напряжение

Электрическое напряжение – это работа, которая необходима для подачи заряда электрическим полем от поставщика до потребляемого прибора по проводам или без них. Проще говоря, это величина силы, потраченной для доставки определенного заряда тока по проводнику от одного конца на другой. Без напряжения не будет перемещения заряженных частиц, а, следовательно, ток не будет поступать к потребителю, номинальная величина в цепи будет равна нулю.

Электрическим током заряжены все элементы и предметы, которые окружают человека, разница лишь в величине напряжения – у некоторых вещей данный показатель минимален и фактически не заметен, у других – наличие тока более выражено. За долгие годы исследований ученые изобрели множество приборов, которые способны вырабатывать электрический ток различного напряжения и силы, начиная от малогабаритных и заканчивая крупными электростанциями, питающими целые города. Электрическое напряжение напрямую связано с силой тока: чем выше напряжение, тем выше будет величина силы тока.

Для более точного понимания определения напряжения тока необходимо разобраться в физике образования электричества в целом. Откуда берется электрический ток?

Все предметы и вещества состоят из атомов с положительным зарядом, число которых равно числу вращающихся вокруг них отрицательно заряженных частиц. Проще говоря, количество электронов равно количеству нейтронов. Чтобы возникло напряжение в сети, из ядра извлекаются некоторые электроны, возникает разряжение, и оставшиеся частицы пытаются восполнить пробел путем притяжения электронов снаружи, возникает положительный заряд. Если же добавить электроны в атом, возникнет переизбыток, и образуется отрицательное энергетическое поле.

Единица измерения электрического напряжения

Единицей измерения электрического напряжения в системе СИ является Вольт, сокращенно В (в честь итальянского ученого А. Вольта).

U = 1 В

Теперь вы можете объяснить значение меток 4,5 В или 9 В на круглой батарее или батарее типа «таблетка». Дело в том, что при передаче заряда в 1 Кл от одного полюса источника к другому (через спираль лампочки или другой проводник) силами электрического поля может совершаться работа соответственно 4, 5 Дж или 9 Дж.

В электротехнике напряжение может варьироваться от микровольт (1 мкВ = 1 * 10-6 В) и милливольт (1 мВ = 10-3 В) до киловольт (1 кВ = 1 * 103 В) и мегавольт (1 МВ = 106 В)

вы можете преобразовать отдельные единицы следующим образом:

1 В = 1000 мВ, 1 мВ = 1000 мкВ, 1 МВ = 1000 кВ, 1 кВ = 1000 В.

Электрическое напряжение

Вспомним, что назначение любого источника электроэнергии – долговременное поддержание неодинаковых зарядов его полюсов,

чтобы между ними существовало электрическое поле (см. § 8-ж). Только оно может двигать заряженные частицы в проводах и потребителях, приводя к возниковению электротока с нужной нам мощностью.

Обратимся к опыту (см. рисунок). Через обе лампы проходит ток одинаковой силы: 0,4 А. Но большая лампа светит ярче, то есть работает с большей мощностью, чем маленькая. Получается, что мощность может быть различной при одинаковой силе тока.

Кроме силы тока, на мощность тока в проводнике влияет и вторая физическая величина – электрическое напряжение

. Известно, что напряжение, создаваемое «батарейкой», меньше напряжения, создаваемого электросетью. Это значит, что поле между полюсами батарейки, двигая электроны по проводам и лампе слева, создаёт ток меньшей мощности, чем поле между контактами в розетке, двигающее электроны по проводам и лампе справа. Поэтому яркость ламп различна. В физике зависимость электрической мощности одновременно от силы тока и электрического напряжения представляют произведением:

P = I · U

P – мощность электрического тока, ВтI – сила электрического тока, АU – электрическое напряжение, В

Для измерения электрического напряжения используют прибор вольтметр

(см. рисунок). Его всегда присоединяют параллельно тому участку цепи, на котором измеряют напряжение. Единица электрического напряжения –1 вольт (1 В). Это такое напряжение, которое при силе тока 1 А создаёт ток мощностью 1 Вт. Примечание: физический смысл электрического напряжения мы изучим в следующем параграфе.

Познакомимся теперь с законами распределения напряжений

в цепях с различными соединениями проводников. Проведём опыты. На схемах а-б-в лампа и реостат соединены последовательно

. Сначала вольтметр подключён к крайним точкам соединения лампы и реостата (схема а), и напряжение обозначено символомUобщ . Затем вольтметр присоединён только к лампе (схема б), и напряжение обозначено символомU1 . После вольтметр присоединён только к реостату (схема в), и напряжение обозначено символомU2 .

Многократные измерения в этом и аналогичных опытах показывают, что в цепи с последовательным соединением проводников напряжение на всём соединении равно сумме напряжений на отдельных проводниках:

Uобщ = U1 + U2 + …

На схемах г-д-е две лампы соединены параллельно

. Сначала вольтметр подключён к крайним точкам соединения ламп (схема а), и напряжение обозначеноUобщ . Затем вольтметр присоединён к первой лампе (схема б), и напряжение обозначеноU1 . После вольтметр присоединён ко второй лампе (схема в), и напряжение обозначеноU2 .

Многократные измерения в этом и аналогичных опытах показывают, что в цепи с параллельным соединением проводников напряжение на каждом из проводников равно напряжению на всём соединении:

Uобщ = U1 = U2 = …

Осциллограммы постоянного и переменного напряжения

Давайте рассмотрим, как выглядит переменное и постоянное напряжение на экране осциллографа. Как вы знаете, осциллограф показывает изменение напряжения во времени. Если на щуп осциллографа не подавать никакое напряжение, то на осциллограмме мы увидим простую прямую линию на нулевом уровне по оси Y. Ось Y — это значение напряжения, а ось Х — это время.

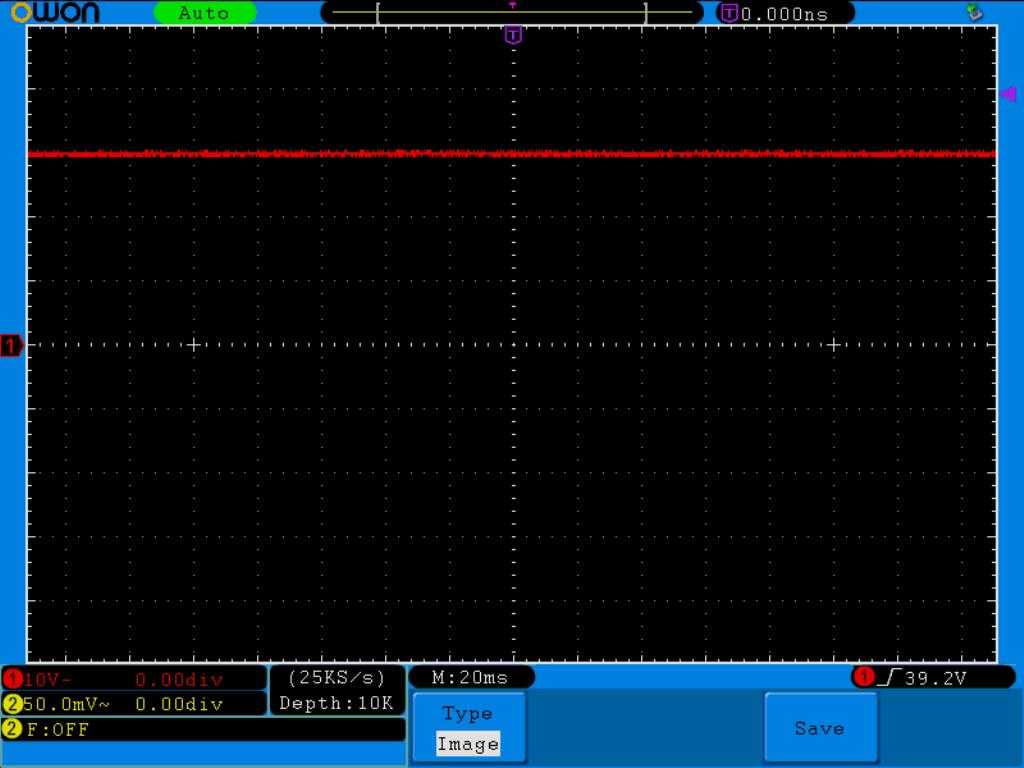

осциллограмма нулевого напряжения

Давайте подадим постоянное напряжение. Как вы могли заметить, осциллограмма постоянного напряжения  — это также прямая линия, параллельная оси времени. Это говорит нам о том, что с течением времени значение постоянного напряжение не меняется, о чем нам лишний раз доказывает осциллограмма.

осциллограмма постоянного напряжения

А вот так выглядит осциллограмма переменного напряжения. Как вы видите, напряжение со временем меняет свое значение. То оно больше нуля, то оно меньше нуля.

осциллограмма переменного напряжения

Также отличное объяснение темы можно посмотреть в этом видео.

Что такое электрический потенциал и разница потенциалов

Для наглядности можно рассмотреть доходчиво на простом примере две металлических монеты, которые нагреть до разных температур:

• Т1 = 100 ̊С;
• Т2 =70 ̊С.

ΔТ = 100 – 70 = 30 ̊С – разница температур будет в 30 градусов.

Если соединить монеты, тепло начнет перемещаться: более нагретая – будет отдавать тепло и остывать, менее нагретая – принимает тепло, разогревается больше. Таким образом, происходит теплообмен до выравнивания температуры на двух монетах.

В нашем случае рассматривается электрический потенциал, монеты или другие предметы можно зарядить электрическим зарядом, в этом случае будет перемещаться не тепло, а заряженные частицы от большего заряда к меньшему заряду, произойдет выравнивание потенциалов до сбалансированного состояния зарядов. Таким образом, временно возникает электрический ток.

Понятие потенциала

В международной системе измерения СИ электрический потенциал измеряют как работу электрического поля по перемещению положительного заряда из определенной точки магнитного поля на бесконечно удаленное расстояние.

Величина потенциала измеряется вольтами:

1В = 1Дж/1Кл, где:

• Дж – энергия магнитного поля, измеряется в Джоулях;
• Кл – величина заряда, измеряется в Кулонах;

Разница между потенциалами двух зарядов, как в случае с нагревом монет, будет:

ΔВ = 100В – 70В = 30В.

Разность потенциалов уравнение

Разницу потенциалов в электрических цепях между двумя токопроводящими поверхностями, чаще всего это бывают провода, корпуса электроустановок, водопроводные тубы, шины заземления, называют напряжением и обозначают буквой «U».

Не вдаваясь в подробности физических процессов, принимается за аксиому, что в промышленных электрических цепях за объект с абсолютно нулевым потенциалом принимается земля. Поэтому напряжение в цепи измеряется относительно заземляющего контура.

единица, в чём будет измеряться мощность, электрический заряд и теория определения

Сила тока представляет собой движение заряженных частиц в определённом направлении, во взятом проводнике. Многих физиков в прошлом волновал вопрос: в чём измеряется ток и как измерить то, что невидимо и неосязаемо. Но благодаря ряду открытий ситуация стала проясняться. Для того чтобы появилось движение заряженных частиц, нужно воздействие электрического поля.

В то же время заряженные частицы появляются постоянно, благодаря плотному контакту в любых веществах:

• проводники
• полупроводники
• диэлектрики.

Заряженные частицы способны совершать свободные движения в разных направлениях. Материалы, где свободно перемещаются заряженные частицы, называют проводниками: металл, растворы соли.

Материалы, где электрические частицы не могут перемещаться, называют диэлектриками: газ, кварц, дерево.

Материалы, которые имеют не только электронную, но и «дырочную» проводимость, которая зависит от многих внешних факторов (свет, температура, магнитные и электрические поля) называют полупроводниками: селен, кремний, германий.

Единицы измерения

Ток подразделяют на несколько разновидностей. Основные из них представлены таким образом:

• Постоянный -значение и направление не меняются во времени;
• Синусоидальный — величина меняется по синусоидальному закону;
• Высокочастотный — частота начинается с десятки килогерц;
• Периодический — значения которого повторяются во времени с одинаковой периодичностью;

Пульсирующий — изменяющий периодически значение во времени, отличное от нуля.

Учёные часто задавались вопросом, в каких единицах измеряется сила тока. Для измерения, пользуются физической величиной. Эта физическая величина равна отношению значения заряда Q, протёкшего за какое-то время через поперечное сечение проводника, к значению этого временного периода: I=Q/t. И измеряется в амперах и показывает обозначение силы тока: A.

Электрический ток в чём измеряется, в том и рассчитывается — на принципиальных схемах. Такое определение помогает рассчитать блоки питания определённой мощности.

В электрических цепях показатели рассчитывают по закону Ома, и именно это отвечает на вопрос чему равен ток. Сила I на определённом участке цепи прямо пропорциональна напряжению, подаваемому на него и обратно пропорциональна сопротивлению R участка цепи: I=U/R.

Разные значения

Если на участке цепи переменный ток, напряжение постоянно изменяется, поэтому если взять средние значения напряжения, то они будут равны нулю, а средняя мощность будет нулю не равна. Для этого стали применять такие понятия:​

• мгновенные значения;
• амплитудные значение ;
• действующие значения.

Мгновенные значения -это те, которые имеют место в данный момент времени. Амплитудные значения — самые максимальные. Действующие значения определяются тепловым свойством тока, текущего через сечение проводника, а направление векторной величины совпадает с направлениями перемещения положительных частиц.

Для точных измерений нужны основные параметры: напряжение, мощность, сопротивление, частота.

Измерение мощности

Мощностью называют определённое количество работы, которое совершается за одну секунду времени.

Для измерения мощности была принята еди­ница — ватт .

Следовательно, мощностью в 1 Вт называют силу в 1 А при значении напряжения в 1 В.

Для того чтобы вычислить мощность, нуж­но силу тока умножить на напряжение .

Если мощность обозначается буквой P, то формула примет вид:

P = I*U.

Мощность вычисляется с помощью сопротивления. Часто бывают известны сила тока и сопротивление цепи, а напряжение, обычно, неизвестно.

Следовательно, воспользовавшись законом Ома :

U=IR

получаем формулу: Р = I2*R

Определение частоты

Передвижение электронов в проводнике в одну сторону, а затем в другую принято называть одним колебанием. За одним колебанием следует другое. При таких колебаниях в проводнике происходит соответствующее колебание магнитного поля.

Время, затраченное на одно колебание, называют периодом и обозначают буквой Т. Период обозначают в секундах.

Одной из важных величин является частота. Она показывает число колебаний в секунду и обозначается буквой f. Название единицы частоты — герц, (Гц) .

Практическое применение

Электрический постоянный ток всегда имеет всегда одно направление, которое называют постоянным. Он широко применяется для питания электронных устройств.

Если ток меняет направление, его называют переменным, и он применяется для передачи энергии по проводам на большие расстояния.

Формула Закона Джоуля-Ленца

Величину резистора для изготовления блока нагрузки для блока питания компьютера мы рассчитали, но нужно еще определить какой резистор должен быть мощности? Тут поможет другой закон физики, который, независимо друг от друга открыли одновременно два ученых физика. В 1841 году Джеймс Джоуль, а в 1842 году Эмиль Ленц. Этот закон и назвали в их честь – Закон Джоуля-Ленца.

Потребляемая нагрузкой мощность прямо пропорциональна приложенной величине напряжения и протекающей силе тока. Другими словами, при изменении величины напряжения и тока будет пропорционально будет изменяться и потребляемая мощность.

гдеP – мощность, измеряется в ваттах и обозначается Вт;U – напряжение, измеряется в вольтах и обозначается буквой В;I – сила ток, измеряется в амперах и обозначается буквой А.

Зная напряжения питания и силу тока, потребляемую электроприбором, можно по формуле определить, какую он потребляет мощность. Достаточно ввести данные в окошки ниже приведенного онлайн калькулятора.

ЗаконДжоуля-Ленца позволяет также узнать силу тока, потребляемую электроприбором зная его мощность и напряжение питания. Величина потребляемого тока необходима, например, для выбора сечения провода при прокладке электропроводки или для расчета номинала.

Например, рассчитаем потребляемый ток стиральной машины. По паспорту потребляемая мощность составляет 2200 Вт, напряжение в бытовой электросети составляет 220 В. Подставляем данные в окошки калькулятора, получаем, что стиральная машина потребляет ток величиной 10 А.

Еще один пример, Вы решили в автомобиле установить дополнительную фару или усилитель звука. Зная потребляемую мощность устанавливаемого электроприбора легко рассчитать потребляемый ток и правильно подобрать сечение провода для подключения к электропроводке автомобиля. Допустим, дополнительная фара потребляет мощность 100 Вт (мощность установленной в фару лампочки), бортовое напряжение сети автомобиля 12 В. Подставляем значения мощности и напряжения в окошки калькулятора, получаем, что величина потребляемого тока составит 8,33 А.

Разобравшись всего в двух простейших формулах, Вы легко сможете рассчитать текущие по проводам токи, потребляемую мощность любых электроприборов – практически начнете разбираться в основах электротехники.

Измерение тока

В отличие от напряжения, которое измеряется в двух точках, ток измеряется в одной точке. Поскольку сила течения (или, проще говоря, течения), по нашей аналогии, является скоростью потока воды, то эту скорость нужно измерять только в одной точке.

Нам нужно перекрыть подачу воды и поставить на место некий счетчик, который будет считать литры и минуты. Что-то вроде этого.

Точно так же, если мы вернемся в реальный мир нашей электрической модели, мы получим то же самое. Чтобы измерить величину электрического тока, нам нужно подключить простой прибор – амперметр – к разрыву электрической цепи. В мультиметр также входит амперметр. Вы также можете прочитать в моей статье.

Щупы мультиметра необходимо перевести в текущий режим измерения. Затем кусаем наш проводник и подключаем отрезки провода к мультиметру и вуаля – текущее значение отобразится на экране мультиметра.

Единицы измерения: вольт, ампер и ом

Чтобы иметь возможность делать осмысленные утверждения об этих величинах в цепях, нам нужно уметь описывать их количества так же, как мы могли бы количественно определить массу, температуру, объем, длину или любые другие физические величины. Для массы мы можем использовать единицы «килограмм» или «грамм». Для температуры мы можем использовать градусы Фаренгейта или градусы Цельсия. В таблице ниже приведены стандартные единицы измерения электрического тока, напряжения и сопротивления:

Единицы измерения тока, напряжения, сопротивления

Величина	Символ	Единица измерения	Сокращение единицы измерения
Ток	I	Ампер	А
Напряжение	V	Вольт	В
Сопротивление	R	Ом	Ом

«Символ», присвоенный каждой величине, представляет собой стандартную букву латинского алфавита, используемую для представления этой величины в формулах. Подобные стандартизированные буквы распространены во всех физических и технических дисциплинах и признаны во всем мире. «Сокращение единицы измерения» для каждой величины представляет собой алфавитный символ(ы), используемый в качестве сокращенного обозначения конкретной единицы измерения.

Каждая единица измерения названа в честь известного экспериментатора в области электричества: ампер в честь француза Андре М. Ампера, вольт в честь итальянца Алессандро Вольта, а ом в честь немца Георга Симона Ома.

Математический символ для каждой величины также имеет значение. «R» для сопротивления и «V» для напряжения говорят сами за себя («Resistance» и «Voltage», соответственно), тогда как «I» для тока кажется немного странным. Предполагается, что буква «I» должна представлять «интенсивность» («Intensity»)(потока заряда). Судя по исследованиям, которые мне удалось провести, кажется, что есть некоторые разногласия по поводу значения слова «I». Другой символ напряжения, «E», означает «электродвижущую силу» («Electromotive force»). Символы «E» и «V» по большей части взаимозаменяемы, хотя в некоторых текстах «E» зарезервировано для обозначения напряжения на источнике (таком как батарея или генератор), а «V»– для обозначения напряжения на любом другом элементе.

Все эти символы выражаются заглавными буквами, за исключением случаев, когда величина (особенно напряжение или ток) описывается в терминах короткого периода времени (так называемые «мгновенные» значения). Например, напряжение батареи, которое стабильно в течение длительного периода времени, будет обозначаться заглавной буквой «E», тогда как пиковое напряжения при ударе молнии в тот самый момент, когда она попадает в линию электропередачи, скорее всего, будет обозначаться строчной буквой «е» (или строчной буквой «v»), чтобы отметить это значение как имеющееся в один момент времени. Это же соглашение о нижнем регистре справедливо и для тока: строчная буква «i» представляет ток в некоторый момент времени. Однако большинство измерений в цепях постоянного тока, которые стабильны во времени, будут обозначаться заглавными буквами.

Параметры тока

Амперметр

Очень важной количественной характеристикой тока является сила тока

(величина тока ), или простоток , — скалярная физическая величина, равная величине заряда, который проходит через поперечное сечение проводника за единицу времени.

Но термин «сила тока» не следует воспринимать, как проявление силы

в буквальном смысле. В проводниках нет силы. Там есть только движение электрических зарядов.

Если за время t

через проводник сечениемS протекаетQ зарядов, то величина тока выражается формулой

I= Q/t Единица измерения величины тока в системе СИ — ампер (А). Ток в проводнике равен 1 амперу, если за 1 секунду через проводник протекает заряд величиной в 1 кулон. Измеряют силу тока прибором, который называется амперметром. Он включается последовательно в электрическую цепь.

Для постоянного тока в единицу времени через любое поперечное сечение протекает одинаковое количество электрических зарядов.

Величина, равная отношению силы тока I

к площади поперечного сечения проводникаS , называетсяплотностью тока . В системе СИ плотность тока измеряется в А/м2. Конечно, практически невозможно найти проводник с диаметром сечения, равным квадратному метру. По этой причине силу тока принято измерять в А/мм2.

j= I/S Любой проводник противодействует протеканию по нему электрических зарядов

Поэтому величина тока в проводнике зависит от другой важной величины, называемой сопротивлением. Это физическая величина, характеризующая способность проводника препятствовать прохождению электрического тока

Она обозначается буквойR и определяется по формуле:

. Это физическая величина, характеризующая способность проводника препятствовать прохождению электрического тока. Она обозначается буквойR и определяется по формуле:

R=UI ,

где U

– напряжение, или разность электрических потенциалов, на концах проводника;

I

– сила тока, протекающего между концами проводника.

В систем СИ единицей измерения сопротивления является ом

Разные материалы по-разному сопротивляются движению тока. Поэтому сопротивление проводника зависит от вещества, из которого он сделан, его длины и сечения.

R = ρ ˑ l /S

где ρ

– удельное электрическое сопротивление проводника, его способность препятствовать прохождению электрического тока;

l – длина проводника;

S

— площадь поперечного сечения проводника.

Каждый источник постоянного электрического тока создаёт стороннее электрическое поле

, совершающее работу по разделению положительно и отрицательно заряженных частиц и перемещению их в электрической цепи. Эту работу производят любые силы не электрического происхождения, которые действуют внутри источника. Они называютсясторонними силами . Возникают эти силы по разным причинам. Например, в гальваническом элементе они появляются в результате химических реакций, а в генераторах постоянного тока – при движении проводника в магнитном поле.

Величина, численно равная работе, которую выполняют сторонние силы, перенося единицу положительного заряда по всей замкнутой цепи, называется электродвижущей силой

(ЭДС).

где Е

– ЭДС;А – работа, совершаемая источником по переносу заряда величинойQ .

Единицей измерения ЭДС в системе СИ является вольт

(v,V ). ЭДС источника тока равна 1 вольту, если при перемещении заряда, равного 1 кулону, совершается работа в 1 джоуль.

Перенося электрический заряд, источник тока совершает работу А0 по внутреннему участку (внутри себя самого) и работу А1 по внешнему участку электрической цепи. Поэтому полная работа А = А0 + А1

. Разделив обе части уравнения наQ, получим Величина AQ

называетсяпадением напряжения на внутреннем участке цепи (U ), аA1Q — падением напряжения на внешнем участке цепи (U1 ).

A=U+U1 , аU1= А –U. Величина, равная произведению тока на напряжение, называется мощностью

. Единица измерения мощности –ватт .

P=IU=I2R=U2R Если в электрической цепи есть источник ЭДС, то P=Iˑε , гдеε – ЭДС.

Электромагнитная индукция (самоиндукция)

Начнем с электромагнитной индукции. Это явление описывает закон электромагнитной индукции Фарадея. Физический смысл этого явления состоит в способности электромагнитного поля наводить ЭДС в находящемся рядом проводнике. При этом или поле должно изменяться, например, по величине и направлению векторов, или перемещаться относительно проводника, или должен двигаться проводник относительно этого поля. На концах проводника в этом случае возникает разность потенциалов.

Есть и другое похожее по смыслу явление — взаимоиндукция. Оно заключается в том, что изменение направления и силы тока одной катушки индуцирует ЭДС на выводах расположенной рядом катушки, широко применяется в различных областях техники, включая электрику и электронику. Оно лежит в основе работы трансформаторов, где магнитный поток одной обмотки наводит ток и напряжение во второй.

В электрике физический эффект под названием ЭДС используется при изготовлении специальных преобразователей переменного тока, обеспечивающих получение нужных значений действующих величин (тока и напряжения). Благодаря явлениям индукции и самоиндукции инженерам удалось разработать множество электротехнических устройств: от обычной катушки индуктивности (дросселя) и вплоть до трансформатора.

Понятие взаимоиндукции касается только переменного тока, при протекании которого в контуре или проводнике меняется магнитный поток.

Для электрического тока постоянной направленности характерны другие проявления этой силы, такие, например, как разность потенциалов на полюсах гальванического элемента, о чем мы расскажем далее.

Как рассчитывать трехфазное напряжение

Промышленная передача электроэнергии использует три симметрично расположенных по времени синусоиды напряжения, которые вырабатывают генераторы.

Три обмотки их ротора разнесены между собой на 120 градусов и вращаются в магнитном поле статора, поочередно пересекая его силовые линии. Поэтому у них наводится таким же образом смещенная электродвижущая сила.

Синусоиды сдвинуты между собой на такой же угол, как показано правее. Их векторное выражение на комплексной плоскости тоже отображается с углом 120О.

При этом формируется система линейных и фазных напряжений, показанная на картинке.

Между всеми линейными проводами образуется разность потенциалов в 380 вольт. В то же время относительно каждого этого проводника и нулем присутствует так нам привычное 220.

Такая система постоянно работает в сбалансированном режиме: токи однофазных потребителей циркулируют по своим замкнутым цепочкам, постоянно складываясь в нулевом проводнике. Сложение это не чисто арифметическое, а векторное, учитывающее направление потока энергии.

Поэтому при геометрическом сложении векторов происходит снижение тока в проводе нуля и его, как правило, делают тоньше, чем остальные жилы.

Формулы электрического напряжения для линейных и фазных величин, а также токов смотрите прямо на картинке.
