Почему падает напряжение при подключении нагрузки

Причины возникновения провалов

Основной причиной появления провалов напряжения в системе электроснабжения являются короткие замыкания в отходящих от цепи питания данного узла нагрузки ответвлениях электрической сети высокого (35…220 кВ), среднего (6… 10 кВ) напряжений и в сетях с напряжением до 1 кВ.

Провал напряжения может случиться в сети в любой момент, в связи с чем, они не нормируются. Но изучать сведения о частоте, глубине и длительности провалов напряжения в системе электроснабжения необходимо для того, чтобы включить в систему электроснабжения источники бесперебойного питания для потребителей, чувствительных к провалам. Такие потребители – электронные микропроцессорные устройства управления, компьютеры, серверы и другие чувствительные приборы.

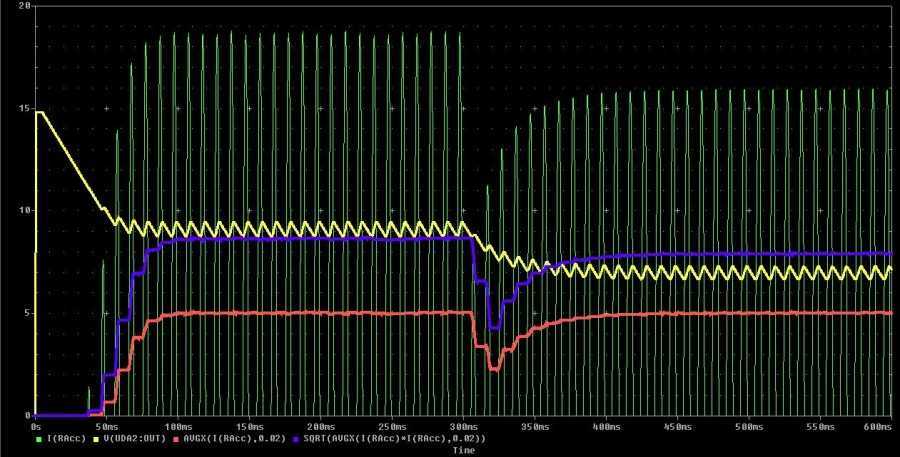

Большая нагрузка

Включение в электрическую сеть потребителей, имеющих большую электрическую мощность, может вызвать провал напряжения, если они вызывают пусковые токи, в несколько раз превышающие номинальные токи. Это свойственно для двигателей или ламп накаливания, при включении которых пусковые токи могут превышать номинальные в 5-7 раз.

Провал напряжения может возникнуть, если сеть спроектирована неправильно и неверно выбраны коммутационные аппараты для оборудования. Для исключения влияния пусковых токов в сети устанавливаются современные защитные аппараты, которые отключают напряжение в защищаемом участке сети, если время действия пусковых токов превышает допустимое.

Один из вариантов разрешения данной проблемы заключается в применении специализированного преобразователя частоты, с его помощью достигается снижение величин провалов благодаря распределению дополнительной нагрузки. Еще одним дополнительным решением данной проблемы может быть использование устройств, благодаря которым цепи питаются с меньшим сопротивлением. Все же следует отметить, что данное решение является затратным.

Эта проблема представляет достаточно серьезную опасность для электропотребителей и может привести к плохим последствиям, например, сгорание двигателя в электроприборе. Если проблему провалов не удалось решить способами, приведенными выше, то их влияние на приборы можно устранить с помощью стабилизаторов, электронных регуляторов, а также динамических восстановителей напряжения

Также важно помнить, что провалы могут быть в любой сети, не зависимо от класса напряжения

Сетевое происхождение

Распределение повреждения по электросети – достаточно сложный процесс. От топологии сети, величины нагрузки в конкретной точке общего соединения, а также величины сопротивления зависит уровень воздействия определенного повреждения на каком-то определенном участке на другие участки электросети.

Продолжительность появившегося провала напрямую зависит от того, сколько необходимо времени защитной системе для обнаружения и, в последствии, его устранения. Обычно для этого необходимо пару миллисекунд. Все же следует помнить, что существуют повреждения, которые имеют случайный характер, например, если упадет дерево на воздушные линии электропередачи. Однако скорость устранения зависит от характера повреждения и параметров линии и защит. Если это линия с изолированной нейтралью, то при однофазном замыкании на землю повреждение может ликвидироваться за время до двух часов – на время отыскания повреждения персоналом. Двухфазное замыкание, как правило, отключается за доли секунды действием защит от повреждений.

В случае полного отключения определенного участка на достаточно продолжительное время с помощью автоматики, которая служит в качестве защиты, все устройства, находящиеся на участке, должны быть полностью обесточенными до того времени пока не будет устранена проблема, и проведена специалистами проверка, а также восстановлено электроснабжение на поврежденном участке. Устройство автоматического повторного включения может упростить эту ситуацию, и в то же время может посодействовать возникновению большего количества провалов. Автоматическое повторное включение восстанавливает питание после выдержки времени в случае срабатывания защитной автоматики. Выдержка времени зависит от требований к электроснабжению в электрической сети. Для ответственных потребителей выдержка времени составляет доли секунды, для других категорий потребителей выдержка времени может быть увеличена до нескольких секунд.

Классификация реле

Защитные реле классифицируются по 2 признакам:

по способу подключения к сети;
по количеству подведенных фаз.

По типу подключения

Способы коммутации блоков зависят от конструкции изделия:

Устройство для защиты бытовой розетки, которое оснащается штепсельными контактами. Изделие представляет собой переходной узел, внутри которого расположены измерительный прибор, контроллер и контактная группа. Детали установлены в пластиковом корпусе, на внешней стороне предусмотрено гнездо для подключения внешних потребителей. В конструкции изделия предусмотрены поворотные регуляторы или кнопки, позволяющие выставить рабочие параметры. Устройства рассчитаны на мощность до 3,5 кВт (сила тока до 16 А).
Изделие, оборудованное блоком розеток и удлинительным кабелем. Оборудование подключается к бытовой электрической сети, защищаемые приборы получают питание от встроенных распределительных элементов. В конструкции предусмотрен выключатель, имеется цифровой вольтметр и кнопки регулировки параметров. Максимальный ток нагрузки не превышает 10 А (из-за использования удлинительного кабеля), время срабатывания по верхнему пределу 0,02 секунды.
Отсекатель питания, предназначенный для установки на DIN-рейку, установленную в распределительном квартирном щитке. Изделия отличаются применением измерительного блока с повышенной точностью замера (погрешность составляет 1-2 В). Существуют разновидности оборудования, рассчитанные на силу тока до 63 А (в аварийном кратковременном режиме реле не выходит из строя при подаче 80 А). Устройства оснащаются встроенным термическим реле, предотвращающим возгорание блока при перегреве.

Классификация реле по способу подключения.

По количеству фаз

Существуют реле для бытовой однофазной сети напряжением 220 В и устройства промышленного назначения, адаптированные под трехфазную систему питания напряжением 380 В. Оборудование 2 типа оснащается тройной индикацией напряжения, при обрыве одной фазы происходит автоматическое отключение всех проводников. Блок фиксирует момент перекоса фаз, отключая подачу тока к потребителям. Если в помещении отсутствует нагрузка с трехфазным питанием, то рекомендуется развести магистраль на 3 линии и оснастить каждую однофазным реле.

Как возникает провал напряжения?

1.Токи включения

Одна из известных причин небольшого провала напряжения — это токи включения конденсаторов, двигателей или других устройств. На следующем рисунке можно увидеть, что при запуске двигателя сила тока на короткое время увеличивается. Падение напряжения на полных сопротивлениях Z и Z1 приводит к незначительному провалу напряжения на распределителе низкого напряжения (зона провала 1) и немного большему провалу напряжения за полным сопротивлением Z1 (зона провала 2).

Рис. 3 «Запуск» двигателей может привести к провалу напряжения

Решение проблем, вызванных подобными провалами, заключается в оптимизации установки. Включение устройств не должно приводить к возникновению критических провалов напряжения.

Появление от электросети

Повреждения могут распределяться в электросети. Это довольно сложный процесс, поскольку воздействие повреждений одного участка на другие зависит от разных моментов. Среди причин выделяем:

Величину нагрузки в определённых местах соединений.
Значение величины сопротивления в сети.

Именно от работы защитных систем обнаружения, надёжности и оперативности её работы зависит, насколько долго будет длиться явление провала напряжения. Как правило, на это уходит меньше одной секунды.

Иногда повреждение возникает из-за крупных механических повреждений на линии (упавшей на провода ветки или ветра, разорвавшего провода). От параметров, элементов защиты и самого повреждения зависит, насколько быстро может быть решена проблема.

Изолированная нейтраль на линии означает, что замыкание на одну фазу на землю может быть устранено за несколько часов (в зависимости от того, как быстро специалисты из служб обнаружат участок с проблемой). При замыкании на две фазы сеть может быть отключена с помощью защитных элементов менее чем за секунду.

Автоматические элементы защиты могут целиком отключать определённые участки сети. Это помогает сохранить в целости приборы потребления энергии, связанные с этим участком. Энергия не будет проходить к ним до тех пор, пока специалисты из службы снабжения энергии не решат проблему на линии.

Существуют и элементы для автоматического включения, которые помогают включению в сети, но при этом могут образовать провал напряжения.

Когда повреждения на участке устранены, оборудование снова запускается, после чего напряжение стабилизируется.

В случае, если при включении повреждение так и не было устранено, элементы защиты за короткий промежуток времени снова отключать электричество от сети в проблемном участке. Чтобы избежать аварийной ситуации, обычно всегда необходимо убедиться, что повреждение было найдено и устранено.

Если повреждение при повторном включении не было исправлено, элементы защиты снова нужно включить. От программы автоматических повторных выключателей зависит, сколько раз будет повторяться включение.

При этом нужно понимать, что каждая новая попытка включения электричества в сеть будет способствовать возникновению провалов напряжения. Это подразумевает, что на некоторых пользователей придётся неограниченное количество провалов напряжения.

Компенсатор падения напряжения Dip-Free (Gumsung, Корея)

Компания ООО МЕТРИНС является прямым поставщиком данного оборудования на территории России (производитель Gumsung / Корея), осуществляет гарантийное и после гарантийное обслуживание и предлагает
(the compensators of the voltage drop) серии DVC-хххх-N2 (220 В) различной мощности*:

Напряжение питания: AC 200-230 В, 50/60 Hz;
Выходное напряжение (компенсации): AC 220 В (200/210/220/230 В) 50/60 Hz (±3%);
Время компенсации: номин. — 1 сек. (макс. до 5 сек. Диапазон от 0.1 до 5 сек., с шагом 0.1 сек.);
Время полного восстановления заряда: 1 мс;
Защита от перегрузки (кратковременного сверхтока): до 25 А (до 1кВт), до 50 А (более 1кВт);
Дисплей: двухразрядный красный, с 7 сегментами;
Счетчик компенсаций: 0-99;
Рабочая температура: 0-45 С (отн. вл. 30 — 90%);
Вес, кг: 3-5 кг (модели 350/600/850/1250); 14-18 кг (модели 1800/2000/3500); 25 кг (модель 5000);
