Реле приоритета приоритеты выбора фаз схема работы

Однофазные устройства

Реле контроля напряжения 1 фазное часто используется в бытовых сетях 220В, бывает с цифровой индикацией параметров сети или же без индикации. Основные функции – защита от повышения и понижения напряжения в сети, а также задержка включения при возвращении величины напряжения в нормальный диапазон значений.

Для настройки величины срабатывания по верхнему и нижнему значению, а также для задания времени возврата, используется механическая регулировка или программирование при помощи кнопок и цифрового дисплея. Вид настройки будет зависеть от модели используемого устройства.

Известно, что стандартная величина напряжения в бытовой электрической сети равна 220В. Отсюда следует, что уставка минимального напряжения должна быть меньше этого значения (например, 190В), а уставка максимального напряжения должна быть выше этого значения (например, 250В).

Однофазное реле напряжения работает следующим образом: при повышении напряжения до значения больше 250В или при понижении до значения ниже 190В, должно практически мгновенно произойти срабатывание и снятие питания с электрических потребителей. При восстановлении нормального режима (возврат контролируемого параметра к диапазону рабочих уставок) должен произойти возврат защитного устройства в рабочее состояние.

Время срабатывания реле в аварийной ситуации обычно фиксировано и составляет всего несколько миллисекунд. Время возврата может варьироваться от нескольких секунд, до нескольких минут и будет равняться значению, заданному на самом реле.

Значение времени возврата должно выставляться в зависимости от того, какие приборы в защищаемой сети работают. Например, промежуток времени между отключением и повторным включением холодильника должен быть в пределах нескольких минут. Это нужно учитывать при настройке рабочей уставки.

Подключение однофазного реле происходит достаточно просто. Для того чтобы узнать, как подключить реле напряжения, достаточно посмотреть на боковую сторону устройства. Там будет изображена схема подключения.

Обычно на клемму «L вход» подключается фазный провод, идущий от сети. Клемма «N» предназначена для подключения нулевого провода. На клемму «L выход» подключается провод, идущий к электрическим потребителям.

Такое реле напрямую коммутирует нагрузку и используется в цепях, где эта нагрузка достигает небольших значений, порядка нескольких ампер.

Для цепей с большой токовой нагрузкой используется реле напряжения другой модификации. Подача и отключение электрического питания выполняется срабатыванием специального блок-контакта, управляющего силовым контактором, через который протекает нагрузка.

Подключение такого реле также несложное. Сетевые фаза и ноль подключаются к клеммам «L» и «N» соответственно. Провода от блок-контакта подключаются в схему управления контактором.

Кроме двух вышеуказанных типов однофазных реле используются устройства защиты, которые подключаются непосредственно в розетку.

Виды напряжения

Знание их особенностей и характеристик эксплуатации, крайне необходимо для манипуляций в электрощитах и при работе с устройствами, питаемыми от 380 вольт:

Линейное. Его обозначают как межфазный ток, то есть проходящий между парой контактов или идентичными клеймами разных фаз. Оно определяется разностью потенциалов пары фазных контактов.
Фазное. Оно появляется при замыкании начального и конечного выводов фазы. Также, его обозначают как ток, возникающий при замыкании одного из контактов фазы с нулевым выводом. Его величина определяется абсолютным значением разности выводов от фазы и Земли.

Отличия

В обычной квартире, или частном доме, как правило, существует только однофазный тип сети 220 вольт, поэтому, к их щиту электропитания, подведены в основном два провода – фаза и ноль, реже к ним добавляется третий – заземление.

К высотным многоквартирным зданиям с офисами, гостиницами или торговыми центрами, подводится сразу 4 или 5 кабелей электропитания, обеспечивающих три фазы сети 380 вольт.

Почему такое жесткое разделение? Дело в том, что трехфазное напряжение, во-первых, само отличается повышенной мощностью, а во-вторых, оно специфически подходит для питания особых сверхмощных электродвигателей трехфазного типа, которые используются на заводах, в электролебедках лифтов, эскалаторных подъемниках и т.д.

Такие двигатели при включении в трехфазную сеть вырабатывают в разы большее усилие, чем их однофазные аналоги тех же габаритов и веса.

Проводить разводку проводки такого типа можно без использования профессионального оборудования и приборов, достаточно обычных отверток с индикаторами.

Соединяя проводники не нужно монтировать нулевой контакт, ведь вероятность пробоя очень мала, благодаря не занятой нейтрали.

Но такая схема сети имеет и свое слабое место, так как в линейной схеме монтажа крайне сложно найти место повреждения проводника в случае аварии или поломки, что может повысить риск возникновения пожара.

Таким образом, главным отличием между фазным и линейным типами являются разные схемы подключения проводов обмоток источника и потребителя электроэнергии.

Двухфазный электрический ток

Двухфазным электрическим током называется совокупность двух однофазных токов, сдвинутых по фазе относительно друг друга на угол π 2 <displaystyle <frac <pi ><2>>> , или на 90°:

I 1 = I m sin ⁡ ω t <displaystyle i_<1>=I_sin omega t> ;

Φ 1 = Φ m sin ⁡ ω t <displaystyle Phi _<1>=Phi _sin omega t> ;

Рядовой потребитель с электричеством сталкивается, ежедневно заживая свет и включая тот или иной прибор в розетку. Выключатели друг от друга отличаются мало, а вот с розетками все гораздо сложнее. Попробуем разобраться, как устроена розетка. Начнем с той, которая была изготовлена и установлена лет этак 10-15 назад. Она подключена всего к двум проводам. Изоляция одного из проводов обязательно должна иметь голубоватую или синюю окраску. Именно так определяется рабочий нулевой проводник. Ток по нему идет не от источника, а от потребителя. Этот провод вполне безобидный, и если схватиться за него, не прикасаясь ко второму, то ничего страшного и ужасного не случится. А вот второй провод, окраска которого может быть любой, за исключением синей, голубой, желто-зеленой в полоску и черной, более опасный и коварный. Называется он фазный проводник. Дотронувшись до этого провода, можно получить хорошенький разряд. И это не шутки, поскольку напряжение бытовой сети переменного тока 220 В, а любой ток, напряжение которого свыше 50 В, убивает человека за несколько секунд. Наличие напряжения на фазных проводниках можно определить специальными индикаторами.

Однофазный трехфазный переменный ток Многие слышали такие загадочные слова, как одна фаза, три фазы, ноль, заземление, или земля, и знают, что это важные понятия в мире электричества. Однако не все понимают, что они обозначают. Тем не менее знать это обязательно. Не углубляясь в технические подробности, которые не нужны домашнему мастеру, можно сказать, что трехфазная сеть – это такой способ передачи электрического тока, когда переменный ток течет по трем проводам, а по одному возвращается назад. Вышесказанное надо немного пояснить. Любая электрическая цепь состоит из двух проводов. По одному ток идет к потребителю (например, к чайнику), а по другому – возвращается обратно. Если разомкнуть такую цепь, то ток идти не будет. Вот и все описание однофазной цепи. Тот провод, по которому ток идет, называется фазовым или просто фазой, а по которому возвращается – нулевым или нолем. Трехфазная цепь состоит из трех фазовых проводов и одного обратного. Такое возможно потому, что фаза переменного тока в каждом из трех проводов сдвинута по отношению к соседнему проводу на 120° . Более подробно на этот вопрос поможет ответить учебник по электромеханике. Передача переменного тока происходит именно при помощи трехфазных сетей. Это выгодно экономически – не нужны еще два нулевых провода. Подходя к потребителю, ток разделяется на три фазы, и каждой из них дается по нолю. В таком виде он обычно и попадает в квартиры и дома, хотя иногда трехфазная сеть заводится прямо в дом. Как правило, речь идет о частном секторе, и такое положение дел имеет свои плюсы и минусы. Трехфазная система состоит из трех источников электроэнергии и трех цепей, соединенных общими проводами линии передач. Источником энергии для всех фаз является трехфазный генератор. Очередность подключения трехфазных двигателей в качестве нагрузки оказывается существенной для установления направления их вращения, то для обеспечения этой однозначности приняты следующие условные цветовые обозначения фаз: А – желтая изоляция; В – зеленая; С – красная и нейтраль – черная.

Однофазный трехфазный переменный ток. При соединении звездой, кроме равного напряжения на зажимах каждой из фаз (фазного напряжения между фазой и общим проводом – Uф), существует и напряжение между разными фазами, называемое линейным напряжением – Uл. Линейное напряжение в этом случае больше фазного в √3 раз. Если ток во всех фазах оказывается одинаковым (такая нагрузка называется симметричной; примером может служить трехфазный двигатель), то ток в нейтральном проводе отсутствует и этот провод не нужен. Но другие подключаемые нагрузки бывают несимметричными, поэтому для них нейтральный провод необходим.

Несколько реже, чем соединение звездой, в трехфазных сетях применяют соединение треугольником. Обмотки фаз источника электродвижущей силы при этом соединяются так, что конец одной соединяется с началом следующей и т. д. Преимуществом соединения фаз треугольником считается то, что даже при несимметричной нагрузке нет необходимости использовать четвертый провод. Заметим, что подключение нагрузок в случае подведения напряжения от источника способом треугольника может быть произведено как треугольником, так и звездой.

Область применения

Данное устройство используется в тех случаях, когда лимит потребляемой мощности, определенный на квартиру или частный дом, не позволяет использовать одновременно все необходимые электроприборы.

Реле выбора приоритета нагрузки позволяет комфортно эксплуатировать все необходимые электроприборы, не ощущая при этом каких-либо неудобств. Без использования данного устройства возникла бы необходимость вручную отключать не приоритетные в данный момент электроприборы либо, в случае не ограничения потребляемой мощности, электропроводка была бы полностью обесточена при превышении допустимого лимита. Обычно лимит мощности ограничивается автоматическим выключателем либо ограничителем мощности.

Удобство использования данного аппарата особенно ощутимо, если до его установки была актуальна проблема частого отключения вводного автоматического выключателя. Внезапное обесточивание электропроводки приносит ряд неудобств, сбивается работа электроприборов, а отключившийся из-за перегрузки автоматический выключатель можно включить только после охлаждения сработавшего теплового расцепителя.

РПН используются также и на предприятиях. Они позволяют эксплуатировать оборудование и различные электроприборы в условиях ограниченного лимита мощности, что освобождает от необходимости его увеличения. Также на предприятиях данное реле применяют в случае необходимости реализации мер по энергосбережению. Например, если на определенные нужды определяется лимит потребляемой электрической энергии, то во избежание его превышения аппарат будет отключать определенную часть потребителей.

Также мы рекомендуем просмотреть видео, на котором подробно рассматривается принцип действия аппарата:

Вот мы и рассмотрели назначение, устройство и принцип работы реле приоритета нагрузок. Надеемся, теперь вам стало понятно, как работает аппарат и где применяется!

Будет полезно прочитать:

Что такое реле контроля фаз
Чем опасен перекос фаз в сети
Разделение электропроводки на группы

Как измерить

Измерить подобную систему можно мультиметром или применив физические формулы.

Измерение подключения к сети

ЛН рассчитывается по формуле Кирхгофа: ∑ Ik = 0. Здесь сила тока равняется нулю во всех частях электроцепи, то есть к=1. Используется также закон Ома: I=U/R. Применив обе формулы можно высчитать параметры клейма или электросети.

В системе из несколько линий, потребуется найти напряжение между 0 и фазой IL = IF. Значения IL и IF непостоянные и меняются при разных вариациях подключения. Потому линейные параметры точно такие же, как и фазные.

Фазное

Для того чтобы получить показания подключения фазного вида, потребуется специальное оборудование, например, мультиметр, вольтметр. Для того чтобы измерить токи и напряжения в трёхфазных цепях обычно достаточно знать данные одного линейного тока и одного ЛН.

Перекос фаз

ФН измеряется при проседании (падении) линейного. Из линейных величин извлекается Квадратный корень из трёх. Полученный показатель и есть параметры ФН.

Схемы подключения

Существует два основных способа подключения РКН — прямое, когда рабочая нагрузка проходит через контракты РКН, а также косвенное — нагрузка коммутируется через контактор. Второй способ нужен при подключении нагрузки выше 7 кВт. Рекомендации для подключения:

монтировать реле следует после прибора учета электроэнергии;
установить перед РКН средство защиты (входной автомат);
доступность прибора для обслуживания и визуального контроля работы.

Подключение однофазного РКН

Однофазные РКН подключаются к сети напрямую, а через их контакты проходит рабочий ток сети. Как правило, перед реле устанавливают УЗО или дифавтомат для защиты от утечек тока. Алгоритм подключения следующий:

Нуль с вводного автомата подключают к нулевой шине, а затем к выводу N на реле.
Фазный провод напрямую подключают к выводу L.
Третий вывод РКН предназначен для подключения нагрузки, земля и нуль для которых берется с шин.

Подключение трехфазного РКН

Для прямого подключения трехфазного РКН необходимо:

Подключить фазные провода трехполюсного входного автомата.
Установить РКН, подключив фазы и нуль к соответствующим выводам.
Присоединить фазы и нуль к выводам УЗО.
Включить нагрузку, подключив землю и фазы, а также нуль с N-шины, установленной после УЗО.

Схема подключения РКН для мощных потребителей с контактором

Когда коммутируемые токи значительно больше максимально допустимого значения РКН, устройство используют в связке с магнитным пускателем (контактором)

При выборе устройств следует обращать внимание на быстродействие — чем меньше скорость срабатывания обоих приборов, тем лучше

Схема отличается от обычного подключения тем, что после защитного автомата устанавливают контактор, который коммутирует нагрузку. Реле подключается параллельно пускателю и лишь контролирует значение напряжений. При значительных отклонениях РКН срабатывает, обесточивая катушку контактора, что приводит к отключению нагрузки.

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Из-за чего отказывает электродвигатель?

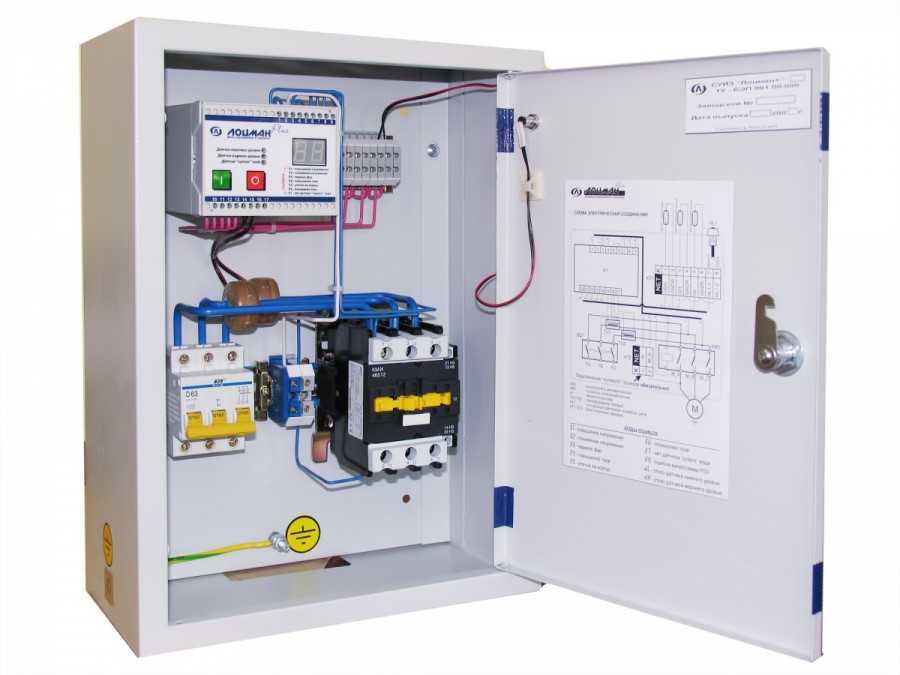

Можете ознакомиться с фото защиты электродвигателя различного типа чтобы иметь представление о том, как она выглядит.

Рассмотрим случаи отказа электродвигателей в которых с помощью защиты можно избежать серьезных повреждений:

Недостаточный уровень электрического снабжения;
Высокий уровень подачи напряжения;
Быстрое изменение частоты подачи тока;
Неправильный монтаж электродвигателя либо хранения его основных элементов;
Увеличение температуры и превышение допустимого значения;
Недостаточная подача охлаждения;
Повышенный уровень температуры окружающей среды;
Пониженный уровень атмосферного давления, если эксплуатация двигателя происходит на увеличенной высоте на основе уровня моря;
Увеличенная температура рабочей жидкости;
Недопустимая вязкость рабочей жидкости;
Двигатель часто выключается и включается;
Блокирование работы ротора;
Неожиданный обрыв фазы.

Часто для этого используется плавкая версия предохранителя, поскольку она отличается простотой и способна выполнить много функций:

Версия на основе плавкого предохранительного выключателя представлена аварийным выключателем и плавким предохранителем, соединенных на основе общего корпуса. Выключатель позволяет размыкать либо замыкать сеть с помощью механического способа, а плавкий предохранитель создает качественную защиту электродвигателя на основе воздействия электрического тока. Однако выключателем пользуются в основном для процесса сервисного обслуживания, когда необходимо остановить передачу тока.

Плавкие версии предохранителей на основе быстрого срабатывания считаются отличными защитниками от коротких замыканий. Но непродолжительные перегрузки могут привести к поломке предохранителей этого вида. Из-за этого рекомендуется использовать их на основе воздействия незначительного переходного напряжения.

Плавкие предохранители на основе задержки срабатывания способны защитить от перегрузки либо различных коротких замыканий. Обычно они способны выдержать 5-краткое увеличение напряжения в течение 10-15 секунд.

Что нужно знать при выборе

Основными параметрами, оказывающими влияние на выбор той или иной модели защитного аппарата, являются:

технические характеристики − фазность и максимально допустимый ток;
тип управления – электромеханическое или цифровое;
вариант исполнения − тип установки и конструкция прибора (вилка-розетка, удлинитель, ДИН-рейка);
наличие дополнительных возможностей;
надёжность − марка устройства и бренд производителя.

Реле контроля с электромеханическим типом управления

Максимально допустимый ток – это наиболее важный технический параметр, определяющий возможность использования реле напряжения для подключения той или иной нагрузки. При выборе подобного аппарата защиты следует брать модель на одну ступень выше (по стандартному токовому ряду), чем автомат защиты, установленный на данном участке электрической сети. Так, если автоматический выключатель имеет токовую установку в 16 Ампер, то реле защиты должно быть рассчитано на 25 Ампер. Это обусловлено тем, что величина, указанная на реле защиты, отражает значения рабочего тока, а не предельно допустимого в режиме срабатывания. Тип управления определяет удобство использования, а также возможность визуального отображения текущего значения напряжения в электрической сети. Электромеханические модели оснащаются подстроечными резисторами, при помощи которых осуществляется выставление верхнего и нижнего порога срабатывания.

Модель «Digitop Vp-32a» с цифровым типом управления

Цифровые аналоги имеют LED-экран, на котором можно отслеживать значения напряжения в онлайн-режиме, а настройка порогов срабатывания осуществляется при помощи кнопок. В качестве дополнительных возможностей, которыми могут оснащаться реле контроля, являются: индикаторы наличия напряжения в цепи нагрузки и температурный датчик, а также различные варианты крепления, доступные на конкретной модели (DIN-рейка, саморезы и т.д.).

Статья по теме:

Защита от перекоса фаз в трехфазной сети

Наиболее простой, но, тем не менее, эффективный способ минимизировать негативные последствия описанного выше отклонения — установить реле контроля фаз. С внешним видом такого устройства и примером его подключения (в данном случае после трехфазного счетчика), можно ознакомиться ниже.

Данный трехфазный автомат может обладать следующими функциями:

Производить контроль амплитуды электротока. Если параметр выходит за установленные границы, нагрузка отключается от питания. Как правило, диапазон срабатывания прибора можно настраивать в соответствии с особенностями сети. Данная опция имеется у всех приборов данного типа.
Проверка очередности подключения фаз. Если чередование неправильное питание отключается. Данный вид контроля может быть важен для определенного оборудования. Например, при подключении трехфазных асинхронных электромашин от этого зависит, в какую сторону будет происходить вращение вала.
Проверка обрыва на отдельных фазах, при обнаружении такового нагрузка отключается от сети.
Функция отслеживает состояние сети, как только появляется перекос, происходит срабатывание.

Совместно с реле контроля фаз можно использовать трехфазные стабилизаторы напряжения, с их помощью можно несколько улучшить качество электроэнергии. Но данный вариант не отличается эффективностью, поскольку такие приборы сами могут взывать нарушение симметрии, помимо этого на стабилизаторах возникают потери.

Лучший способ симметрировать фазы – использовать для этой цели специальный трансформатор. Этот вариант выравнивания фаз может дать результаты, как при неправильном распределении однофазных нагрузок на автономный 3-х фазный генератор электроэнергии, так и в более серьезных масштабах.

Схема подключения 3-х фазного реле напряжения УЗМ-3-63

УЗМ-3-63 является многофункциональным устройством, которое обеспечивает контроль 3-х фазного напряжения в сети. Также оно имеет встроенную варисторную защиту от импульсных скачков напряжения и имеет функцию контроля частоты сети электропитания от автономного генератора.

Схема подключения УЗМ-3-63 довольно проста и ее принципиальный вариант можно найти на корпусе устройства или в его паспорте. Здесь привожу наглядную и более понятную схему подключения 3-х фазного реле напряжения УЗМ-3-63 с автоматическими выключателями, по которой можно понять суть подключения.

Все контакты устройства имеют маркировку на корпусе. Поэтому не видя самой схемы можно понять что и куда подключается. Часто тут смущает то, что выходные фазные контакты имеют маркировку U, V и W, что вводит многих в заблуждение. Как же подключить данное устройство?

На верхние контакты подключается вход:

N – приходящий нулевой рабочий проводник;
L1 – приходящий проводник фазы A;
L2 – приходящий проводник фазы B;
L3 – приходящий проводник фазы C.

На нижние контакты подключается выход:

N – отходящий нулевой рабочий проводник;
U – отходящий проводник фазы A;
V – отходящий проводник фазы B;
W – отходящий проводник фазы C.

Вот фото самого устройства УЗМ-3-63. Контакты его поляризованного реле рассчитаны на длительное протекание через них максимального тока 63А. Если ваша нагрузка будет потреблять больший ток, то это реле уже вам не подойдет или придется его включать через мощный контактор.

Варианты комплектации щитков могут быть разнообразны, но суть подключения устройства всегда остается одинаковой.

При использовании УЗМ-3-63 помните, что во время отключения нагрузки нулевой рабочий проводник не коммутируется, т.е. не разрывается. Здесь разрываются только фазные проводники.

Световая индикация реле интуитивно понятная. Рядом со всеми индикаторами на корпусе находятся их обозначение.

Кто-то вместо 3-хфазного реле УЗМ-3-63 использует три однофазных УЗМ-51М. То есть на каждую фазу ставят по одному однофазному реле. В принципе этот вариант имеет право на жизнь, но для него требуется больше места в щитке и стоит он почти в два дороже.

А вы используете трехфазное реле напряжения УЗМ-3-63?

Улыбнемся:

Характеристики

Основная работа реле контроля заключается в постоянном измерении действующего значения напряжения. В случае превышения номинала или, наоборот, уменьшения ниже установленной нормы, происходит размыкание силового контакта прибора и отключение фазы. Таким образом, внешняя питающая сеть оказывается разомкнутой с внутренней проводкой.

Все устройства этого типа разделяются на одно- и трехфазные. В первом случае выполняется отключение лишь одной фазы, а во втором – одновременное отключение сразу всех трех фаз. Если в бытовых условиях используется трехфазное подключение, для защиты рекомендуется устанавливать однофазные реле контроля, индивидуально на каждую фазу. В этом случае скачки напряжения, возникающие в какой-то одной фазе, не вызовут отключения других фаз. Сами трехфазные защитные устройства обычно контролируют напряжение на электродвигателях и у других аналогичных потребителей.

Одной из важнейших характеристик однофазных приборов считается величина токовой нагрузки. Именно этот параметр дает понять, какая электрическая мощность допустима для прохождения через конкретное устройство. Токовая нагрузка в первую очередь учитывается при выборе того или иного прибора.

Тем не менее, выбирая нужное реле напряжения, следует обращать внимание на маркировку производителя. В ней указывается рабочее значение тока или уровень пропускания нагрузки, которые ниже тока срабатывания, при котором отключаются силовые контакты

В связи с этим, специалисты рекомендуют учитывать данный фактор и выбирать прибор с мощностью, на 20-30% превышающей суммарную пропускаемую мощность. То есть, при установке на вводе защитного автомата на 16 ампер, реле напряжения должно рассчитываться на более высокий ток в 20-25 А, на одну ступень превышая стандартный ряд.

Защита от перекоса фаз в трехфазной сети

Реле контроля фаз (А) и пример схемы его подключения (В)

Данный трехфазный автомат может обладать следующими функциями:

Производить контроль амплитуды электротока. Если параметр выходит за установленные границы, нагрузка отключается от питания. Как правило, диапазон срабатывания прибора можно настраивать в соответствии с особенностями сети. Данная опция имеется у всех приборов данного типа.
Проверка очередности подключения фаз. Если чередование неправильное питание отключается. Данный вид контроля может быть важен для определенного оборудования. Например, при подключении трехфазных асинхронных электромашин от этого зависит, в какую сторону будет происходить вращение вала.
Проверка обрыва на отдельных фазах, при обнаружении такового нагрузка отключается от сети.
Функция отслеживает состояние сети, как только появляется перекос, происходит срабатывание.

Способы защиты

В быту используются однофазные стабилизаторы напряжения, которые способны защитить электроприборы и технику

Для обеспечения симметричной работы силовых сетей и нормирования величины напряжения в каждой из однофазных линий применяются специальные корректирующие приборы. Эту функцию чаще всего выполняют классические стабилизаторы напряжения. Однако полностью устранить несимметрию в питающих цепях эти приборы не способны, поскольку их назначение – стабилизация только одной фазы. По этой причине защитить всю трехфазную сеть такими устройствами не удается, как и ликвидировать последствия перекоса.

Не исключены ситуации, когда стабилизаторы сами становятся причиной неравномерности распределения электроэнергии по фазам.

Для защиты трехфазных цепей от асимметрии фаз используются следующие организационные и технические приемы:

качественная проработка проекта энергоснабжения, учитывающего неравномерность нагрузок;
использование специальных приборов, с помощью которых удается автоматически выравнивать их (так называемых симметрирующих трансформаторов);
корректировка действующих схем энергопотребления (если ранее были допущены ошибки).

Существенную помощь в защите от асимметрии оказывает специальное блокирующее оборудование (реле контроля фаз и напряжения, например), отключающее линию при обнаружении нарушений.

Выводы и полезное видео по теме

Этот ролик показывает, как и на базе каких электронных компонентов можно сделать твердотельное реле. Автор доходчиво рассказывает обо всех деталях практики изготовления, с какими он столкнулся лично в процессе производства электронного коммутатора:

Видео о проблеме, с которой можно столкнуться после приобретения однофазного ТТР у продавцов из Китая. Попутно проводит своеобразный обзор устройства прибора коммутации:

Самостоятельное изготовление твердотельных реле – вполне возможное решение, но применительно к изделиям под низковольтную нагрузку, потребляющую относительно малую мощность.

Более мощные и высоковольтные приборы сделать своими руками сложно. Да и обойдётся эта затея по финансам в такую же сумму, какой оценивается заводской экземпляр. Так что в случае надобности проще купить готовый прибор промышленного изготовления.

Если у вас появились вопросы по сборке твердотельного реле, пожалуйста, задайте их в блоке с комментариями, а мы постараемся дать на них предельно понятный ответ. Там же можно поделиться опытом самостоятельного изготовления реле или сообщить ценную информацию по теме статьи.
