Маркировка конденсаторов в зависимости от ёмкости

Кодировка маленьких по размерам устройств

Существует специальная цифровая кодировка. Её используют для маркировки маленьких по размерам приборов. Кодировка электроёмкости выполняется согласно стандарту EIA.

Внимание! Ёмкость небольших конденсаторов, например, керамических или танталовых, обычно измеряется в пикофарадах, а больших, например, алюминиевых электролитических, в микрофарадах. Существует специальная таблица таких обозначений, с помощью которой можно быстро подобрать такую же или аналогичную радиодеталь по соответствующему коду

Её можно свободно найти в Интернете

Существует специальная таблица таких обозначений, с помощью которой можно быстро подобрать такую же или аналогичную радиодеталь по соответствующему коду. Её можно свободно найти в Интернете.

В старых маркировках использовалась следующая кодировка. Если нанесено целое двузначное число, значит, значение ёмкость измеряется в пикофарадах, а если нанесена десятичная дробь, значит, параметр определяется в микрофарадах.

Например, радиодеталь с параметром 1000 nF =1 uF будет иметь маркировку 105, с параметрами 820 nF = 0, 82 uF – маркировку 824, а 0,27 uF = 270nF будет обозначено кодом 274.

В настоящее время, если на устройстве нанесено значение, не содержащее буквы, то оно обозначает ёмкость в пикофарадах. Если перед цифрами или после них стоит символ «н» («n»), то это означает, что значение даётся в нанофарадах, если «мк» («m», «u») – микрофарадах. В том случае, когда символ располагается перед числом, цифры в нём обозначают сотые доли. Например, n61 расшифровывается как 0,61нФ. Если символ располагается посередине значения, то на место символа нужно поставить запятую. Сам символ покажет единицы измерения. Например, 5u2 обозначает 5,2 мкФ.

Также в настоящее время используется цифровая кодировка, содержащая три числа. Первые две цифры являются числовыми характеристиками ёмкости. Параметр при этом измеряется в пикофарадах. Если значение меньше 1, то первая цифра – 0. Третья цифра определяет множитель, на который нужно умножить число, получаемое из первых двух цифр.

В случае, когда последнее число находится в диапазоне от 0 до 6, к значению дописывают количество нулей, равное третьей цифре. Например, если указано число 270, то устройство имеет параметр 27 пФ, если 271 – то на 270 пФ.

Если число равно 8, то в этом случае множитель равен 0,01. То есть если указано число 278, то ёмкость будет равна 27 · 10-2 = 0,27. Когда третье число равно 9, то множитель будет 0,1. Например, маркировка 109 указывает на электроёмкость в 1 пФ.

Если в кодировке присутствует символ «R», то параметр указывается в пикофарадах, а символ показывает место расположения запятой. Например, 4R1 расшифровывается как 4,1пФ.

Кодировка больших по размерам устройств

На больших по габаритным размерам конденсаторах маркировка наносится сверху на корпус, причём в данном случае будет присутствовать полная информация о параметрах устройства.

В обозначениях может встречаться значение MF. В приставках Международной системы единиц СИ если перед единицей измерения располагается большая буква М, то это обозначает, что должен использоваться множитель 106. В случае с конденсатором это всё равно будет обозначать микрофарады.

Также может встречаться обозначение МFD или mfd. В данном случае сочетание символов «fd» обозначает farad. Таким образом, если на корпусе написано 5 mfd, то значит, что конденсатор используется на 5 микрофарад.

Маркировка больших по размерам конденсаторов

Таким образом, при ремонте электросхемы, содержащей конденсатор, нужно правильно читать маркировку устройства и соответственно информации подбирать нужный прибор.

Область применения

В фарадах измеряют электрическую ёмкость проводников, то есть их способность накапливать электрический заряд. Например, в фарадах (и производных единицах) измеряют: ёмкость кабелей, конденсаторов, межэлектродные ёмкости различных приборов. Промышленные конденсаторы имеют номиналы, измеряемые в микро-

,нано- ипикофарадах и выпускаются ёмкостью до ста фарад; в звуковой аппаратуре используются гибридные конденсаторы ёмкостью до сорока фарад. Ёмкость т. н. ионисторов (супер-конденсаторов с двойным электрическим слоем) может достигать многих килофарад.

Не следует путать электрическую ёмкость и электрохимическую ёмкость батареек и аккумуляторов, которая имеет другую природу и измеряется в других единицах: ампер-часах, соразмерных электрическому заряду (1 ампер-час равен 3600 кулонам).

Фарад

Фара́д (русское обозначение: Ф; международное обозначение: F; прежнее название — фара́да) — единица измерения электрической ёмкости в Международной системе единиц (СИ), названная в честь английского физика Майкла Фарадея. 1 фарад равен ёмкости конденсатора, при которой заряд 1 кулон создаёт между его обкладками напряжение 1 вольт:

1 Ф = 1 Кл/1 В.

Через основные единицы системы СИ фарад выражается следующим образом:

Ф = А2·с4·кг−1·м−2.

В соответствии с правилами СИ, касающимися производных единиц, названных по имени учёных, наименование единицы «фарад» пишется со строчной буквы, а её обозначение — с заглавной (Ф).

Такое написание обозначения сохраняется и в обозначениях производных единиц, образованных с использованием фарада.

Например, обозначение единицы измерения абсолютной диэлектрической проницаемости «фарад на метр» записывается как Ф/м.

Фарад — очень большая ёмкость для уединённого проводника: ёмкостью 1 Ф обладал бы уединённый металлический шар, радиус которого равен 13 радиусам Солнца (ёмкость же шара размером с Землю, используемого как уединённый проводник, составляла бы около 710 микрофарад).

Ионистор со взаимной ёмкостью в 1 фарад.

В фарадах измеряют электрическую ёмкость проводников, то есть их способность накапливать электрический заряд. Например, в фарадах (и производных единицах) измеряют: ёмкость кабелей, конденсаторов, межэлектродные ёмкости различных приборов.

Промышленные конденсаторы имеют номиналы, измеряемые в микро-, нано- и пикофарадах и выпускаются ёмкостью до ста фарад; в звуковой аппаратуре используются гибридные конденсаторы ёмкостью до сорока фарад. Ёмкость т. н.

ионисторов (супер-конденсаторов с двойным электрическим слоем) может достигать многих килофарад.

Не следует путать электрическую ёмкость и электрохимическую ёмкость батареек и аккумуляторов, которая имеет другую природу и измеряется в других единицах: ампер-часах, соразмерных электрическому заряду (1 ампер-час равен 3600 кулонам).

  • Фарад может быть выражен через основные единицы системы СИ как:
  • с4⋅А2⋅м−2⋅кг−1.
  • Таким образом, его значение равно:

Ф = Кл·В−1 = А·с·В−1 = Дж·В−2 = Вт·с·В−2 = Н·м·В−2 = Кл2·Дж−1 = Кл2·Н−1·м−1 = с2·Кл2·кг−1·м−2 = с4·А2·кг−1·м−2 = с·Ом−1 = Ом−1·Гц−1 = с2·Гн−1,

где Ф — фарад, А — ампер, В — вольт, Кл — кулон, Дж − джоуль, м — метр, Н — ньютон, с — секунда, Вт — ватт, кг — килограмм, Ом — ом, Гц — герц, Гн — генри.

Образуются с помощью стандартных приставок СИ.

Дольные

название

обозначение

величина

название

обозначение

декафарад

даФ

daF

10−1 Ф

децифарад

дФ

dF

гектофарад

гФ

hF

10−2 Ф

сантифарад

сФ

cF

килофарад

кФ

kF

10−3 Ф

миллифарад

мФ

mF

мегафарад

МФ

MF

10−6 Ф

микрофарад

мкФ

µF

гигафарад

ГФ

GF

10−9 Ф

нанофарад

нФ

nF

терафарад

ТФ

TF

10−12 Ф

пикофарад

пФ

pF

петафарад

ПФ

PF

10−15 Ф

фемтофарад

фФ

fF

эксафарад

ЭФ

EF

10−18 Ф

аттофарад

аФ

aF

зеттафарад

ЗФ

ZF

10−21 Ф

зептофарад

зФ

zF

иоттафарад

ИФ

YF

10−24 Ф

иоктофарад

иФ

yF

     применять не рекомендуется      не применяются или редко применяются на практике

  • Дольную единицу пикофарад до 1967 года называли микромикрофарада (русское обозначение: мкмкф; международное: µµF).
  • На схемах электрических цепей и (часто) в маркировке ранних конденсаторов советского производства целое число (например, «47») означало ёмкость в пикофарадах, а десятичная дробь (например, «10,0» или «0,1») — в микрофарадах; никакие буквенные обозначения единиц измерения ёмкости на схемах не применялись… Позже и до сегодняшних дней: любое число без указания единицы измерения — ёмкость в пикофарадах; с буквой н — в нанофарадах; а с буквами мк — в микрофарадах. Использование других единиц ёмкости на схемах не стандартизовано (как и обозначение номинала на конденсаторах). На малогабаритных конденсаторах используют различного рода сокращения: например, после двух значащих цифр ёмкости в пикофарадах указывают число следующих за ними нулей (таким образом, конденсатор с обозначением «270» имеет номинальную ёмкость 27 пикофарад, а «271» — 270 пикофарад)[источник не указан 2428 дней].
  • В текстах на языках, использующих латиницу, очень часто при обозначении микрофарад в тексте заменяют букву µ (мю) на латинскую u («uF» вместо «µF») из-за отсутствия в раскладке клавиатуры греческих букв.

Конденсатор, прибор с нормированной емкостью

Электронный прибор, который специально предназначен для изменения напряжения пропорционально накопленному заряду, называется конденсатором. Практически любые тела в природе образуют между собой конденсатор, но электронным прибором он становится тогда, когда у него строго определенная емкость, что позволяет применять его в радиоэлектронных схемах.

Таким образом, ток в один Ампер, заряжает конденсатор емкостью один Фарад на один Вольт за одну секунду.

Напряжение на конденсаторе не может измениться мгновенно, так как в природе не бывает бесконечной силы тока. Если выводы заряженного конденсатора замкнуть, то сила тока должна быть бесконечной. На самом деле конденсатор и его выводы имеют некоторое внутреннее сопротивление, так что сила тока будет конечной, но может быть очень большой. Аналогично, если разряженный конденсатор подключить к источнику напряжения. Ток будет стремиться к бесконечности и будет ограничен внутренним сопротивлением конденсатора и источника напряжения.

Многие ошибки в переключательных и импульсных схемах связаны с тем, что разработчики забывают учесть тот факт, что напряжение на конденсаторе не может меняться мгновенно. Быстро открывающийся транзистор, подключенный напрямую к заряженному конденсатору, может просто сгореть или очень сильно нагреваться.

Объем панели и генератора Van de Graaff

Конденсаторы обычно представляют собой две пластины, накладывающие слой диэлектрических слоев.

[Емкость между двумя панелями, Φ

] = [Диэлектрическая проницаемость вакуума, F / m ] * [Диэлектрическая диэлектрическая проницаемость между пластинами ] * [Поверхность панели, м² м] / [Расстояние между пластинами, м

[Диэлектрическая проницаемость вакуума, F / m

] приблизительно равна 8,854E-12, [Расстояние между пластинами, м ] намного меньше линейных размеров пластин.

Давайте подумаем о таком интересном случае.

Предположим, у нас есть две панели с определенной разницей потенциалов. Мы начинаем физически проводить их в космосе. Мы используем энергию, потому что панели притягивают друг друга. Напряжение между пластинами будет увеличиваться, потому что заряд остается неизменным, а емкость уменьшается.

Этот принцип основан на работе генератора Ван де Граафа. На конвейерной ленте имеются металлические пластины или зернистые материалы, которые могут нести наполнитель.

Маркировка отечественных конденсаторов

Для всех постсоветских предприятий характерна достаточно полная маркировка радиоэлементов, допускающая незначительные отличия в обозначениях.

Ёмкость

Первым и самым важным параметром конденсатора является емкость. В связи с этим значение данной характеристики располагается на первом месте и кодируется буквенно-цифровым обозначением. Так как единицей измерения емкости является фарада, то в буквенном обозначении присутствует либо символ кириллического алфавита «Ф», либо символ латинского алфавита «F».

Так как фарад – большая величина, а используемые в промышленности элементы имеют намного меньшие номиналы, то и единицы измерения имеют разнообразные уменьшительные префиксы (мили-, микро-, нано- и пико). Для их обозначения используют также буквы греческого алфавита.

  • 1 миллифарад равен 10 -3 фарад и обозначается 1мФ или 1mF.
  • 1 микрофарад равен 10 -6 фарад и обозначается 1мкФ или 1F.
  • 1 нанофарад равен 10 -9 фарад и обозначается 1нФ или 1nF.
  • 1 пикофарад равен 10 -12 фарад и обозначается 1пФ или 1pF.

Если значение емкости выражено дробным числом, то буква, обозначающая размерность единиц измерения, ставится на месте запятой. Так, обозначение 4n7 следует читать как 4,7 нанофарад или 4700 пикофарад, а надпись вида n47 соответствует емкости в 0,47 нанофарад или же 470 пикофарад.

В случае, когда на конденсаторе не обозначен номинал, то целое значение говорит о том, что емкость указана в пикофарадах, например, 1000, а значение, выраженное десятичной дробью, указывает на номинал в микрофарадах, например 0,01.

Ёмкость конденсатора, указанная на корпусе, редко соответствует фактическому параметру и отклоняется от номинального значения в пределах некоторого диапазона. Точное значение емкости, к которой стремятся при изготовлении конденсаторов, зависит от материалов, используемых для их производства. Разброс параметров может лежать в пределах от тысячных долей до десятков процентов.

Величина допустимого отклонения ёмкости указывается на корпусе конденсатора после номинального значения путем проставления буквы латинского или русского алфавита. К примеру, латинская буква J (русская буква И в старом обозначении) обозначает диапазон отклонения 5% в ту или иную стороны, а буква М (русская В) – 20%.

Такой параметр, как температурный коэффициент емкости, входит в состав маркировки достаточно редко и наносится в основном на малогабаритные элементы, применяемые в электрических схемах времязадающих цепей. Для идентификации используется либо буквенно-цифровая, либо цветовая система обозначений.

Встречается и комбинированная буквенно-цветовая маркировка. Варианты её настолько разнообразны, что для безошибочного определения значения данного параметра для каждого конкретного типа конденсатора требуется обращение к ГОСТам или справочникам по соответствующим радиокомпонентам.

Номинальное напряжение

Напряжение, при котором конденсатор будет работать в течение установленного срока службы с сохранением своих характеристик, называется номинальным напряжением. Для конденсаторов, имеющих достаточные размеры, данный параметр наносится непосредственно на корпус элемента, где цифры указывают на номинальное значение напряжения, а буквы обозначают в каких единицах измерения оно выражено.

Например, обозначение 160В или 160V показывает, что номинальное напряжение равно 160 вольт. Более высокие напряжения указываются в киловольтах – kV. На малогабаритных конденсаторах величину номинального напряжения кодируют одной из букв латинского алфавита. К примеру, буква I соответствует номинальному напряжению в 1 вольт, а буква Q – 160 вольт.

Дата выпуска

Согласно “ГОСТ 30668-2000 Изделия электронной техники. Маркировка”, указываются буквы и цифры, обозначающие год и месяц выпуска.

“4.2.4 При обозначении года и месяца сначала указывают год изготовления (две последние цифры года), затем месяц – двумя цифрами. Если месяц обозначен одной цифрой, то перед ней ставят нуль. Например: 9509 (1995 год, сентябрь).

4.2.5 Для изделий, габаритные размеры которых не позволяют обозначать год и месяц изготовления в соответствии с 4.2.4, следует использовать коды, приведенные в таблицах 1 и 2. Коды маркировки, приведенные в таблице 1, повторяются каждые 20 лет.”

Дата, когда было осуществлено то или иное производство, может отображаться не только в виде цифр, но и в виде букв. Каждый год имеет соотношение с буквой из латинского алфавита. Месяца с января по сентябрь обозначаются цифрами от одного до девяти. Октябрь месяц имеет соотношение с цифрой ноль. Ноябрю соответствует буква латинского типа N, а декабрю – D.

Сокращённая запись численных величин

Радиоэлектроника для начинающих

  • При сборке электронных схем волей неволей приходится пересчитывать величины сопротивлений резисторов, ёмкостей конденсаторов, индуктивность катушек.
  • Так, например, возникает необходимость переводить микрофарады в пикофарады, килоомы в омы, миллигенри в микрогенри.
  • Как не запутаться в расчётах?
  • Если будет допущена ошибка и выбран элемент с неверным номиналом, то собранное устройство будет неправильно работать или иметь другие характеристики.

Такая ситуация на практике не редкость, так как иногда на корпусах радиоэлементов указывают величину ёмкости в нанофарадах (нФ), а на принципиальной схеме ёмкости конденсаторов, как правило, указаны в микрофарадах (мкФ) и пикофарадах (пФ). Это вводит многих начинающих радиолюбителей в заблуждение и как следствие тормозит сборку электронного устройства.

Чтобы данной ситуации не происходило нужно научиться простым расчётам.

Чтобы не запутаться в микрофарадах, нанофарадах, пикофарадах нужно ознакомиться с таблицей размерности. Уверен, она вам ещё не раз пригодиться.

Данная таблица включает в себя десятичные кратные и дробные (дольные) приставки. Международная система единиц, которая носит сокращённое название СИ, включает шесть кратных (дека, гекто, кило, мега, гига, тера) и восемь дольных приставок (деци, санти, милли, микро, нано, пико, фемто, атто). Многие из этих приставок давно используются в электронике.

Множитель Приставка
Наименование Сокращённое обозначение
русское международное
1000 000 000 000 = 1012 Тера Т T
1000 000 000 = 109 Гига Г G
1000 000 = 106 Мега М M
1000 = 103 кило к k
100 = 102 Гекто г h
10 = 101 дека да da
0,1 = 10-1 деци д d
0,01 = 10-2 санти с c
0,001 = 10-3 милли м m
0,000 001 = 10-6 микро мк μ
0,000 000 001 = 10-9 нано н n
0,000 000 000 001 = 10-12 пико п p
0,000 000 000 000 001 = 10-15 фемто ф f
0,000 000 000 000 000 001 = 10-18 атто а a

Как пользоваться таблицей?

Как видим из таблицы, разница между многими приставками составляет ровно 1000. Так, например, такое правило действует между кратными величинами, начиная с приставки кило-.

  • Кило  — 1000
  • Мега  — 1 000 000
  • Гига – 1 000 000 000
  • Тера – 1 000 000 000 000

Так, если рядом с обозначением резистора написано 1 Мом (1 Мегаом), то его сопротивление составит – 1 000 000 (1 миллион) Ом. Если же имеется резистор с номинальным сопротивлением 1 кОм (1 килоом), то в Омах это будет  1000 (1 тысяча) Ом.

Для дольных или по-другому дробных величин ситуация похожа, только происходит не увеличение численного значения, а его уменьшение.

Чтобы не запутаться в микрофарадах, нанофарадах, пикофарадах, нужно запомнить одно простое правило. Нужно понимать, что милли, микро, нано и пико – все они отличаются ровно на 1000.

Как видим, разница между 1 микрофарадой и 1 пикофарадой составляет 1 000 000 раз.

Также на практике иногда требуется знать значение в микрофарадах, а значение ёмкости указано в нанофарадах. Так если ёмкость конденсатора 1 нанофарада, то в микрофарадах это будет 0,001 мкф. Если ёмкость 0,01 мкф., то в пикофарадах это будет 10 000 пФ, а в нанофарадах, соответственно, 10 нФ.

Приставки, обозначающие размерность величины служат для сокращённой записи. Согласитесь проще написать 1мА, чем 0,001 Ампер или, например, 400 мкГн, чем 0,0004 Генри.

В показанной ранее таблице также есть сокращённое обозначение приставки. Так, чтобы не писать Мега, пишут только букву М. За приставкой обычно следует сокращённое обозначение электрической величины.

Например, слово Ампер не пишут, а указывают только букву А. Также поступают при сокращении записи единицы измерения ёмкости Фарада. В этом случае пишется только буква Ф.

Наравне с сокращённой записью на русском языке, которая часто используется в старой радиоэлектронной литературе, существует и международная сокращённая запись приставок. Она также указана в таблице.

Главная » Радиоэлектроника для начинающих » Текущая страница

Также Вам будет интересно узнать:

Область применения [ править | править код ]

В фарадах измеряют электрическую ёмкость проводников, то есть их способность накапливать электрический заряд. Например, в фарадах (и производных единицах) измеряют: ёмкость кабелей, конденсаторов, межэлектродные ёмкости различных приборов. Промышленные конденсаторы имеют номиналы, измеряемые в микро-, нано- и пикофарадах и выпускаются ёмкостью до ста фарад; в звуковой аппаратуре используются гибридные конденсаторы ёмкостью до сорока фарад. Ёмкость т. н. ионисторов (супер-конденсаторов с двойным электрическим слоем) может достигать многих килофарад.

Не следует путать электрическую ёмкость и электрохимическую ёмкость батареек и аккумуляторов, которая имеет другую природу и измеряется в других единицах: ампер-часах, соразмерных электрическому заряду (1 ампер-час равен 3600 кулонам).

Область применения[ | ]

В фарадах измеряют электрическую ёмкость проводников, то есть их способность накапливать электрический заряд. Например, в фарадах (и производных единицах) измеряют: ёмкость кабелей, конденсаторов, межэлектродные ёмкости различных приборов. Промышленные конденсаторы имеют номиналы, измеряемые в микро-

,нано- ипикофарадах и выпускаются ёмкостью до ста фарад; в звуковой аппаратуре используются гибридные конденсаторы ёмкостью до сорока фарад. Ёмкость т. н. ионисторов (супер-конденсаторов с двойным электрическим слоем) может достигать многих килофарад.

Не следует путать электрическую ёмкость и электрохимическую ёмкость батареек и аккумуляторов, которая имеет другую природу и измеряется в других единицах: ампер-часах, соразмерных электрическому заряду (1 ампер-час равен 3600 кулонам).

Как они проводят переменный ток


Чтобы убедиться в этом воочию, достаточно собрать несложную схему. Сначала надо включить лампу через конденсаторы C1 и C2, соединенные параллельно. Лампа будет светиться, но не очень ярко. Если теперь добавить еще конденсатор C3, то свечение лампы заметно увеличится, что говорит о том, что конденсаторы оказывают сопротивлению прохождению переменного тока. Причем, параллельное соединение, т.е. увеличение емкости, это сопротивление снижает. Советуем изучить Единица освещенности

Отсюда вывод: чем больше емкость, тем меньше сопротивление конденсатора прохождению переменного тока. Это сопротивление называется емкостным и в формулах обозначается как Xc. Еще Xc зависит от частоты тока, чем она выше, тем меньше Xc. Об этом будет сказано несколько позже.

Другой опыт можно проделать используя счетчик электроэнергии, предварительно отключив все потребители. Для этого надо соединить параллельно три конденсатора по 1мкФ и просто включить их в розетку. Конечно, при этом надо быть предельно осторожным, или даже припаять к конденсаторам стандартную штепсельную вилку. Рабочее напряжение конденсаторов должно быть не менее 400В.

После этого подключения достаточно просто понаблюдать за счетчиком, чтобы убедиться, что он стоит на месте, хотя по расчетам такой конденсатор эквивалентен по сопротивлению лампе накаливания мощностью около 50Вт.

Конденсатор, устройство стандартной емкости

Электронное устройство, специально предназначенное для изменения напряжения пропорционально накопленному заряду, называется конденсатором.

Почти каждое тело естественно образует конденсатор друг с другом, но оно становится электронным устройством, когда оно имеет точно определенную емкость, что позволяет использовать его в радиоэлектронных схемах.

Таким образом, один усилитель подает конденсатор с мощностью одного фарада на один вольт в секунду.

Напряжение на конденсаторе в настоящее время невозможно изменить, поскольку в природе нет бесконечного потока. Если клеммы заряженного конденсатора закрыты, ток должен быть непрерывным.

Фактически, конденсатор и его терминалы имеют некоторое внутреннее сопротивление, поэтому текущая мощность является окончательной, но она может быть очень большой. Аналогично, если разряженный конденсатор подключен к источнику напряжения.

Поток будет склонен к бесконечности и будет ограничен внутренним сопротивлением конденсатора и источником напряжения.

Многие ошибки в коммутационных и импульсных схемах связаны с тем, что разработчики забывают учитывать тот факт, что напряжение на конденсаторе не может быть немедленно изменено. Быстрорастворимый транзистор, который напрямую подключен к заряженному конденсатору, может легко гореть или сильно нагреваться.

Сокращённая запись численных величин

Радиоэлектроника для начинающих

  • При сборке электронных схем волей неволей приходится пересчитывать величины сопротивлений резисторов, ёмкостей конденсаторов, индуктивность катушек.
  • Так, например, возникает необходимость переводить микрофарады в пикофарады, килоомы в омы, миллигенри в микрогенри.
  • Как не запутаться в расчётах?
  • Если будет допущена ошибка и выбран элемент с неверным номиналом, то собранное устройство будет неправильно работать или иметь другие характеристики.

Такая ситуация на практике не редкость, так как иногда на корпусах радиоэлементов указывают величину ёмкости в нанофарадах (нФ), а на принципиальной схеме ёмкости конденсаторов, как правило, указаны в микрофарадах (мкФ) и пикофарадах (пФ). Это вводит многих начинающих радиолюбителей в заблуждение и как следствие тормозит сборку электронного устройства.

Чтобы данной ситуации не происходило нужно научиться простым расчётам.

Чтобы не запутаться в микрофарадах, нанофарадах, пикофарадах нужно ознакомиться с таблицей размерности. Уверен, она вам ещё не раз пригодиться.

Данная таблица включает в себя десятичные кратные и дробные (дольные) приставки. Международная система единиц, которая носит сокращённое название СИ, включает шесть кратных (дека, гекто, кило, мега, гига, тера) и восемь дольных приставок (деци, санти, милли, микро, нано, пико, фемто, атто). Многие из этих приставок давно используются в электронике.

Множитель Приставка
Наименование Сокращённое обозначение
русское международное
1000 000 000 000 = 1012 Тера Т T
1000 000 000 = 109 Гига Г G
1000 000 = 106 Мега М M
1000 = 103 кило к k
100 = 102 Гекто г h
10 = 101 дека да da
0,1 = 10-1 деци д d
0,01 = 10-2 санти с c
0,001 = 10-3 милли м m
0,000 001 = 10-6 микро мк μ
0,000 000 001 = 10-9 нано н n
0,000 000 000 001 = 10-12 пико п p
0,000 000 000 000 001 = 10-15 фемто ф f
0,000 000 000 000 000 001 = 10-18 атто а a

Как пользоваться таблицей?

Как видим из таблицы, разница между многими приставками составляет ровно 1000. Так, например, такое правило действует между кратными величинами, начиная с приставки кило-.

  • Кило — 1000
  • Мега — 1 000 000
  • Гига – 1 000 000 000
  • Тера – 1 000 000 000 000

Так, если рядом с обозначением резистора написано 1 Мом (1 Мегаом), то его сопротивление составит – 1 000 000 (1 миллион) Ом. Если же имеется резистор с номинальным сопротивлением 1 кОм (1 килоом), то в Омах это будет 1000 (1 тысяча) Ом.

Для дольных или по-другому дробных величин ситуация похожа, только происходит не увеличение численного значения, а его уменьшение.

Чтобы не запутаться в микрофарадах, нанофарадах, пикофарадах, нужно запомнить одно простое правило. Нужно понимать, что милли, микро, нано и пико – все они отличаются ровно на 1000.

Как видим, разница между 1 микрофарадой и 1 пикофарадой составляет 1 000 000 раз.

Также на практике иногда требуется знать значение в микрофарадах, а значение ёмкости указано в нанофарадах. Так если ёмкость конденсатора 1 нанофарада, то в микрофарадах это будет 0,001 мкф. Если ёмкость 0,01 мкф., то в пикофарадах это будет 10 000 пФ, а в нанофарадах, соответственно, 10 нФ.

Приставки, обозначающие размерность величины служат для сокращённой записи. Согласитесь проще написать 1мА, чем 0,001 Ампер или, например, 400 мкГн, чем 0,0004 Генри.

В показанной ранее таблице также есть сокращённое обозначение приставки. Так, чтобы не писать Мега, пишут только букву М. За приставкой обычно следует сокращённое обозначение электрической величины.

Например, слово Ампер не пишут, а указывают только букву А. Также поступают при сокращении записи единицы измерения ёмкости Фарада. В этом случае пишется только буква Ф.

Наравне с сокращённой записью на русском языке, которая часто используется в старой радиоэлектронной литературе, существует и международная сокращённая запись приставок. Она также указана в таблице.

Что такое начальная ёмкость?

Начальной или минимальной ёмкостью называется та ёмкость переменного конденсатора, которую он имеет при полностью выведенных пластинах. Начальная ёмкость имеет большое значение для перекрытия диапазона: чем она меньше, тем обычно лучше конденсатор, так как с таким конденсатором в контуре получается значительно большее перекрытие.

Пусть, например, имеется переменный конденсатор с конечной ёмкостью в 500 см и с начальной ёмкостью в 20 см. При введении его подвижных пластин от нуля до максимума ёмкость изменяется в 25 раз (500:20=25).

В формуле Томсона , которая связывает индуктивность контура, ёмкость контура и длину волны, ёмкость находится под корнем. Поэтому при изменении ёмкости конденсатора в 25 раз длина волны изменится не в 25 раз, а в V25; т. е. в 5 раз.

Если начальная волна была 200 м, конечная будет в 5 раз больше, т. е. 1 000 м. Посмотрим, какое перекрытие получится в контуре, если начальная ёмкость переменного конденсатора будет равна не 20 см, а хотя бы 50 см?

В этом случае ёмкость конденсатора при повороте его пластин от минимума до максимума изменится в 10 раз (500:50=10). Длина волны изменится приблизительно (V10) в 3,3 раза, т. е. если начальная волна контура равна 200 м, то конечная будет равна 660 м. Как видим, когда начальная ёмкость конденсатора меньше, то перекрытие получается гораздо большим.

В действительности в контурах, работающих в приёмниках, таких больших перекрытий не получается, потому что к начальной ёмкости переменного конденсатора в приёмнике добавляются ещё как бы “паразитные” ёмкости — ёмкость катушки, ёмкость монтажа, входная ёмкость лампы.

Поэтому начальная ёмкость переменного конденсатора, работающего в приёмнике, всегда бывает значительно больше, чем собственная начальная ёмкость. Таким образом, при расчёте контуров следует учитывать не только одну начальную ёмкость переменных конденсаторов, но и ёмкость монтажа.

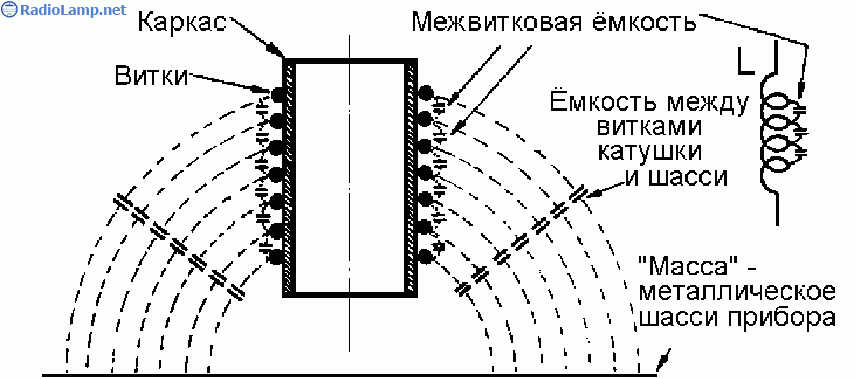

Рис. 1. Межвитковая ёмкость катушки, емкость между витками и шасси.

Некоторые практические конструкции конденсаторов

На практике применяют различные конструкции плоских конденсаторов. Исполнение прибора определяет его характеристики и область применения.

Конденсатор переменной ёмкости

Распространенный тип конденсаторов переменной ёмкости (КПЕ) состоит из блока подвижных и неподвижных пластин, разделенных воздухом или твердым изолятором. Подвижные пластины поворачиваются вокруг оси, увеличивая или уменьшая площадь перекрывания. При выведении подвижного блока межэлектродный зазор остается неизменным, но среднее расстояние между пластинами также увеличивается. Также неизменным остается диэлектрическая проницаемость изолятора. Ёмкость регулируется за счёт изменения площади обкладок и среднего расстояния между ними.

КПЕ в положении максимальной (слева) и минимальной (справа) ёмкости

Оксидный конденсатор

Раньше такой конденсатор назывался электролитическим. Он состоит из двух полосок фольги, разделенных бумажным диэлектриком, пропитанным электролитом. Первая полоска служит одной обкладкой, второй обкладкой служит электролит. Диэлектриком является тонкий слой оксида на одной из металлических полос, а вторая полоса служит токосъёмом.

За счет того, что слой оксида очень тонкий, а электролит вплотную прилегает к нему, стало возможным получить достаточно большие ёмкости при умеренных размерах. Платой за это стало низкое рабочее напряжение – слой оксида не обладает высокой электрической прочностью. При увеличении рабочего напряжения приходится значительно увеличивать габариты конденсатора.

Другая проблема – оксид имеет одностороннюю проводимость, поэтому такие ёмкости применяют только в цепях постоянного тока с соблюдением полярности.

Ионистор

Как показано выше, традиционные методы увеличения ёмкости конденсаторов имеют естественные ограничения. Поэтому настоящим прорывом стало создание ионисторов.

Хотя этот прибор считают промежуточным звеном между конденсатором и аккумулятором, по сути своей это все же конденсатор.

Расстояние между обкладками радикально сокращено благодаря использованию двойного электрического слоя. Обкладками служат слои ионов, имеющих противоположный заряд. Резко повысить площадь обкладок стало возможным благодаря вспененным пористым материалам. В итоге удаётся получить суперконденсаторы ёмкостью до сотен фарад. Врожденная болезнь таких устройств – низкое рабочее напряжение (обычно в пределах 10 вольт).

Развитие техники не стоит на месте – лампы из многих областей вытеснены биполярными транзисторами, их, в свою очередь, замещают униполярные триоды. От индуктивностей при разработке схем стараются избавиться везде, где только возможно. А конденсаторы своих позиций не сдают уже второе столетие, их конструкция принципиально не изменилась со дня изобретения лейденской банки, и перспектив завершения их карьеры не наблюдается.

Что такое конденсатор, где применяется и для чего нужен

Определение ёмкости последовательно или параллельно соединённых конденсаторов — формула

Как измерить ёмкость конденсатора мультиметром?

Что такое конденсатор, виды конденсаторов и их применение

Что такое индуктивность, в чём измеряется, основные формулы

В чём и как измеряется емкость аккумулятора?

Заключение

В высоковольтных цепях нередко применяют последовательное включение конденсаторов. Для выравнивания напряжений на них, необходимо параллельно каждому конденсатору дополнительно подключить резистор сопротивлением от 220 к0м до 1 МОм. Для защиты от помех, в цифровых устройствах применяется шунтирование по питанию с помощью пары – электролитический конденсатор большей емкости + слюдяной, либо керамический – меньшей. Электролитический конденсатор шунтирует низкочастотные помехи, а слюдяной( или керамический) – высокочастотные.

Источники

  • https://hmelectro.ru/article/markirovka-kondensatorov-tsifrovaya-tsvetnaya-eyo-rasshifrovka
  • https://encom74.ru/o-markirovke-kondensatorov-v-tc-keramiceskih-i-importnyh-rassifrovki-oboznacenij/
  • https://instanko.ru/elektroinstrument/markirovka-keramicheskih-kondensatorov-rasshifrovka-tablica.html
  • https://odinelectric.ru/equipment/electronic-components/kak-rasshifrovat-markirovku-kondensatora
  • https://ToolsTver.ru/processy/nominaly-keramicheskih-kondensatorov-tablica.html
  • https://ElectroInfo.net/kondensatory/kak-oboznachajutsja-kondensatory-na-sheme.html

Янв 25, 2021

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
