Как из 220 сделать 380 вольт

Метод использования трех фаз

Ещё один способ получения трёхфазного напряжения — это замена вводного кабеля и электросчётчика. В этом случае однофазное питание квартиры или частного дома меняется на трёхфазное с подключением дополнительных фаз от подъездного щитка или уличной линии электропередач.

Эту работу допускается выполнять только после согласования с электрокомпанией, самовольное подключение считается хищением электроэнергии и влечёт за собой наложение штрафа.

Замену электропитания целесообразно выполнять при установке электроплиты или электроотопления и выполняется для разделения нагрузки по разным фазам и уменьшения потребляемого тока и сечения подводящего кабеля.

Подключение к трёхфазной сети электродвигателей в этом случае будет дополнительным бонусом. Подача питания к одному электродвигателю является финансово невыгодной.

Подключение электродвигателя через конденсатор

Чаще всего вопрос можно ли получить 380 Вольт из 220 задают владельцы небольших трёхфазных двигателей. Такие электромашины можно подключить к сети 220В через два конденсатора — пусковой и рабочий.

Для этого обмотки аппарата необходимо соединить «треугольником». Катушки большинства двигателей подключены по схеме «звезда», при этом все начала обмоток соединены вместе, а к концам присоединяется питающий кабель.

При переключении на схему «треугольник» конец каждой катушки подключается к началу следующей. Эта схема применяется для электромашин мощностью до 5 кВт и приводит к падению мощности и вращающего момента наполовину.

При включении такого двигателя на 220 В к одной из обмоток подключается питание, а параллельно одной из оставшихся присоединяется рабочий конденсатор. Для реверса его необходимо подключить к другой обмотке.

Ёмкость этого конденсатора рассчитывается по формуле:

Сраб(мкФ)=70*Рдвиг(кВт)

Эти элементы необходимо использовать только предназначенные для работы в сети переменного тока. На время пуска электромашины параллельно рабочему конденсатору кратковременно подключается пусковой:

Спус=(2-3)Сраб

Совет! В качестве пусковых допускается применять электролитические конденсаторы.

Кто подключает и где брать разрешение?

Перед подключением составляется договор с электросетевой организацией и хозяином участка. Подключаться следует специально предназначенным для этого оборудованием — это зажимы HEGEL 733 до 35 кв.мм.

Все работы внутри участка по проводке электрических кабелей осуществляются самим владельцем участка. После этого нужно будет составить схему расположения электрических сообщений, если сетевая организация одобрит проведенные работы, то в 30-дневный срок они по закону обязаны произвести подключение, с выдачей документов.

Заявление и разрешение на подключение к городской электросети:

Какая стоимость подключения?

Стоимость подключения зависит от региона, в каждой области свои тарифы, но она в среднем не превышает 550 рублей за подключение к линии в 15 кВт. Это зависит от расстояния до близлежащих электросетей.

Преимущества инвертора 220 в 380

Универсальный инвертор 220 в 380 обладает рядом выгодных преимуществ:

возможность выработки трёхфазного тока 380 В без потери мощности асинхронного двигателя;
возможность применения для подключения моторов с самыми разнообразными характеристиками;
невысокая мощность потребления.

Также плюсами использования инвертора с 220 на 380 считаются такие моменты, как:

уменьшение потребления электроэнергии в связи с возрастанием мощности до пятидесяти процентов;
стабильность работы оборудования, защищённой от воздействия скачков напряжения;
увеличения ресурса работы — плавность запуска и остановки понижают степень износа приборов.

Способы подключения обмоток

Двигатели в быту и любительской практике приводят в действие самые различные механизмы — циркулярно работающую пилу, электрический рубанок, вентилятор, сверлильный станок, насосное оборудование. Не зная, как работают электродвигатели, лучше не лезть в дебри с частотниками. Двигатели бывают:

постоянного
и переменного тока (асинхронные и синхронные).

Механизм включает в себя ротор и статор. Изученный еще в школе принцип электромагнитной индукции лежит в основе принципа их работы. Большая часть производимых электродвигателей являются«асинхронными». Откуда взялось это слово? Частота вращения подвижной детали(ротора) всегда отстаёт от частоты вращения магнитного поля неподвижной (статора). Шкала частот на выходе варьируется – 1000, 1500, 3000… об./мин. И все потому, что ротор способен вращаться на валу с различной скоростью внутри сердечника.

По числу полюсов агрегаты бывают одно-, двух, трехполюсные. В сердечнике статора последних расположено по обмотке на каждую фазу, концы которых выведены к клеммной коробке. За счёт чего можно увеличить скорость асинхронного двигателя (АД) без потери мощности? За счет смены числа пар полюсов.

Для перехода к другим способам, а их существует еще два, нам не обойтись без условных обозначений «звезда» и«треугольник». Три обмотки катушки могут соединяться двумя способами: в точке или по кругу, отсюда произошли названия соединений «звезда», «треугольник».

Что будет, если трёхфазный движок, соединенный треугольником, включить в электросеть 380 В? Пусковые токовые значения в этом случае могут увеличиться в семь раз, что приведёт к сетевой перегрузке. Имея дело с двигателями, нужно, быть предельно внимательными. Покупая товар, непременно задумайтесь, если на шильдиках изображён значок треугольник/звезда (а не наоборот звезда/треугольник) при том же напряжении 220/380 В.

Чем трехфазное напряжение отличается от однофазного

Современные жилые дома и абсолютное большинство промышленных предприятий подключены к сети по трёхфазной четырёхпроводной схеме электропитания.

Согласно новым стандартам для повышения безопасности потребителей к ним добавляется пятый заземляющий проводник, который используется только в аварийной ситуации и служит не для подачи напряжения, а для защиты от поражения электрическим током.

Все проводники в трёхфазной сети имеют своё обозначение:

L1, L2, L3 — линейные (фазные) провода, по которым подаётся напряжение;
N или PEN — рабочая нейтраль, служащая для соединения потребителей с глухозаземлённой нейтралью трансформатора;
РЕ — защитное заземление.

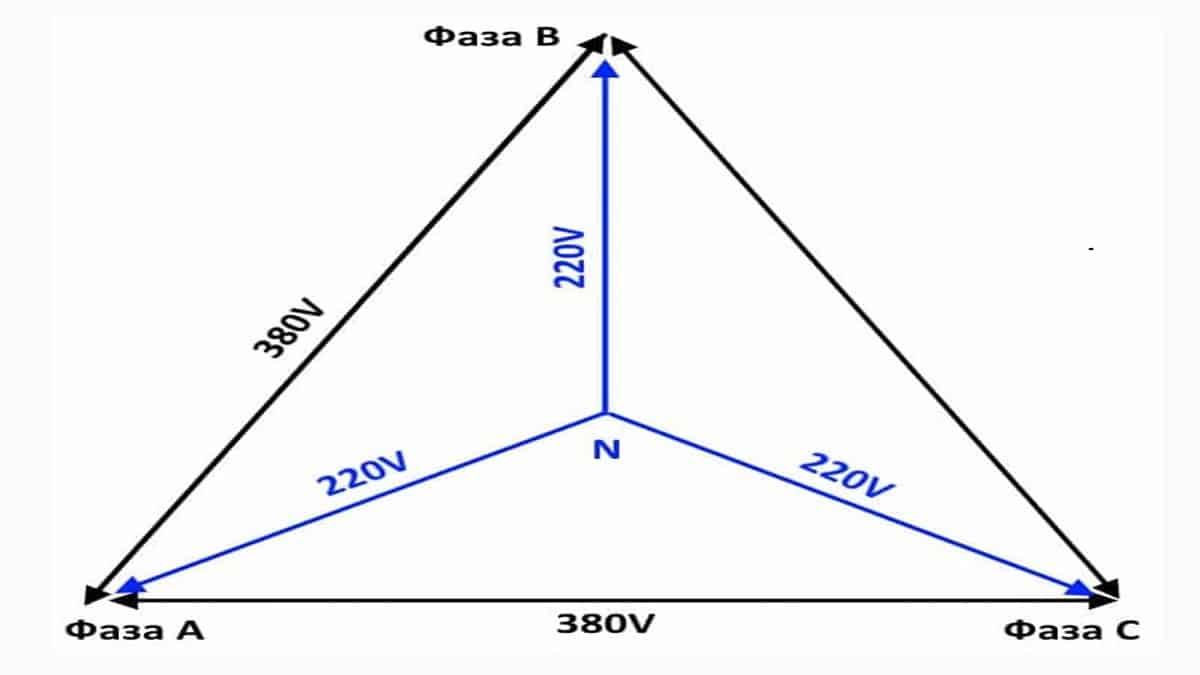

В такой схеме электроснабжения имеется две величины напряжения:

Линейное. Измеряется между двумя линейными проводами и достигает 380 В. На трансформаторных подстанциях и РП оно обозначается 0,4 кВ. Для него необходимы четыре проводника — три питающих L1, L2, L3 и нейтраль N, по которой протекает уравнительный ток.
Фазное. Измеряется между одним из линейных проводников и нейтралью. Оно составляет 220 В. Именно оно необходимо для большинства бытовых электроприборов и подаётся в квартиру по двум проводам — фаза L и нейтраль N.

Однофазное напряжение является частным случаем трехфазного напряжения и получается при подключении потребителя к фазному и нейтральному проводам. Многоквартирные дома и гаражные кооперативы подключаются к четырёхпроводной трёхфазной сети (с заземляющим проводом РЕ пятипроводной), а к отдельным потребителям подводятся только два провода.

Для частных домов и дач это разделение выполняется на линии электропередач, от которых отходит два или три провода. Третий проводник в бытовой электропроводке заземляющий (защитный) и не участвует в питании электроприборов.

Важно! При обрыве нейтрального проводника напряжение в розетке может колебаться от 0 до 380 В, что пагубно влияет на электроприборы. Это так же относится к электродвигателям, включённым в трёхфазную сеть

Для защиты от выхода аппаратуры из строя желательно установить реле напряжения РН, отключающее питание в аварийной ситуации.

Однако основное отличие между трёхфазной и однофазной сетями не в величине напряжения и количестве проводов. Главная особенность трёхфазной сети заключается в том, что напряжение в питающих проводниках сдвинуто относительно друг друга на 120°.

Этот сдвиг обеспечивается расположением обмоток в генераторах на электростанции и необходим для обеспечения вращающего момента в электродвигателях. Кроме того, сдвиг фаз позволяет уменьшить сечение нейтрального провода.

В трёхфазной сети по нему протекает не полный ток нагрузки, а только уравнительные токи, которые тем меньше, чем равномернее потребители распределены по отдельным фазам.

Электродвигатель в качестве генератора

Кроме разного способа преобразований есть ещё один метод, как из 220 Вольт сделать 380. Это получение такого питания по системе двигатель-генератор.

При этом в качестве двигателя используется однофазная машина, например, от стиральной машины или пылесоса, а в качестве генератора необходимо установить синхронный генератор или двигатель. Вместо синхронной машины можно использовать асинхронную, но для этого в роторе необходимо разместить постоянные магниты большой мощности.

Такой способ реализовать достаточно сложно из-за трудности согласования скорости вращения электромашин и невозможности регулировки выходного напряжения.

На практике намного проще взять готовый дизельный или бензиновый генератор, предназначенный для резервного питания при отключении электроэнергии, а при наличии такого аппарата с неисправным двигателем его просто заменить новым или отремонтировать.

Что можно переделывать

Для переделки подойдут маломощные электродвигатели 380 Вольт: до 3 кВт. Теоритически переподключаются и мощные моторы. Но это дополнительно повлечет за собой установку отдельного автомата в электрощите и проведение специальной проводки. И эти работы теряют смысл, если вдруг обнаруживается, что такую нагрузку не потянет вводной кабель.

Читать также: Размеры подъемника для легковых автомобилей

Даже если ваша сеть держит высокие нагрузки, и вам удалось переделать двигатель от 3 кВт с 380 на 220 Вольт, вы огорчитесь при первом его пуске в ход. Запуск будет тяжелым. Вы решите, что труд был напрасным. Поэтому если переделывать, то именно маломощные модели.

Соединение «треугольником»

Для получения большей мощности при подключении к бытовой сети схема «треугольник» более предпочтительна. В этом случае можно добиться получения 70% мощности от номинальной. Для этого концы обмоток последовательно соединяются с началом следующих:

конец обмотки фазы «А» с началом обмотки «В»;
конец «В» — с началом «С»;
конец «С» — с началом «А».

Соединения двух пар обмоток подключаются к проводам сети напрямую, а третьей – через рабочий конденсатор, подключенный к одному из двух контактов питания.

Запуск двигателя, подключенного таким образом, производится через рабочий конденсатор. Однако при наличии нагрузки на двигатель он не сможет запуститься или будет крайне медленно набирать обороты. Поэтому необходимо использование дополнительных пусковых конденсаторов. Они включаются в момент пуска двигателя на 2-3 секунды, пока обороты составят хотя бы 70% от номинальных. После чего конденсатор отключается.

Для использования пусковых конденсаторов удобно использовать специальную пусковую кнопку. Она имеет две пары контактов, первая остается замкнутой только в момент удержания кнопки, а вторая размыкается лишь при выключении.

Направление вращение зависит от контакта, к которому подключена третья обмотка (подключаемая через конденсатор). Поэтому для управления вращением можно подключить ее через двухпозиционный переключатель, соединенный с одной и другой обмотками. Таким образом двигатель будет вращаться в разные стороны при переключении тумблера переключателя.

Это интересно: Закон Ома для участка цепи и полной цепи — формулы и объяснение

Плюсы и минусы трехфазной и однофазной сети

Использование для питания частного дома трёхфазного напряжения 380 В имеет ряд отличий от однофазного 220 В, поэтому при принятии решения о подключении к такой сети следует изучить все достоинства и недостатки такой схемы электроснабжения.

У трёхфазной сети есть ряд преимуществ перед однофазной:

Меньшее сечение подходящего кабеля. При равномерном распределении нагрузки по фазам имеется возможность повышения общей мощности электроприборов.
Подключение трёхфазных электродвигателей без дополнительных устройств и потери мощности. Обычные асинхронные электродвигатели при включении в однофазную сеть теряют значительную часть момента или необходимо приобрести специальный преобразователь.
Дополнительные возможности модернизации и ремонта электропроводки. Зная, как из 380 получается 220, можно изменять подключение электроприборов в зависимости от конкретной ситуации.

Кроме того, в некоторых случаях подвод к зданию трёхфазного питания позволяет получить в электрокомпании разрешение на повышение потребляемой мощности.

Кроме достоинств трёхфазная схема электроснабжения имеет и недостатки:

необходимо получить разрешение на изменение схемы в электрокомпании;
дополнительные затраты на замену питающего кабеля;
увеличенные размеры и стоимость аппаратуры во вводном щитке.

Подключение электродвигателя 380В на 220В

Подключение электродвигателя 380В на 220В выполняется через конденсатор

Для такого подключения необходимо использовать бумажные (или пусковые) конденсаторы, при этом ВАЖНО чтобы номинальное напряжение конденсатора было больше либо равно напряжению сети. Могут применяться конденсаторы следующих марок (типов):

МБГО, МБГЧ, МБГП, МБГТ, МБГВ, КБГ, БГТ, ОМБГ, K42-4, К42-19 и др.

Емкость конденсатора можно определить по формулам приведенным ниже, либо с помощью онлайн расчета емкости.

Первое, что необходимо сделать — это правильно соединить выводы обмоток электродвигателя. Как уже известно из статьи: схемы соединения обмоток электродвигателя обмотки электродвигателя можно соединить по схеме «звезда» (обозначается — Y) или по схеме «треугольник» (обозначается — Δ), при этом, как правило для подключения электродвигателя на 220В применяется схема «треугольник» , что бы определиться со схемой соединения обмоток необходимо посмотреть паспортные данные электродвигателя на прикрепленном к нему шильдике:

Запись: «Δ/ Y 220/380V» обозначает, что для подключения данного электродвигателя на 220В необходимо соединить его обмотки по схеме «треугольник», а для подключения на 380В — по схеме «звезда», как это сделать читайте здесь.

Второе, с чем необходимо определиться — это как будет производиться запуск электродвигателя, под нагрузкой (когда уже в момент запуска электродвигателя к его валу приложена нагрузка и он не может свободно вращаться) либо без нагрузки (когда вал электродвигателя в момент запуска свободно вращается, например наждак, вентилятор, циркулярная пила и т.п.).

При запуске двигателя без нагрузки применяется 1 конденсатор который называется рабочим, а при необходимости запуска двигателя под нагрузкой в схеме, помимо рабочего, дополнительно применяется 2-ой конденсатор который называется пусковым, он включается только в момент запуска.

Разберем схемы подключения электродвигателя 380 на 220 для обоих случаев:

Типы инверторов

Форма генерируемого инвертором напряжения бывает разнообразной:

синусоидальная;
приближённая к синусоидальной;
импульсная.

Однофазные преобразователи бывают двух видов: выдающие чистый синус, либо модифицированную выходную синусоиду. Последняя является упрощённой формой сигнала сети и допускается большинством стандартных электроприборов.

Чистую синусоиду требуют аппараты, оснащённые электродвигателем или трансформатором, а также устройства способные работать только с такой формой напряжения.

Трёхфазные преобразователи в основном используют при необходимости создать трёхфазный ток для электрических двигателей. Обмотки двигателя здесь будут напрямую подключены к выходу преобразователя. Мощность его должна выбираться в зависимости от её максимального значения для прибора-потребителя.

Обыкновенно инвертор функционирует в трёх рабочих режимах:

режим пуска — используется при заряде ёмкости, пуске холодильника и пр. В этом режиме мощность может на мгновения превысить номинал преобразователя в два раза, однако это считается нормальным для большинства устройств;
длительный — режим, работы по номиналу преобразователя;
перегрузочный — включается в случаях превышения номинала мощностью потребляющего энергию прибора (в 1,3 раза), позволяет стандартной модели инвертора работать до получаса.

Принцип работы

Механизмы понижения 380 вольт до 220 можно описать с помощью коэффициента трансформации и схем подключения обмоток. Существуют три пути преобразования:

Если число витков первичных и вторичных обмоток равно, то коэффициент трансформации Кт равен 1. В этом случае для получения 220 В из 380 первичную обмотку подключают по схеме звезда, а вторичную — треугольником. Получается три фазы с линейным напряжением 220 вольт.
Если схемы подключения обмоток одинаковы, например звезда-звезда или треугольник-треугольник, то для получения напряжения 220 вольт используют учет коэффициента трансформации. Подбирается он отношением количества витков первичной катушки к вторичной.
В случаях когда коэффициент трансформации равен 1 и соединение обмоток на обеих катушках одинаковы – преобразования напряжения не происходит. Такое устройство используется как разделительный трансформатор.

По-существу, в первом и втором случаях это также разделительный трансформатор, но с преобразованием 380 на 220, так как он имеет гальваническую развязку между катушками высшего и низшего напряжения. При использовании такой схемы безопасность обеспечивается при условии отсутствия заземления у потребителей. Однако из множества областей применения, основная функция описываемых разделительных трансформаторов — это предоставить бытовым потребителям привычные 220 вольт из промышленных 380.

Почти все бытовые электроприборы рассчитаны на напряжение 220 В. Мы, не задумываясь, включаем их в розетку и наслаждаемся работой устройств. Но иногда требуется подключить асинхронный двигатель, рассчитанный на 380 В. Для его запуска можно использовать специальную схему, которая позволяет подключать электромотор к однофазной сети, но при этом придётся смириться с потерей мощности. Можно ли однофазную сеть превратить в трехфазную и как из 220 Вольт сделать 380?

Оказывается, такая возможность есть. Существует несколько способов получить 380 В из однофазной сети. Ниже мы покажем, как это сделать, но для начала разберёмся в том, чем отличается однофазная сеть от трёхфазной.

Как подключить через конденсаторы

Для начала определитесь, какая схема собрана на ЭД. Для этого откройте крышку-барно, куда выводятся клеммы АД, и посмотрите, сколько проводов выходит из устройства (чаще всего их шесть).

Обозначения имеют следующий вид: С1-С3 — начала обмотки, а С4-С6 — ее концы. Если между собой объединяются начала или концы обмоток, это «звезда».

Сложнее всего обстоят дела, если с корпуса просто выходит шесть проводов. В таком случае нужно искать на них соответствующие обозначения (С1-С6).

Чтобы реализовать схему подключения трехфазного ЭД к однофазной сети, требуются конденсаторы двух видов — пусковые и рабочие.

Первые применяются для пуска электродвигателя в первый момент. Как только ротор раскручивается до нужного числа оборотов, пусковая емкость исключатся из схемы.

Если этого не происходит, возможные серьезные последствия вплоть до повреждения мотора.

Главную функцию берут на себя рабочие конденсаторы. Здесь стоит учесть следующие моменты:

Рабочие конденсаторы подключаются параллельно;
Номинальное напряжение должно быть не меньше 300 Вольт;
Емкость рабочих емкостей подбирается с учетом 7 мкФ на 100 Вт;
Желательно, чтобы тип рабочего и пускового конденсатора был идентичным. Популярные варианты — МБГП, МПГО, КБП и прочие.

Если учитывать эти правила, можно продлить работу конденсаторов и электродвигателя в целом.

Расчет емкости должен производиться с учетом номинальной мощности ЭД. Если мотор будет недогружен, неизбежен перегрев, и тогда емкость рабочего конденсатора придется уменьшать.

Если выбрать конденсатор с емкостью меньше допустимой, то КПД электромотора будет низким.

Помните, что даже после отключения схемы на конденсаторах сохраняется напряжение, поэтому перед началом работы стоит производить разрядку устройства.

Также учтите, что подключение электродвигателя мощностью от 3 кВт и более к обычной проводке запрещено, ведь это может привести к отключению автоматов или перегоранию пробок. Кроме того, высок риск оплавления изоляции.

Чтобы подключить ЭД 380 на 220В с помощью конденсаторов, действуйте следующим образом:

Соедините емкости между собой (как упоминалось выше, соединение должно быть параллельным).
Подключите детали двумя проводами к ЭД и источнику переменного однофазного напряжения.
Включайте двигатель. Это делается для того, чтобы проверить направление вращения устройства. Если ротор движется в нужном направлении, каких-либо дополнительных манипуляций производить не нужно. В ином случае провода, подключенные к обмотке, стоит поменять местами.

С конденсатором дополнительная упрощенная — для схемы звезда.

С конденсатором дополнительная упрощенная — для схемы треугольник.

Схемы Звезда и Треугольник в трехфазной сети

Существуют различные вариации включения нагрузки с рабочим напряжением 220 и 380 Вольт в трехфазную сеть. Эти схемы называются “Звезда” и “Треугольник”.

Когда нагрузка рассчитана на напряжение 220В, то она включается в трехфазную сеть по схеме “Звезда”, то есть к фазному напряжению. При этом все группы нагрузки распределяются так, чтобы мощности по фазам были примерно одинаковы. Нули всех групп соединены вместе и подключены к нейтральному проводу трехфазного ввода.

В “Звезду” подключены все наши квартиры и дома с однофазным вводом, другой пример – подключение ТЭНов в мощных калориферах и конвектоматах.

Когда нагрузка на напряжение 380В, то она включается по схеме “Треугольник”, то есть к линейному напряжению. Такое распределение по фазам наиболее типично для электродвигателей и другой нагрузки, где все три части нагрузки принадлежат к единому устройству.

Теория

На промышленных электростанциях генераторы вырабатывают трёхфазный ток, и повышают его напряжение до десятков и даже сотен киловольт. По линиям электропередач электричество поставляется потребителям. Но перед этим ток поступает на силовой трансформатор, который понижает напряжение до 380 В. Из распределительной подстанции электроэнергия поступает в потребительскую сеть.

В трёхфазной сети ток подаётся таким образом, что все три сдвинуты относительно друг друга на 120 градусов. Напряжение между фазами составляет 380 В, а между фазой и нейтралью 220 В (см.рис. 1). Именно это напряжение подаётся в каждую квартиру.

Рис. 1. Структура трёхфазного тока

Так как нашей целью является получение 380 В именно из однофазной сети, то перейдём к способам преобразования 220 В на 380.

Использование преобразователей напряжения

В современных жилых домах распределение электроэнергии по квартирам осуществляется с помощью однофазных сетей переменного тока, с напряжением 220 вольт. Однако иногда возникает необходимость в получении напряжения 380 вольт для питания бытовых металло- и деревообрабатывающих станков, позволяющих обрабатывать небольшие детали.

Для этих целей требуется преобразователь напряжения 220 в 380в, получивший широкую известность как инвертор. Помимо выполнения основных функций, преобразователь осуществляет регулировку частоты двигателей. Данная мера способствует значительному снижению потребления электроэнергии по сравнению с тем оборудованием, частота которого остается неизменной. В основе принципа работы инверторных устройств лежит метод двойного преобразования частоты. В результате, на выходе формируется трехфазная линейная система напряжений 220 вольт.

Устройство преобразователя включает в себя защитную систему, предупреждающую вероятность появления перегрузок по силе тока и короткому замыканию. Кроме того, обеспечивается предохранение инвертора от перегрева. Применение современных моделей этих устройств способствует плавному пуску двигателей, когда стартовое напряжение возрастает в его соотношении с фазным током. Данное соотношение представляет собой постоянную величину.

Благодаря небольшой массе и незначительным габаритным размерам, инверторы легко переносятся с места на место, что имеет большое значение при использовании их в домашних условиях. Однако, несмотря на все достоинства, преобразователи имеют один существенный недостаток – слишком высокую стоимость. Поэтому, если трехфазное оборудование используется редко, покупка инвертора будет экономически нецелесообразна.

Куда подключать заземление

Кроме нейтрали и фазы в современной электропроводке используется ещё один проводник — защитное заземление. К нему присоединяются корпуса электроприборов и светильников.

При нарушении изоляции между этими деталями и элементами, находящимися под напряжением, возникает короткое замыкание или появляется ток утечки. В результате этого явления происходит отключение автоматического выключателя или дифференциальной защиты, соответственно.

В современной системе электроснабжения жилых домов используются три схемы заземления:

TN-C. Старая система заземления, при которой заземление линий электропередач осуществляется только в подстанции, на нейтрали вторичной обмотки трансформатора, после чего к потребителю подводится совмещённый проводник PEN, выполняющий одновременно функцию заземления и нейтрали. В этом случае вместо защитного заземления имеет место защитное зануление и подключать к нему корпуса электроприборов запрещено ПУЭ 1.7.132. Для защиты людей от поражения электрическим током в такой системе необходимо использовать УЗО или дифавтомат.
TN-C-S. Это более современная система, при которой во вводном щитке совмещённый провод PEN разделяется на нейтраль N и заземление РЕ. Место разделения при этом подключается к контуру заземления здания. Согласно ПУЭ п.1.7.135 после разделения соединение этих проводников запрещено. Заземляющий провод в квартирной электропроводке в данной системе необходимо присоединять именно к проводнику РЕ.
TN-S. Самая современная схема, при которой электроснабжение осуществляется при помощи пяти проводов — три фазных L1, L2 и L3 , нейтраль N и заземление РЕ. В этом случае заземление присоединяется только к заземляющему проводнику.

В крайнем случае, допускается подключать защитное заземление к отдельному контуру, изготовленному согласно нормам ПУЭ п.п.1.7.100-118. В этом случае получится система заземления ТТ.

Важно! Использовать в качестве заземлителя водопроводные, канализационные или отопительные трубы запрещено

Первый способ – электромеханическое преобразование

Для того чтобы получить результат своими руками и наиболее простым путем, надо построить электромеханический преобразователь напряжения. Для этого потребуется минимум усилий, поскольку надо лишь найти его готовые компоненты. Чтобы получить максимальную эффективность преобразования, они следующие:

трехфазный синхронный генератор подходящей мощности;
коллекторный электродвигатель, аналогичный по мощности синхронному генератору;
мощный ЛАТР.

Валы двигателя и генератора жестко соединяются. Двигатель присоединяется к электрической сети через ЛАТР. С генератора снимаются три фазы по любой схеме (звезда или треугольник). Число оборотов двигателя под нагрузкой будет уменьшаться, поэтому ЛАТР позволит это исправить. Такая регулировка получается ручной и неудобной. Особенно если нагрузка будет быстро изменяться. Но альтернативой для нее может быть только та или иная автоматика. Простейшее решение – центробежный регулятор оборотов. Его контакты можно вывести на корпус через кольца и щетки.

А чтобы уменьшить износ контактов, коллекторный двигатель необходимо присоединить к сети через симистор, управляемый центробежным регулятором. Настроив его на число оборотов, соответствующее частоте 50 Гц электрогенератора, можно спокойно работать, не опасаясь изменения нагрузки и напряжения электросети. Для менее мощных потребителей порядка 1…2 кВт достаточно возбуждения от магнитного ротора, для более мощных потребуется возбуждение от постоянного тока. Для управления возбуждением целесообразно использовать диммер с выпрямителем.

Применение трёхфазного трансформатора

В том случае, если из электродвигателя выходить только три вывода, переключить обмотки в «треугольник» без разборки невозможно, а при схеме «звезда» слишком велики потери мощности. В этом случае для получения напряжения 380 вольт используется повышающий трёхфазный трансформатор или автотрансформатор.

При этом к двум клеммам первичной обмотки однофазное питание подаётся напрямую, а к третьей через конденсатор. Его параметры рассчитываются аналогично включению в однофазную сеть трёхфазной электромашины.

Такая схема применяется достаточно редко из-за необходимости использовать дополнительное устройство.

Где применяются преобразователи частоты однофазный вход-выход 1 ф. 220 В

Асинхронные двигатели (АД) чаще применяются в быту, нежели в промышленности, в частности в системе однополюсных канальных вентиляторов и водяных насосов. Не секрет, что возникают затруднения, связанные с регулировкой скорости вращения АД. В чем и состоит задача однополюсных преобразователей частоты вход-выход 220-220.

Неравномерность крутящего момента может привести к аномальному шуму и вибрации в агрегате. Для регулировки скорости трехфазных электродвигателей применяются однополюсные частотники 220/380 В(вход/выход), иногда со специальным контроллером, служащим для управления устройством.

Такие виды преобразователей предназначаются для работы в технологическом (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климата и кондиционирования и т.п.). Модели выпускаются с возможностью крепления на ДИН-рейку. Имеют широкий диапазон регулировки частоты на выходе. Умный пульт управления обеспечивает комфортные условия рабочей обстановки.

Дабы избежать осложнений, с которыми часто встречаются в процессе эксплуатации 3-х полюсных электродвигателей в однофазных сетях, следует придерживаться правил:

мощность двигателя, применяемого в качестве ЧП, выбирается большей, чем мощность подсоединяемого к нему электропривода;
на практике преобразователи мощностью 4 кВт способны решать все существующие хозяйственные проблемы в частном доме. Можно ориентироваться на нагрузку 2-3 кВт, что приемлемо для энергосети;
рабочий ток преобразователя в обычном режиме должен быть больше, чем указанно его значение в паспорте данного типа электродвигателей (иначе ЧП просто сгорит);
подключение преобразователя осуществляется в строгой последовательности: первым запускается ЧП, затем 3-х полюсные потребители. Выключается оборудование в обратной последовательности.

Конструкционные особенности

Преобразователь включает в себя защитную систему, которая предупреждает возможную перегрузку по токам коротких замыканий и скачкам напряжения, и предохраняет от перегревания. Разработанные модели инвертора с 220 на 380 осуществляют плавный запуск двигателя, обеспечивающий возрастание напряжения на старте при неизменной величине его соотношения с фазным током.

Масса и объёмы инвертора допускают его транспортировку, однако стоит такой прибор недёшево. В связи с этим приобретение инвертора при редком использовании трёхфазных электроприборов считается нецелесообразным.

Усовершенствованные модели предлагают набор дополнительных опций, таких как:

комплект удлинительных кабелей и шлейфов;
пульты дистанционного управления;
датчики технологических параметров;
тормозные резисторы и прерыватели;
входные и выходные фильтры; платы сопряжения и модуля и пр.
