Что такое перекос фаз, причины возникновения и возможность устранения?

О перекосе фаз «на пальцах»

Перекос напряжений в первом приближении можно сопоставить с шариком, который положен на рычажные весы с коромыслом. Вес шарика можно отождествить с потребляемой мощностью.

В состоянии равновесия шарик будет находиться посредине. Если же коромысло наклонится, то шарик начнет скатываться. Чем ближе шарик к концу коромысла, тем труднее восстановить равновесие таких весов.

В трехфазной электросети относительно перекоса складывается примерно такая же ситуация. С одной стороны, проблема осложняется тем, что вес шарика неизвестен, и он к тому же движется. С другой стороны, у весов коромысло уже с тремя плечами.

Поэтому, по какому коромыслу покатится шарик не понятно. Если вовремя шарик не остановить, то он с конца коромысла упадет на чашу весов, и без вмешательства извне установить весы в равновесие не удастся.

Для выравнивания разности потенциалов в трехфазную сеть был добавлен дополнительный провод, который назвали нулевым или «нейтралью». Величина тока, присутствующая в нейтральной шине, осуществляет компенсацию разности токов отдельных фаз, которые могут существенно отличаться своими значениями. Вследствие этого выравнивается фазовая разность потенциалов.

На графике этот процесс можно изобразить, например,так:

Линии зеленого цвета показывают состояние равновесия. Красным цветом отображены примерные изменения напряжения, которые могут возникнуть при перекосе напряжений в случае трехфазной сети.

Если величина вектора «Фаза С — точка N’» будет больше 300 вольт, то возникает аварийная ситуация. При совпадении точки N с «фазой А» либо с «Фазой В» (предельные значения аварийного положения), то перекос фаз (отрезок N – N’) приблизится к своему крайнему значению и составит 220 вольт в этом случае вектор «Фаза С – N’» будет соответствовать напряжению 380 вольт, взамен номинальных 220 вольт.

Напряжения в трехфазной сети

Вначале перед тем, как перейти к рассмотрению вопроса о перекосе фаз и к какой опасности он приводит, не лишним будет напоминание о видах напряжений, существующих в трехфазной сети, и некоторых других нюансах.

Напряжения (токи) рассматриваемой сети, по отношению к активной нагрузке, сдвинуты по циклу на 120 градусов. Между любыми двумя фазами присутствует линейное напряжение, величина которого составляет 380 В. Провод любой из трех фаз, по отношению к нулевому проводу, имеет значение напряжения 220 В, которое называется фазным напряжением.

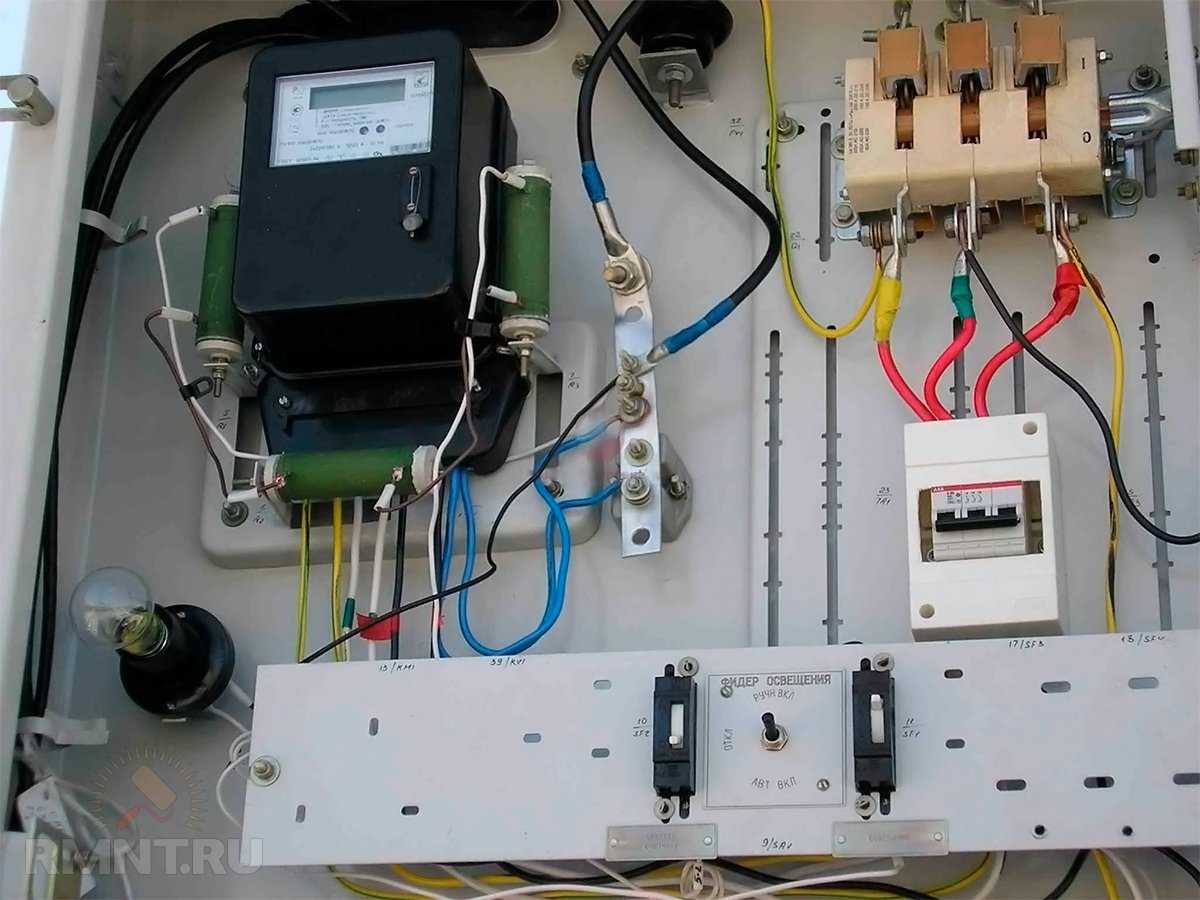

В современных электрических кабелях жилы имеют цветовую окраску, в соответствии с которой принято их подключать к электросети. Нулевой проводник всегда обозначается синим цветом, а «земляной» — желтым с зелеными полосками.

Для подключения линейного напряжения используются любые другие цвета, кроме отмеченных двух. В зависимости от производителя кабелей набор цветных проводников, подключаемых к фазным шинам, может варьироваться в различных сочетаниях.

Если потребитель электроэнергии нуждается в однофазном напряжении, то он аналогично и называется. К нему подводится как минимум два провода, не считая «земляного», от нейтрали и провода фазного напряжения (220 В). Потребители электроэнергии считаются трехфазными, если для питания требуют напряжения 380 вольт.

Если суммарная мощность электроэнергии составляет меньше 10 кВт, то к таким потребителям, по большей части, подводят однофазное напряжение. Когда в дом введено такое напряжение и нейтральный проводник, то следует обязательно позаботиться об оборудовании надежного контура заземления. Иначе, вероятная возможность фазового перекоса может вызвать необратимые последствия с печальным исходом.

Перекос по фазам в трехфазной сети

В трехфазной сети силового кабеля периодически возникает такое явление, как перекос по фазам. Это может привести к значительному падению мощности в электрооборудовании (электродвигателе, трансформаторе) и выходу их из строя. В этой статье мы расскажем, что такое перекос фаз в трехфазной сети, почему происходит это явление и какие имеет последствия.

Вообще перекос по фазам – явление достаточно распространенное. И если оно остается в рамках допустимых значений, указанных в ГОСТ и ПУЭ, то большой беды в этом нет. Так, максимальная разница между токами проводника с наименьшей нагрузкой и токами проводника с наибольшей составляет 30% – это значение в пределах нормы. Для панелей ВРУ оно составляет 15%.

Все в том же ГОСТ указано, что максимальная разница по фазам в обратной последовательности должна составлять 2%.

Почему возникает перекос по фазам

Обратите внимание

Этому есть несколько причин. Основная – неравномерное и несбалансированное распределение фазовой нагрузки, когда одна фаза получает избыточное питание, а две другие, соответственно, недостаточное.

В однофазной сети нагрузка также может меняться, например, при одновременном включении нескольких мощных электроприборов. Тогда мощность сети сразу падает, оборудование перестает работать или же выходит из строя.

Особенно сильно страдают электродвигатели. Диагностировать проблему и узнать, где именно происходит перекос по фазам можно с помощью токоизмерительных клещей.

Трехфазная электрическая сеть имеет заземленную нейтральную жилу, которая выравнивает перекос, если таковой случился. Но если она обрывается, роль нейтральной жилы берет на себя одна из фазовых. И в этом случае на ней будет 380 В, а на других жилах – 127 и меньше.

Негативные последствия перекоса

Негативные последствия перекоса по фазам можно разделить на три типа:

  1. Повреждение электроприборов, вывод их из строя.

  2. Повреждение генераторов и трансформаторов электросети.

  3. Увеличение расходов на эксплуатацию электросети, снижение ее безопасности и надежности.

Из-за того что электроэнергия распределяется по проводникам неравномерно, в электросети значительно увеличивается потребление электричества. Трехфазная сеть, у которой образовалась несимметрия, может снизить срок эксплуатации электроприборов и бытовой техники.

Неравномерное распределение электричества заметно повышает его расход в сети. А вот срок эксплуатации бытовой и цифровой техники наоборот, может снизиться.

Если мы говорим об автономном электрогенераторе, то у него повысится расход топлива, и так же ухудшится надежность.

Как бы то ни было, все эти процессы негативного свойства, и чтобы их избежать, необходимо заранее предпринять меры по защите.

Первой и одной из наиболее распространенных защитных мер является установка в сеть стабилизатора напряжения. Для установки в трехфазную сеть используются стабилизаторы, состоящие из трех однофазных. Однако нейтрализовать перекос всегда и везде они не могут, поэтому применяются дополнительные меры:

  • правильное проектирование с учетом всех современных правил и требований;
  • применение приборов, которые способны автоматически выравнивать нагрузку;
  • изменение текущей схемы работы электросети, в том числе и изменение мощности потребителей, если это возможно;
  • установка реле контроля фаз и напряжения – устройства, которое автоматически отключит этот элемент электросети при перекосе по фазам.

Использование симметрирующего трансформатора

Одним из наиболее эффективных средств предотвращения перекоса фаз считается симметрирующий трансформатор, способный поддерживать установленное значение фазного напряжения. Он производит выравнивание не на отдельной фазе, а обеспечивает симметрию всех имеющихся фаз. То есть, выравнивается вся трехфазная сеть. Это высокотехнологичное устройство работает даже при 100-процентных перекосах напряжения и устраняет их в самом широком диапазоне, независимо от причин возникновения. Прибор равномерно распределяет потребителей между фазами, поддерживает заданное значение напряжения. Преобразует токи трехфазных сетей под конкретные условия эксплуатации, выполняет ряд других важных функций.

Опасность и последствия

Считается, что наиболее значимые последствия несимметрии связаны с низким качеством электроэнергии. Это, безусловно, так, но нельзя забывать и о других негативных воздействиях. К таковым относится образование уравнительных токов, вызывающих увеличение расхода электрической энергии. В случае с трехфазным автономным электрическим генератором это также приводит к повышенному расходу дизеля или бензина.

При равномерном подключении нагрузки, геометрическая сумма проходящих через нее токов была бы близкой к нулю. Когда возникает перекос, растет уравнительный ток и напряжение смещения. Увеличение первого приводит к росту потерь, второго – к нестабильному функционированию бытовых приборов или другого оборудования, срабатыванию защитных устройств, быстрому износу электроизоляции и т.д.

Перечислим, какие последствия можно ожидать, когда появляется перекос:

  1. Отклонение фазного напряжения. В зависимости от распределения нагрузок возможно два варианта:
  • Напряжение выше номинального. В этом случае большинство электрических устройств, оставленных включенными в бытовые розетки, с большой вероятностью выйдут из строя. При срабатывании защиты результат будет менее трагическим.
  • Напряжение падает ниже нормы. Увеличивается нагрузка на электродвигатели, происходит падение мощности электромашин, растут пусковые токи. Наблюдаются сбои в работе электроники, устройства могут отключиться и не включаться пока перекос не будет устранен.
  1. Увеличивается потребление электричества оборудованием.
  2. Нештатная работа электрооборудования приводит к уменьшению эксплуатационного срока.
  3. Снижается ресурс техники.

Не следует забывать, что перекос может создать угрозу для жизни. При превышении номинального напряжения вероятность КЗ в проводке не велика, при условии, что она не ветхая, а кабель подобран правильно. Более опасны в этом случае электроприборы, подключенные к сети. Когда появляется перекос, может произойти КЗ на корпус или возгорания электроприбора.

Перекос фаз. Что это такое и с чем он связан? Как исправить?

Одним из выдающихся благ цивилизации является электричество. Благодаря тому, что это открытие в наше время так распространено, жизнь общества в целом, и каждого человека в отдельности, значительно упростилась и стала более комфортной.

Вместе с тем, время от времени, в электросети могут возникать трудности, требующие решения. С ростом средней мощности бытовых приборов и техники, установленной в одном месте, например, в квартире, нередко возникает явление, называемое перекосом фаз.

В таких случаях, очень многие задаются вопросом, какие причины вызывают перекос фаз? И так, давайте разбираться.

Что же собой представляет перекос фаз

Трехфазную электрическую сеть в идеале можно представить равносторонним треугольником с нейтральной точкой в его середине.

   Перекос фаз

Он отражает работу силового трансформатора на подстанции, которая установлена в каждом микрорайоне города и предназначена для равномерного распределения электричества по всем потребителям. Стороны этого треугольника – это векторные линии, соединяющие его вершины. Обозначив вершины точками A, B, C и нейтралью N, можно составить таблицу напряжений и зависимость между ними:

  • AB=BC=CA=380 В
  • AN=BN=CN=220 В

При этом напряжения AB, BC, CA в 1,73 раза больше напряжений AN, BN, CN. Идеальный трехфазный генератор, который обычно используется для питания всех бытовых приборов и промышленных сетей, должен обеспечивать эти уровни напряжений в широком диапазоне нагрузок.

Причины перекоса фаз

Причин перекоса может быть несколько, однако, наиболее распространенной является причина, связанная с неправильной и неравномерно распределенной нагрузкой в фазах внутренних сетей. В случае возникновения перекоса на объекте с трехфазным питанием, это означает, что одна или две фазы работают с перегрузкой, тогда как другие фазы имеют гораздо меньшую нагрузку.

Однофазные потребители нередко попадают на одну фазу, и в этом случае перекос фаз образуется при одновременном включении большого количества бытовой техники. Первыми признаками перекоса могут быть бытовые приборы, мощность которых заметно упала, или они вообще перестали работать. Освещение становится тусклым, а лампы дневного света начинают мерцать.

Важно

Основная опасность ситуации состоит в том, что бытовые приборы начинают работать некорректно, и появляется реальная возможность поломок вплоть до полного выхода их из строя. Наибольшая часть негативных последствий приходится на различные виды электродвигателей, которые установлены почти во всех приборах.

После того, как выяснился вопрос, что такое перекос фаз и с чем он связан, необходимо рассмотреть основные способы борьбы с этим явлением. Следует сразу отметить, что данные способы не являются универсальными, а подходят только для конкретных ситуаций.

Устранение перекоса фаз

Для того, чтобы избежать перекос фаз, необходимо осуществить тщательное планирование всех мощностей и рассчитать все возможные нагрузки с их правильным распределением по фазам. Как правило, составляется подробный электропроект на квартиру или дом.

При эксплуатации необходимо выполнять проверку тока с помощью специальных тестеров. Если возникнет необходимость, должна быть выполнена переброска однофазных нагрузок с более загруженных фаз на менее загруженные.

Ток на каждой фазе трёхфазного автомата должен быть тщательно измерен, после чего нужно перераспределить однофазные нагрузки так, чтобы токи на каждой фазе были приблизительно равными.

Эта работа должна выполняться только профессионалом, имеющим специальное оборудование.

Защита от внешнего перекоса фаз может быть исполнена с помощью стабилизаторов напряжения. На каждую фазу устанавливают определённый стабилизатор. Это будет более эффективно, чем установка одного трёхфазного стабилизатора.

В заключение необходимо подчеркнуть, что перекос фаз может стать причиной повреждения или полного выхода из строя электроприборов. Следовательно, для её устранения необходимо установить стабилизаторы или привлечь профессионалов, которые квалифицированно спроектируют электросеть.

   Защита от перенапряжения. Что поможет защитить сеть?

   Источник бесперебойного питания для частного дома.

Специфика подачи напряжения

По типу электрического тока напряжение бывает переменным и постоянным. При разной форме переменного тока изменяется его величина и значение. В то время, как у постоянного тока сохраняется одна и та же полярность знака, а вот величина может изменяться.

Напряжение, присутствующее в современных розетках, имеет переменную синусоидальную форму. Его значение бывает следующих видов:

  • Амплитудным – указывает на размер размаха синусоиды по отношению к нулю в вольтах;
  • Действующим – это значение, которое в √2 или 1,41 раз меньше предыдущего;
  • Мгновенным – значение указывает на интенсивность напряжения в вольтах в определенные моменты времени.

Экскурс в теорию электротехники

Трёхфазная система переменного тока была внедрена в промышленность более века назад практически в том виде, в котором сохранилась и по сей день. Основным разработчиком трёхфазной сети считается Михаил Осипович Доливо-Добровольский — отечественный научный деятель, взявший за основу своих разработок идеи Николы Теслы.

Преимущества трёхфазной сети очевидны: если в процессе вращения магнитного поля на трехполюсной обмотке генератора симметрично и последовательно появляется ток, его форму легко использоваться для обратного преобразования электрической энергии во вращение

В эпоху развивающегося научно-технического прогресса возможность свободно использовать электрические машины была крайне важной, таковой она остается и сейчас.. Агрегат гарантированного питания АГМ-7,5


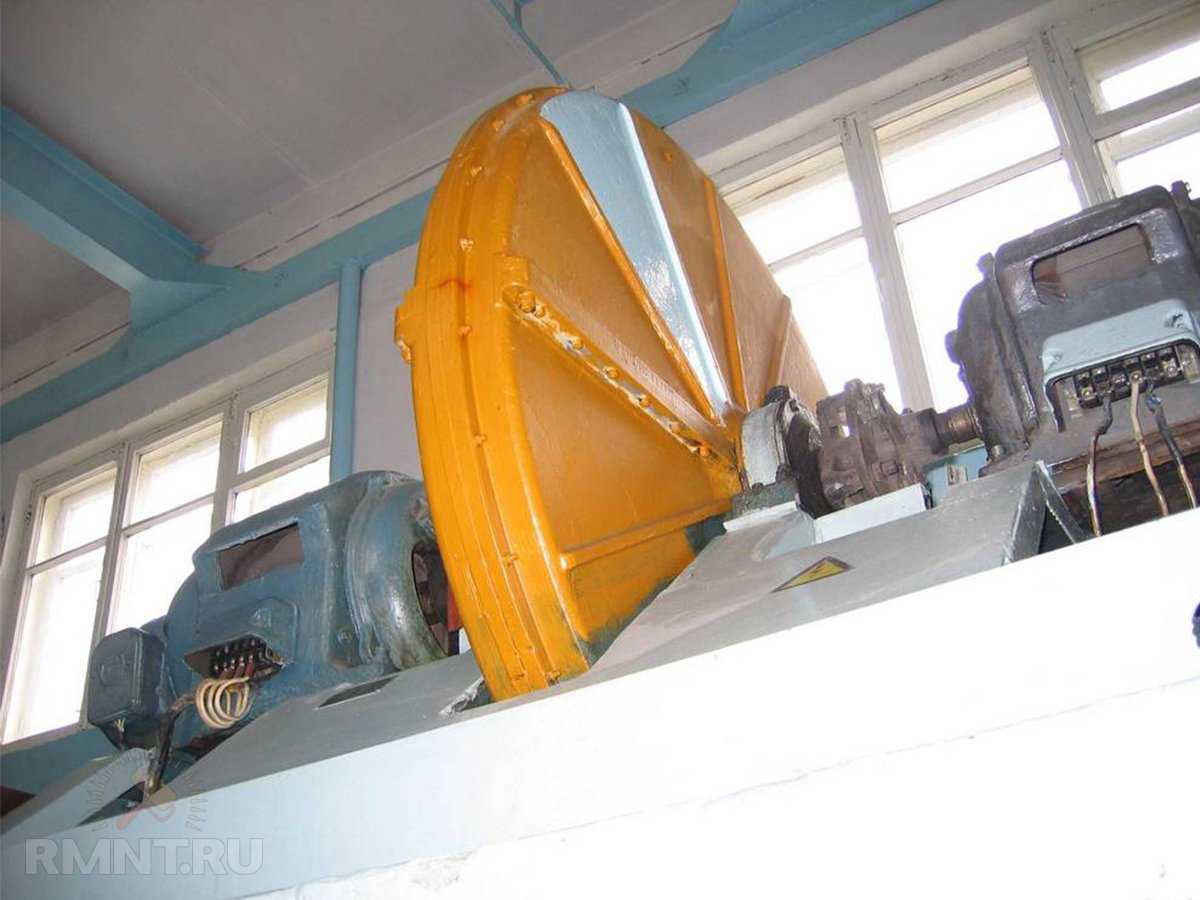

Агрегат гарантированного питания АГМ-7,5

Однако трёхфазная система электроснабжения не лишена недостатков. Напряжения на каждой из фаз связаны между собой коэффициентом симметрии. В трёхфазной сети различают два вида электрических напряжений: линейное, действующее между фазами, и фазное, которое измеряют между фазой и нулевым проводом. Если нагрузка на каждой фазе одинакова (симметрична), линейное напряжение в √3 раз больше фазного. При том, что смена полярности напряжения на каждой фазе чередуется с остальными и частично пересекаются по времени, значительная неравномерность в распределении нагрузок приводит к нестабильной работе всей системы.

Защита от обгорания или обрыва нуля

Итак, обрыв и отгорание нейтрального проводника является очень опасным и довольно частым происшествием. Есть ли необходимость в защите электросети от этого негативного явления? Конечно же, есть! Защита от отгорания «нуля» в трехфазной сети позволит вам сохранить свою дорогостоящую бытовую технику в рабочем состоянии. Защита от обрыва «нуля» в однофазной сети обеспечит вашу личную безопасность. Все эти виды обеспечения безопасности человека и бытовых электроприборов от последствий, возникающих при обрыве нейтрального проводника, выполняются с использованием специального оборудования и приемов электромонтажа, которые мы рассмотрим ниже.

  1. Реле максимального и минимального напряжения. Это основное устройство, которое следует использовать для защиты электросетей от обгорания или обрыва нулевого проводника. Применяется на всех типах недвижности. Промышленность изготавливает модели реле напряжения как для однофазных, так и трехфазных сетей. Принцип действия устройства заключается в разрыве цени электроснабжения при отклонении величины напряжения в сети сверх установленных значений.
  2. УЗИП — ограничитель перенапряжения. Это устройство для защиты и отключения оборудования при перенапряжении в электропроводке, возникающего вследствие обрыва или отгорания «нуля», удара молнии и по некоторым другим причинам. В основном используется в частных домовладениях. Принцип работы устройства заключен в увеличении собственного внутреннего сопротивления электротоку при больших перепадах напряжения.
  3. Устройство защитного отключения (УЗО). Такой модуль, имеющий сокращенное название УЗО, способен создать эффективную защиту для человека от удара электрическим током при обрыве нейтрального проводника в однофазных линиях. УЗО мгновенно обесточит сеть при попадании фазы на нулевой провод в том случае, если заземление бытовых приборов выполнено с нарушением ПУЭ (правил устройства электроустановок).
  4. Дифференциальный автомат с расширенными функциями. Дифавтомат — это защитное модульное устройство, позволяющее одновременно отключать фазу и нейтральный провод при возникновении любых аварийных ситуаций. Этот модуль совмещает в своей конструкции автоматический выключатель при КЗ (коротком замыкании) в нагрузке и защитное устройство (УЗО). При обгорании «нуля» в магистральных сетях с тремя фазами и обрыве нулевого провода в однофазных линиях он способен защитить электрические приборы и другую технику от выхода из строя, а человека от удара электротоком.
  5. Многократное повторное заземление. Этот технологический прием способен защитить бытовые приборы и человека от последствий обрыва и обгорания «нуля», но он сложен в исполнении, решает ограниченный спектр задач и применяют его в основном специалисты энергоснабжающих организаций на магистральных линиях электропередач.

Перекос фаз: определение, причины его возникновения и способы защиты

В однофазном режиме значение напряжения должно составлять 220 вольт, а при трёхфазном — 380 вольт. Но в реальности эти числа практически не встречаются.

Поэтому проверив значение напряжения в розетке, можно наглядно убедиться в существовании перекоса фаз.

Чтобы приблизить значение напряжения к стандартным значениям, необходимо понимать, что подразумевается под словосочетанием «перекос фаз», его причинами и возможными способами устранения.

  • Суть понятия
  • Причины возникновения
  • Способы защиты
  • Последствия перекоса

Фаза — это электрическая цепь с некоторым значением синусоидальной электродвижущей силы.

Трёхфазная цепь, в свою очередь, состоит из трёх электрических цепей, которые владеют синусоидальной электродвижущей силой с одинаковой амплитудой и частотой тока.

Трёхфазная сеть состоит из трёх синусоидальных токов или напряжений, которые имеют одну частоту и сдвинуты по фазе на угол, равный 120 градусам.

Если потребителей электрической энергии подключить к фазам сети неравномерно — например, большинство сосредоточить в одной, а в двух других их будет гораздо меньше — это приведёт к асимметрии напряжения. При этом в трёхфазных четырёхпроводных сетях несимметричность параметров будет менее заметна, так как нулевой провод выравнивает неравномерность напряжения по фазам.

Причины возникновения

Нарушение симметричности напряжений в трёхфазной цепи — нежелательная ситуация. Поэтому для того чтобы её устранить, необходимо понять, почему она может возникнуть. Причины перекоса фаз в трёхфазной сети сводятся к основным трём обстоятельствам:

  • неравномерное группирование потребителей;
  • отсоединение нулевого провода;
  • замыкание фазного провода на землю.

При неправильном распределении потребителей в трёхфазной трёхпроводной цепи, напряжение на них будет существенно отличаться. Потребители, обладающие наименьшим сопротивлением, окажутся под повышенным напряжением. Токоприёмники с большим значением сопротивления будут иметь напряжение, не достигающее оптимального значения.

На источниках электроэнергии неравномерное распределение напряжения по фазам скажется в виде увеличенного потребления энергии, повреждений изоляции, износа, сокращение срока службы. При использовании автономного дизельного генератора увеличится расход топлива и охлаждающего вещества.

Снижение качества электрической изоляции для потребителей чревато такими последствиями:

  • повреждение, поломка бытовых приборов или электрической проводки;
  • возникновение пожара;
  • получение травм;
  • выход из строя электроприборов.

Способы защиты

Устранить нежелательное явление перекоса можно с помощью организационных мероприятий и установкой защитной аппаратуры.

К организационным мероприятиям относится правильное распределение нагрузки по всем фазам с учётом мощности. Недостатком является тот факт, что при всём желании проектировщика произвести очень точное размещение, особенно при подключении квартир, домов, невозможно.

Защитная аппаратура, которую можно установить:

  • Трёхфазный автоматический выключатель.
  • Трёхфазный стабилизатор напряжения.
  • Реле контроля фаз. Особенно целесообразно использовать реле совместно со стабилизаторами напряжения.
  • Симметрирующие трансформаторы. По строению они отличаются от силовых тем, что имеют дополнительную обмотку, которая включается между заземлением средней точки и нулём.

Недостатки трёхфазных стабилизаторов:

  • излишний расход электроэнергии;
  • низкая надёжность работы из-за частой смены деталей;
  • принцип работы, способствующий появлению перекоса фаз.

Последствия перекоса

Наиболее просто обнаружить неравномерность напряжения даже без вольтметра в быту. При его пониженном значении бытовые приборы могут не включаться, осветительные приборы будут гореть очень тускло.

Последствия неравномерного распределения нагрузки:

  • ухудшение качества электроэнергии;
  • появление уравнительных токов, из-за которых потери электроэнергии увеличиваются;
  • неэффективная работа электрооборудования, снижение качества электрической изоляции и, как следствие, уменьшение срока службы аппаратуры.

Перекос фаз — явление крайне нежелательное, но, к сожалению, довольно распространённое при работе электрооборудования. Полностью искоренить его почти невозможно. Поэтому необходимо следить, чтобы отклонения значения напряжений всегда находились в допустимых пределах. Это обеспечит длительный срок службы электроприборов и сохранит здоровье и жизнь обслуживающему персоналу.

Перекос фаз: определение, причины его возникновения и способы защиты

В однофазном режиме значение напряжения должно составлять 220 вольт, а при трёхфазном — 380 вольт. Но в реальности эти числа практически не встречаются.

Поэтому проверив значение напряжения в розетке, можно наглядно убедиться в существовании перекоса фаз.

Чтобы приблизить значение напряжения к стандартным значениям, необходимо понимать, что подразумевается под словосочетанием «перекос фаз», его причинами и возможными способами устранения.

  • Суть понятия
  • Причины возникновения
  • Способы защиты
  • Последствия перекоса

Фаза — это электрическая цепь с некоторым значением синусоидальной электродвижущей силы.

Трёхфазная цепь, в свою очередь, состоит из трёх электрических цепей, которые владеют синусоидальной электродвижущей силой с одинаковой амплитудой и частотой тока.

Трёхфазная сеть состоит из трёх синусоидальных токов или напряжений, которые имеют одну частоту и сдвинуты по фазе на угол, равный 120 градусам.

Если потребителей электрической энергии подключить к фазам сети неравномерно — например, большинство сосредоточить в одной, а в двух других их будет гораздо меньше — это приведёт к асимметрии напряжения. При этом в трёхфазных четырёхпроводных сетях несимметричность параметров будет менее заметна, так как нулевой провод выравнивает неравномерность напряжения по фазам.

Причины возникновения явления

Как рассчитать амперы

Кроме различных нагрузок, опасный режим эксплуатации может возникать при обрыве нулевого провода. Эту ситуацию можно рассмотреть на примере типового силового трансформатора, обмотки которого соединены по схеме «звезда».


Обрыв нейтрали

Если разорвать цепь, обозначенную на рисунке стрелкой, линия фазы «С» фактически будет выполнять функции нулевого проводника. Именно в этом участке для прохождения тока создаются самые благоприятные условия. По классическим формулам можно посчитать эквивалентное электрическое сопротивление при параллельном соединении нагрузок:

Rэкв = R1*R2*R3/(R1*R2 + R2*R3 + R1*R3).

Если использовать для примера одинаковую величину Rн = 50 Ом, для этого участка Rэкв = 125 000 / (2 500 + 2 500 + 2 500) ≈ 17 Ом.

В новой «нейтрали» напряжение может увеличиться до максимального уровня 380 V. На такой уровень типовая бытовая техника не рассчитана. Одновременно может уменьшиться до 130 V и даже ниже напряжение в связанном контуре линии «А».

Третья типовая причина несимметричности – короткое замыкание фазы на корпус или другую часть конструкции электроустановки, соединенной с заземлением.

Несимметрия в высоковольтных сетях

На выходах генератора, созданного по схемотехнике синхронной машины, стабильность рабочих параметров обеспечивается принципом работы соответствующего оборудования. Однако в некоторых случаях не исключены искажения. Асинхронные ветрогенераторы, например, создают разные уровни напряжений.

В распределительных устройствах подобный дисбаланс – редкое явление. Однако воздушные линии электропередач не создают идеально симметричными. При больших расстояниях увеличивается длина проводников, возрастает разница электрических сопротивлений. Для корректировки по специальной технологии транспозиции устанавливают особые опорные элементы.

Асимметрия на стороне нагрузки

В этой части системы однофазный сварочный аппарат или промышленная плавильная установка способна провоцировать рассматриваемые искажения. В частном домохозяйстве нагрузки не подключают с учетом соблюдения правильной пропорциональности.


Асимметричное распределение потребителей электроэнергии по фазам

Характеристики

Современные реле контроля фаз выбираются с учетом следующих характеристик:

  1. НАПРЯЖЕНИЕ. Рабочее U напрямую зависит от спецификации оборудования. К примеру, EL серии 11 могут работать на напряжении от 100 до 415 В (в том числе 110 В, 220 В, 380 В и 400 В). Что касается ЕЛ 13, они функционируют только на 100, 2000 или 280 В, а ЕЛ13 — на 220 и 380 В.
  2. ГРАНИЦА СРАБАТЫВАНИЯ. Этот параметр также зависит от вида реле и сложившейся ситуации. Так, при симметричном уменьшении напряжения устройства ЕЛ серий 11, 12 и 13 имеют минимальный предел, равный 0,7; 0,5 и 0,5 Uфн соответственно. В случае обрыва одной или более фаз все реле сработают. Если нарушено чередование, то модели ЕЛ11 и 12 распознают проблему и замыкают контактную группу, а ЕЛ13 нет.
  3. ВРЕМЯ ЗАДЕРЖКИ. Этот показатель отражает, насколько задерживается срабатывание реле контроля фаз напряжения при достижении необходимой уставки (заданное пороговое значение). Для моделей ЕЛ11 и 12 этот показатель равен от 0,1 до 10 секунд (в зависимости от регулировки), а для ЕЛ13 — до 0,15 с.
  4. РАБОЧАЯ ТЕМПЕРАТУРА. Как и в рассмотренных выше случаях, здесь ситуация зависит от типа реле. ЕЛ типа 11 и 12 работают от 40 градусов мороза до 40 градусов тепла. Что касается ЕЛ13, эти реле имеют меньший диапазон — от -10 до +45 градусов Цельсия.
  5. Температура хранения — от -60 до +50 градусов Цельсия.
  6. Вес изделия — 300 грамм (ЕЛ 11 и 13) и 250 грамм (ЕЛ 12).

Защитные методы

Существует несколько способов защиты низковольтных потребительских сетей от перекоса фазных напряжений. Первым способом является расчет нагрузочных токов и конструктивное планирование их с целью обеспечения равномерности распределения мощностей.

Нагрузки со стороны низкого напряжения, такие как бытовые электроприборы или осветительные сети, обычно однофазные, что затрудняет гарантию симметрии. При планировании электрической сети, содержащей такие типы электроприемников, отдельные схемы должны быть равномерно распределены между тремя фазами, например, одна фаза на этаж. Мерой по защите от перекоса фаз может служить и изменение рабочих параметров нагрузок в существующих сетях.

Важно! Несмотря на распределение, баланс нагрузок в центральном трансформаторе варьируется из-за изменения статистических циклов работы оборудования. Другие защитные методы:. Другие защитные методы:

Другие защитные методы:

  1. Применение релейной аппаратуры, фиксирующей напряжение и автоматически срабатывающей на отключение при появлении асимметрии выше заданного показателя. При выравнивании значений напряжения подается сигнал на обратное включение;


Реле контроля напряжения

  1. Переустройство схемы фазных соединений при значительных изменениях характера нагрузки;
  2. Применение стабилизаторов напряжения, трансформаторов для симметрирования нагрузочных токов и другого оборудования.

Стабилизатор

Бытовое применение стабилизаторов предназначено для обеспечения неизменных показателей напряжения одной питающей фазы. Но они не влияют на перекос фаз в трехфазной сети. В промышленности применяют трехфазные устройства.


Стабилизатор напряжения

Основная функция аппарата – обеспечить выходное напряжение, питающее подсоединенные к нему устройства. Большинство стабилизаторов имеет электронные фильтры, целью которых является подавление шума и пикового напряжения. Стабилизатор защищает как от пониженного напряжения, так и от перенапряжения.

Симметрирующий трансформатор

Эти трехфазные устройства подключаются для питания потребительских электросетей и обладают рядом полезных функций:

  • симметрируют нагрузку в питающей сети, независимо от фазных токов электроприемников;
  • при подсоединении электрооборудования с мощным потреблением сглаживают просадку напряжения;
  • уменьшают потери электроэнергии.

Симметрирующие трансформаторы возможно использовать, как для питания трехфазной нагрузки, так и для создания однофазных схемных конфигураций. В случае наличия трехфазной системы без нейтрального проводника устройство преобразует ее в четырехпроводную систему с N-проводом.

Альтернативные способы устранения фазных перекосов – использование конденсаторных батарей с треугольным соединением, включение специальных трансформаторов с дополнительной нагрузкой в виде конденсатора и индуктивности и другие.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
