Что такое косвенное прикосновение и как защититься от него?

1.7.78

При выполнении автоматического отключения питания в электроустановках напряжением до 1 кВ все открытые проводящие части должны быть присоединены к глухозаземленной нейтрали источника питания, если применена система TN, и заземлены, если применены системы IT или TT. При этом характеристики защитных аппаратов и параметры защитных проводников должны быть согласованы, чтобы обеспечивалось нормированное время отключения поврежденной цепи защитно-коммутационным аппаратом в соответствии с номинальным фазным напряжением питающей сети.

В электроустановках, в которых в качестве защитной меры применено автоматическое отключение питания, должно быть выполнено уравнивание потенциалов.

Для автоматического отключения питания могут быть применены защитно-коммутационные аппараты, реагирующие на сверхтоки или на дифференциальный ток.

Конструкция шины

Для защиты от воздействия потенциалов, правилами ПУЭ предусмотрены стандарты монтажа 2-х систем — общедомовой и местной. Первая содержит связанные между собою контуры заземление, основная защитная шина, стальные сооружения квартиры и молниезащитные сооружения. При безошибочном проведении обвязки компонентов, угроза от разности потенциалов не наступит.

Однако в сегодня многие собственники квартир, оборудуют собственные жилища пластмассовыми трубопроводами, которые сейчас пришли на смену стальным. В приведенном варианте, основной заземляющий контур нарушается. По этой причине, из-за абсолютной токовой непроходимости тока пластмассой, сможет проявиться разница потенциалов между разными контурами.

Вам это будет интересно  Особенности кабеля Frls

К небезопасным режимам при происхождении разницы потенциалов, можно отнести то, что эта разница значительно растет пропорционально длине участка.

Для корректировки проблемы выполняют установку вспомогательного парка оснащения защиты от потенциалов. В представленную систему включаются коробка уравнивания (КУП), в ней размещена шина (ШДУП).

Обратите внимание! Тип комплекса уравнивания выбирают, отталкиваясь от определенного вида строения. К вышеуказанной коробке присоединяются разные стальные компоненты конструкций, к которым причисляют все внутридомовые инженерные сети. Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении

Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении.

Чем отличается прямое прикосновение от косвенного?

Определение обоих видов касаний приводится как в ПУЭ (см. п.1.7.11-12). Наглядные примеры обоих прикосновений приведены ниже.

Примеры прикосновений: 1) прямое; 2) косвенное

Как видно из рисунка, прямым типом называется прикосновение к неизолированным тоководам. В большинстве случаев это происходит по причине случайного прикосновения по не внимательности, ошибке или из-за опасного приближения к электроустановкам здания. В данном случае безопасность обеспечивается путем предотвращения случайного касания опасных токоведущих проводников. Для этого предусматриваются специальные технические меры защиты, такие как: установка ограждений, предупреждающих знаков и т.д.

Если рассматривать косвенное прикосновение, то оно происходит только при нештатной ситуации, когда нарушается изоляция токоведущих проводников. Это приводит к образованию фазного потенциала на корпусе установки и образованию опасных зон с током утечки. Для предотвращения прикосновения предусмотрены спецмеры, о которых пойдет речь далее.

Сверхнизкое (малое) напряжение

Применяется в электроустановках напряжением до 1 кВ в качестве защиты от поражения электрическим током при прямом и (или) косвенном прикосновениях, в сочетании с защитным электрическим разделением цепей, или в сочетании с автоматическим отключением питания.

Монтаж заземляющих приборов

Если вы приобрели частный дом без электрозащиты, или строите новое здание, нужно сделать монтаж заземляющих устройств для электрооборудования, так и молниезащиту. Контур защитного заземления – это внутренняя и наружная системы. Внутри здания устанавливается распределительный щит, где объединяются две трассы. А внешняя часть системы должна состоять из электродов, вкопанных в грунт и связанных между собой металлическими пластинами. Этот искусственный заземлитель должен быть подведен к основному щиту.

Внутреннее защитное заземление – это отдельные проводники, идущие от мощных энергоустановок. Они соединяются в шину внутри щита. Медный кабель соединяют шину и пластину болтовым соединением.

Сначала надо определиться со схемами заземления. В настоящее время используют два вида схем:

  1. линейная, где штыри вкопаны последовательно в одну линию. Схема не особо надежна, так как при выходе из строя одного соединения, вся система перестанет работать;
  2. замкнутая, треугольная. Замкнутая схема более надежна, так как при повреждении перемычки между штырями, схема продолжит работать.

Приведем пошаговую инструкцию, как сделать монтаж защитного заземления. Перед монтажом понадобится набор следующих инструментов и оборудования: штыковая лопата, сварочный аппарат, болгарка, перфоратор, гаечные ключи и кувалда. Из материалов надо подготовить:

  • медный провод не меньше 6 мм кв. в сечении;
  • уголок из нержавеющей стали не менее 2 метров либо прямоугольный профиль с сечением 150 мм кв.;
  • нержавеющая полоса от крыльца до системы, 40*4 мм;
  • болты М10 или М8;
  • три металлические полосы (ширина 4 см, толщина 0,5 см, длина 120 см).

Сразу надо определиться с местом, где будет делаться заземляющий контур. При пробое в электропроводки в месте заземления не должны быть людей или животных. Советуют разместить отвод за домом вдоль забора, но не дальше метра от фундамента.

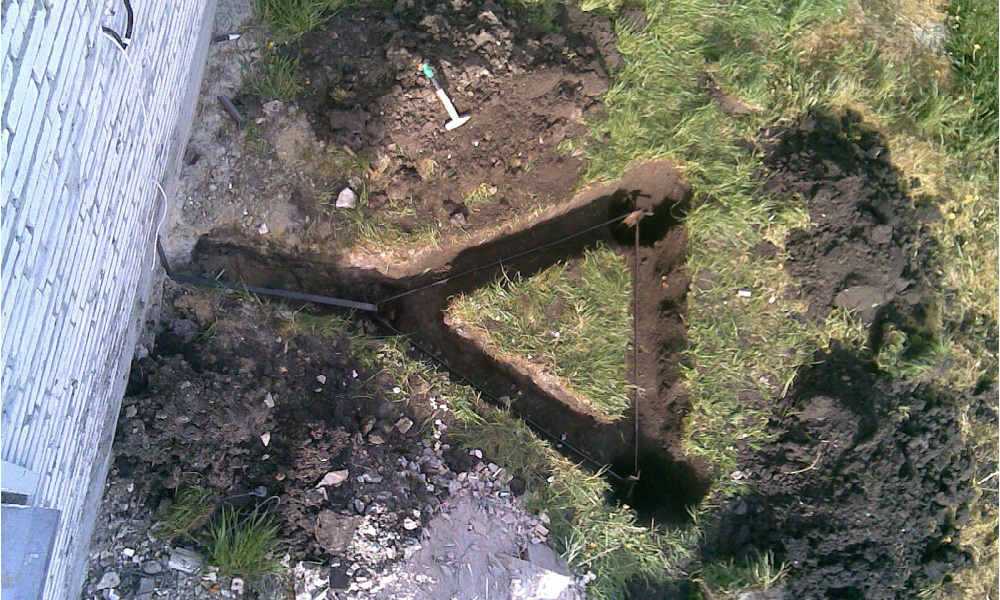

Порядок действий несложный. Сначала прокапывается треугольник, глубиной в полметра, со сторонами в 1,2 м. от него ведется траншея к крыльцу дома. Электроды забиваются в землю на 2 метра, верхушки оставляются для будущей сварки. Приварить надо пластину в виде треугольного металлического каркаса. Еще одна пластика кладется в ведущую к дому траншею, прихватывается к ближайшей верхушке конструкции одним концом. Далее медный кабель болтом присоединяется к пластине и все засыпается землей.

Этот провод заводится в щит, где подключается к ГЗШ (то есть, заземляющей главной шине). К шине ведется заземляющий проводник от линии электросети, и на шину заземления РЕ. Надо обязательно сделать перемычку между нулевой шиной и ГЗШ. Осталось только к шине РЕ подключить проводники, ведущие на розетки и осветительные приборы.

Молниезащита делается ещё проще. Состоит она из молниеприемника на крыше, токоотвода и заземлителя в грунте. Их по порядку соединяют сваркой или болтами (что менее надежно). Простейший вариант молниезащиты – две заостренных арматуры, ведущие вверх от концов конька крыши на полтора метру. С заземляющим контуром их надо соединить стальной шиной или толстой проволокой. Шина не должна быть шире 6 см. Все детали молниезащиты сварным соединением ведутся к заземлителю. Его лучше выполнить из труб или полос, вкопанных в землю.

После монтажа заземлителя, чтобы проверить его соответствие нормативам, надо провести измерение сопротивления. По правилам, если в здании есть устройства с напряжением до 1 кВ и глухозаземленной нейтралью, сопротивление заземлителя должно быть не больше 2, 4, 8 Ом при напряжениях 660, 380, 220 В (трехфазного тока), либо 380, 220, 127 В (однофазного тока).

Измерение и проверка заземления состоит из трех этапов: визуального осмотра соединений, измерения удельного сопротивления грунта и сопротивления заземляющего контура. Проводится измерение сопротивления с помощью мегомметров. Сначала к двум точкам (объекта и ближайшего заземлителя) подсоединяют контакты прибора и снимают показания. Затем один электрод погружают в грунт, а второй – к заземляющему контуру, чтобы выполнить измерения грунтового сопротивления.

После первого измерения и сдачи дома в эксплуатацию, периодически надо проверять состояние заземляющих устройств. Из-за погодных условий или удара молнии соединения в молниезащите могут выйти из строя. Визуальный осмотр надо делать раз в год, а измерения сопротивления – каждые три года. Также внеочередные измерения сопротивления в молниезащите выполняются после удара молнии.

Что такое потенциал и для чего его нужно выравнивать

Для того чтобы разобраться с системой уравнивания потенциалов давайте коротко вспомним, что такое электрический потенциал, а как следствие что такое электрический ток. Для примера возьмем любой электрический проводник. Например, электрический провод.

В «спокойном» состоянии любой проводник имеет равномерное распределение электронов, как положительных, так и отрицательных, по всей своей внутренней структуре.

Если подсоединить проводник к устройству, которое создает на одном своем полюсе недостаток электронов, а на другом полюсе их избыток, все электроны нашего проводника начнут направленное движение, чтобы выровнять этот недостаток и избыток. То есть прийти опять в «спокойный» режим. Такое направленное движение электронов и есть электрический ток, а создаваемый на полюсе проводника избыток или недостаток электронов называется отрицательным и положительным электрическим потенциалом

Разница электрических потенциалов на полюсах приводит к возникновению электрического тока. Если разница потенциалов не меняется и электроны двигаются в одном направлении, то ток называется постоянным. Если положительный и отрицательный потенциал часто меняются местами, то ток называется переменным. В наших электрических сетях потенциалы меняются с частотой 50 раз в секунду. Что и создает в наших электрических цепях переменный электрический ток с частотой 50 Герц.

Немного вспомнив об электрическом токе, вернемся к системе уравнивания потенциалов

При рабочем режиме электрический ток «бегает» по проводнику находящемуся в изоляции от одного электрического потенциала к другому меняя направлении 50 раз в секунду. Все металлические изделия, которыми напичкано наше жилье, да и любое другое помещение и по которым не должен протекать ток имеют в идеале нулевой электрический потенциал.

Таких потенциальных проводников в помещениях и зданиях много. В стены вмурована железная арматура, в систему водоснабжения обязательно входят металлические водопроводные трубы. Системы вентиляции, кондиционирования, молнезащиты, отопления также включают металлические конструкции. Да и сама бытовая техника, работающая от электричества, имеет металлические элементы конструкции.Но это в идеале.

Предположим, что где-то в соседней квартире в результате аварии токоведущий провод коснулся батареи отопления. Ток «растекся» по всей системе отопления и изменил электрический потенциал на вашей батареи.

Что может произойти дальше?

1.Вы находитесь на полу или в обуви, которые не проводит электрический ток. Ничего не будет. Вас ток не ударит.

2.Вы находитесь на заземленном полу. Удар тока неизбежен. Для защиты от такого поражения служит устройство защитного отключения (УЗО).

3.Вы находитесь на непроводящем полу и при этом касаетесь одновременно батареи под напряжением и рядом проходящей трубы. Труба и батарея находятся с разными электрическими потенциалами, и ток благополучно потечет через вас. Удар тока неизбежен.

Вот для защиты от последнего поражения электрическим током защищает система уравнивания потенциалов.

Если соединить все металлические конструкции и изделия в помещении, которые не должны быть под напряжением, то в случае аварии все они будут находиться под одинаковым потенциалом. И даже если на всех трубах в квартире будет 220 вольт, вас током не ударит. Правда, при одном условии: вы должны стоять на изолированной поверхности.

Для визуального примера вспомните птичек сидящих на высоковольтных неизолированных линиях электропередач.

Системы заземления TN TN-С TN-S

Рассмотрим какие существуют системы заземления. И схемы

Рис. 1.Система заземления TN-C переменного тока. Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике:

1 – заземлитель нейтрали (средней точки) источника питания; 2 – открытые проводящие части

В системах заземления для электроустановок напряжением до 1 кВ приняты следующие обозначения:

  • система заземления – TN – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников;
  • система заземления TN-С – система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (рис. 1);
  • система заземления TN-S – система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (рис. 2);
  • система заземления TN-C-S – система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания (рис. 3);
  • система заземления IT – система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены (рис. 4);
  • система заземления ТТ – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (рис. 5).

Рис. 2. Система заземления TN-S переменного тока. Нулевой защитный и нулевой рабочий проводники разделены: 1 – заземлитель нейтрали источника переменного тока; 2 – открытые проводящие части

Первая буква – состояние нейтрали источника питания относительно земли:

  • Т – заземленная нейтраль;
  • I – изолированная нейтраль.

Вторая буква – состояние открытых проводящих частей относительно земли:

  • Т – открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;
  • N – открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

Последующие (после N) буквы – совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:

  • S – нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;
  • С – функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN-проводник);

Условные обозначения на схемах:

N – – нулевой рабочий (нейтральный) проводник; РЕ – – защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов);

PEN – – совмещенный нулевой защитный и нулевой рабочий проводники.

1 – заземлитель нейтрали источника переменного тока; 2 – открытые проводящие части

Рис. 4.Система IT переменного тока. Открытые проводящие части электроустановки заземлены. Нейтраль источника питания изолирована от земли или заземлена через большое сопротивление:

1 – сопротивление заземления нейтрали источника питания (если имеется); 2 – заземлитель; 3 – открытые проводящие части; 4 – заземляющее устройство электроустановки;

Рис. 5 Система ТТ переменного тока. Открытые проводящие части электроустановки заземлены при помощи заземления, электрически независимого от заземлителя нейтрали:

1 – заземлитель нейтрали источника переменного тока; 2 – открытые проводящие части; 3 – заземлитель открытых проводящих частей электроустановки;

Система заземления TN-C Имеет огромный недостаток об этом мы уже писали раньше: Заземление и зануление в этажных и во вводных щитах . Здесь используется один нулевой проводник и как рабочий, и для защиты. В нормальных условиях проблем не возникает, а вот в аварийных ситуациях, когда отгарает ноль (Ведь он находится под нагрузкой). Вместо защиты можно оказаться под напряжением.

Для систем заземления IT и ТТ для электроустановок требуется отдельное заземление что не всегда удобно, например, в этажных щитах.

Поэтому наиболее предпочтительна система заземления TN-S.

Так же следует заметить что иногда в одной электрической сети (схеме) эти системы заземления комбинируют.

Смотрите про системы заземления в ПУЭ

Сторонняя проводящая часть

Проводник, который не является частью электроустановки, называется сторонней проводящей частью. Формальным примером служат металлическая дверная ручка или петля.

Можно ориентироваться на 2 принципа, согласно которым выбираются части для подключения на шину дополнительного уравнивания потенциалов. Задача — не делать систему чрезмерно перегруженной.

  • Фактическая или потенциальная возможность связи с «землей».
  • Возможность появления потенциала на сторонней проводящей части при аварии электрооборудования в процессе эксплуатации.

В таблице ниже приведены примеры сторонних проводящих частей, которые стоит или нет подключать к шине дополнительного уравнивания потенциалов:

Сторонняя проводящая часть
Схема
Необходимость подключения
Металлическая полка, закрепленная на стене из непроводящего материала. Нет
Металлическая полка, закрепленная на стене из железобетона. Да (потенциальная связь с «землей» за счет крепежа к стене)
Металлическая полка, закрепленная на стене из непроводящего материала. На полке расположен электроприбор. Да (возможность появления потенциала при аварии прибора с классом изоляции I)
Металлическая тумбочка с резиновыми или пластиковыми колесиками на бетонном полу. Нет
Металлическая тумбочка с резиновыми колесиками на бетонном полу. В помещении грязь и пыль в сочетании с повышенной влажностью. Да (потенциальная связь с «землей» за счет загрязнения и повышенной влажности)

Вопросы, связанные с уравниванием потенциалов в ванных и душевых помещениях, регулируются циркуляром № 23/2009.

Один из распространенных вопросов: может ли быть сторонней проводящей частью водопроводная вода, подающаяся по пластиковым трубам? Указанный циркуляр дает такой ответ: « …Водопроводная вода нормального качества …не рассматривается как сторонняя проводящая часть». Это означает, что такая возможность существует, как минимум из-за значительного присутствия различных железистых соединений в воде. Циркуляр рекомендует использовать токопроводящие вставки на отводах от стояков водопровода, подключив их к шине дополнительного уравнивания потенциалов.

Что такое токоведущая и нетоковедущая часть ЭУ?

Часть токоведущая — часть электроустановки, нормально находящаяся под напряжением

Часть нетоковедущая — часть электроустановки, которая может оказаться под напряжением в аварийных режимах работы, например, корпус электрической машины

Как подключается в эл/цепь вольтметр?

Напряжение – с этим термином мы довольно часто сталкиваемся в повседневной жизни. Иногда нам нужно измерить напряжение в сети, чтобы понять, почему какое-либо устройство работает неудовлетворительно или лампа накаливания горит довольно тускло. Для данного рода измерений используют вольтметры. Вольтметр подключается к измеряемому устройству только параллельно, почему это так?Как известно электрическое напряжение – это отношение работы, совершенной электрическим полем по перемещению заряда А, к величине заряда q, U=A/q. Также оно характеризует электрическое поле, которое возникает при прохождении электрического тока.

В системе международных обозначений СИ обозначается как U и измеряют в вольтах (1 В = 1 Дж/Кл). Для того чтобы измерять напряжение на устройстве необходимо параллельно к нему подключить вольтметр.

Для того, чтоб при параллельном включении снизить ток, потребляемый вольтметром и соответственно потери электрической энергии внутри устройства, внутреннее измерительное сопротивление выбирается как можно больше . Если включить вольтметр в цепь последовательно, то в связи с большим внутренним сопротивлением получим фактически разрыв цепи. То есть потери при измерении напряжения будет слишком большими, что неприемлемо, а также измерения будут некорректными. Поэтому вольтметр подключают только параллельно:

Ваши действия при срабатывании персоанального газоанализатора у одного из челенов бригады на рабочем месте?

1. Одеть свой аварийный респиратор MiniSCAPE

Остановите работу

Определите направление ветра

Покиньте загазованный участок, двигаясь перпендикулярно направлению ветра, затем против ветра на ПС

Предупредите персонал на близлежащих участках по пути следования в безопасное место путем жестов

Сообщить РО, УРО или аварийному оператору о случившемся (ПОЗВАТЬ НА ПОМОЩЬ)

Какой ток и напряжение опасно для жизни человека?

По технике безопасности, минимально ощутимый человеком переменный ток составляет около 1 мА. Опасным для жизни человека переменный ток становится начиная с силы примерно 0,01 А, а постоянный — с 0,05 А. Это такие значения тока, при которых человек может самостоятельно оторваться от токоведущей части.

В сухих помещениях для жизни человека опасно напряжение свыше 42В, в сырых и особо влажных помещениях, котлах, стальных и железобетонных резервуарах, колодцах и на земле — свыше 12В.

Защита от косвенного прикосновения: основные меры защиты с пояснениями

В прошлой статье мы говорили о понятии косвенное прикосновение. Напомню, косвенным называют прикосновение к частям электроустановки, которые не должны быть под напряжением в рабочем режиме, но оказались под напряжением в результате аварийной ситуации.

Примером из быта, может послужить, так называемый, пробой изоляции проводки холодильника на корпус. Касаясь такого корпуса, человек попадает под напряжение с протеканием тока через руку-ногу в пол.

При малых токах, результатом такой аварийной ситуации может стать проблема «холодильник бьет током», а при больших токах, если не выполнена защита от косвенного прикосновения, может быть серьезное поражение электрическим током.

Защита от косвенного прикосновения

Защита от косвенного прикосновения должна применяться во всех электроустановках напряжением 50В (переменное напряжение) и 120В (постоянное напряжение).

Основная задача защиты от косвенного прикосновения это выполнения основного правила зашиты от поражений элеткротоком, вовремя отключить питание опасной цепи, чтобы избежать поражения.

По нормативам ПУЭ изд.7 (раздел1 ,глава 1.7.) и МЭК 60 364_4_41(раздел 413), защитой от косвенного прикосновения являются следующие меры:

1. Автоматическое отключение электрического питания за безопасное время. Это значит, что в цепи, должны быть предусмотрены все меры, чтобы электропитание цепи отключилось автоматически при аварии или опасной ситуации. На практике это установка устройств автоматического отключения (автоматов защиты) и устройств защитного отключения (УЗО).2. Создание систем уравнивания и выравнивания электрических потенциалов токопроводящих приборов и устройств. Иначе, физическое соединение всех частей, которые могут проводить ток, с заземляющей шиной. 3. Использование кабелей и шнуров с двойной или усиленной изоляцией;4. Применение малых (сверх низких) напряжений. Данная мера направлена на намеренное снижение напряжения цепи в целях безопасности. Например, использование понижающих трансформаторов 220/40В на стройплощадках. Изделия из нержавейки

Советуем изучить — Статическое и астатическое регулирование

Следующие меры

5. Защитное разделение электроцепей. Эта мера предполагает, установку разделяющих трансформаторов для цепей в опасных зонах. Например, установка разделяющего трансформатора на электрическую цепь в ванной (мокрой) комнате.

Важная мера защиты

6. Электроустановка и её части должны быть заземлены. Иначе, соединение частей установки, проводящих ток, с потенциалом земли. В качестве заземлителей могут использоваться и применяться искусственные и естественные заземлители.

Схемы заземления выбираются по типу электропитания и обозначаются, как системы заземления:

TN (TN-C, TN-S, TN-C-S) – питание от источника с глухозаземленной нейтралью и с заземлителями присоединенными к нейтрали.

Данные системы заземления исторически наиболее применяемые в России и СНГ. Более подробно обсудим их в следующих статьях. Здесь кратко, система TN предполагает, что электропитание осуществляется от трансформатора, общая точка обмоток которого заземлена.

Заземление частей самой электроустановки (дома, подъезда, квартиры, производства) осуществляется подсоединением провода заземления к нейтрали трансформатора. В зависимости от фактической точки подсоединения к нейтрали разделяют схемы TN-C, TN-S, TN-C-S.

TT – питание от источника с глухозаземленной нейтралью и с заземлителями не присоединенными к нейтрали;

Данная система не характерна для нашей страны. Однако, находит применение в загородном строительстве индивидуального домостроения.

IT – система заземления питание от источника с изолированной нейтралью.

Данная система заземления, по своей автономности, стоит рядом с системой TT. Во всех документах они так и описываются в паре, отдельно от системы TN.

Стоит отметить, что системы TT и IT более широко распространены на западе, именно по этому, им больше внимание уделяется в МЭК, чем в ПУЭ
