Види, принцип роботи і призначення автоматичного вимикача

Основні типи масляних вимикачів

Конструкція масляних вимикачів виконується двох основних типів:

1. Бакові. Володіють великим об’ємом масла. Оснащені одним великим баком відразу для трьох контактів трифазного напруги;
2. Горшкові (маломасляний). З меншим об’ємом масла, але і з додатковою системою дугогашенія, і трьома роздільними баками. У них на кожній фазі присутній окремий металевий циліндр, заповнений маслом, в якому і відбувається розрив контактів і придушення електричної дуги.

Вимикачі масляні бакові

Найчастіше вони розраховані на порівняно невеликі струми відключення. Виробляються вони однобаковимі конструкціями (три полюси знаходяться в одному баку) при робочій напрузі до 20 кВ. а при на напругу вище 35кВ — трехбаковимі (кожна з фаз розташована окремому баку) з персональними або груповими приводами включення. Вимикачі бакові забезпечуються електромагнітними або повітряними пневмоприводами. Є можливість роботи з повторним автоматичним включенням (АПВ).

Масляні бакові вимикачі, що випускаються на напругу більше 35кВ, мають в розпорядженні вбудовані всередину трансформатори струму, для ланцюгів вимірювання та захисту. Вони насаджені і закріплені на внутрішній ділянку прохідного ізолятора і закриті кришкою. Таким чином, струмопровідний стрижень служить як первинна обмотка. Бакові вимикачі на робочу напругу 110 кВ і вище іноді обладнані ємнісними трансформаторами напруги.

маломаслянимівимикачами

У порівнянні з баковими тут масло служить виключно як дугогасним середовище, а ізолювання струмопровідних деталей і дугогасительного апарату щодо замикання на землю здійснюється через твердий ізоляційний матеріал (кераміку, текстоліт, і різні епоксидні смоли). Це масляний вимикач ВМП або ВМГ типу.

Вони мають кардинально меншими габаритами, масою, а також значно меншою вибухонебезпечність і пожежонебезпекою. Присутність в цих високовольтних пристроях вбудованих ємнісних трансформаторів напруги та трансформаторів струму, істотно ускладнює конструктивне пристрій вимикачів і підвищує їх габаритні розміри.

Масляні вимикачі за своєю конструкцією можуть випускатися заводом виробником двох видів руху контактної групи:

1. дугогасительниє камери знизу (рух рухомого контакту виконується зверху вниз);
2. дугогасительниє камери зверху (переміщення рухомого контакту відбувається навпаки знизу вгору). Цей вид більш перспективний щодо поліпшення відключає можливості.

вимикач може бути обладнаний вбудованим всередину механізмом захисту і управління. Це такі реле, як:

1. максимального струму моментальної дії
2. витримки часу
3. реле мінімальної напруги (для захисту електрообладнання від роботи на НЕ номінальній напрузі)
4. електромагніти відключення,
5. допоміжні блок-контакти.

Збільшення номінального робочого струму тут виконується за рахунок механізму штучного обдування як підвідних шин, так і контактної системи. Останнім часом почало застосовуватися водяне охолодження, цих нагріваються від проходження струму елементів.

Вимикач маломасляний для зовнішньої установки складається з трьох основних ключових частин:

• дугогасительноє пристрій, який поміщено в порцелянову оболонку;
• порцелянові опорні колонки;
• підстави, тобто рами.

Ізоляційний циліндр, охоплює дугогасительноє пристрій ніж і виконує захисну функцію. Головна його захисна мета — це порцеляновий оболонка, щоб під час великого тиску, які виникають в момент відключення Масляника, вона просто не розірвалася.

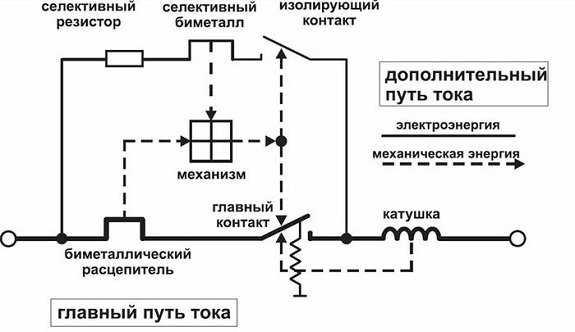

Принцип роботи автоматичного вимикача

У звичайному робочому режимі через автоматичний вимикач проходить струм, сила якого повинна бути меншою і рівною нормального значення. Електрика, яка використовується для живлення пристрою, подається на клему у верхній частині пристрою, яка з’єднана зі статичним контактом. З цього контакту струм йде на динамічний контакт, після чого проходить через металевий провідник і потрапляє на котушку соленоїда.

Після проходження через котушку електрика йде по термічному розчіплювачу, і тільки після цього струм приходить на клему в нижній частині захисного електрообладнання.

Під час значного підвищення напруги або ризику короткого замикання захисне електрообладнання відключає мережу. Це відбувається з допомогою системи автоматичного розчеплення, яка запускається за допомогою термічного або електромагнітного розчеплювача.

Принцип роботи автоматичного вимикача

Повернутися до змісту

Область застосування

Основне призначення автоматичних триполюсні вимикачів — захист електричних ліній від перевантажень і КЗ, а також трифазного електрообладнання. Масове застосування автомати знайшли на виробництві, де використовуються різні верстати та інше обладнання з електроприводом.

У побутових електромережах вимикачі застосовуються рідше, так як в основному використовується однофазна мережа. Але якщо хтось користується трифазної мережею, то для захисту проводки доцільно застосовувати триполюсні вимикачі модульної конструкції. Такі пристрої компактні, надійні, мають зручне кріплення.

Схожі:

	Електропривід ● Мікропроцесорні засоби та системиПринципи побудови систем автоматичного керування. Керування за збуренням, за відхиленням і комбіноване керування. Класифікація систем…		Електропривід ● Мікропроцесорні засоби та системиПринципи побудови систем автоматичного керування. Керування за збуренням, за відхиленням і комбіноване керування. Класифікація систем…
	Для вступу на освітньо-кваліфікаційний рівень спеціаліста, магістра зі спеціальності «Електромеханічні системи автоматизації та електропривод»Принципи побудови систем автоматичного керування. Керування за збуренням, за відхиленням і комбіноване керування. Класифікація систем…		Для вступу на освітньо-кваліфікаційний рівень спеціаліста, магістра зі спеціальності «Автоматизоване управління технологічними процесами»Розімкнуті, замкнуті та комбіновані розімкнуто-замкнуті системи автоматичного регулювання. Класифікація систем автоматичного регулювання…
	Перелік дисциплін, які виносяться для вступу на освітньо-кваліфікаційний рівень магістра зі спеціальності «Автоматизоване управління технологічними процесами»Розімкнуті, замкнуті та комбіновані розімкнуто-замкнуті системи автоматичного регулювання. Класифікація систем автоматичного регулювання…		3. Тип модуля: обов’язковий Семестр: ІІІ обсяг модуляДослідження якості систем автоматичного керування з допомогою методів числового інтегрування систем диференціальних рівнянь. Апроксимація…
	Опис модуля назва модуля: Теорія автоматичного керуванняСар та керування, математичний апарат теорії автоматичного керування; вміти складати математичні моделі сар, аналізувати стійкість…		Методичні вказівки до самостійної роботи «Аналіз систем автоматичного керування засобами Matlab/Simulink»Методичні вказівки до самостійної роботи «Аналіз систем автоматичного керування засобами Matlab/Simulink» / Укладачі: А. В. Євтухов,…
	Назва модуля: Теорія автоматичного керування ч. 1 Код модуляЕлектричні машини, Електропривід, Системи керування електроприводами, Елементи автоматизованого електропривода		Назва модуля: Системи керування електроприводами ч. 2 Код модуляЕлектричні машини, Електропривід, Теорія автоматичного регулювання, Елементи автоматизованого електропривода; Системи керування електроприводами…

Документи

Документи

Принцип роботи

В робочому стані автоматичного вимикача його контакти знаходяться в замкнутому положенні. Номінальні струми вільно протікають через автомат. В такому стані пристрій знаходиться до тих пір, поки його не вимкне оператор або струми навантаження не перевищать наперед заданих значень.

Можливі два випадки:

1. Відключення в результаті КЗ (відбувається без витримки часу).
2. Розрив ланцюга внаслідок її перевантаження, яка триває довше заданого проміжку часу.

При короткому замиканні різко зростає струм в захищається електричної мережі, в результаті чого спрацьовує електромагнітний расцепитель, приводячи в дію важелі механізму розчеплення. Протягом 0, 01 — 0, 02 секунди відбувається знеструмлення проводки. За такий короткий проміжок часу вона дроти не встигають сильно нагрітися.

Завдяки наявності дугогасильні камери виключена можливість протікання струму по плазмовому каналу розряду. Це, по-перше, захищає контакти від вигорання і залипання, а по-друге — зводить до мінімуму час відключення аварійної ділянки електричної мережі.

Параметри спрацювання електромагніту розраховані на аварійні струми. Однак, на перевищення номінальних струмів в результаті перевантажень, створюваних споживачами, цей пристрій не реагує. У таких випадках для захисту проводки використовується біметалічний расцепитель.

Він працює за принципом: при зростанні навантаження протягом певного періоду (проміжок часу задається виробником) нагріваються біметалічні пластини. Якщо навантаження не зменшується, одна з пластин починає згинатися, приводячи в дію коромисло, пов’язане з важелем механізму розчеплення. Під зусиллям пружини відбувається стрибкоподібне спрацьовування захисту. Повторне включення можливе тільки після охолодження теплового розчеплювача.

У разі, коли перевантаження була короткочасною (наприклад, при запуску електромотора), пластина не встигає нагрітися. При поверненні параметрів електричної мережі до норми, триполюсні вимикач продовжує працювати в штатному режимі.

Теплові уставки регулюються гвинтом (див. Рис. 2). При необхідності можна, в невеликих межах, змінити стандартні регулювання. Зміна уставок дозволяє змінити чутливість триполюсні вимикача, що іноді буває корисно, при помилкових спрацьовування захисту. Але майте на увазі — такі дії виправдані лише в тому випадку, коли ви впевнені в тому, що ваша електропроводка здатна витримати підвищені навантаження локальної мережі.

У деяких моделях функції теплових контактів можуть виконувати електромагнітні реле, обладнані гідравлічними сповільнювачами. Їх перевага в тому, що немає потреби в очікуванні охолодження пластин для повторного включення. Недолік — обмежений час спрацьовування. Якщо нагрівання пластини може тривати від кількох секунд до години (при помірних перевантаженнях), то електромагніт з сповільнювачем відключить харчування набагато швидше.

Перевантаження в електроцепи

Варто зазначити, що принцип роботи автоматичного вимикача постійного струму приблизно такий же, як і аналогічного приладу, що працює на змінному. Суть зводиться до того, що при перевищенні допустимого навантаження відбувається нагрів пластини і відключення ланцюга. Що може бути причиною перевантаження? Найчастіша причина — це підключення великої кількості споживачів, у яких потужність більша, ніж розрахункова.

Якщо ви одночасно підключите до автомата кілька споживачів — електрочайник, холодильник, праску, пральну машинку, кондиціонер, електроплиту, — то цілком можливо, що спрацює розчепитель. Навіть якщо ви використовуєте автоматичний вимикач з номінальним струмом 16 А, він може відключитися. Все залежить від того, яка потужність у споживачів.

Якщо відбувається часте відключення, то потрібно вирішити, від яких електроприладів можна відмовитися на час. Чи варто вмикати електроплиту і стиралку одночасно? Знаючи призначення та пристрій автоматичних вимикачів, можна, звичайно, встановити прилад з великим значенням номінального струму. Але тут варто очікувати підступу з боку електропроводки будинку і введення — чи витримають вони велике навантаження?

Експлуатація масляних вимикачів

Як і будь-який електричний апарат, масляний вимикач вимагає правильної, коректної настройки, регулювання, і експлуатації.

Потрібно провести регулювання входження свічок (рухомих контактів) в розетки. Це проводиться шляхом розкріплення рухомого контакту і фіксування його на потрібному рівні. І також перед введенням в роботу повинна бути оформлена форма протоколу випробування масляного вимикача. Випробування масляних вимикачів полягає в перевірці його підвищеною напругою як в відключеному, так і у включеному стані, а також у перевірці всіх його ланцюгів захистів і сигналізацій. Це повинен виконувати спеціально навчений персонал, найчастіше електротехнічна лабораторія, дотримуючись усіх заходів безпеки.

У продовженні всієї експлуатації після кожного відключення і включення цих високовольтних механізмів, потрібно переконатися:

1. В наявності і якості трансформаторного масла. Також масло повинно бути у відповідних межах, які видно за спеціальним скляному стрижня з мітками;
2. Контролювати кріплення всіх елементів приводу, його шплінтів і механізмів болтового з’єднання;
3. Стежити за тим, щоб не руйнувалися прохідні і опорні ізолятори;
4. Очищати блок контактів, якщо є така необхідність

У будь-якому випадку потрібно розуміти що високовольтні масляні вимикачі — це складні електричні комутаційні апарати, який працюють зі струмами короткого замикання. Тому надійність його роботи і тривалість його ресурсу безпосередньо залежить від технічного стану, а також частоти комутацій які він виконує.

вибір

У приватних будинках можна встановити четирехполюсний і трьохполюсний автоматичний вимикач для трифазної мережі 380 В. Найчастіше використовуються триполюсні, двополюсний та однополюсні для однофазної мережі 220 В.

Вибираючи елементи захисту, в першу чергу треба виходити з номінальних значень напруги. Воно повинно бути вище або відповідати напрузі мережі.

Одне з головних умов вибору і наступного налаштування автомата захисту — відключення групи споживача раніше, ніж це зроблять елементи захисту, встановлені в ланцюзі ближче до джерела подачі електроенергії. Для цього враховуються такі параметри.

Максимальна сила струму короткого замикання на ділянці ланцюга, де встановлюється автоматичний вимикач. Модульні моделі захисних автоматів витримують 3000А; 4500А; 6000А; 10000А, немодульность розраховані на великі струми короткого замикання. Для житлових будинків і квартир досить 4500 або 6000А.

Номінальна сила струму розчеплювача вибирається трохи більше допустимого струму тривалого навантаження ланцюга. В іншому випадку автоматичний вимикач буде спрацьовувати від незначних стрибків напруги в процесі нормального режиму роботи.

Потрібно обов’язково враховувати Iн — теплового розчеплювача.

Автоматичний вимикач серії АВ з номінальним струмом 10А буде спрацьовувати при струмі 10х1,45 (поправка на теплової расцепитель) = 14,5 А.

Параметри розчеплення мають три класи (В; С; D), вони відрізняються по струмочасовий характеристикам спрацьовування:

• Клас В — спрацьовує расцепитель при перевищенні номінальної сили зазначеної на маркуванні струму в 3-5 разів. Ставлять в групах освітлення і розеток, зазвичай вони реагують на пускові струми при включенні електродвигунів.
• Клас С — расцепитель спрацьовує при перевищенні номінальних струмів в 5-10 разів, ставиться в розеткові і освітлювальні групи, забезпечує захист двигунів водяних насосів з невеликими пусковими струмами. Добре використовувати в заміських будинках і квартирах.
• Клас D — автоматичний вимикач цього класу встановлюється на виробничих об’єктах для захисту електродвигунів з великими пусковими струмами.

Обов’язково враховуйте товщину і перетин проводів в ланцюзі, де встановлюється автоматичний вимикач. Вони повинні відповідати номінальним значенням струмового навантаження елементів захисту. Наприклад, при номінальному струмі автомата захисту в 16А перетин кабелю має бути не менше 2,5 кв. / Мм. Iн — 10А відповідає товщині кабелю 1,5 кв. / Мм.

Для цього є спеціальні таблиці визначення площі перетину кабелю по струму, ПУЕ (Правила улаштування електроустановок) табл. 1.3.4, 1.3.5, 1.3.6, 1.3.7, 1.3.8.

Пристрій

Автоматичний вимикач конструктивно складається з трьох автоматів, об’єднаних в один пристрій (модульна конструкція). Кожен автомат, незалежно від інших, реагує на аномальні відхилення струмів, однак, завдяки планці, що з’єднує важелі управління, замикань ланцюгів або їх розмикання відбувається одночасно за трьома фазами. На малюнку 1 показано фото типового модульного вимикача.

Мал. 1. триполюсні автомат

Існують конструкції, в яких механізми укладені в один корпус, з одним важелем управління. Така будова характерно для потужних промислових триполюсні автоматів.

Розглянемо пристрій триполюсні автомата на прикладі модульного побутового автоматичного вимикача (див. Рис. 2).

Мал. 2. Конструкція автоматичного вимикача

Конструктивні вузли:

• силові контакти;
• дугогасительного механізм;
• расцепители (пристрої для роз’єднання контактів);
• механізм взводу;
• важіль управління;
• клеми полюсів автомата для підключення проводів.

Расцепители бувають тепловими і електромагнітними. Найчастіше застосовуються в комбінації. Силові контакти розташовані в дугогасительной гратчастої або щілинний камері. У потужних вимикачах використовують комбіновані камери, що поєднують в собі гратчасті і щілинні конструкції.

Біля контактів може бути вмонтована пластикова вставка, яка при випаровуванні виділяє гази, які використовуються для гасіння дуги. Потік розжарених газів або повітря проходить через дугогасительную камеру і виходить в атмосферу по спеціальному каналу для відводу випускних парів.

Для захисту ланцюгів використовуються різні види триполюсні вимикачів, але їх пристрій істотно не відрізняється від конструкції наведеної вище.

На схемах пристрою зображуються так, як показано на рис. 3.

Мал. 3. Зображення на схемах

механізми розчеплення

Виконуючим елементом конструкції є механізм розчеплення, який складається з коромисел, важелів, пружин і засувок, які забезпечують миттєве розмикання електричного кола. Цей механізм приводять в дію расцепители, які за принципом дії діляться на типи:

• термобиметаллический — пластини з пам’яттю;
• електромагнітні — соленоїд з сердечником;
• електронні, керовані напівпровідниковими елементами;
• мікропроцесорні, на базі інтегральних мікросхем.

Наостанок зауважимо, що в деяких промислових зразках вимикачів застосовуються електромеханічні, електромагнітні, пневматичні та інші типи приводів для управління автоматами. Це дозволяє персоналу включати або відключати пристрої дистанційно.

Підключення пакетного вимикача до мережі

Для наочного прикладу розглянемо схему підключення пакетного вимикача до однофаз лічильнику:

Провід зачищаються і кріпляться в гвинтових затисках пікетники. Для зручності підключення вони спеціально зрушені відносно один одного. Для деяких типів ПВ кінці проводів потрібно скручувати в кільця.

Якщо на корпусі апарату є заземлюючий контакт, підключення заземлення здійснюється окремим, які не є робочим нулем кабелем.

Якщо це трифазна мережа, то пікетники матиме 2 положення: все фази замкнуті або розімкнуті. Провід приєднуються до клем з одного боку пристрою при дотриманні черговості фаз. Провід навантаження під’єднуються з іншого боку апарату в тій же черговості при дотриманні діагональної протилежності.

Пакетний вимикач доречно використовувати там, де необхідно часте перемикання харчування. Але їх частота не повинна бути більше, ніж 300 разів за 1 годину. Так, при номінальній напрузі і струмі, а також коефіцієнті потужності 8,0 такі вимикачі витримують до 20 тисяч перемикань.

Кожен пікетники має своє маркування. Вона складається з декількох умовних позначень. Наприклад, так: П Вx – XXX XX XX XXX X. Ця таблиця допоможе вам її розшифрувати:

Типи автоматичних вимикачів: основні різновиди

Насправді, автоматичний вимикач є досить складним пристроєм, який поділяється на велику кількість видів. Але всі типи автоматичних вимикачів можна розділити на дві великі групи – це вимикачі постійного та змінного струму. Перші в побуті практично не використовуються, а от з другими розберемося трохи докладніше. Є кілька основних критеріїв, за якими можна класифікувати автомати, розраховані на роботу в ланцюзі змінного струму. Давайте подивимося, які існують види автоматичних вимикачів.

Кількість фаз або, як кажуть електрики, полюсів. Тут все досить просто – є 1 полюсні автоматичні вимикачі, двополюсні і 3 х полюсні автоматичні вимикачі. Останній називається двофазний автоматичний вимикач – один полюс в ньому призначений для нуля, а два інших для фаз. Також для трифазної електричної проводки використовуються і чотирьох полюсні автомати – їх четвертий полюс служить для нуля, а три інших, відповідно для фаз. У більшості випадків у побуті застосовуються двох, трьох і однофазний автоматичний вимикачі.
Номінальна напруга. Тут також все ясно, і ніяких розрахунків при виборі автоматичного вимикача робити не потрібно – головне зрозуміти, що у ланцюга з напругою 220V використовуються автомати з аналогічним номінальною напругою, а в ланцюзі з струмом 12V, відповідно, автомати, розраховані на напругу 12 В.
Максимальний робочий струм. Ось тут слід розібратися дещо детальніше – цей параметр автоматичного вимикача тісно пов’язаний з потужністю використовуваних в мережі споживачів. Не будемо вдаватися в складні розрахунки, а просто приймемо все як належне – 1кВт потужності споживача відповідає силі струму в 5 Ампер. Звідси висновок – якщо максимальна одночасна навантаження в ланцюзі становить 4кВт, то вибирати потрібно автомат, розрахований на максимальний робочий струм 20А (5*4=20). Тут слід розуміти одну річ – якщо встановіть автомат з меншим номіналом, його буде вибивати при максимальному навантаженні. А встановіть автоматичний вимикач з завідомо великим номінальним значенням сили струму, він просто не спрацює при короткому замиканні, що призведе до пожежі. Все має бути точно – з мінімальним допуском в більшу сторону.

Струм короткого замикання. В принципі, на цей момент при виборі можна не звертати увагу, але знати про нього потрібно – як правило, струм короткого замикання узгоджується з максимальним робочим струмом. Для побутових автоматів з номіналом 16, 25А він становить близько 3кА.

Існує і ще один поширений автомат це автоматичний вимикач диференціального струму. Це капітальна захист врятує людину, навіть якщо він вставить в розетку два пальці (жарт, але від витоків струму по металевих предметів в будинку, він реально захищає). про нього ви можете почитати в іншій статті нашого сайту. Як правило, всі ці моменти відображаються в маркуванні автоматичних вимикачів, з якою ми розберемося далі.

Класифікація автоматичних вимикачів

А тепер про те, яку класифікацію мають автоматичні вимикачі ВА, технічні характеристики яких практично однакові і відрізняються лише значеннями. Отже, категорії стандартних приладів:

1. Автоматичні вимикачі установчого класу виготовляються в пластиковому корпусі, який повністю захищений. Отже, їх можна монтувати в місцях із загальним доступом. Зокрема, для комутації ланцюгів освітлення.
2. Без корпусу випускаються універсальні типи. Їх призначення — монтаж виключно всередині розподільних пристроїв.
3. Автоматичні вимикачі з часом спрацювання менше 5 мілісекунд відносяться до класу швидкодіючих. Отже, з часом спрацьовування в діапазоні 10 мілісекунд — відносяться до категорії небистродействующіх. Ще один у яких час спрацьовування є основною характеристикою — це селективні. Користувач може змінювати самостійно значення часу. Для цієї мети передбачений невеликий пластиковий диск з градуюванням.
4. Автоматичні вимикачі зворотного струму необхідні для захисту ланцюгів тільки в одному випадку: якщо існує ймовірність зміни напрямку руху струму по ланцюгу.
5. Неполяризовані і поляризовані. Перші відключають ланцюг при протіканні струму в різних напрямках. Другі — тільки при зміні струму в прямому напрямку.

Ввідний автомат і периферійний: в чому відмінності між ними

У будь електричної проводки використовується досить багато автоматичних вимикачів, на кожен з яких покладається своя обов’язок – багато з них є периферійними і відповідають за один або групу споживачів. Але існує один або кілька автоматичних вимикачів, які контролюють роботу всіх інших автоматів – їх називають основними. Вони оберігають від короткого замикання і перевантаження всі квартирне обладнання, включаючи електролічильник – це головні автомати, на які лягає вся навантаження. Розберемося з цим поділом трохи докладніше.

Ввідний автоматичний вимикач – його назва говорить сама за себе. Встановлюється такий пристрій безпосередньо при вході електрики в будинок – як і говорилося вище, на нього лягає навантаження від всіх споживачів у будинку або квартирі. Практично завжди це потужний автомат, номінал якого за струмом становить не менше 32-40А. Як правило, це двох – або, якщо мова йде про трифазної проводці, трьох – або чотирьохполюсних автоматичний вимикач, який припиняє рух електронів не тільки по фазі електричної проводки, але і з нуля, і навіть по заземленню. Загалом, він виробляє цілковите відключення, не даючи току ні найменшого шансу. В принципі, в цьому й полягають основні відмінності ввідного автоматичного вимикача.

Що стосується периферійних пристроїв даного типу, то в більшості випадків це однополюсні автоматичні вимикачі, в завдання яких входить контроль над певною групою споживачів електричного струму – наприклад, над освітленням в певній кімнаті або над розетками. Також персональним автоматичним вимикачем обладнується гілка проводки, подає електроенергію до особливо потужним споживачам струму – це може бути водонагрівальний бак, електродуховка або пральна машина.

У схемі електрощитка квартири або будинку застосовуються і ті та інші типи автоматичних вимикачів – причому вони можуть використовуватися не в єдиному кількості. Навіть ввідних автоматів може бути кілька, якщо в будинок приходить дві фази і нуль, то, як правило, щоб знизити навантаження на кожну з фаз, їх рівномірно розподіляють на всі споживачі.

В завершення теми кілька слів з приводу питання, як вибрати автоматичний вимикач – виробників на сьогоднішній день розвелося досить багато, і далеко не кожен з них випускає дійсно якісну продукцію. Потрібно розуміти, що автомат – це захист, і його краще купувати у перевіреного виробника. Таких не багато – похвалитися якістю і надійністю автоматичні вимикачі АВВ, Дженерал електрик (JE), Легранд і автоматичний вимикач АЕ. Якщо говорити про вітчизняних виробників, то, на жаль, таких немає – наші компанії виробляють автоматичні вимикачі стерпної якості, але довговічними назвати їх не виходить.

Як підключити автоматичний вимикач фото

І наостанок кілька слів про те, як підключити автоматичний вимикач. В принципі, тут все досить просто – для початку автомат потрібно встановити на дін-рейку в щиток. З його зворотного боку є невелика засувка, яку перед установкою потрібно відтягнути викруткою – після того, як автомат стане на місце, засувка повертається на своє місце. Далі йде безпосередньо підключення – для підключення проводів в автоматичному вимикачі передбачені клеми. Одна знизу, а інша зверху – та, що зверху, є вхідними. З лицьового боку автомата є гвинти цих клем – вони відкручуються, зверху і знизу-клему вставляються дроту, після чого гвинт туго затягується. Як правило, провід, який підключається до автомата, а вірніше його кінець, пропаивается або оснащується спеціальним наконечником. Ось так виглядає монтаж автоматичних вимикачів – все просто, якщо, звичайно, не враховувати схему їх підключення, в якій недосвідченому в електриці людині розібратися буде вкрай складно.

В принципі, це все, що можна сказати з питання: типи автоматичних вимикачів. Є й інші моменти, але якщо стосуватися виключно побутових автоматичних вимикачів, інших відмінностей і, відповідно, критеріїв вибору немає.

Автор статті Олександр Куликов

Пристрій і принцип дії масляних вимикачів

Всі масляні вимикачі конструктивно складаються з:

1. Силовий контактної групи. У неї входить рухливий (свічка) і нерухомий контакт (розетка), між якими і виникає дуга, гасячи в маслі;
2. Ізолятори, які забезпечують надійну ізоляцію струмопровідних частин від корпусу, і один від одного;
3. Одного або трьох баків з трансформаторним маслом;
4. Групи блок-контактів, що виконують контролюючу і керуючу роль;
5. Приводи до масляним вимикачів, зібрані на досить потужною включає котушці, яка називається соленоїдом або котушкою соленоїда. Здатність, яка відключає котушка виконує роль ударного механізму, сбивающего з засувки включене пристрій вимикача. Також привід може бути ручний;
6. Спеціальні відключають пружини, які розмикають силову частину при відключенні. За рахунок них залежить швидкість розбіжності контактів.

При подачі живлення на котушку соленоїда включення його масивний сердечник втягується, тим самим приводячи в рух механізм важеля, який, в свою чергу, направляє рухливі контакти, тобто свічки, в напрямку розеток. Також механізм включення може бути виконаний і на ручному приводі, тоді роботу соленоїда повинен буде виконувати людина, за допомогою спеціального важеля, зрозуміло, в діелектричних рукавичках.

Після струму як свічки увійшли в розетку на 20-25 мм, механізм масляного вимикача встає на засувку. Під час роботи, в осередках де встановлені високовольтні вимикачі, повинні бути виготовлені блокуючі пристрої, які не дозволять механічно, включений високовольтний апарат, викотити з комірки КРУ.

Масляні вимикачі, встановлені в осередках повинні бути оснащені системами захисту. Таким чином, він працює в автоматичному режимі. Його робота і призначення схожі зі звичайним низьковольтних автоматичним вимикачем. При подачі відключає сигналу або натискання на механічну кнопку відбувається збивання пристрою з засувки і за рахунок пружин, електричний ланцюг розривається, і він переходить у відключене стан. Вимикаючі сигнали, які управляють вимикачем, приходять від релейного захисту та автоматики.

Технічні характеристики

Графік на малюнку 4 прекрасно ілюструє критичні характеристики вимикачів типів B, C, D.

Мал. 4. Графік спрацьовування захисту

Зверніть увагу на зони захисту від перевантажень і від КЗ. Зона B характерна для вимикачів, що застосовуються в захисті ліній освітлення або дуже протяжних ліній. Відключення відбувається протягом 7 — 15 секунд, при досягненні струмом величини, кратної номінальному: від 3 · I _n до 5 · I _n, де I _n — номінальний струм.

У зоні C тепловий захист спрацює протягом 0, 5 — 1, 5 с, при досягненні навантаження від 5 · I _n до 10 · I _n. Застосовується в лініях з помірними пусковими струмами.

Зона D — Це вже електромагнітний захист від КЗ. Час відключення 0, 01 — 0, 02 с.

Промислові автомати типу Z, L, K, мають параметри теплового відключення від 8 · I _n до 12 · I _n.

Нижче наводиться таблиця основних характеристик деяких типів триполюсні автоматичних вимикачів серії А3700.

Тип пристрою	Номінальний струм вимикача, I n (А)	Номінальний струм рацепітеля, I n (А)	Тое соленоїда, А	Ударний струм, кА
ПКС * в ланцюзі 380 В	ОПКС ** в ланцюзі 380 В
Вимикачі на напругу до 660 В
А3712Б	160	80	400	36	—
160	630, 1000, 1600	75	125
А3722Б	250	250	1600, 2000, 250	80	150
А3732Б	400	400	2500, 3200, 4000	100	150
А3742Б	630	630	4000, 5000, 6300	100	150
А3792Б	630	630	2500, 3200, 4000. 5000, 6300	11, 1	150
Вимикачі на напругу до 380 В
А3712Ф	160	80	400	25	28
160	630, 1000, 1600
А3722Ф	250	250	1600, 2000, 2500	35	38
А3732Ф	630	400	2500, 3200, 4000	50	53
630	4000, 5000, 6300

* ПКС — граничне значення струму, з яким вимикач може впоратися кілька разів.

** ОПКС — критична величина струму, який відсікається автоматичним вимикачем не більше 1 разу.

Конструктивні особливості

Двополюсний вимикач, як і однополюсний, застосовується в однофазної електричної мережі. Конструктивно вони нічим не відрізняються один від одного. Єдина різниця між ними – це спосіб підключення до електричної мережі. Однополюсний автомат встановлюється в розрив фазного проводу, а нульовий провід проходить по окремій лінії.

Двополюсний вимикач відрізняється наявністю захисних функцій, які забезпечують блокування кожного полюса. При аварійній ситуації на будь-якій ділянці електричного кола спрацьовує захист одного полюса, яка відключає весь автомат. Основні елементи приладу:

• корпус;
• модуль контактів;
• електромагнітна система управління;
• пристрій гасіння електричної дуги;
• расцепитель.

Корпус і кришка автомата виготовляються з матеріалу, який не пропускає електричний струм. Зазвичай для цього використовується пластмаса, текстоліт і інші полімерні матеріали. Усередині корпусу розташовуються основні функціональні вузли. У кришці монтуються вільні клеми, які з’єднуються з головними контактами.

Відключення приладу здійснюється як ручним способом, так і в автоматичному режимі. При перевантаженні в електричній схемі відбувається моментальне відключення автомата з таким зусиллям, що неможливо руками перешкодити спрацьовування захисного пристрою. За принципом дії двополюсного вимикача працює четирехполюсний автомат в трифазної електричного кола.
