Направление тока: от минуса к плюсу или наоборот?

Опыты с осциллографом

Если воспользоваться осциллографом (рис.6), то будет показано не световое пятно, а светящаяся линия. Когда одним из полюсов подводят к горизонтальной линии, находящейся на осциллографе – она отклоняется от своего первоначального значения в направлении перпендикулярном направлению скорости и направлению линий магнитного поля, поскольку магнитное поле направлено от северного полюса к южному. Это на качественном уровне подтверждает гипотезу.

Попытаемся получить не только качественные, но и количественные результаты. Для этого будем проверять зависимость силы действующей со стороны магнитного поля от различных факторов. В частности от скорости движения электронов. Каким образом можно поменять скорость движения электронов в осциллографе? При помощи регулировки яркости линии на осциллографе можно изменить скорость движения электронов в осциллографе. Чем ярче линия – тем быстрее движется электроны внутри трубки. Если поднести магнит к осциллографу северным полюсом и менять скорость движения электронов – то по мере уменьшения яркости – искажение лини также будет уменьшаться. Это означает, что сила, действующая со стороны магнитного поля на электроны, при уменьшении скорости электронов тоже уменьшается. Более точные измерения дадут нам прямую пропорциональность между силой, действующей со стороны магнитного поля на движущиеся заряды и скоростью этих зарядов. Сила, действующая на заряды со стороны магнитного поля, пропорциональна индукции – если поднести несколько магнитов к осциллографу, то искажение будет гораздо сильнее. Величина силы действующей со стороны магнитного поля на движущийся заряд зависит от взаимного направления вектора магнитной индукции и вектора скорости движения частиц – при поднесении магнитов к осциллографу южным полюсом – линия будет искажаться в противоположном направлении.

Рис. 6. Осциллограф

Рассмотрим работу электровакуумных приборов.

процесс движения электронов

Напомню, что во время действия электрического тока в обычном проводнике, электрон, покидая своё место, оставляет там «дырку», которая затем заполняется электроном от другого атома, где в свою очередь так же образуется дырка, в последствии заполняемая другим электроном.

Весь процесс движения электронов происходит в одну сторону, а движение «дыр», в противоположную. То есть дырка – явление временное, она заполняется всё равно. Заполнение необходимо для сохранения равновесия заряда в атоме.

А теперь рассмотрим работу электровакуумного прибора.

Для примера возьмём простейший диод – кенотрон. Электроны в диоде во время действия электрического тока испускаются катодом в направлении анода. Катод покрыт специальными окислами металлов, которые облегчают выход электронов из катода в вакуум (малая работа выхода).

Никакого запаса электронов в этой тоненькой пленке нет. Для обеспечения выхода электронов катод сильно разогревают нитью накала. Со временем раскаленная пленка испаряется, оседает на стенках колбы, и эмиссионная способность катода уменьшается.

И такой электронно-вакуумный прибор попросту выкидывают. А если прибор дорогой, его восстанавливают. Для его восстановления колбу распаивают, заменяют катод на новый, после чего колбу обратно запаивают.

Электроны в проводнике двигаются «перенося на себе» электрический ток, а катод пополняется электронами от проводника, подключенного к катоду. На замену электронам, покинувшим катод, приходят электроны от источника тока.

Понятие «скорость движения электрического тока» не существует. Со скоростью, близкой к скорости света (300 000 км/с), по проводнику распространяется электрическое поле, под действием которого все электроны начинают движение с малой скоростью, которая приблизительно равна 0,007 мм/с, не забывая ещё и хаотически метаться в тепловом движении.

Электрическая цепь. Направление электрического тока

В отсутствие электрического поля свободные электроны в проводниках движутся беспорядочно. Если концы проводника (или провода) подсоединить к полюсам источника тока, то в проводнике возникнет электрический ток.

ПРОСТЕЙШИЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ

Чтобы заставить работать различные электрические приборы — электродвигатели, лампы, плитки и т. д., необходимо создать в них электрический ток. Электрические приборы называют приёмниками или потребителями энергии. Для того чтобы электрическую энергию доставить от источника тока к приёмнику, используют соединительные провода.

Чтобы регулировать процессы протекания электрического тока, включать и выключать потребители электрической энергии, применяются различные приборы управления током: ключи, рубильники, выключатели и другие замыкающие и размыкающие устройства.

Источник тока, потребители электрической энергии и приборы управления током, соединённые между собой проводами, составляют электрическую цепь. Для того чтобы в цепи существовал ток, она должна быть замкнута. Обрыв цепи или замена проводящего участка цепи изолятором приводит к прекращению прохождения тока.

Немецкий профессор Г. К. Лихтенберг из Гёттингена первый предложил ввести символы, обозначающие отдельные элементы электрических цепей. Он обосновал их практическое применение и использовал в своих работах. Благодаря ему математические знаки «+» и «-» стали использовать для обозначения электрических зарядов.

НАПРАВЛЕНИЕ ЭЛЕКТРИЧЕСКОГО ТОКА

До открытия электрона учёные предполагали, что по цепи движутся только положительные заряды. Поэтому общепринятым направлением электрического тока в цепи считается направление, в котором движутся (или могли бы двигаться) в проводнике положительные заряды, т. е. направление от положительного полюса источника тока к отрицательному. Но это не означает, что во всех проводниках движутся положительные заряды. В одних случаях в проводнике движутся только отрицательные заряды, в других случаях происходит движение зарядов обоих знаков в противоположных направлениях. Но определение направления тока было сделано в те времена, когда природа электрического тока не была до конца изучена.

При направленном движении заряженные частицы могут участвовать и в тепловом хаотическом движении. Характер движения частиц при протекании электрического тока можно сравнить с явлением конвекции в жидкостях и газах, при котором в направленных конвекционных потоках происходит беспорядочное движение молекул.

В металлических проводниках ток создаётся отрицательно заряженными частицами — электронами, которые движутся по цепи от отрицательного полюса источника тока к положительному. Направление тока и направление движения носителей заряда в этом случае противоположны.

Понятия «электрический ток» и «направление электрического тока» были введены французским физиком Андре Мари Ампером. Именно он предложил принять за направление электрического тока то, в котором перемещается «положительное электричество».

Благодаря работам Ампера шаг за шагом выросла новая наука — электродинамика, основанная на экспериментах математической теории. В 1826 г. Ампер опубликовал труд, который назывался «Теория электродинамических явлений, выведенная исключительно из опыта».

Ампер также ввёл в науку такие термины, как «электростатика», «электродинамика», «соленоид», «электродвижущая сила», «напряжение», «гальванометр» и даже «кибернетика». Он высказал предположение о том, что, вероятно, возникнет новая наука об общих закономерностях процессов управления, и предложил назвать её кибернетикой.

Вы смотрели Конспект по физике для 8 класса «Электрическая цепь. Направление электрического тока».

Вернуться к Списку конспектов по физике (Оглавление).

Просмотров:
4 342

Общие свойства магнитной силы

Эксперименты, в которых наблюдалось движение заряженных частиц в магнитном поле, дают такие результаты:

  • Величина FB магнитной силы, действующей на частицу пропорциональна заряду q и скорости v частицы.
  • Если движение заряженной частицы в магнитном поле происходит параллельно вектору этого поля, то сила, действующая на нее, равна нулю.
  • Когда вектор скорости частицы составляет любой Угол θ ≠ 0 с магнитным полем, то сила действует в направлении, перпендикулярном к v и B; то есть, FB перпендикулярна плоскости, образованной v и B (см.рис. ниже).
  • Величина и направление FB зависит от скорости частицы и от величины и направления магнитного поля B.
  • Направление силы, действующей на положительный заряд, противоположно направлению такой же силы, действующей на отрицательный заряд, движущийся в ту же сторону.
  • Величина магнитной силы, действующей на движущуюся частицу, пропорциональна sinθ угла θ между векторами v и B.

Классификация

Если заряженные частицы движутся внутри макроскопических тел относительно той или иной среды, то такой ток называют электрический ток проводимости. Если движутся макроскопические заряженные тела (например, заряженные капли дождя), то этот ток называют конвекционный ток. Различают переменный (англ. alternating current, AC), постоянный (англ. direct current, DC) и пульсирующий электрические токи, а также их всевозможные комбинации. В таких понятиях часто слово «электрический» опускают. Постоянный ток — ток, направление и величина которого слабо меняются во времени.

Переменный ток — ток, величина и направление которого меняются во времени. В широком смысле под переменным током понимают любой ток, не являющийся постоянным. Среди переменных токов основным является ток, величина которого изменяется по синусоидальному закону.

Ток течет по проводам высоковольтных линий электропередач, ток вращает стартер и заряжает аккумулятор в нашем автомобиле, молния во время грозы — это тоже электрический ток.

Электрические разряды

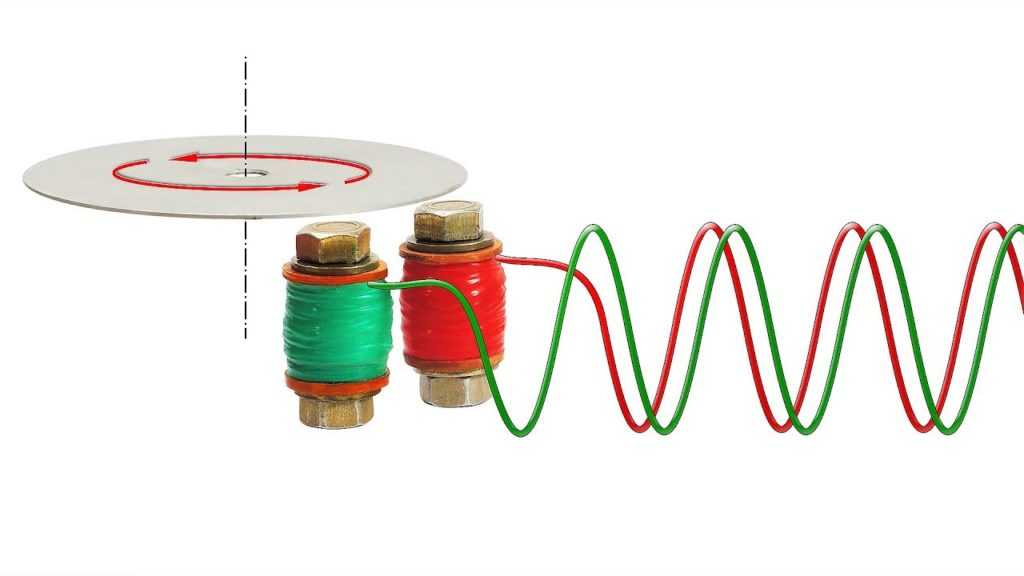

В этом случае потенциал каждого конца проводника изменяется по отношению к потенциалу другого конца проводника попеременно с положительного на отрицательный и наоборот, проходя при этом через все промежуточные потенциалы (включая и нулевой потенциал).

В результате возникает ток, непрерывно изменяющий направление: при движении в одном направлении он возрастает, достигая максимума, именуемого амплитудным значением, затем спадает, на какой-то момент становится равным нулю, потом вновь возрастает, но уже в другом направлении и также достигает максимального значения, спадает, чтобы затем вновь пройти через ноль, после чего цикл всех изменений возобновляется.

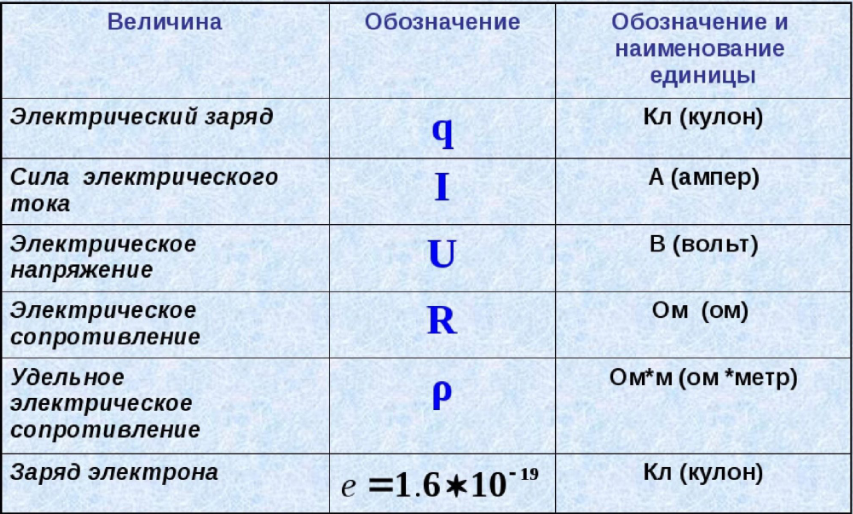

Таблица электрический ток и его единицы измерения.

Квазистационарный ток

Это «относительно медленно изменяющийся переменный ток, для мгновенных значений которого с достаточной точностью выполняются законы постоянных токов» (БСЭ). Этими законами являются закон Ома, правила Кирхгофа и другие. Квазистационарный ток, так же как и постоянный ток, имеет одинаковую силу тока во всех сечениях неразветвлённой цепи. При расчёте цепей квазистационарного тока из-за возникающей э. д. с. индукции ёмкости и индуктивности учитываются как сосредоточенные параметры. Квазистационарными являются обычные промышленные токи, кроме токов в линиях дальних передач, в которых условие квазистационарности вдоль линии не выполняется.

Переменный ток высокой частоты — ток, в котором условие квазистационарности уже не выполняется, ток проходит по поверхности проводника, обтекая его со всех сторон. Этот эффект называется скин-эффектом.

Вихревые токи (токи Фуко)

Замкнутые электрические токи в массивном проводнике, которые возникают при изменении пронизывающего его магнитного потока», поэтому вихревые токи являются индукционными токами. Чем быстрее изменяется магнитный поток, тем сильнее вихревые токи. Вихревые токи не текут по определённым путям в проводах, а замыкаясь в проводнике образуют вихреобразные контуры.

Вихревой ток

Существование вихревых токов приводит к скин-эффекту, то есть к тому, что переменный электрический ток и магнитный поток распространяются в основном в поверхностном слое проводника. Нагрев вихревыми токами проводников приводит к потерям энергии, особенно в сердечниках катушек переменного тока.

Для уменьшения потерь энергии на вихревые токи применяют деление магнитопроводов переменного тока на отдельные пластины, изолированные друг от друга и расположенные перпендикулярно направлению вихревых токов, что ограничивает возможные контуры их путей и сильно уменьшает величину этих токов.

П

ри очень высоких частотах вместо ферромагнетиков для магнитопроводов применяют магнитодиэлектрики, в которых из-за очень большого сопротивления вихревые токи практически не возникают.

Обозначение источников тока

Чтобы при выборе не возникало вопроса относительно того, какой тип источника тока представлен, используются специальные обозначения. В физике существуют точные графические изображения, которые позволяют идентифицировать тип применяемого источника:


Обозначения

На каждой схеме условных обозначений можно увидеть следующие параметры:

  • Общее обозначение источника тока и движущей силы ЭДС;
  • Графическое изображение без ЭДС;
  • Химический тип;
  • Батарея;
  • Постоянное напряжение;
  • Переменное напряжение;
  • Генератор.

Благодаря графическим идентификаторам на схеме электрической цепи всегда можно определить, какой именно тип используется в конкретной ситуации, и как правильно его обозначать. Существуют также международные обозначения, которые встречаются немного реже, обычно при реализации интернациональных проектов.

Электрический ток. Условия существования тока. Основные понятия.

Электрический ток — упорядоченное по направлению движение электрических зарядов. За направление тока принимается направление движения положительных зарядов.

Прохождение тока по проводнику сопровождается следующими его действиями: * магнитным (наблюдается во всех проводниках) * тепловым (наблюдается во всех проводниках, кроме сверхпроводников) * химическим (наблюдается в электролитах). Для возникновения и поддержания тока в какой-либо среде необходимо выполнение двух условий: * наличие в среде свободных электрических зарядов * создание в среде электрического поля. Электрическое поле в среде необходимо для создания направленного движения свободных зарядов. Как известно, на заряд q в электрическом поле напряженностью E действует сила F = q* E, которая и заставляет свободные заряды двигаться в направлении электрического поля. Признаком существования в проводнике электрического поля является наличие не равной нулю разности потенциалов между любыми двумя точками проводника, Однако, электрические силы не могут длительное время поддерживать электрический ток. Направленное движение электрических зарядов через некоторое время приводит к выравниванию потенциалов на концах проводника и, следовательно, к исчезновению в нем электрического поля. Для поддержания тока в электрической цепи на заряды кроме кулоновских сил должны действовать силы неэлектрической природы (сторонние силы). Устройство, создающее сторонние силы, поддерживающее разность потенциалов в цепи и преобразующее различные виды энергии в электрическую энергию, называется источником тока. Для существования электрического тока в замкнутой цепи необходимо включение в нее источника тока. основные характеристики 1. Сила тока — I, единица измерения — 1 А (Ампер). Силой тока называется величина, равная заряду, протекающему через поперечное сечение проводника за единицу времени. I = Dq/Dt . Формула справедлива для постоянного тока, при котором сила тока и его направление не изменяются со временем. Если сила тока и его направление изменяются со временем, то такой ток называется переменным. Для переменного тока: I = lim Dq/Dt , Dt — 0 т.е. I = q’, где q’ — производная от заряда по времени. 2. Плотность тока — j, единица измерения — 1 А/м2. Плотностью тока называется величина, равная силе тока, протекающего через единичное поперечное сечение проводника: j = I/S . 3. Электродвижущая сила источника тока — э.д.с. ( e ), единица измерения — 1 В (Вольт). Э.д.с.- физическая величина, равная работе, совершаемой сторонними силами при перемещении по электрической цепи единичного положительного заряда: e = Аст./q . 4. Сопротивление проводника — R, единица измерения — 1 Ом. Под действием электрического поля в вакууме свободные заряды двигались бы ускоренно. В веществе они движутся в среднем равномерно, т.к. часть энергии отдают частицам вещества при столкновениях. Теория утверждает, что энергия упорядоченного движения зарядов рассеивается на искажениях кристаллической решетки. Исходя из природы электрического сопротивления, следует, что R = r*l/S , где l — длина проводника, S — площадь поперечного сечения, r — коэффициент пропорциональности, названный удельным сопротивлением материала. Эта формула хорошо подтверждается на опыте. Взаимодействие частиц проводника с движущимися в токе зарядами зависит от хаотического движения частиц, т.е. от температуры проводника. Известно, что r = r0(1 + a t) , R = R0(1 + a t) . Коэффициент a называется температурным коэффициентом сопротивления: a = (R — R0)/R0*t . Для химически чистых металлов a > 0 и равно 1/273 К-1. Для сплавов температурные коэффициенты имеют меньшее значение. Зависимость r(t) для металлов линейная: В 1911 году открыто явление сверхпроводимости, заключающееся в том, что при температуре, близкой к абсолютному нулю, сопротивление некоторых металлов падает скачком до нуля. У некоторых веществ (например, у электролитов и полупроводников) удельное сопротивление с ростом температуры уменьшается, что объясняется ростом концентрации свободных зарядов. Величина, обратная удельному сопротивлению, называется удельной электрической проводимостью s s = 1/r . 5. Напряжение — U , единица измерения — 1 В. Напряжение — физическая величина, равная работе, совершаемой сторонними и электрическими силами при перемещении единичного положительного заряда. U = (Aст.+ Аэл.)/q . Так как Аст./q = e, а Аэл./q = f1-f2, то U = e + (f1 — f2) .

Направление тока в проводнике, как, откуда и куда течет электрический ток.

Тема: в какую сторону идёт ток в проводах, электрических цепях, схемах.

Электрический ток представляет собой упорядоченное движение заряженных частиц. В твердых телах это движение электронов (отрицательно заряженных частиц) в жидких и газообразных телах это движение ионов (положительно заряженных частиц). Более того ток бывает постоянным и переменным, и у них совсем разное движение электрических зарядов. Чтобы хорошо понять и усвоить тему движение тока в проводниках пожалуй сначала нужно более подробно разобраться с основами электрофизики. Именно с этого я и начну. Итак, как вообще происходит движение электрического тока? Известно, что вещества состоят из атомов. Это элементарные частицы вещества. Строение атома напоминает нашу солнечную систему, где в центре расположено ядро атома. Оно состоит из плотно прижатых друг к другу протонов (положительных электрических частиц) и нейтронов (электрически нейтральных частиц). Вокруг этого ядра с огромной скоростью по своим орбитам вращаются электроны (более мелкие частицы, имеющие отрицательный заряд). У разных веществ количество электронов и орбит, по которым они вращаются, может быть различным. Атомы твердых веществ имеют так называемую кристаллическую решетку. Это структура вещества, по которой в определенной порядке располагаются атомы относительно друг друга.

А где же тут может возникнуть электрический ток? Оказывается, что у некоторых веществ (проводников тока) электроны, что наиболее удалены от своего ядра, могут отрываться от атома и переходить на соседний атом. Это движение электронов называется свободным. Просто электроны перемещаются внутри вещества от одного атома к другому. Но вот если к этому веществу (электрическому проводнику) подключить внешнее электромагнитное поле, тем самым создав электрическую цепь, то все свободные электроны начнут двигаться в одном направлении. Именно это и есть движение электрического тока внутри проводника.

Теперь давайте разберемся с тем, что собой представляет постоянный и переменный ток. Итак, постоянный ток всегда движется только в одном направлении. Как говорилось в самом начале — в твердых телах движутся электроны, а в жидких и газообразных движутся ионы. Электроны, это отрицательно заряженные частицы. Следовательно, в твердых телах электрический ток течет от минуса к плюсу источника питания (перемещаются электроны по электрической цепи). В жидкостях и газах ток движется сразу в двух направлениях, а точнее, одновременно, электроны текут к плюсу, а ионы (отдельные атомы, что не связаны между собой кристаллической решеткой, они каждый сам по себе) текут к минусу источника питания.

Учеными же было принято официально считать, что движение происходит от плюса к минусу (наоборот, чем это происходит в действительности). Так что, с научной точки зрения правильно говорить, что электрический ток движется от плюса к минусу, а с реальной точки зрения (электрофизическая природа) правильнее полагать, что ток течет от минуса к плюсу (в твердых телах). Наверное это сделано для какого-то удобства.

Теперь, что касается переменного электрического тока. Тут уже немного все сложнее. Если в случае постоянного тока движение заряженных частиц имеет только одно направление (физически электроны со знаком минус текут к плюсу), то при переменном токе направление движения периодически меняется на противоположное. Вы наверное слышали, что в обычной городской электросети переменное напряжение величиной 220 вольт и стандартной частотой 50 герц. Так вот эти 50 герц говорят о том, что электрический ток за одну секунду успевает 50 раз пройти полный цикл, имеющий синусоидальную форму. Фактически за одну секунду направление тока меняется аж 100 раз (за один цикл меняется два раза).

P.S

Направление тока в электрических схемах имеет важное значение. Во многих случаях если схема рассчитана на одно направление тока, а вы случайно его поменяете на противоположный или вместо постоянного тока подключите переменный, то скорее всего устройство просто выйдет из строя

Многие полупроводники, что работают в схемах, при обратном направлении тока могут пробиваться и сгорать. Так что при подключении электрического питания направление тока должно быть вами строго соблюдаться.

Действие тока

Зная, что принимается за направление тока, стоит выяснить и его действие. О появлении силы электротока можно узнать по показаниям специальных приборов. Однако они не всегда есть под рукой. В такой ситуации о наличии электротока можно судить по следующим явлениям:

  • Тепловое. Движение заряженных частиц приводит к нагреву материала проводника. Именно это явление используется в работе ламп освещения либо нагревательных приборов.
  • Магнитное. Если в цепи есть ток, то он создаст магнитное поле. Проверить этот факт можно с помощью компаса: если поднести его к проводу, то стрелка повернется перпендикулярно проводнику. Созданное током магнитное поле можно усилить, обмотав железный стержень проволокой. В результате получится электромагнит.
  • Химическое. Если ток протекает в электролитах, то химический состав раствора изменится. Например, в растворе CuSO4 электроток возникает благодаря движению положительных ионов Cu. Они перемещаются к отрицательному электроду, который со временем покроется слоем меди.

Сегодня сложно представить человеческую цивилизацию без электричества. Природу этих явления пытались установить многие ученые еще до открытия электронов. Первым физиком, выдвинувшим гипотезу о наличии двух типов зарядов, стал Бенджамин Франклин.
