Понижающий трансформатор с 220 на 12 вольт

Выбор готового решения

Сегодня трансформатор с любыми параметрами можно найти в магазинах радиоэлектроники или сварочного оборудования. Наряду с традиционными продаются и устройства нового поколения — трансформаторы инверторные. В таких приборах ток перед поступлением на первичную обмотку сначала проходит через выпрямитель.

А потом — через собранный на базе микросхемы и пары ключевых транзисторов инвертор, снова превращающий ток в переменный, но с гораздо большей частотой: 60 – 80 кГц вместо 50-ти Гц. Такое преобразование входного тока позволяет значительно уменьшить размеры трансформатора и сильно сократить потери.

Ящик с понижающим трансформатором ЯТП 0,25

Подбирать трансформатор следует по следующим характеристикам:

Входное напряжение и частота тока: в характеристиках прибора должно быть указано «220 В» или «380 В», если он приобретается для 3-фазной сети. Частота должна составлять 50 Гц. Есть трансформаторы, которые рассчитаны, к примеру, на частоту в 400 Гц и более — при подключении напрямую к бытовой электросети такой прибор сгорит.

Напряжение и тип тока на выходе: с выходным напряжением все понятно — оно должно соответствовать напряжению, на которое рассчитан электропотребитель

Но при этом важно не забыть посмотреть, какой ток выдает трансформатор. Многие из них сегодня комплектуются выпрямителями, в результате чего ток на выходе получается не переменным, а постоянным.

Номинальная мощность: очень важно, чтобы максимальная мощность, с которой может работать трансформатор (она и называется номинальной), была примерно на 20% больше мощности нагрузки

Если этого запаса не будет, а тем более если номинальная мощность трансформатора окажется меньше мощности, потребляемой нагрузкой, обмотки преобразователя перегреются и сгорят.

Трансформаторы бывают:

1. Открытыми: снабжены негерметичным кожухом, внутрь которого могут попадать влага и пыль. Но зато имеется возможность принудительного охлаждения при помощи вентилятора.
2. Закрытыми: снабжены герметичным корпусом с высокой степенью влаго- и пылезащиты, поэтому могут устанавливаться в помещениях с повышенной влажностью.

Модели с алюминиевым корпусом могут эксплуатироваться в условиях улицы (уличное освещение светодиодными лампами, реклама). Из-за невозможности применить принудительное охлаждение мощность закрытых трансформаторов является ограниченной.

Трансформатор ОСМ-1-04

Также трансформаторы бывают:

• стержневыми: катушки можно располагать только в вертикальном положении;
• броневыми: работают в любом положении.

Стоимость трансформаторов сильно варьируется и в первую очередь зависит от мощности. Вот несколько примеров:

1. ЯТП-0,25. Прибор с номинальной мощностью 250 Вт, оснащенный корпусом. Стоимость составляет 1700 руб.
2. ОСМ-1-04. Может работать с входным напряжением 220 В или 100 – 127 В, выходное составляет 12 В. Корпус отсутствует. Стоимость — 2600 руб.
3. ОСЗ-1 У2 220/12. Трансформатор на 1 кВт. Стоит 5300 руб.
4. ТСЗИ-4,0. Преобразователь с корпусом, номинальная мощность составляет 4 кВт. Входное напряжение — 220 или 380 В, выходное — 110В или 12 В. Стоимость — 10,5 тыс. руб.

Переносной трансформатор в корпусе ТСЗИ-2,5 кВт. может подключаться как к 220 В, так и к 380 В, на выходе — 12 В. Стоимость — 13,9 тыс. руб.

Из 220В получаем 12В

Существует несколько вариантов ответа на вопрос, как сделать питание для электронных приборов 12 вольт;

• Снижение напряжения без использования трансформатора;
• Сетевой понижающий трансформатор 220В 50 герц;
• Импульсный конвертор напряжения совместно с линейным преобразователем.
• Получение пониженного напряжения по схеме без сетевого трансформатора.

Существуют три метода преобразования 220В в 12В, без входного трансформатора:

• Снижение напряжения, используя балластный конденсатор. Такой метод применяется для питания электронных приборов малой мощности: LED ламп, перезарядки маломощных аккумуляторов и т. п. Несмотря на ненадежность метода и низкий cos ϕ, схема применяется в недорогих устройствах.
• Снижение напряжения, используя резистор. При существенных недостатках этот метод применяется для питания нагрузки с очень малым потреблением мощности, например, светодиода. Его ключевой недостаток – значительные теплопотери на резисторе.
• Применение автотрансформатора либо дросселя с аналогичной обмоткой.

Подключение устройства в схему электроснабжения галогенных светильников

В случае подсоединения трансформаторов рекомендуется придерживаться схематического расположения отдельных источников света, когда их количество более двух. К тому же требуется выбрать подходящее место для установки преобразователя.

Основные требования к подключению

Инструкции любых трансформаторов непременно содержат главные правила, ими запрещается пренебрегать при выполнении монтажных работ:

• Понижающий прибор и лампу требуется соединять с кабелем, длина которого не превышает 1,5 м, а сечение от 1 мм2. В ином случае яркость лампы будет недостаточной, свет — неравномерным, есть риск нагревания провода.
• Если подключается два и больше светильников, требуется непременно применить схему «звезда»: к каждой лампе подсоединяется отдельный кабель. Последние должны быть одинаковые.
• Если предполагается длина кабеля больше 1,5 м, то его сечение увеличивается в пропорциональном соотношении.
• Расстояние до светильника не меньше 0,2 м.
• Корректно высчитать мощность ламп, соответствие последних понижающему электроприбору.

Внимание! Категорически запрещается включать трансформаторы без нагрузки

Требования по установке

Допустимо использование нескольких схем подключения галогенных ламп через трансформатор:

Одна из самых простых: применяется один выключатель (с 1-ой клавишей) и трансформатор. Проводники крепятся на клеммы «входа» L и N. Для присоединения ламп на «выходе» предпочитают провода из меди (минимальное сечение 1,2 мм2). Подключение галогенных ламп 12В — параллельное.

Вам это будет интересно Электросхема квартиры

Простая схема подключения понижающего прибора

Разделение общего количества светильников на две одинаковые половины, подсоединение к разным трансформаторам. В вышеописанном примере 4 лампы по 40 Вт, мощность 2-х — 80 Вт. Следственно, следует использовать трансформатор 105 Вт. Рекомендуется отдельный понижающий прибор питать своими проводами. Когда последние соединятся в распределительном боксе, это существенно облегчит возможный в будущем ремонт. При подключении допустимо применить 1-клавишный или 2-клавишный выключатель. После выполнения всех работ лампочки возможно запитать раздельно. Когда один трансформатор выйдет из рабочего состояния, это позволит сберечь денежные средства и оставить систему работающей.

Схема подключения двух галогенных лампочек (и более)Важная информация! Трансформаторы во время работы нагреваются. Поэтому их нужно устанавливать на поверхностях из материалов, которые устойчивы к воспламенению, не плавятся.

Эксплуатационный ресурс, надёжность галогенных и светодиодных ламп перекроют издержки на монтаж трансформаторного устройства. А защитные свойства последнего обеспечат более продолжительную службу таких источников света, чем обычных лампочек накаливания.

Какие трансформаторы лучше использовать для светодиодов

Для питания светодиодов нужны трансформаторы, преобразующие переменное напряжение 220 В (стандартное сетевое значение) в постоянный ток (в нашем случае —12 В). При этом, надо, чтобы никаких пульсаций напряжения после диодного моста не возникало, для чего используются сглаживающие конденсаторы. Это ограничивает возможности обычных блоков питания, которые не могут обеспечить достаточного качества и мощности выдаваемого напряжения.

Рассчитывать на то, что можно подключить лампу к стандартному выпрямителю, не следует — можно испортить светильник или получить неравномерное свечение, с пульсациями или мигающим режимом. Стандартный электронный драйвер, установленный в LED лампу на 220 В, тоже не подойдет — его мощность рассчитана только на единственный прибор и не позволит присоединить дополнительную нагрузку.

 Необходимо учитывать недостатки:

• большие габариты;
• во время работы он издает гул, который со
  временем усиливается;
• потребление энергии довольно высокое, поскольку
  КПД устройства составляет 50-70%, все остальное — потери на нагрев и гул;
• сложность скрытого монтажа — объемный блок
  непросто куда-то спрятать.

Эти минусы ограничивают
применение трансформаторов в пользу импульсных источников. Однако, среди
любителей и домашних мастеров они получили широкое распространение из-за
надежности, дешевизны и простоты применения.

Понижающие ток трансформаторы для светодиодных ламп и лент с 220 вольт до
12

Для подключения светодиодных лент или ламп используются специальное устройство (драйвер электронный), преобразующее 220 В в постоянное напряжение 12 В с заданной мощностью. Приобрести такой драйвер отдельно возможно не всегда, и обходится он не дешево. Это стало причиной изготовления альтернативных источников питания на базе трансформатора.

Здесь необходимо сразу учесть, что одним только подключением устройства вопрос решить не удастся. Дело в том, что на выходе трансформатора будут необходимые 12 В, но переменного тока. Поэтому после трансформатора понадобится установить диодный мост, который выдает пульсирующее напряжение. Это уже не переменка, но и от постоянной осциллограммы еще очень далеко.

Для того, чтобы получить качественную прямую на осциллограмме, надо параллельно выходу диодного моста поставить конденсатор такого номинала, чтобы полностью исключить пульсации тока. Чем больше его емкость, тем ровнее будет график, но слишком большие значения емкости также вредны. Возникает большой пусковой ток, который может быть опасным для осветительных приборов. Поэтому надо подбирать номинал так, чтобы график получался максимально ровным, но не более того.

Основным преимуществом
трансформаторного источника является полная гальваническая развязка с сетью
питания 220 В

Это важно именно для домашних мастеров и любителей украшать свои
комнаты светодиодными лампами. Если при выполнении каких-либо работ человек
прикоснется рукой к оголенным контактам, ничего страшного не произойдет

Выбор БП по характеру расстановки.

Маломощные – такие блоки, как правило имеют пластиковый корпус, применяются для запитывания небольшого количества видеокамер из одного места, например находясь возле видеорегистратора. Как правило такие БП с одного конца имеют вилку для подключения к 220в, а с другой кабель с переходником “папа”. Для удобства подключения например 4-х камер, можно либо отрезать фишку и скрутить провода либо подключить камеры через клемную колодку “мама”.

Мощные – такие БП имеет перфорированную металлическую оболочку, которая позволяет отводить излишнее тепло. Использовать такие источники очень удобно ввиду большого количества свободных клем ±, для подключения кабелей от каждой видеокамеры. Для подключения к сети 220 необходимо подсоединить кабель с вилкой в разъем АС. Фиксацию проводов обеспечивает винтик с небольшой пластиной, достаточно лишь оголить контакт кабеля и зажать винтом.

Импульсный источник имеет подстрочный резистор, с помощью которого можно уменьшить или увеличить выдаваемое напряжение. Это очень удобно когда камера находится на большом расстоянии, а возможности поставить бп возле камеры нет. Из-за большого расстояния происходит падение напряжения в сечении кабеля, и на камеру может прийти не 12, а например 10,7 вольт, в таком случаем мы подкручиваем резистор до 13 вольт и на камеру приходит, например 11,7 вольт, что идеально для ее работы.

Недостатком импульсных источников является – большая выдача помех, зачастую видеорегистратор заземляют с БП, чтобы избежать излишней грязи на видеокадре.

Бесперебойный БП – сделан в виде металлического шкафа для размещения в нем аккумулятора. Когда на объекте установки имеется электричество 220, БП конвертирует его в напряжение 12 вольт и отдает его системе наблюдения, а так же держит в полной зарядке аккумулятор. При отсутствии света напряжение поступает за счет аккумулятора.

Как работает трансформатор?

Уже сегодня создано огромное количество преобразователей тока, существуют модели низковольтные и высоковольтные. Принцип работы трансформатора достаточно прост — понижающий трансформатор отвечает за снижение поступающего тока, повышающий наоборот — увеличивает напряжение до высшего значения.

В бытовых целях это очень важное устройство, обеспечивает стабильную работу и полную безопасность домашних электрических приборов.

Приведем простой пример. Во многих домах от сети поступает ток 385 Вольт, а стандартные бытовые приборы работают только от 220В. В таком случае без понижающего трансформатора не обойтись, поэтому придется купить однофазный или трехфазный преобразователь.

Преобразователь 380 Вольт — промышленного типа, трехфазный. Преобразователь 220 Вольт — стандартный бытовой, однофазный.

При использовании стандартного бытового трансформатора, его задача будет более простая, ведь в зависимости от модели он меняет ток на показатель 12, 36, 42 Вольта (зависит от требования бытовых приборов).

Принцип действия конструкции прост — большее значение тока проходит через одну обмотку, после этого со второй обмотки выдается меньший ток. Это стало возможно благодаря тому, что на одной обмотке расположено больше витков, а на второй меньшее количество. Если говорить на научном языке, то такой процесс называется электромагнитная индукция.

Характеристики подключения

Рассмотрим основы того, как рассчитать, подключить понижающий трансформатор 220 36

Важно подключать катушки аппарата в строгом соответствии с их назначением с учетом потребностей в конкретной ситуации. В зависимости от того, куда подключена нагрузка и 220В, устройство будет понижающим или бустерным

А неправильное совмещение контактов обмотки приведет к быстрому пробою ТН (перегрев, короткое замыкание).

ТН подключен параллельно нагрузке, он предназначен для преобразования входного напряжения с определенным соотношением, которое, если упрощенно, равно отношению витков. Когда их количество в первичном (сети) меньше, чем во вторичном, то значение на выходе уменьшается. Повышающий ТВ, с другой стороны, имеет больше витков, чем вторичная обмотка (катушка нагрузки). Следует отметить, что с увеличением нагрузки коэффициент коэффициент уменьшается, на что также влияет сечение проводов обмотки.

Для сложных изделий количество витков больше 2, каждая со своим коэффициентом трансформации, одни уменьшаются, другие увеличиваются. Любой трансформатор может работать в реверсивном режиме: когда на обмотку нагрузки подается переменное напряжение, мы получаем его на выходе первичной обмотки с таким же коэффициентом преобразования.

Разделение устройств, понижающих напряжение, по видам

Трансформаторы разделяют по конструктивным особенностям на 2 вида:

• Тороидальные, или электромагнитные – устаревший вариант, имеющий большие габариты и меньший коэффициент полезного действия (КПД). Этот вид для бытовых нужд уже практически не применяется;
• электронные (импульсные) устройства – компактные, лёгкие, с высоким процентом КПД, стремящимся к 100%.

Несмотря на то, что первые постепенно вытесняются вторыми во всех областях, не рассмотреть их будет ошибкой.

Тороидальный трансформатор 220 на 12 вольт: устройство, схема

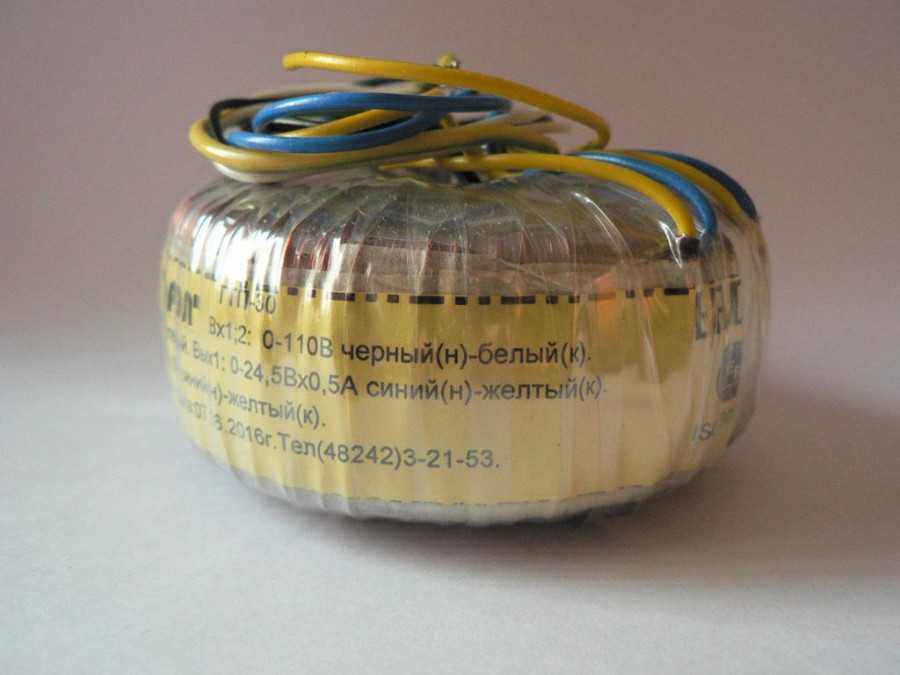

Довольно простое устройство, состоящее из двух катушек с различным количеством витков, установленных на одном стальном сердечнике. От разницы витков зависит изменение напряжения на выходе. Согласно законам физики, любой проводник, по которому протекает электрический ток, создаёт вокруг себя электромагнитное поле, которое усиливается при сматывании провода в катушку. Таким образом, ток, протекая по первичной катушке (на которую подаётся напряжение), создаёт сильное электромагнитное поле, передающееся через стальной сердечник на вторичную катушку, с которой напряжение снимается.

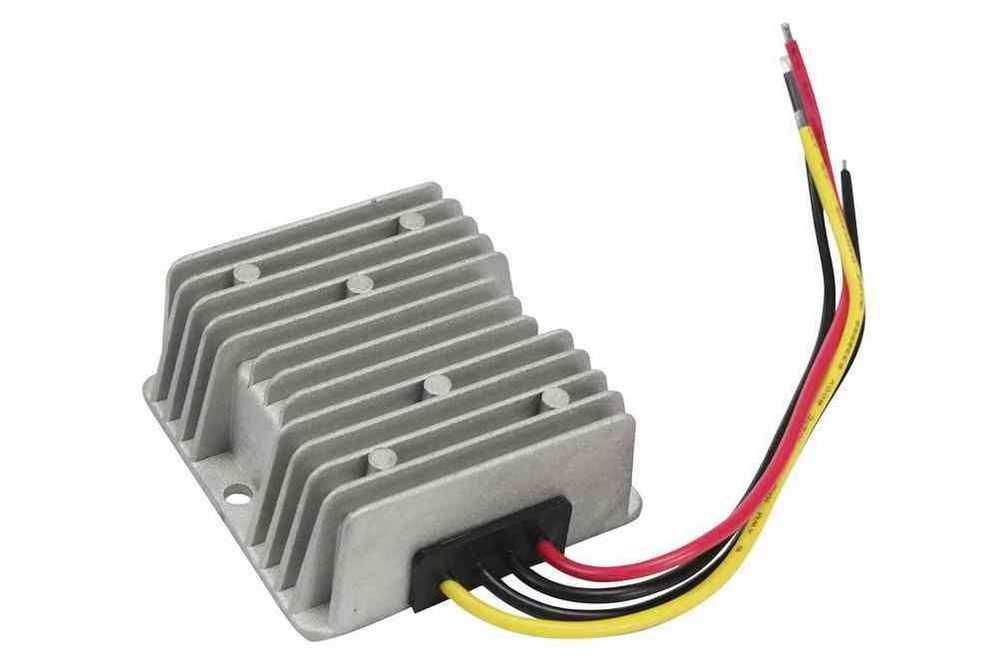

Китайские преобразователи могут быть довольно качественными
Важно! Без стального сердечника такое устройство работать не будет, даже если намотать вторичную катушку непосредственно на первичную. Более того, подобная попытка приведёт к отгоранию провода первичной катушки.. Ниже представлена схема простейшего тороидального трансформатора

Ниже представлена схема простейшего тороидального трансформатора.

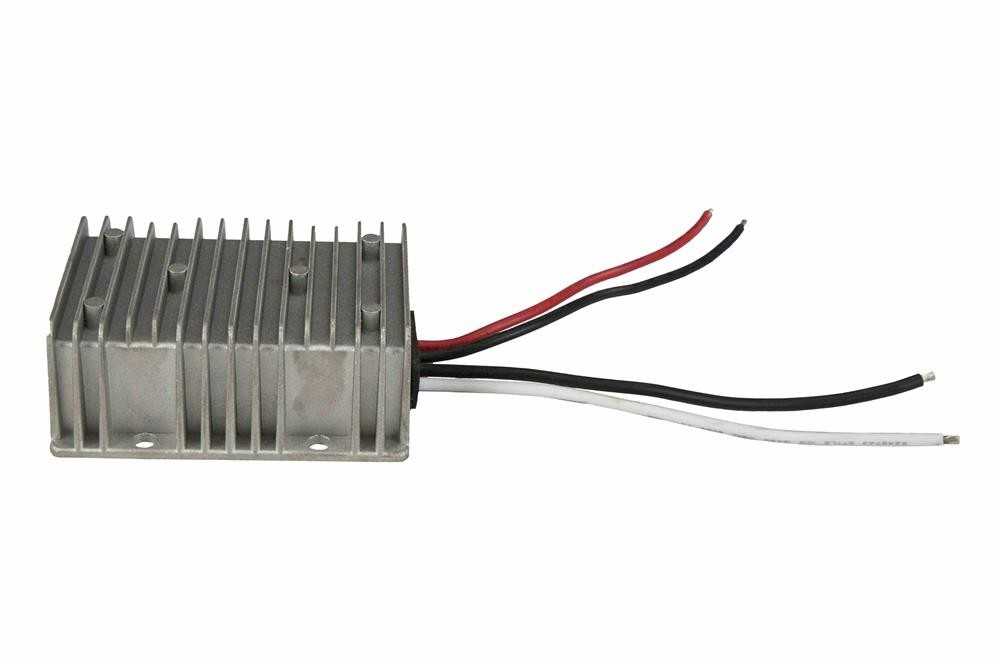

Электронное устройство понижения напряжения бытовой сети

Схема электронного трансформатора 220 на 12 вольт более сложна,однако, принцип работы её тот же. В роли стального сердечника с большим количеством витков здесь выступает небольшое ферритовое кольцо с обмотками. Основная работа выполняется тиристорами (динисторами), различными ограничительными резисторами и транзисторами. С подробной схемой можно ознакомиться ниже.

Импульсные понижающие устройства имеют ряд преимуществ перед электромагнитными:

• малые габариты и вес;
• высокий КПД;
• минимальный нагрев, который совершенно незаметен при правильном вентилировании;
• долгий срок службы.

Важно! Несмотря на все преимущества импульсников, у них есть один недостаток – такой трансформатор нельзя включать в сеть без нагрузки. В случае подобного включения устройство быстро сгорает.

Как проверить понижающий трансформатор 220 на 12В при помощи мультиметра

Если имеется понижающий трансформатор, и неизвестно работает ли он, и каково его выходное напряжение, можно воспользоваться мультиметром. Однако следует понимать, что неправильная проверка может вывести измерительный прибор из строя. Разберём алгоритм действий:

1. Находим визуально первичную и вторичную и вторичную обмотки. Сделать это просто. Жилы первичной обмотки всегда тоньше.
2. Выставляем переключателем мультиметра показатель переменного тока на минимальный (обычно это 200 В).
3. Подаём напряжение на первичную обмотку.
4. Снимаем показания со вторичной обмотки. Если контактов более двух, проверяем их попеременно. Возможно, что, помимо 12 В, трансформатор способен выдавать 24 и 36 В.

Принцип работы трансформатора: общие сведения

Все подобные устройства, независимо от вида, выполняют схожую работу. На трансформатор подаётся напряжение, которое понижается при помощи катушек или определённых электронных составляющих до нужного показателя. Такие устройства могут быть понижающими (напряжение на выходе меньше, чем на входе) или повышающими (выходное напряжение выше, чем входное). Для бытовых нужд повышающие трансформаторы неактуальны, т.к. 220 В вполне достаточно для работы всех электроприборов.

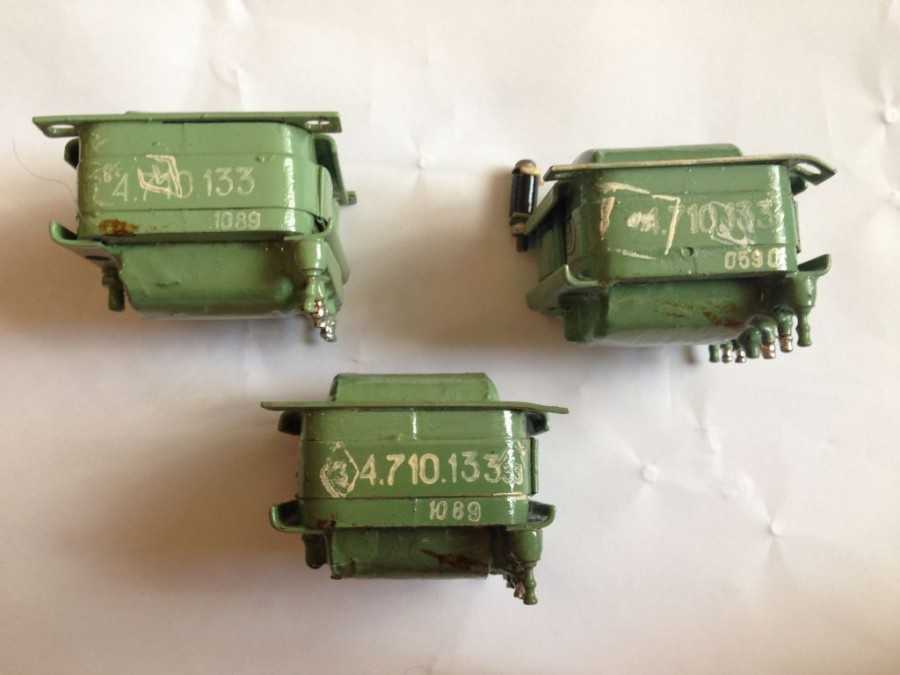

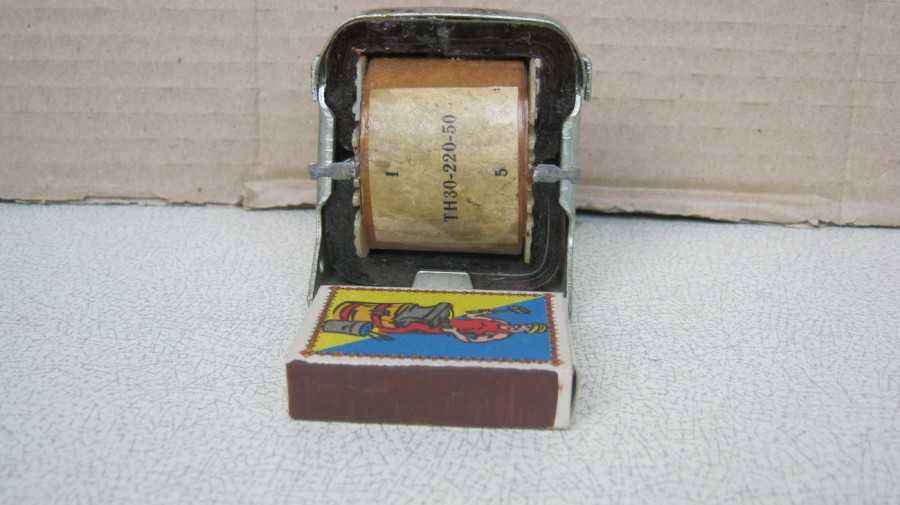

Понижающий преобразователь производства СССР – они ещё работают

Рассмотрим виды трансформаторов, используемых сегодня в быту.

Подключение устройства в схему электроснабжения галогенных светильников

В случае подсоединения трансформаторов рекомендуется придерживаться схематического расположения отдельных источников света, когда их количество более двух. К тому же требуется выбрать подходящее место для установки преобразователя.

Основные требования к подключению

Инструкции любых трансформаторов непременно содержат главные правила, ими запрещается пренебрегать при выполнении монтажных работ:

• Понижающий прибор и лампу требуется соединять с кабелем, длина которого не превышает 1,5 м, а сечение от 1 мм2. В ином случае яркость лампы будет недостаточной, свет — неравномерным, есть риск нагревания провода.
• Если подключается два и больше светильников, требуется непременно применить схему «звезда»: к каждой лампе подсоединяется отдельный кабель. Последние должны быть одинаковые.
• Если предполагается длина кабеля больше 1,5 м, то его сечение увеличивается в пропорциональном соотношении.
• Расстояние до светильника не меньше 0,2 м.
• Корректно высчитать мощность ламп, соответствие последних понижающему электроприбору.

Внимание! Категорически запрещается включать трансформаторы без нагрузки

Требования по установке

Допустимо использование нескольких схем подключения галогенных ламп через трансформатор:

Одна из самых простых: применяется один выключатель (с 1-ой клавишей) и трансформатор. Проводники крепятся на клеммы «входа» L и N. Для присоединения ламп на «выходе» предпочитают провода из меди (минимальное сечение 1,2 мм2). Подключение галогенных ламп 12В — параллельное.

Простая схема подключения понижающего прибора

Разделение общего количества светильников на две одинаковые половины, подсоединение к разным трансформаторам. В вышеописанном примере 4 лампы по 40 Вт, мощность 2-х — 80 Вт. Следственно, следует использовать трансформатор 105 Вт. Рекомендуется отдельный понижающий прибор питать своими проводами. Когда последние соединятся в распределительном боксе, это существенно облегчит возможный в будущем ремонт. При подключении допустимо применить 1-клавишный или 2-клавишный выключатель. После выполнения всех работ лампочки возможно запитать раздельно. Когда один трансформатор выйдет из рабочего состояния, это позволит сберечь денежные средства и оставить систему работающей.

Схема подключения двух галогенных лампочек (и более)

Важная информация! Трансформаторы во время работы нагреваются. Поэтому их нужно устанавливать на поверхностях из материалов, которые устойчивы к воспламенению, не плавятся.

Эксплуатационный ресурс, надёжность галогенных и светодиодных ламп перекроют издержки на монтаж трансформаторного устройства. А защитные свойства последнего обеспечат более продолжительную службу таких источников света, чем обычных лампочек накаливания.

Подключение ламп к трансформатору

Для создания простой системы освещения ламп на 12В потребуются следующие элементы:

1. Одноклавишный выключатель. Для установки выключателя внутри ванной следует выбирать модель устройства с защитой от влаги не ниже IP X3, а лучше — IP X4, где Х — степень защиты от пыли (в данном случае может быть любой), а цифра — степень защиты от влаги. Показатель 3 означает защиту от брызг, которые летят под углом до 60°, 4 — стойкость к всесторонним брызгам и каплям.
2. При вынесении выключателя за границы помещения с повышенной влажностью тип выключателя не имеет значения, но проводку следует осуществлять скрытым способом согласно требованиям правил устройства электроустановок (ПУЭ).
3. Распределительная коробка. Используется для упрощения последующего ремонта или переоборудования системы освещения. В условиях ванной комнаты лучше всего использовать модели с защитой от пыли и влаги не ниже IP55.
4. Импульсный трансформатор 220 12 вольт. Как уже упоминалось ранее, данное устройство используется для преобразования напряжения сети с 220 до 12В.
5. Система освещения с галогенными лампами. Все лампы подключаются к трансформатору параллельно клеммам устройства с маркировкой Output («Выход»). Подсоединение производится при помощи отдельных медных проводов, сечение которых составляет не менее 1,5 мм 2 . Чтобы добиться равномерного свечения всех ламп, следует выбирать провода со строго одинаковыми сечением и длиной.

Электрические провода, подключенные к выключателю, подводят к распределительной коробке, где их соединяют с кабелями, подключенными к входным клеммам трансформатора

При этом важно соблюдать цветовую маркировку кабелей, так как это облегчит будущий возможный ремонт или переоборудование системы освещения. От трансформатора посредством клемм выхода провода параллельно подключают к галогенным лампам, соблюдая одинаковую длину и сечение отдельных проводов

Существуют и другие, более сложные схемы подключения системы освещения. Например, при парном количестве ламп их разбивают на две группы, каждую из которых подключают к отдельному трансформатору. В результате получаем две относительно независимые группы светильников. При выходе из строя трансформатора в одной части системы вторая продолжает полноценно функционировать. Еще одно преимущество такого способа подключения состоит в том, что стоимость двух отдельных трансформаторов невысокой мощности может оказаться даже ниже, чем цена одного мощного устройства.

Похожим образом, имея два трансформатора, легко осуществить подключение к двухклавишному выключателю, что позволит управлять двумя независимыми друг от друга половинами системы освещения.

Изготовление понижающего трансформатора с 220 на 12 Вольт своими руками

В настоящее время в продаже можно найти любой понижающий трансформатор, отвечающий всем требованиям, предъявляемым к данному виду технических устройств. Тем не менее, людям, имеющим творческую жилку и желающим изготавливать всё своими руками, вполне доступно собрать понижающий трансформатор своими руками. Все работы по самостоятельному изготовлению подобного изделия можно разбить на несколько этапов: подготовительный, выполнение работ и проверка работоспособности.

Выбор конструкции и собираемой схемы зависит от умения и возможностей исполнителя

Подготовительный этап

На этом этапе следует:

• определиться с типом собираемого аппарата – электромагнитный или электронный;
• определить технические параметры, необходимые для дальнейшего использования, – мощность и место установки, допустимые габаритные размеры и вес;
• рассчитать параметры первичной и вторичной обмотки, в случае изготовления электромагнитной модели;
• приобрести необходимые материалы и комплектующие.

При изготовлении электронного устройства необходимы навыки работы с паяльником и начальные знания в области электроники. В этом случае изначально выбирается схема устройства, и, соответственно, под неё готовятся электронные компоненты (транзисторы, конденсаторы и прочие). В случае изготовления электромагнитной модели сначала потребуется рассчитать обмотки собираемого прибора, после чего выполнять все остальные операции.

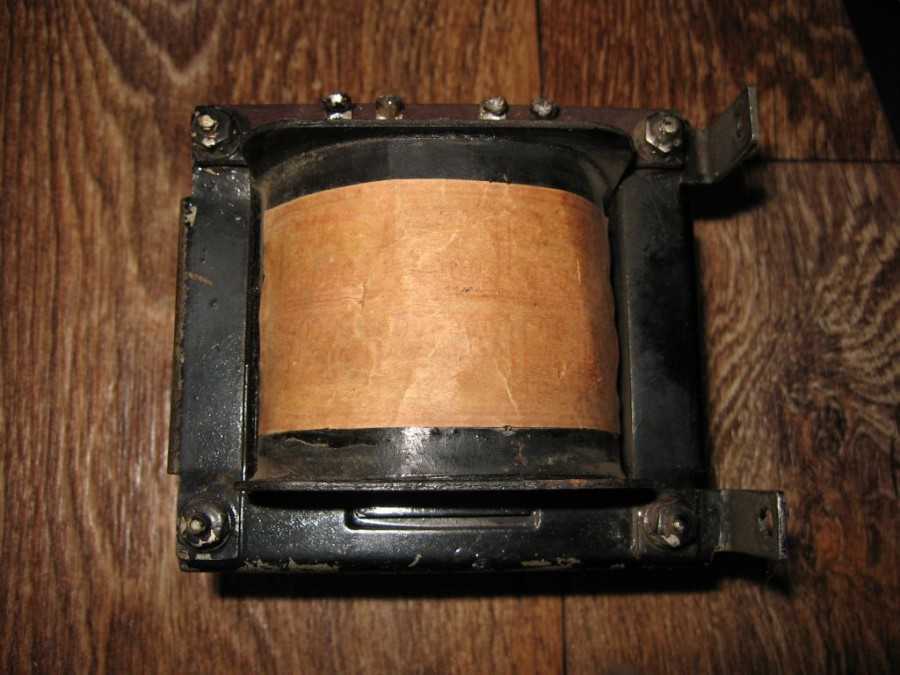

Конструкция простейшего электромагнитного трансформатора

Для определения числа витков N1 в первичной обмотке необходимо воспользоваться формулой:

N1 = (40 – 60) / S, где

• S – сечение магнитопровода (сердечника) трансформатора, измеряется в см2;
• 40–60 – это показатель (константа), определяющий тип и качество сердечника.

Сечение сердечника определяется исходя из геометрических размеров используемых заготовок: окно, ширина и толщина щёк сердечника. Сечение провода в первичной обмотке должно соответствовать току, который будет протекать в ней при эксплуатации, что определяется величиной подключаемой нагрузки, в числовом выражении это определяется как:

I1 = P / U, где

• I1 – ток, протекающий в первичной обмотке;
• P – мощность подключаемой нагрузки;
• U – напряжение на первичной обмотке.

Соответственно, зная величину протекающего по проводам тока, можно выбрать их допустимое сечение, в соответствии с требованиями, регламентированными Правилами устройства электроустановок (ПУЭ). Аналогичным образом определяется и сечение провода для вторичной обмотки.

При самостоятельном изготовлении сердечник может быть выбран различной формы и конструкции

Количество витков в каждой из обмоток определяется по формуле:

W = U × (V / 10), где

• W – количество витков в обмотке;
• U – напряжение в обмотке трансформатора;
• V – частота электрического тока – 50 Гц.

Определившись с количеством витков, а значит, и с размерами сердечника, а также необходимой длиной и сечением провода в обеих обмотках, можно готовить необходимые материалы для выполнения работ:

• провод для обеих обмоток;
• сердечник – можно приобрести новый или использовать от бывшей в употреблении техники (телевизор, радиоприёмник и т.д.);
• изоляционные материалы (лента, бумага и прочие).

Кроме этого, можно изготовить намоточный станок, облегчающий изготовление обмоток, в случае варианта, когда обмотки выполняются в виде катушек, размещаемых на сердечнике.

Выполнение работ

Когда все подготовительные мероприятия выполнены, можно приступать к изготовлению и сборке трансформатора, в этом случае работы выполняются следующим образом:

Иллюстрация	Описание действия
	Из электротехнического картона или иного материала изготавливаются каркасы катушек.
	При помощи намоточного станка или вручную на катушки наматывается провод, количество витков на каждой катушке должно соответствовать значениям, определённым расчётным путём для каждой из обмоток.
	Катушки помещаются на подготовленный сердечник, их концы фиксируются и обозначаются соответствующим образом.

Проверка работоспособности

Когда трансформатор собран, а все его узлы надёжно закреплены и заизолированы, необходимо проверить его работоспособность. Для этого на первичную обмотку подаётся напряжение 220 Вольт, а к вторичной подключается нагрузка, рассчитанная на работу на напряжении 12 Вольт.

В случае успешного испытания, собранное изделие помещается в подготовленный корпус или устанавливается в предназначенном для размещения место.

Схема с двумя диодами

Классическая схема выпрямления однофазного напряжения состоит из четырех диодов. Но в некоторых случаях при отсутствии необходимого количества диодов или проводов необходимого сечения применяется схема, в которой два диода:

• используются две одинаковые обмотки, в том числе вторая: конец первой соединен с началом второй;
• в начале первой катушки и в конце второй подключаются антисерийные диоды, обычно устанавливаемые на обычный радиатор;
• постоянное напряжение снимается с точек подключения диодов и с места соединения обмоток.

Эта схема также применима при наличии двух идентичных устройств 220/12 с мощностью не менее 700 Вт. Такое стартерное зарядное устройство двух работающих трансформаторов ничем не отличается от обычного аппарата.

Пусковой аппарат из сварочного

Трансформатор для стартера зарядного устройства своими руками можно сделать и из сварочного аппарата для катушек: определите количество необходимых витков и намотайте дополнительную катушку. Диоды можно использовать уже установленные, но для запуска автомобиля они переключаются на пусковую обмотку перемычками или кулисным переключателем.

Диоды и соединительные кабеля

Помимо трансформатора, в приборе используются диоды, выпрямляющие переменное напряжение, и кабели, по которым прибор получает переменное напряжение 220В и постоянное напряжение 12В на автомобиль.

Устройство выпрямителя

В выпрямителе используются диоды с номинальным напряжением 25 В. Это связано с тем, что 12В — это фактическое значение напряжения на выводах вторичной обмотки. Максимальное значение √3 больше и больше 20 В.

Номинальный ток диодов нужен не менее 1/2 тока устройства. Это связано с тем, что только одна полуволна переменного напряжения проходит через каждый из диодов, а вторая проходит через другой диод. В пусковых установках мощностью 1500 Вт ток диода 60 А. Их нет, поэтому берут более мощные элементы на 100А. Для лучшего охлаждения их устанавливают на радиаторы.

Информация! Некоторые автомобилисты устанавливают устройство без корпуса для лучшего охлаждения. Если есть возможность, делаются перфорации для циркуляции воздуха.

Соединительные кабеля

Питание 220В осуществляется по трехжильному кабелю, например ПВС 3 * 1. Пусковой ток 7-10А, поэтому этого участка провода хватит, третья жила нужна для заземления металлических деталей. Его можно подключить с помощью обычной вилки и розетки.

Питание на автомобиль осуществляется по двум проводам или по биполярному кабелю с выводами ПВА 2 * 16. При использовании кабелей от «прикуривателя» на корпус прибора устанавливаются старые клеммы аккумулятора.

Знание того, как сделать стартер для автомобиля из трансформатора, избавит от необходимости приобретать в магазине дорогостоящее устройство.

Повышающие трансформаторы

Являются силовыми конструкциями, используемыми в электрических цепях бытовых либо производственных назначений, меняя напряжение в направлении повышения.

По характеристикам и областям использования различают следующие виды повышающих напряжение устройств:

• автотрансформатор – однофазный прибор с одной обмоткой;
• трансформатор тока – устройство с использованием нескольких обмоток, сердечника, оборудованный резисторами и оптическими датчиками;
• устройство силового типа – предназначен для передачи тока между контурами посредством электромагнитной индукции;
• антирезонансный агрегат – полностью закрытое однофазное или трёхфазное устройство;
• заземляемые устройства – имеют специальные типы обмотки;
• пик-трансформаторы – применяются с целью для разделения постоянного и переменного токов;
• домашние бытовые агрегаты – передают электричество от источника тока к прибору потребителю, предотвращают помехи в работе приборов.

Трансформаторы, преобразующие напряжение из 220В в 380В, широко используются в трёхфазных сетях производственных зон. С их помощью легко решаются проблемы создания дополнительных линий электрического питания. Кроме того, данные агрегаты помогают симметрично распределять нагрузки по фазам сети в местах, где отсутствует сеть 380В.

Порядок сборки зарядного устройства для автомобильного аккумулятора

По рассмотреть, как сделать зарядное устройство для авто. Для новичка вполне подойдет эта схема. Она была рассмотрена ранее. Как ее усовершенствовать – написано выше.

Для начала понадобится раздобыть трансформатор. В радиоаппаратуре и старых магнитофонах можно найти неплохой ТС-180-2. Он состоит из 4 обмоток. Нужно соединить на первичке выводы 1 и 1, а на вторичке 9 номера. То есть, если соединить 4 обмотки в 2 последовательно, получится двухобмоточный трансформатор с напряжением в 13,6 вольт, что и требуется для нормальной работы ЗУ. К выводам № 2 нужно припаять сетевой шнур.

Как подключить зарядное устройство к аккумулятору автомобиля? Просто нужно диодный мост соединить проводами с 10 выводами. В разрыв стоит поставить амперметр с ограничением 15 ампер.

В цепь амперметра подпаивается регулятор напряжения. Между выводами с трансформатора нужно поставить вольтметр.

Чтобы защитить автоматическое зарядного устройства для автомобильных аккумуляторов, нужно поставить предохранители. Один со стороны АКБ (10 А), второй на входе в трансформатор (0,5А).

Не стоит сразу ставить высокий ток. Для перестраховки на зарядном устройстве нужно ставить невысокий ток (от 1А), а затем постепенно повышать до 9-10А. Когда АКБ будет заряжен, амперметр будет показывать около 1 ампера. Это значит, что зарядное устройство можно отключать.
