Установка коробок под НЕмодульные устройства
Подобные ситуации случаются редко, однако могут принести немало трудностей, если их не брать во внимание. Если будут
устанавливаться немодульные розетки или выключатели (которые не помещаются в общую рамку) в один ряд, то между ними необходимо
выдержать минимальное расстояние
Иначе дальнейшая установка будет невозможна!
В качестве примера такой схемы можно взять дешёвый терморегулятор электрического тёплого пола — данное изделие не обладает
модульностью и не помещается в общие рамки с другими розетками. Конечно, есть терморегуляторы, подходящие к общим рамкам, но
они более дорогие и привязаны к определённой коллекции установочной электрики. Поэтому если используется устройство без общей
рамки — выдержать расстояние обязательно!
Итак, подавляющее большинство розеток, выключателей, терморегуляторов и прочих, в чистовом виде имеют ширину 86 мм. Соответственно
между коробками под немодульные розетки должно быть минимальное расстояние (по осям) 86 мм. Но это если «в притирку» и не точно, а
вдруг выключатель окажется шире? Поэтому лучше делать минимальное расстояние между осями установочных коробок 90 мм. или более.
Ну вот и подошла статья к концу. Для установки подрозетников в бетон и прочие материалы — ее более, чем достаточно.
<?php echo rating_bar(’22id’,5); ?>
Стандартные размеры подрозетников
Обычный подрозетник имеет размер 68 мм на 45 мм, где 68 — диаметр, а 45 — его глубина. При установке блоком расстояние между центрами высверливаемых отверстий — 71 мм.
Стандартные размеры подрозетников
Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.
Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон. Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.
Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.
Размеры коробки под розетку квадратного типа равны 70х70 мм. Реже встречаются изделия с габаритами 60х60 мм.
Кирпичная стена, подрозетники, штукатурка и кафель
Последовательности действий при установке подрозетников в обычную кирпичную стену несколько отличается от работ по чистому бетону. Все приемы, инструменты и материалы здесь используются такие же, но есть некоторые нюансы, выполнение которых надо обдумывать заранее.
Подрозетник должен быть установлен заподлицо к внешней части стены. Если на бетон клеятся обои, то на кирпичную стену будет укладываться слой штукатурки. Конечно можно заранее прикинуть какая будет толщина штукатурки и вынести подрозетник немного вперед, но мороки при этом будет на порядок больше, чем при простой установке. Когда же планируются розетки в ванной или на кухне, где дополнительно будет уложена плитка, то расчеты еще больше усложняются.
Долгий и сложный путь решения проблемы заключается в тщательных измерениях после каждого этапа работ – размечается место, к нему подводится проводка, накладывается штукатурка, в ней вырезается отверстие, потом то же самое делается с плиткой во время ее укладки.
Гораздо проще будет сделать первоначальное углубление в стене, куда можно будет спрятать провод (его желательно плотно скрутить и закрепить по центру). Дальше закрыть отверстие крышкой – ее можно даже вырезать из плотного картона, запомнить «координаты» будущей розетки и теперь можно шпаклевать. Если будет укладываться плитка и надо выдержать симметрию, то нелишне будет заранее прикинуть, каким рисунком она будет укладываться в этом месте.
В этом видео показано как установить подрозетники на гипсовую штукатурку:
Когда штукатурка или плиточный клей застынут, то начинается непосредственно монтаж самого подрозетника – одного или для блока розеток. По нужным координатам аккуратно, чтобы не зацепить провод, высверливается отверстие (если это плитка, то в момент сверления надо непрерывно поливать коронку или сверло). Дальше выполняется стандартная установка выбранных подрозетников – накладывается замазка, в нее утапливается сама коробка, счищается лишний раствор и после его застывания все готово к монтажу розетки.
Частые ошибки
Распространенные ошибки, допускаемые при монтаже подрозетников:
- Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
- Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
- Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
- Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.
- https://mailtrain.ru/steny/chem-zakrepit-podrozetnik-v-betonnoj-stene.html
- https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/razmery-podrozetnikov.html
- https://kak-sdelano.ru/elektrica/ustanovka-podrozetnikov
- https://skbalkon.ru/processy-i-tehnologii/diametr-podrozetnika.html
- https://1beton.info/maloetazhnoe/otdelka/ustanovka-podrozetnikov
Прокладка дополнительной проводки под уже готовую отделку ГКЛ
Как протянуть провод, и установить подрозетник под смонтированный гипсокартон? Все зависит от того, что находится между стеной и листами.
- Если гипсокартон приклеен на стену — придется прорезать чистовую поверхность и делать неглубокие штробы. В этом случае надо будет восстанавливать лицевой слой (красить или клеить полосу обоев).
- При монтаже на профиль — задача упрощается. Разумеется, необходимо знать схему размещения металлических направляющих. Чтобы не портить верхнюю часть стены, силовой кабель можно завести снизу, из-под плинтуса. Сначала сверлится отверстие для подрозетника. Затем по отвесу определяется место ввода кабеля (плинтус в этом месте временно демонтируется). В подготовленную дырку опускается веревка с отвесом, которая вытягивается из нижнего отверстия для ввода кабеля. Провод крепится на веревке, и вытягивается наверх.
Далее — обычная схема: установка коробочки любым способом. Вводной кабель протягивается под плинтусом до распределительного щитка.
Если между гипсокартоном и стеной находится мягкий утеплитель — вместо веревки можно воспользоваться стальной проволокой (которая остается после монтажа гофры). С жесткими плитами изоляции такой метод не работает.
Учитывая неконтролируемое положение кабеля под ГКЛ, рекомендуется использовать гофру. В крайнем случае, провод с трехслойной изоляцией.
После прокладки дополнительной проводки, обязательно внесите изменение в действующую схему энергоснабжения. Иначе при проведении ремонта вы повредите новый кабель.
Сверление отверстий для подрозетников
Чтобы вырезать отверстия для подрозетника, достаточно иметь под рукой электроинструмент и соответствующую коронку. Предварительно на стене наносят разметку всех гнезд, обязательно отметив внутри центр круга. Это можно сделать двумя пересекающимися линиями. Зажатую в патроне электроинструмента насадку направляющим сверлом устанавливают в отмеченный центр круга и начинают сверление. Далее, оставшуюся внутреннюю часть удаляют при помощи молотка с зубилом. Глубина получившегося отверстия на 10 мм должна быть больше высоты подрозетника. Если размеры не соответствуют, бурение продолжают до достижения положительного результата.
В готовые отверстия осталось установить подрозетники. Метод их крепления зависит от конструкции самого изделия, а также материала стены.
Запомните три основных правила качественной установки:
| Правило №1. Правильно установленный подрозетник, не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена. Случаи, когда на стене планируется укладка плитки или каких-то других фальшпанелей, рассмотрим ниже. |
| Правило №2. Подрозетники должны быть установлены строго по уровню, даже если подрозетник стоит один, его необходимо выставлять по уровню, чтобы избежать трудностей при дальнейшей установке розеток или выключателей. |
| Правило №3. Правильно установленный подрозетник, должен очень крепко держаться в гнезде. |
Монтаж в высокопрочном бетоне с арматурой
Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу.
Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.
После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.
Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:
переключить перфоратор на режим отбойника и выбить ее зубилом
Правда это здорово может способствовать появлению новых трещин в штукатурке.
снять хорошую коронку и поставить старую б/у, после чего не жалея ее, прогрызть металлический прут (не выкидывайте старые экземпляры, они еще могут пригодиться)
Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.
Пылесосом удаляете весь мусор и пыль.
Советы и рекомендации
При монтаже точек выхода электрического тока в стены, покрытые ПВХ-панелями, следует использовать изделия, выполнять правила проведения работ, аналогичные для гипсокартона. Укрепить положение внутри основания, избежать случайного вырывания розетки поможет установка усиливающего каркаса, который можно сделать из фанерного листа, либо гипса.
Работа с ПВХ-панелями
Переключатели, розетки ставят когда полностью завершена черновая отделка стен. Иначе шанс успешной установки заподлицо сильно снижается. Не стоит заниматься такой работой после окончания чистовой облицовки помещения. Целостность декоративного покрова будет безвозвратно нарушена. Иногда мелкие дефекты можно скрыть накладками или прокрасить контур в тон стены. Часто отлетают большие куски покрытия. Приходится переделывать большой участок поверхности.
Контроль уровня
Встречаются ситуации, когда нужно подрозетник установить внутрь сквозного отверстия в стене. В таком случае достаточно накидать побольше алебастра, чтобы как можно больше заполнить пустоты вокруг стакана. Будет удобно, если под чашку поставить деревянные распорки, которые удержат ее в нужном положении.
Провод через сквозное отверстие в стене
Очень удобно, если новый прибор ставят на место сломанного или устаревшего. Зачастую отверстия идеально подходят, а вот старый подстаканник не всегда годится для вторичного использования – поломки, оплавление, трещины – веские причины для замены.
Когда толщина стены не позволяет вмонтировать подрозетник, то используют накладные модификации. Некоторые умельцы подрезают стакан по глубине, но подобное действие не рекомендуется к регулярному использованию и допускается в исключительных ситуациях.
Подробнее процесс врезки подрозетников в гипсокартонную стену можно посмотреть в нижеследующем видео:
Что делать если при сверлении бур или коронка попали в арматуру?
Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.
Второй менее удобный способ, использовать старую коронку
Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором
И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.
Виды подрозетников
Для бетонных стен подойдет пластиковый вариант без прижимных лапок.
Те, что имеют такие лапки, применяются для гипсокартонных стен или пластиковых панелей.
Встречаются цельноблочные варианты на разное количество посадочных мест — от двух до пяти.
Основное их преимущество — они не изгибаются и не деформируются при монтаже. Причем могут использоваться как в гипсокартоне, так и в обычной стене.
Ну и самый дефицитный на сегодняшний день вариант – это металлический подрозетник для деревянных стен. Он может быть как с дном, так и без него.
При скрытой электропроводке в деревянном доме разрешается утапливать в дереве только такие экземпляры.
Также играет роль глубина подрозетника. Он бывает стандартный и углубленный.
Стандартная глубина 45мм. Углубленный вариант 60мм.
Если вы планируете кроме самой розетки или выключателя производить в ней еще и расключение проводов (отпаек на другие розетки и т.д.), то покупать нужно только углубленный.
Как установить подрозетник в бетонную стену
Бетонное основание одно из самых прочных оснований стенового ограждения. Вертикальные панели представляют собой железобетонные плиты. Если слой штукатурки (2 – 3 см) позволяет в своём массиве спрятать провода, то для устройства посадочного места подрозетника потребуется сверлить бетон. А для этого понадобится специальный инструмент.
Установка подрозетников в бетоне Источник prom.st
Не стоит доверять советам, как закрепить подрозетник в бетонной стене с помощью дрели и сверла с победитовым наконечником, или что ещё хуже выполнить работу зубилом и молотком. Это могут посоветовать те люди, которые никогда не делали это своими руками. «Упрямый» бетон поддаётся только перфоратору.
Инструмент
Сделать проём в бетонной стене под одно посадочное место без помощи перфоратора может занять целый день трудоёмкой и пыльной работы. Универсальный электроинструмент, оснащённый коронкой или специальным сверлом, в режиме перфорации довольно легко справляется с мелкими и глубокими отверстиями. Овладеть управлением перфоратором может без труда любой обитатель жилища. Если в обиходе не окажется инструмента, то его берут напрокат.
Перфоратор Источник cmp24.ru
Можно сделать множество отверстий сверлом и выбить бетон зубилом, но лучше всего делать это коронкой с алмазными насадками или победитовыми зубцами. Они снабжены свёрлами, которые центрируют вход режущей насадки в массив бетона. Если дальнейшему проходу перфоратора мешает арматура железобетонной стены, то её можно перерезать старой б/у коронкой.
Уровень будет нужен для обозначения горизонтальной линии группы розеток. Для нанесения разметки понадобится карандаш и линейка.
Коронка по бетону Источник static-eu.insales.ru
Разметка
Определение мест расположения выключателей и розеток регламентируется Правилами установки электрооборудования (ПУЭ). Розетки в жилых помещениях должны быть размещены на расстоянии не менее 30 см от пола. Для выключателей этот размер составляет минимум 90 см. Раздаточные коробки не должны быть ближе к оконным и дверным проёмам, чем 10 см. Точки подключения к электрической сети располагают на расстоянии не менее 50 см от газопроводных труб.
Разметку подрозетников на стене делают после подведения скрытой проводки. Точки центров посадочных мест объединяют в одну линию. Её прочерчивают карандашом или маркером под уровень. В случае установки одиночных подрозетников расстояние между точками будет равно 71 мм. Если стаканы объединены в один блок, то нужно добавлять длину межблочных элементов, то есть расстояние между центрами будет равняться 71мм + 6 мм = 77 мм. Это не догма. Лучше самостоятельно проверить размеры линейкой.
Разметка выключателей, розеток и раздаточных коробок Источник chebo.biz
На каком этапе ремонта (отделки) лучше закладывать подрозетник?
Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать ПРАВИЛО№1, но так получается не всегда
Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки. Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают как это сделать правильно.
Установка подрозетников в гипсокартон
Стены и перегородки из гипсокартона уже давно нашли широкое применение в современном строительстве. Они полностью отличаются от конструкций из кирпича и бетона, поэтому электромонтажные работы, в том числе и установка коробок, имеют свои особенности, которые определяет инструкция.
В этом случае перфоратор и фиксирующие растворы не нужны, поскольку изделие монтируют при помощи специальных лапок, входящих в конструкцию подрозетника. Именно они после полного закручивания будут выставлять и прижимать изделие к внутренней поверхности гипсокартона.
Сверление отверстий можно выполнить обычной дрелью с коронкой по гипсокартону. При ее отсутствии можно воспользоваться стандартными сверлами. Диаметр отверстия должен совпадать с размерами подрозетника. Провод нужно заранее вывести наружу и продеть в отверстие внизу корпуса. После этого выполняется равномерное затягивание лапок. Чтобы гипсокартон не разрушился под давлением, в места соприкосновения рекомендуется заранее приклеить ДВП, фанеру или другой плотный материал.
Как правильно выполнить установку розеток в гипсокартоне
У подрозетников под гипсокартон совершенно другое строение, чем у коробок для кирпича и бетона. Для фиксации изделий в стене не нужен гипсовый раствор. Поэтому работать с ними легче, а сам монтаж обходится дешевле. Для формирования отверстий применяются специальные коронки по гипсокартону. Допускается применение насадок, предназначенных для дерева.
Как установить розетку в гипсокартоне:
- По аналогии с бетонными стенами на перегородку наносится разметка.
- Коронкой высверливается отверстие, которое по диаметру соответствует величине подрозетника (68 мм).
- При монтаже нескольких розеток между центрами изделий нужно сохранять стандартное расстояние – 71 мм.
- В стакане удаляются перегородки и в освободившиеся отверстия заводятся провода.
- Коробка вставляется в отверстие и распорные винты в конструкции закручиваются, фиксируя изделие в перегородке.
- Останется лишь подрезать концы проводов и установить розетку.

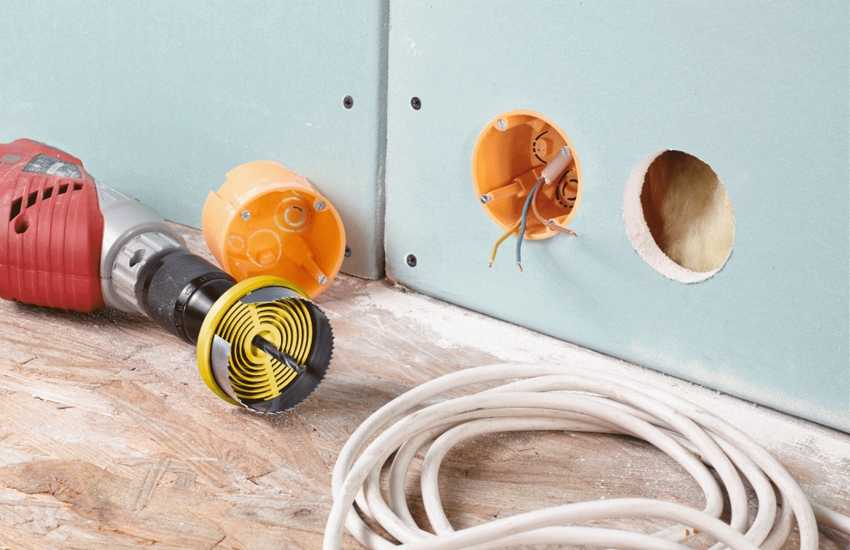

Установка подрозетника в стену из гипсокартона
Технологии монтажа розеток в гипсокартоне и бетоне существенно отличаются. Работать с полнотелыми стенами гораздо дольше и сложнее. Но даже относительно простой в обращении гипсокартон требует внимательного отношения ко всем нюансам. От того, насколько правильно выполнен монтаж стаканов будет зависеть надежность, долговечность и внешний вид розетки.
Правила установки подрозетников
- Правильно установленный подрозетник, не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена. Случаи, когда на стене планируется укладка плитки или каких-то других фальшпанелей, рассмотрим ниже.
- Подрозетники должны быть установлены строго по уровню, даже если подрозетник стоит один, его необходимо выставлять по уровню, чтобы избежать трудностей при дальнейшей установке розеток или выключателей.
- Правильно установленный подрозетник, должен очень крепко держаться в гнезде.
Установка в стену из керамической плитки
Если планируется установка розеток на стене, которая будет выложена кафельной плиткой, то до начала отделочных работ нужно проделать отверстие в стене и заложить туда провода. Когда стена будет отделана плиткой, в нужных местах снова делается разметка и отверстия. Для кафеля лучше всего подходит алмазная коронка. При этом в процессе резки необходимо периодически смачивать ее в холодной воде для того, чтобы она не перегревалась. Этот процесс похож на монтаж подрозетника в бетонную стену.
Для установки коробки нужно подготовить гипсовый раствор. Затем необходимо смазать им стены отверстия и заднюю стенку подрозетника. Установка и выравнивания коробки являются завершающими этапами монтажных работ.
Подготовка к монтажу и разметка
На подготовительном этапе следует определиться с местоположением новой розетки и траекторией прокладки к ней провода.
По высоте различают два способа установки:
- евростандарт: в 15-30 см от пола. Удобно, если прибор включен постоянно — шнур лежит на полу и не перегораживает комнату;
- советский ГОСТ: в 100 см от пола. Удобно, если приборы часто включают и обесточивают из розетки — не приходится наклоняться.
Евростандарт на высоту розеток и выключателей
Минимальное расстояние от розетки до угла, пола, потолка, дверного и оконного проемов — 15 см. До газовой плиты или отопительного прибора — 50 см. Провода прокладывают горизонтально и вертикально: выводят вдоль потолка (также в 15 см от него) к точке над месторасположением будущей розетки, затем опускаются к ней.
Не допускается в целях экономии провода прокладывать его по диагонали: потом сложно будет вспомнить траекторию при необходимости сверлить стену, к примеру, для установки полки.
Определившись, вычерчивают простым карандашом трассу прокладки провода и центр отверстия для розетки. Если розеток будет несколько, центры отверстий для них размечают с контролем горизонтальности строительным уровнем. Затем по разметке вырезают в стене штрабу (борозду) для прокладки кабеля.
Установка розеток в гипсокартон
Как закрепить розетку в гипсокартоне? Для этого нужно выполнить следующие шаги:
- Выступающие провода обрезаются до необходимой длины (7 см достаточно для правильного подсоединения).
- Электрические кабели соединяются нужным образом в соответствии с фазами.
- делать заземление с использованием специального кабеля, одна жила которого подключается к клемме заземления;
- выбирать розетку с ободком, выполненным из металла. Существует два типа ободка: пластиковый и металлический; преимущество последнего – свойства металла при замыкании сами собой вызовут срабатывание защиты;
- после присоединения проводов обработать их паяльником или надеть специальные колпачки, которые предохранят металл от коррозии.
- После завершения этих работ можно вставлять саму розетку (сердцевину) в подрозетник и закрепить ее.

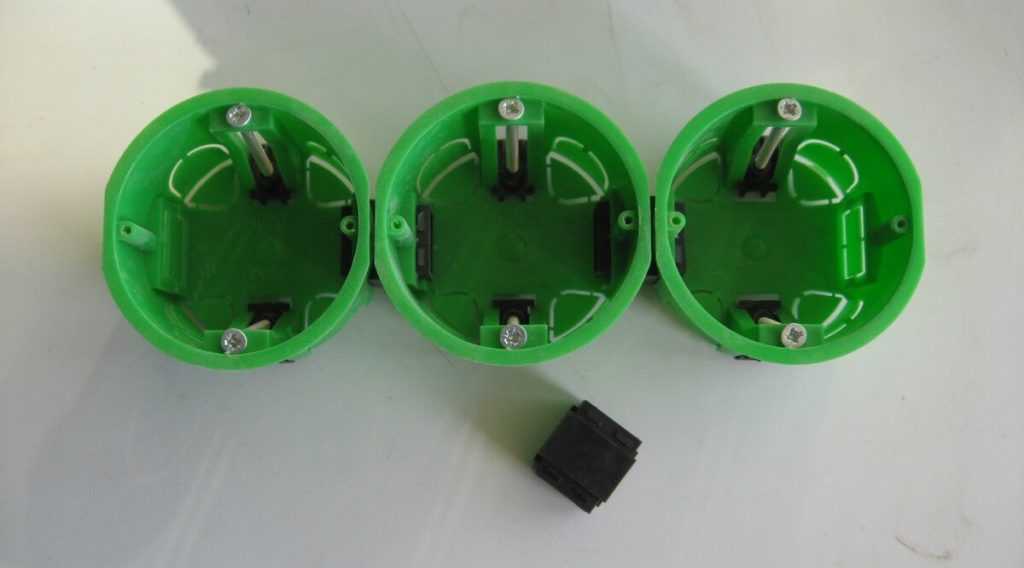

Соединение из нескольких розеток
В этом случае монтируется целый блок подрозетников одним рядом. Это бывает нужно, когда требуется подключение к электросети сразу нескольких приборов (например, на кухне, гостином зале).
Монтаж розеток в гипсокартон происходит следующим образом:
- Выбирается место для сверления отверстий. Разметка производится в соответствии с размерами блока подрозетников для гипсокартона.
Следует отметить, что для установки нескольких розеток производители создают специально оборудованные блоки подрозетников, с помощью которых электрификация более удобна.
- После сверления отверстия и прокладки кабеля подрозетники устанавливаются в заготовленные ниши.
- При организации нескольких розеток одного блока кабель подводится лишь в одном месте: поскольку подрозетники соединяются между собой, это используется для подключения всех розеток к электросети.
- Установленные подрозетники рекомендуется зафиксировать с помощью раствора. Это сделает всю конструкция значительно более прочной.
- Происходит подсоединение электрокабеля и установка сердцевин розеток.
Установка подрозетников
Монтаж подрозетника в полнотелую стену производится в таком порядке:
- любым подручным инструментом на тыльной стороне подрозетника вырезается отверстие для провода. Здесь уже имеются просечки для нескольких отверстий — следует выбрать подходящее. Через отверстие в подрозетник прокладывают провод;
- при подключении розетки наружную общую изоляцию кабеля подрезают так, чтобы она оставалась в месте прохода сквозь отверстие в стенке подрозетника. Этим предотвращается повреждение жил о края отверстия;
- ввыемку закладывают небольшое количество гипсового, алебастрового или цементного раствора. Не допускается заменять его строительной пеной, так как это горючий материал (вспененный полимер полиуретан);
- Устанавливают подрозетник в выемку, так чтобы передний его край оказался заподлицо с поверхностью стены. Излишки раствора удаляют, а при его недостатке — добавляют шпателем;
- когда раствор чуть схватится, его следы удаляют с внутренней поверхности подрозетника.
Установка подрозетника в каркасную стену производится так:
- деталь заводится в отверстие, так чтобы отбортовка на торце уперлась в стену;
- вращением специальных винтов подтягивают прижимные планки, так чтобы стена была зажата между ними и отбортовкой.
Прокладка проводки
Укладка провода для подсоединения розетки к сети электроснабжения
Инструкция выполнения работ:
- Проверяется изоляция и жилы проводов на наличие на них дефектов;
- Снимается с распределительной коробки крышка;
- Заводятся разные концы проводов: с одной стороны — в распределительную коробку; с другой — в установочную. Чтобы в дальнейшем, при необходимости, обеспечить удобство для новых подключений, кабель заводится с запасом до 150 мм;
- Подготавливается вверху отверстия штраба под провод. Для этого используются зубило и молоток или перфоратор, на котором установлена ударная насадка.
- Провода укладываются в штрабу. При этом они должны лежать в нишах свободно, не мешать подрозетнику. С обратной его стороны имеется специальная прорезь, для размещения провода;
- Фиксацию кабеля можно проводить алебастровым раствором или гипсовым, с шагом до 250 миллиметров;
- Дефекты замазываются шпаклевочным составом.
Заделка швов раствором
Виды и характеристики подрозетников
Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.
Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.
И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.
Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.
Выбираем подрозетник по материалу стен
Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.
По этому признаку существует следующая классификация коробок:
- конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
- стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.
В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.
В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.
Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.
Что такое подрозетник
Подрозетник — это специальное изделие из пластмассы, которое служит для монтажа розеток и выключателей. Помимо монтажной функции, подрозетник также защищает розетки и выключатели от воздействия влаги, служит защитой от различного рода аварий.
Чтобы установить розетки с выключателями, вам нужно будет сначала смонтировать сам подрозетник. Нужно заметить, что существуют различные виды подрозетников, которые предназначены для установки в гипсокартон или кирпич — бетон.
У подрозетников под гипсокартон есть специальные распоры, которыми они легко могут зафиксироваться к стене при креплении. Существует несколько вариантов установить такой подрозетник.
Последовательность установки подрозетника в бетонную стену:
Шаг 1. Размечаем место установки подрозетника. При ремонте современных квартир принято устанавливать розетки на высоте 30 см от пола, а выключатели — на высоте 90 см. Но при этом самым главным фактором для выбора места установки подрозетника является удобство.
Шаг 2. Просверливаем отверстие в стене. Удобно и быстро сделать отверстие под подрозетник можно с помощью перфоратора и специальной коронки для ударного сверления.
Я использовал коронку «Практика» диаметром 68 мм, которая предназначена для работы по бетону, кирпичу и камню:
Шаг 3. После того как отверстие в стене готово необходимо примерить подрозетник и убедиться, что глубина отверстия соответствует длине подрозетника. Затем следует выломать одну из заглушек подрозетника и пропустить электрический кабель. Устройство штробы под кабель необходимо выполнить до фиксации подрозетника.
Шаг 4. Обеспыливаем стенки ниши под подрозетник. Для этого удаляем бетонную пыль при помощи кисти или щётки, а стенки ниши пропитываем акриловой грунтовкой, а при её отсутствии просто водой.
Шаг 5. При установке подрозетников в бетон или кирпич часто возникает вопрос: «С помощью чего фиксировать подрозетник?». Самым надёжным и доступным способом является использование строительного гипса — алебастра или гипсовых смесей (шпаклёвок и штукатурок).
Я фиксировал подрозетник с помощью универсальной шпаклёвки Knauf Fugen. Плюсом является, то что этот материал широко используется в отделке помещений, поэтому если вы занялись ремонтом, то скорее всего он у вас есть, а также гипсовая шпаклёвка довольно быстро схватывается и надёжно фиксирует подрозетник.
В пластмассовом ведре необходимо замесить небольшое количество гипсовой шпаклёвки, примерно 100 грамм на 1 подрозетник. Затем, надев резиновую перчатку, промазываем стенки ниши и сам подрозетник шпаклёвкой. Устанавливаем подрозетник в нишу и выравниваем его, ждём пока смесь застынет.
На этом установка подрозетника в бетонную стену завершена. О том, как установить подрозетник в гипсокартон можно прочитать здесь.
Подготовка к монтажу
В некоторых случаях требуется выполнить особые подготовительные работы перед тем, как установить подрозетник в бетонную стену. Чаще всего это касается блоков установочных коробок, предназначенных для монтажа нескольких розеток.
Поэтому во время подготовки необходимо выполнить следующие мероприятия:
В каждом подрозетнике вырезаются заглушки, через которые осуществляется ввод проводов внутрь корпуса, в некоторых случаях их нужно высверлить. Необходимо избавиться от всех ненужных частей, способных создать препятствия при установке. Собранный блок заранее примеряется к подготовленному отверстию в стене. Таким образом, проверяется их совместимость и проверка того, как правильно они установлены. От результатов проверки напрямую зависит выполнение монтажа
В отверстие блок нужно поставить прямо, без наклона в какую-либо сторону
Место расположения установочной коробки определяется заранее, особое внимание следует уделить расстоянию от пола до подрозетника. Для жилых помещений этот показатель составляет 30 см, для кухонь, над поверхностью рабочего стола – 120 см, под стиральные машины – 100 см
Монтажные коробки для выключателей освещения располагаются на высоте 90 см от пола. Это приблизительные стандарты, рекомендуемые к исполнению.
Особенности высверливания отверстий
В зависимости от материала стены и типа электроинструмента, сверление отверстий коронками выполняют двумя способами:
- Бурение ударным способом осуществляют перфоратором или мощной электродрелью, если последний инструмент имеет такую функцию. Для этого используют алмазную или победитовую коронку. Но, как говорили выше, железобетон, дерево и гипсокартон ударным способом сверлить нельзя. Это касается кафеля и других хрупких материалов, способных растрескаться от удара.
- Безударное сверление доступно для любого из двух электроинструментов, просто надо выключить данную функцию перед работой. Вот именно этим способом сверлят дерево, ГКЛ, железобетон и все хрупкие материалы, такие как кафель.
Во время сверления опытные мастера ощущают, как коронка въедается вглубь стены. Нельзя сильно нажимать инструмент, особенно при сверлении железобетона. От силы трения коронка сильно нагревается, и если не рассчитать, насадка просто сгорит.
Выбираем розетку и подрозетник
Форма, размер и тип розетки не критичны при её установке в стену из ГКЛ
Прошли те времена, когда выдалбливалось отверстие в стене, куда потом с горем пополам пихали сердцевину розетки и пытались её там закрепить. Забивали колышки, чтобы все держалось, и быстренько закидывали раствором, чтобы ничего не выпало. Теперь таким заниматься не нужно, ведь во всём цивилизованном мире используются подрозетники.
Чтобы устанавливать розетки в гипсокартоне своими руками нужно очень тщательно подобрать все необходимые материалы. Сама розетка состоит из лицевой части (декоративной), которую всегда видно, и из сердечника, который прячется в стене. Этот сердечник должен быть установлен в специальную пластмассовую коробочку, которая закрепляется в гипсокартоне.
В стене проделывается отверстие, куда вставляется пластмассовый подрозетник. Поэтому размеры отверстия и вставляемой коробочки должны совпадать.
Стоит обратить внимание на диаметр подрозетника под гипсокартон и прочие его размеры
Розетки специально стандартизированы, чтобы их можно было удобно вставлять в подрозетник. Тем не менее, всегда стоит посмотреть, как они подходят друг другу еще до монтажа на месте.
