Импульсный источник питания

Семейство микроконтроллеров C2000

До появления микроконтроллеров реального времени семейства C2000 от TI было достаточно сложно выбрать компоненты для источника питания с цифровым управлением. Микроконтроллеры C2000 имеют 32-разрядное ядро, TMS320C28x имеет однотактовый 32х32-разрядный аппаратный умножитель и однотактовое выполнение атомарных инструкций. Уникальные, нацеленные на будущее периферийные модули включают распараллеленные АЦП с производительностью до 12,5 MSPS (Delfino), ШИМ с высоким разрешением, расширенные блоки захвата и многое другое. Кроме того, для микроконтроллеров C2000 имеются уникальные средства разработки, основанные на управляющих модулях controlCARD и мощном пакете поддержки разработок controlSUITE. С помощью этого набора инструментов можно исследовать широкий диапазон готовых решений и конфигураций, чтобы найти наиболее совершенное решение для собственных разработок.

На рис. 4 показано развитие семейства микроконтроллеров C2000. В настоящее время оно состоит из трех подсемейств: микроконтроллеров Piccolo начального уровня для приложений, чувствительных к стоимости; мощных сигнальных процессоров Delfino для управления сложными многоканальными системами и приводами; двухъядерных микроконтроллеров Concerto, обеспечивающих независимый обмен данными и реализацию алгоритмов управления.

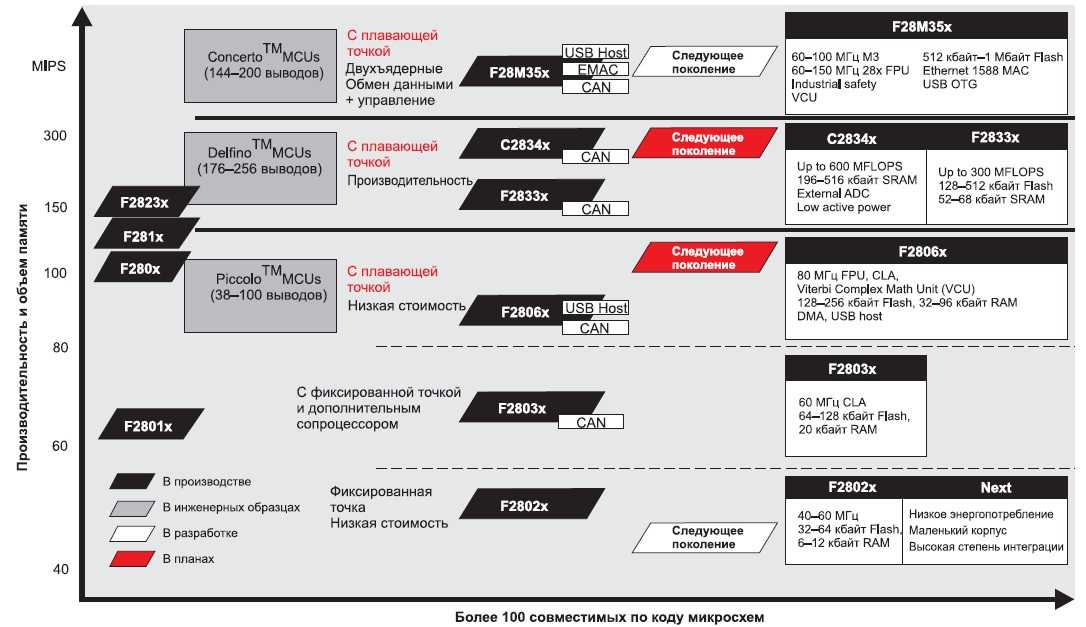

Рис. 4. Развитие семейства микроконтроллеров C2000

Блок питания с силовым трансформатором

Силовые трансформаторы для ИБП бывают двух типов: с косой и без косы. Оба типа могут использоваться для установки в импульсные блоки питания.

Трансформатор с косой состоит из трех обмоток, первичная цепь — 1 обмотка, состоящая из двух полуобмоток по 20-ть витков и вторичная цепь — состоит тоже из 2-х полуобмоток, которые соединяются в косе. Каждая полуобмотка состоит из семи витков, последовательно соединенных между собой по электросхеме, каждый виток равен 1 Вольт. Последовательное соединение между собой обмоток увеличивает мощность.

Применение силовых трансформаторов для блока питания импульсного типа обусловлено рядом преимуществ:

  • последовательное соединение обмоток трансформатора обеспечивает стабильность напряжения в блоке;
  • простота сборки и доступность элементов;
  • возможность повысить мощность силы тока за счет количества обмоток;
  • малое энергопотребление.

У силовых трансформаторов есть такие недостатки:

  • при ненадежной изоляции соединений на косе возможно короткое замыкание;
  • индукция электромагнитного поля может создавать помехи.

ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ БЛОКА ПИТАНИЯ

При выборе блока питания стоит принимать во внимание ряд характеристик, среди которых:

  • мощность;
  • выходное напряжение и ток;
  • а также наличие дополнительных опций и возможностей.

Мощность.

Параметр, который измеряется в Вт или В*А

При выборе устройства стоит брать во внимание наличие пусковых токов у многих электроприемников (насосов, поливных систем, холодильников и прочих). В момент пуска потребляемая мощность вырастает в 5-7 раз. Что касается остальных случаев, блок питания выбирается с учетом суммарной мощности питающихся приборов с рекомендуемым запасом в 20-30%.

Что касается остальных случаев, блок питания выбирается с учетом суммарной мощности питающихся приборов с рекомендуемым запасом в 20-30%.

Входное напряжение.

В России этот параметр составляет 220 Вольт. Если использовать БП в Японии или США, потребуется устройство с входным напряжением на 110 Вольт. Кроме того, для инверторных блоков питания эта величина может составлять — 12/24 Вольта.

Выходное напряжение.

При выборе прибора стоит ориентироваться на номинальное напряжение применяемого потребителя (указывается на корпусе прибора). Это может быть 12 Вольт, 15,6 Вольта и так далее. При выборе стоит покупать изделие, максимально приближенное к требуемому параметру. Например, для питания устройства на 12,1 V подойдет блок на 12 V.

Тип выходного напряжения.

Большая часть приборов питается от стабилизированного постоянного напряжения, но есть и те, которым подойдет постоянное нестабилизированное или переменное. С учетом этого критерия выбирается и конструкция. Если потребителю достаточно нестабилизированного постоянного U на входе, БП со стабилизированным напряжением на выходе также подойдет.

Выходной ток.

Параметр этот может и не указываться, но при знании мощности его можно рассчитать. Мощность (P) равна напряжению (U), умноженному на ток (I). Следовательно, для расчета тока необходимо мощность поделить на напряжение. Имеющийся параметр пригодится для выбора подходящего блока питания под конкретную нагрузку.

По-хорошему рабочий ток должен превышать на 10-20% максимально потребляемый ток устройства.

Коэффициент полезного действия.

Большая мощность блока питания — еще не гарантия хорошей работы. Не менее важным параметром является КПД, отражающий эффективность преобразования энергии, и ее передачи к прибору. Чем выше КПД, тем эффективнее используется блок, и тем меньше энергии идет на нагрев.

Защита от перегрузок.

Многие источники оборудованы защитой от перегрузок, обеспечивающей отключение БП в случае превышения уровня тока, потребляемого из сети.

Защита от глубокого разряда.

Ее задача заключается в разрыве цепи питания при полном разряде АКБ (характерно для бесперебойных БП). После восстановления питания работоспособность устройства восстанавливается.

Кроме перечисленных выше опций, в блоке питания может быть предусмотрена защита от КЗ, от перегрева, перегрузки по току, повышенному и пониженному напряжению.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Мощный импульсный блок питания?

Значительно повысить f удается только в относительно маломощных ИБП с точки зрения силовой электроники. В преобразователях электрической энергии большой мощности – десятки, сотни и тысячи киловатт, сколь существенно увеличить частоту не получится. Это вызвано отсутствием транзисторов или тиристоров, способных быстро переключать большую нагрузку, сохраняя при этом приемлемый уровень потерь энергии. Максимум удается повысить f до тысячи герц, 400 Гц, а то и вовсе ниже. К тому же возникают трудности с охлаждением таких преобразовательных установок.

Потери в полупроводниковых ключах зависят от приложенного к ним напряжения, протекающего I и частоты переключения. С ростом f потери энергии в полупроводниковых ключах сильно возрастают. Поэтому существенно снижается коэффициент полезного действия всей преобразовательной установки. Отсюда данный способ пока что не находит применения для мощных преобразователей и является малоэффективным.

Но и здесь был найден выход. Все усилия были направлены в сторону уменьшения размеров и веса обмоток. В преобразователях она может достигать нескольких тонн. Если получится существенно уменьшить ее размеры, тогда можно домотать некоторое количество витков и за счет этого снизить габариты магнитопровода при сохранении прежнего значения электродвижущей силы.

Масса меди обмоток mо зависит от суммарной длины одного витка lв, их числа w, площади поперечного сечения Sв и удельного веса меди γм.

mо = lв∙w∙Sв∙γм.

Длина витка lв определяется его диаметром dв, поэтому можем переписать предыдущее выражение следующим образом:

mо = π∙dв∙w∙Sв∙γм.

В свою очередь диаметр dв определяет индуктивность Т. Поэтому его мы уменьшить не можем, поскольку это в конечном итоге повлечет за собой уменьшение ЭДС, а это не допустимо.

Также нельзя снизить удельный вес меди. Остается снижать площадь поперечно сечения витка.

Она в свою очередь зависит от величины протекающего I и допустимой плотности тока j.

Sв = I∙j.

Величину тока мы также снизить не можем, поскольку она определяет мощность трансформатора при заданном значении электродвижущей силы. Остается только один способ – увеличить допустимую плотность j.

Сверхпроводники

Эта величина для меди в среднем находится в пределах от 8 до 10 А/мм2. Для обмоток электрических машин она будет иметь меньшее, а для монтажных проводов или линий электропередач – большее значение.

Величина j показывает, какой максимальный ток можно пропустить через заданное сечение проводника. Для простоты примем допустимое значение j = 10 А/мм2. Это значит, что через медный провод сечением 1 мм2 можно пропустить I величиной 1 А. Если превысить эту величину, то он будет перегреваться, что недопустимо. Главная причина заключается в перегреве изоляции, которая для электрических машин обходится дороже стоимости самого провода. С ростом температуры эксплуатационный срок изоляции резко снижается. Отсюда преждевременная постановка на ремонт и затратная перемотка изоляции.

Если проводник принудительно охлаждать, то через ту же Sв можно пропустить больший I. Именно таким способом удается существенно уменьшить сечение Sв. Применяют так называемые сверхпроводящие обмотки. Они находятся в специальной герметичной емкости, заполненной жидким азотом. Точка кипения азота чуть более -195 °С. Жидкий азот хорош тем, что он не взрывоопасен и не ядовит.

Благодаря применению жидкого азота снижается сопротивление проводника. Это позволяет повысить j почти в 30 раз, не перегревая его. А соответственно снизить площадь поперечного сечения обмоточного провода, что в свою очередь приводит к снижению веса электромагнитного устройства.

Подытожим сказанное выше. Для снижения массы и габаритов ИБП малой и средней мощности повышают частоту подводимого напряжения к обмоткам трансформатора за счет специальных схемных решений. В силовых преобразователях такой способ пока что трудно реализуем по причине отсутствия полупроводниковых ключей с приемлемыми коммутационными характеристиками. Единственный рациональный способ заключается в использовании сверхпроводящих обмоток.

Теперь, я надеюсь, Вам стало понятно, как работает импульсный блок питания и почему он имеет такую структуру.

Конструктивные особенности и принцип работы

Из нескольких способов преобразования напряжения для питания электронных компонентов, можно выделить два, получивших наибольшее распространение:

  1. Аналоговый, основным элементом которого является понижающий трансформатор, помимо основной функции еще и обеспечивающий гальваническую развязку.
  2. Импульсный принцип.

Рассмотрим, чем отличаются эти два варианта.

БП на основе силового трансформатора

Рассмотрим упрощенную структурную схему данного устройства. Как видно из рисунка, на входе установлен понижающий трансформатор, с его помощью производится преобразование амплитуды питающего напряжения, например из 220 В получаем 15 В. Следующий блок – выпрямитель, его задача преобразовать синусоидальный ток в импульсный (гармоника показана над условным изображением). Для этой цели используются выпрямительные полупроводниковые элементы (диоды), подключенные по мостовой схеме. Их принцип работы можно найти на нашем сайте.

Упрощенная структурная схема аналогового БП

Следующий блок играет выполняет две функции: сглаживает напряжение (для этой цели используется конденсатор соответствующей емкости) и стабилизирует его. Последнее необходимо, чтобы напряжение «не проваливалось» при увеличении нагрузки.

Приведенная структурная схема сильно упрощена, как правило, в источнике данного типа имеется входной фильтр и защитные цепи, но для объяснения работы устройства это не принципиально.

Все недостатки приведенного варианта прямо или косвенно связаны с основным элементом конструкции – трансформатором. Во-первых, его вес и габариты, ограничивают миниатюризацию. Чтобы не быть голословным приведем в качестве примера понижающий трансформатор 220/12 В номинальной мощностью 250 Вт. Вес такого агрегата – около 4-х килограмм, габариты 125х124х89 мм. Можете представить, сколько бы весила зарядка для ноутбука на его основе.

Понижающий трансформатор ОСО-0,25 220/12

Во-вторых, цена таких устройств порой многократно превосходит суммарную стоимость остальных компонентов.

Импульсные устройства

Как видно из структурной схемы, приведенной на рисунке 3, принцип работы данных устройств существенно отличается от аналоговых преобразователей, в первую очередь, отсутствием входного понижающего трансформатора.

Рисунок 3. Структурная схема импульсного блока питания

Рассмотрим алгоритм работы такого источника:

  • Питание поступает на сетевой фильтр, его задача минимизировать сетевые помехи, как входящие, так и исходящие, возникающие вследствие работы.
  • Далее вступает в работу блок преобразования синусоидального напряжения в импульсное постоянное и сглаживающий фильтр.
  • На следующем этапе к процессу подключается инвертор, его задача связана с формированием прямоугольных высокочастотных сигналов. Обратная связь с инвертором осуществляется через блок управления.
  • Следующий блок – ИТ, он необходим для автоматического генераторного режима, подачи напряжения на цепи, защиты, управления контроллером, а также нагрузку. Помимо этого в задачу ИТ входит обеспечение гальванической развязки между цепями высокого и низкого напряжения.

Теперь, как и обещали, рассмотрим принцип работы основного элемента данного устройства – инвертора.

Чем отличается от трансформаторного блока питания

Блок-схемы трансформаторного и импульсного блоков питания

Как работает трансформаторный блок питания

В линейном блоке питания основное преобразование происходит при помощи трансформатора. Его первичная обмотка рассчитана под сетевое напряжение, вторичная обычно понижающая. В случае классического трансформатора переменного тока, предложенного П. Яблочковым, он преобразует синусоиду входного напряжения в такое же синусоидальное напряжение на выходе вторичной обмотки.

Следующий блок — выпрямитель, на котором синусоида сглаживается, превращается в пульсирующее напряжение. Этот блок выполнен на основе выпрямительных диодов. Диод может стоять один, может быть установлен диодный мост (мостовая схема). Разница между ними — в частоте импульсов, которые получаем на выходе. Дальше стоит стабилизатор и фильтр, придающие выходному напряжению нужный уровень и форму. На выходе имеем постоянное напряжение.

Самый простой линейный блок питания с двухполупериодным выпрямителем без стабилизации

Основной недостаток линейных источников питания — большие габариты. Они зависят от размеров трансформатора — чем выше требуется мощность, тем больше размеры блока питания. Нужен еще стабилизатор, который корректирует выходное напряжение, а это еще увеличивает габариты, снижает КПД. Зато это устройство не грозит помехами работающему рядом оборудованию.

Устройство импульсного блока питания и его принцип работы

В импульсном блоке питания преобразование сложнее. На входе стоит сетевой фильтр, задача которого не допустить в сеть высокочастотные колебания, вырабатываемые этим устройством. Они могут повлиять на работу рядом расположенных приборов. Сетевой фильтр в дешевых моделях стоит не всегда, и в этом зачастую кроется проблема с нестабильной работой каких-то устройств, которые мы часто списываем на «падение напряжения в сети».

Далее стоит сглаживающий фильтр, который выпрямляет синусоиду. Полученное на его выходе пилообразное напряжение подается на инвертор, преобразуется в импульсы, имеющие положительную и отрицательную полярность

Их параметры (частота и скважность) задаются при помощи блока управления. Частота обычно выбирается высокой — от 10 кГц до 50 кГц

Именно наличие этой ступени преобразования — генерации импульсов — и дало название этому типу преобразователей.

Блок-схема ИИП с формами напряжения в ключевых точках

Высокочастотные импульсы поступают на трансформатор, который является гальванической развязкой от сети. Трансформаторы эти небольшие, так как с возрастанием частоты сердечники нужны все меньше. Причем сердечник может быть набран из ферромагнитных пластин (в линейных БП должен быть из более дорогой электромагнитной стали).

На выходном выпрямителе биполярные импульсы превращаются в положительные, а выходной фильтр на их основе формирует постоянное напряжение. Основное достоинство ИБП в том, что существует обратная связь, которая позволяет регулировать работу устройства таким образом, чтобы напряжение на выходе было близко к идеалу. Это дает возможность получать стабильные параметры на выходе, независимо от того, что имеем на входе.

Достоинства и недостатки импульсных блоков питания

Для новичков не сразу становится понятным, почему лучше использовать импульсные выпрямители, а не линейные. Дело не только в габаритах и материалоемкости. Дело в более стабильных параметрах, которые выдают импульсные устройства. Качество напряжения на выходе не зависит от качества сетевого напряжения. Для наших сетей это актуально. Но не только это. Такое свойство позволяет использовать импульсный блок питания в сети разных стран. Ведь параметры сетевого напряжения в России, Англии и в некоторых странах Европы отличаются. Не кардинально, но отличается напряжение, частота. А зарядки работают в любой из них — практично и удобно.

Размер тоже имеет значение

Кроме того импульсники имеют высокий КПД — до 98%, что не может не радовать. Потери минимальны, в то время как в трансформаторных много энергии уходит на непродуктивный нагрев. Также ИБП меньше стоят, но при этом надежны. При небольших размерах позволяют получить широкий диапазон мощностей.

Но импульсный блок питания имеет серьезные недостатки. Первый — они создают высокочастотные помехи. Это заставляет ставить на входе сетевые фильтры. И даже они не всегда справляются с задачей. Именно поэтому некоторые устройства, особо требовательные к качеству электропитания, работают только от линейных БП. Второй недостаток — импульсный блок питания имеет ограничение по минимальной нагрузке. Если подключенное устройство обладает мощностью ниже этого предела, схема просто не будет работать.

ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ

Лабораторный блок питания ни что иное как высококачественный универсальный источник питания с нормированными и термостабильными характеристиками. Эти устройства имеются на любом предприятии, которое занимается разработкой, изготовлением или ремонтом и/или ремонтом радиоэлектронной аппаратуры.

Используют их во время проверки и/или калибровки различных приборов. Кроме того они необходимы в тех случаях, когда нужно с высокой точностью подать питающее напряжение и ток на радиотехническое устройство.

Как правило, лабораторные блоки питания оснащаются всевозможными устройствами защиты (перегрузка, защита от короткого замыкания и пр.) и органами регулировки выходных параметров (напряжение и ток).

Лабораторные блоки оснащают также специальными входами для подачи модулирующих сигналов, что позволяет пользователю формировать выходное напряжение и ток произвольной формы.

Серийно выпускаемые лабораторные источники питания могут быть как линейными, так и импульсными.

Линейные.

Линейные лабораторные БП строятся на базе больших низкочастотных трансформаторов, которые понижают сетевое напряжение ~220 В частотой 50 Гц до определенного значения. Частота переменного тока при этом остается без изменений. Затем синусоидальное напряжение выпрямляется, сглаживается емкостными фильтрами и доводится до заданного значения линейным полупроводниковым стабилизатором.

Приборы, работающие по такому принципу обеспечивают требуемое значение выходного напряжения с высокой точностью. Оно отличается стабильностью и отсутствием пульсаций. Однако они имеют ряд недостатков:

  • большие габаритные размеры и вес, который может быть больше 20 кг. Из-за этого мощность на нагрузке у таких БП редко превышает 200 Вт.;
  • низкий КПД (не более 60%), что обусловлено принципом работы линейного стабилизатора, где все избыточное напряжение преобразуется в тепло;
  • наличие высокочастотных помех, проникающих из сети ~220 в, 50 Гц., для устранения которых необходим сетевой фильтр;
  • относительно небольшое время наработки на отказ, вызванное старением электролитических конденсаторов.

Импульсные.

В основу работы импульсных лабораторных блоков питания положен принцип заряда сглаживающих конденсаторов импульсным током. Он образуется в момент подключения/отключения индуктивного элемента. Переключение происходит под действием специально оптимизированных транзисторов, а выходное напряжение регулируется путем изменения глубины широтно импульсной модуляции (ШИМ).

Основные преимущества импульсных лабораторных источников обеспечиваются за счет:

  • плавного изменения глубины ШИМ, что в свою очередь, позволяет закачивать в сглаживающие конденсаторы такое количество энергии, которое соизмеримо с энергопотреблением нагрузки БП. При этом КПД блока питания может достигать 90 и более процентов;
  • высокочастотной составляющей, которая дает возможность использования сглаживающих конденсаторов значительно небольшой емкости.

За счет этого габаритные размеры корпуса невелики. Кроме того, за счет более высокого КПД значительно уменьшается выделение тепла и улучшается температурный режим работы источника питания.

Существенным недостатком импульсных лабораторных блоков, несколько ограничивающих их применение являются:

  • высокочастотные пульсации на выходе, которые достаточно тяжело отфильтровать;
  • радиочастотные наводки и их гармоники, вызванные периодическими токовыми импульсами.

При работе с радиочастотными схемами импульсные блоки питания необходимо располагать на максимальном расстоянии от них или использовать трансформаторные схемотехнические решения.

Основным техническим параметром лабораторных источников электро энергии является мощность. Здесь существует такое подразделение:

  • стандартные, мощностью до 700 Вт. Их максимальный вес не превышает 15 кг.;
  • большой мощности.

Стандартные исполнения могут быть как трансформаторными, так и импульсными. Предназначены они для работы с напряжениями в диапазоне от 15 до 150 В. При этом максимальный ток ограничивается величиной порядка 25 А. Как правило, они имеют от одного до трех каналов, из которых два являются регулируемыми.

2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Основные неисправности и методы проверки импульсных блоков питания

Как включить и выставить определённый режим мультиметра каждый может разобраться сам, даже школьник. Перед началом проверки убедитесь в работоспособности сетевого кабеля или выключателя, которые можно определить визуально или с помощью мультиметра. Не забудьте при любой проверке разрядить электролитические конденсаторы. Они накапливают и удерживают довольно приличный заряд на протяжении определённого времени, даже после выключения всей системы.

  1. Для этого закоротите контакт любого электролита, а лучше пройдитесь по всей плате изолированным щупом (с номинальным сопротивлением несколько кОм и мощностью больше 0,5 Вт), который другим концом будет подсоединён к заземлению. Старайтесь заземлять только точечные контакты, не прикасаясь одновременно к двум, иначе можете испортить радиодетали. Иногда таким способом вы сможете убрать «коротыш». Это короткое замыкание в схеме, которое может возникнуть при выходе из строя некоторых элементов блока питания.
  2. Как уже говорилось выше все вздувшиеся и чёрные радиоэлементы нужно сразу заменить на подобные, но не спешите после этого сразу опробовать весь блок. Прозвоните соседние детали и при необходимости замените их.
  3. Прозвонить силовые и выпрямительные мосты (при необходимости выпаять), обычно они выполнены на диодах, которые проверяются омметром и имеют односторонний переход. Для проверки подключите щупы мультиметра ко входу и выходу диода (сначала чёрный щуп к одному контакту, а красный к другому, а затем меняя местами), вы должны убедиться, что он не пробит. То есть, вы должны увидеть определённое числовое показание мультиметра, когда подключите щупы в правильном направлении плюс и минус. Единица будет означать исправность перехода в обратном направлении (т. е. непробитый переход). Таким способом нужно проверить все сомнительные детали с диодными переходами.

Возможные причины выхода из строя импульсного блока питания и необходимая замена нерабочих радиоэлементов:

  1. При сгорании предохранителя весь блок обесточивается. Заменить перегоревший контакт очень просто. Используйте обычный проволочный волосок, который наматывается поверх предохранителя или припаивается непосредственно к его контактам. Необходимо учитывать толщину волоска, которая рассчитана на определённую силу тока. Иначе вы рискуете в последующем вывести из строя весь импульсный блок, если предохранитель не сработает.
  2. Если полностью отсутствует выходное напряжение, возможно, неисправен соответствующий конденсатор или дроссель, который нужно заменить или поменять обмотку. Для этого нужно размотать повреждённый провод и намотать новый с соответственным количеством витков и подходящим сечением. После чего самодельный дроссель впаивается на своё рабочее место.
  3. Проверить все диодные мосты и переходы. Как это сделать описано выше. Не забывайте при установке новых деталей производить самостоятельную, а главное, качественную пайку.

Схемотехника источников питания SMPS

Вот мы и дошли до практики. В зависимости от требуемой выходной мощности используются разные типы источников питания. Рассмотрим типы трансформаторных схем

Обратноходовый преобразователь

На приведенной схеме показаны основные формы сигналов тока и напряжения для обратноходового трансформатора.

Базовая схема flyback с трансформатором

В первой фазе цикла переключатель подключает дроссель L непосредственно к входному напряжению. Из-за постоянного входного напряжения Ue через дроссель протекает линейно возрастающий ток.

В этой фазе диод D заблокирован. Когда кнопка S открывается, полярность на дросселе меняется на обратную, так что диод проводит и энергия, накопленная в дросселе, передается нагрузочному конденсатору CLi R1. Дроссель действует как источник энергии. Таким образом, регулируя время зарядки на заданной частоте, можно менять энергию запасенную в дросселе.

Чтобы получить гальваническую развязку между входом и выходом схемы, дроссель заменяется трансформатором. Этот элемент действует как промежуточный накопитель энергии, так что цепь нагрузки может использовать энергию запасенную в трансформаторе, и тогда отсутствует прямая нагрузка на источник питания.

Условием сохранения энергии будет наличие в сердечнике трансформатора воздушного зазора или изолирующей прокладки между обеими половинами сердечника (которая имеет тот же эффект, что и воздушный зазор в средней части сердечника), но использование воздушного зазора в средней части сердечника обеспечивает лучшую обратную связь между обмотками.

Преобразователи прямоходового типа

На рисунке показана базовая схема преобразователя прямоходового типа. Когда ключ S замкнут, то линейно возрастающий ток течет через катушку непосредственно к конденсатору Ca и к нагрузке R1. На этом этапе энергия одновременно передается на дроссель и нагрузку. Диод D заблокирован.

Базовая схема прямоходового электропитания

Когда ключ открывается, магнитное поле дросселя прерывается. Полярность дросселя меняется, открывая диод. Энергия от дросселя через диод поступает на конденсатор и на нагрузку. Поскольку передача энергии в выходную схему также происходит при замкнутом ключе, тип этого трансформатора называется прямоходовым. Как и в случае трансформаторов обратного хода, энергия, запасенная в индуктивности в этом типе блока питания, может быть изменена за счет различного времени переключения.

Прямоходовое электропитание с трансформатором

На этой схеме показан источник питания прямого типа с трансформатором для разделения и преобразования сетевого напряжения. При использовании сердечника без воздушного зазора между первичной и вторичной обмотками поддерживается постоянный магнитный контакт. Но сбор и сглаживание выходного тока необходимо реализовать в отдельном дросселе Ls, для каждого выходного напряжения отдельно. Энергия, запасенная трансформатором во время фазы проводимости, передается на L1, Dl, Ce в фазе блокировки. Диод открывается при изменении полярности дросселя накопителя энергии.

Двухтактные преобразователи

Фактически, двухтактные трансформаторы состоят из двух соединенных между собой одиночных трансформаторов.

Базовая схема источника питания двухтактного типа

Переключатели S1 и S2 поочередно подключают первичную обмотку к источнику Ue. По сравнению с трансформатором прямого и обратного хода эта конфигурация обеспечивает возможность полной петли гистерезиса. Благодаря биполярной системе можно получить вдвое большую мощность при том же размере сердечника.

Двухтактный преобразователь

Даже при больших изменениях нагрузки, двухтактный трансформатор генерирует симметричное выходное напряжение, что позволяет напрямую использовать переменное напряжение без предварительного выпрямления, например в галогенном освещении.
