Каким кабелем подключать электрокотел на 6 и 9 квт

Связь мощности и сечения кабеля

Существует прямая связь мощности подключаемого электрооборудования и сечения, используемых для питания проводников (кабеля или проводов).

Примечание: Говоря про сечение кабеля, мы говорим о сечении жил кабеля входящих в его конструкцию.

Суть этой связи в следующем. Каждый проводник способен без нагрева проводить электрический ток до определённой величины. Чем сечение проводника больше, тем больший ток он может проводить.

Так как существует математическая связь между силой тока и мощностью подключенного прибора, то есть математическая связь между сечением жил кабеля и мощностью, в нашем случае, электрического котла отопления.

Называется такая зависимость «выбор проводников по нагреву» (ПУЭ-6, глава 1.3.). Считать ничего не нужно, можно воспользоваться таблицами ПУЭ.

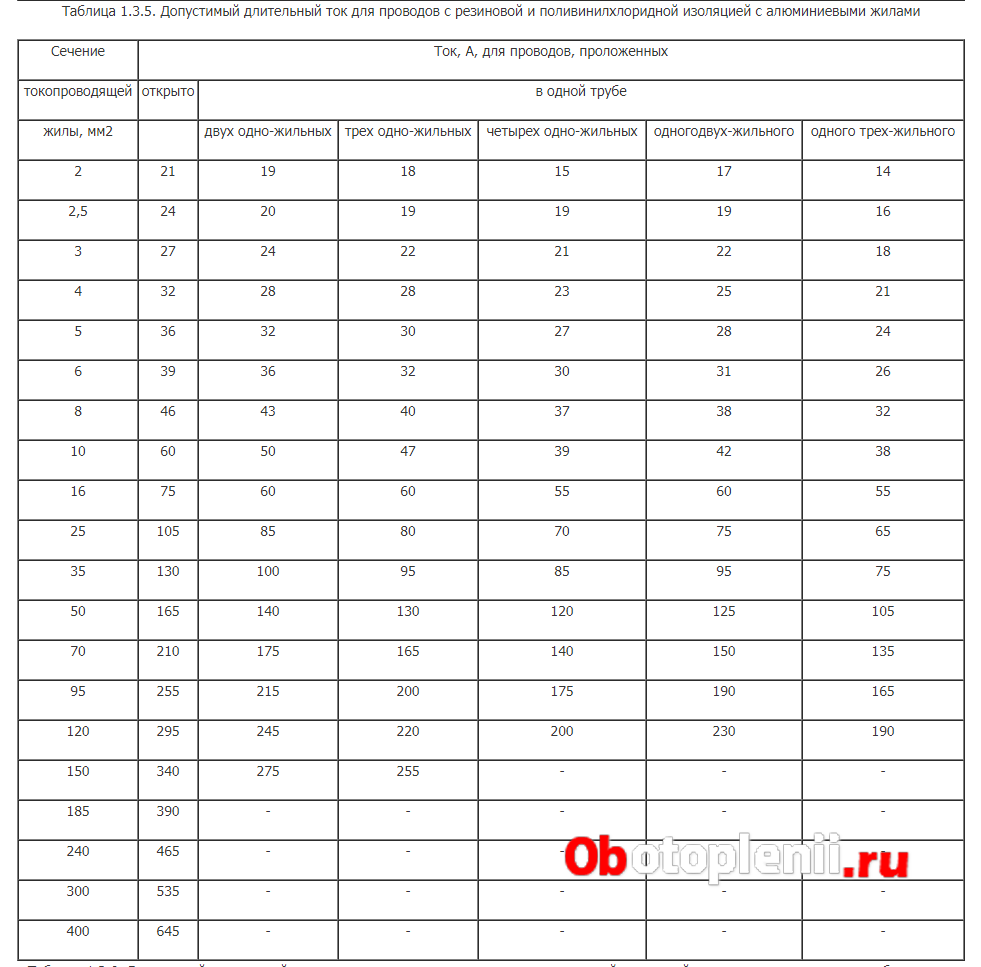

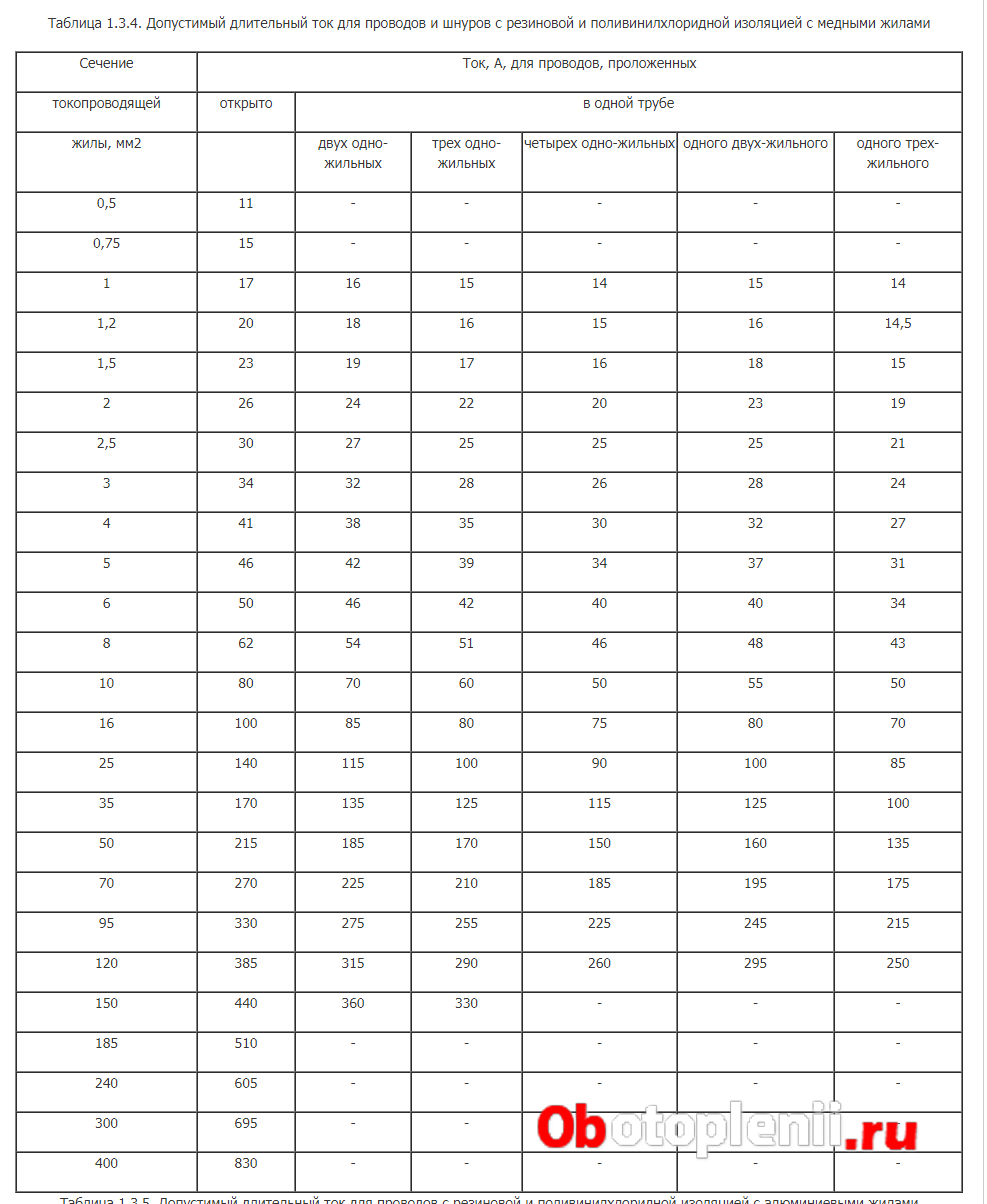

Это для проводов

Это для кабелей

Пользоваться таблицам не сложно.

  • По максимальной мощности котла считаете ток нагрузки (мощность делите на 220 или 380 В);
  • Ищите по таблице ток нагрузки;
  • Смотрите допустимое сечение жил проводников;
  • Если нужно округляете сечение в большую сторону.

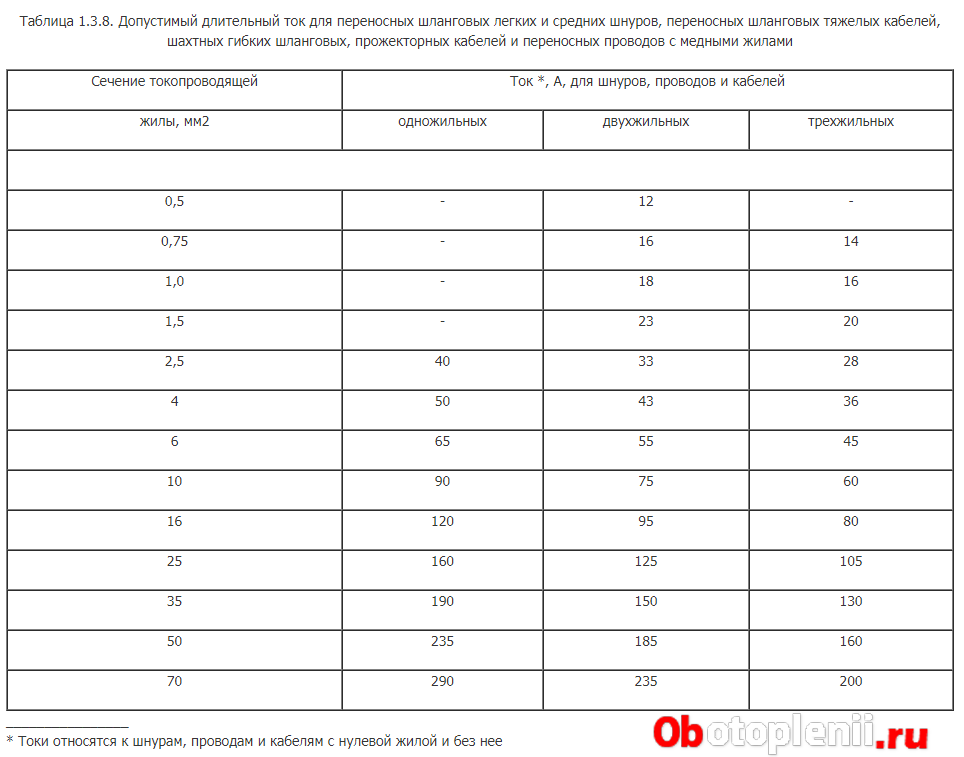

Для проверки используем таблицу 3 (пуэ 1.3.8).

  • Котел 10кВт на 380 Вольт. Ток нагрузки 26,3 Ампера (округляем до 27 Ампер). Смотрим таблицу. Нужен кабель сечением жил 2,5 кв. мм по меди.
  • Тот же котел на 220 Вольт. Ток нагрузки 45,5 Ампер (46 Ампер). Смотрим таблицу. Нужен кабель сечением жил 6 кв. мм по меди.
  • Для кабелей с алюминиевыми жилами нужно выбрать сечение жил на шаг больше, чем для меди, то есть для котла 10 кВт, нужно 4 мм и 10 мм.

4 Лучшие с однофазным/трехфазным питанием

Отопительное оборудование, которое можно работать как от однофазной так и трехфазной сети считается универсальным. Оно дороже, но устойчивы к перепадам напряжения, характеризуются долговечностью и высокой мощностью. Чтобы купить электрический котел с одно-трехфазным питанием, рекомендуем ознакомиться с лучшими моделями 2020 года.

4.1 1 место: Эван EXPERT 9

Одноконтурный ТЭН-котел от отечественного производителя. Отличается хорошими показателями мощности и КПД. Пригоден для отопления зданий, площадью менее 100 кв. м.

Прибор настенного типа, с электронным управлением. Циркуляционный насос и расширительный бак встроены в конструкцию. Из дополнительных функций стоит отметить датчик уличной температуры, с помощью которого котел регулирует обогрев внутри помещения. Номинальное давление теплоносителя в контуре достигает 2.9 бар, что позволяет равномерно отапливать помещения, удаленные от установки.

Объем расширительного бака Эван EXPERT 9 – 12 л

  • Цена – от 45 237 руб.
  • Оценка покупателей – 4.9
  • КПД – 99.5
  • Макс. тепловая мощность – 9 кВт
  • Отапливаемая площадь – 90 кв. м

Достоинства:

  • хорошие показатели мощности и КПД;
  • объемный расширительный бак;
  • экономичный расход электроэнергии;
  • датчик уличной температуры;
  • автоматическая диагностика и встроенный программатор.

Недостатки:

  • вес установки – 41 кг;
  • стоимость.

4.2 2 место: Protherm Скат RAY 9 KE

Экономный и производительный настенный котел для загородного дома. Работает от трубчатого электронагревателя. Модель подключается к одному контору, однако этот минус компенсируется возможностью подключения к теплому полу.

Прибор от Протерм с расширительным баком на 8 л и циркуляционным насосом. Температура теплоносителя – от 25 до 85 градусов. Помимо самодиагностики, производитель предусмотрел защиту от перегрева. Для защиты установки от перебоев встроены предохранительный клапан и воздухоотводчик.

Protherm Скат RAY 9 KE допускает использование антифриза для защиты от перемерзания системы отопления.

  • Цена – от 38 431 руб.
  • Оценка покупателей – 4.7
  • КПД – 99.5%
  • Макс. тепловая мощность – 9 кВт
  • Отапливаемая площадь – 90 кв. м

Достоинства:

  • производительность;
  • множество дополнительных функций;
  • экологичность;
  • защита от перебоев, неблагоприятных факторов;
  • электронное управление.

Недостатки:

  • высокая стоимость;
  • большой расход энергии;
  • малая емкость расширительного бака в сравнении с другими моделями.

4.3 3 место: Рэко 6П

Одноконтурный тэновый котел для утепления небольших загородных домов. Оснащен трехступенчатой регулировкой мощности для установки оптимального режима работы отопительной установки. Минимальная температура теплоносителя – 10 градусов. Максимальное давление – 3 бар, за счет чего теплоноситель равномерно распределяется по контуру и поддерживает температуру во всех отапливаемых помещениях.

В число дополнительных функция входит защита от замерзания, индикация включения, защита от перегрева. Предусмотрено подключение внешнего управления. Единственный недостаток прибора – мощность, однако этот недочет компенсируется доступной, в сравнении с другими моделями, ценой.

В Рэко 6П не встроен расширительный бак и циркуляционный насос

  • Цена – от 16 950 руб.
  • Оценка покупателей – 4.2
  • КПД – 99%
  • Макс. тепловая мощность – 6 кВт
  • Отапливаемая площадь – 60 кв. м

Достоинства:

  • цена;
  • относительно небольшие размеры;
  • экономия энергии;
  • жидкокристаллический дисплей;
  • комфортное управление;
  • возможность автоматической настройки;
  • большое количество вспомогательных функций и настроек.

Недостатки:

  • мощности хватает только на здания до 60 кв. м;
  • сложный ремонт при неисправностях;
  • нет расширительного бака и насоса.

Требования для подключения 380 вольт

Нормы подсоединения участка прописаны в тексте Федерального закона №35 «Об электроэнергетике» от 26.03.2003 (статьи 20 – 26), отредактированном 27.12.2019. Работа электросетевых фирм регламентируется ФЗ №135 «О защите конкуренции» от 26.07.2006.

Пример ТУ

Основные правила:

  • пользователь не может самостоятельно подсоединить электричество к дому, нужна энергопоставляющая организация;
  • подключение возможно после выполнения требований ТУ;
  • используют кабели с алюминиевыми (не меньше 16 мм²) или медными (не меньше 10 мм²) жилами, под землей прокладывают бронированный кабель;
  • при воздушном подсоединении кабель не провисает над дорогой ниже 6 м, над тротуарами — ниже 3,5 м;
  • подземная линия заглубляется на 0,7 – 1 м или ниже;
  • ввод в жилище — не ниже 2,75 м от земли;
  • приборы, установленные до счетчика электричества должны иметь возможность пломбировки.

Как оформить разрешение

Потребитель имеет право подсоединения к любому объекту электрохозяйства в пределах 300 м от участка (опоры ЛЭП, трансформаторные подстанции, кабельные магистрали). Договор заключают на новое подключение, повышение мощности или перенос точки ввода.

Перечень проектных документов:

  • план участка в общей панировке застройки;
  • схема присоединения приемников электроэнергии;
  • схема внутренней разводки;
  • ППР по подключению.

Заявление пишут в офисе компании, или подают в личном кабинете, через сайт.

К заявке подают сведения:

  • ФИО подателя заявки;
  • адрес подключаемого участка и фактического нахождения пользователя;
  • срок разработки проекта и время ввода в работу;
  • разделение по мощности между фазами;
  • наибольшая требуемая мощность;
  • вид нагрузки.

Об окончании подготовки владелец извещает компанию, в ответ электросеть проверяет соответствие ТУ и фактических работ в присутствии представителя снабжающей организации поставщика. Составляют акт о соответствии (в течение 3 суток), владелец участка ставит в документе подпись в течение 5 суток. Далее следуют: соглашение о технологическом подсоединении, договор о поставке электричества. После этого на участок подают 380В.

Кабель для электрокотла. Как подключить электрокотел

В населенных пунктах России, не имеющих подключения к магистральным газовым сетям, для отопления помещений широкое применение находят электрические котлы. Монтаж электрокотла отопления и его эксплуатация достаточно просты в сравнении с газовыми котлами, что позволяет выполнять эти работы домашним мастерам самостоятельно, владея основными навыками и умениями. Однако следует учитывать то, что большинство производителей предоставляют гарантию на изделие только при условии выполнения пуско-наладочных работ специализированной организацией.

Внутренняя схема электрических соединений котла разрабатывается производителем и фактически рассматривается только в случае выполнения каких-либо работ по техническому обслуживанию изделия или при необходимости выполнения ремонтных работ по устранению неисправностей (дефектов). Рассмотрим более подробно условия и схему подключения бытового электрокотла отопления к внешней электрической сети.

В целях обеспечения безопасности, а также правильной работы устройств защиты важно и необходимо учитывать требования Правил устройства электроустановок (ПУЭ) по заземлению электрооборудования. Все электрические установки, к которым относятся и бытовые электрические котлы отопления, требуют обязательного заземления

Для этого корпус любого электрокотла должен быть соединен проводом необходимого сечения с шиной (контактом) заземления внутренней распределительной сети, или, например, напрямую с шиной контура заземления в случае загородного (индивидуального) домовладения.


Основным параметром любого котла является его мощность. При подключении электрокотлов обязательно необходимо руководствоваться требованиями, указанными в заводской документации.

В небольших квартирах маломощные котлы (до 3,5 кВт), как правило, однофазные, допускается включать непосредственно в розетку. Электрокотлы большей мощности подключаются, как правило, к трехфазной сети. При отсутствии сведений по необходимому сечению питающего кабеля, необходимо руководствоваться требованиями пунктов 1.3.10 и 1.3.11 ПУЭ и национального стандарта РФ ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009 «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки». Например, при применении кабеля с медными жилами для подключения электрокотла мощностью 18 кВт к сети 0,4 кВ, потребуется кабель сечением 10 мм².

Для питания электрокотла отопления необходимо выполнить прокладку выделенной кабельной линии с подключением через отдельные защитные аппараты. На рисунках ниже приведены схемы подключения электрических котлов однофазного и трехфазного исполнения по выделенной линии с использованием автоматического выключателя и устройства защитного отключения (УЗО). Для подключения к сети 0,23 кВ, нужен трехжильный кабель (фазная жила (L), нулевая жила (N), жила заземления (PE)).

Связь мощности и сечения кабеля

Существует прямая связь мощности подключаемого электрооборудования и сечения, используемых для питания проводников (кабеля или проводов).

Примечание: Говоря про сечение кабеля, мы говорим о сечении жил кабеля входящих в его конструкцию.

Суть этой связи в следующем. Каждый проводник способен без нагрева проводить электрический ток до определённой величины. Чем сечение проводника больше, тем больший ток он может проводить.

Так как существует математическая связь между силой тока и мощностью подключенного прибора, то есть математическая связь между сечением жил кабеля и мощностью, в нашем случае, электрического котла отопления.

Называется такая зависимость «выбор проводников по нагреву» (ПУЭ-6, глава 1.3.). Считать ничего не нужно, можно воспользоваться таблицами ПУЭ.

Это для проводов

Это для кабелей

Пользоваться таблицам не сложно.

  • По максимальной мощности котла считаете ток нагрузки (мощность делите на 220 или 380 В);
  • Ищите по таблице ток нагрузки;
  • Смотрите допустимое сечение жил проводников;
  • Если нужно округляете сечение в большую сторону.

Для проверки используем таблицу 3 (пуэ 1.3.8).

  • Котел 10кВт на 380 Вольт. Ток нагрузки 26,3 Ампера (округляем до 27 Ампер). Смотрим таблицу. Нужен кабель сечением жил 2,5 кв. мм по меди.
  • Тот же котел на 220 Вольт. Ток нагрузки 45,5 Ампер (46 Ампер). Смотрим таблицу. Нужен кабель сечением жил 6 кв. мм по меди.
  • Для кабелей с алюминиевыми жилами нужно выбрать сечение жил на шаг больше, чем для меди, то есть для котла 10 кВт, нужно 4 мм и 10 мм.

Установка агрегата

Для начала вам потребуется установить свой электрический котел в помещении. Этот процесс является наиболее простым. Агрегат можно устанавливать как на полу, так и на стене. Если его установка будет выполнена на полу, тогда вам обязательно нужно будет сделать специальную подставку.

Если электрический котел будет установлен на стене, тогда вам потребуются специальные анкера. Сначала необходимо произвести разметку на стене. Помните, что ваши отверстия обязательно должны ровно размещаться на стене. Далее нужно просверлить отверстия и вставить анкера. После того как анкер плотно разместится в стене можно подвешивать котел.

Какие автоматы ставить на электрокотел

Выше было сказано, что электрокотел, даже на 3 кВт, лучше всего подсоединять отдельным проводом и через автоматический выключатель. Чтобы рассчитать номинал автомата, достаточно знать, какой ток способен выдержать кабель.

Кабель сечением 4 мм² выдерживает ток в 27 Ампер. Поэтому нужно ставить ближайший по значению автоматический выключатель на 32 Ампера, поскольку автомат на 25 Ампер может срабатывать в результате перегрузок. Что же касается кабеля сечением в 6 мм², то он выдерживает ток в 40 Ампер. Поэтому и автоматический выключатель должен быть подобран соответствующего значения, не менее чем на 40 Ампер.

Итак, подобьем итоги:

Также важно помнить, что алюминиевый и медный кабель выдерживают разные нагрузки. При этом многое зависит и от того, к какой именно сети подключается электрокотел — к однофазной или трехфазной сети

Источник

Рекомендации электрика

Для скрытой проводки выбирают встраиваемые электрощиты, а открытые провода соединяют в накладных распределительных панелях. Корпус щитка ставят так, чтобы к нему можно было легко добраться.

Электрики советуют соблюдать условия:

  • горизонтальные участки проводов от щитка до розеток делают на высоте от пола 2,5 м;
  • проводку в стенах располагают вертикально или горизонтально, по косой линии ставить запрещено;
  • соединяют провода переходниками в монтажных коробках;
  • подземное подключение к электроопоре делают цельным куском провода без соединений;
  • нельзя подсоединять выключатель в разрыв нулевого провода;
  • при разводке по деревянным стенам применяют изолирующие шланги с подкладками из асбеста.

Электрические котлы электрокотлы

Начнем с того, что есть несколько серьезных причин ограничивающих распространение электрокотлов:

  1. далеко не на всех участках есть возможность выделить требуемую для отопления дома электрическую мощность (напомним, что для дома площадью в 200 кв. м это примерно 20 кВт),
  2. относительно высокая стоимость электроэнергии,
  3. перебои с электроснабжением.

С другой стороны, если вышеописанные проблемы в вашем случае отсутствуют, то электрокотел вполне может стать идеальным вариантом для отопления. Достоинств у этого типа котлов, действительно, очень много. Среди них:

  1. относительно невысокая цена электрического котла,
  2. простота монтажа электрокотла,
  3. легкие и компактные, их можно вешать на стену, как следствие — экономия места,
  4. безопасность (нет открытого пламени),
  5. электрические котлы просты в эксплуатации,
  6. электрокотлы не требуют отдельного помещения (котельной),
  7. не требуют монтажа дымохода,
  8. не требуют особого ухода,
  9. электрокотлы бесшумны,
  10. электрические котлы экологичны, нет вредных выбросов и посторонних запахов.

Кроме того, в случаях, когда возможны перебои с подачей электроэнергии, электрический котел нередко используется в паре с резервным твердотопливным. Этот же вариант применяется и для экономии электроэнергии (сначала дом протапливается с помощью дешевого твердого топлива, а потом в автоматическом режиме температура поддерживается с помощью электрокотла).

Стоит отметить, что при установке в больших городах с жесткими экологическими нормами и проблемами согласования, электрокотлы также часто выигрывают у всех остальных типов котлов (включая газовые котлы).

Коротко об устройстве и комплектации электрических котлов.
Электрокотел — достаточно простое устройство. Основными элементами электрического котла являются теплообменник, состоящий из бака с укрепленными в нем электронагревателями (ТЭНами), и блока управления и регулирования. Электрические котлы некоторых фирм поставляются уже укомплектованными циркуляционным насосом, программатором, расширительным баком, предохранительным клапаном и фильтром.

Важно отметить, что электрические котлы небольшой мощности бывают в двух разных исполнениях — однофазные (220 В) и трехфазные (380 В). Электрические котлы мощностью более 12 кВт обычно производятся только трехфазными. Подавляющее большинство электрических котлов мощностью более 6 кВт выпускается многоступенчатыми, что позволяет рационально использовать электроэнергию и не включать котел на полную мощность в переходные периоды — весной и осенью

Подавляющее большинство электрических котлов мощностью более 6 кВт выпускается многоступенчатыми, что позволяет рационально использовать электроэнергию и не включать котел на полную мощность в переходные периоды — весной и осенью.

При применении электрокотлов наиболее актуально рациональное использование энергоносителя. Значительную экономию электроэнергии можно получить при установке выносных программаторов, которые поддерживают температуру в помещении по заранее заданному вами графику. Стоит иметь в виду, что стоимость таких программаторов совсем не велика и обычно колеблется от 50 до 150 евро. Кроме экономии энергии программаторы заметно повышают комфорт и удобство использования отопительного оборудования.

Если вы решите приобрести электрический котел, то вам будут полезны следующие таблицы с ориентировочными значениями сечения кабеля для электроподключения котла (таблица №1) и значений токов предохранительных автоматов в зависимости от мощности котла (таблица №2)

Таблица № 1Ориентировочные значения сечения кабеля для подключения электрокотла

Мощность котла Сечение кабелядля однофазных электрических котлов Сечение кабелядля трехфазных электрических котлов
до 4 кВт 4,0 мм2
до 6 кВт 6,0 мм2
до 10 кВт 10,0 мм2
до 12 кВт 16,0 мм2 2,5 мм2
до 16 кВт   4,0 мм2
до 22 кВт   6,0 мм2
до 27 кВт   10 мм2
до 30 кВт   16 мм2
До 45 кВт   25 мм2
До 60 кВт   35 мм2

Таблица № 2Значения токов предохранительных автоматов в зависимости от мощности электрического котла

Мощность котла Для однофазных электрических котлов Для трехфазных электрических котлов
4 кВт 25 А 10 А
6 кВт 32 А 16 А
8 кВт 40 А 16 А
10 кВт 50 А 20 А
12 кВт 63 А 25 А
14 кВт   25 А
16 кВт   32 А
18 кВт   32 А
22 кВт   40 А
27 кВт   50 А
30 кВт   63 А
45 кВт   80 А
52 кВт   100 А

Среди наиболее заметных на российском рынке марок электрокотлов можно назвать: РусНИТ и ЭВАН (Россия), ACV (Бельгия), Bosch (Германия), Dakon (Чехия), Eleko (Словакия), Kospel (Польша), Protherm (Словакия), Roca (Испания), Wattek (Чехия), Wespe Heizung (Германия).

Производители газовых котлов
МИЛеев Леонид[email protected]тел.: 8-926-22-760-99
Жидкотопливные котлы

Варианты установки

Итак, для начала разберемся с вариантами подключения электрокотла в частном доме и квартире своими руками:

  • Если мощность водонагревателя не превышает 3,5 кВт, то обычно он запитывается от розетки. При этом допускается использование однофазной сети 220В.
  • В том случае, если мощность варьируется в пределах 3,5-7 кВт, необходимо осуществлять электромонтаж своими руками напрямую от распределительной коробки. Это связано с тем, что розетка может не выдержать высоких токовых нагрузок. Как и в предыдущем случае, 220-вольтная сеть допускается для применения.
  • Ну и последний вариант, который может встретиться – электрокотел, мощностью свыше 7 кВт. В этом случае необходимо не только вести отдельный кабель от распредкоробки, но и использовать более мощную 3-х фазную сеть 380В.

Советы профессионалов

В качестве вывода, советы от профессионалов:

  • Любое подключение котла нужно основывать на рекомендациях, данных в руководстве по эксплуатации котла;
  • Кабель питания для электрического котла отопления не должен иметь разрывов. Для надежной эксплуатации электропитание котла, должно быть выделено в отдельную электрическую группу;
  • Разумно рассмотреть возможность увеличить получаемое расчетное значения сечений жил кабеля на один шаг. Я считаю, что для котла отопления нужно брать минимальное сечение кабеля по меди 4 кв. мм.

Здравствуйте! В доме 100 м2 планируется ставить электрический трехфазный котел на 9 кВт. Какое сечение кабеля необходимо для подключения котла, и какое сечение кабеля нужно для ввода от счетчика (380) с улицы в дом?

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

После окончания работ мастера делают пометку в техническом паспорте изделия

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

  • высота потолков комнат – до 3 м, иначе расчет ведется по объему помещений: кубатура умножается на 40 Вт;
  • теплогенератор нужно подбирать с минимальным запасом 20%;
  • если отопительный агрегат планируется использовать для обеспечения ГВС, запас должен составлять не менее 50%;Поделить квадратуру на 10 все равно что умножить на 0.1, результат одинаков
  • в северных регионах квадратура здания умножается на 0.2 кВт, в южных – 0.08 кВт;
  • мощность котла, работающего только ночью и заряжающего теплоаккумулятор, принимается с двукратным запасом.

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

  1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
  2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
  3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

  • громкие звуки включения от срабатывания контактора или магнитного пускателя;
  • постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
  • электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки

Монтаж внешней электропроводки

Любые технические работы, связанные со строительством, производятся в соответствии с разработанным проектом, которым занимаются специалисты. Для подключения к электросети необходимо подать заявку в энергоснабжающую службу, которая обслуживает район застройки. В документе нужно указать оптимальную мощность и напряжение, необходимую пользователю.

Цифры можно рассчитать на основе суммарной мощности предполагаемого употребления энергии всех электроприборов. На основе этих данных, соответствующие органы выдают разрешение согласно техническим данным, в которых описаны показатели допустимой мощности, напряжения, сечения проводов, правила заземления, а также защитной, фиксирующей аппаратуре.

Для подсоединения дома к электросети на 15 квт требуется напряжение 230-400 В, а на счетчике должны стоять соответствующие автоматы.

Подключение электрического котла и правила безопасности

Подключение электрического котла к электросети должно происходить по правилам безопасности. Вот основные рекомендации, которые вам необходимо соблюдать при выполнении электромонтажных работ:

  1. Подключение электрического котла нужно выполнять при выключенной электроэнергии.
  2. Его установка обязательно должна происходить на определенном расстоянии от остальных объектов:
  • Между стеной и котлом следует оставить 5 см пространства.
  • Передняя панель должна быть доступной для открытия. Для этого вполне хватит 60 см.
  • От потолка расстояние должно составлять 75 см.
  • Если устройство имеет подвесной тип, тогда от пола необходимо оставлять не менее 50 см.
  • До ближайших труб расстояние должно составлять около 60 см.
  1. Подключение электрического котла должно выполняться в трехфазную сеть. Если в вашем доме установлена однофазная сеть, тогда она просто не выдержит нагрузки. Впоследствии этого может возникнуть короткое замыкание.
  2. Соединения проводов обязательно должны быть герметичными. Они должны быть надежно защищенными от попадания влаги. Также при прокладке проводки для электрического котла специалисты рекомендуют использовать гофрированную трубу. Она обеспечит надежную защиту и легкий доступ к кабелю. Также при возгорании проводки гофрированная труба способна предотвратить распространение огня.

Номинальный ток автоматического выключателя

Показатель номинального тока предохранителя характеризует граничное значение электрического тока в амперах, превышение которого приведет к срабатыванию выключателя. Существуют точные формулы расчета номинального тока, которые используют специалисты. Но, как правило, достаточно приближенных расчетов, чтобы выбрать нужный предохранитель.

Упрощенные формулы расчетов номинального тока

  • Для сети 220 В: I ном. = P/224 (A)
  • Для сети 380 В: I ном. = P/624 (A)

Получив значение номинального тока вашего контура, выберите ближайшее значение из стандартизированного рядя номиналов автоматических выключателей: 6, 10, 16, 20, 25, 32, 40, 50 или 63 А.

Таблица сечний проводов и тока предохранителя для электрокотлов по мощностям

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
