Разделительный трансформатор: особенности, применение, конструкция

Классификация

В настоящее время промышленно выпускается несколько разновидностей разделительных трансформаторов, предназначенных для безопасной эксплуатации электроустановок. Различают следующие виды таких устройств:

токовые – первичная катушка служит для подключения источника тока, вторичная направляется к электросчётчику или аналогичному аппарату. Устанавливается в измерительной или релейной электросети;
пиковые – для преобразования синусоидального напряжения, в большинстве случаев применяются в цифрующих устройствах;
импульсного типа – преобразуют полученный сигнал в импульс, сглаживают высокочастотные помехи;
автоматические – в конструкции воедино соединяются входная и выходная обмотки, что формирует связь электрическую, вместе с магнитной;
силовые – с несколькими обмотками, позволяющими одновременно с передачей трансформировать характеристики;
портативные – применяются для организации осветительных систем на улице или в помещении.

Также читайте: Однофазный литой трансформатор тока — ТПОЛ Аппараты могут предусматривать узкоспециализированные условия применения. Подобные аппараты устанавливаются в медицинских учреждениях для электроснабжения операционных, стационарных и других важных отделений, где предъявляются высокие требования к безопасности.

Разделительный трансформатор

Защита силовых трансформаторов

В первую очередь необходимо постоянно контролировать уровень масла, циркулирующего внутри бака. На его температуру оказывает влияние целый комплекс различных факторов. В связи с этим происходит постоянное изменение объема и главной задачей становится поддержание уровня масла в установленных границах. Важную роль в этом играет использование расширительного бачка, компенсирующего все объемные отклонения. Кроме того, он позволяет вести наблюдения за текущим уровнем масла.

Данные о состоянии уровня снимаются с помощью маслоуказателя, подключаемого параллельно с расширительным бачком.

Силовые трансформаторы должны быть защищены от проникновения влаги, поскольку расширительный бак своей верхней частью плотно контактирует с окружающей средой. С этой целью устанавливается осушитель воздуха, создающий препятствия попаданию влаги в масло, что существенно снижает его диэлектрические свойства.

Важной составляющей масляной системы считается газовое реле, защищающее трансформатор от внутренних повреждений. Оно монтируется внутри трубопровода, который соединяет между собой основной и расширительный баки

Во время нагрева масло и органическая изоляция выделяют газы, попадающие в емкость газового реле, содержащую внутри чувствительный элемент.

В некоторых случаях может возникнуть аварийное повышение давления внутри бака. В целях защиты на крышке трансформатора выполняется монтаж выхлопной трубы. Ее нижний конец должен сообщаться с емкостью бака, а масло – поступать внутрь до необходимого уровня в расширителе. Над расширителем возвышается верхняя часть трубы, которая отводится в сторону и незначительно загибается вниз. Ее конец герметично закрывает стеклянная предохранительная мембрана, разрушающаяся в случае аварийного повышения давления.

Силовые трансформаторы, имеющие обмотку высокого напряжения свыше 1000 В, оборудуются релейной защитой от основных повреждений и неисправностей. Непосредственными защитными устройствами являются вторичные реле прямого или косвенного действия. Их подключение осуществляется не напрямую, а через измерительные трансформаторы напряжения и тока.

Практическое использование гальванического разделения цепей

Рассмотрим практический пример использования гальванического разделения цепей. Многие компании производят гальванические развязки сигнальных цепей, но далеко не всегда они содержат встроенные DC/DC-преобразователи для разделения цепей питания. Насколько известно автору, среди работающих на нашем рынке компаний гальванические развязки с разделением цепей питания производят Analog Devices, Texas Instruments, Mornsun. К ним можно причислить и компанию SiLabs, но следует учесть, что ее компоненты содержат ключи силового каскада, но не имеют встроенного трансформатора. Применение развязок с встроенными DC/DC-преобразователями позволяет сократить занимаемое на плате место, упрощает топологию и, как следствие, облегчает решение проблем электромагнитной совместимости.

В качестве примера рассмотрим гальваническую развязку ISOW784x компании Texas Instruments. Ее структурная схема показана на рис. 5.

Рис. 5. Структурная схема ISOW784x

Приведем основные параметры ISOW784x:

напряжение питания: 3,3–5 В;
выходная мощность встроенного DC/DC-преобразователя: 0,65 Вт;
выходной ток встроенного DC/DC-преобразователя (max): 130 мА;
скорость передачи данных (max): 100 Мбит/с;
стойкость к изменению синфазного напряжения: 100 кВ/мкс;
электрическая прочность изолирующего барьера: 5 кВ (СКЗ) и 7,071 кВ в пике;
диапазон рабочей температуры: –40…125 °C;
корпус: 16‑выводной SOIC размером 10,3×7,5 мм.

Максимального выходного тока 130 мА встроенного DC/DC-преобразователя, как правило, вполне достаточно для того, чтобы организовать питание четырех трактов входных сигналов. В качестве диэлектрика в развязке используется диоксид кремния SiO₂. Его диэлектрическая прочность достигает 500 В (СКЗ)/мкм, благодаря чему и достигается высокая электрическая прочность изоляции, позволяющая с запасом удовлетворить требования стандартов электробезопасности.

Заметим, что никакое гальваническое разделение цепей не означает полного разделения частей. Проходные емкости собственно развязки, особенно малогабаритного встроенного трансформатора DC/DC-преобразователя, и паразитные емкости платы создают токовый контур, который представляет собой антенну, излучающую помехи. Причем чем выше скорость передачи данных и больше площадь токовой петли из паразитных емкостей, тем больше величина излучаемых помех

На эти обстоятельства следует обратить внимание при разработке топологии платы и постараться уменьшить паразитные емкости между двумя частями системы

Уменьшить величину токовой петли может Y2‑конденсатор С_ISO (рис. 2). Напомним, что по требованиям стандарта IEC60384-1 максимально допустимое напряжение Y2‑конденсатора должно находиться в диапазоне 150–300 В (АС). Этот конденсатор должен выдерживать пиковое напряжение 5 кВ. Но, к сожалению, такой конденсатор имеет и паразитную индуктивность выводов, которая снижает эффективность его использования в полосе частот выше 200–300 МГц.

Решением этой проблемы может стать емкость, образованная слоями печатной платы (stitching capacitance). На рис. 6 показан пример формирования такой емкости на четырехслойной печатной плате. Изолированные части системы размещаются на верхнем и нижнем слоях, емкость образуется с помощью слоев земли и питания. В данном случае величина емкости составила 30 пФ. Подробный расчет, создаваемой таким образом емкости, изложен в .

Рис. 6. Конденсатор, образованный слоями печатной платы (stitching capacitance)

Разновидности

В электротехнике довольно часто используют понижающий трансформатор с гальваническим разделением цепей первичной обмотки и вторичной катушки.

Такого типа разделительный понижающий аппарат позволяет решить две задачи:

понизить напряжение до требуемого уровня;
обеспечить безопасную эксплуатацию оборудования.

Семейство силовых трансформаторов включает в себя серии однофазных трансформаторов, обладающими различными номинальными мощностями. Промышленные силовые агрегаты обычно бывают внушительных размеров и устанавливаются стационарно в специальных боксах (см. рис. 2).

Рис. 2. Промышленный разделительный трансформатор

Существуют компактные переносные устройства (см. рис. 3).

Применение переносных трансформаторов удобно в тех случаях, когда электрооборудование не может быть установлено стационарно, а используется периодически. Например, при использовании электроинструмента в кабельных колодцах, в подвалах и т.п. При номинальных первичных напряжениях эти устройства стабильно работают. Они хорошо защищены от воздействия влаги и прочих влияний окружающей среды.

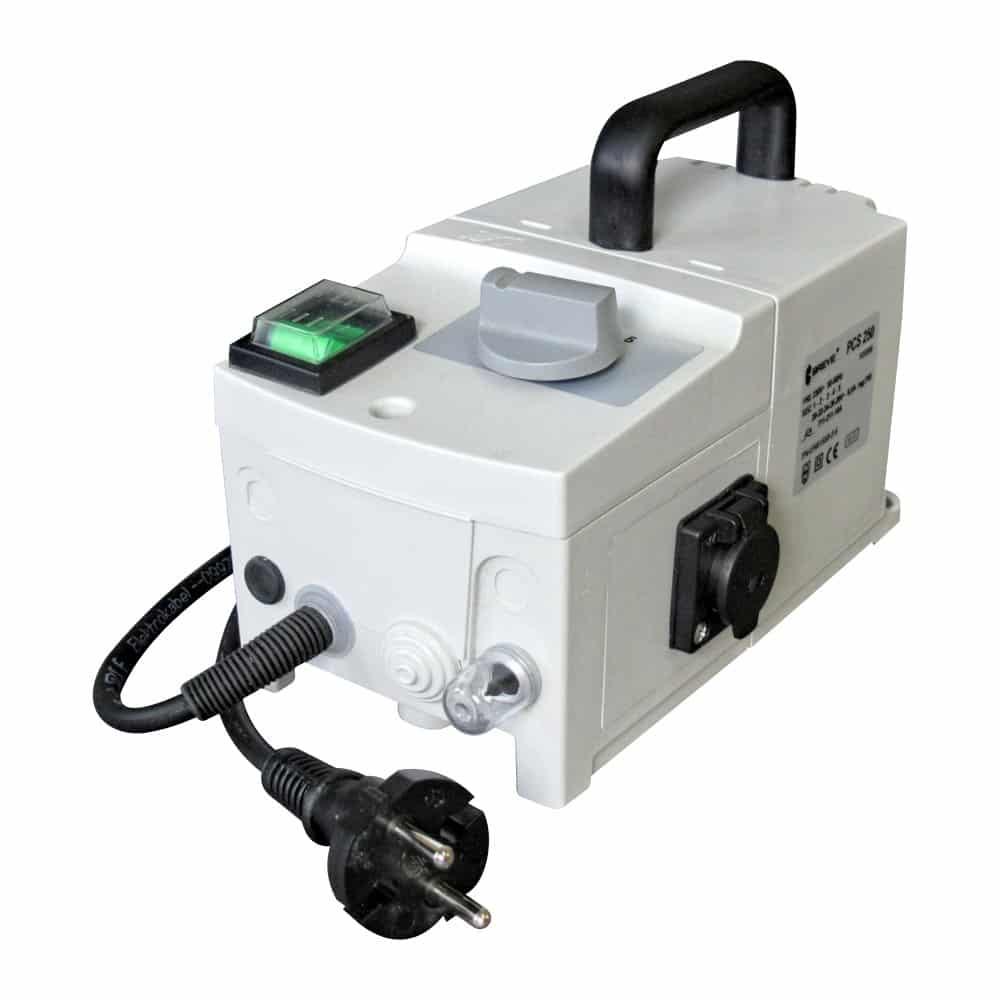

Рис. 3. Переносной разделительный агрегат

Во входных сигнальных блоках, а также в других цепях электронного оборудования применяются малогабаритные, высокочастотные импульсные трансформаторы.

По конструкции сердечника сетевой трансформатор чаще всего бывает стержневого типа. Встречаются также тороидальные модели.

Рис. 4. Тороидальный разделительный трансформатор

Устройство и технические характеристики

Сфера применения автотрансформаторов — питание бытовой техники, промышленные электросети, пуск асинхронных электродвигателей. На крупных производственных объектах они необходимы для повышения напряжения и одновременного уменьшения возможных потерь в линиях электропередач. Благодаря особенностям конструкции, оборудование составило серьезную конкуренцию обычным трансформаторам. В зависимости от назначения, устройствам присваивается буквенное наименование:

В преобразователях электромагнитного типа передача энергии между обмотками происходит благодаря возникновению магнитного поля, сосредоточенного внутри магнитопровода. Отличие автотрансформатора от трансформатора заключается в наличии еще и электрической связи. В момент установки уменьшенного тока в той части обмотки, которая является общей между двумя цепями, возникает увеличение или понижение напряжения. По мнению специалистов, такое устройство позволяет сэкономить сталь, сократив ее количество для создания магнитопровода с меньшим сечением.

В зависимости от схемы автотрансформатора и других особенностей конструкции выделяют несколько разновидностей оборудования. Наиболее популярными являются 8 из них, остальные встречаются реже. Каждый из них выбирается в соответствии с будущими условиями эксплуатации:

АТД — оборудование с устаревшей конструкцией мощностью в районе 25 Вт.
ВУ- 25-Б — позволяет уравнивать токи на вторичной обмотке, если используется схема дифференциальной защиты для силового трансформатора.
ЛАТР-1 — лабораторный автотрансформатор, который может использоваться при 127 В.
ЛАТР-2 — предназначен для бытовых сетей с напряжением 220 В, регулирует показатели напряжения контактом, который скользит по виткам обмотки.
ДАТР-1 — разработан для функционирования в условиях невысокой нагрузки.
РНО — предназначен для сетей с повышенной нагрузкой.
АТНЦ — незаменимое оборудование в сфере телеизмерений.
РНТ — оборудование, рассчитанное на максимально сильные нагрузки в сетях особого назначения.

Виды разделительного трансформатора

Виды разделительного трансформатора могут быть разнообразными. Их разделяют в зависимости от области применения и количества обмотки:

Если первичная обмотка трансформатора подключается к источникам тока, а вторичная подключается к измерительным приборам, тогда это устройство называется трансформатором тока. Это устройство можно будет использовать в различных измерительных цепях.
Импульсный трансформатор способен преобразовывать полученные сигналы и передавать электрический импульс. Чаще всего эти устройства применяются в технике.
Чтобы преобразовать синусоидальное напряжение многие специалисты используют пик-трансформатор.
Если первичная и вторичная обмотка соединяется напрямую, тогда это устройство можно называть автотрансформатором.
В силовом трансформаторе вы можете встретить несколько видов обмоток. Они предназначаются для преобразования тока с помощью электромагнитной индукции.
Разделительный трансформатор используют для обеспечения нормального тока для фонарей. Устройство представляет собою компактный прибор, который имеет изолированные обмотки. При необходимости портативный прибор можно установить на специальную подставку.

Разделительные трансформаторы могут быть достаточно разнообразными. Если устройство используется в медицине, тогда его называют индивидуальным медицинским разделительным трансформатором. Он способен работать в электрической цепи 220 Вольт. Среди отечественных производителей можно выделить компанию ОСО Электра.

Особенностью разделительного трансформатора можно считать то, что в этом устройстве практически полностью отсутствует гальваническая развязка с нейтралью и фазой. Благодаря этому вы сможете защитить себя от удара тока. При необходимости вы также можете подсоединить специальный блок, который будет управлять всеми необходимыми процессами. Для бытовых нужд обычно производители используют повышающий разделительный трансформатор. Он может быть бытовым или промышленным. При необходимости можете прочесть про намотку тороидального трансформатора.

В последнее время также могут применяться разделительные трансформаторы встроенные или специальные. Также многие устройства могут работать с номинальным первичным напряжением. Частота постоянного тока не должна превышать 50 Гц.

Классификация по видам

Силовые

Силовой трансформатор переменного электротока — это прибор, использующийся в целях трансформирования электроэнергии в подводящих сетях и электроустановках значительной мощности.

Необходимость в силовых установках объясняется серьезным различием рабочих напряжений магистральных линий электропередач и городских сетей, приходящих к конечным потребителям, требующимся для функционирования работающих от электроэнергии машин и механизмов.

Автотрансформаторы

Устройство и принцип работы трансформатора в таком исполнении подразумевает прямое сопряжение первичной и вторичной обмоток, благодаря этому одновременно обеспечивается их электромагнитный и электрический контакт. Обмотки устройств имеют не менее трех выводов, отличающихся своим напряжением.

Основным достоинством этих приборов следует назвать хороший КПД, потому как преобразуется далеко не вся мощность — это значимо для малых расхождениях напряжений ввода и вывода. Минус — неизолированность цепей трансформатора (отсутсвтие разделения) между собой.

Трансформаторы тока

Данным термином принято обозначать прибор, запитанный непосредственно от поставщика электроэнергии, применяющийся в целях понижения первичного электротока до подходящих значений для использующихся в измеряющих и защитных цепях, сигнализации, связи.

Первичная обмотка трансформаторов электротока, устройство которых предусматривает отсутствие гальванических связей, подключается к цепи с подлежащим определению переменным электротоком, а электроизмерительные средства подсоединяются к вторичной обмотке. Текущий по ней электроток примерно соответствует току первичной обмотки, поделенному на коэффициент трансформирования.

Трансформаторы напряжения

Назначение этих приборов — снижение напряжения в измеряющих цепях, автоматики и релейной защиты. Такие защитные и электроизмерительные цепи в устройствах различного назначения отделены от цепей высокого напряжения.

Импульсные

Данные виды трансформаторов необходимы для изменения коротких по времени видеоимпульсов, как правило, имеющих повторение в определенном периоде со значительной скважностью, с приведенным к минимуму изменением их формы. Цель использования — перенос ортогонального электроимпульса с наиболее крутым срезом и фронтом, неизменным показателем амплитуды

Главным требованием, предъявляющимся к приборам данного типа, является отсутствие искажений при переносе формы преобразованных импульсов напряжения. Действие на вход напряжения какой-либо формы обуславливает получение на выходе импульса напряжения идентичной формы, но, вероятно, с другим диапазоном либо измененной полярностью.

Разделительные

Что такое трансформатор разделительный становится понятно исходя из самого определения — это прибор с первичной обмоткой, не связанной электрически (т.е. разделенной) с вторичными.

Существует два типа таких устройств:

силовые;
сигнальные.

Силовые применяются с целью улучшения надежности электросетей при непредвиденном синхронном соединении с землей и токоведущими частями, либо элементами нетоковедущими, оказавшимися из-за нарушения изоляции под напряжением.

Сигнальные применяются в целях обеспечения гальванической развязки электроцепей.

Согласующие

Как работает трансформатор данного вида также понятно из его названия. Согласующими называются приборы, применяющиеся с целью согласования между собой сопротивления отдельных элементов электросхем с приведенным к минимуму изменением формы сигнала. Также устройства такого типа используются для исключения гальванических взаимодействий между отдельными частями схем.

Пик-трансформаторы

Принцип действия пик-трансформаторов базируется на преобразование характера напряжения, от входного синусоидального в импульсное. Полярность после перехода изменяется по прошествии половины периода.

Сдвоенный дроссель

Его азначение, устройство и принцип действия, как трансформатора, абсолютно идентичны приборам с парой подобных обмоток, которые, в данном случае, абсолютно одинаковы, намотанны встречно или согласованно.

Также часто можно встретить такое наименование данного устройства, как встречный индуктивный фильтр. Это говорит о сфере применения прибора – входная фильтрация напряжения в блоках питания, звуковой технике, цифровых приборах.

Технические характеристики

Промышленность поставляет на рынок множество моделей с различными характеристиками. Запомнить их просто невозможно. Да в этом нет необходимости. Большинство характеристик будут интересны только узким специалистам.

Для практических целей достаточно знать основные параметры трансформатора. Обычно эти параметры указаны в паспорте устройства.

При выборе разделительного трансформатора обращайте внимание на следующие основные характеристики:

номинальная мощность;
частота тока;
первичное напряжение;
выходное (вторичное) напряжение;
условное обозначение схемы соединения обмоток;
напряжение в режиме короткого замыкания;
тепловые потери при коротком замыкании;
ток в режиме холостого хода;
тепловые потери при работе в режиме холостого хода;
габаритные размеры.

Номинальная мощность должна совпадать или немного превышать мощность нагрузки. Первичное напряжение должно соответствовать параметрам первичной сети, а вторичное – напряжению питания подключаемых электроприборов

При выборе импульсных трансформаторов обращайте внимание на частоту тока

Характеристики, выделенные курсивом важны, но для их понимания требуются более глубокие познания в сфере электротехники.

Зависимость напряжения от количества витков

Возникающее напряжение и КПД в устройстве на второй обмотке напрямую зависит от количества витков на ней.

Рассмотрим наиболее распространенные разновидности, касающиеся этого вопроса:

Разделительный трансформатор. Здесь электрическое соединение обмоток отсутствует, а количество витков на второй из них равно первой. То есть, n1 / n2 = 1.
Понижающий. В этом случае на вторичной обмотке находится меньше витков проводника, чем на первичной, или n1 / n2 ˃ 1.
Повышающий трансформатор. Здесь ситуация прямо противоположна предыдущему случаю на вторичной обмотке витков больше, чем на первичной n1 / n2 ˂ 1.

В некоторых устройствах есть возможность изменять режим работы и параметр n2 в зависимости от потребностей конечного потребителя и изменяющихся условий эксплуатации.

Разновидности

Такого типа разделительный понижающий аппарат позволяет решить две задачи:

понизить напряжение до требуемого уровня;
обеспечить безопасную эксплуатацию оборудования.

Рис. 2. Промышленный разделительный трансформатор

Существуют компактные переносные устройства (см. рис. 3).

Рис. 3. Переносной разделительный агрегат

Рис. 4. Тороидальный разделительный трансформатор

Классификация однофазных трансформаторов

Силовой трансформатор

Трансформатор используется для преобразования электрической энергии в сетях и устройствах, используемых для получения и использования необходимого количества электроэнергии. «Мощность» означает работу под высоким напряжением. Применение силовых трансформаторов обусловлено несколькими показателями рабочей мощности линий электропередач, сетей в черте города, выходного напряжения конечных объектов, а также общей работы электрических устройств и машин. Мощность колеблется от нескольких вольт до сотен киловатт.

Автотрансформатор – один из типов преобразователя, в котором первичная и вторичная обмотки не разделены, а напрямую соединены друг с другом. В связи с этим между ними формируются как электромагнитная, так и электрическая связь. Обмотка сопровождается минимум тремя проводниками, при подключении к каждому из них можно использовать разные мощности. Главное достоинство такого трансформатора – высокий КПД, поскольку преобразуется не все напряжение, а только его часть. Разница особенно заметна, когда входная и выходная мощность немного отличаются.

Трансформатор тока

Этот трансформатор в основном используется для снижения первичного тока до желаемого значения, подходящего для применения в схемах измерения, защиты, регулирования и сигнализации. Кроме того, он используется в гальванической развязке (передача электричества или сигнала от подключенных электрических цепей, при этом между ними отсутствует электрический контакт).

Нормированное значение параметров тока вторичной обмотки – 1 А или 5 А. Первичная обмотка трансформатора постепенно включается в цепь с нагрузкой, при этом контролируется переменный ток, измерительные приборы подключаются к вторичная обмотка.

Вторичная обмотка трансформатора тока должна постоянно находиться в режиме короткого замыкания. Фактически при любом варианте отключения цепи обеспечивается высокая мощность, способная исключить изоляцию и выход из строя включенных устройств.

ТТ высокого напряжения (слева) и ТТ низкого напряжения (справа)

Подробнее о трансформаторе тока.

Трансформатор напряжения

Такой трансформатор получает энергию от источника напряжения. Он в основном используется для изменения высокого напряжения на низкое в различных цепях, включая релейные измерения, защиту и автоматизацию. Он имеет возможность изолировать цепи защиты и измерения от цепей большой мощности.

Телевизор высокого напряжения (слева) и телевизор низкого напряжения (справа)

Узнать больше о TN.

Импульсный трансформатор

Он используется для модификации импульсных сигналов с точной импульсной характеристикой до десятков микросекунд. В этом случае форма импульса сопровождается лишь незначительным искажением. Основное назначение импульсного трансформатора – передача электрического импульса прямоугольной формы

Он используется для преобразования коротких импульсов видео напряжения, часто воспроизводимых с высокой скважностью

Важным параметром при использовании импульсного трансформатора является тип неискаженной передачи систем импульсного напряжения

При воздействии на вход устройства разной мощности важно получить напряжение, точно совпадающее с той же формой, возможно, с другой амплитудой или другой полярностью

Типы импульсных трансформаторов

Что значит трансформаторная гальваническая развязка

В электронике и электротехнике используется большое количество схем, в которых требуется изолировать или отделить высокое силовое напряжение от низкого напряжения управляющих цепей. За счет этого создается своеобразная защита низковольтных устройств от влияния высокого напряжения. То есть, в таких цепях уже нет течения обычного электрического тока. В таких случаях, при отсутствии тока, между устройствами возникает большое омическое сопротивление, вызывающее разрыв цепи.

Данную проблему успешно решает гальваническая развязка, с помощью которой убирается гальваническая связь между устройствами. Таким образом, энергия или сигналы будут передаваться от одной цепи к другой при отсутствии между ними какого-либо электрического контакта. Применение гальванических развязок дает возможность бесконтактного управления, обеспечивает надежную защиту людей и оборудования от поражения электротоком.

Трансформаторная (индуктивная) развязка

Для того чтобы построить индуктивную развязку, следует использовать магнитоиндукционные устройства – трансформаторы. Его конструкция может быть с сердечником или без сердечника. Оборудование цепей гальваноразвязкой индуктивного типа осуществляется с помощью трансформаторов, у которых коэффициент трансформации составляет единицу. К источнику сигнала подключается первичная катушка, а вторичная соединяется с приемником. На этом принципе гальванические развязки трансформаторного типа служат основой для создания магнитомодуляционных устройств.

Выходное напряжение, возникающее во вторичной обмотке, напрямую связано с напряжением на входе трансформаторного устройства. В связи с этим, индуктивная развязка имеет серьезные недостатки, почему и ограничивается ее применение:

Невозможно изготовить компактное устройство из-за существенных габаритных размеров трансформатора.
Частота пропускания ограничивается частотной модуляцией самой развязки.
Помехи, возникающие во входном сигнале, снижают качество сигнала на выходе.
Подобная трансформаторная гальваническая развязка может нормально работать только при наличии переменного напряжения.

Существуют также др:

оптоэлектронная развязка;
диодная оптопара;
развязка транзисторная оптопара,

Читать также:

Как самому сделать разделительный трансформатор из сетевого трансформатора ТС-250
Разделительные трансформаторы для медицинских учреждений
Трансформатор разделительный условия подключения и эксплуатации

Как подключить электросчетчик через трансформаторы тока?

Схем такого подключения существует несколько. Разберем все эти схемы применительно к трехфазному варианту включения. Для чего нужны электросчетчики? Вообще счетчики нужны для того, чтобы учитывать электрическую энергию, потребленную в трех- и четырехпроводных сетях с частотой тока, равной 50 герц.Счетчики трехфазного типа бывают следующих видов:

3*57.7/100 В;
3*230/400 В.

К источнику электроэнергии такие счетчики необходимо подключать с использованием измерительных трансформаторов тока, рассчитанных на вторичный ток 5 А и трансформаторов напряжения со вторичным напряжением 100 В.

Рассматриваемые тут схемы применимы к любым типам счетчиков (и к аппаратам индукционного типа, и к электронным).

Первое, что необходимо помнить, выполняя подключение, это то, что при подключении необходимо соблюдение полярности подключения обмоток (Л1, Л2 – первичная; И1, И2 – вторичная) у трансформаторов тока. Полярность обмоток трансформаторов напряжения, так же, подлежит обязательной перепроверке. Сами трансформаторы, тоже нужно выбирать правильно.

О принципах подключения с использованием трансформаторов тока

Начнем рассматривать схемы подключения со счетчиков, имеющих полукосвенное включение. Таких схем существует несколько.

Десятипроводная

В этой схеме разделены цепи питания по току и напряжению, что придает немалый плюс из соображения электрической безопасности.

https://youtube.com/watch?v=HA518GQmHBs

Отрицательная сторона этой схемы – проводов для подключения надо много.

Теперь разберем назначение имеющихся зажимов:

Зажим входного провода для фазы А;
Зажим входного провода измерительной обмотки фазы А;
Зажим выходного провода для фазы А;
Зажим входного провода фазы В;
Зажим входного провода измерительной обмотки фазы В;
Зажим выходного провода для фазы В;
Зажим входного провода для фазы С;
Зажим входного провода измерительной обмотки фазы С;
Зажим выходного провода для фазы С;
Зажим входного нулевого провода;
Зажим нулевого провода.

Контакты трансформаторов тока:

Л1 – контакт входа фазной (силовой) линии;
Л2 – контакт выхода фазной линии (нагрузки);
И1 – контакт входа обмотки измерения;
И2 – контакт выхода обмотки измерения.

Вот описание схемы такого подключения.

Токовые трансформаторы подключать нужно в разрыв фазных проводов клеммами Л1 и Л2.

Фаза А подключается к клемме Л1 трансформатора тока ТТ1, туда же подключается клемма 2 счетчика. Клемма 1 подключается к контакту И1 ТТ1.

Контакты И2 трансформаторов тока ТТ1 и ТТ2 нужно соединить вместе, в эту же точку подключают контакты 6 и 10 счетчика, после чего все это требуется соединить с нейтралью.

Контакты Л2 всех ТТ подключаются к нагрузке. Теперь рассмотрим подключение остальных контактов:

Контакт 3 счетчика подключаем на И2 ТТ1;
Контакт 4 счетчика – И1 ТТ2;
Контакт 5 счетчика – вход фазы В и клемма Л1 ТТ2;
Контакт 7 счетчика – клемма И1 ТТ3;
Контакт 8 счетчика – вход фазы С и клемма Л1 ТТ3;
Контакт 9 счетчика – клемма И2 ТТ3.

Подключение токовых трансформаторов по схеме «звезда»

В такой схеме нужно меньшее число проводов, чтобы выполнить подключение. В этой схеме клеммы И2 всех токовых трансформаторов, соединяясь вместе, подключаются к клемме 11 счетчика. Контакты 3, 6, 9 и 10, соединившись вместе, подключаем на нулевой провод. Остальные клеммы подключаем так же, как и в предыдущем варианте.

Схема подключения с применением испытательной клеммной коробки

Существует специальное требование для выполнения подключения электросчетчиков через трансформаторы (ПУЭ, гл1.5, п1.5.23), говорящее о том, что это подключение необходимо выполнять с применением испытательного блока (коробки).

Присутствие такой коробки (блока) дает возможность производить замыкание вторичных обмоток токовых трансформаторов, подключить эталонный (образцовый) счетчик без отключения нагрузки и выполнять смену счетчиков, производя отключение всех цепей в испытательной коробке.

Без внимания оставим только одну схему – семипроводную (иначе называемую схемой, имеющей совмещенные цепи напряжения и тока). Не рассматриваем ее по той причине, что такая схема устарела.

Существенным ее минусом считается то, что у нее имеется связь гальванического типа между входными и выходными цепями, а это является источником немалой опасности для тех, кто будет обслуживать электросчетчики.

Вот мы и рассмотрели все существующие схемы подключения электросчетчиков с применением трансформаторов тока. Какой из них использовать, индивидуальное дело каждого. Единственное, что необходимо учитывать при этом, так это индивидуальные особенности места необходимой установки прибора и не забывать про требования специальных правил ПУЭ.

Основная классификация силовых трансформаторов

Существует несколько критериев, по которым проводится классификация силовых трансформаторов. Наиболее распространенный вариант – разделение на условные категории в зависимости от мощности и напряжения.

Различают следующие типы силовых трансформаторов:

1-я группа (изделия с мощностью до 100 кВА);
2-я группа (диапазон мощности от 160 до 630 кВА);
3-я группа (от 1000 до 6300 кВА);
4-я группа (показатель мощности выше 10000 кВА);
5-я группа (все трансформаторы с мощностью выше 40000 кВА);
6-я группа (мощность от 100000 кВА).

Если брать в качестве определяющих критериев другие показатели и характеристики, то можно выделить следующие виды силовых трансформаторов:

количество фаз – одна или три. Трехфазный силовой трансформатор является наиболее распространенным электротехническим устройством, которое используется на подстанциях;
число обмоток – трех- или двухобмоточные;
по своему назначению трансформаторы могут быть повышающими или понижающими;
если брать за критерий место установки, то различают внешние и внутренние устройства;
по типу охлаждения устройства делятся на две категории – силовые сухие трансформаторы (с воздушным охлаждением) и силовые масляные трансформаторы.

Вне зависимости от типа, мощностных характеристик или габаритных размеров принцип действия силового трансформатора базируется на основе явления электромагнитной индукции.

При подаче на устройство тока с определенными характеристиками он проходит через замкнутый магнитопровод и попадает на первичную и вторичную обмотку.

В зависимости от числа витков в обмотках определяется коэффициент напряжений. Если в первичной обмотке число витков меньше – то это повышающий трансформатор, если наоборот, то речь идет о понижающем трансформаторе.
