2.3.97

При пересечении кабельными линиями железных и
автомобильных дорог кабели должны прокладываться в туннелях, блоках или трубах
по всей ширине зоны отчуждения на глубине не менее 1 м от полотна дороги и не
менее 0,5 м от дна водоотводных канав. При отсутствии зоны отчуждения указанные
условия прокладки должны выполняться только на участке пересечения плюс по 2 м
по обе стороны от полотна дороги.

При пересечении кабельными линиями электрифицированных и
подлежащих электрификации на постоянном токе* железных дорог блоки и трубы
должны быть изолирующими (см. 2.3.90). Место пересечения должно находиться на
расстоянии не менее 10 м от стрелок, крестовин и мест присоединения к рельсам
отсасывающих кабелей. Пересечение кабелей с путями электрифицированного
рельсового транспорта должно производиться под углом 75-90° к оси пути.

________________

* Согласовано с Министерством путей сообщения.

Концы блоков и труб должны быть утоплены джутовыми
плетеными шнурами, обмазанными водонепроницаемой (мятой) глиной на глубину не
менее 300 мм.

При пересечении тупиковых дорог промышленного назначения с
малой интенсивностью движения, а также специальных путей (например, на слипах и
т. п.) кабели, как правило, должны прокладываться непосредственно в земле.

При пересечении трассы кабельных линий вновь сооружаемой
железной неэлектрифицированной дорогой или автомобильной дорогой перекладки
действующих кабельных линий не требуется. В месте пересечения должны быть
заложены на случай ремонта кабелей в необходимом количестве резервные блоки или
трубы с плотно заделанными торцами.

В случае перехода кабельной линии в воздушную кабель должен
выходить на поверхность на расстоянии не менее 3,5 м от подошвы насыпи или от
кромки полотна.

Основные документы

Правила электромонтажа распространяются как на государственные структуры, так и на частных застройщиков. В соответствии с их положениями начальным этапом работы должна быть грамотно составленная схема проводки в квартире в многоквартирном доме. Бумага должна быть согласована в управляющей компании, которая выдает Технические условия. Нормы прокладки электропроводки в жилых помещениях регламентированы такими актами:

  1. Правила устройства электроустановок (ПУЭ) — планирование и монтаж, соединения и коммутация, применение материалов.
  2. ГОСТ 31565-2012 — пожарная безопасность, предотвращение возгораний.
  3. ГОСТ 50571.15-97 — правила прокладки линий, способы монтажа на различных поверхностях.
  4. СП 256.1325800.2016 — заземление и безопасность, изоляция и размеры.
  5. СНиП 31-110-2003 — размещение приборов, расстояние и места установки.

Нарушение правил прокладки проводки в квартире влечет за собой административную и материальную ответственность.

Механическое повреждение проводов электропроводки

Продолжаем поиски неисправностей в электросети. После проверки автомата защиты, переходим к проверке электропроводки.

Важно! При работе с электричеством соблюдайте технику безопасности электрика. Без опыта работ, все работы проводите только с отключенным электропитанием

Механическое повреждение проводов группы освещения

Разводка электропроводки группы освещения квартиры зависит от типа дома. В кирпичных домах постройки 50-60-70-х годов, освещение квартиры заложено в стяжку пола верхней квартиры. В панельных домах электропроводка освещения заложена в полости плит перекрытий. Реже встречаются другие варианты электропроводки. В любом случае электропроводка группы освещения начинается от автомата группы освещения, установленного в этажном щитке и «идет» до первой распределительной коробки квартиры.

От первой распределительной коробки электропроводка освещения идет одной линией до первой комнаты, второй линией в ванную и кухню.

Ремонт повреждения проводов

Если разводка проводов освещения идет по полу верхней квартиры ремонт такой проводки будет сопряжен с проблемами соседского общения. Вероятно, что соседи сверху делали ремонт и повредили вашу проводку. Нужно проверить.

Условия и способы применения защитных материалов

Выбор материала для защиты электрического кабеля зависит от номинального напряжения и условий эксплуатации линии.

В соответствии с ПУЭ 2.3.83 механическая защита кабельных линий с напряжением от 35 кВ обеспечивается при помощи железобетонных плит толщиной не менее 50 мм. Плиты укладываются после устройства траншеи и прокладки кабеля на песчаной подушке.

Защита силового кабеля с рабочим напряжением от 20 кВ до 35 кВ может выполняться при помощи красного полнотелого керамического кирпича из обожженной глины. Слой кирпича укладывается над траншеей в продольном или поперечном направлении в ряд. Выбор схемы укладки кирпича зависит от размеров траншеи. Не допускается использование для этих целей пустотелого и силикатного кирпича. Кирпич из обожженной глины обладает высокими прочностными характеристиками, что позволяет обеспечивать эффективную мех. защиту кабельной линии. Кроме того, благодаря красному цвету слой кирпича выполняет и сигнальную функцию, предупреждая исполнителей земляных работ о прокладке в грунте кабеля.

Для проложенных в одной траншее двух линий с напряжением до 20 кВ применение гибкой защиты кабеля от механических повреждений в виде защитно-сигнальной ленты из полимерного материала. Защитно-сигнальная лента укладывается на высоте не менее 250 мм от верхнего края наружной оболочки проложенного в траншее кабеля. По бокам лента должна выступать за пределы наружной оболочки не менее чем на 50 мм.

Использование сигнально-защитной ленты для механической защиты кабеля не допускается:

  • если кабельная линия с рабочим напряжением свыше 1 кВ обеспечивает электроснабжение потребителей 1 категории;
  • при пересечении кабельной линии с инженерными коммуникациями — использование защитно-сигнальной ленты запрещено на расстоянии ближе 2 метров от места такого пересечения;
  • на расстоянии до 5 метров от электрических подстанций и распределительных коробок;
  • на расстоянии до 2 метров от муфт.

В каждом из этих случаев мех. защита кабеля должна быть выполнена либо с использованием железобетонных плит, либо при помощи укладки слоя кирпича.

Прокладка кабеля напряжением менее 20 кВ на глубине более 1 метра, за исключением кабельных линий городских электрических сетей, может осуществляться без применения механической защиты. Также можно не использовать мех. защиту при прокладке кабеля с рабочим напряжением менее 1 кВ, если вероятность его повреждения является минимальной, например, если над линией расположено асфальтовое покрытие и вблизи отсутствуют какие-либо инженерные коммуникации. Однако даже в таких случаях целесообразно предусматривать защиту хрупких мест кабеля, а также мест, с повышенной вероятностью механического повреждения.

Требования к защите кабеля

Наиболее жесткие требования по нормам, предъявляются к защите при подземной укладке. Так, в готовой траншее должна обустраиваться подушка из песка или граншлака, на которой размещаются плиты. Для моделей напряжением более 35 кВ толщина плит должна составлять не менее 50 мм.

Так как сильная натяжка приводит к порыву во время снижения температуры или при перемещении грунта, то его расположение в траншее должно быть свободным. Но и делать слишком большие волны тоже не стоит.

При прохождении линии под дорогами, магистралями защита кабеля осуществляется металлической трубой. При этом асбестовые или стальные трубы защищают от просадки толщи грунта во время движения крупнотоннажных автомобилей. В противном случае может произойти порыв от движения слоев грунта, даже под грунтовыми дорогами. Но, в то же время, запрещено размещать сразу несколько кабелей в одной трубе, в таком случае делается дополнительная прокладка в соседней трубе.

Укладка защитной ленты должна осуществляться из такого расчета, чтобы расстояние от наружной изоляции до ленточной защиты составляло не менее 250 мм. Помимо этого края ленты должны выступать на расстояние не меньше 50мм в каждую сторону над кабелем. А вот в местах пересечений трасы или над кабельными муфтами укладывать ленту категорически запрещается, чтобы защита кабеля не мешала проведению ремонтных работ. Также существует ряд рекомендаций по засыпке траншеи, которые можно увидеть на рисунке 5.

Для линий до 1 кВ защита кабеля может осуществляться лишь в местах вероятного повреждения.

Кладка кирпичного слоя для защиты, в отличии от слоя ленты, выполняет не только роль сигнализатора, но и предоставляет реальную защиту от той же лопаты, лома и прочего инструмента или механических воздействий. Но такой способ прокладки регламентирует и ряд особенностей по укладке кирпича. Так, для защиты кабеля, в отличии от кабельных блоков, расположение кирпичей имеет особую технологию. Рассмотрите пример расположения, в зависимости от ширины траншеи на рисунке:

2.3.23

Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т. д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

Проверка целостности жил

Целостность жил проверяется омметром. С жилой и проводником формируется замкнутая цепь, и последовательно замеряется сопротивление компонентов кабеля. Перед применением омметра осуществляется его осмотр на предмет отсутствия повреждений. Затем выполняется его пробное тестирование при разведенных и соединенных щупах.

При проверке механическим прибором для исключения погрешности его размещают на горизонтальной плоскости. Из-за изменчивости сопротивления изоляционного слоя в зависимости от внешних факторов проверка ведется минимум 1 минуту. Значения фиксируются с 15 секунды.

Проверка целостности жил включает в себя следующие шаги:

  • Отвод людей из испытываемой части электроустановки.
  • Заземление выводов объекта испытаний.
  • Контроль отсутствия напряжения.
  • Удаление и очистка изоляционного покрытия кабеля.
  • Установка измерительных щупалец мегомметра.
  • Снятие заземления.
  • Поочередная проверка изоляции всех жил.
  • Занесение результатов проверки в протокол.
  • Отключение автоматов и отсоединение нулевых проводов от клеммы.

Все проверочные работы выполняются в резиновых перчатках, со строгим соблюдением требований безопасности. В случае выявления дефекта проверяемая часть разбирается, чтобы отыскать и ликвидировать неисправность. По завершении работ остаточный заряд мегомметра снимается коротким замыканием, с разряжением щупов друг с другом.

2.3.23

Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т. д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

1.7.83

Система дополнительного уравнивания потенциалов должна соединять между собой все одновременно доступные прикосновению открытые проводящие части стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе и защитные заземляющие проводники в системах и , включая защитные проводники штепсельных розеток.

Для уравнивания потенциалов могут быть использованы специально предусмотренные проводники либо открытые и сторонние проводящие части, если они удовлетворяют требованиям 1.7.122 к защитным проводникам в отношении проводимости и непрерывности электрической цепи.

Измерительные приборы

Приборы для измерения сопротивления изоляции условно делятся на две группы. Это: щитовые измерители переменного тока и малогабаритные приборы (они переносятся вручную). Первые образцы применяются в комплекте с подвижными или стационарными установками, имеющими собственную нейтраль. Конструктивно они состоят из релейной и индикаторной частей и способны непрерывно работать в действующих сетях 220 или 380 Вольт.

Чаще всего замеры сопротивления изоляции электропроводки организуются и проводятся с использованием мобильных устройств, называемых мегаомметрами. В отличие от обычного омметра, это прибор предназначается для измерений особого класса, основанных на оценке состояния изоляции при воздействии на нее высокого напряжения.

Известные модели этих приборов бывают аналоговыми и цифровыми. В первых из них для получения нужной величины испытательного напряжения используется механический принцип (как в «динамо-машине»). Специалисты нередко называют их «стрелочными», что объясняется наличием градуированной шкалы и измерительной головки со стрелкой.

Эти устройства достаточно надежны и просты в обращении, но на сегодня они морально устарели. Основное неудобство работы с ними состоит в значительном весе и больших габаритах. На смену им пришли современные цифровые измерители, в схеме которых предусмотрен мощный генератор, собранный на ШИМ контроллере и нескольких полевых транзисторах.

Такие модели в зависимости от конкретной конструкции способны работать как от сетевого адаптера, так и от автономного питания (один из вариантов – аккумуляторные батареи). Показания по измерению изоляции силовых кабелей в этих приборах выводятся на ЖК дисплей. Принцип их работы основан на сравнении проверяемого параметра и эталона, после которого полученные данные поступают в специальный блок (анализатор) и обрабатываются там.


Цифровые приборы отличаются сравнительно небольшим весом и малыми размерами, что очень удобно при проведении полевых испытаний. Типичными представителями таких приборов являются популярные измерители Fluke 1507 (фото слева). Однако для работы с электронной схемой нужен определенный уровень квалификации, позволяющий подготовить прибор и получить при измерениях минимальную погрешность. Такой же подход потребуется и при обращении с импортным цифровым изделием под обозначением «1800 in».

Важно отметить, что проверять изоляцию кабельной продукции посредством обычных измерительных приборов не имеет смысла. Для этих целей не годится ни самый «продвинутый» мультиметр, ни любой другой подобный ему образец. С их помощью удастся провести лишь приблизительную оценку параметра, полученного с большим процентом погрешности

С их помощью удастся провести лишь приблизительную оценку параметра, полученного с большим процентом погрешности.

Подготовка к измерениям

Подготовка к проведению испытаний изоляции сводится к выбору прибора, подходящего по своим характеристикам для заявленных целей, а также к организации схемы измерений. Наиболее подходящими для большинства случаев считаются следующие приборы:

  1. Мегаомметры типа М4100, имеющие до пяти модификаций.
  2. Измерители серии Ф 4100 (модели Ф4101, Ф4102, рассчитанные на пределы от 100 Вольт до одного киловольта).
  3. Приборы ЭС-0202/1Г (пределы 100, 250, 500 Вольт) и ЭС0202/2Г (0,5, 1,0 и 2,5 кВ).
  4. Цифровой прибор Fluke 1507 (пределы 50, 100, 250, 500, 1000 Вольт).

Мегаомметр М4100

Мегаомметр-Ф-4100

Мегаомметр-ЭС-02021Г

Цифровой измеритель Fluke 1507

Согласно ПУЭ перед замерами сопротивления изоляции потребуется подготовить схему присоединения мегаомметра к элементам проверяемого объекта. Для этого в комплекте измерителя имеется пара гибких проводов длиной не более 2-х метров. Собственное сопротивление их изоляции не может быть менее 100 Мом.

Отметим также, что для удобства проверки изоляции кабеля мегаомметром рабочее концы проводов маркируются, а со стороны прибора на них надеваются специальные наконечники. С ответной стороны измерительные кабели оборудуются зажимами типа «крокодил» со специальными щупами и изолированными ручками.

Электромонтер-кабельщикУчебное пособие

§ 52. Испытания кабельных линий

Кабельные линии испытывают после их монтажа и периодически в процессе эксплуатации. Испытания после монтажа проводят в соответствии с требованиями ПУЭ с целью проверки качества соединительных и концевых муфт кабелей, монтажа и изготовления кабелей.

Кабельные линии напряжением выше 1000 В испытывают повышенным напряжением выпрямленного тока в соответствии с табл. 20.

В процессе испытания обращают внимание на характер изменения тока утечки. Кабельные линии считаются выдержавшими испытания, если не произошло пробоя и толчков тока утечки или его нарастания, после того как ток достиг установившегося значения

До и после испытаний повышенным напряжением измеряют сопротивление изоляции кабелей, которое не нормируется.

Таблица 20.
Испытательные, напряжения для силовых кабелей

Сопротивление изоляции кабелей измеряют мегаомметром на напряжение 2500 В по схеме между каждой жилой и жилами, соединенными с металлической оболочкой и броней кабеля. Для силовых кабелей напряжением до 1000 В сопротивление изоляции нормируется и должно быть не менее 0,5 МОм. Испытания кабелей повышенным напряжением не выявляют все слабые места изоляции новой кабельной линии. Некоторые дефекты монтажа и изготовления кабелей и муфт, а также повреждения кабельной линии в процессе эксплуатации постепенно приводят к ослаблению изоляции и пробою.

Чтобы предупредить пробой ослабленного места кабельной линии и внезапный перерыв в электроснабжении потребителей, периодически в плановом порядке проводят профилактические испытания кабельных линий повышенным напряжением выпрямленного тока.

Испытательное напряжение для кабелей 3—10 кВ установлено в пределах пятикратного номинального значения, время его приложения — 5 мин для каждой фазы. Этого достаточно для выявления ослабленных мест в кабеле и муфтах. Профилактические испытания кабельных линий должны проводиться не реже одного раза в год. Более частую периодичность испытаний устанавливают для кабелей, работающих в тяжелых условиях (вибрация, высокая наружная температура и т. д), а также при дефектах линий. Кабели, проложенные в земле и не имеющие электрических пробоев при работе и испытаниях в течение 5 лет, могут испытываться не реже одного раза в 3 года. Этот же срок установлен для кабелей, проложенных в кабельных сооружениях, при условии, что они не подвержены воздействию коррозии и механическим повреждениям и не имеют соединительных муфт.

Если на трассах линий производились земляные работы или наблюдались осадки почвы, размывы или оползни, необходимы дополнительные (внеочередные) испытания этих линий. Внеочередные испытания проводят также после окончания ремонтных работ на линии. Кабели, присоединенные к токоприемникам испытывают, как правило, во время ремонта токоприемников. При испытаниях кабелей в РУ их отсоединяют разъединителями. Поэтому вместе с кабелем испытывают концевые муфты и опорные изоляторы.

Изоляцию кабельных линий испытывают постоянным током с помощью кенотронной установки КИИ-70, схема включения которой приведена на рис. 114. При испытании трехжильного кабеля с поясной изоляцией напряжение от испытательной установки прикладывают поочередно к каждой жиле, а две другие жилы и металлическую оболочку заземляют (рис. 114,а). Кабель, испытанный постоянным током, длительное время сохраняет заряд. Поэтому по окончании испытаний каждой фазы кабельной линии все жилы кабеля должны быть разряжены через ограничительное сопротивление, которое имеется в кенотронной установке.

Рис. 114. Схемы испытания трехжильного силового кабеля с поясной изоляцией (а) и отдельно освинцованными жилами (б)

При испытании кабеля с отдельно освинцованными жилами напряжение прикладывают поочередно к каждой жиле, при этом металлическую оболочку жилы заземляют (рис. 114,б). Для испытания кабелей напряжением 3—10 кВ применяют стационарные и передвижные кенотронные установки. Стационарные установки в основном предназначены для электростанций и подстанций, где имеются РУ с большим количеством присоединяемых кабельных линий. В монтажных организациях и городских кабельных сетях широкое применение нашли кенотронные установки, смонтированные на автомашинах с крытым кузовом.

Бронирование стальными лентами

Использование брони из низкоуглеродистой стали позволяет защитить кабель от механических воздействий, однако важным условием эксплуатации таких изделий является отсутствие растяжения в ходе эксплуатации. В соответствии с ГОСТом 3559-75, в качестве брони могут использоваться ленты нескольких типов:

А – с оцинкованной поверхностью (например, Апл –лента для плоского бронирования, имеющая слой цинка),

Б – без защиты от коррозии,

В – с применением битумного слоя.

Разрушение таких лент происходит под действием растягивающего усилия напряжением свыше 275 МПа, при увеличении длины провода не менее, чем на 30 %.

Бронирование кабеля, который прокладывается на открытом пространстве и в грунте, происходит с использованием лент толщиной от 0,3 до 0,8 мм, при ширине до 60 мм. Накладывается такая броня последовательно, в два слоя, с наложением верхней ленты на 25 % ширины нижней; расстояние зазора между ними может составлять до 33 % от толщины брони.

Повысить прочность кабеля типа БвГ, БбГ, БГ, БлГ и БпГ позволяет броня с оцинковкой или лента из стали В с битумным слоем. Также данная продукция может бронироваться проволокой из стали с оцинкованной поверхностью, при этом прут может иметь диаметр от 1,4 до 1,8 мм.

Кабельно-проводниковые изделия повышенной гибкости, эксплуатируемые в условиях, предусматривающих риск повреждения под давлением, которое оказывается по направлению к радиусу, покрываются броней из лент 0,5 мм в толщину и в ширину от 10 мм. Использование защиты для кабелей КПБК требует дополнительного S-образного профилирования – в этом случае края обеих лент сцепляются в «замке» и не разъединяются даже при изгибании провода.

Требования к защите кабеля

Наиболее жесткие требования по нормам, предъявляются к защите при подземной укладке. Так, в готовой траншее должна обустраиваться подушка из песка или граншлака, на которой размещаются плиты. Для моделей напряжением более 35 кВ толщина плит должна составлять не менее 50 мм.

Так как сильная натяжка приводит к порыву во время снижения температуры или при перемещении грунта, то его расположение в траншее должно быть свободным. Но и делать слишком большие волны тоже не стоит.

При прохождении линии под дорогами, магистралями защита кабеля осуществляется металлической трубой. При этом асбестовые или стальные трубы защищают от просадки толщи грунта во время движения крупнотоннажных автомобилей. В противном случае может произойти порыв от движения слоев грунта, даже под грунтовыми дорогами. Но, в то же время, запрещено размещать сразу несколько кабелей в одной трубе, в таком случае делается дополнительная прокладка в соседней трубе.

Укладка защитной ленты должна осуществляться из такого расчета, чтобы расстояние от наружной изоляции до ленточной защиты составляло не менее 250 мм. Помимо этого края ленты должны выступать на расстояние не меньше 50мм в каждую сторону над кабелем. А вот в местах пересечений трасы или над кабельными муфтами укладывать ленту категорически запрещается, чтобы защита кабеля не мешала проведению ремонтных работ. Также существует ряд рекомендаций по засыпке траншеи, которые можно увидеть на рисунке 5.

Для линий до 1 кВ защита кабеля может осуществляться лишь в местах вероятного повреждения.

Кладка кирпичного слоя для защиты, в отличии от слоя ленты, выполняет не только роль сигнализатора, но и предоставляет реальную защиту от той же лопаты, лома и прочего инструмента или механических воздействий. Но такой способ прокладки регламентирует и ряд особенностей по укладке кирпича. Так, для защиты кабеля, в отличии от кабельных блоков, расположение кирпичей имеет особую технологию. Рассмотрите пример расположения, в зависимости от ширины траншеи на рисунке:

Источник

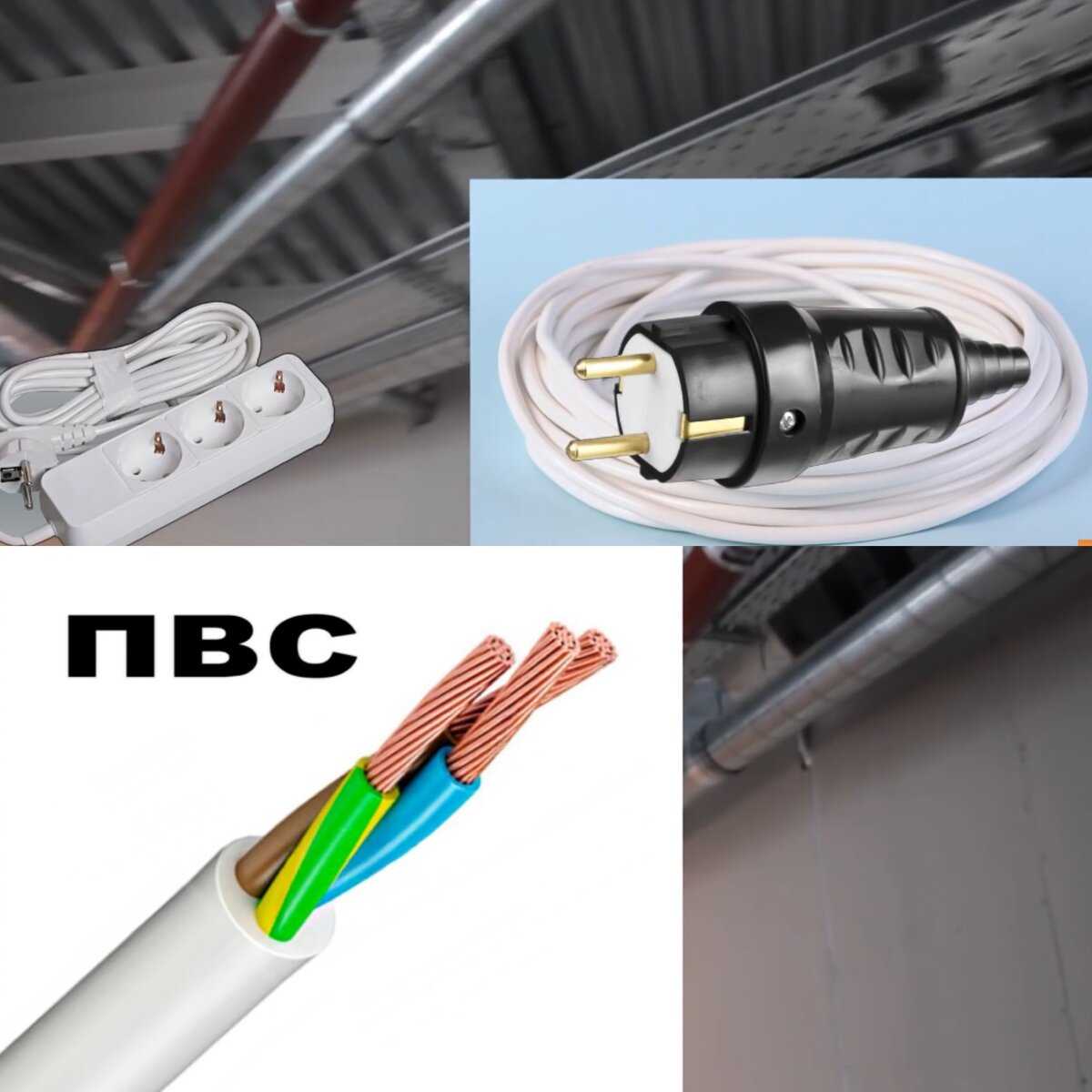

Какие виды труб лучше использовать?

Для прокладки проводов может использоваться различные виды труб:

  • круглые шовные или бесшовные,
  • профильные прямоугольные или квадратные,
  • оцинкованные (с поперечным сечением любой формы),
  • пластиковые (полиэтиленовые, ПНД).

Для большинства случаев оптимальным вариантом будет использование стальной оцинкованной профильной трубы. За счет своей геометрии она обеспечивает наилучшую защиту от непреднамеренного сдавливания или перегиба линии, а цинковый слой улучшает устойчивость к коррозии при использовании в агрессивных средах. При этом отсутствие шва никак не влияет на эксплуатационные характеристики, но повышает цену.

Единственная ситуация, где сталь уступает пластику – прокладка проводов и кабелей в трубах под землей, так как полиэтилен гораздо более устойчив к прямому контакту с почвой и водой. Однако от механических повреждений он не спасет – даже удар обычной лопатой при раскапывании линии или проведении других работ, может повредить не только защиту, но и саму систему кабелей. В данной ситуации необходимо оценить вероятность повреждения и подобрать наиболее надежное изделие самостоятельно.
