Корпусные детали газового оборудования работают в условиях постоянного давления, температурных перепадов и контакта с агрессивными средами. Именно поэтому выбор материала и технологии изготовления напрямую влияет на безопасность всей системы. Для ряда компонентов, не несущих силовой нагрузки и не контактирующих с газовой средой напрямую, применяется литье под давлением пластмасс изделия — метод, обеспечивающий точность геометрии и стабильность партии.
Какие функции выполняет корпус
Корпус — это не просто защитная оболочка. Он фиксирует внутренние узлы, обеспечивает герметизацию стыков, отводит тепло и защищает электронику от механических повреждений. В зависимости от назначения изделия к корпусу могут предъявляться разные требования: диэлектрические свойства, стойкость к ультрафиолету, способность выдерживать вибрацию.
Для газовых счётчиков, регуляторов давления, блоков управления горелками корпусные детали делятся на несколько групп:
- детали, контактирующие с газом — только металл или специальные полимеры с сертификацией;
- внешние кожухи и крышки — допускается широкий выбор конструкционных пластиков;
- клеммные коробки и корпуса электронных блоков — термостойкие полимеры, часто с добавками, снижающими горючесть;
- монтажные кронштейны и направляющие — стеклонаполненные полиамиды, полипропилен.

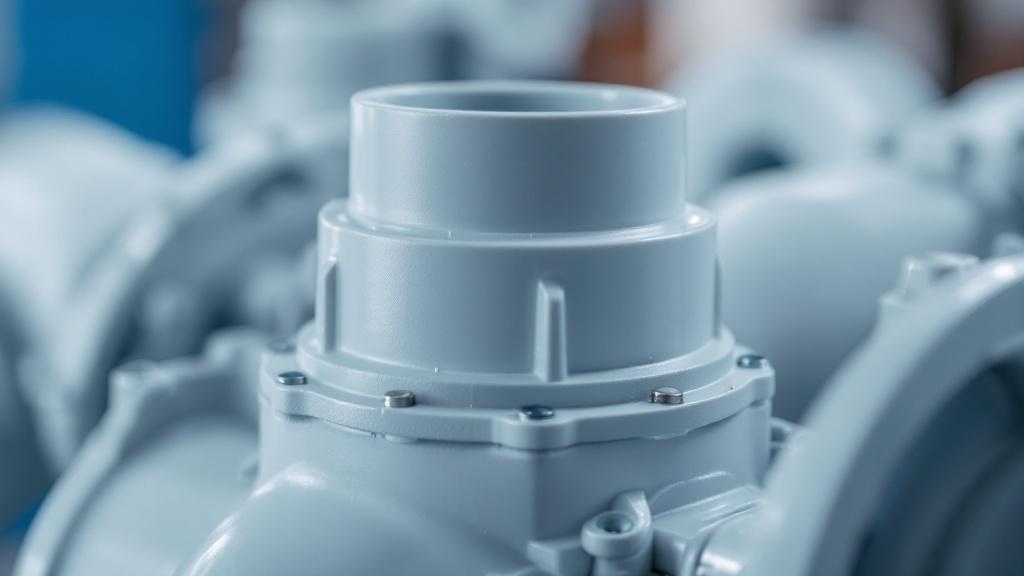

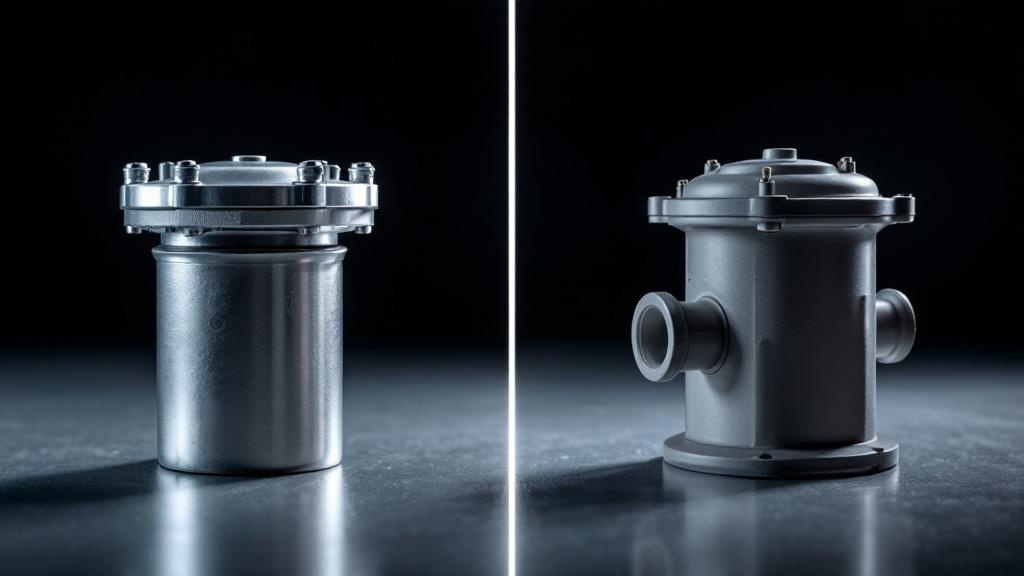

Металл или пластик: где проходит граница

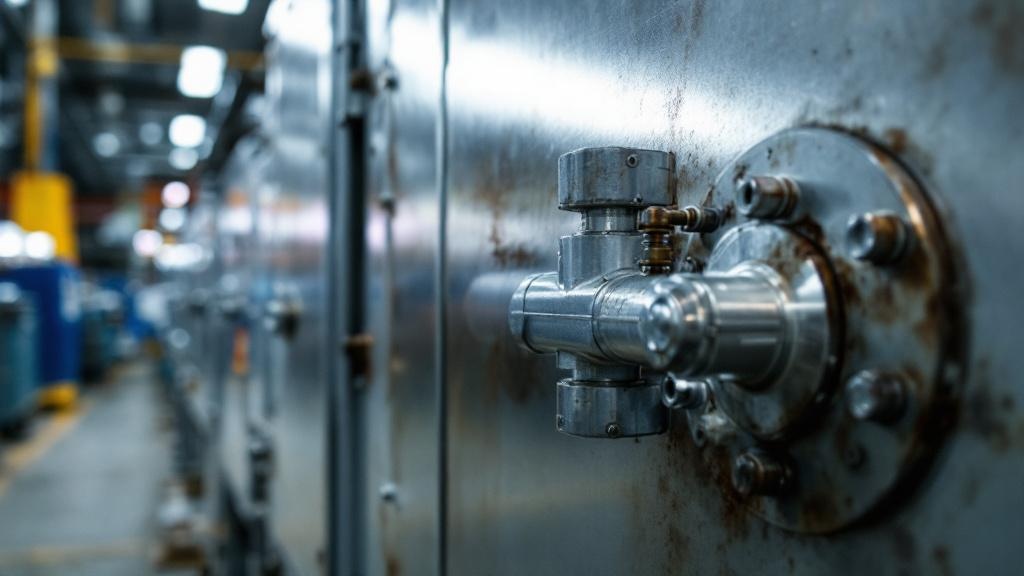

Металлические корпуса незаменимы там, где деталь испытывает давление газа или механические нагрузки при монтаже. Алюминиевые и цинковые сплавы, стальные штамповки — стандарт для клапанов, фитингов, корпусов редукторов.
Однако значительная часть корпусных компонентов газового оборудования давлению не подвергается. Крышки приборных отсеков, корпуса дисплеев, декоративные панели, кабельные вводы — здесь полимеры выигрывают по весу, стоимости и технологичности. Пластик легче обрабатывается, не корродирует, позволяет интегрировать защёлки, рёбра жёсткости и посадочные места прямо в отливку — без дополнительных операций.
Требования к пластиковым корпусным деталям
Для газового оборудования, эксплуатируемого в бытовых и промышленных условиях, к полимерным корпусам предъявляют конкретные технические требования:
- рабочая температура — от -40°C до +85°C и выше для компонентов рядом с горелкой;
- класс горючести не ниже V-0 по стандарту UL94 для корпусов электроники;
- стойкость к маслам, конденсату, моющим средствам;
- точность посадочных размеров — отклонение не более 0,1–0,2 мм для обеспечения герметичности стыков;
- отсутствие остаточных напряжений, приводящих к короблению при эксплуатации.
Под эти требования подбирают марки полимеров: стеклонаполненный полиамид PA66-GF30, полифениленсульфид (PPS), полибутилентерефталат (PBT) с антипиренами. Для менее нагруженных деталей достаточно ABS или ударопрочного полипропилена.
Роль пресс-формы в точности детали
Качество корпусной детали определяется не только маркой пластика, но и точностью оснастки. Пресс-форма задаёт все критические размеры: толщину стенки, расположение отверстий, угол уклона, шероховатость поверхности. Ошибка на этапе проектирования формы приведёт к браку всей партии — переделать уже залитые детали невозможно.
Грамотное изготовление пресс форм для литья пластмасс включает CAD-моделирование с учётом усадки материала, анализ течения расплава, термостатирование формы. Для газового оборудования с жёсткими допусками пресс-форму делают из инструментальных сталей с твёрдостью 48–54 HRC — это обеспечивает ресурс от 500 000 циклов.
Организация серийного производства
Перевод корпусных деталей на пластиковое литьё оправдывает себя при тираже от нескольких тысяч штук в год. При меньших объёмах стоимость оснастки не успевает отбиться. При больших объёмах — экономия на единицу детали существенна: полимерный корпус счётчика обходится в разы дешевле аналогичного алюминиевого при сопоставимых характеристиках.
Если деталь требует вторичной обработки — нарезки резьбы, запрессовки металлических вставок, окраски — это закладывается в маршрутную технологию ещё на этапе проектирования. Для изделий, где внешний вид критичен, предусматривают полировку формообразующих поверхностей до зеркала или нанесение текстурного покрытия.
Полный цикл — от чертежа до готовой детали — включает разработку конструкции корпуса, изготовление оснастки, отладку процесса литья и контроль ОТК. Подробнее об этапах и возможностях можно узнать на странице производство изделий из пластмасс.
Для производителя газового оборудования правильный выбор технологии и подрядчика — это не вопрос экономии, а вопрос соответствия техническим регламентам и долгосрочной репутации продукта на рынке.
