Как выбрать, подключить и пользоваться газоразрядной лампой

Газоразрядные лампы низкого давления

Самыми распространёнными моделями с низким накаливанием можно назвать люминесцентные устройства. В общем такая модель способна хорошо сэкономить лишнее электричество. На сегодняшний день они распространены повсеместно и поэтому имеют высокий показатель потребительского спроса. В большинстве случаев они используются в школах, магазинах и медицинских учреждения. Обычно на территории улиц они почти не применяются. Отдельной разновидностью моделей с низким накаливанием считаются люминесцентные энергосберегающие приборы. Главным их достоинством считается компактная конструкция.

Устройство и принцип работы

В сравнении с другими типами ламп, газоразрядные устройства имеют целый ряд отличий. Что сказывается и на их конструктивных особенностях, и на принципе действия. Чтобы разобраться с основами получения светового излучения в газоразрядных лампах, для начала рассмотрим их конструктивные особенности.

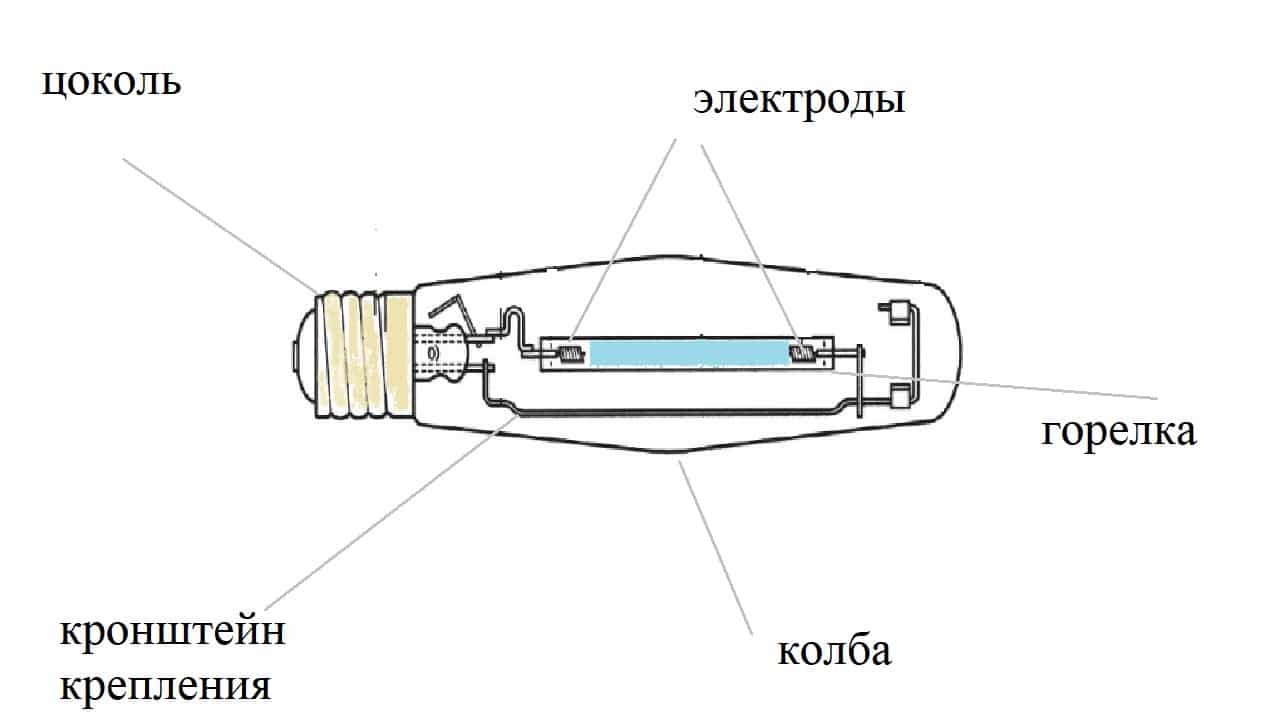

Рис. 1. Устройство газоразрядной лампы

• Цоколя – предназначен для подключения газоразрядного устройства к электрической сети. Может выполняться в различных типах и размерах, под параметры конкретного светильника.
• Колбы – изготавливается из жаропрочного стекла, предназначена для создания вакуума вокруг горелки. Выполняется герметичной для предотвращения нарушения разреженной среды по отношению к окружающему пространству.
• Кронштейна крепления – представляет собой несущую конструкцию, выступающую и в роли опоры для газовой горелки, и в качестве одного из проводников электрического тока.
• Горелки – как правило, трубка из оксида металла, внутри которой и происходит электрический разряд. Наполняется смесью инертных газов и паров металла, в зависимости от модели, наполняемые компоненты могут существенно отличаться.
• Электродов – предназначены для начала искрообразования и продолжения горения тлеющего разряда.

Принцип действия газоразрядных ламп заключается в получении светового потока от ионизации смести газа и паров металла. Рассмотрим принцип их работы на следующем примере (см. рисунок 2):

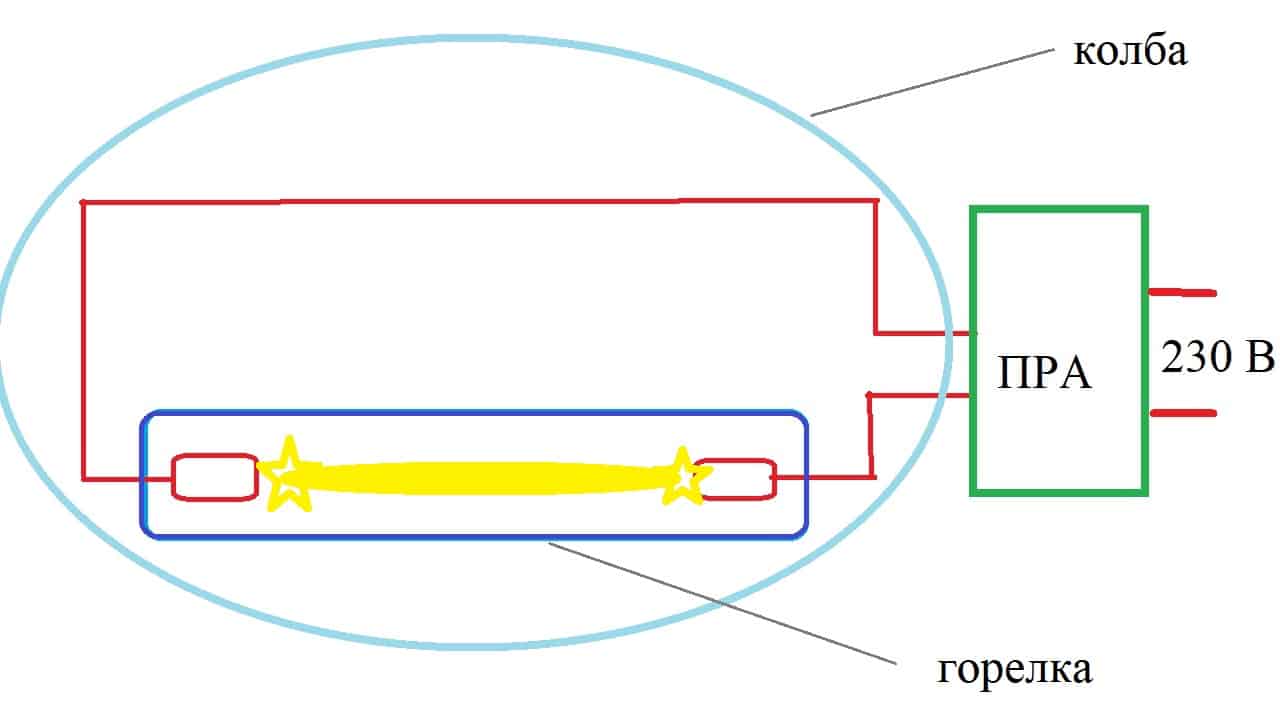

Рис. 2. Принцип действия газоразрядной лампы

При подаче напряжения на светильник с газоразрядной лампой осуществляется его преобразование через пускорегулирующий аппарат (ПРА). Затем повышенное напряжение порядка 2 – 5кВ поступает на электроды лампы. Этого достаточно для пробоя газового промежутка, поэтому, сначала возникает искра, а затем загорается тлеющий разряд внутри трубки.

Температура горения разряда достигает 1300 ºС, за счет чего смесь разогревается до такого состояния, когда все свободные частицы обладают достаточной энергией для выхода за пределы атома. Физически этот процесс сопровождается планомерным повышением интенсивности светового потока по мере разогрева газоразрядной среды. При этом можно наблюдать некоторые колебания цветового спектра свечения по мере изменения диапазона излучаемой волны.

Заметьте, несмотря на то, что в конструкции самой газоразрядной лампы ПРА отсутствует, без него запустить устройство не получится. В состав пускорегулирующего аппарата входит:

• дроссель-трансформатор, предотвращающий резкое нарастание тока при протекании переходного процесса;
• импульсное зажигающее устройство — кратковременно увеличивает напряжение на электродах лампы до величины пробоя искрового промежутка;
• конденсатор – применяется для сглаживания кривой напряжения, но устанавливается не во все модели ПРА.

В зависимости от типа газоразрядной лампы, будет отличаться и устройство ПРА, технические особенности его компонентов. Поэтому для каждого конкретного вида осветительного оборудования устанавливаются свои модули.

Как работает лампочка

С конструкционными особенностями, которые имеют газоразрядные лампы, мы разобрались в предыдущем разделе. Также вскользь коснулись и того, какой принцип работы имеет это изделие. Теперь рассмотрим принцип работы более детально, чтобы понять, каким же именно образом формирует освещение подобный тип источника света.

Принцип работы лампы

Газоразрядная лампа – особые источники освещения, которые способны генерировать свет вследствие создания внутри своей колбы электрического разряда. Принцип работы такой лампы основывается на ионизации газа, который находится внутри стеклянной колбы. Принцип, по которому работает газоразрядная лампочка, предполагает, что внутри колбы под давлением закачивается определенный газ. Чаще всего для освещения домов, улиц и авто используются благородные (инертные) газы:

• неон;
• криптон;
• аргон;
• ксенон;
• смесь газов в различных пропорциях.

Ртутная модель

Очень часто для освещения домов, авто и улиц используются такие источники света, в состав которых входят дополнительные газы. Например, в состав газовой смеси может входить натрий (натриевые модели) или ртуть (ртутные модели)

Обратите внимание! Ртутные лампочки сегодня имеют большее распространение, чем натриевые. Их часто вставляют в фонари при создании уличного типа освещения. Также они применяются для подсветки домов изнутри

Также они применяются для подсветки домов изнутри.

Ртутные и натриевые модели входят в группу металлогалогенных источников света. Когда на газоразрядную лампочку подается питание, в трубке начинает генерироваться электрическое поле. Оно приводит к ионизации газа и свободных электронов. В результате этого электроны, которые вращаются на верхних уровнях атомов, начинают сталкиваться с другими электронами атомов металла (специальных добавок в газовые смеси). В результате столкновения происходит переход электронов на внешние орбитали. В конечном итоге происходит высвобождение энергии и фотонов. Таким образом и формируется свечение лампочки.

Вариант свечения лампы

Чтобы добиться различного цветового свечения, на колбу газоразрядных ламп наносят специальное люминесцентное покрытие. Им покрывают внутреннюю сторону колбы. С помощью такого покрытия происходит преобразование ультрафиолетового излучения в видимый свет.

ГАЗОРАЗРЯДНЫЕ ЛАМПЫ НИЗКОГО ДАВЛЕНИЯ

К данному типу световых источников относятся приборы, работающие при давлении газа в колбе от 0,15 до 104 Па. Примером приборов низкого давления могут служить традиционно применяемые люминесцентные лампы дневного света, а также так называемые энергосберегающие газоразрядные лампочки.

Лампа дневного света представляет собой герметичную цилиндрическую стеклянную колбу, в торцах которой расположены цоколи с контактными штырьками для подключения.

Штырьки соединены с электродами, выполненными в виде вольфрамовых спиралей. Для обеспечения условий, благоприятных для термоэлектронной эмиссии, поверхность электродов покрыта оксидами щелочноземельных металлов.

Внутреннее пространство колбы люминесцентной лампы заполнено инертным газом — аргоном и парами ртути, обеспечивающими хорошее её зажигание.

При запуске, в парах ртути начинает протекать электрический ток, вызывая излучение электромагнитных волн частицами ртути. Свойства ртути таковы, что выделяемое ей излучение лежит в ультрафиолетовой области спектра, то есть невидимо.

Для преобразования ртутного излучения в видимый свет используется специальный химический состав, наносимый на внутреннюю поверхность колбы. Состав называется люминофором и представляет собой соли кальция, бериллия, кадмия и других металлов.

Люминофор поглощает выделяемые парами ртути ультрафиолетовые волны, выделяя при этом излучение видимого светового спектра.

В результате этого двойного энергетического преобразования световой коэффициент полезного действия люминесцентной лампочки составляет 12%, что впрочем, существенно превосходит соответствующую характеристику лампочек накаливания.

К недостаткам осветительных люминесцентных приборов можно отнести следующие характеристики:

• необходимость использования для их питания специальной пускорегулирующей аппаратуры;
• линейчатая характеристика спектра излучения с отсутствием отдельных световых диапазонов;
• высокочастотное мерцание, вызывающее стробоскопический эффект;
• потенциальная опасность паров ртути и необходимость соблюдения определённого порядка утилизации вышедших из строя приборов.

БАКТЕРИЦИДНЫЕ ГАЗОРАЗРЯДНЫЕ ЛАМПЫ

Этот вид газоразрядных источников излучения низкого давления не относится к приборам освещения. Выделяемое парами ртути ультрафиолетовое излучение используется этими устройствами в медицинских целях.

Бактерицидные свойства ультрафиолетовых газоразрядных ламп используются для обеззараживания помещений в медицинских учреждениях.

Разумеется, люминофор в этом случае не применяется. Правда, спектр излучения ртути приходится фильтровать, для чего в этих устройствах используются колбы из специального увиолевого стекла. Характеристики увиолевого стекла таковы, что оно пропускает преимущественно длинноволновое ультрафиолетовое излучение.

Это необходимо для защиты людей и растений от вредного воздействия жёсткого коротковолнового ультрафиолета и препятствию концентрации озона в воздухе.

ИНДИКАТОРНЫЕ ГАЗОРАЗРЯДНЫЕ ЛАМПЫ

Данный вид газоразрядных лампочек применяется в электронных приборах для числовой или символьной индикации. Наиболее распространённый тип таких индикаторов представляет собой газоразрядное устройство, имеющее один анод и десять тонких сетчатых катодов.

Каждый катод соответствует одной из цифр от 0 до 9. Катоды расположены слоями, один над другим. Управляются они раздельно, при подключении одного из катодов загорается соответствующая цифра.

Громоздкость этих приборов и необходимость их питания относительно высоким напряжением привела к их полному вытеснению индикаторами светодиодного типа.

Специфика применения: плюсы и минусы ламп

Осветители типа ДРЛ преимущественно устанавливаются на столбах для освещения улиц, проезжих дорог, парковых зон, придомовых территорий и нежилых сооружений. Это обусловлено техническими и эксплуатационными особенностями ламп.

Главный плюс ртутно-дуговых приборов – высокая мощность, обеспечивающая качественное освещение просторных площадей и крупных объектов.

Стоит отметить, что паспортные данные ДРЛ по световому потоку актуальны для новых ламп. Спустя квартал яркость ухудшается на 15%, через год – на 30%

К числу дополнительных достоинств можно отнести:

1. Долговечность. Средний срок работы, заявляемый производителями, – 12 тысяч часов. При этом, чем мощнее лампа, тем она дольше прослужит.
2. Работа при низких температурах. Этот решающий параметр при выборе осветительного прибора для улицы. Газоразрядные лампы морозостойки и сохраняют свои рабочие характеристики при минусовых температурах.
3. Хорошая яркость и угол освещения. Светоотдача ДРЛ-приборов зависимо от их мощности колеблется в пределах 45-60 Лм/В. Благодаря работе кварцевой горелки и люминофорному покрытию колбы достигается равномерное распределение света с широким углом рассеивания.
4. Компактность. Лампы относительно небольшие, длина изделия на 125 Вт около 18 см, прибора на 145 Вт – 41 см. Диаметр – 76 и 167 мм соответственно.

Одна из особенностей использования осветителей ДРЛ – необходимость подключения к сети через дроссель. Роль посредника – ограничение тока, питающего лампочку. Если подсоединить осветительный прибор в обход дросселя, то из-за большого электротока он сгорит.

Схематично подключение представлено последовательным соединением ртутной люминофорной лампы через дроссель к сети питания. Во многие современные осветители ДРЛ уже встроен пускорегулирующий механизм – такие модели дороже обычных ламп

Ряд недостатков ограничивает применение ДРЛ-светильников в быту.

Значимые минусы:

1. Длительность розжига. Выход на полную освещенность – до 15 минут. Для разогрева ртути требуется время, что в условиях дома очень неудобно.
2. Чувствительность к качеству электроснабжения. При понижении напряжения на 20% и более от номинального значения, включить ртутную лампу не получится, а светящийся прибор потухнет. При снижении показателя на 10-15% – ухудшается яркость света на 25-30%.
3. Шум при работе. ДРЛ-светильник издает жужжащий звук, не заметный на улице, но ощутимый в помещении.
4. Пульсация. Несмотря на применение стабилизатора, лампочки мерцают – выполнять длительную работу при таком освещении нежелательно.
5. Низкая цветопередача. Параметр характеризует реальность восприятия окружающих цветов. Рекомендованный индекс цветопередачи для жилых помещений – не менее 80, оптимально – 90-97. У ламп ДРЛ значение показателя не достигает 50-ти. При таком освещении невозможно четко различать оттенки и цвета.
6. Небезопасность применения. В процессе работы выделяется озон, поэтому при эксплуатации лампы внутри помещения требуется организация качественной вентсистемы.

Кроме того, наличие в колбе ртути само по себе представляет потенциальную опасность. Такие лампочки после использования нельзя просто выбросить. Чтобы не загрязнять окружающую среду, они утилизируются соответствующим образом.

Еще одно ограничение применения газоразрядных ламп в быту – необходимость их установки на значительной высоте. Модели мощностью 125 Вт – подвес в 4 м, 250 Вт – 6 м, 400 Вт и мощнее – 8 м

Существенный минус ДРЛ осветителей – невозможность повторного включения до полного остывания лампы. При работе прибора давление газа внутри стеклянной колбы сильно повышается (до 100 кПа). Пока лампа не остынет, пробить искровой промежуток напряжением запуска невозможно. Повторное включение происходит примерно через четверть часа.

Металлогалогенные модели

Параметр светоотдачи у данных моделей может свободно достигать 100 ли/Вт. При всём этом металлогалогенные устройства имеют довольно компактную форму, а их поток лучей можно быстро направить с помощью отражателя. Также они могут отличиться своей особой производительностью. Использовать их на площади и на улице запрещено, но ко всему прочему лампы прекрасно переносят минусовые температуры.

В доме можно применять металлогалогенные модели с разной цветовой палитрой, но минусы у такого устройства всё-таки прослеживаются. Большое количество пользователей сообщает, что у устройства происходит долгое время разжигания. В среднем его приходится ждать около 30 секунд, а на полную мощность лампа выходит небыстро, после отключения её становится довольно сложно включить обратно. Чаще всего это связывают с перегреванием цоколя. В конечном счёте пользователю придётся ждать пока устройство полностью не охладится.

Устройство и принцип работы

В сравнении с другими типами ламп, газоразрядные устройства имеют целый ряд отличий. Что сказывается и на их конструктивных особенностях, и на принципе действия. Чтобы разобраться с основами получения светового излучения в газоразрядных лампах, для начала рассмотрим их конструктивные особенности.

• Цоколя – предназначен для подключения газоразрядного устройства к электрической сети. Может выполняться в различных типах и размерах, под параметры конкретного светильника.
• Колбы – изготавливается из жаропрочного стекла, предназначена для создания вакуума вокруг горелки. Выполняется герметичной для предотвращения нарушения разреженной среды по отношению к окружающему пространству.
• Кронштейна крепления – представляет собой несущую конструкцию, выступающую и в роли опоры для газовой горелки, и в качестве одного из проводников электрического тока.
• Горелки – как правило, трубка из оксида металла, внутри которой и происходит электрический разряд. Наполняется смесью инертных газов и паров металла, в зависимости от модели, наполняемые компоненты могут существенно отличаться.
• Электродов – предназначены для начала искрообразования и продолжения горения тлеющего разряда.

Принцип действия газоразрядных ламп заключается в получении светового потока от ионизации смести газа и паров металла. Рассмотрим принцип их работы на следующем примере (см. рисунок 2):

При подаче напряжения на светильник с газоразрядной лампой осуществляется его преобразование через пускорегулирующий аппарат (ПРА). Затем повышенное напряжение порядка 2 – 5кВ поступает на электроды лампы. Этого достаточно для пробоя газового промежутка, поэтому, сначала возникает искра, а затем загорается тлеющий разряд внутри трубки.

Температура горения разряда достигает 1300 ºС, за счет чего смесь разогревается до такого состояния, когда все свободные частицы обладают достаточной энергией для выхода за пределы атома. Физически этот процесс сопровождается планомерным повышением интенсивности светового потока по мере разогрева газоразрядной среды. При этом можно наблюдать некоторые колебания цветового спектра свечения по мере изменения диапазона излучаемой волны.

Заметьте, несмотря на то, что в конструкции самой газоразрядной лампы ПРА отсутствует, без него запустить устройство не получится. В состав пускорегулирующего аппарата входит:

• дроссель-трансформатор, предотвращающий резкое нарастание тока при протекании переходного процесса;
• импульсное зажигающее устройство — кратковременно увеличивает напряжение на электродах лампы до величины пробоя искрового промежутка;
• конденсатор – применяется для сглаживания кривой напряжения, но устанавливается не во все модели ПРА.

В зависимости от типа газоразрядной лампы, будет отличаться и устройство ПРА, технические особенности его компонентов. Поэтому для каждого конкретного вида осветительного оборудования устанавливаются свои модули.

Конструкция

В конструкцию входят следующие элементы:

• стеклянный баллон;
• резьбовой цоколь;
• ртутно-кварцевая горелка, заполненная аргоном. Дополнительно добавляется капля ртути;
• главные катоды;
• дополнительные электроды;
• добавочный угольный резистор.

Полезная информация! Задача дополнительных электродов — облегчить зажигание лампы. Также они отвечают за стабильную работу.

Ниже рассмотрены элементы подробнее:

• цоколь. Он принимает электроэнергию от сети в результате контакта токоведущих частей лампы с контактами патрона светильника. Как итог — электроэнергия передается к электродам горелки;
• кварцевая горелка. Имеет вид колбы с двумя электродами с каждой из сторон (два — основные, два — дополнительные). Горелка заполняется аргоном и каплей ртути;
• стеклянная колба. Это внешняя часть лампочки. Внутри — горелка с подведенными электрическими проводниками, идущими от контактного цоколя. Чтобы закачать в колбу азот, из нее сперва выкачивают весь воздух.

Вам это будет интересно Особенности патронов для лампочек

В первых моделях ДРЛ ламп предусматривалось только два электрода. Такие лампы сложнее разжигались — требовалось дополнительное пусковое устройство. Современный, дроссельный вариант, снабжен четырьмя электродами.

Устройство

Минусы

Из недостатков газоразрядных установок выделяют:

• Недешевую цену.
• Крупные габариты.
• Работает на определенном напряжении.
• Деградацию люминофора – она меняет спектр, уменьшает светоотдачу, понижает коэффициент полезного действия.
• Риск химического заражения (люминесцентные лампы заряжены ртутью от 9 мг до 1 г).
• Высокую восприимчивость к нестабильному напряжению.
• Присутствие ядовитых ингредиентов, что усложняет утилизацию продукта.
• Отсутствие возможности регулировки ламп с разным напряжением.
• Систематическое мигание, жужжание во время работы.
• Необходимость в дополнительном приспособлении для запуска изделия – пускорегулировочной установки.
• Скачкообразный световой диапазон, вызывающий раздражение зрения, искажающий цветовую палитру предметов при освещении.

Ртуть, содержащаяся в газоразрядных лампах и обеспечивающая формирование свечения, является токсичным элементом

При нарушении герметичности лампы важно не подвергнуться воздействию ртутных паров. Для этого проводят санитарную обработку и стерилизацию помещения

При неправильной утилизации ртутного изделия загрязняется окружающая среда – из-за массового скопления ламп на свалке земля и вода заражаются ртутью.

Пульсацию в люминесцентной лампе считают еще одной опасностью для здоровья человека. В связи с колебанием напряжения возникает мерцание, невидимое человеческому глазу. При этом сетчатка воспринимает пульсацию ровным светом. Исследователи РФ и ученые других стран с помощью исследований установили пагубное воздействие светового мерцания на зрение человека. Вредное влияние пульсации на головной мозг проявляется в виде покраснения, раздражения слизистой глаз, пониженной работоспособностью.

Схема включения люминисцентной лампы со стартером (preheat start)

Традиционная схема, используемая очень давно, в случае когда напряжение сети достаточно для зажигания лампы. В ней используется балласт, представляющий собой большое индуктивное сопротивление — дроссель, и стартер — маленькая неоновая лампа, служащая для предварительного подогрева электродов лампы. Параллельно неоновой лампе в стартере стоит конденсатор для уменьшения радиопомех. Также в схему может включатся и конденсатор для улучшения коэффициента мощности.

При включении лампы в сеть, вначале, возникает разряд в стартере и через электроды лампы проходит небольшой ток, который подогревает их, тем самым уменьшая напряжение зажигания лампы. При возникновении разряда в лампе, напряжение между электродами падает. отключая цепь стартера. В старых схемах вместо стартера использовалась кнопка, которую надо было держать в течении нескольких секунд.

Балласт используется только для ограничения тока. Параметры балласта рассчитать несложно самим (в случае, если вы нашли на помойке дроссель и хотите его использовать).

Определить параметры индуктивного балласта можно очень несложно пользуясь правилами расчета цепей перменного тока. Для примера рассмотрим лампу мощностью 40Вт (F40T12) длиной 48″ (122 см), включенную в сеть напряжением 230В

Рабочий ток лампы составляет около 0.43A. Коэффициент мощности лампы равен примерно 0.9 (в принципе, можно считать лампу активной нагрузкой). Напряжение на лампе равно: 40Вт/(0.43А*0.9)=102В. Активная составляющая напряжения равна: 102В*0.9=92В, реактивная равна 102В*sqrt(1-0.9^2)=44В. Потери мощности в балласте составляют 9-10Вт. Отсюда, суммарный коэффициент мощности равен: (40Вт+10Вт)/(230В*0.43A)=0.51 (сюда явно просится корректирующий конденсатор). Активная составляющая падения напряжения на балласте равна: 230В*0.51-102В=15В, реактивная составляющая 230В*sqrt(1-0.51^2)-44В=154В. Активное сопротивление балласта равно 15В/0.43А=35 Ом, реактивное 154В/0.43=358 Ом. Индуктивность балласта на частоте 50Гц равна 358/(2*31.4*50)=1.1Гн

Аналогичный расчет для лампы мощностью 30Вт (F30T12) длиной 36″ (91 см), у которой рабочий ток 0.37А, дает параметры балласта — активное сопротивление равно 59 Ом, реактивное 450 Ом. Суммарный коэффициент мощности равен 0.45. Индуктивность балласта 1.4Гн

Отсюда, вообщем-то понятно, что произойдет если использовать балласт для 40Вт лампы в схеме с 30Вт лампой — ток будет превышать номинальное значение, что приведет к более быстрому выходу лампы из строя. И наоборот, использование балласта от менее мощной лампы в схеме с более мощной лампой приведет к ограничению тока и пониженной светоотдачей.

Для улучшения коэффициента мощности можно использовать конденсатор. Например, в первом примере, для лампы 40Вт, конденсатор, включенный параллельно, рассчитывается следующим образом. Ток через конденсатор 0.43А*sqrt(1-0.51^2)=0.37A, реактивное сопротивление конденсатора равно 230В/0.37А=622Ом, емкость для сети 50Гц равняется: 1/(2*3.14*50*622)=5.1мкФ. Конденсатор должен быть на 250В. Его можно включить и последовательно (рассчитывается аналогично), но при этом надо использовать конденсатор на 450В.

к началу страницы назад к оглавлению

Устройство и принцип работы ламп

Согласно истории люминесцентной лампы, первое осветительное устройство газоразрядного типа было сконструировано в 1856 г. Г. Гейслером. Конструкция приборов усовершенствовалась. Лампы дневного света в массовое коммерческое использование поступили в конце 30 г. XX в.

Конструкция относится к газоразрядным источникам освещения, сконструирована с использованием трубки из стекла, которая с двух сторон запаяна. Изнутри на поверхности лампы нанесен слой специального вещества (люминофора). Устройство излучает рассеивающий свет после подключения к источнику электропитания. Изнутри колбу наполняют аргоном.

Люминесцентное устройство включает:

• катоды, защищенные эмиттерным слоем;
• выводные штыри;
• концевую панель;
• трубки для отвода инертного газа;
• ртуть;
• стеклянную штампованную ножку, дополненную электровводами и т.д.

Принцип функционирования основывается на возникновении электроразряда между электродами после подсоединения к электросети. После взаимодействия разряда с газами инертными и испарениями ртути возникает излучение ультрафиолета, воздействующее на люминофор, преобразующий энергию в световое излучение. Для корректировки оттенков ртутьсодержащих устройств применяются люминофоры с разными химическими компонентами.

Дуговой разряд в колбе создается оксидным самокалящимся катодом, на который воздействует электричество. Для включения ламп ДРЛ, ЛД катоды разогревают посредством пропускания разряда тока. Устройства с холодным катодом запускаются ионным воздействием в тлеющем разряде высокого напряжения.

Для функционирования люминесцентным приборам требуется дополнительный узел (балласт), обеспечивающий работу дросселем и стартером. Балласт регулирует силу разряда и выпускается 2 видов (электромагнитный и электронный).

Электромагнитный балласт является механическим. Устройство относится к бюджетным вариантам, в работе прибор может издавать шум.

Электронные узлы дороже по стоимости, работают бесшумно, оперативно включают систему, компактны.
