Проводка в гараже (58 фото): схема и монтаж электропроводки своими руками, как правильно сделать заземление

Как правильно спланировать электроснабжение гаража

Освещение в гараже можно обустроить своими руками, соблюдая правила ТБ

Для обслуживания 1–2 автомобилей достаточно установить несколько осветительных приборов и силовую розеточную группу, чтобы подключать электроинструменты. Мощность последних невелика, поэтому в гараже ставят однофазное питание с напряжением в 220 В.

Если гараж представляет собой автомастерскую и здесь установлено мощное оборудование – отопительные котлы, сварочные устройства, станочные конструкции, – нужно установить трехфазное питание с напряжением в 380 В.

Также необходимо верно рассчитать количество осветительных приборов, это зависит от размеров бокса, наличия или отсутствия подвала и смотровой ямы

Также важно иметь в виду тип гаража. Если это, например, часть гаражного кооператива, для обслуживания гаражей устанавливается собственная подстанция

Если постройка ставится на дачном участке, подводка кабеля выполняется из дома.

Что нужно для работы?

Подготовьте все, что только может вам понадобиться в процессе монтажа гаражной электрической проводки, а именно:

плоскогубцы;
набор отверток;
молоток;
зубило;
бокорезы;
электродрель;
изоленту;
перфоратор (нужен при работе в гараже из бетонных блоков);
крепежные элементы (шурупы, саморезы);
отвертку-индикатор.

Рукоятки всех ручных приборов в обязательном порядке обматываются несколькими слоями изоленты.

Отдельного внимания заслуживает выбор электрического кабеля – главной составляющей рассматриваемой работы. Лучшими характеристиками отличаются медные кабели. Если нагрузка на проводку будет сравнительно небольшой, можете заменить медь алюминием.

Электрический кабель медный

Дополнительно купите светильники, розетки, всевозможные выключатели, трансформаторы, защитные короба, гофрированные конструкции, переходники в требуемом количестве.

Материалы, оборудование

Электропроводку делают закрытой либо открытой. Первая, спрятанная в стене, защищена от влаги и механических воздействий, однако требует значительных физических усилий. Вторую прокладывают «без шума и пыли», поэтому работа проходит очень быстро. Плюс — возможность простой замены элементов или модификации схемы.

Чаще хозяева гаражей выбирают второй вариант. Владельцам помещений на загородных участках лучше отдать предпочтение закрытой электропроводке. Все электрооборудование защищают, используя гофрированные трубы, кабельные каналы. Последние — длинные и узкие пластиковые лотки, крышки которых защелкиваются.

Кабель

После того как схема создана, подсчитать число выключателей и розеток довольно легко. По-другому дело обстоит с кабелем. Чтобы не ошибиться в расчетах, на поверхностях в полном соответствии с чертежом наносят линии прокладки. После выполнения этой операции вооружаются рулеткой, измеряют все участки, потом все значения складывают. Если необходима линия от помещения до столба, то вымеряют и это расстояние. Для внешнего участка используют медный кабель, его сечение — 10 мм2. Он подойдет даже для гаража, переоборудованного в мастерскую.

Для кабеля осветительных приборов будет достаточно сечения 1,5 мм2. Чтобы выбрать проводники для розеток, надо суммировать мощность абсолютно всех подключаемых приборов, затем результат (для запаса прочности) увеличить как минимум на 20%. Используя получившееся значение, рекомендуемое сечение кабеля находят в таблице.

Для большинства электроинструментов хватит провода с сечением 2,5 мм2, но для перестраховки лучше купить кабель понадежнее — с 4 мм2. Последний вариант обычно используют для прокладки отдельной, «особо мощной» линии.

Для электропроводки в гараже выбирают следующие типы кабелей:

ВВГ;
NYM;
ПУНП.

Так как помимо сечения важной характеристикой является количество жил, предпочтение отдают изделиям ВВГ, имеющим от 1 до 5 проводников. Другие их достоинства — широкий температурный диапазон (от-50 до +50°), прочность, влагоустойчивость

Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью. При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки.

Устройства автоматической защиты

Чтобы предотвратить перегрузки по току и КЗ, в линиях устанавливают автоматические выключатели. Для исключения возможности поражения людей током используют специальные устройства — УЗО. Во время разработки схемы электропроводки в гараже необходимо:

заняться монтажной схемой, которую привязывают к планировке;
разбить всех потребителей на группы, имеющие свои ветки питания;
произвести расчет предельных токов и нагрузки в силовых цепях и линиях освещения;
определить, есть ли необходимость в УЗО и защитных автоматах;
если они нужны, то подобрать тип устанавливаемого оборудования.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

Плоскогубцы.
Кусачки.
Рулетка.
Хозяйственный нож.
Отвертка (со сменными насадками или с прямым и крестовым шлицем).
Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Дифференциальные автоматы

Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.

Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.

Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)
Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору
Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

Необходимые инструменты для монтажа

Плоскогубцы.
Кусачки.
Рулетка.
Хозяйственный нож.
Отвертка (со сменными насадками или с прямым и крестовым шлицем).
Перфоратор или ударная дрель.

Выбор проводов и кабелей по мощности нагрузок

Здесь можно руководствоваться такой таблицей:

Таблица составлена для напряжения 230 В (новый стандарт вместо 220). Теперь мы можем выбрать сечения кабелей для гаража на предыдущем рисунке. Предположим, что все светильники под потолком на 80 Вт, светильники на 36 В в яме по 100 Вт и розетки для ямы нам понадобятся для электрооборудования мощностью до 5 кВт.

Линия потолочных светильников потребляет в сумме 240 Вт, а для ямных светильников мы не можем использовать таблицу, так как напряжение трансформатора 36 В. Кроме того, в яме есть розетка под электроинструмент на 36 В. Поэтому мы исходим из максимальной мощности трансформатора, пусть она равна 500 Вт.

Рассчитаем ток по мощности: I = P/U = 500/36 = 14 А (с округлением в большую сторону).

Провод от трансформатора лучше вести медный, проводка закрытого типа – часть ее проходит по трубам в бетонном полу гаража. Поэтому нам подойдет кабель с жилой сечения 4.5 мм.кв, “четыре с половиной квадрата” на жаргоне электриков. Для ямных розеток мы тоже возьмем медный провод для закрытой проводки, это потребует, согласно таблице, 5.5 мм.кв.

На самом деле эти скрупулезные расчеты вовсе не пустяки, вы поймете это, как только окажетесь в магазине и начнете смотреть на ценники медных кабелей.

Итак, нам понадобится 8 м кабеля 4.5 мм.кв и 7 м кабеля 5.5 мм.кв. А также 9 м алюминиевого кабеля сечением 1.5 мм.кв для потолочных светильников, тоньше электрического кабеля практически не бывает в продаже. Выбираем и покупаем ближайшие сечения с округлением в большую сторону.

Алюминий мы выбираем потому, что он недорог, а потолочная линия практически ненагружена. Кабели следует выбирать в двойной изоляции и с изолирующими проводниками.

По току выбираем и автоматы. Для линии потолочных светильников 2.5 А, для линии розеток в яме 15 А, и остается трансформатор. Поскольку трансформатор трансформирует с тем же самым коэффициентом не только напряжения, но и токи, то мы можем легко подсчитать ток в первичной обмотке: 14 / (220 / 36) = 14*36 / 220 = 2.3 А. Подойдет автомат 2.5 А. Общий максимальный ток составит 20 Ампер и такой же должен стоять автомат. Остается только выбрать подходящее УЗО.

Оно должно быть рассчитано на проходящий ток не менее 20 А и ток срабатывания 10-20 мА, не больше! Приборы с исправной изоляцией имеют практически нулевой ток утечки.

Алгоритм распределения нагрузки по трем фазам

Как уже сказано, надо собрать всю однофазную нагрузку и распределить ее равномерно между фазами. Причем фокус в том, чтобы подобрать все так, чтобы мощные приборы, подключенные к одной фазе не вызывали отключение по перегрузке. Это возможно если суммарная мощность работающих устройств будет не больше номинала, или если эти приборы не будут работать одновременно.

Квартирный щит 380 В может быть и не очень большим

Общие принципы группировки нагрузки для автоматов

Сделать план трехфазного электрощита — распределить нагрузку между тремя фазами

Чтобы формировать группы было проще, составляете список линий и нагрузку на них. Должно быть указано помещение, название линии и мощность подключенной нагрузки. Глядя на эту таблицу, следуя описанным выше правилам, собираете группы. При этом надо еще следить чтобы нагрузка была распределена более-менее ровно.

Проверка групп

После того как вы на бумаге набросали группы, проводите проверку. Садитесь и думаете, что будет, если сработает каждый из автоматов, насколько катастрофичными будут последствия для каждого помещения.

Щит на 380 В для частного дома своими руками собрать можно, но надо сначала придумать как распределить нагрузку

Например, если в двухэтажном коттедже подключить все розетки первого этажа и освещение второго на один автомат, и освещение первого, розетки второго на другой, а технику на третий, то при срабатывании любого из автоматов ситуация будет аховой.

Вот в таком русле проигрываем ситуации с отключением каждого автомата. Желательно, чтобы в помещении оставались или рабочие розетки или они были в соседнем. Тогда, при необходимости, можно будет и оборудование подключить и освещение.

Как правильно рассчитать количество требуемых материалов

После создания схемы можно легко подсчитать количество розеток и выключателей. Сложнее с кабелем. Придется по схеме на внутренних стенах гаража нанести линии прокладки кабелей. После чего каждый участок замеряется рулеткой и складывается в общую сумму.

Обратите внимание, что у каждого шлейфа будет свое сечение проводов. Поэтому длина каждого участка рассчитывается по отдельности. Не забываем и о внешней линии: от столба до гаража

Обычно для этого используют медный кабель сечением 10 мм2. Его будет достаточно даже в том случае, если гараж переоборудуют в мастерскую

Не забываем и о внешней линии: от столба до гаража. Обычно для этого используют медный кабель сечением 10 мм2. Его будет достаточно даже в том случае, если гараж переоборудуют в мастерскую.

Что касается сечения кабелей для светильников, то здесь подойдет провод сечением 1,0-1,5 мм2. Для розеток надо подсчитать мощность оборудования и электроинструментов, которые будут к ним подключаться. Для этого суммируют мощности всех приборов, то есть определяется общая потребляемая мощность в независимости от того, будут ли инструменты одномоментно эксплуатироваться. Полученное значение увеличивается на 20%. Это так называемый запас прочности. Теперь надо обратиться к специальным таблицам, где показана зависимость потребляемой мощности и сечения электрического кабеля. На фото ниже одна из таких таблиц представлена.

Таблица соотношения потребляемой мощности и сечения электрической разводки Источник drive2.ru

Как показывает практика, для розеток подойдет кабель сечением 4 мм2. И это максимальное значение. Для многих электроинструментов будет достаточно и 2,5 мм2.

Если монтаж электропроводки в гараже будет проводиться открытым способом, то придется подсчитать количество крепежей и гофры или кабель-каналов. Конечно, лучше провести скрытую проводку с последующей отделкой стен. Проводов не будет видно, а значит, они не испортят внешний вид помещений. Единственное, что необходимо сделать, положить схему в надежное место, чтобы не потерять на случай, если в какой-то из стен надо будет забить гвоздь или вкрутить саморез. Чтобы не повредить уложенный кабель.

Возможные варианты освещения гаража

Электрификация гаража, который относится к классу подсобных помещений, представляет собой целый комплекс мероприятий. Для того чтобы лучше представлять себе выполнение каждого этапа этой работы, необходимо ознакомиться с видами ламп, которые можно использовать для освещения. У каждого из них есть свои достоинства и недостатки.

Виды осветительных приборов для гаража

Лампы накаливания — традиционный и весьма доступный вид освещения. Имеют низкую цену, но срок службы невелик. Жёлтый спектр излучаемого света и большое количество выделяемого тепла. КПД — не более 45%, потребляет много электроэнергии.

Лампы накаливания являются устаревшим видом осветительной техники и в настоящее время используются редко
Галогенные лампы — хорошо зарекомендовавшие себя светильники, излучающие ровный и яркий свет. Принцип работы такой же, как у «лампочки Ильича» — вольфрамовая нить накаливания разогревается в колбе, наполненной бромными парами. Галогенные светильники имеют длительный эксплуатационный срок — до 5 000 часов. Недостаток — чувствительность к перепадам напряжения в сети и большое количество потребляемой энергии. Эксплуатация без защитного плафона и появление жирных пятен на поверхности стеклянной колбы значительно сокращают срок службы.

Галогенные лампы нельзя трогать руками, иначе они быстро перегорят
Люминесцентные лампы. Довольно распространённый вид освещения для гаражей. Удобен тем, что даёт ровный, «холодный» свет. Расход электроэнергии значительно ниже, чем у ламп накаливания. Длительный срок службы. Принцип работы заключается в том, что люминофор, покрывающий внутреннюю поверхность колбы, светится под воздействием ультрафиолетовых лучей. К недостаткам относится повышенное содержание ртутных паров, которые могут причинить ущерб здоровью. Кроме того, при перепадах напряжения такая лампа может работать неравномерно, возникает эффект мерцания.

Люминисцентные светильники отличаются длительным сроком службы и потребляют меньше электроэнергии, чем лампы накаливания
Энергосберегающие лампы. Один из самых выгодных вариантов освещения. Отличается низким уровнем потребления электроэнергии, хорошей светоотдачей и длительным сроком службы. В продаже имеется большой выбор форм и цвета свечения (матовый, жёлтый, белый и т. д.). Недостатки — цена выше среднего уровня и ртутные пары, заполняющие внутренности лампы.

Энергосберегающие лампы (ККЛ) потребляют минимум электроэнергии, но дорого стоят и содержат пары ртути
Светодиодные светильники. Высокие эксплуатационные характеристики — низкое потребление энергии, долгий срок службы (до 100 тыс. часов), ровный, яркий свет. Огромным плюсом является безопасность таких ламп. Минус — высокая цена.

Правила создания схемы

Способ подключения гаража к электроснабжению будет зависеть от его месторасположения. В кооперативных гаражах к каждому боксу подведено электропитание. В такой ситуации владелец гаража самостоятельно разрабатывает схему электропроводки с учетом предельно допустимой мощности. Например, мощности 10А хватит только на то, чтобы пользоваться электрическим освещением и включать маломощные электроприборы. Мощность 16А позволит пользоваться приборами помощнее: например, бытовой электросваркой. А мощность 25А не предполагает каких-либо ограничений, и владелец гаража сможет использовать любой требуемый аппарат, работающий от сети.

Гаражи, располагающиеся на территории частного дома, обычно подключаются к электросети через общие автоматы. Зная, какое количество электроприборов потребляет электроэнергию в доме, можно будет рассчитать мощность электрооборудования, которое планируется подключать в гаражном помещении. Если планируется организовать свою домашнюю автомастерскую, то лучше подключить отдельную линию на 220В или 380В.

Схема проводки в гараже составляется с учетом того, какими электроприборами предстоит пользоваться в процессе эксплуатации помещения. Необходимо учитывать, какое количество лампочек будет гореть, и где они будут располагаться. Если гараж будет использоваться только для стоянки авто, то розеток и светильников лучше сделать по минимуму.

Нужно будет позаботиться о том, чтобы включить в схему устройство защитного отключения, которое предотвратит поражение током владельца помещения. Здесь необходимо учитывать ток нагрузки линии электропроводки, чтобы прибор смог сработать, когда это потребуется. Также нужно позаботиться о приобретении автоматических выключателей. Чтобы каждая линия была подключена автономно, нужно учитывать общую мощность подключаемых приборов и верно рассчитать сечение провода.

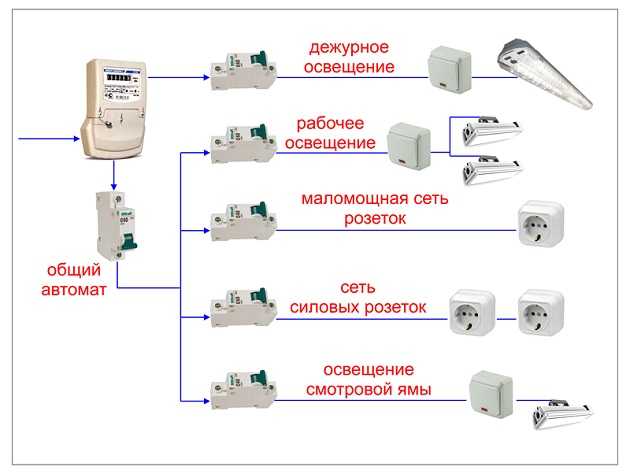

Простая схема включает в себя спаренные автоматические выключатели, одну или две розетки и несколько лампочек, которые управляются одноклавишным выключателем, то есть освещение будет регулироваться только им, и свет будет гореть везде сразу. Одна розетка также будет включена в цепь с лампочками, а другая — подключена к автомату. Таким образом, уходя из гаража, владелец будет уверен, что выключил свет и питание в розетках.

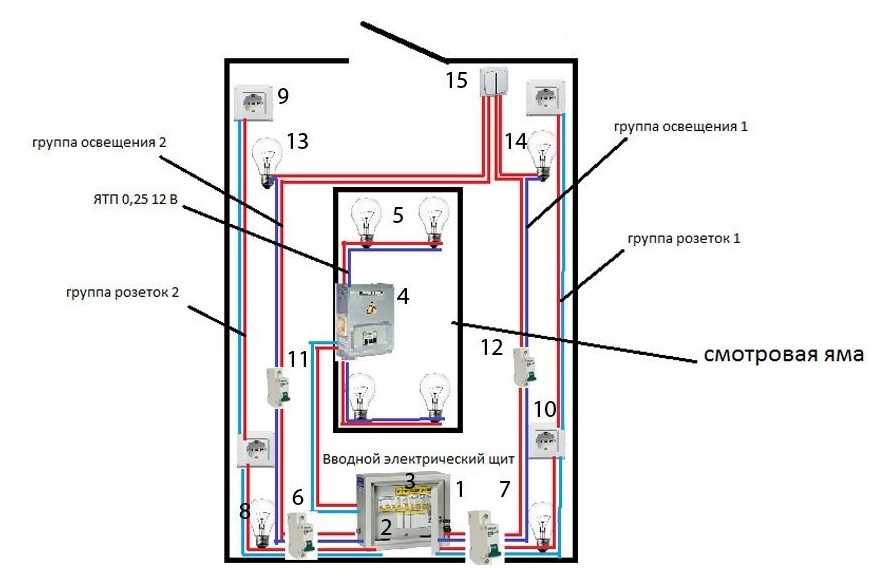

Схема электропроводки гаража со смотровой ямой будет несколько сложнее. В неё будут входить две группы освещения, две группы розеток, один электрический щит с вводным автоматом, УЗО и несколькими автоматическими выключателями.

Владелец гаража должен определиться с точкой ввода внешнего силового кабеля и местом установки щитка. При составлении схемы нужно учитывать, где будут располагаться светильники, розетки. Линии проводки должны прокладываться только в вертикальном или горизонтальном направлениях: переход из одного направления в другое осуществляется только под прямым углом.

Также необходимо обратить внимание на следующее:

Расстояние горизонтальных участков проводки от пола или потолка до углов гаража, проемов окон или дверей должно составлять не менее 15 см. То же самое касается и отопительных приборов.
Чтобы правильно рассчитать количество розеток, нужно помнить, что одна розетка рассчитывается на 6 квадратных метров. Розетки должны располагаться над полом на высоте 50-60 см.
Выключатели должны монтироваться на некотором расстоянии от дверных и оконных проемов и располагаться на высоте 1,5м от пола.
В смотровой яме розетки и выключатели для лампочек не устанавливаются.

5 этапов замены проводки в хрущевке

В принципе обновление и модернизация электропроводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основных пять этапов, которые вам помогут определить с чего начать:

Схема. Первым делом нужно составить схему электропроводки. Удобнее это делать на плане квартиры. На нём нанесите предполагаемое расположение всего электрооборудования и рассчитайте количество розеток и светильников, с примерным значением их мощности. Сечение жил. Рассчитать сечение жил проводов и кабелей можно вручную или с помощью нашего онлайн-калькулятора. При этом провод от счётчика до распределительной коробки рассчитывайте с учетом максимальной нагрузки, которая будет запитана от этой коробки с учетом всех последующих подключенных коробок и комнат. Последнее особенно актуально для владельцев больших квартир (3 или 4 комнатных) где несколько проходных комнат, часто их подключают шлейфом одна за другой через распредкоробки. Разметка. наступает этап разметки стен, где будут расположены выключатели, розетки, бра и прочее. Это поможет в расчётах длины кабелей и посчитать количество электроустановочных изделий, после чего можно составить смету на электропроводку и список закупок. Поиск каналов и прокладка новых линий

Принимая во внимание описанное выше, нужно провести замену старой проводки, штробление новых линий или подготовку к монтажу по полу, за ГК-конструкциями или в плинтусах. Монтаж проводки и сборка электросхем

После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника

Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.

Также отдельно стоит рассмотреть такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, потому что из-за обилия электроприборов повышается риск поражения электрическим током. В хрущевках всегда была двухпроводная электросеть, или т.н. система TN-C. Так как самому вмешиваться в схему электроснабжения дома запрещено, единственное что вам остается — дождаться, когда снабжающая компания (или управляющая организация) переоборудует электросети в вашем доме или подъезде. Отличным решением будет коллективное обращение жильцов дома.

Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.

Важно! Не заземляйте ничего на батареи отопления, водопроводные стояки и арматуру. Это неэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов. Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/

Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/.

Надеемся, после прочтения этой статьи вам стало понятно, как поменять электропроводку в хрущевке своими руками и где идет старая проводка. Учтите, если у вас нет опыта электромонтажных работ вы можете совершить ошибки. Поэтому не рекомендуется приступать к работе в таком случае. Лучше вызвать электрика, хотя бы для консультации.

Также читают:

Огромное количество россиян, белорусов и жителей других стран до сих пор живут в хрущевках. Конструкционные элементы, будь то фундамент, плиты перекрытий, лестничные марши, могут прослужить еще десятки лет. Но системы коммуникаций имеют значительно меньший ресурс, и, соответственно, нуждаются в ремонте или полной замене. Особого внимания в хрущевке требует электропроводка. Ее замена гарантирует безопасное и полноценное пользования всеми современными бытовыми приборами.

Ввод питания

На вводе устанавливается распределительный щиток. В некоторых случаях он монтируется с внешней стороны здания, что может быть обусловлено особенностями подвода электросети к гаражу.

«>
«>
«>
«>
«>
«>

Обычно щиток монтируют рядом со входом для удобства отключения при уходе из объекта. Щиток должен позволять разместить все требующиеся защитные и распределительные приборы. В щитке также размещается прибор учета электроэнергии (счетчик), если гараж находится на территории гаражного кооператива. На загородных участках обычно используется один счетчик на все постройки.

Щиток можно сделать своими руками из профиля и листового металла или приобрести готовое изделие.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

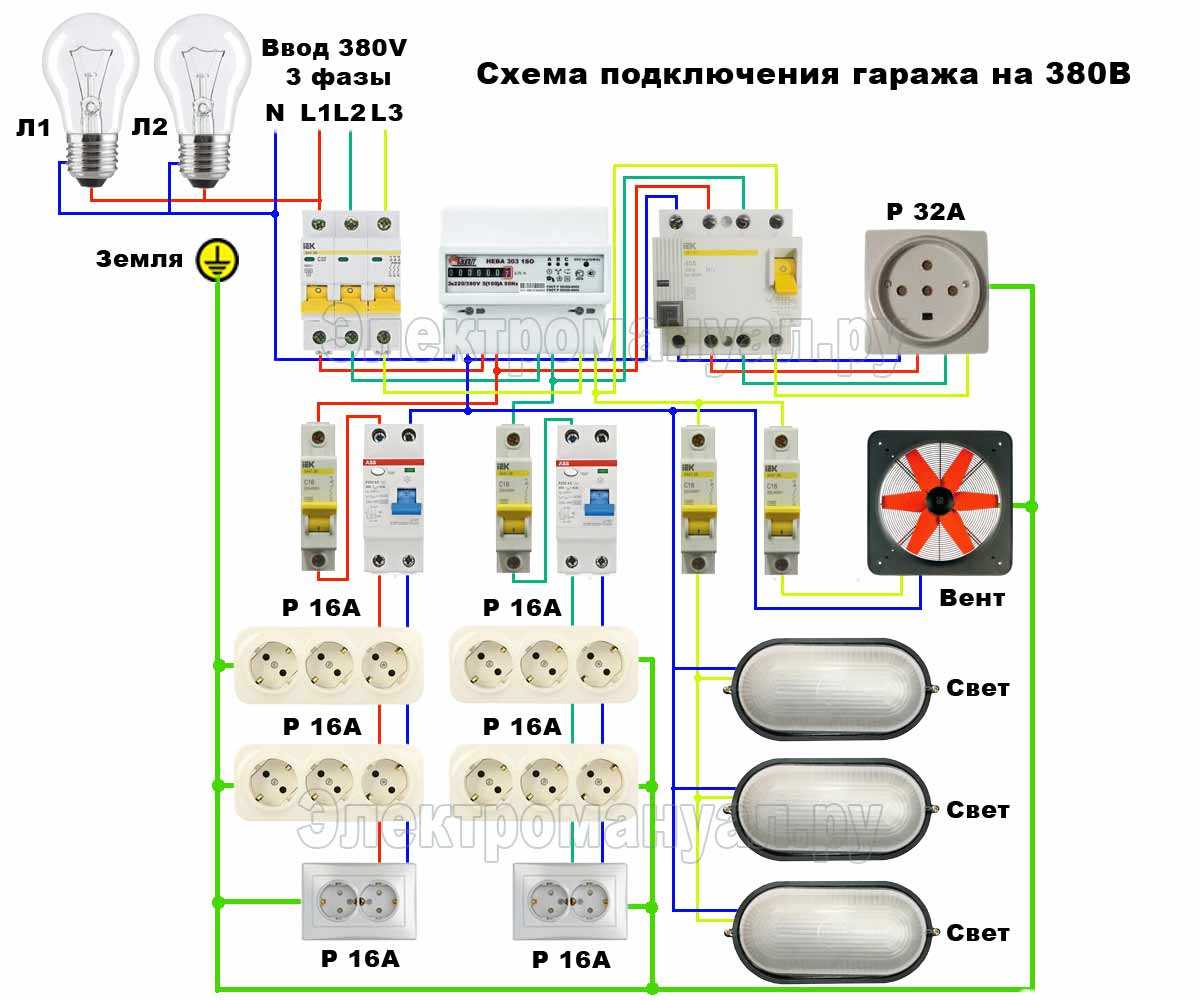

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Полезные рекомендации

Укладка проводки требует определенных знаний и опыта работы. Но руководствуясь несколькими рекомендациями и правилами, даже новичок справится с этой задачей.

При подключении осветительных приборов внутри гаража неплохо продумать освещение и снаружи. Для этого понадобится установить два отдельных выключателя или один двухклавишный.
Если подключение розетки производится шлейфом, то такая линия должна включать не более трех розеток.
Устройство защитного отключения защищает не технику, а человека. При коротком замыкании устройство за доли секунды разомкнет цепь и защитит от утечки тока.
Чтобы защитить цепь от перегрузки или короткого замыкания, используется автоматический выключатель.

Не допускается скрутка проводов, особенно из разнородных металлов. Вместо устаревшей скрутки с изолентой, необходимо использовать спайку и специальные наконечники, которые можно приобрести в магазине электрики.
Дополнительное заземляющее устройство, установленное на вводе в распределительный щит, увеличит безопасность работы с электроприборами. Для этого можно использовать металлические прутья диаметра 15-16 мм. Их необходимо соединить стальной лентой и вкопать в землю.

Если владелец пользуется погребом, то обязательно нужно провести вниз хотя бы один осветительный прибор. Неплохо поместить дополнительное освещение возле лестницы, чтобы спуск и подъем не сопровождался какими-либо проблемами.
Для ввода электропроводки внутрь гаража воздушным путем отверстие в стене необходимо сделать под наклоном наружу – это позволит предотвратить поступление воды с улицы внутрь.
При работе на высоте стоит использовать деревянные стремянки или специальные козлы и помосты. Нельзя использовать для подъема металлические бочки, столы, стулья и прочую мебель.

О том, как сделать освещение в гараже самостоятельно, смотрите далее.
