Всё о кабельных лотках. подробный обзор

Основные разновидности металлических кабельных лотков

В настоящее время наиболее распространены следующие типы кабельных лотков:

Закрытые (или кабельные короба). Отлично защищают магистраль от пыли, но исключают вентиляцию кабелей, а, следовательно, препятствуют их естественному охлаждению.
Перфорированные. При равной жесткости и прочности с лотками закрытого типа обеспечивают частичную вентиляцию кабельной трассы, что положительно сказывается на естественном охлаждении кабелей и проводов, но при этом кабельные перфорированные лотки хуже защищают магистраль от пыли.
Проволочные. Изготовленные из стальной оцинкованной проволоки, эти кабельные лотки наиболее легкие. Обеспечивают отличную вентиляцию кабелей и проводов, оставляют свободный доступ для ревизии и профилактических работ, требуют минимум аксессуаров и инструмента для монтажа.
Лестничные. По внешнему виду напоминают обычную лестницу. Состоят из продольных направляющих и поперечных перекладин. Лестничные лотки применяются для прокладки наиболее массивных магистралей. Часто используются для вертикальной укладки кабелей, поэтому получили второе название – «кабельросты». Не препятствуют естественной вентиляции, оставляют к трассе свободный доступ.

Каждый из вышеперечисленных типов кабельных лотков обладает собственными преимуществами и недостатками. Выбор того или иного типа осуществляется исходя из конкретных условий эксплуатации и особых требований к электромагистрали.

Типовые схемы крепления кабельного лотка

Типовые схемы крепления лотка с использованием шпилек и консолей (кронштейнов) к различным несущим поверхностям и опорам.

Крепление к стене:

Крепление лотка к полу:

Крепление лотка к потолку:

Крепление лотка с использованием шпилек (см табл.1):

*возможно размещение лотка в несколько ярусов *

Крепление между полом и потолком:

При проектировании и монтаже кабельных трасс (укладке лотков) необходимо учитывать максимальные нагрузки на крепежные и опорные элементы. Максимальные нагрузки для болтов и шпилек на разрыв указаны в табл.1. Максимальные весовые нагрузки на горизонтальные кронштейны указаны в табл.2. Выбор элементов опор и способа их крепления происходит с учетом местных условий и зависит от ваших предпочтений. В табл.3 указаны типоразмеры лотка и совместимые с ними горизонтальные консоли, кронштейны, планки (в графе совместимости указаны коды Сонета).

Табл.1 Шпильки, болты и разрушающая сила

Резьба шпильки или болта	Площадь поперечного сечения,мм2	Класс	прочности	шпильки	или болта	Разрушающая	нагрузка,	кН
3.6	4.6	5,6	5,8	6,8	8,8	9,8
М6	20,1	6,63	8,04	10	10.4	12,1	16,1	18,1
М8	36,6	12,1	14,6	18,3	19	22	29,2	32,9
М10	58	19,1	23,2	29	30,2	34,8	46,4	52,2
М12	84,3	27,8	33,7	42,2	43.8	50,6	67,4	75,9
М16	157	51,8	62,8	78,5	81,6	94	125	141
М20	245	80,8	98	122	127	147	203

Табл.2 Горизонтальные кронштейны и мах нагрузка на них

Тип, длинаНагрузка кг	SP	SPU	PCS	КПЛ
100мм	150кг	—	120кг	180кг
150мм	150кг	—	100кг	170кг
200мм	150кг	350кг	80кг	160кг
300мм	125кг	340кг	60кг	135кг
400мм	115кг	330кг	125кг
500мм	105кг	310кг	115кг
600мм	95кг	300кг	105кг

Табл.3 Типоразмеры лотка и совместимые с ними консоли, кронштейны, планки (на пересечении указаны коды Сонет для заказа)

Проволочный лоток	Кронштейн С- образный С200	Потолочная консоль PSC	Кронштейн к потолку PCS-xx	Кронштейн к потолку КР-1xx/Lxx	Настенная консоль CSxx
60×60	12569	17136	9495	9477	17132
100xXX	12569	17136	9495	9477	17132
150xXX	12569	27405	9495/9600	9477	27404
200xXX	—	17137	9495/9600/9480	9478	17133
300xXX	—	17138	9379	9487	17134
400xXX	—	27406	9379	9487	17135
500xXX	—	—	—	—	—
600xXX	—	—	—	—	—

Проволочный лоток	Настенный кронштейн SPxx	Настенный кронштейн усиленный SPUxx	Навесной кронштейн КПЛ	Планка опорная ПЛ	Перфошвеллер СНП
60×60	12565	27352	27357	27364	27386
100xXX	27351	27352	27357	27364	27386
150xXX	12566	27352	27358	27364	27386
200xXX	12567	27353	27359	27365	27387
300xXX	12567/12568	27353/27354	27360	27366	27387
400xXX	12568	27355	27361	27367	27387
500xXX	—	27355/27356	27362	27421	27387
600xXX	—	27356	27363	27422	27387

*Курсивом выделены позиции, в которых ширина лотка совпадает с шириной консоли или кронштейна.

Преимущества лотков для укладки кабеля

При выборе лотков для проводов, надо помнить плюсы металлических изделий — прочность и способность выдерживать серьёзные нагрузки. Конструкциям присущи и другие преимущества:

Простота монтажа. Не требуют дорогостоящих инструментов. Собираются с помощью стыковочных элементов или специальных соединений.
Широкий размерный ряд. Позволяют выбрать элементы, подходящие под требования клиента. Длина — 2 – 3 метра.
Надёжность. У подвесных лотков для кабеля загнутая верхняя кромка и закруглённая форма поворота, поэтому шансы повредить изоляционный слой провода сводятся к минимуму.
Наличие отверстий. Они позволяют выводить кабеля по всей длине трассы.
Устойчивость к внешним факторам. Металлический «канал» не деформируется в результате резких перепадов температуры.
Металлический лоток для прокладки кабеля обеспечивает дополнительную защиту от ударов, вибраций и атмосферных явлений.
Цена кабельного металлического короба с крышкой зависит от его вида и типа, но в целом остаётся доступной.

Если стоит выбор, где купить лотки для кабеля, выбирайте надёжного занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Виды крепежных элементов

Лотки для прокладки кабеля представляют собой монтажные конструкции из металла, благодаря которым фиксируются подвесные системы и каналы, с проходящими по ним проводами. Они отличаются крепостью, универсальностью и надежностью. Такие характеристики достигаются благодаря качественным держателям. От того, где находится трасса, напрямую зависит вид элемента крепежа:

Потолочные стойки.
Монтажная перфорированная лента.
Монтажный профиль и шпильки.
Специальные кронштейны и полки.

Потолочные стойки

Чаще всего лотки крепятся к поверхностям при помощи кронштейнов. Одна стойка способна разместить на себе несколько параллельных полок. Держатель фиксируется на потолке с помощью болтов, вкрученных на забивные анкера. Более крепкой считается система, в которой профиль, выполненный в форме буквы Г, устанавливается на закрепленные к потолку стойки. Они, в свою очередь, фиксируются болтами и анкерами.

С-образные подвесы отлично подходят в качестве крепления лотка. Они просты, надежны, имеют несколько точек крепления. Несущественным минусом можно считать то, что несущая способность конструкции немного снижается.

Для потолка из профилированного листа или дерева используют специальные кронштейны, имеющие отверстия под шпильки.

Крепление перфорированного лотка наиболее дешевый способ фиксации, имеющий определенные недостатки. К ним относятся: небольшая высота подвеса, ограничения по нагрузке, не всегда достаточная ширина коробов, трудности с увеличением монтажной конструкции. Монтаж ленты проводится болтами, вкручиваемыми в анкера. Фиксация к ленте осуществляется винтами, гайками, шайбами на стыках лотков и посередине.

Монтажный профиль и шпильки

Простой метод позволяет зафиксировать навес оцинкованными шпильками, между которыми располагается профиль для крепления лотка. Такой метод позволяет создавать системы с одним или несколькими ярусами. Если масса позволяет, то можно воспользоваться упрощенным вариантом и задействовать только одну шпильку. В таком случае навес крепится ровно посередине. С точки зрения экономии, это самый выгодный вариант. Но хотя он позволяет создать несколько ярусов, общий вес, который создают кабели, не должен превышать определенных лимитов. Довольно удобно выполнять быстрый монтаж шпилек на анкера.

Крепление лотка к стене

Популярный способ крепления лотка организуется за счет использования кабельных полок (консолей, кронштейнов настенных, кронштейнов консольных).

В свою очередь полки (кронштейны, консоли) могут крепиться напрямую к стене или на специальные стойки или профили, которые обеспечивают надежность и долговечность. Главным плюсом использования кабельных стоек при монтаже трассы на стену является возможность установки нескольких параллельных ярусов кабельных лотков для раздельной прокладки кабелей. Так кабельными стандартами, например, рекомендуется прокладывать оптические кабели отдельно от медных, что определяет необходимость монтировать несколько групп лотков параллельно.

При прокладке трассы в вертикальной плоскости возможно использование скобы-кронштейна.

Нажмите на картинку для перехода к соответствующей схеме

Крепление к стене с помощью кронштейна (полки, консоли)

Монтаж лотка на стену на С образном кронштейне

Монтаж лотка на стену с помощью скобы

Преимущества использование полок и кронштейнов:

Простота и быстрота монтажа
Прочность, надежность и высокая несущая способность конструкции
Универсальность:
- на базе одного профиля разной длины можно собирать настенные, потолочные и напольные конструкции с разной высотой подвеса и разной длиной полок;
конструкция многих консолей (кронштейнов, полок) позволяет крепить монтажные элементы как сверху, так и снизу от самой консоли;
возможность крепления лотков не только горизонтально, но и в вертикальном положении
Широкая номенклатура полок и консолей/кронштейнов под большой диапазон нагрузок — от малых до сверхвысоких.

Как подобный можно рассматривать метод крепления кабельных полок на стойки (монтажный профиль) прикрепленный вертикально к полу, потолку или другим элементам конструкции здания (строения).

Несущие конструкции: кабельные стойки и полки — здесь вы найдете дополнительную информацию про «классическую» ГЭМ-овскую конструкцию Полка-Стойка.

Защитные покрытия

Для того чтобы защитить металл от коррозии и преждевременного разрушения, отдельные элементы кабеленесущей системы подвергаются оцинкованию на заводах-изготовителях.

В стандартном исполнении лестничные лотки оцинковываются по Методу Сендзимира, при этом толщина цинкового покрытия составляет от 19 до 23 мкм. По согласованию с потребителем сталь может быть вскрыта методом горячего оцинкования погружением, в этом случае толщина покрытия составляет от 70 до 80 мкм. Дополнительно лестничные лотки и комплектующие к ним могут подвергаться окраске порошковым методом. Порошковая окраска не только усиливает стойкость изделий к воздействию внешних разрушающих факторов, но и выполняет эстетическую функцию, — современные технологии позволяют окрасить металл в любые цвета палитры RAL.

При выборе цинкового покрытия необходимо учитывать такой параметр, как потеря слоя цинка, который в свою очередь зависит от климатической зоны места эксплуатации, уровня влажности и наличия в рабочей среде агрессивных компонентов.

Если лестничные лотки изготавливаются из нержавеющей стали, дополнительных защитных покрытий не требуется.

Способы соединения лотков

Соединение лотков с применением Соединительной Планки (ПС).

Соединяемые Лотки (2) стыкуются вплотную. Соединительные Планки (1) крепятся изнутри к боковым стенкам смежных Лотков (2) 4-мя болтовыми комплектами через перфорационные отверстия, расположенные по боковым стенкам лотков: Болт (3) – изнутри, со стороны Планки (1), Шайба (4) – снаружи на Болт (3). Гайка (5) – снаружи, со стороны Лотка (2).На стык используются две Соединительные Планки (1) (Рисунок 1). Метизы, используемые для сборки: Болт (3) – М8х16; Гайка (5) – М8; Шайба (4)- М8.

Рисунок 1

Соединение лотков с применением Соединителя переходника (СП)

Соединяемые Лотки (3) стыкуются вплотную. Соединитель переходник(2) и Соединительная Планка (1) крепятся изнутри к боковым стенкам смежных Лотков (3) 4-мя болтовыми комплектами через перфорационные отверстия, расположенные по боковым стенкам лотков: Винт (4) – изнутри, со стороны Соединителя переходника (2) и Соединительной Планки (1), Шайба (5) – снаружи на Болт (4). Гайка (6) – снаружи, со стороны Лотка (3) (Рисунок 2). Метизы, используемые для сборки: Болт (4) – М8х16; Гайка (6) – М8; Шайба (5)- М8.

Рисунок 2

Соединение Лотка и Угла горизонтального (УГ)

Соединяемые Лоток (2) и Угол горизонтальный (1) стыкуются вплотную. В конструкции Угла горизонтального предусмотрены Соединительные Планки. Изнутри 2-мя болтовыми комплектами через перфорационные отверстия, расположенные по боковым стенкам, в следующей последовательности: Болт (3) – со стороны Соединительной Планки Угла горизонтального(1), Шайба (4) – снаружи на Болт (3). Гайка (5) – снаружи, со стороны Лотка (Рисунок 3). Метизы, используемые для сборки: Болт (3) – М8х16; Гайка (5) – М8; Шайба (4)- М8.

Рисунок 3

Соединение Лотка и Поворота вертикального внутреннего (ПВНУ)

Производиться аналогично Соединению лотка и Угла горизонтального (УГ) (Рисунок 4). Метизы, используемые для сборки: Болт (3) – М8х16; Гайка (5) – М8; Шайба (4)- М8.

Рисунок 4

Соединение Лотка и Поворота вертикального внешнего (ПВНЕ)

Производиться аналогично Соединению лотка и Угла горизонтального (УГ) (Рисунок 5). Метизы, используемые для сборки: Болт (3) – М8х16; Гайка (5) – М8; Шайба (4)- М8.

Рисунок 5

Соединение Лотка и L-профиля (LП) в качестве перегородки разделителя

L-профиль (1) поместить в Лоток (2), установив на требуемом расстоянии от борта Лотка (2). L-профиль (1) крепится к Лотку (2) болтовым комплектом через перфорационные отверстия с шагом 1,5м (рекомендуемый шаг) в следующей последовательности: Болт(3) и Шайбы (4) – изнутри и снаружи, Гайка (5) – снаружи, с нижней стороны Лотка (2) (Рисунок 6). Метизы,используемые для сборки: Болт (3) – М8х16; Гайка (5) – М8; Шайба (4)- М8.

Рисунок 6

Особенности монтажа

Эти особенности связаны с материалом строительной конструкции.

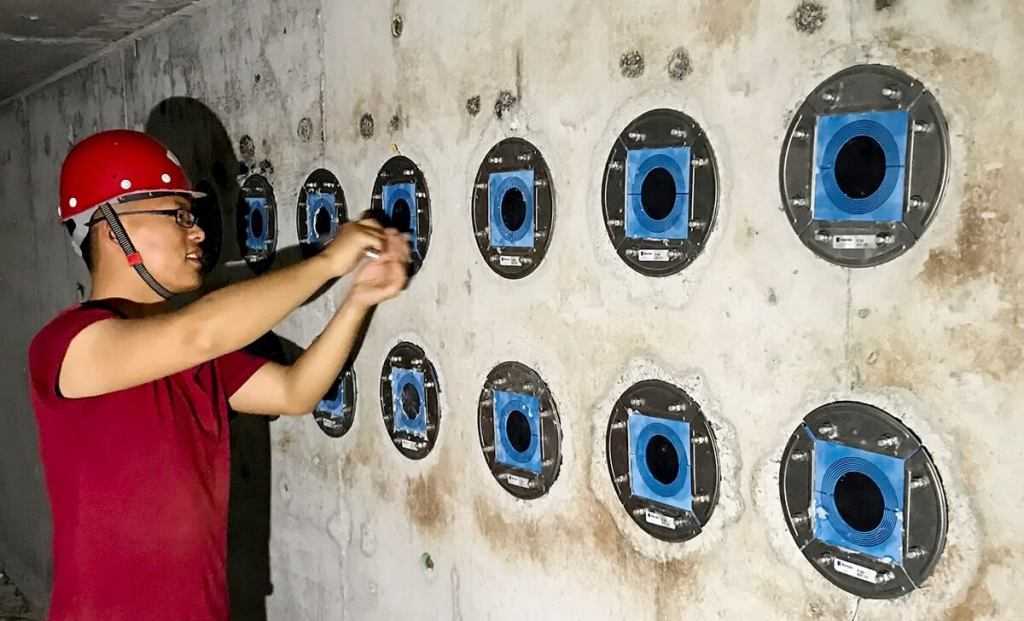

При прокладке кабелей в бетонных монолитных сооружениях огнезащитные проходки закладываются в опалубку, а потом заливаются бетоном.
В случае блочно-монолитного здания узлы пересечения уже заложены в блоки заводом-производителем.
Если у нас кирпичный дом, все кабели расположены в штробах. А в монолитном доме под проходки высверливаются отверстия с индивидуальным диаметром.

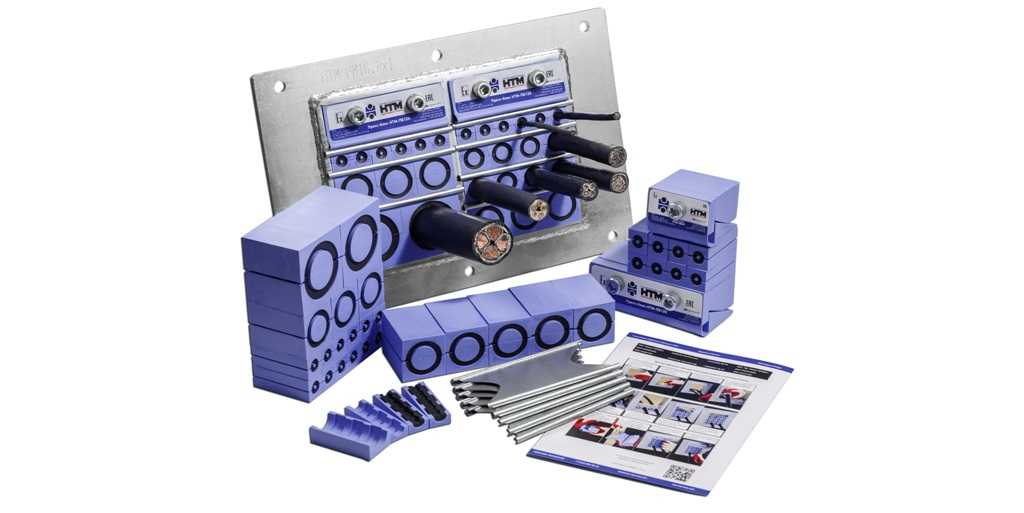

При строительстве здания проходки делают из огнезащитных подушек.

Исходя из этого, монтаж кабельных проходок не будет одинаковым для каждого здания.

Он всегда выполняется в индивидуальном порядке.

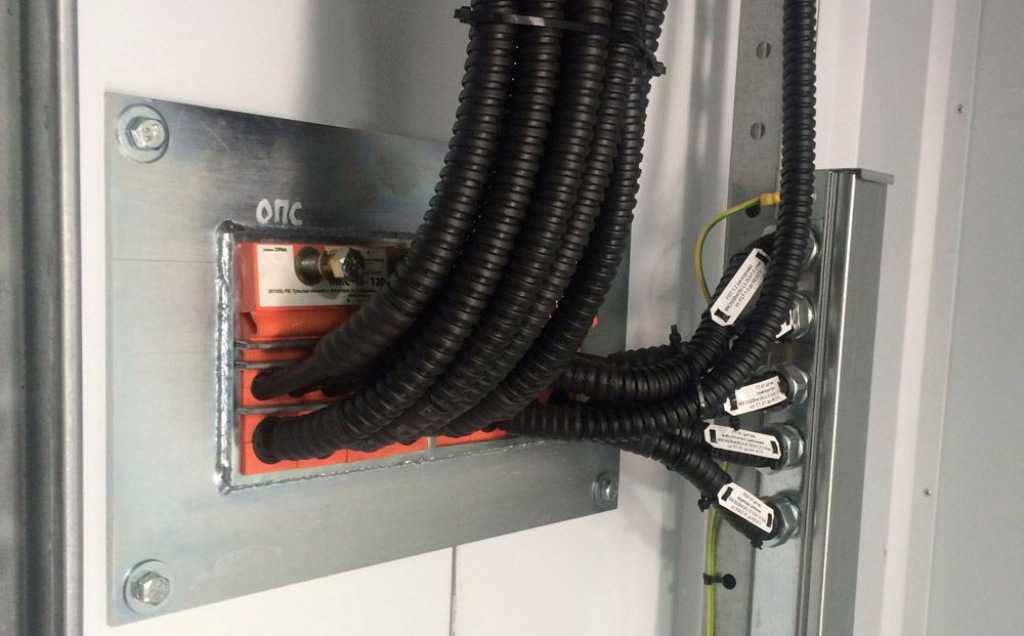

Еще один нюанс монтажа огнестойкого узла пересечения связан с кабельными трассами противопожарной автоматики.

Он состоит в том, что необходимость монтажа проходки в этом случае не обоснована.

И при желании с Вас никто за это не спросит. По крайней мере, не должен спрашивать.

А кабельные проходки работают в среднем 10-30 минут. Дальше, думаю, понятно.

Самовспучивающаяся противопожарная проходка здесь просто бессмысленна, так как она не играет никакой роли.

Разве только ради сертификата, который можно показать инспектору.

Но зачем столько хлопот, когда сгодится та же противопожарная пена.

Да, в этом случае она вполне подойдет.

И она тоже имеет сертификат пожарной безопасности. А обходится в разы дешевле.

Но тут, как говорится, решайте сами.

Расчёт заполняемости лотков

При выборе габаритных размеров лотка необходимо знать объем проводов и кабелей, которые будут в нем проложены. Согласно «Правил устройства электроустановок» (п2.1.61 изд. 7-е) «В коробах провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов 35% сечения короба в свету; для коробов с открываемыми крышками 40%.»

Существует несколько способов прокладки проводов и кабелей в лотках: рядами, пучками, пакетами.

Учитывая, что при прокладке провода или кабеля в лотке невозможно расположить вплотную, расчет площади определяется по формуле:

S = D2

S — площадь провода или кабеля
D — наружний диаметр кабеля

Для расчета общей площади нужно сложить сумму площадей всех проложенных проводов и кабелей:

S общ. = S1 + S2 + S3+…

Заземление проволочных лотков | Проектирование электроснабжения

Заземлению проволочных лотков необходимо уделять особое внимание. Проволочные лотки имеют некоторые особенности по сравнению с листовыми и лестничными лотками

Рассмотрим заземление и применение проволочных лотков с учетом нормативных документов.

Почему стоит применять проволочные лотки?

Проволочные лотки дешевле листовых и лестничных лотков.
По нагрузочной способности проволочные лотки практически не уступают листовым лоткам.
Монтаж проволочных лотков дешевле.
Проволочным лоткам не требуются дополнительные дорогостоящие аксессуары.
Проволочные лотки обладают хорошей электро-магнитной совместимостью (ЭМС).
Проволочные лотки обеспечивают лучшее охлаждение кабелей по сравнению с закрытыми коробами.
На проволочных лотках скапливается меньше пыли.

Хочу остановиться на ЭМС проволочных лотков. Проволочные, как и сплошные лотки, обладают хорошей электромагнитной совместимостью за счет создания эффекта «сетки Фарадея», тогда как неметаллические системы (ПВХ-короба) неэффективны против подавления электромагнитных помех. На одном из семинаров говорили, что проволочные лотки по ЭМС даже эффективнее обычных перфорированных и неперфорированных лотков и именно поэтому их повсеместно применяют сотовые операторы.

А сейчас непосредственно про заземление проволочных лотков.

Любые токопроводящие кабельные конструкции должны быть присоединены к системе уравнивания потенциалов. С листовыми и лестничными лотками в этом плане дела обстоят лучше. Дело в том, что у проволочных лотков соединения не обеспечивают нужную проводимость. В связи с этим приходится предусматривать дополнительные меры по их присоединению к системе уравнивания потенциалов.

Например, в каталоге DKC сказано, что присоединять необходимо через каждые 20м, но на семинаре озвучили цифру 10м, поэтому будем исходить из более жестких требований.

Для присоединения проволочных лотков к системе уравнивания потенциалов можно использовать клеммы заземления, как на картинке ниже.

Клеммы заземленя для проволочных лотков

Монтаж выполняется достаточно просто: клемма присоединяется к стенке лотка и через клемму пропускают провод. В точке присоединения провода к клемме заземления необходимо снять изоляцию.

Монтаж заземления проволочных лотков

В качестве провода можно использовать желто-зеленый провод ПВ3.

Как определить сечение проводника заземления проволочного лотка?

Я считаю, что заземление лотков — это дополнительная система уравнивания потенциалов. В связи с этим сечение медного провода должно быть 4мм2.

Согласно ТКП 339-2011 (п.8.7.19) или ПУЭ 7 (п.1.7.83):

К дополнительной системе уравнивания потенциалов следует подключать все доступные прикосновению открытые проводящие части стационарных электроустановок, сторонние токопроводящие части и нулевые защитные проводники всего электрооборудования.

Осталось определить, в каких точках присоединять наш провод ПВ3 к магистрали системы уравнивания потенциалов.

Есть такой документ «Инструкция по устройству сетей заземления и молниезащите».

Согласно этому документу:

Соединенные секции лотков, коробов, профилей, кабельных блоков и прогонов, стальных труб электропроводок, а также струны, тросы, полосы и т.п., служащие для прокладки кабелей и проводов и (или) защиты их от механических повреждений, должны образовывать непрерывную электрическую цепь и присоединяться к комплексной магистрали не менее чем в двух местах — в начале и в конце трассы; при длине этих конструкций менее 2 м допускается присоединять их к комплексной магистрали в одном месте.

Стоит заметить, что данное требование относится к взрывоопасным зонам. Несмотря на это, присоединение проволочного лотка в двух точках в помещении с нормальной категорией будет не лишним. Кстати, согласно ПУЭ (таблица 7.3.14) не во всех взрывоопасных зонах можно применять проволочные лотки.

Вывод: провод ПВ3-4мм2 прокладываем вдоль трассы проволочного лотка. Через каждые 10м присоединяем к лотку при помощи клемм заземления, а концы провода необходимо присоединить к СУП.

Поговорим об особенностях кабельных изделий?

Современные кабельные лотки изготавливаются из оцинкованной стали. Сталь – достаточно бюджетный, но несмотря на это, прочный и надежный материал, который легко поддается сплаву. Цинковое покрытие обеспечивает дополнительный уровень защиты от образования коррозии, тем самым увеличивая эксплуатационный срок изделия. В зависимости от назначения, кабельные лотки могут быть Листовыми (перфорированными и неперфорированными), проволочными и лестничными.

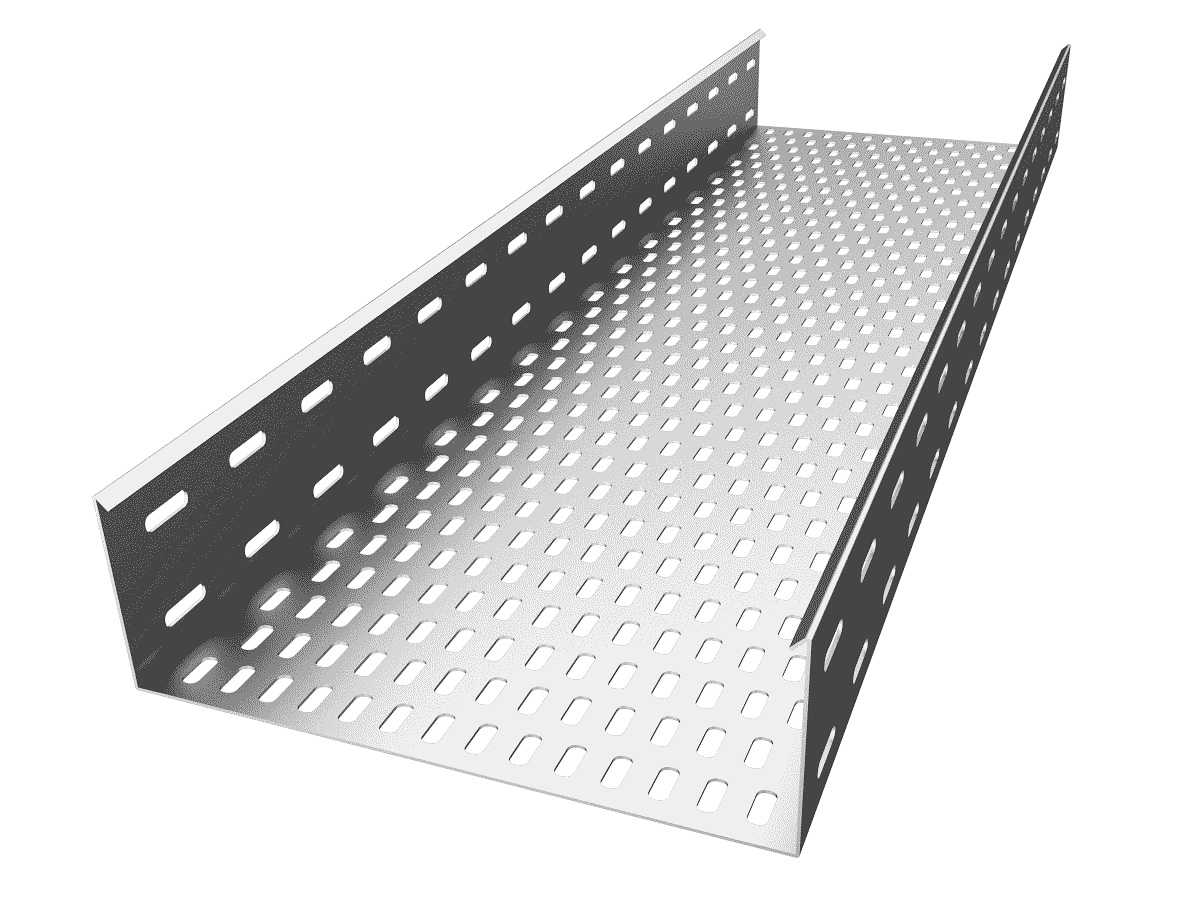

Перфорированные изделия, представляют собой канал из металла, который состоит из прямых элементов и перфорированной основы

Обратите внимание, что лоток данного вида можно использовать, как с крышкой, так и без нее. Крышка обеспечивает дополнительный уровень защиты от негативного воздействия со стороны окружающей среды

Таким образом, область применения изделий увеличивается. Чаще всего перфорированные лотки используют кабельных трасс и проводки с относительно слабым напряжением (до 1000 В).Из металлических неперфорированных лотков для электрокоммуникаций чаще всего используют простые стальные лотки. В основном – это рулонная или листовая сталь. В ходе изготовления изделия, использую специальную технологию – прокат. Она позволяет сгибать лист по краям до нужной высоты. Среди основных достоинств лотков – простота монтажа и крепления.

Преимущества использования:

Практичность и универсальность.
Простота монтажа.
Дополнительная защита кабелей и прочих электрических систем от механических повреждений и образования коррозии.
Высокая несущая способность.
Простота и надежность.
Широкий выбор ассортимента.
Вполне лояльная цена.
Долгий эксплуатационный срок.
Компактные размеры.

Кабельный лоток лестничного типа, также представляет собой конструкцию из металла, которая состоит из перфорированных боковых несущих и объединяющих их перемычек. Главными плюсами использования, являются: широкий выбор дополнительных аксессуаров, для простоты монтажа, хорошая вентиляция, небольшой вес конструкции, возможность самостоятельно осмотреть состояние кабеля.

Проволочный кабельный лоток состоит из сваренных между собой металлических проволок. С помощью изделий данного вида целесообразно прокладывать силовые, телефонные и телевизионные линии. Главная особенность проволочных кабельных лотков – способность выдерживать относительно небольшой вес. При выборе изделий следует ориентироваться на величину предстоящих нагрузок.

Монтаж электрических систем – дело серьёзное, и в некоторой степени его нельзя назвать безопасным. Грамотно уложенная и защищенная проводка поможет избежать проблем на производстве. Но самым главным достоинством выступает то, что защищенная проводка будет служить владельцу качественной, надежной и долгой работой.

Особым спросом пользуются кабельные изделия длиной 200-250 сантиметров и шириной до 600 сантиметров. Стоимость товара напрямую зависит от вида лотка, а также технологических особенностей производства. Не последнее место занимает популярность бренда. Отечественные лотки стоят на порядок дешевле зарубежных аналогов, хотя по качеству им не уступают.

Лотки для укладки кабеля бывают следующих видов:

сплошные,
перфорированные,
проволочные,
лестничные.

Сплошные лотки подходят для помещений с повышенной влажностью. Перфорированные металлические лотки имеют небольшой вес, что значительно упрощает монтаж. Используются для прокладки кабельных трасс с целью организации электрических систем в жилых, офисных и торговых помещениях. Проволочный кабельный лоток прокладывают в горизонтальном и вертикальном направлениях внутри помещений. Лестничный лоток отличается высокой несущей способностью и применяется для монтажа силовых кабелей в цехах, административных зданиях, жилых домах. Эксплуатируется в открытом пространстве.

Конструктивные особенности

Лестничные лотки относятся к наиболее нагруженным кабеленесущим системам, что обуславливает их значительное отличие от листовых и проволочных кабельных лотков в конструктивном отношении.

Основными элементами лестничного лотка являются продольные профилированные направляющие и поперечные перемычки «П»-образного сечения из холоднокатаной низкоуглеродистой стали, соединенные собой по типу лестницы (отсюда и название). В качестве вспомогательных элементов, соединяющих лестничные лотки в общую трассу, применяют дополнительные аксессуары (повороты, соединители, разветвители, тройники и т.д.) и крепежные элементы. Вес кабельной трассы ограничивается несущей способностью поперечных перекладин, а габариты – высотой бокового профиля лестничного лотка. Между собой элементы кабеленесущей системы собираются с помощью соединений «шип-паз», болтового или винтового соединения (реже – саморезными шурупами). В качестве опции с лестничными лотками могут поставляться крышки для предохранения кабелей от атмосферных осадков (при установке снаружи здания) и случайных механических воздействий.

Конструкция лестничных лотков и способы их крепления к перекрытиям зданий и сооружений позволяют размещать на них наиболее мощные, тяжелые кабели и провода. Крепление кабелей и проводов производится с шагом не более 500 мм. Конструктивно лотки лестничные могут быть рассчитаны на дополнительную прочность с учетом использования на них устройств механизированной прокладки электрокабелей.

Угловые секции при проектировании и монтаже кабеленесущей трассы выбираются исходя из минимального радиуса изгиба кабелей и проводов, имеющих максимальное сечение. Данные параметры выбираются из ГОСТов и ТУ производителей кабелей и проводов конкретного типа.

Кабельные лестничные лотки монтируются в соответствии с инструкциями изготовителя и должны обеспечивать надежную опору для размещения в них проводов и кабелей, исключая угрозу их повреждения. Поверхности компонентов кабеленесущей системы после монтажа не должны иметь острых кромок, заусенцев и прочих механических дефектов, способных повредить кабель или провод.

Лотки лестничного типа могут быть использованы для заземления. В этом случае они имеют собственную электрическую проводимость, обеспечивающую надежное уравнивание электрических потенциалов, и соединяются с заземляющим проводником (используются в качестве цепей защиты). Лестничные лотки и прочие элементы кабеленесущей системы не могут быть использованы для заземления, если их удельное поверхностное сопротивление равно или превышает 100 МОм.

Системы кабельных лестниц и лотков при нормальных условиях эксплуатации являются пассивными к воздействию электромагнитных полей и в отношении эмиссии.

Виды

Теперь стоит поговорить про то какие виды лотков бывает и как правильно их выбрать. Основных видов бывает всего 5:

Простые;
Парапетные;
Плинтусные;
Напольные;
Карнизные.

Каждый из них подходит под свой тип кабеля и служит его главной опорой. В простом нет ничего особенного, обычный лоток без всяких изысков, однако универсальный, и легок в применении.

Парапетные устанавливаются на ровне рабочего стола и служат как бы рабочим устройством, чем отдельным прибором, имеет два разделителя для проводов, их монтаж производится непосредственно в саму розетку.

Плинтусные, как понятно из названия, данный лоток устанавливается под плинтусом, что делает его монтаж сложнее чем остальные, ведь придется изрядно, помучится, чтобы вставить провода в маленькую щель между бетоном и пластиной. Пожалуй, самый неудобный вид-это напольный, его провода буквально болтаются под ногами, что пол беды, так еще и установка, также не совсем проста в процессе.

И наконец самый популярный вид карнизный. Он является самым востребованным, так как устанавливается не сложно и расположен в удобном для всех месте. Однако стоит учитывать некоторые нюансы при монтаже данного вида.
