Как сделать usb вентилятор из подручных средств. делаем usb вентилятор в домашних условиях своими руками вентиляция из кулера от компьютера cвоими руками

Идея №2 – Используем моторчик

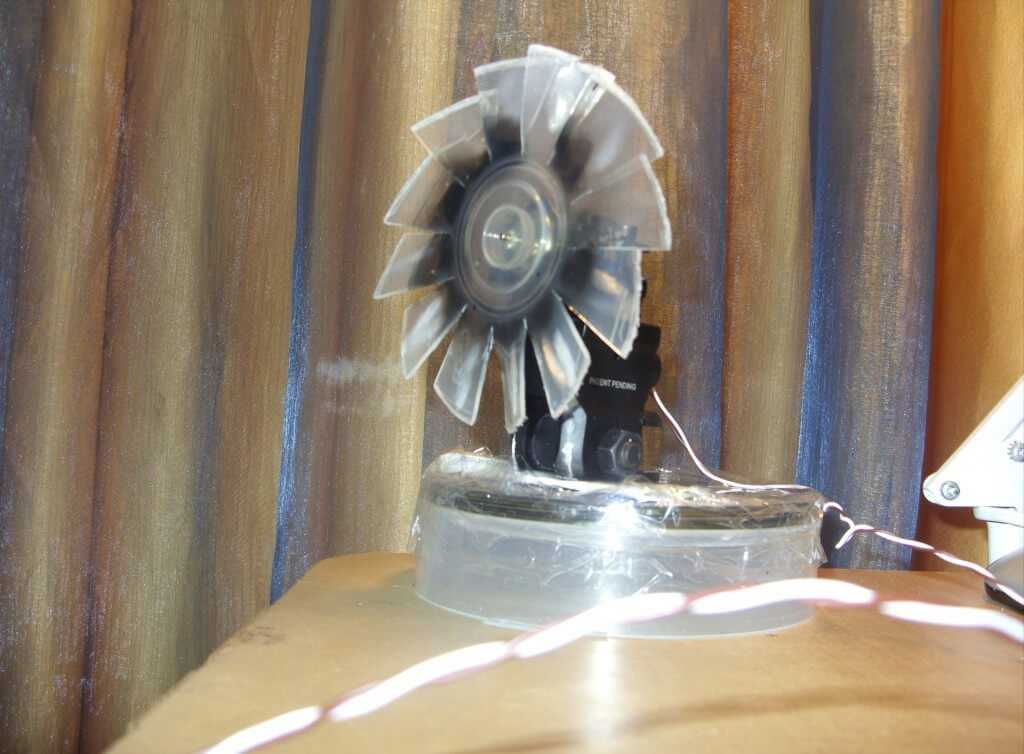

Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками. Мотор для такой самоделки стоит выбирать с рабочим напряжением примерно 5 Вольт, можно чуть больше. Если взять мотор на более низкое напряжение, то по цепи потечет слишком большой ток и мотор быстро выйдет из строя.

Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится изготовить крыльчатку (лопасти).

Чтобы ее сделать рекомендуем использовать обыкновенный CD-диск. Расчерчиваем его на 8 равных частей и аккуратно прорезаем хорошими ножницами, чуть не доходя до центра. Далее разогреваем диск (удобно это делать зажигалкой), и когда пластик станет эластичнее, выгибаем лопасти под равным углом (как показано на фото).

Если крыльчатку выгнуть недостаточно, то во время вращения диска воздушный поток создаваться не будет. Однако если переусердствовать, то самоделка так же будет работать плохо и нестабильно.

Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска нужно вставить обыкновенную, обрезанную до нужного размера, пробку от шампанского, которую необходимо насадить на вал мотора. Далее переходим к созданию подставки USB вентилятора для ноутбука.

Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура юсб, как и в прошлом варианте, тщательно изолируем скрутку и переходим к испытаниям.

Наглядные видео инструкции:

USB-вентиляторы: особенности

Такую модель будет сделать непросто. Это отличный вариант для индивидуального охлаждения при работе за компьютером. Такое устройство получается с достаточной мощностью, а также потребление энергии ненамного больше. Для устройства этой конструкции потребуется:

пара компакт-дисков для компьютера;
шнур с USB-вилкой;
провода;
старый моторчик, такие обычно устанавливают на детских игрушках;
винная пробка;
картон цилиндрической формы;
клей и ножницы.

Первым делом диск разрезается на лопасти. От наличия лопастей зависит мощность потока воздуха, чем их больше, тем сильнее будет обдувать, но и сами сегменты не должны быть маленькими.

Разрезается только один диск, второй будет использоваться в качестве подставки.

Они должны быть повернуты в одну сторону. Когда диск с лопастями будет готов, в его центр вставляется пробка, и в ней проделывается отверстие.

Для того чтобы сделать провод пригодным к использованию, с одного конца USB-шнура снимается наружная обмотка, под которой находится 4 проводка. Парные можно отделить, подсоединить к моторчику и заизолировать.

Работая летом за компьютером, или просто на отдыхе иногда хочется слабого ветерка, «локальной» прохлады. Воздушный поток офисного кондиционера не создает того милого комфорта, получаемого от слабого и направленного дуновения, которое обеспечивает мини-вентилятор. Своими руками очень просто смастерить такое устройство.

Клей, картон, моторчик от игрушки

Для изготовления маленького пропеллера понадобится кусок гофрокартона 30×30 см.

Опору клеим в 2–3 слоя, площадь не меньше двух ладоней. Стойку для двигателя делаем в виде призмы высотой 10–15 см. Для раскроя воспользуемся канцелярским ножом. Гнем конструкцию по линейке.

Как сделать мини вентилятор прочным и устойчивым? Воспользуемся клеевым пистолетом. Никакой другой клей не позволит выполнить соединение так же надежно.

Далее самое сложное: пропеллер. Центральную втулку не обязательно изготавливать из дерева или пластика. Вырезаем ее из того-же картона.

Соединяем термоклеем, причем как можно гуще: конструкция должна получиться монолитной. Лопасти можно сделать из более тонкого картона. Подойдет упаковка от аксессуара для мобильного телефона.

Это самый ответственный элемент: лопасти должны быть абсолютно одинаковыми по форме и весу. Иначе ваш пропеллер будет вибрировать при работе, и быстро развалится.

Лопасти приклеиваем (тщательно) на картонную втулку, соблюдая аэродинамику. Плоскости должны быть развернуты на 30–45 градусов в противоположные стороны. Для простоты конструкции, мы собираем USB вентилятор своими руками с двумя лопастями. Их легче отбалансировать, а с охлаждением такой пропеллер справится не хуже трехлопастного.

Пробный запуск и балансировка

Проделываем отверстие в самом центре втулки (с помощью шила), насаживаем на ось моторчика, проводим тестовое включение. Разумеется, перед сборкой необходимо согласовать угол атаки лопастей с направлением вращения моторчика. Иначе вентилятор будет дуть в обратную сторону. Если присутствует вибрация — пропеллер легко отбалансировать, просто подлезая лопасти. Убедившись в том, что пропеллер крутится ровно, и дует куда требуется, приклеиваем моторчик на стойку. Клея не жалеть!

Соединяем шнур USB с питающими проводами двигателя. Конечно, лучше сделать это с помощью паяльника, но учитывая мизерную мощность — можно обойтись простой скруткой. Главное, не забыть заизолировать соединение с помощью изоленты или скотча.

Как сделать вентилятор своими руками, как сделать лопасти

Вы сидите за компьютером, за окном лето, кондиционера нет. Рука уже устала бесконечно обмахиваться газетой, а пот со лба капает на клавиатуру.

Знакомая ситуация? Если нет лишних денег, поможет самодельный вентилятор. Чтобы его смастерить, не нужно бежать в магазин за деталями. Все необходимое для воздуходувки есть в доме.

Не знаете, как сделать бесплатный вентилятор в домашних условиях? Следите за текстом!

Из чего состоит воздушный охладитель:

двигатель
лопасти для вентилятора
подставка
источник питания

Последний пункт можно опустить, если вы будете делать USB вентилятор своими руками. В компьютере есть напряжение 5 вольт. Вам потребуется кабель для подключения принтера, старая «мышь», или любое ненужное устройство со шнуром USB.

Если вы любитель самоделок — наверняка в доме есть полезный хлам. В противном случае, вам незачем знать, как сделать вентилятор своими руками.

В коробке с ненужными запчастями не найден электродвигатель? Можно сделать вентилятор из моторчика от старого дисковода или сломанной игрушки. Рассмотрим несколько примеров, как сделать мини вентилятор из подручных материалов.

Клей, картон, моторчик от игрушки

Для изготовления маленького пропеллера понадобится кусок гофрокартона 30×30 см.

Как можно охладить процессор ПК, ноутбука

Перегрев процессора в ноутбуках, настольных компьютерах существенно увеличивает нагрузку на все системные элементы. Чтобы уменьшить тепловыделение, снизить энергопотребление, необходимо:

проверить состояние системы охлаждения, выполнить очистку;
уменьшить нагрузку на ЦПУ;
разогнать кулер процессора;
заменить термопасту;
установить дополнительные кулеры.

Уменьшить тепловыделение процессора можно также в настройках BIOS операционной системы. Это наиболее простой и доступный способ, не требующий особых временных затрат, физических усилий.

Существуют специальные технологии, которые снижают частоту работы ЦП при простое. Для AMD процессоров технология получила название Cool’n’Quite, для Intel — Enhanced SpeedStep Technology. Рассмотри, как ее активировать.

В Windows 7 необходимо перейти в «Панель управления», выбрать раздел «Электропитание». В открывшемся окне проверить, какой режим активный: «Сбалансированный», «Высокая производительность», «Экономия энергии». Для активации технологии можно выбрать любой, за исключением «Высокая производительность». В Виндовс ХР необходимо выбрать «Диспетчер энергосбережения».

Настройки энергосбережения должны быть включены в БИОСе, если их нет, то можно загрузить параметры по умолчанию.

Не менее важно уделить внимание системе вентиляции корпуса. Если система охлаждения работает исправно, регулярно выполняется ее очистка, но ЦПУ по-прежнему греется, то необходимо посмотреть, нет ли на пути выхода потоков воздуха препятствий, к примеру, не закрыты ли они толстыми шлейфами проводов

В системном блоке, корпусе ПК должно быть два–три вентилятора. Один — на вдув на передней стенке, второй — на выдув на задней панели, что в свою очередь обеспечивает хороший воздухопоток. Дополнительно можно установить вентилятор на боковую стенку системного блока.

Если системный блок ПК стоит в тумбочке внутри стола, то не закрывайте дверцы, чтобы нагретый воздух выходил наружу. Не стоит закрывать вентиляционные отверстия корпуса. Располагайте компьютер в нескольких сантиметрах от стены, мебели.
Для ноутбука можно приобрести специальную охлаждающую подставку.

В продаже имеется большой выбор универсальных моделей подставок, которые подстраиваются под габариты, размер лептопа. Теплоотводящая поверхность, встроенные в нее кулеры будут способствовать более эффективному теплоотводу, охлаждению.

Работая на ноутбуке, всегда следите за чистотой рабочего места. Вентиляционные отверстия не должны быть ничем закрыты. Лежащие рядом предметы не должны препятствовать циркуляции воздуха.

Для ноутбуков также можно выполнить разгон кулера. Поскольку в ПК установлено минимум три вентилятора (на ЦПУ, видеокарте, встроенном накопителе), а в большинстве моделей лептопов имеется только один. Второй может быть установлен, если стоит мощная видеокарта. При этом разогнать кулеры можно:

через специальные утилиты;
через BIOS.

Перед увеличением скорости вентилятора в первую очередь нужно провести чистку кулера, элементов материнской платы от пыли.

Очищение системы охлаждения ноутбука, стационарного ПК стоит проводить хотя бы раз в шесть–семь месяцев.

Можно ли подключить кулер к флешке?

Есть флешка Toshiba 4gb без корпуса, хочу подключить к ней кулер от GeForce2

Toshiba TransMemory U3 4GBAgp Inno3D GeForce2 Mx400 64bit

Как это лучше сделать? Какие могут быть противопоказания? Или можно смело напрямую пустить на питание? Обидно второй раз расставаться с этой флешкой

Вопрос задан более трёх лет назад
12161 просмотр

Признаюсь, уже эксперементировал на стационарке. Прикладывание проводов к флешке, воткнутой в усб, кулер крутился очень даже шустро, но работоспособность флехи не проверял. Руки не тем были заняты))

НО это стационарник (как писали выше о разнице тока), с ноутбуком так эксперементировать не возжелал и задался этим вопросом на хабре. В четверг загляну к девушке, у нее есть подобный зарядник от старого яПоноплеера.

П.С. про торможении кулера и увеличении тока стоит запомнить. Бывает грешу этим, а оказывается опасно. Резистор в таком случае спасает?

> НО это стационарник (как писали выше о разнице тока), с ноутбуком так эксперементировать не возжелал и задался этим вопросом на хабре. Замерьте ток амперметром (вставив его в разрыв цепи питания). По стандарту, и ноутбук, и стацонарник, должны отдавать не менее 500mA.

> П.С. про торможении кулера и увеличении тока стоит запомнить. Бывает грешу этим, а оказывается опасно. Резистор в таком случае спасает? Сопротивление ограничит ток, забираемый двигателем из USB, т.е. скорее всего спасет. Но при этом, вентилятор будет крутиться медленнее в нормальном режиме (из-за падения напряжения на сопротивлении).

>Замерьте ток амперметром (вставив его в разрыв цепи питания).

Красиво говорите, только молодому уму не понятно. Есть мультиметр, делаю по аналогии с картинкой результат по нулям, кулер не крутится. Положение мультиметра на DCA 200m (как я понимаю, это 200миллиампер). Что я делаю не так? Мультимерт не «тянет»??

Не совсем понятно, что вы хотите получить в итоге. Если считаете, что флешка перегревается, и ее нужно охлаждать, и вас не пугает то, что габариты кулера в разы превосходят габариты флешки, то пожалуйста! 1) Убедитесь, что поверхность чипа — самый выступающий элемент на плате (мне, например, кажется, конденсаторы С5 и С2 выступают сильнее) 2) Установите радиатор, не забыв про термопроводящую пасту/клей. Как вы его будете крепить — ума не приложу Убедитесь, что радиатор не замыкает ничего. 3) Прикрутите сверху вентилятор. Питание на него можно подать прямо от USB, ничего сгореть не должно.

Если это моддинг-проект, и нужно просто установить вентилятор, чтобы он красиво крутился — только пункт 3.

Да, «моддинг-проект», если можно так сказать)))

Ответ довольно раскрытый, приятно было прочесть, но ниже более точно меня поняли про питание.

Пошаговая сборка USB хаб из старого монитора

Порой для работы за компьютером не хватает нужного количества USB- портов при избытке USB — устройств. Чтобы решить эту проблему, есть два варианта.

Первый – отсоединить ненужные устройства на данный момент, освободив, таким образом, USB – порт. Второй – приобрести хаб или концентратор USB – устройство с несколькими портами. Разнообразные виды имеются в продаже.

Концентратор можно смонтировать самостоятельно из вышедшего из строя монитора компьютера или телевизора.

Преимущества использования USB хаба

Использование USB хаба расширяет функциональную деятельность компьютера. Увеличение портов USB уменьшает износ разъемов. Кроме этого, экономится время.

Не отвлекаясь на переключение устройств, можно быстро и качественно работать. Если системный блок установлен под столом, установив хаб USB, не нужно нагибаться, чтобы искать разъем.

Просто можно установить самодельный концентратор рядом с монитором компьютера.

Как собрать концентратор USB

Для работы понадобятся:

Панель из монитора с USB- разъемами;
Провода;
Паяльник.

Берется концентратор от непригодного монитора LG или Samsung, освобождается от лишних проводов. В результате получается небольшая панель.

В наличии – 4 порта USB и один USB тип В. Если подключить его напрямую к компьютеру, то ПК ничего не видит. Сбоку на панели есть разъем, к нему подключено питание 5 вольт и два центральных – заземление.

Проверив работу, можно взять питание от самого порта USB к компьютеру, непосредственно припаивая провод на плате. Так соединятся USB и питание компьютера.

Концентратор должен определиться при подключении порта USB.
Таким образом, из концентратора от старого монитора получился новый USB девайс.

В данном концентраторе стоит версия 1.1, которая работать будет медленно. Если усилить дополнительной платой, то скорость передачи данных увеличится. Хаб вставляется в коробочку и можно работать.

К стационарному USB — порту можно подключить несколько хабов. По теории – 127 устройств в один порт. Но необходимо помнить, что передача данных распределяется между всеми устройствами. Поэтому, скорость может замедлиться.

Распиновка кулера: подключение 3 pin и 4 pin вентилятора

У каждого дома скопилось немало компьютерных вентиляторов: кулеров от процессора, видеокарты и блоков питания ПК. Их можно поставить на замену сгоревшим, а можно подключить к блоку питания напрямую. Применений этому может быть масса: в качестве обдува в жаркую погоду, проветривание рабочее место от дыма при пайке, в электронных игрушках и так далее.

Вентиляторы обычно имеют стандартные размеры, из которых на сегодняшний день наиболее популярными являются 80 мм и 120 мм кулеры. Подключение их также стандартизировано, поэтому всё что вам нужно знать — это распиновку 2, 3 и 4 контактного разъёма.

На современных системных платах на базе шестого или седьмого поколения процессоров intel, как правило, распаяны только 4 pin разъёмы, а 3 pin уже уходят в прошлое, так что мы увидим их только в старых поколениях кулеров и вентиляторов. Что касается места их установки — на БП, видеоадапторе или процессоре, это не имеет никакого значения так как подключение стандартное и главное здесь цоколёвка разъёма.

Распиновка проводов кулера 4 pin

Здесь скорость вращения можно не только считывать, но и изменять. Это делается при помощи импульса от материнской платы. Он способен в режиме реального времени возвращать информацию на тахогенератор (3-х штырьковый на это неспособен, так как датчик и контроллер сидят на одной ветке питания).

Распиновка разъёма кулера 3 pin

Наиболее распространённый тип вентилятора — 3 пин. Кроме минуса и 12 вольтового провода здесь появляется третий, «тахо»-проводок. Он садится напрямую на ножку датчика.

Черный провод — земля (Ground/-12В);
Красный провод — плюс (+12В);
Желтый провод — обороты (RPM).

Распиновка проводов кулера 2 pin

Простейший кулер с двумя проводами. Наиболее частая цветность: чёрный и красный. Чёрный — рабочий «минус» платы, красный — питание 12 В.

Здесь катушки создают магнитной поле, которое заставляет ротор крутиться внутри магнитного поля, создаваемого магнитом, а датчик Холла оценивает вращение (положение) ротора.

Как подключить 3-pin кулер к 4-pin

Для подключения 3-pin кулера к 4-pin разъему на материнской плате для возможности программной регулировки оборотов служит вот такая схема:

Полезное: Распиновка и схема бензонасоса с реле ВАЗ

При прямом подключении 3-х проводного вентилятора к 4-х контактному разъёму на материнке вентилятор будет всегда вращаться, потому как у материнской платы не будет возможности управления 3 pin вентилятором и регулировки числа оборотов кулера.

Подключение кулера к БП или батарейке

Для подключения к блоку питания используйте штатные разъёмы, если же нужно изменить число оборотов (скорость) — нужно просто уменьшить подаваемое на кулер напряжение, причём делается это очень просто — переставлением проводков на гнезде:

Так можно подключить любой вентилятор и чем меньше напряжение — тем меньше скорость, соответственно тише его работа. Если компьютер не особо греется, но очень шумит — можете воспользоваться таким методом.

Для запитки его от батарей или аккумуляторов просто подайте плюс на красный, а минус на чёрный провод кулера. Вращаться он начинает уже от 3-х вольт, максимум скорости будет где-то на 15-ти. Больше напряжение увеличивать нельзя — сгорят обмотки мотора от перегрева. Потребляемый ток будет примерно 50-100 миллиампер.

Устройство и ремонт кулера ПК

Для того чтобы разобрать вентилятор, нужно снять наклеенный шильдик со стороны проводов, открыв доступ к резиновой заглушке, которую и извлекаем.

Подцепим пластмассовое или металлическое полукольцо любым предметом с острым концом (нож канцелярский, часовая отвёртка с плоским шлицем и т.п.) и снимаем с вала. Взору открывается моторчик, работающий от постоянного тока по бесщёточному принципу. На пластиковой основе ротора с крыльчаткой по кругу вокруг вала закреплен цельнометаллический магнит, на статоре — магнитопровод на медной катушке.

Затем почистите отверстие под ось и капните туда немного машинного масла, соберите обратно, поставьте заглушку (чтоб пыль не забивалась) и пользуйтесь уже гораздо более тихим вентилятором дальше.

У всех таких вентиляторов бесколлекторный механизм вращения: это надёжность, экономичность, бесшумность и возможность регулировки оборотов.

У современных кулеров разъёмы имеют гораздо меньший размер, где первый контакт пронумерован и является «минусом», второй «плюсом», третий передаёт данные о текущей скорости вращения крыльчатки, а четвёртый управляет скоростью вращения.

42— 4,76

НАЖМИТЕ ТУТ И ОТКРОЙТЕ

Как сделать вентилятор из обычного электромоторчика

Наверное, самый простой и быстрый способ обзавестись собственноручно собранным вентилятором-самоделкой, это найти обычный моторчик, который чаще всего встречается в игрушках.

Стандартный электромоторчик из игрушки

Заказать такую вещицу не составляет труда. Тем более, сегодня, не останавливаясь ни на минуту, курсируют караваны разных безделушек из Поднебесной. А если нет – то достаточно купить недорогую игрушечную машинку и снять с нее моторчик.

Но ждать невозможного от такого устройства точно не стоит. Скорее, оно сможет лишь несильно гонять воздух. Но для настольной модели вполне сойдет. У него получится обдувать лицо сидящего за компьютером.

Для такого вентилятора можно использовать абсолютно все, что угодно. Основными частями будут:

лопасти;
мотор;
кнопка включения/выключения;
подставка;
система питания.

В остальном, предел идеи будет заключаться только в границах фантазии.

После того, как мотор будет готов к использованию, есть смысл позаботиться о питании. Это могут быть батарейки, как и в игрушке, для которой моторчик предназначался. Но, определенно, такая энергия не прослужит долго. Однако есть и плюс – устройство сохранит компактность и мобильность.

Второй вариант – это питание от сети. Но в этом случае нужно не перестараться. Прямое подключение через вилку – верный путь к тому, чтобы моторчик сгорел. Так что не стоит экспериментировать, стараясь раскрутить двигатель до больших оборотов. На игрушках электромоторчики рассчитаны обычно на 3-4,5 Вольта, а желание дать большее вращение за счет мощных источников энергии, во-первых, быстро посадит источник (если это батарейка), во-вторых, серьезно снизит ресурс вентилятора вплоть до поломки. Двигатель начнет греться, могут оплавиться щетки.

Но вот современные зарядные устройства преобразуют напряжение в сети, снижая его до заданных параметров. Можно найти блок питания, в том числе в продаже, который подойдет для моторчика идеально.

Для создания лопастей уже можно взять любой материал. Главное, чтобы он был легкий. Из-за слабости моторчика, чем меньше будут весить лопасти, тем быстрее будут вращения, а, значит, и КПД работы.

Самый простой вариант – взять пробку от обычной пластиковой бутылки, которая послужит креплением лопастей. В бутылке проделать отверстие по размеру вращающейся оси электродвигателя.
Лопасти можно сделать из обычного CD-диска. В центре прожигается отверстие по размеру пробки от бутылки. Окружность диска делится на 8 секторов. Они разрезаются на некоторое расстояние, но не до центра. После диск нужно нагреть огнем, чтобы легко загнуть лопасти. Для этого подойдет зажигалка.

Создание лопастей на CD-диске

Присоединить диск к пробке можно клеем. Второй вариант – когда будет прожигаться отверстие посередине для пробки – сразу соединить конструкцию. Оплавленный пластик затвердеет и будет прочно держаться.
После всего этого конструкция соединяется между собой. Для подставки подойдет проволока. Это, пожалуй, самый простой вариант. Да и для такого легкого устройства лучше не придумаешь. Загнуть остов можно таким образом, чтобы незаметно спрятать туда батарейки. Или аккуратно пустить провод блока питания, идущие к моторчику.
Цепь не должна быть всегда замкнутой, если использовать батарейки, поэтому на корпусе нужно закрепить кнопку. Она стоит недорого. Можно использовать ее с игрушки, с которой снимался моторчик.

Еще один вариант устройства пропеллера – использование бумаги, только плотной. Способ даже проще, но менее практичный.

Способ № 2 — Изготовление настольного USB вентилятора

Для этой цели подойдет любой моторчик, питающийся от напряжения в 5 В. Наиболее распространенным вариантом являются двигатели от детских игрушек. Поэтому мы рассмотрим пример изготовления USB вентилятор из мотора от машинки.

Для изготовления произведите такие действия:

Достаньте двигатель из игрушки и удалите с него все лишние детали. У вас должны остаться только сам моторчик со свободным валом и двумя выводами.
Под электрический привод будущего USB вентилятора изготовьте корпус из любого подручного материала. Наиболее подходящими являются пластиковые флакончики от дезодорантов или йогурта, деревянные коробочки, также подойдем и обычный картон.
Для питания USB вентилятора обрежьте шнур, как и в предыдущем случае. Оставьте и зачистьте от изоляции красный и черный провод. Рис. 4: обрежьте USB шнур
Установите моторчик в пластиковый флакончик и выведете питающие провода через самодельные отверстия. После чего закрепите его в корпусе при помощи клея или пластилина. Рис. 5: вставьте моторчик в пластиковый флакончик
Соедините выводы электропривода и юсб шнура при помощи паяльника, а места пайки обмотайте изолентой. Рис. 6: Подключите двигатель к USB шнуру
Изготовьте из лазерного диска лопасти для USB вентилятора. Для этого нагрейте лезвие канцелярского ножа и сделайте разрезы от края диска к центру, не разрезая до конца. Рис. 7: разрежьте CD диск
Нагрейте каждую лопасть под открытым огнем газовой печки или зажигалки и немного поверните. Рис. 8: Нагрейте и согните лопасти

Ту же процедуру повторите со всеми лопастями, чтобы при вращении он мог нагнетать воздушный поток:

В центр отверстия полученного диска вставьте пластиковую втулку, которая по диаметру может надеться на вал электропривода. Если ничего подходящего нет, можете отрезать сплошной кусок, в котором поделайте отверстие для вала.
Закрепите эту втулку в отверстии диска при помощи силиконового герметика или термоусадочного клея. Хоть конструкция и не обладает большой массой, но проклеивать ее лучше по всей окружности. Но не усердствуйте с количеством клеящего вещества, так как двигатель не рассчитан на большую массу рабочего элемента.
Установите крыльчатку USB вентилятора на вал. Для этого можно использовать тот же клей или герметик. Главное требование – надежно зафиксировать их, чтобы в процессе эксплуатации детали не распались. Рис. 9: Приклейте крыльчатку на вал
Изготовьте ножку для USB вентилятора. В качестве такой ножки можно взять еще одну пластмассовую бутылочку или деревянный брусок. Их основная задача не только выдерживать вес устройства, но и скрыть питающий провод. Рис. 10: изготовьте ножку для вентилятора
Закрепите USB вентилятор с крыльчаткой на ножке при помощи клея или герметика. Второй конец ножки установите на подставку из старого компакт-диска и приклейте, в этом месте можете не экономить клеящее вещество

Так как важно добиться максимальной прочности. Рис. 11: закрепите вентилятор на ножке

11: закрепите вентилятор на ножке

Ваш настольный USB вентилятор готов к использованию – можете установить его в любую точку и подключить к источнику питания в 5 В. Если вы хотите запитать его от розетки, а не от USB разъема компьютера, используйте переходник для зарядки.

Вы сидите за компьютером, за окном лето, кондиционера нет. Рука уже устала бесконечно обмахиваться газетой, а пот со лба капает на клавиатуру. Знакомая ситуация? Если нет лишних денег, поможет самодельный вентилятор. Чтобы его смастерить, не нужно бежать в магазин за деталями. Все необходимое для воздуходувки есть в доме. Не знаете, как сделать бесплатный вентилятор в домашних условиях? Следите за текстом!

Из чего состоит воздушный охладитель:

двигатель
лопасти для вентилятора
подставка
источник питания

Деревянная подставка для ЖК-телевизора или монитора

Подставка для ЖК-телевизора или монитора, изготовленная автором Instructables под ником TheCarmichaelWorkshop, отличается от штатной не только тем, что выполнена из дерева, но и возможностью регулировки высоты и угла наклона устройства в его собственной плоскости — достаточно ослабить барашек, отрегулировать высоту или угол, а затем снова затянуть.

Работу над самоделкой мастер начинает с распечатки многостраничного шаблона. Он рассчитан на изготовление подставки для 24-дюймового комбинированного телевизора-монитора Vizio D24F, к другим аппаратам близких размеров шаблон подойдёт с минимальными переделками или без переделок. Страницу шаблона для изготовления подставки мастер наклеивает на заготовку размерами в 150х250 мм и толщиной в 20 мм, после чего вырезает соответствующую деталь на лобзиковом станке. По этому же шаблону он сверлит в основании отверстия.

Склеив вместе сразу две страницы шаблона (такое решение позволяет повторить подставку, имея принтер только формата А4), мастер вырезает из заготовки размерами в 130х410 мм той же толщины вертикальную деталь конструкции

При этом важно, чтобы торец, касающийся основания, был вырезан строго под прямым углом, иначе подставка выйдет кривой

Мастер проверяет это и убеждается, что получилось не криво:

Ориентируясь по прямогульнику на шаблоне основания, мастер соединяет его с вертикальной деталью тремя саморезами:

Далее мастер вырезает деталь, непосредственно соединяемую с крепёжными отверстиями на задней стенке телевизора или монитора. В большинстве случаев их расположение стандартное, но резьба может быть различной. Нужно крепить аппарат к подставке теми метизами, которые подходят. У мастера подошли винты М4 длиной в 16 мм.

Также мастер устанавливает в центральное отверстие вставку с внутренней резьбой, играющую роль гайки для барашек с винтом:

И вырезает сам барашек:

В который вклеивает эпоксидкой винт:

И отпиливает от него головку:

Лакирует все делати и накладывает шайбу на деталь, присоединяемую к монитору или телевизору:

После чего собирает подставку и устанавливает на неё аппарат:

Эту конструкцию повторил комментатор под ником thehoss (на сайте Instructables есть функция I made it, позволяющая показать результат повторения), давайте посмотрим что у него получилось:

Как видим, к другому монитору (в данном случае — фирмы Acer) она подошла, но два крепёжных отверстия из четырёх пришлось сделать овальными для облегчения подгонки. В целом, для повторения эта подставка очень удобна благодаря шаблону.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru
