При производстве кабельно-проводниковой продукции и катушечных изделий одним из ключевых технологических этапов является нанесение изоляционного слоя. Именно для этой операции используется станок намотки изоляции на катушку — специализированное оборудование, позволяющее равномерно и с заданным натяжением укладывать изоляционную ленту или нить на сердечник. Применение такого оборудования заметно повышает точность и воспроизводимость результата по сравнению с ручным способом.
Конструктивные особенности намоточных станков

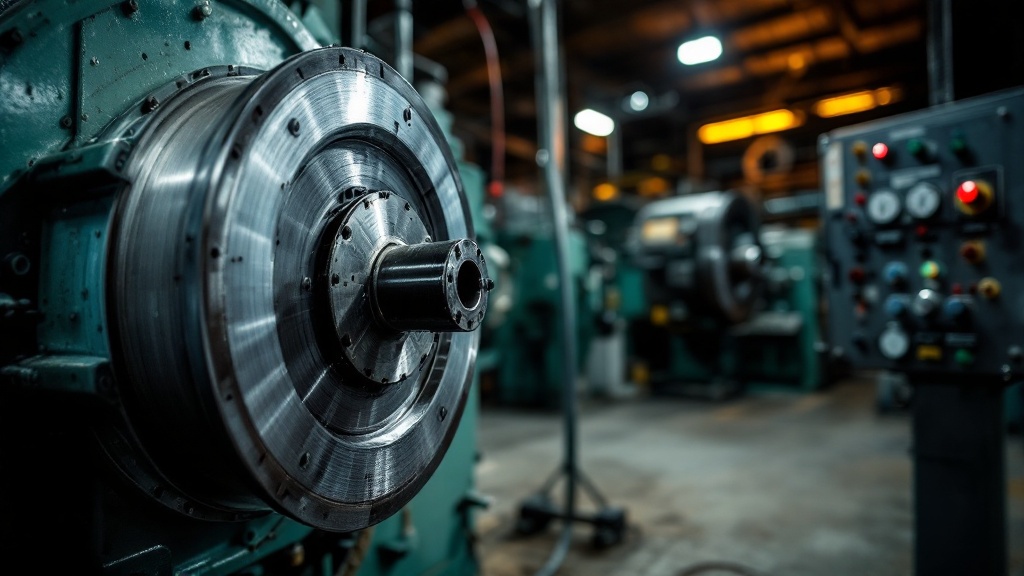

Основу любого намоточного станка составляет шпиндельный узел, обеспечивающий вращение катушки или сердечника с заданной скоростью. Привод, как правило, электрический — с регулируемой частотой вращения, что позволяет адаптировать процесс под различные материалы и диаметры изделий. Корпус станины выполняется из стали или чугуна, что обеспечивает жёсткость конструкции и минимальные вибрации при работе.
Не менее важен механизм раскладки — устройство, которое равномерно распределяет изоляционный материал вдоль оси катушки. Без него лента укладывалась бы хаотично, что недопустимо по техническим требованиям большинства изделий. Раскладчик может быть механическим (кулачковым или червячным) или управляться от отдельного серводвигателя через числовое программное управление.
Система натяжения — ещё один принципиальный элемент. Она не допускает провисания ленты и одновременно исключает её чрезмерное натяжение, способное привести к разрыву или деформации материала. В современных моделях натяжение регулируется электронно и поддерживается автоматически на протяжении всего цикла намотки.
Типы применяемых изоляционных материалов
Выбор намоточного оборудования во многом определяется тем, какой именно изоляционный материал предполагается использовать. Разные материалы требуют разных режимов натяжения, скорости и шага укладки.

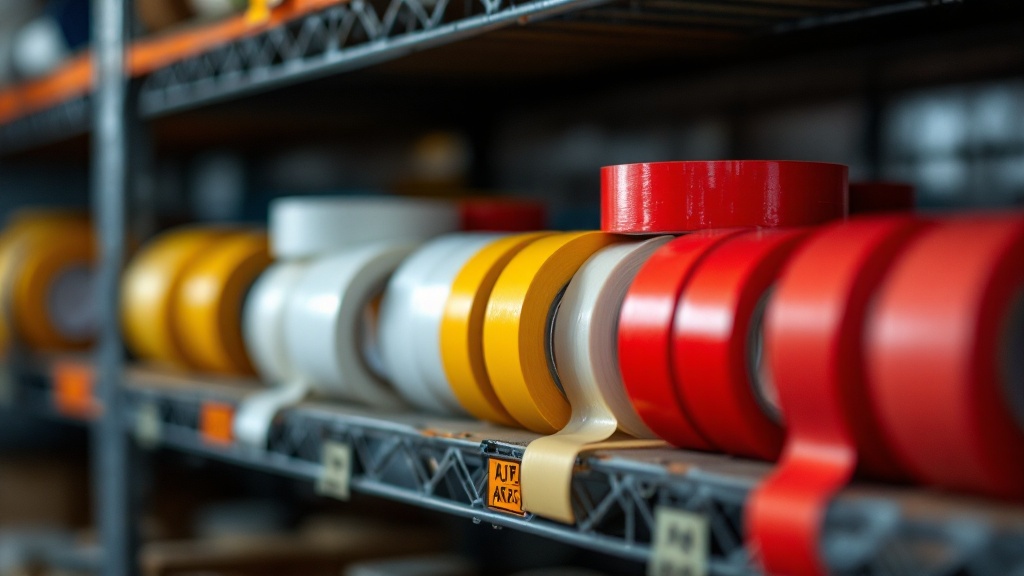

Наиболее распространённые виды изоляции для намотки:
- Полиэтилентерефталатная (ПЭТФ) лента — применяется в силовых трансформаторах и дросселях, хорошо переносит высокие температуры и обладает высокой механической прочностью.
- Стеклоткань и стекловолоконные ленты — используются там, где требуется термостойкость класса F и выше, в том числе в электродвигателях и генераторах.
- Лакоткань и микалентная изоляция — традиционный материал для высоковольтных обмоток, сохраняющий диэлектрические свойства в широком диапазоне температур.
- Полиимидные ленты (аналоги каптона) — применяются в авиационной и космической промышленности, а также в оборудовании с жёсткими весовыми ограничениями.
- Бумажные ленты с пропиткой — классический вариант для масляных трансформаторов, до сих пор востребованный в энергетике.
Универсальные станки рассчитаны на работу с несколькими типами материалов: ширина катушки подачи, усилие тормозного устройства и диапазон скоростей вращения в них регулируются в широких пределах. Специализированные же модели оптимизируются под конкретный материал, что позволяет достичь максимальной производительности.
Режимы работы и управление
По степени автоматизации намоточные станки делятся на ручные, полуавтоматические и автоматические. Ручные модели требуют постоянного участия оператора: он вручную контролирует раскладку и натяжение. Такое оборудование оправдано при единичном или мелкосерийном производстве, когда затраты на автоматику экономически нецелесообразны.
Полуавтоматические станки берут на себя раскладку и поддержание натяжения, оставляя оператору контроль над началом и завершением цикла, а также загрузку и съём катушек. Это наиболее распространённый вариант для средних производств. Автоматические модели с ЧПУ способны выполнять весь цикл без участия человека, включая отрезку ленты, фиксацию конца и смену программы намотки — такое оборудование характерно для крупносерийного и массового производства.

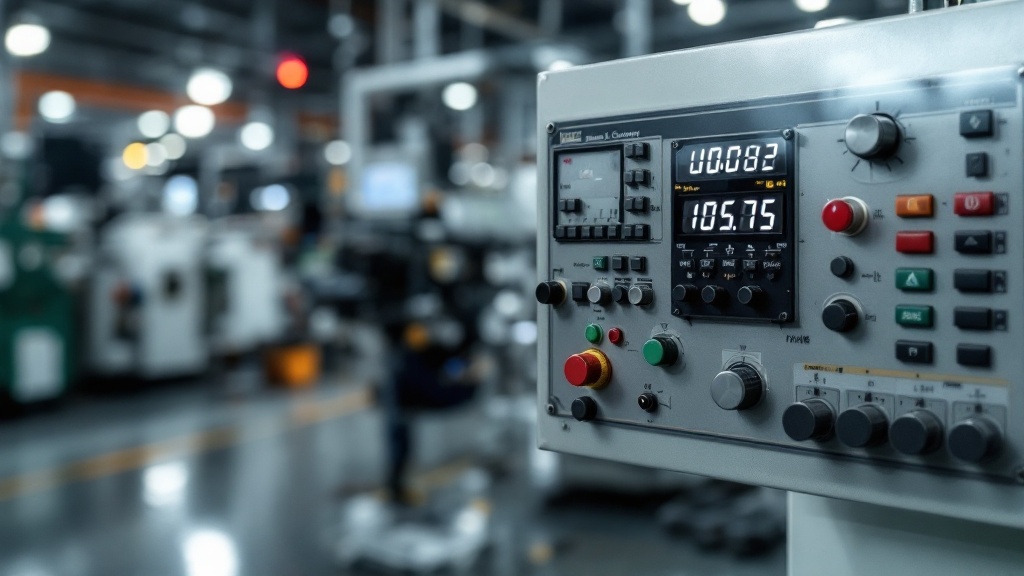

Программируемые системы управления позволяют сохранять параметры для разных типов изделий и воспроизводить их с высокой точностью. Число слоёв, угол намотки, шаг раскладки, скорость — все эти параметры задаются в программе и не зависят от квалификации конкретного оператора. Это особенно ценно там, где требования к изоляции регламентированы стандартами.
Критерии выбора оборудования
При подборе намоточного станка прежде всего учитывают диаметр и длину намываемых изделий: эти параметры определяют допустимый размер шпинделя и межцентровое расстояние станины. Слишком узкий диапазон — и оборудование окажется непригодным для части продуктового ряда.
Производительность оценивается по максимальной линейной скорости намотки (метров в минуту) и времени вспомогательных операций. Для серийного производства эти цифры критичны: даже небольшая разница в скорости при больших объёмах выпуска существенно влияет на выход продукции за смену.
Среди других значимых параметров выбора:
- Максимальный вес катушки подачи — определяет, можно ли использовать крупные бобины с запасом материала без частых перезарядок.
- Точность раскладки — измеряется в десятых долях миллиметра и напрямую влияет на качество изоляционного слоя.
- Наличие счётчика витков и метража — позволяет вести учёт расхода материала и контролировать соответствие намотки конструкторской документации.
Немаловажны и эксплуатационные факторы: удобство смены оснастки, доступность сервисного обслуживания, наличие запасных частей. Надёжный станок намотки изоляции на катушку должен работать стабильно при многосменном режиме без частых остановок на регулировку.
Намоточное оборудование — это инструмент, от которого напрямую зависит качество готового изделия. Равномерная, без пузырей и складок изоляция — залог долгого срока службы трансформаторных обмоток, кабельных катушек и аналогичных изделий. Правильно подобранный станок с учётом типа материала, требуемой производительности и степени автоматизации становится надёжной основой стабильного технологического процесса.
