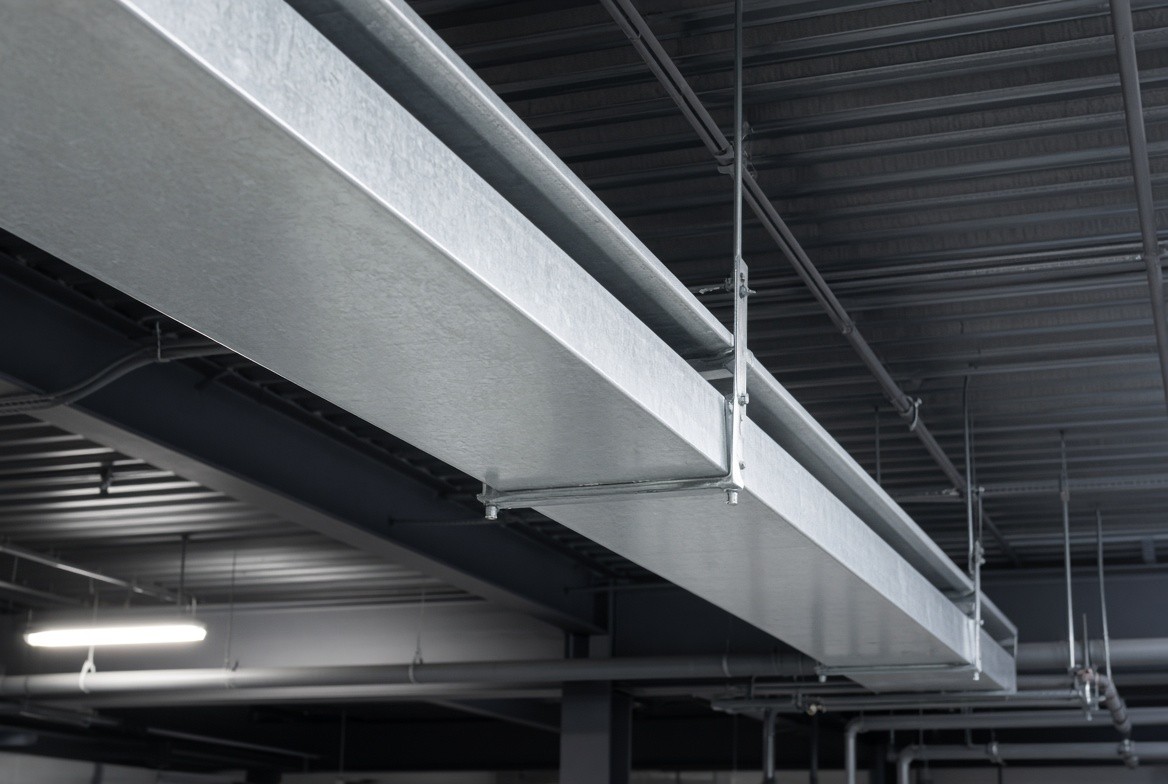

Лотки кабельные ЛНМЗТ OSTEC представляют собой разновидность металлических лотков с цельным дном без отверстий, которые применяются для прокладки силовых и слаботочных кабелей внутри зданий и на промышленных объектах. Такая конструкция исключает попадание пыли, влаги и посторонних предметов на кабельную трассу, что делает изделие востребованным там, где требуется дополнительная защита проводки от внешних воздействий. Форма лотка напоминает открытый короб прямоугольного сечения, собираемый из отдельных секций нужной длины.
Для объектов с повышенными требованиями к герметичности кабельных линий часто выбирают лотков кабельных ЛНМЗТ OSTEC, поскольку сплошное дно и боковые стенки формируют закрытый канал, снижающий риск механического повреждения кабеля. Секции соединяются между собой с помощью пластин или болтовых соединителей, что позволяет собирать трассы любой протяжённости и конфигурации. При необходимости изгибов и поворотов используются дополнительные фасонные элементы — углы, тройники и переходники.
Конструктивные особенности
Основой изделия служит стальной лист, который подвергается гибке для формирования бортов нужной высоты. Толщина металла обычно варьируется в диапазоне от 0,7 до 1,5 мм в зависимости от предполагаемой нагрузки и ширины лотка. Чем шире секция, тем толще металл используется для сохранения жёсткости конструкции при прокладке большого количества кабелей.
Бортики по краям лотка выполняют сразу несколько функций: удерживают кабели от выпадения, повышают прочность профиля и служат местом крепления крышки, если она предусмотрена проектом. Крышка защищает трассу сверху от падающих предметов, капель конденсата и прямого попадания посторонних частиц, что особенно актуально для производственных цехов и технических помещений.
Материалы изготовления и защита от коррозии
Чаще всего лотки такого типа изготавливают из холоднокатаной или оцинкованной стали. Горячее цинкование или цинкование методом Сендзимира обеспечивает слой защитного покрытия, который замедляет процесс коррозии даже при эксплуатации во влажных помещениях или при перепадах температуры. Для особо агрессивных сред применяют нержавеющую сталь, хотя такие изделия встречаются реже из-за более высокой стоимости материала.
Выбор покрытия напрямую влияет на срок службы кабельной трассы. На объектах с нормальной влажностью воздуха обычно достаточно стандартного цинкования, тогда как в цехах с химическими испарениями или на открытых площадках предпочтение отдают усиленной антикоррозийной обработке. При проектировании трассы важно учитывать не только характеристики самого лотка, но и условия эксплуатации в конкретном помещении.
Область применения и монтаж
Неперфорированные лотки находят применение в самых разных сферах — от жилых и общественных зданий до промышленных предприятий и энергетических объектов. Закрытая конструкция дна особенно полезна там, где кабели прокладываются рядом с источниками пыли, стружки или капель жидкости, например, на производственных линиях или в технических подвалах.

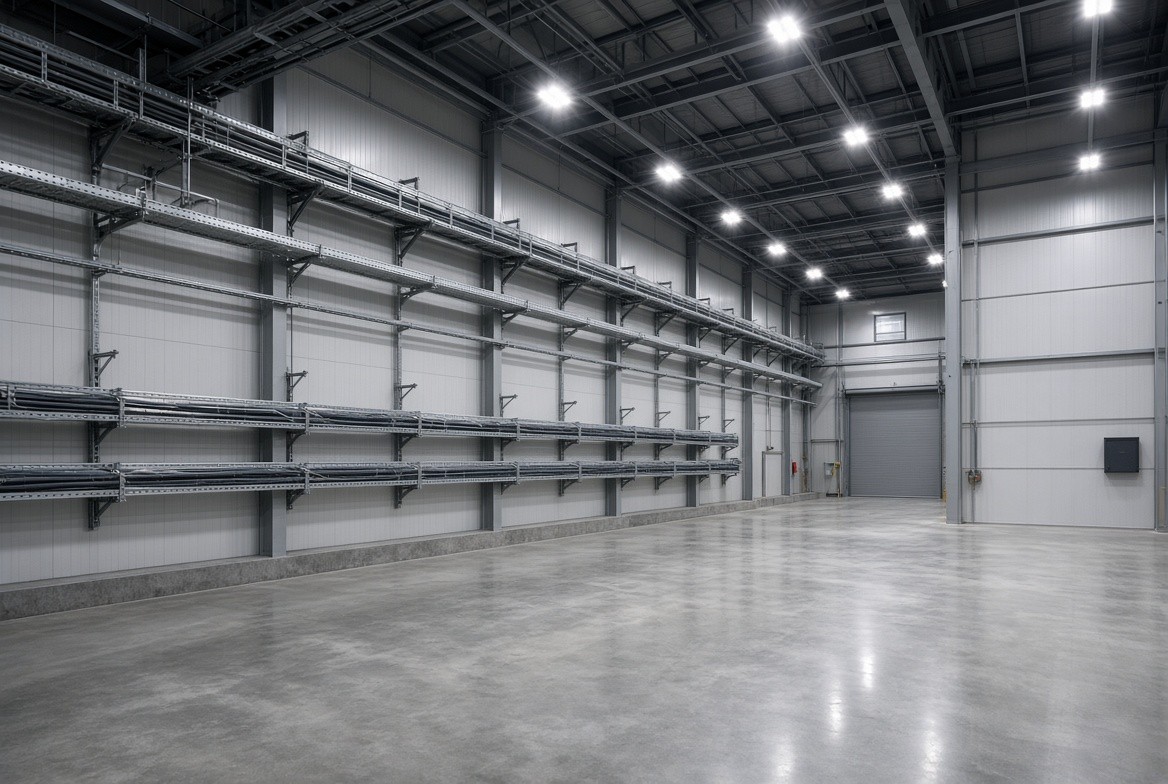

Монтаж системы обычно выполняется на кронштейнах, консолях или подвесах, закреплённых на стенах, потолках или специальных опорных конструкциях. Такой способ крепления позволяет организовать многоярусные трассы, экономя пространство в помещениях с ограниченной площадью. При сборке секций важно соблюдать шаг крепления и учитывать допустимую нагрузку на опоры, чтобы избежать провисания конструкции.
При выборе типоразмера и комплектующих для трассы обычно учитывают несколько факторов:
- общее количество и диаметр кабелей, которые планируется разместить в лотке, с запасом на возможное расширение сети;
- условия эксплуатации — уровень влажности, наличие пыли, перепады температуры и агрессивность среды;
- способ крепления трассы — настенный, потолочный или напольный монтаж, а также необходимость установки крышки;
- протяжённость трассы и количество поворотов, тройников и переходов между секциями разной ширины.
Практические выводы
Закрытая конструкция дна делает подобные лотки удобным решением для трасс, где важна защита кабеля от механических и внешних воздействий, при этом сборка из отдельных секций позволяет гибко адаптировать систему под конкретную планировку помещения и протяжённость маршрута.
