Маркировка проводов и кабелей при монтаже гост

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Основные термины

Для лучшего понимания разберемся с основными терминами, ведь это важно для правильного выбора и монтажа заземляющего проводника. Рассмотрим базовые определения:

Рассмотрим базовые определения:

Заземление — соединение металлических деталей электрической установки или оборудования с заземляющим устройством. Иными словами, это комплекс мероприятий, направленных на повышение безопасности человека при пользовании электрическими приборами.
Заземляющее устройство представляет собой группу элементов, обеспечивающих отвод напряжения (потенциала) в землю для защиты человека от негативного действия электрического тока. В его состав входит заземлитель и провод или шинка, соединяющая с нетоковедущей частью.
Заземлитель — конструкция, представляющая собой несколько сваренных металлических шинок, погруженных в землю на определенную глубину для обеспечения быстрого отвода потенциала. Главной характеристикой заземлителя является сопротивление, которое не должно превышать 4 Ом.
Заземляющий провод — изделие, соединяющее металлическую нетоковедущую часть оборудования с заземлителем. Фиксируется с помощью сварки или болтового соединения. От правильности выбора этой части конструкции напрямую зависит степень безопасности.
Заземляющая шина — элемент распределительных щитов, предназначенный для подключения PE-проводников, нулевого рабочего провода и заземлителя. Главным отличием от провода являются конструктивные особенности, позволяющие крепить к шине другие заземляющие провода.

Сегодня часто встречается такой термин, как контур заземления. Это название заземлителя, используемое в обиходе. Здесь также подразумевается конструкция, состояния из нескольких электродов или металлических уголков, находящихся в земле и смонтированных в форме треугольника. Именно к этой конструкции подключается заземляющая шинка.

Принцип построения и назначение защитного заземления

Если говорить простыми словами, защитное заземление формируется следующим образом. Заземляющий провод подключается к нетоковедущей металлической части.

На следующем этапе «земля», подключенная к оборудованию, объединяется, а далее идет отдельным проводом или шинкой к заземляющему устройству.

В случае пробоя напряжения на металлический корпус и прикосновения к нему человека потенциал идет через землю, а не через тело. Благодаря низкому сопротивлению, быстрее срабатывает защит и УЗО.

Для сравнения R заземляющего контура всего 4 Ом или меньше, а человека — более 1000 Ом. По закону Ома мы знаем, что ток всегда идет по пути наименьшего сопротивления.

Таким образом, защитное заземление предназначено для решения таких задач:

уменьшение разницы потенциалов между заземляемым устройством и иными предметами и защита жизни человека;
отвод тока в землю и повышение его значений для срабатывания защитных устройств (УЗО, автоматов).

Следовательно, при прокладывании проводника для заземления важно позаботиться о наличии защитных устройств. Последние должны быстро реагировать на утечку или высокие токи, отсекая поврежденный участок

Чем быстрее это произойдет, тем лучше.

Часто задаваемые вопросы

Вопрос №1. Можно использовать при монтаже провода одного цвета, а на маркировке указывать назначение?

Можно, но маркировка должна соответствовать всем требованиям ПУЭ, где указан и цвет. Поэтому на концы проводов поставьте термоусадочную трубку по цвету назначения провода. В крайнем случае, намотайте цветную изоленту. На нее наденьте кембрик с маркером.

Вопрос №2. Где приобрести принтеры для маркировки и шаблоны маркеров?

Продаются в специализированных магазинах с оборудованием для электромонтажа, в интернет магазинах (shtrih-center.ru/print_kabel.html) Если вы не занимаетесь электромонтажными работами профессионально вам это не требуется. Воспользуйтесь простыми способами маркировки, которые описаны статье.

Вопрос №3. Как определить марку кабеля, если маркировка стерлась?

Обозначение кабеля обычно наносится по всей длине, посмотрите внимательно, если нет, отрежьте кусок кабеля, сантиметров 10. Покажите специалистам, они вам скажут.

Вопрос №4. Маркировка какого типа считается самой надежной?

Очень надежной маркировкой считаются самоклеющиеся маркеры под ламинированным слоем, термоусадочные трубки. Для РЩ в домашних условиях все перечисленные средства будут надежными, так как внешняя среда в жилом помещении не может быть агрессивной.

Вопрос №5. Как грамотно начертить схему РЩ, если я не разбираюсь в электронике и тем более в условных обозначениях на схемах?

В этом случае надо приглашать грамотного специалиста, он обязательно разберется и составит схему.

Основные типы маркировочных кабельных бирок

Маркировочная бирка в соответствии с международными стандартами должна устанавливаться на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, то расстояние между маркерами может составлять 50-70 м. Без них нельзя обойтись в ряде других случаев:

когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
в точках, где изменяется направление кабельной линии;
в местах, где осуществляется ввод или вывод из других сооружений.

Многие производители и электромонтажники отдают предпочтение кабельным биркам из пластика, поскольку такой материал способен продолжительное время противостоять влаге, не изменяя свои свойства.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
квадратные – для силовой трассы напряжением до 1 кВ;
круглые – свыше 1 кВ.

Размеры маркировочных бирок

Наиболее распространенными марками кабельных бирок являются У-134, У-135, У-136 и У-153. Сравним их размеры и в зависимости от полученных данных сделаем выводы по возможному применению в системах:

У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.

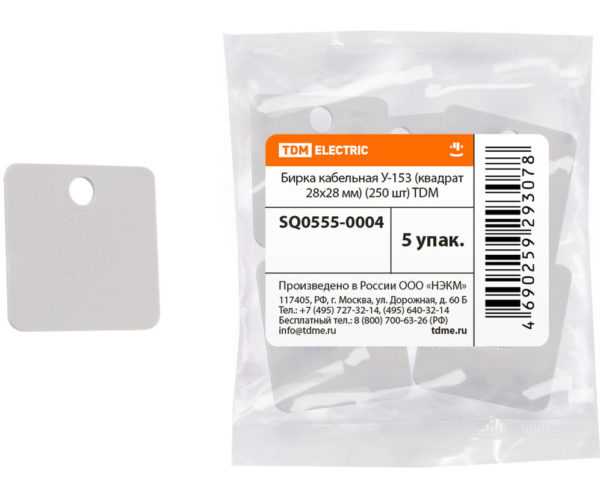

У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

Цветовая маркировка проводов и кабелей

Общепринятые стандарты и правила цветовой маркировки изоляционной оболочки проводов позволяют быстрое и безошибочно определить рабочие параметры кабеля, понять, в каких системах и устройствах он может использоваться. Регламент цветовой маркировки прописан ПУЭ и ГОСТ.

Примечательно, что система обозначений будет разной для кабельных сетей с переменным или постоянным током. Нередко кабель делается разноцветным. Вместо оболочки цветная маркировка может выполняться при помощи термоусадочных трубок (кембриков). Еще один вариант – цветная изолента. Выбор цвета для фазных и нулевого проводов всегда должен быть разным!

Для трехфазных переменных силовых линий шины следует маркировать так:

первая фаза – желтая;
вторая – зеленая;
третья – красная.

В кабельных трассах постоянного тока цветовые обозначения выбираются в соответствии с зарядом, который может быть положительным или отрицательным. В первом случае выбирается провод в красной оплетке, во втором – в синей. Система не поддерживает фазных и нулевого проводов, а для среднего обычно берут светло-синий проводник.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

рабочий нулевой провод – синий;
заземление – желто-зеленый;
совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.

Цвета проводов в однофазной сети

Разные цвета изоляции проводов становятся наиболее актуальны когда монтаж электрической проводки проводит один человек, а ремонт и обслуживание проводит другой. Основной задачей цветной маркировки является легкость и быстрота в определении назначения какого-то из проводов.

Цвета фазных проводов

Согласно ПУЭ фазные провода в однофазной электрической сети могут иметь следующий цвет изоляции – черный, красный, коричневый, серый, фиолетовый, розовый, оранжевый, белый, бирюзовый. Такая цветная маркировка довольно удобна – увидев провод с таким цветом изоляции становится понятно, что перед вами фаза (но все равно лучше перепроверить, так как на практике бывают случаи, когда маркировка не соблюдается).

Нулевой защитный проводник и нулевой совмещенный проводник

Нулевой защитный проводник (PE) имеет желто-зеленый цвет изоляции. Совмещенный же нулевой и рабочий проводник (PEN) имеет голубой окрас с желто-зелеными метками на конце или наоборот – желто-зеленый окрас с голубыми метками на конце.

Если у вас нет провода подходящего по цвету, то монтаж можно выполнить проводом любого цвета (кроме имеющего расцветку защитного PE проводника) пометив концы данного провода цветной изолентой или термоусадочной трубкой, которые имеют цвет, обозначающий назначение проводника. Также можно пометить концы проводника нужным цветом и в случае, когда монтаж уже выполнен проводником другого цвета.

Ниже показаны цвета, которыми обозначают фазные, нулевые, защитные и совмещенные проводники:

Часто допускаемые ошибки при маркировке

Перечислим три основные ошибки:

Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.

Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.

Для правильного монтажа и эксплуатации электрической проводки и других приборов необходимо обладать хотя бы минимальными знаниями в сфере нормативов устройства кабельных линий и электроустановок. Существует множество положений и инструкций, регулирующих действия электрика и монтажника при осуществлении работ на электрических линиях различного напряжения. К таким документам относятся и Правила маркировки проводов на магистрали и в распределительном шкафу. В данной статье рассмотрены виды бирок для маркировок кабеля, а также условия, в которых этикетка должна находиться на поверхности провода.

Бирки на кабель

Цвет проводов в трехфазной сети (380 В)

Согласно ПУЭ п.1.1.30 и ГОСТу, действовавшему до 01.01.20011 фазные провода обозначались желтым (L1,A), зеленым (L2,B) и красным (L2,C) цветом .

Сейчас эти фазы имеют серый, коричневый и черный цвета. При прокладке шинопроводов достаточно окрасить соответствующим цветом места подключений к оборудованию и соединений с кабелями.

Друзья, а теперь я бы хотел приведенную выше информацию аргументировать правилами и ГОСТами, в которых это все указано.

Правила и ГОСТ маркировки проводов по цвету

Согласно ПУЭ п.1.1.30 для упрощения ремонтных и монтажных работ, а так же для предотвращения ошибочного подключения проводов токопроводящие части электросети должны иметь буквенно-цифровую и цветовую маркировку, причём наличие одного вида меток не отменяет необходимость использовать другой.

Там же указывается, что маркировка производится согласно ГОСТ Р 50462-92. В п.3.1.1 этого документа указывается, какие цвета изоляции проводов и окраски шин допускается применять для маркировки. Необходимый цвет отображается на электросхемах буквенным кодом. Соотношение цветов и букв определяется ГОСТом 28763-90

Конкретное указание, какого цвета фаза, отмечено в ПУЭ п.1.1.29:

нулевой проводник обозначается голубым цветом и буквой «N»;
заземляющий проводник обозначается жёлто-зелёными продольными полосами и буквами «РЕ»;
провод, совмещающий функции заземления и нейтрали имеет голубой цвет, на концах должны находиться жёлто-зелёные бирки, буквенное обозначение такого проводника «PEN».

Все остальные цвета допускаются для обозначения фазных проводников. В трёхжильных кабелях обычно используется коричневый цвет, в пятижильных белый и другие цвета.

Изменения в ГОСТ

Важно! С 01.01.2011 отменено действие ГОСТа Р 50462-92. Вместо него введён в действие ГОСТ Р 50462-2009, в котором некоторые пункты были изменены

В частности, в п.5.2.3 указывается, каким цветом обозначается фаза. Рекомендованными цветами для таких проводников являются серый, коричневый и черный. Этим новые правила отличаются от действовавших много лет стандартных цветов — жёлтого, зелёного и красного (привычная в союзе ЖЗК).

Информация! Новая цветовая маркировка используется для того, чтобы избежать путаницы — жёлто-зелёную окраску имеет заземляющий проводник.

Согласно ГОСТ Р 50462-2009 п.5.2.1 жёлтый и зелёный проводники по отдельности использовать запрещено, если есть опасность ошибочной индентификации.

Несмотря на введение в действие нового ГОСТа, нет необходимости переделывать существующую электропроводку. Новые правила являются обязательными только при прокладке новых сетей или замене старой проводки.

При отсутствии возможности использовать проводники с изоляцией необходимого цвета концы проводов необходимо пометить одним из следующих способов:

надеть кусочки ПХВ или термоусадочной трубки необходимого цвета;
намотать изоляционную ленту;
на концы проводов напрессовать наконечники НШВИ.

Что делать если цветовая маркировка не совпадает?

При выполнении ремонтных работ возникает необходимость определить, какого цвета фаза в существующей электропроводке. Для этого необходимо учитывать несколько правил:

1. Жёлто-зелёный проводник ВСЕГДА является заземляющим РЕ
2. Синий (голубой) всегда должен быть нейтралью N (нулем).
3. В однофазной проводке у фазного провода должна быть коричневая оболочка. Вместо коричневого фаза может обозначаться другими приоритетными цветами (серый, белый, красный и т.п.). Она не должна быть синей или жёлто-зелёной.
4. При отсутствии в кабеле проводов желто-зеленого цвета, но есть просто зелёный к заземлению подключается зелёный проводник.

При подключении двухклавишного выключателя задействуются три жилы кабеля и часто можно встретить картину, когда в распределительной коробке на общую клемму выключателя фаза подается через желто-зелёную жилу. Так делать не рекомендуется! «Общая фаза» в таких случаях должна быть коричневой или другого приоритетного цвета (серый, белый, красный и т.п.).

Если вышло так, что все провода одного цвета или цвет обозначения фаза ноль земля отличается от указанных выше, то для маркировки можно использовать цветную изоленту или термоусадочную трубку.

Важно! Наличие цветовой маркировки и бирок на концах проводов не отменяет необходимость отключения автоматического выключателя и проверки отсутствия напряжения при ремонте

Соблюдение всех правил цветовой маркировки проводов позволит упростить ремонтные работы и поможет избежать ошибок при монтаже электропроводки.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Системы с изоляцией от земли

Работа высоковольтных сетей с эффективно заземленной нейтралью изоляционного типа является распространенной в различных регионах России. В этом случае нейтральная точка в трансформаторе или генераторе с трехфазной обмоткой не заземляется. Популярность подобного варианта включения нейтрали объясняется тем, что замыкание на землю фазы не является коротким, т. к. попросту отсутствует взаимосвязь с грунтом.

Особенность же заключается в том, что ВЛ в таком аварийном режиме работает без существенных поломок на протяжении нескольких часов. Среди достоинств такой схемы отмечено также наличие малых токов в точке замыкания ОЗЗ (одна фаза на землю). Объясняется такой принцип небольшой емкостью сети по отношению к грунту.

Отсутствует необходимость во включении защитных быстродействующих устройств от ОЗЗ, в результате чего снижаются затраты при эксплуатации систем. Не обойтись и без недостатков при подключении:

В некоторых случаях создаются перенапряжения, имеющие дуговой эффект даже при небольших токах в месте заземления одной фазы.
Существует вероятность выхода из строя высоковольтных, кабельных установок вследствие повреждения изоляционного слоя.
Ведется повышенный учет напряжений (380 В). При необходимости линейная электрическая техника подвергается тщательной изоляции.
Сложное нахождение и определение конкретной точки повреждения.
