Как закрепить провод в штробе: особенности крепления, дюбель-хомуты и дюбель стяжки

Крепеж для открытой прокладки

Открытая прокладка предполагает размещение кабеля поверх основных конструкций. Впоследствии он может быть скрыт, но при этом дополнительной фиксации строительные конструкции ему не дадут. А значит, прочность самого крепления должна быть достаточной для надежного удержания.

Скобы из строительного степлера

Крепление скобами осуществляется к изделиям из дерева, искусственных материалов на его основе (ДСП, ДВП, ОSB), мягким пластикам. Для их забивки используются ручные степлеры или так называемые скобозабивные пистолеты с электрическим, пневматическим, либо газовым приводом.

Скоба для фиксации кабеля отличается от обычной плоской строительной скобы наличием выпуклого изгиба, пластиковой вставки (см. фото). Использование обычных скоб нежелательно, поскольку они способны пережать кабель.

Для механических пистолетов также используют небольшие пластиковые скобы, которые крепятся гвоздем. Подобный тип крепежа популярен при прокладке кабелей сети интернет, кабельного телевидения, оптоволоконных систем.

Скобы и клипсы

Клипсы для крепления кабеля –– один из простых и недорогих методов монтажа. С их помощью крепят как непосредственно сам кабель, так и монтажные чехлы, куда он помещается. Дело в том, что иногда ПУЭ (правила устройства электроустановок) рекомендуют, а то и прямо требуют, чтобы прокладка кабелей велась с помещением их внутрь специального гофрированного рукава либо несгораемой трубы.

Небольшие скобки подойдут для крепления при открытой прокладке кабеля. Однако крепить трубу, рукав приходится специальными хомутами или большими клипсами. Подобное крепление требуется и для фиксации более тяжелых кабелей. Хомут представляет собой изогнутую пластину из стали или пластика. Такие накладки или скобы для крепления ставят поверх кабеля или рукава и закрепляют саморезами или гвоздями.

Клипса представляет собой пластиковую разновидность хомута. Но, в отличие от него, может быть открытой, а крепление короба обеспечивается за счет упругости материала клипсы.

Клипсы крепят двумя способами:

дюбелем;
саморезом.

Первый тип крепежа используется для монтажа по каменным стенам. В поверхности предварительно сверлится отверстие, куда вставляется дюбель — «ножка» клипсы. Для дерева, других мягких материалов используется второй тип. Такие клипсы имеют внизу отверстие, через которое привинчиваются обычным саморезом.

После того как клипсы установлены, трубу или рукав просто вставляют в них, прижимая до защелкивания. Некоторые модели имеют дополнительные стяжки, закрывающие крепление кабеля сверху (см. фото).

На основе дюбелей

Креплений на основе дюбеля существует немалое количество. Помимо клипс, есть дюбель-стяжки, монтажные площадки с дюбелем. Общим у них является наличие пластикового стержня, который вставляется в предварительно просверленное отверстие.

Из общего ряда выделяются дюбель-хомуты, упомянутые в названии статьи. Эти простые устройства представляют пластиковую скобку с ушком круглой или плоской формы, под круглый и плоский кабель соответственно. Удерживается дюбель-хомут за счет собственной упругости.

У обычных дюбелей дополнительный распор обеспечивается за счет завинчивания шурупа или забивания специального клинышка.

Для чего фиксируется проводка

Крепление электропроводки необходимо во всех случаях, независимо от способа ее монтажа. Скрытая прокладка требует надежной фиксации провода внутри штробы, чтобы кабель не выходил за ее края и не мешал проведению штукатурных и отделочных работ.

При использовании открытого способа, проводники также необходимо закреплять по всей линии прокладки, а уже потом закрывать их коробами и другими декоративными элементами. То же самое касается прокладки под натяжными или подвесными потолками. В этом случае штробы не требуются, а провода закрепляются вдоль трассы и скрываются под отделкой.

Крепление кабельных линий осуществляется в стенах, изготовленных из различных материалов – кирпича, бетона, дерева, гипсовых плит. Поэтому для работы обязательно потребуется дрель или перфоратор, а в качестве фиксаторов лучше всего воспользоваться дюбель-хомутами.

Крепление кабеля своими руками

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Крепление строительной смесью

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

Крепление дюбель-хомутом (UW или увешка)

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

Крепление гофры скобами

Как закрепить кабель к бетону без сверления

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Металлический дюбель-хомут

Металл в составе дюбель-хомута используется для более высокой прочности, а также фиксации.

Дюбель-хомут «клоп» – обычный дюбель под саморез, имеет пресс лайбу, однолапковый хомут с определенным диаметром. Диаметр может достигать тридцати двух миллиметров и выдерживать вес кабелей до десяти килограммов. В месте крепления у провода должен быть еще один слой изоляции.

При использовании другого способа вес может достигать 3 кг. Заключается он в том, что нужно сделать фиксацию ленты через специальное отверстие посередине. Нужно обрезать небольшую часть хомута, а остальной частью обмотать провод и сильно сжать плоскозубцами. Конечно, кабель станет более защищённым, но выдержит максимум 3кг.

Дюбель-хомут с лентой из проволоки. Е го особенность заключается в том, что хомут производится из проволоки, которая устойчива к высоким температурам. Пряжка может помочь закреплять провода различной толщины. Нагрузка, которая допускается – 1,5 кг. Если пряжки нет, то скручивается проволока.

Производятся подобные изделия из прочного металла, например из оцинкованной стали. Во влажных помещениях применяют саморезы из латуни.

Чем замазать штробы

После укладки кабеля в штробы они замазываются раствором таким образом, чтобы разводка электричества получилась полностью скрытой. Такой вариант приемлем для кирпичных домов и зданий из плит. Для деревянных домов из бревна и бруса такой способ нежелателен, так как является пожароопасным. Замазывать штробы лучше тем же раствором, которым будут оштукатуривать. В новостройке без отделки берите цементную штукатурку. Она надежно закрепит провода в бетонных, газобетонных или кирпичных стенах.

Итак, разберем последовательность, в которой заделываю штробы после укладки проводки:

Канал предварительно обеспыливается с помощью пылесоса или широкой кисти. Крупный мусор предварительно удалить щеткой.
Перед прокладкой кабеля их обязательно грунтуют широкой кистью, в противном случае из-за плохого сцепления раствора возможно растрескивание и выпадение раствора.
Чтобы стена не впитывала влагу из раствора, перед шпаклеванием ее смачивают.
По всей длине канала накидывается гипсовая или цементно-песчаная штукатурка. Алебастр для этих целей использовать не стоит – он слишком быстро схватывается, образуя на стене бугры. Раствор должен быть густой, это не чистовая отделка, гладкость здесь не сильно нужна. Старайтесь заполнить все пустоты, когда прячете провод.
Шпателем проводят вдоль разводки, снимая излишки смеси.

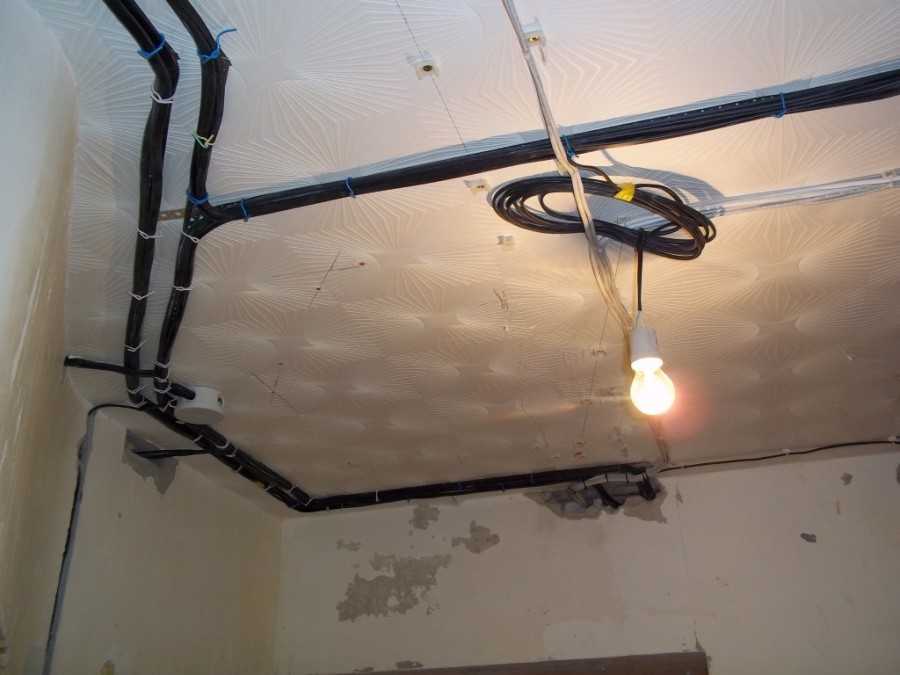

Как закрепить кабели на потолке

Крепление электрической проводки на потолке, или как еще говорят — на обратной плоскости, осложняется двумя факторами:

усилие от веса кабеля направлено перпендикулярно к поверхности и стремится выдернуть крепление;
производство работ осложняется необходимостью удерживать провода одновременно с их креплением.

Вторая сложность с успехом нейтрализуется наличием помощника. Что касается первой, с ней борются следующими способами:

Использование специальных типов креплений, надежно противостоящих выдергиванию. Это распорные анкеры, анкеры типа «бабочка» (для тонких подвесных потолков), саморасклинивающиеся дюбели.
Устройство кабельных эстакад. Это своеобразные «мосты», которые крепятся к конструкциям потолка на кронштейнах. Провода укладывают на эстакады, прихватывая пластиковыми хомутами или прикручивая проволокой.

Монтаж проводки в штробе

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев.

Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов.

Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Дюбель-хомут

Пластмассовые дюбель хомуты для крепления кабеля рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм.

С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.

Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.

Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).

С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.

Этот вид крепления иногда называют дюбель-клипса или дюбель-скоба.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка.

Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого, так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям.

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Скобы для кабеля бывают пластиковыми и металлическими.

Металлические скобы для крепления кабеля

Как правило, такой способ применяется для крепления кабелей проложенных в металлическом рукаве. Металлические скобы имеют отверстие для крепежа с одной или с двух сторон. Размер скоб можно подобрать в зависимости от диаметра металлорукава. Отлично противостоят механическим воздействиям, подходят для «держания» тяжелых кабелей.

Плюсом является «многоразовость». Можно легко заменить, переложить, добавить-убрать кабель, достаточно всего лишь выкрутить винт.

Этот способ имеет два достоинства, которые для других способов крепления недостижимы:
Надежная фиксация, благодаря которой кабеля можно к поверхности очень плотно прижать.
Фиксация нескольких параллельно идущих кабелей, для этого не требуется сверлить кучу отверстий, а захватить и зафиксировать сразу 3-4 (и даже более) кабеля может длинная скоба-крепеж.

Предлагаем ознакомиться Делаем опалубку под фундамент своими руками

Двухжильная алюминиевая лапша или ПТПЖ — более жесткий провод, применяется обычно в качестве скоб. К стене крепление самой скобы выполняется при помощи «быстрого монтажа» (6 х 40 или 6 х 60) или же с помощью строительных гвоздей (если стены выложены из газосиликата).

Пластиковая скоба для крепления кабеля

Как правило, применяется для открытого монтажа одиночных кабелей. Пластиковая скоба оснащена гвоздем для фиксации, соответственно подходит для монтажа на мягких поверхностях, таких как дерево, ДСП, пластик (в бетон такой гвоздик не забьешь).

За мою практику часто приходилось видеть таким методом крепление телевизионных и телефонных кабелей. Пластиковыми скобами очень любят пользоваться провайдеры для крепежа интернет-кабеля.

Чем отличаются крепежные элементы для открытого монтажа?

Они применяются после созданного ремонта, если электрика не была проведена до его завершения. Подобный монтажный крепеж отличается простотой, но потребует повышенный уровень внимания и аккуратности, поскольку провода останутся открытыми для глаз и могут испортить дизайн. Рассмотрим основные виды:

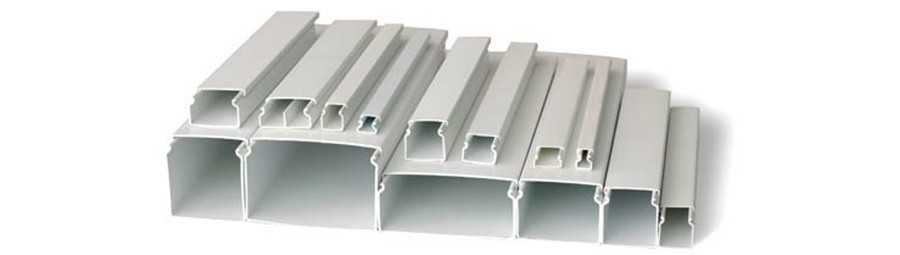

Провода спрятанные в каналы используются чаще всего, поскольку этот вариант отличается надежностью, эстетической красотой и маленькой стоимостью. Внешне предлагается в виде трубы, обладающей прямоугольной формой и съемной наружной частью. К стене можно закрепить с помощью различных крепежных элементов: шурупов, саморезов либо гвоздей.

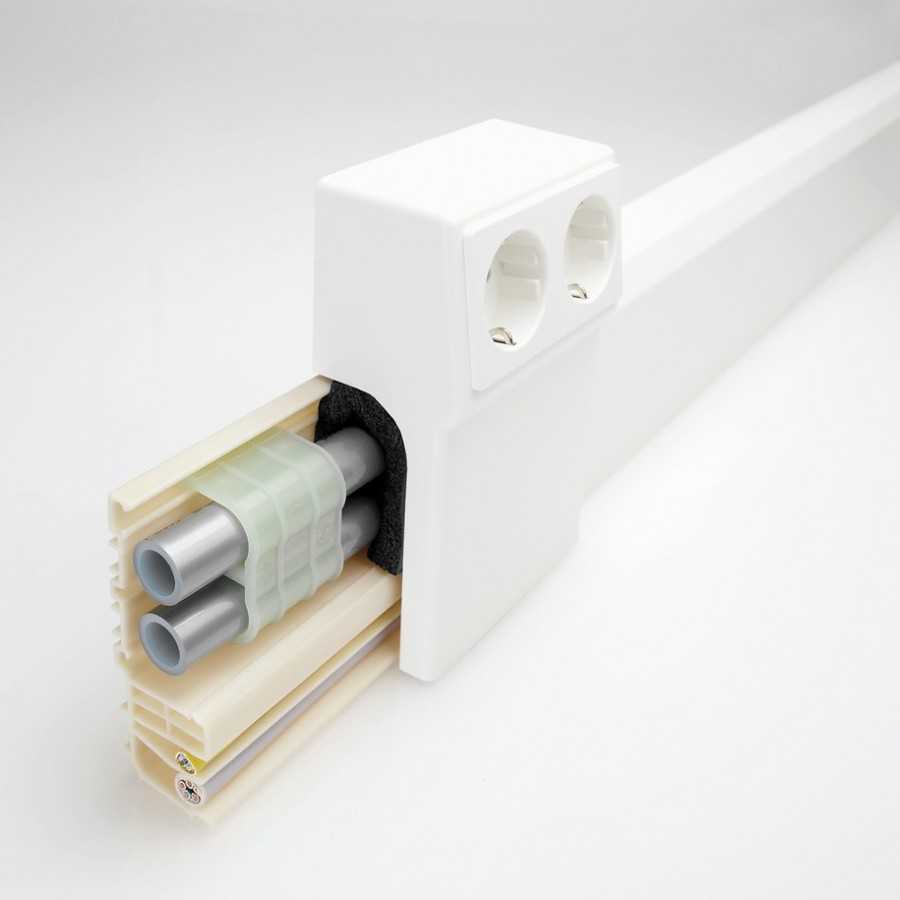

После качественного монтирования во внутреннюю полость помещаются провода, которые покрываются крышкой. На рынке предлагается множество различных цветов поверхности изделия, позволяющих вписывать его в любые интерьеры.

Клипсы используется, если проводка покрывается полимерной гофрой. Но этот вид отличается неряшливой формой и редко применяется в жилых помещениях, а вот на основе предприятий, магазинов и других учреждений подобного типа используется часто. За счет особых качеств дополнительной изоляции отлично подходит для монтирования на улице.

Но иногда бывает, что на основе помещения сложно использовать один из популярных видов крепления. В этом случае необходимо опираться на специальные крепежные элементы. К ним можно отнести металлическую ленту и алюминиевый скотч.

Крепление кабеля в штробе

При скрытой проводке кабель укладывают в штробу — канал, прорезанный в стене или полу помещения. После того как прокладка электропроводки закончена, прорезанные каналы заделывают штукатуркой либо стяжкой, надежно закрывая кабель.

Дюбель-хомут для крепления кабеля в таком канале – оптимальный вариант. Здесь не требуется большой прочности, но важна скорость и дешевизна.

Как вариант крепления используют гипсовый раствор. Однако, несмотря на то, что при этом не нужно сверлить отверстия, скорость крепления возрастает не на много. К тому же гипсовые «нашлепки» получаются неаккуратными, мешают при штукатурке.

При укладке в штробах для размещения кабеля также используют короба и рукава различного вида. Удорожание прокладки при этом компенсируется возможностью при необходимости сменить проводку, не разбивая стену.

Особенности горючих оснований

Особые требования предъявляют к электромонтажу основания из горючих материалов: дерева, древесных или обычных пластиков. В случае форс-мажора –– короткого замыкания или скачка нагрузки –– провода способны загореться. Пламя перекинется на конструкцию, вызвав пожар. Возможен и обратный случай: при возгорании самой конструкции провода расплавятся, создадут короткое замыкание, усугубляя ситуацию либо создавая опасность поражения эл. током при тушении огня водой.

Чтобы этого не произошло, ПУЭ диктуют необходимость использования несгораемых креплений в виде металлических гофрированных рукавов, труб или коробов.

Прокладка в пластиковых гофрированных рукавах не защищает основание от возгорания, а лишь скрывает провод от повреждений и внешних негативных воздействий. При укладке кабелей в коробах или гофрированных рукавах крепления самого кабеля не требуется. К основанию с помощью саморезов или дюбель-гвоздя крепят короб, куда укладывают кабель. Для монтажа рукавов используют клипсы и хомуты.

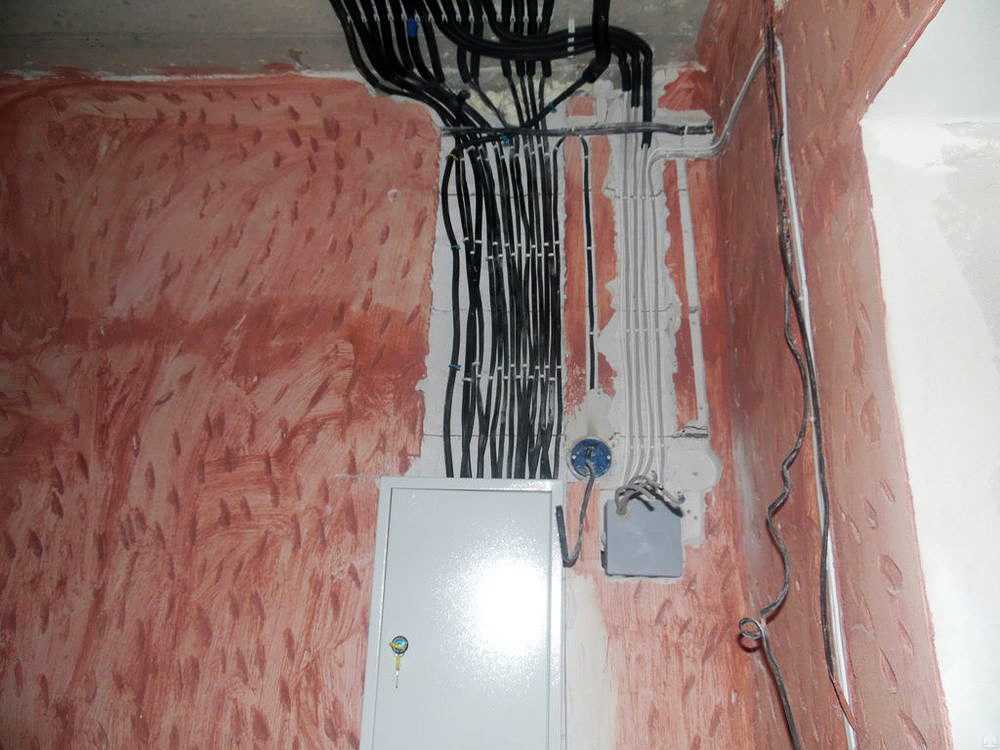

Большие пучки проводов

При монтаже электрических сетей в зданиях и сооружениях, кабели в некоторых местах оказываются собранными вместе. Особенно это заметно в промышленных цехах, где проводка в ряде случаев образует огромные пучки. Для их размещения приходится прорезать широкие штробы. Провода тут размещают рядами, закрепляя к стенам дюбель-хомутами и пластиковыми стяжками.

Виды и выбор дюбель-хомутов

Крепежные элементы из пластика

Рассмотрим, какие основные виды пластиковых дюбель-хомутов в зависимости от их конструкции применяют при монтаже проводных магистралей и трубопроводов:

Анкерный хомут – простейшее изделие, предназначенное для прокладки тонких проводов по монтажной панели. Напоминает обычный тонкий пластиковый хомутик, но в отличие от него оснащается анкерным элементом, при помощи которого крепится в отверстие в монтажной панели. Не годится для крепежа в сплошном основании, поскольку его анкерный элемент работает по принципу защелки, раскрывающейся в открытом пространстве после прохода сквозь панель.

Простейший хомут анкерного типа, используемый для прокладки нетолстых проводов

Дюбель-хомут скоба – наиболее часто используемый среди данного типа крепежей. Представляет собой пластиковую скобу с зубцами с каждой из сторон, которая при совмещении концов превращается в петлю. Популярность такого изделия обусловлена его простотой и удобством монтажа, дешевизной, а также универсальностью – с его помощью можно закрепить и провода, и трубы различных диаметров.

Популярный дюбель-хомут скоба очень прост в монтаже и универсален

Дюбель-хомут распорного типа или так называемый вертолет. Такой крепеж также рассчитан на крепление как проводов, так и труб, при этом способен выдержать более существенную нагрузку в сравнении с предыдущими вариантами – обычно до 8кг. Являет собой штампованную конструкцию в виде креста, отдаленно напоминающую вертолет (отсюда и получил свое название), с петлей и распорным стержнем, а также двумя разъединенными частями, которые собираются в анкерный элемент. Это более дорогостоящий, но и существенно более надежный тип крепежей.

Крепеж распорного типа способен выдержать значительную нагрузку

В продаже имеются и другие виды дюбель-хомутов, однако встречаются они реже и стоят, как правило, дороже.

Что касается материалов, из которых изготавливают вышеперечисленные крепежные элементы, их может быть три вида:

Нейлоновые изделия. Такие крепежи наиболее популярны, поскольку отличаются повышенной прочностью. При этом они достаточно гибки и, кроме того, остаются такими даже при отрицательных температурах, что делает возможным монтаж с их помощью в зимнее время года.

Минусом нейлоновых дюбелей служит значительная потеря механических свойств при температурах выше 85 градусов, поэтому их не рекомендуется использовать при монтаже горячих магистралей, например трубопроводов отопления.

Крепежи из полипропилена. Прочные, но довольно твердые и не пластичные изделия. Такие хомуты боятся прямых солнечных лучей, по этой причине предназначены только для прокладки внутри зданий.
Полиэтиленовые дюбель хомуты. Самый бюджетный вариант, отличающийся невысокой прочностью и снижением механических свойств с течением времени. Кроме того, также чувствителен к ультрафиолету.

Металлические крепежи

Более прочные металлические дюбель-хомуты используют для крепления тяжелых трубопроводов и толстых кабелей, а также при креплении в плотные основания из кирпича и бетона. В большинстве случаев такие изделия изготавливают из оцинкованной стали, реже – в условиях высокой влажности или при воздействии химических сред – из латуни.

Существуют следующие виды крепежных изделий из металла:

Дюбель-хомут клоп. Представляет собой комбинацию металлического дюбеля и однолапковой скобы, которая прижимает трубу или кабель к основанию при ввинчивании дюбеля. Предназначен для крепления магистралей диаметром до 38мм и массой на один крепеж до 10кг.

Простой в конструкции и монтаже, но надежный дюбель-хомут скоба

Дюбель-хомут с навинчивающимся хомутом из двух скоб. Наиболее популярное решение при прокладке немассивных трубопроводов большого диаметра, например дымохода или пластиковой трубы канализации. Зачастую реализуется с резиновой прокладкой.

Металлический дюбель с навинчивающимся хомутом подойдет для бытовых трубопроводов большого диаметра

Крепеж с лентой. Доступен как с пластиковой или стеклопластиковой лентой, так и с лентой из проволоки. Второй тип изделий выбирают для прокладки горячих магистралей. Дюбель-хомуты с лентой довольно универсальны и подходят для крепления практически любых коммуникаций массой на один крепеж до 15кг.

Дюбель-хомут с лентой – альтернативный вариант для крепления
