Что такое автоэлектрика: контролька и еще 10 необходимых инструментов

Для автомобиля

Автомобильная контролька, в отличи от бытовой, выполняет измерительные операции в цепях постоянного тока с питающим напряжением 12 В. Поэтому вы не сможете использовать контрольку на 220 В в качестве автомобильного пробника. Но принцип изготовления будет идентичным, хотя для диагностики автомобиля вместо лампочек очень удобно использовать светодиодные контрольки.

В виду технических особенностей электропроводки автомобиля, контролька на 12 В, выполненная по принципу описанному выше, не предоставляет полной информации о положении дел в цепи. Из-за чего контролька автоэлектрика может оснащаться такими функциональными дополнениями:

Рис. 2: модернизированная автоконтролька

Такая схема, помимо контроля состояния цепей, позволяет определить плюс или минус на выводах и интенсивность сигнала. Благодаря разнополярному включению светодиодов, один из них загорится при касании к положительному контакту, а второй будет сигнализировать при контакте с минусовой клеммой.

Для реализации такой автотестконтрольки вам понадобятся:

• Соединительные провода – подбираются в соответствии с вашими потребностями, но профессиональные автоэлектрики рекомендуют делать длину не менее 2м, так как устанавливать щуп приходится и в труднодоступных местах;
• Щупы могут представлять собой штекеры или крокодилы, для одноразового использования можно просто зачистить края проводов от изоляции и обойтись без щупов;
• Патрон под лампочку и сама лампочка на 12В, если прибор освещения имеет другой принцип подключения, устанавливается патрон соответствующего типа или провода припаиваются к выводам лампы (светодиода) ;
• Кнопка – предназначена для коммутации в цепи контроля, выбирается по величине коммутируемого тока;
• Два светодиода – в данном примере используются разноцветные модели (красный для сигнализации плюсовой клеммы и синий для минусовой);
• Корпус – предназначен для размещения всех деталей и установки световых сигнализаторов на видном месте, в качестве корпуса можно использовать маркер, фломастер или пластиковый тюбик из-под клея.

Выбор вспомогательных элементов ограничивается только вашей фантазией и подручными средствами, которые вы найдете в своем гараже, квартире или мастерской. Если вы изготавливаете автомобильный тестер для конкретной цели, вы можете исключить определенные элементы из схемы, чем значительно упростите устройство. Так, наиболее простой контролькой считается модель с одной лампочкой или низковольтным светодиодом.

Простейшая контролька на 12В для индикации цепи

Для изготовления такого устройства вам понадобиться одноразовый шприц, лампочка на 12 В (можете заменить ее светодиодом), провод, канцелярская резинка, канцелярский нож, пассатижи.

Процесс изготовления состоит из таких этапов:

• разберите иглу от шприца и проденьте ее в пластиковое основание таким образом, чтобы одни конец полностью погружался внутрь шприца – он должен выполнять роль контакта для лампочки.

  Рис. 3: положение иглы в пластиковом основании

• отмерьте такую длину провода, чтобы вам было удобно обмотать его вокруг цоколя. Зачистьте этот участок от изоляции, обмотайте вокруг лампы и затяните при помощи пассатижей. Эту процедуру можно заменить пайкой для обеспечения более надежного контакта.
• если цоколь лампы свободно ходит внутри шприца, наденьте сверху на него канцелярскую резинку для уплотнения. Вставьте лампу таким образом, чтобы незадействованный контакт соприкоснулся с иглой.

  Рис. 4: вставьте лампочку в шприц
• поршень от шприца обрежьте так, чтобы он закрывал лампу вровень с корпусом. Проделайте в поршне отверстие для провода, иначе изготовление может сильно затрудниться.

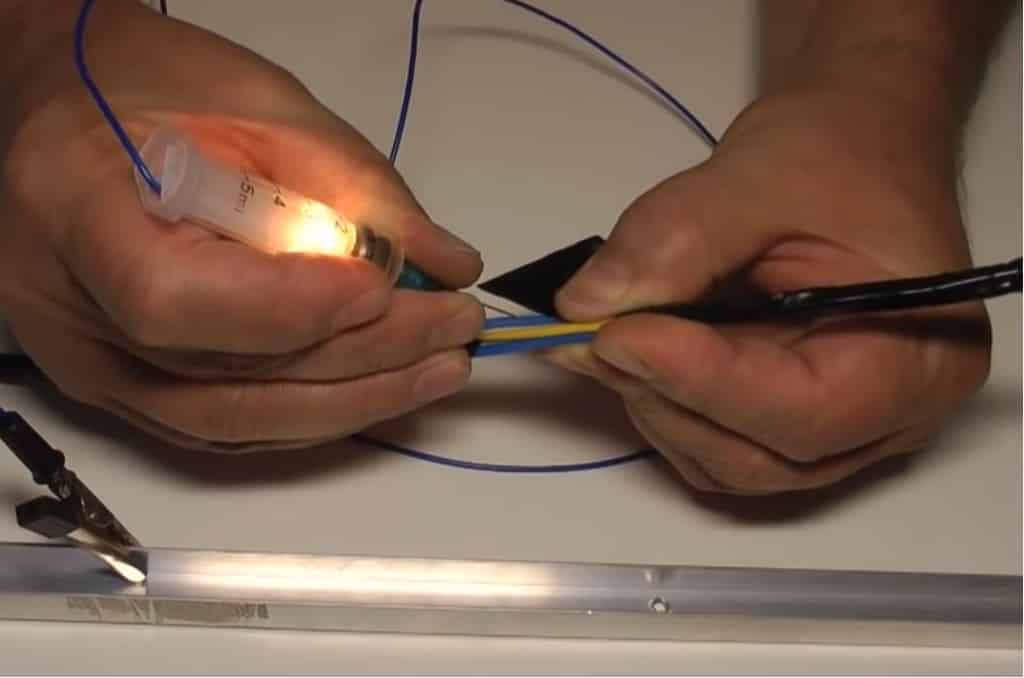

Рис. 5: готовая контролька из шприца

Простейший самодельный инвертор

Практически все инверторы, которые имеются в продаже, работают при помощи использования тока высокой частоты. Классические схемы, которые изготавливались на основе трансформаторов, полностью забыты, их заменили импульсные конструкции.

На основе одной микросхемы К561ТМ2, состоящей из двух D-триггеров, можно изготовить простейший задающий тракт для инвертора. Схема состоит из задающего генератора, роль которого выполняет DD1, а также делителя частоты, изготовленного на триггере DD1.2.

Силовые транзисторы типа КТ827 или КТ819 используются для преобразования напряжения. Очень хорошие результаты показывают полевые транзисторы типа IRFZ44. С помощью задающего генератора вырабатывается синусоида, которая необходима для нормальной работы конструкции.

Для домашней сети

Если Вы решили сделать контрольную лампу для проверки проводки и наличия напряжения в доме для бытовой электросети, то все, что нужно это:

1. Лампочка на 220 В.
2. Электрический патрон.
3. Два медных одножильных провода длиной по 50 см каждый.
4. Щупы для удобства использования контрольки.
5. Защитный кожух для лампочки.

Итак, все, что нужно сделать – подключить провода к патрону и вкрутить в него лампу. Как Вы уже поняли, самодельная контрольная лампочка на 220 Вольт имеет достаточно простую конструкцию, что позволяет собрать ее своими руками даже неопытному электрику.

Чтобы было удобно использовать контрольку, рекомендуется дополнительно концы каждого провода соединить с щупами, которыми будет гораздо проще пользоваться, если нужно проверить напряжение в розетке. Сделать такие щупы можно различными способами. Например, из корпуса от шариковой ручки и кусочка толстого одножильного медного провода или гвоздя. Обязательно нужно хорошо заизолировать щупы, так как даже небольшой оголенный участок в неподходящем месте может привести к поражению электрическим током.

Также рекомендуется дополнительно защитить лампу накаливания кожухом, будь это защита из проволоки либо прозрачного пластикового колпачка подходящего размера. Защищать лампу нужно потому, что они часто при измерениях и небрежном обращении. Этого недостатка практически лишены современные светодиодные лампочки, ведь их защищает прочный пластиковый купол, и кожух для них не требуется.

Фото примеры нескольких вариантов самоделки из лампочки и двух проводов Вы можете просмотреть ниже:

Помимо этого советуем просмотреть видео мастер-класс по сборке контрольной лампы электрика:

Чем опасна контролька

Лампа накаливания относится к электрическим изделиям, требующим аккуратного обращения. Поэтому ее устанавливают в светильники, которые стационарно закреплены на строительных конструкциях или имеют устойчивое основание, например, в настольном исполнении.

Контролька создается переносной и легко повреждается. Она может:

• взорваться от повышенного напряжения;
• выскользнуть из рук электрика, упасть и разбиться (часто в подключенном состоянии);
• сделать короткое замыкание;
• послужить причиной попадания человека под действие тока.

Опытные электрики пытались учесть эти риски и принимали различные технические ухищрения для повышения собственной безопасности. Но они все запрещены современными правилами.

Возможность взрыва

Технические предпосылки

При подключении под напряжение сопротивление нити накала изменяется по нелинейному закону. В первоначальный момент кратковременно возникают переходные процессы, а затем устанавливается номинальный режим работы.

Это объясняется тем, что вольфрам в холодном и разогретом током состоянии обладает разным электрическим сопротивлением. Рассмотрим это на примере популярной лампочки 60 ватт. Она потребляет ток 0,27 ампера, а ее нить обладает сопротивлением 815 Ом.

Если же замерить ее сопротивление в холодном состоянии, то омметр покажет порядка 59 Ом. Разница почти в 14 раз. Такое свойство вольфрама избавляет лампу от сложной пускорегулирующей аппаратуры, облегчает конструкцию, но требует учета при эксплуатации.

При превышении напряжения до линейной величины 380 нить чаще всего перегорает, но у изношенной конструкции может взорваться. Примеров таких повреждений очень много. Они возникают там, где владельцы квартир экономят на защитах типа реле контроля напряжения.

Человеческий фактор

Электрики, пользующиеся контрольками на предприятиях, работали не только в сетях 220, но и 36 вольт, которые используются для освещения опасных помещений.

Конструкция патрона и форма лампочек взаимозаменяемы: при работе в контрольке просто перекручивали лампы на соответствующее напряжение. Если же при смене рабочего места в сети 220 вольт забывали об этом, то происходил взрыв колбы. А мелкие осколки почему-то летят прямо в глаза.

Механическое повреждение

Стекло колбы хрупкое, легко бьется, особенно в переносной конструкции. Если у стационарного светильника лампа вкручена и закреплена, то контрольку обычно держат в руках. Она может выскользнуть.

Да и человек не всегда соблюдает правила безопасности при работе с инструментом, способен поскользнуться и выронить ее из рук или упасть вместе с ней и порезаться о стекла.

Особую опасность представляет падение с лампой, на которую подано напряжение. Нить накала оборвется, а электроды ее крепления могут закоротиться через случайный токопроводящий предмет или человеческое тело. Сразу возникает короткое замыкание со всеми отягчающими обстоятельствами.

Вероятность прикосновения к токоведущим частям

Для создания электрического контакта при подключении контрольки обычно оставляют оголенный конец металла на проводе или напаивают простой наконечник с зажимом типа «крокодил».

Эта точка находится под напряжением сети, представляет опасность.

Самодельные защиты контрольной лампы

Учитывая риски работы с котролькой опытные электрики всячески пытались защитить ее конструкцию:

• надевали на патрон жестяной или иной плафон:
• обматывали колбу скотчем или тряпками;
• приспосабливали крюк для подвески;
• монтировали перед патроном предохранитель, защищающий от короткого замыкания;
• использовали для подключения провода с высокой степенью защиты изоляции;
• применяли для подключения щупы с предохранительными ограничительными кольцами от измерительных приборов, предназначенных для работы под напряжением.

Однако даже полный комплекс всех этих мер не позволяет безопасно выполнять работу контрольной лампой. Надежней работать индикатором и вольтметром.

Схема управления

И если подключение частотного преобразователя к электродвигателю выполнить просто, достаточно только соединить соответствующие выводы, то со схемой управления все куда сложнее. Все дело в том, что возникает необходимость в программировании устройства, чтобы добиться максимально возможных регулировок от него. В основе находится микроконтроллер, к нему производится подключение считывающих устройств и исполнительных. Так, необходимо наличие трансформаторов тока, которые будут постоянно следить за мощностью, потребляемой электроприводом. И в случае превышения должно произойти отключение частотника.

Необходимые инструменты: контролька автоэлектрика своими руками

Автомобильная электропроводка очень деликатное дело. За ней нужно постоянно ухаживать и проверять на исправность основные электроприборы. Для проверки электрики в машине должны быть специальные приборы, с помощью которых можно обнаружить неисправность в сети.

Из-за большого количества грязи электрика так же может прийти в негодность. Выявить неисправность поможет индикаторная отвертка или автомобильная лампочка. Так же на момент поломки в машине обязательно должны находиться нужные инструменты и материалы.

Инструменты, которые всегда должны находиться в машине:

• Провода;
• Клеммы;
• Индикатор или контролька;
• Тестер;
• Пластиковые стяжки;
• Изолента;
• Кусачки, ножницы;
• Отвертки, различные ключи, плоскогубцы;
• Набор предохранителей;
• Преобразователь напряжения.

Так же при разных обрывах проводки понадобится и паяльник. Плохие контакты лучше припаять, чем скрутить. Паять рекомендуется только те провода, которые не подвергаются большой вибрации и располагаться они должны прямолинейно. Закрепить спаянный участок можно изолентой.

Сайт автоэлектрика. Практика ремонта, электросхемы и т.д.

Всем известно что контролька(пробник) это самый, или почти самый главный инструмент автоэлектрика, она позволяет по быстрому проверить напряжение в важных частях проводки, «пробежаться по предохранителям». Да, для этого есть мультиметр, но попробуйте проверить пятьдесят предохранителей в блоке предохранителей мультиметром, это долго и муторно.

У меня есть несколько мультиметров, токовые клещи, осциллограф, сканеры-шманеры всякие и это всё используется каждый день, но контролька очень нужна при проведении первичной диагностики, проверки предохранителей. За более чем десять лет работы автоэлектриком я делал много контролек, это были варианты с резистором, светодиодом и шилом из тяги от китайских замков. Минус такой контрольки в том что невозможно определить какое напряжение мы измеряем, светодиод одинаково весело светится и от 12 вольт, и от 8, из-за этого можно зайти в тупик при поиске неисправности не увидев очевидную просадку напряжения. Я это проходил, как результат, поиск простой неисправности растянулся на несколько часов, после этого светодиодные контрольки ушли из моей работы.

Также были варианты в вилке прикуривателя с батарейкой и двумя светодиодами, показывающие и плюс и минус имеющие теже недостатки.

Вобщем в какой-то момент я решил что мне нужна хорошая «взрослая» контролька, с цифровым выводом информации, небольшим размером, с приличным дизайном, с возможностью зарядки от усб. Дисплей был выбран OLED 128*32, он имеет подходящие габариты и не требует подсветки. В качестве источника питания подошёл аккумулятор Robiton LP401225 ёмкостью 90мА. Управлять этим всем будет микроконтроллер Atmega328p. Также было решено запилить режим осциллографа. Корпус был смоделирован в программе Компас 3D и изготовлен на 3D принтере.

В итоге получилось вот что

Эту контрольку я использую уже около года, также несколько моих друзей пользуются такими. Получилось на мой взгляд круто. Не сказать что это было просто, но результат стоит того. Далее (по мере свободного времени обновляю статью) я вам расскажу как я делал такую контрольку и научу как сделать такою же. При наличии желания и свободного времени вы сможете собрать точно такую же.

Вот примеры использования этой крутой контрольки

После того как я определился с компонентами для сборки контрольки нужно было всё это скомпоновать для того чтобы определиться с размерами будущей печатной платы и корпуса. Для моделирования использовал Компас 3D версии 16 Home лицензионный. Вот что получилось.

Корпус тоже создаём в Компасе.

Вот такая сборочка получилась

Далее сохраняем смоделированный корпус в формате STL и открываем в программе CURA.

В этой программе настраиваем нужные параметры для печати на 3д принтере, сохраняем файл и запускаем печать.

Вот такой корпус получился

Впринципе можно его обработать, покрыть лаком и использовать, но напечатанный на принтере корпус недостаточно прочен, поэтому я изготовил из силикона формы для заливки пластика.

Дальше была разработана в sprint layout плата и изготовлена с помощью лута. К сожалению фотографий той платы не сохранилось. После отладки я заказал платы а промышленом качестве. Сборка контрольки своими руками.

После этого была написана программа для атмеги.

to be continue…

Какой-то ШИМ, уже даже не помню что это и на каком автомобиле)

Проверка мотора дворников на гранте, сигнал концевика редуктора, очень удобно.

Проверка блока управления вентиляторами на Митсубиси, шим сигнал управления.

Проверка кислородного датчика на Митсубиси паджеро

контролька автоэлектрика, пробник автоэлектрика, миниатюрный осциллограф, осциллографический пробник, контролька на микроконтроллере авр, корпус своими руками на 3д принтере, моделирование корпуса электроники в компас 3д

Несмотря на огромное количество измерительных приборов и индикаторов, используемых как в бытовых, так и в производственных задачах, из обихода не перестают выбывать контрольные лампы. Такое устройство можно без проблем и капитальных затрат собрать самостоятельно. Наиболее распространенные модели предназначены для использования в бытовых и автомобильных цепях. Поэтому в данной статье мы разберем, как собрать контрольку на 12 и 220 Вольт своими руками.

Самая крутая контролька автоэлектрика своими руками!

При чем тут ваш выбор, я работаю с авто и мне нужны схемы на все, а их нет, что мне тогда делать? Вы же тут умные фразы кидаете, что это прошлый век, а когда попросили найти, сразу заднюю включили? ЭБУ, если какие то параметры не проходят, а потом вам скажут, что это не ЭБУ виноват, но поставили, значит платите, я о дилерах. Или на другом СТО или в гараже вам сделают контролькой так, что ехать будет прекрасно и стоить будет сотую или тысячную от дилера? Композиция «Heading West» принадлежит исполнителю Audionautix. Лицензия: Creative Commons Attribution. Сейчас существуют специальные индикаторные отвертки, которые позволяют определить напряжение в сети.

Самая простая контролька (прозвонка) своими руками. Только батарейка, провода и . Контролька для авто своими руками из шприца и светодиодов.

Контролька для авто своими руками

Вот решил поделиться изготовлением контрольки, которая не заменима в автоэлектрике и работах проводящих на автомобиле связанной с электрикой. Простая в изготовлении контролька, зарекомендовала себя, как нужный и простой в эксплуатации инструмент, без неё никуда))).

Собрана она на простой схеме, которая состоит из пару деталей, её даже схемой трудно назвать, так как спать её может любой.

Имеется два светодиода, лучше взять разных цветов, так ориентироваться проще будет. У меня стоит красный и синий, красный измеряет плюс, синий минус. Резистор можно поставить от 1 до 5 ком, это чтобы не спалить светодиоды.

Также имеется кнопка, которая при нажатии замыкается и светит лампочка на 1.2 Ватта (автомобильная), она служит для определения слаботочного провода или контакта (можно к нему подключиться или нет).

Из самореза сделал наконечник, провод поставил акустический, он дольше служит, так как на излом очень долговечен (примерно около 2 метров), длинный потому что приходить иногда от АКБ подключаться, а искать контакт под торпедой или ещё где. Сам корпус взят от какого-то блока питания, что суётся в прикуриватель. Всё хорошо спаивается, соединяется и изолируется.

Сверху у меня накручена зелёная изолента, можно взять другую цветную, тогда прибор можно с лёгкостью найти среди всяких проводов и подкапотном пространстве автомобиля, так как он так и наровит куда-нибудь деться ))).

Если светиться красный светодиод, значит плюс есть, если при нажатии на кнопку, светится ещё и лампочка, значит плюс хороший.

Светиться синий — минус.

Крокодил минуса на массу.

Предохранители например можно проверить все за минуту, очень удобно, если на одном контакте есть плюс, а на другом конце предохранителя нет, значит ему каюк пришёл. Это я просто для примера привёл, а так им можно много чего проверить, прозвонить, ну и так далее…

Автор; Андрей Куц, Одесса, Украина

Источник

Применение щупа-прозвонки для проверки различных видов электрооборудования

Проверка аккумулятора

Применяя щуп, можно проверить наличие напряжения на выводах аккумуляторной батареи. Для этого с использованием зажима типа «крокодил» необходимо подсоединиться к выводу аккумулятора со знаком «-», а конец щупа приставить к клемме со знаком «+».

Проверка предохранителя

С целью проверки предохранителя одним концом его вывода необходимо прикоснуться к положительному выводу аккумуляторной батареи, а концом щупа — к его второму выводу.

Проверка лампы накаливания

Чтобы проверить щупом-прозвонкой лампу накаливания, один вывод ее цоколя приставьте к положительному выводу аккумулятора, а ко второму приставьте конец щупа. При проверке лампочки с двумя нитями накала (такой, например, как лампа для фар автомобиля), их проверяйте поочередно.

Продвинутая контролька автоэлектрика своими руками

Всем привет! Давно сидел на ресурсе и наконец-то созрел зарегистрироваться и выложить что-то полезное.

Многие из вас наверное знают, что контролька – главный инструмент автоэлектрика. У меня их достаточно много, некоторые делал самостоятельно, некоторые покупал. В хозяйстве обязательно нужно иметь вариант контрольки с батарейкой. Она облегчает поиск нужных цепей; прозвонку; проверку наличия напряжения; целый провод или в обрыве. Сегодня я покажу, как сделать вариант с аккумулятором.

Для изготовления контрольки понадобятся следующие элементы:

Отсек на 2 пальчиковые батарейки, с выключателем, который будет выступать корпусом;

Крокодил, для массового контакта;

Кнопочка без фиксации, для включения нагрузки;

Лампочки на 12 В, две штуки;

Аккумулятор на 3.7 В;

Светодиоды, в моем случае белый и фиолетовый;

Резисторы, подбирал по яркости свечения светодиодов (1 кОм и 750 Ом) и громкости бузера (91 Ом);

Пьезопищалка на 3 В, со встроенным генератором;

Кусок провода для крокодила — около 2 м.

Приступаем к размещению элементов внутри корпуса. Для начала удалим из него лишние элементы, чтобы поместить необходимые. Просверливаю в корпусе отверстие и закрепляю в нем иглу. К игле припаял площадку, которая упирается в корпус, со второй стороны прикрутил винтиком с помощью контактной группы. Игла металлическая, поэтому ее необходимо залудить. Я использую для этого ортофосфорную кислоту. Под зуммер просверлил отверстия рядом с иглой, чтобы выходил звук. Рядом с зуммером будет находится аккумулятор.

С тыльной стороны отсека просверлил отверстия под лампочки и светодиоды. Получилось не совсем ровно, но это не беда)

Теперь необходимо все наши компоненты спаять. Паять элементы контрольки будем по схеме.

Светодиоды размещаем параллельно и встречно.

Зачем нужен выключатель? Если подключить щуп и крокодил к блоку питания, и включить контрольку, то аккумулятор будет заряжаться. Вторая причина — часто, при выезде, щуп замыкался с крокодилом и контролька разряжалась. Выключатель поможет уберечься от такой неприятной ситуации.

Зуммер помогает дистанционно понять, что цепь замкнута.

Лампочки и кнопка нужны для того, чтобы на искомом проводе создать нагрузку. С их помощью мы можем определить силовой “плюс”. Также они помогают найти провода управления центральным замком. Одна лампочка потребляет примерно 50 мА, а для отработки центрального замка нужно большее напряжение. Поэтому я был вынужден использовать 2 лампочки.

После того, как спаяли все элементы, необходимо залить их горячим клеем, чтобы ничего не болталось. Перед фиксацией обязательно проверяем работоспособность контрольки и закрывается ли крышка с компонентами внутри.

Единственный момент, что я оставил не залитым аккумулятор, чтобы в случае чего, его можно было поменять. Мое размещение элементов в корпусе — не панацея. Каждый может доработать месторасположение под себя. Делается контролька автоэлектрика своими руками достаточно просто, поэтому каждый сможет повторить процесс у себя дома!

Если пост будет интересен, смогу поделиться другими наработками в сфере автоэлектрики)

Как пользоваться отверткой индикатором

Ну что ж мы рассмотрели три вида индикаторных отверток, теперь рассмотрим как пользоваться отверткой индикатором и проверим их в работе.

Обычный индикатор

Указатель этой отвертки-индикатора снабжен двумя рабочими областями. Первая похожа на плоскую отвертку – она-то и контактирует в элементами электропроводки, которые находятся под напряжением. Вторая обеспечивает достаточное сопротивление, и находится на рукояти отвертки. Также она имеет двухполюсный выключатель.

Рассмотрим пример, при котором к первому контакту подведен фазный провод, а ко второму – нулевой. Индикатором напряжения определяется, по какому проводу идет фаза.

Чтобы определить достаточно зажать контакт на рукоятке индикатора напряжения большим пальцем, после чего поднести рабочую область индикатору поочередно к обоим контактам автоматического выключателя. При этом нужно следить, чтобы большой палец оставался голым – нельзя надевать перчатки при использовании устройства.

Как пользоваться индикаторной отверткой со светодиодом

Как уже говорилось выше, эти индикаторы отличаются наличием функции не только контактного, но и бесконтактного использования при наличии светового оповещения.

Если вы используете классический контактный способ, и вам нужно выяснить, где имеется фаза, достаточно приблизить рабочую часть к обоим контактам автоматического выключателя. Поднося прибор к нулевому контакту, вы не заметите никаких изменений. Когда же вы проверяете фазный, сразу же загорится сигнальная лампочка, что позволит вам сразу выяснить, что на этом контакте присутствует напряжение.

Для чего может использоваться напряжение 12 или 24 вольт в быту

В бытовых условиях зачастую используются источники электропитания низкого напряжения. От напряжения 12 или 24В постоянного тока DС запитываются переносные/стационарные электротехнические и электронные устройства, а также некоторые осветительные приборы:

• аккумуляторные электродрели, шуруповерты и электропилы;
• стационарные насосы для полива огородов;
• аудио-видеотехника и радиоэлектронная аппаратура;
• системы видеонаблюдения и сигнализации;
• батареечные радиоприемники и плееры;
• ноутбуки (нетбуки) и планшеты;
• галогенные и LED-лампы, светодиодные ленты;

• портативные ультрафиолетовые облучатели и портативное медицинское оборудование;
• паяльные станции и электропаяльники;
• зарядные устройства мобильных телефонов и повербанков;
• слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;
• детские игрушки, елочные гирлянды, помпы аквариумов;
• различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.

Большинство устройств работает от батареек и Li-ion аккумуляторов, но использование товарных позиций не всегда оправдано с точки зрения эксплуатационных затрат. Заряжать аккумуляторные батареи можно 300–1500 раз, но гальванические элементы с большой энергоемкостью и низким током саморазряда стоят дорого. Заметно дешевле обойдется приобретение батареек, особенно солевых и щелочных, но такие элементы придётся часто менять. Тем более, что для обеспечения подающего напряжения 12 В понадобится 8 последовательно соединенных пальчиковых батареек (типа АА или ААА) или 1,5-вольтовых «таблеток» в корпусе типа 27А.

Поэтому в местах с доступом к бытовой сети 220 В 50 Гц для питания электроприемников с амперажом больше 0,1 А рациональнее использовать блок питания.

Устройство для зарядки гаджетов

Портативный прибор может зарядить смартфон или планшет. Не проблема для него ноутбук, видеокамера. Даже паяльнику можно обеспечить соответствующее «питание». Дело в том, что обычное напряжение, на которое рассчитаны устройства, 220 Вольт. Собственноручное изготовление аккумуляторного устройства дает на выходе 14,8В. Это недостаточно для ноутбука и много для смартфона.

Поэтому универсальный небольшой инвертор просто необходим. Собрать его можно благодаря продукции AKA KASYAN. Небольшие емкости дают требуемый ток. 5А. Процесс изготовления полностью изложен на специализированных сайтах.

Подключение через адаптер/зарядку

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Для работы автомагнитолы требует 12 В и 5-6 А

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Если данные взять неоткуда, можно ориентироваться на «средние». Обычно автомагнитола в штатном рабочем режиме потребляет 5 А. При максимальной нагрузке, может быть, потребление 10 А. Но при таком подключении, максимум из неё не выжмешь. Итак, ищем сетевой адаптер или зарядное устройство, которое выдаёт 12 В и 5–6 А.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять-десять минут автомагнитола будет работать от сети 220

Большая часть порядка подключения автомагнитолы дома изложена выше. Опишем только непосредственные действия.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять — десять минут автомагнитола будет работать от сети 220

• Отрезаем штекер. Часть, которую вставляем в технику от зарядки/переходника/адаптера/блока питания.
• Разделяем проводники, стараясь не повредить изоляцию.
• Мультиметром определяем плюс и минус. Часто можно встретить в кабеле центральный провод и оплётку. Здесь всё просто оплётка — это минус.
• Их цепляем на входы питания автомагнитолы.
• Включаем в сеть 220 вольт и проверяем, как работает.

Если не хочется отрезать штекер, то можно просто на некотором расстоянии зачистить провода и сделать выводы. Но после проверки лучше соединения заизолировать.

Ещё один вариант, ничего не отрезать и не зачищать. Можно просто подключить провода к штекеру. В центральное отверстие втыкается провод «+», а минус — это внешний контакт.

Автоэлектрика своими руками: пробник и его назначение

Электроника в автомобиле – это упрощенный процесс вождения и комфорт для владельца. Электронный блок является независимым прибором, который способен управлять работой многих систем, а так же деталей автомобиля. Основным преимуществом автоэлектрики является комфорт внутри салона.

За старт автомобиля отвечают не только аккумулятор или генератор, но и многие другие электронные механизмы

Само на них и их работу стоит обращать свое внимание

Дополнительные электронные механизмы:

• Стартер;
• Свечи;
• Распределитель искр;
• Блок управления – он может быть как электрическим, так и механическим;
• Катушка высоковольтная;
• Антиблокировочная система.

Чтобы выявить какие-либо нарушения в проводке, нужно своими руками соорудить небольшое приспособление – пробник. Или его еще называют контролька – это электрический прибор, который предназначен для проверки напряжения электричества и для выявления других неисправностей.

«Контролька», или простейший тестер автомобилиста своими руками

Здравствуйте, уважаемые читатели и самоделкины! Эта статья будет интересна многим автомобилистам. Иногда в автомобиле необходимо проверить целостность предохранителей, проводов, наличие напряжения. Конечно, для таких целей есть и обычные измерительные приборы, но они питаются от батареек, которые садятся в самый неподходящий момент, да и экран на морозе не всегда показывает.

В этой статье, автор YouTube канала «George Kosilov» расскажет Вам, как сделать простейший измерительный прибор автомобилиста. Это так называемая «контролька» или контрольная лампа, изготовленная в удобном небольшом корпусе. Изготовить такую самоделку можно за считанные минуты, используя минимум инструмента. Материалы. — Шариковая ручка с прозрачным корпусом — Гвоздь — Индикаторная лампа на 12 В — Акустический провод — Небольшой крокодил — Секундный клей — Паяльная кислота, припой — Сода.

Инструменты, использованные автором. — Паяльник — Кусачки, плоскогубцы — Шуруповерт.

Процесс изготовления. Автор разбирает шариковую ручку, и подбирает гвоздик подходящего размера. Конец гвоздя необходимо заточить, он будет играть роль щупа.

Затем автор наматывает на основание гвоздика зачищенный край отрезка телефонного провода. Смазывает место пайки паяльной кислотой, пропаивает место соединения.

В качестве индикатора будет использоваться лампочка панели приборов, либо любая другая небольшой мощности с напряжением питания 12 Вольт. Припаивает один из выводов лампочки к проводу.

Затем собирает головку индикатора, устанавливая в нее гвоздик. Для того, чтобы его зафиксировать, автор применяет обычную соду. Засыпает ее в носик, и пропитывает супер клеем.

Пока клей сохнет, можно подготовить вторую часть ручки. Двухжильный акустический кабель по мягкости отлично подходит для такого прибора, нужна одна жила.

Сверлит отверстие для провода в колпачке, можно прожечь раскаленным гвоздем.

Припаивает второй контакт лампочки к тонкому проводу, обкусывает излишки и соединяет с акустическим кабелем.

Собирает индикатор, протягивая через колпачок провод, а лампочка должна остаться в прозрачной части корпуса ручки.

Вклеивает колпачок в основание ручки при помощи секундного клея.

Затем зачищает край кабеля, и зажимает его плоскогубцами в небольшом «крокодиле»

Важно не забыть одеть на кабель кембрик или кусочек термоусадочной трубки

Пропаивает соединение, надевает кембрик. Устройство готово!

Теперь можно прицепить крокодил на массу автомобиля, и проверить предохранители.

А вот так иногда выглядят похожие изделия.

В общем, вот такой прибор получился у автора, сферу его применения объяснять наверно нет смысла.

Спасибо автору за простую, но полезную и надежную самоделку!

Всем удачи, и ни гвоздя, ни жезла!
