Антенна для цифрового тв своими руками: сделайте приемник для 20 dvb-t2 каналов

«Бабочка»

«Бабочкой» называют относительно простую, но эффективную коротковолновую антенну для приема цифрового телевидения за ее специфическую форму: проводники-вибраторы отходят от крепежной оси веером, точно крылья реального насекомого.

Для изготовления потребуется :

тонкая дощечка или фанера размером примерно 550 на 70 мм и толщиной около 5 мм;
около 4 м медного или, что хуже, алюминиевого провода сечением в 4–6 мм;
саморезы;
отвертка или шуруповерт;
нож для зачистки;
паяльник с припоем и флюс-пастой;
линейка для разметки;
кусачки или плоскогубцы;
карандаш для разметки дощечки;
штекер на 75 Ом;
F-разъемы для подключения.

Изготовление выглядит так :

Рассчитываются размеры вибраторов и расстояние между ними. В среднем можно считать длиной 37,5 см.
Нарезаются провода в соответствии с рассчитанными размерами. Потребуется восемь проводников.
Середина каждого проводника зачищается на 2 см.
Каждый провод сгибается дугой так, чтобы между концами было не менее 7,5 мм. Вместо двух проводов можно использовать лист металла, вырезанный в форме треугольника, тогда эта антенна будет ближе к конструкции, запатентованной в 1938 году под именем Butterfly dipole.
Отрезаются два провода длиной около 43 см. Они зачищаются в тех местах, где будут крепиться к доске.
Все проволоки соединяются между собой по схеме подключений.
Выходы антенны впаиваются в штекер.
К штекеру подключается провод-переходник на 75 Ом.
К переходнику подключается кабель.
Антенна настраивается на прием и крепится в подходящем положении.

простота в изготовлении;
эффективность.

сравнительно невысокий коэффициент усиления.

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

найти в интернете ближайшие мультиплексоры в регионе или городе;
определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ — длина волны, f — частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

λ = 300/500 = 0,6 м;
λ = 300/750 = 0,4 м.

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Инструменты и материалы

Чтобы сделать антенну Харченко вам понадобится:

Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
Телевизионный кабель для передачи видеосигнала.
Линейка для измерений, карандаш или маркер для нанесения отметок.
Пассатижи или тиски с молотком для придания проволоке нужной формы.
Отражатель из фольги или металлической сетки.
Паяльник с припоем и канифолью.

Для кольцевой антенны вам понадобится:

Кусок коаксиального кабеля.
Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.

После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

Другие варианты антенн для DVB-T2

На практике нашли применения и другие дальнобойные конструкции с коэффициентом усиления до 10–15 дБ, способные работать на расстоянии до 50–60 км от ретрансляторов. Многие из них даже не названы в честь своих разработчиков, но это не уменьшает их эффективности. Наиболее распространены:

Простейшая спиральная антенна, сделанная из силового провода, диаметр которого всего 2 мм. С него даже не потребуется снимать изоляцию

Обращаем внимание, что повышение коэффициента достигается увеличением количества витков. Так, при 12 витках провода показатель может достигать 14 дБ

Размер также зависят от частоты принимаемых каналов. Для Московской области моно принимать диаметр кольца 17,7 см при шаге навивки 13.7 см. В качестве рефлектора используют лист тонкого металла или обычную решетку от гриля.
Самодельные логопериодические антенны более сложны в сборке, но обеспечивают хорошее качество приема практически в любых условиях. Такое устройство состоит из нескольких элементов (вибраторов), закрепленных на основании с определенным шагом. Для приема 1–32 каналов в диапазоне частот 530–626 МГц рекомендованы следующие размеры и расстояния в миллиметрах:

Номер вибратора	1	2	3	4	5	6	7
Длина	171,5	159,3	147,9	137,3	127,5	118,4	109,9
Расстояние	71,9	66,7	62	57,5	53,4	49,6
Номер вибратора	8	9	10	11	12	13
Длина	102,1	94,8	88	81,7	75,9	70,5
Расстояние	46,1	42,8	39,7	36,9	34,2	31,8

Вибраторы крепятся на двух несущих элементах (трубах круглого или квадратного профиля) в шахматном порядке. При сборке этой антенны требуется максимально возможная точность. Поэтому за ее изготовление стоит браться только тогда, когда уже есть опыт работ по более простым моделям. Но отметим, что по качеству приема такие модификации удерживают весьма высокие позиции в профессиональных рейтингах.

Существуют и другие модификации антенн, но они более сложны в техническом плане. Да и сборка таких устройства не всегда целесообразна, ведь увеличение коэффициента такие конструкции обеспечивают минимально по сравнению с перечисленными вариантами. Поэтому вы сможете смотреть цифровое эфирное телевидение без проблем, выбрав одну из описанных модификаций, не покупая дорогостоящих заводских устройств.

Тройной квадрат

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

директора;
вибратора – именно с него снимается принятый сигнал;
рефлектора.

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
Стыки спаиваются между собой.
В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.

Преимущества:

Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
Есть возможность подключения усилителя, превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.

Недостатки:

Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

Инструкция по самостоятельному изготовлению

Без теории и производимых расчётов изготавливать вручную такое устройство не имеет смысла. Поэтому, для более глубокого изучения материала и расчета с применением интегральных формул рекомендуем проштудировать книгу «Логопериодические вибраторные антенны» 2005 года издания. Она находится в публичном доступе в интернете, или же всегда можно купить бумажный вариант.

Как самостоятельно изготовить антенну для цифрового ТВ
Как изготовить антенну для цифрового ТВ из обычного кабеля
Какую антенну выбрать для цифрового телевидения

Шаг 1. Проводим расчеты

Если руки созданы чтобы творить, а желания нет самостоятельно использовать формулы из книги по радиоэлектронике, можно воспользоваться значениями, что были высчитаны уже давно.

Параметр	Значение
Диапазон работы антенны	От 470 до 790 МГц
Кол-во вибраторов	По 9 шт. на строну
Коэффициент геометрической прогрессии	0,895
Расстояние между вибраторами	0,17 м
Сопротивление (входное)	75 Ом
Волновое сопротивление линии антенного кабеля	97,143 Ом
Диаметр проводников фидерной линии	8 мм
Расстояние между несущими проводниками	10,768 мм
Расстояние между самым длинным вибратором до линии замыкания	72, 556 мм

Чтобы все работало правильно, рекомендуется брать проволоку толщиной 6 мм. При этом расстояние и длинна для каждого вибратора подобраны такие (сам. таблицу). Если намерены использовать конструкцию побольше, придется брать книжку с формулами и калькулятор в руки, и рассчитать все самостоятельно.

Вибратор	Расстояние, мм	Длинна, мм
Первый	145,1
Второй	98,7	128,4
Третий	186	113,6
Четвертый	263,3	100,5
Пятый	331,7	89
Шестой	392,2	78,78
Седьмой	445,8	69,7
Восьмой	493,2	61,7
Девятый	532,2	54,6

Шаг 2. Изготавливаем проводник

Для изготовления понадобится:

Стержни. Рекомендуется подготовить две пустотелые трубки нужного диаметра и длинны.
Нарезать по размерам из таблицы девять вибраторов. Толщина должна быть одинаковой.
Подвести питание к будущей антенне, если используется усилитель.
Внутрь одного из стержней подвести кабель-фидер.
Провести спайку кабелей для последующего подключения к тюнеру или TV.
Подключить вибраторы попеременно к стержням, как указано на чертеже.

В качестве примера можете ознакомится с видео инструкцией.

Шаг 3. Проводим настройку

Если сборка антенны завершена, осталось ее правильно выставить. При хенд-мейд сборке скорей всего будут недочеты, которые можно исправить так:

Укоротить или нарастить вибратор. Если же нужная длинна по каким-то причинам не соблюдена, можно аккуратно отрезать перебор пилкой по металлу или нарастить нужную длину с помощью пайки / сварки.
Поэкспериментировать со сменой рас стояния между вибраторами на всей длине стержней.

Шаг 4. Подключаем усилитель SWA

Можно использовать один из двух методов подключения ДМВ антенны:

Используя питание по кабелю от антенны. Центральную жилу кабеля надо зажать болтом, экран обернуть и зачистить планкой. Экранировать нужно в том числе и для того, чтобы не допустить КЗ экрана на центральную жилу.
Используя питание от внешнего адаптера-переходника, типа «краб». Распайка его производится по конструкции устройства. Если вы этого не делали раньше, лучше ознакомьтесь с парой-тройкой роликов, которые показывают практику с применяемой теорией.

Трехэлементный или четырехэлементный волновой канал

Для классического типа «волновой» трехэлементной антенны характерно наличие следующих составляющих:

директора, который имеет самую маленькую длину и направлен в сторону телевышки;
вибратора прямоугольной формы;
рефлектора.

Коэффициент усиления устройства – до 6 Дб. Антенна способна улавливать отраженный сигнал DVB-T2 от телецентра примерно в 5 км или в прямом видении до 30 км.

Не дающее большого усиления, такое устройство не подходит для дальних приемов обозначенных сигналов. Чтобы увеличить коэффициент усиления, нужно вооружить конструкцию еще десятью и более элементами. Делать самостоятельно такую антенну очень сложно. Оптимально иметь три или четыре элемента.

Алгоритм действий такой:

Необходимо запастись медным проводом либо трубкой от 0,2 до 0,5 см в диаметре. Рефлектор, директор и вибратор припаиваем к направляющей устройства.
Крепится конструкция на диэлектрический шест, находящийся рядом с кабелем. Согласование с ним антенны производится отрезком кабеля антенны – U-колена, сопротивлением волн 75 Ом. Длина его умножается на коэффициент укорочения, присущий марке используемого кабеля.
Вибратор антенны спаивается с двух сторон с центральными жилами U-колена. Последние таким же образом соединяются с экранами отводящего кабеля, а его центральная жила – с вибратором антенны.

Процесс изготовления трехэлементной антенны «волновой канал» показан в этом видео:

Настройка и поиск каналов

Сегодня цифровое телевидение предлагает нам целых 22 телевизионных канала в двух пакетах, а в некоторых столичных районах их даже больше. Настроить их в своём телевизоре или приставке будет достаточно просто.

В DTV-эфире на 1 частоте вещается не один канал, как когда-то было в аналоговом эфире, а до 10 каналов в одном пакете или мультиплексе. Например, на частоте 43 можно принимать 10 TV-каналов и 3 радиостанции. Поэтому настройка цифрового вещания задействует всего 2 частоты. Однако частотный параметр каналов будет разным для различных районов.

Если вы используете антенну, созданную своими руками, в зоне хорошего уровня сигнала, то особых рекомендаций по настройке каналов нет. Вы просто включаете в своём телевизоре функцию «Автоматический поиск каналов» и приёмник находит все доступные каналы в цифровом и аналоговом эфире.

Если зона вашего местонахождения не слишком благоприятная для ТВ-эфира, и автопоиск не дал результатов, тогда нужно выполнить такие действия:

Проверьте, в какую сторону смотрит ваша антенна. Она должна быть повёрнута в сторону телевизионной вышки или направлена на ближайший высотный дом

Если вы не знаете, в какой стороне стоит вещательная база, обратите внимание на антенны соседей (но не смотрите на спутниковые тарелки, которые ловят сигнал от спутников).
В настройке каналов установите ограничение: искать только цифровые каналы (или DTV). Хорошо, если вы знаете параметр частоты, тогда можно зайти в режим ручной настройки каналов, с пульта набрать номер канала, на котором ведётся трансляция пакета, и на дисплее должна появиться шкала уровня сигнала в процентах

Меняйте положение антенного прибора и смотрите, как будет меняться стабильность данного показателя.

Когда вы получите наилучший уровень сигнала, запустите поиск цифровых каналов и сохраните настройки. Тот же алгоритм действий произведите для поиска второго мультиплекса. Если ситуация совсем печальная и ни один способ не дал результатов, возможно, потребуется сделать конструкцию вашей антенны помощнее или дополнить её усилителем.

Антенны бывают разных форм и размеров, каждая из которых предназначена для конкретной ситуации. Некоторые представляют собой узконаправленные устройства, в то время как другие предназначены для широкого радиомониторинга, с различными возможностями диапазона.

В антенне нет решения «единого размера для всех». Хорошо спроектированные антенны настроены на определённые частотные диапазоны и предназначены для индивидуальных географических задач. Только экспериментальный подход будет эффективным и увеличит ваши шансы на успех.

Антенна восьмерка.

Когда-то давно, когда еще не было цифрового ТВ, мы в школе делали такую антенну. В изготовлении она достаточно проста и ловит сигнал очень хорошо.

Писать много, да и сам давно ее не мастерил, вот можно посмотреть видео:

Конечно такая антенна не запрещенная, просто этот ролик хорошо описывает процесс.

Купите или найдите медный провод сечением 2 — 3 мм. в изоляции. Согните по размерам антенну указным автором ролика, места пайки минимально зачистите от изоляции, припаяйте кабель и за герметизируйте от влаги.

Можно, если нет медного провода использовать алюминиевый, потеряется не много. Решетку можно изготовить из проволоки, не критично, хоть от старого холодильника. Если вы находитесь в зоне хорошего приема то решетку вообще ставить не обязательно, это цифровое а не аналоговое тв где повторы на экране из за отраженного сигнала могут наблюдаться.

Чем мне нравится такой тип антенн, то что проста в изготовлении, не нужно фильтра для согласования и обладает не плохими характеристиками . Можно увеличить мощность антенны если изготовить ее из четырех квадратов, также делается отвод кабеля от середины, ближайшее расстояние между проводниками 10 мм.

Ну вот и получилась антенна для цифрового тв своими руками и разными способами. На этом у меня все, оставляйте свои комментарии ниже, так же присоединяйтесь к нам в Одноклассниках. Всем пока пока и до встречи.

Сборка

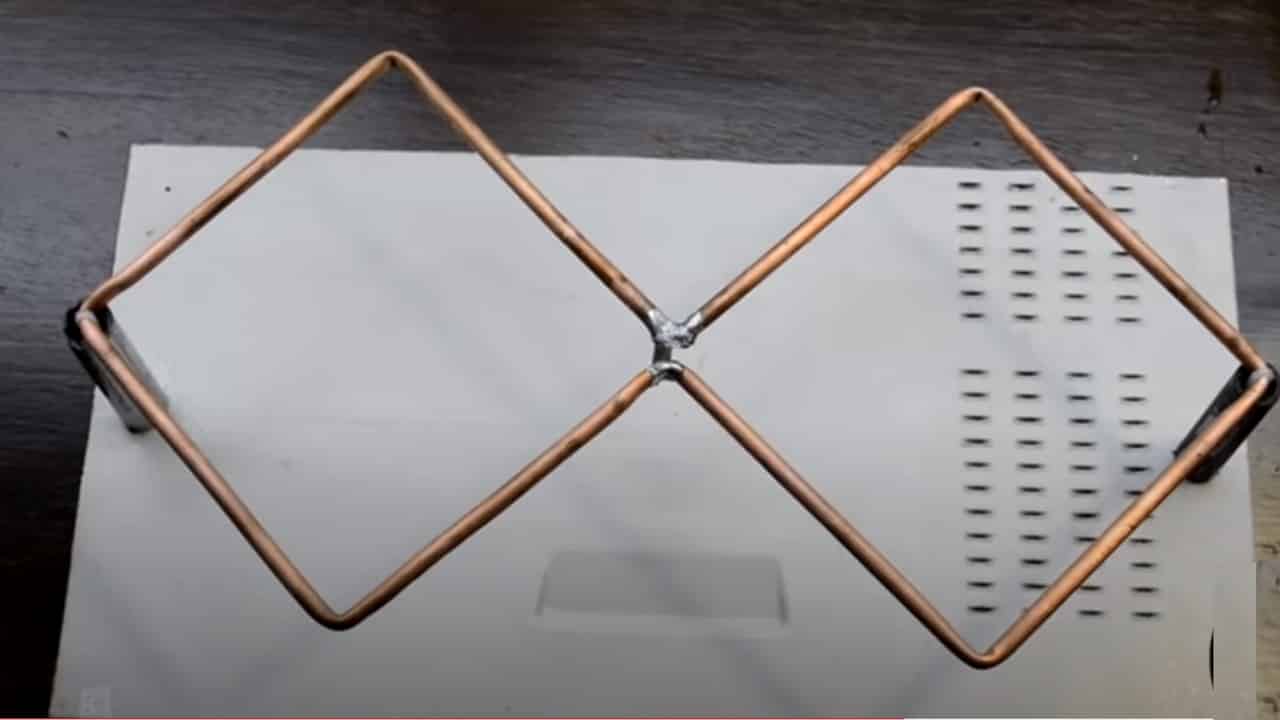

Изготовление антенны Харченко для цифрового телевещания предполагает следующие поэтапные действия:

Определяется поляризация и частота волны. Конструкция должна быть линейной.
Для изготовления биквадратной антенны-приёмника в качестве материала используется медь. Все элементы располагаются на углах, одним из них они должны соприкасаться. Для горизонтальной поляризации конструкция должна быть расположена вертикально. При вертикальной поляризации устройство укладывается на бок.
Медный провод отмеряется необходимой длины (+1 см). Подойдёт медная или алюминиевая трубка (диаметр 12 мм). Очищается изоляция с медной жилы. Выравнивается молотком на твёрдой поверхности. Отмеряется середина и загибается на 90 градусов. Если есть тиски, то проволока зажимается и выравнивается в них. Изгибы делаются по рассчитанным размерам.
На одном конце отрезается маленький фрагмент под углом 45 градусов для образования заострённого наконечника. Загибается второй конец, такая же процедура проделывается на нём. Оба квадрата можно при этом немного отогнуть. На центральных внутренних изгибах при помощи надфиля протачиваются маленькие пропилы. Тогда можно будет стянуть эти два свободных конца и закрепить их тонкой проволокой из меди.
Потребуется паяльник, а также жидкая канифоль или флюс для залуживания серединных изгибов. Это проделывается с каждой стороны медного провода.
Выполняется зачистка коаксиального кабеля на 4-5 см. Оплётку или внешний проводник скручивают в один провод и обматывают вокруг одного из изгибов. Припаивают его к медному проводу. Зачищается изоляция внутреннего проводника и аналогично обматывается вокруг следующего изгиба

Припайка должна выполняться осторожно, поддерживая изоляцию плоскогубцами, потому что от нагрева она может съехать в сторону. Вначале нагревается рамка в месте запайки, а потом только проводник.
Проводка кабеля фиксируется при помощи нейлоновой стяжки, обезжиривается растворителем

Участки запайки изолируются горячим клеем с помощью пистолета. Для исправления дефектов клеевого образования можно использовать фен.
Кабель подводят к точкам сближения с двух сторон. Одно направление диаграммы должно быть заблокировано, для этого устанавливается медный отражающий экран. Он насаживается на оплётку кабеля.
Для изготовления рефлектора раньше использовали текстолитовые платы, покрываемые медью. Сейчас для этого используют металлические пластины. Также рефлектор можно изготовить из решётки для гриля. Можно использовать теплообменник от холодильника или решётку-сушилку для посуды. Главное, чтобы конструкция не ржавела под открытым небом. Рефлектор должен быть больше габаритами, чем рамка вибратора.
Рамка располагается посередине рефлектора. Для её крепления можно воспользоваться двумя металлическими пластинами.
Сигнал на высокой частоте распространяется по поверхности проводника, поэтому антенну лучше покрыть краской. Места запайки заливаются с помощью термоклея или герметика.

Приёмник должен находиться от рефлектора на расстоянии, рассчитанном по формуле: длина волны/7. Антенна размещается в направлении ретранслятора.

Как произвести правильные расчеты и изготовить антенну Харченко, показано в этом видео:

Антенна Н. Туркина

У этой конструкции коэффициент усиления еще выше. Она состоит из шести колец разного диаметра, расположенных на диэлектрической штанге. Н. Туркин поделился чертежами устройства в журнале «Радио» №1 за 2002 год, а известный радиолюбитель В. Поляков оптимизировал размеры колец и расстояния между ними для получения наибольшего усиления. Именно этот вариант расчета используется на сайте.

Нажав на соответствующий пункт меню слева

можно рассчитать параметры заинтересовавшей вас конструкции для каналов конкретного региона.

Если вы хотите использовать эти устройства в диапазонах Wi-Fi или 3G, сделать это можно, перейдя по этой ссылке.

Фотографии готовых антенн, собранные нашими читателями, можно посмотреть здесь, а результаты опроса наших читателей (дальность приема той или иной конструкции) — здесь.

Присылайте нам свои конструкции антенн для приема цифрового телевидения DVB-T2 (с методикой расчета) и мы с удовольствием опубликуем их здесь.

Антенна для цифрового ТВ своими руками

Современное телевещание массово отходит от аналоговых сигналов в пользу более перспективного и качественного цифрового. И если вы оказались в ситуации, когда под рукой нет антенны или имеющаяся сломалась, вам пригодятся несколько инструкций для самодельного устройства.

Однако заметьте, универсальный приемник создать не получится, при усилении принимаемого ТВ сигнала, существенно сократиться диапазон каналов, и наоборот, при расширении рабочих пределов придется пожертвовать коэффициентом усиления. Поэтому антенна для цифрового ТВ своими руками разрабатывается исходя из персональных данных, которые актуальны для вашего жилья и его местоположения в регионе.

Какую антенну нужно установить для цифрового телевидения DVB-T2

Собираясь подключать цифровое вещание нужно учитывать факт того, что для хорошей картинки техника должна работать с DVB T2. Если телевизор нового поколения, то покупка дополнительной приставки не потребуется. Какие факторы антенны влияют на качество приема:

диапазон трансляции — дециметровый, устройства поддерживающие только метровый не подходят;
наличие усилителя — в частном доме прием сигнала может быть с помехами;
расположение — чем ближе к вышке, тем качественнее сигнал;
дополнительная защита от шумов — посторонние радиоволны могут мешать качеству передаваемой трансляции;
количество подключаемой техники — когда в квартире больше 1 ТВ, то активный тип обеспечит надлежащее качество для всех устройств.

Рассматривая задачу нужна ли антенна для цифрового ТВ достаточно легко ошибиться в выборе. Поэтому о видах и нюансах будет далее.

Комнатная, уличная или коллективная

Выбирая оборудование следует отталкиваться от дальности вышки, ландшафта и мощности.

Встроенные комплектующие 100 Вт видит сигнал на расстоянии до 10 км, 1 кВт — 35, 5 кВт — 50. В городе качество эфира будет лучше, чем за городом. Виды антенн:

комнатная — подходит для домов, расположенных на близком расстоянии от вышки;
уличная — для дачи и частных жилищ, подходит для отдалённой от телевышки местности;
коллективная — устанавливается на многоэтажки с ограниченным приемом.

Комнатные варианты без усилителя подходят для домов, расположенных на близком расстоянии от вышки. Усилитель устанавливается в том случае, когда прием слабый, а поставить на крышу нет возможности.

Уличные используются в отдаленных от вышки районах, а также в местах с наружными помехами, устанавливаются на любом основании. Встроенный усилитель поможет наслаждаться эфиром далеких селах, со сложным рельефом.

Рекомендуемая высота монтажа 25-30 м для города. В селе — 10 м так как помех практически нет.

Активная или пассивная

Выбирая какая антенна нужна для цифрового тв, следует учитывать и особенности приема. Существует два вида принимающего оборудования:

активные;
пассивные.

Второй тип представляет собой приёмник с максимальной возможностью улавливать диапазон до 9 дБ.

Если у Вас остались вопросы или есть жалобы — сообщите нам

Преимущественная черта активной антенны — наличие усилителя. В отдаленных районах обеспечивает четкий сигнал.

Параметры ТВ сигнала

Шкала уровня — важная характеристика приема сигнала. При подключении каналов высвечивается шкала показывающая качество трансляции. Настроить параметр можно поворотами антенны в сторону вышки, чем дальше от нее — тем хуже.

Расположение и установка

Положение также играет немаловажную роль в качестве приема. Нужно учесть:

дальность покрытия;
мощность усилителя;
наличие внешних преград;
возможность установки в другом месте;
многоэтажки.

Опираясь на ключевые факторы определяется место установки. Наличие внешнего усилителя окажется плюсом и обеспечит хорошее качество при наличии внешних помех.

Выполняя монтаж следует учитывать, что передатчик располагаются на высоте 1,2 м и выше. Особенности подключения антенны:

антенный кабель крепится напрямую к ресиверу или тв;
питание усилителя от тв или от сети;
питание передатчика выведено отдельно;
подключение ресивера;
настройка и просмотр.

Типы антенн

Прежде чем приступить к изготовлению ТВ антенны своими руками, стоит разобраться в типах и технических характеристиках телеприемников.

В зависимости от места установки различают комнатные и уличные телеприемники. Устройства для помещений эффективны только в зонах уверенного приема сигнала. Они не подходят для дачных телевизоров. Для сельской местности и удаленных от телеретранслятора зон используют уличные телеприемники.

По типу усилителя сигналов телеприемники бывают активными и пассивными. Конструкции пассивного типа принимают и усиливают импульсы за счет собственной геометрии. Они не нуждаются в электропитании, не вносят собственных помех и шумов в сигнал, который принимают. Сделать антенну пассивного типа самостоятельно проще всего.

Активные устройства оснащены усилителем сигналов, который питается от электросети. Активный усилитель сам создает помехи и искажения в зоне уверенного приема в случае выбора слишком мощного или некачественного прибора.

Watch this video on YouTube

Эфирное вещание ведется на метровых или дециметровых волнах. Для приема только метровых или только дециметровых диапазонов вещания лучше всего подойдут диапазонные телеприемники. Например, для передачи цифрового эфирного телевидения DVB-T2 в нашей стране применяют только дециметровый диапазон.

Логопериодическая, или всеволновая, телеантенна может принимать волны как метрового, так и дециметрового диапазона. Это широкополосная конструкция с 10 вибраторами. Логопериодическое устройство по коэффициенту усиления соответствует 3-4 элементной всеволновой антенне.

Рабочие частоты ограничиваются самым большим и самым маленьким вибратором приемника. Он хорошо согласуется с фидером. Его коэффициент усиления не изменяется, то для подключения к фидеру не требуются симметрирующие и согласующие устройства.

Кабель с сопротивлением 75 Ом входит в нижнюю трубку, выходит у конца (который направляют в сторону телецентра) и соединяется оплеткой с концом нижней трубки, а сердцевиной — с концом верхней трубки.

Внешне и по принципу работы логопериодическая телеантенна представляет собой несколько канально-волновых устройств, соединенных вместе. Причем каждое из них имеет собственный вибратор, рефлектор и директор. При поступлении сигнала возбуждаются вибраторы, наиболее близкие по размеру к половине длины его волны. Такие телеантенны используют для приема как цифрового, так и аналогового вещания.

У приемника типа волновой канал самая простая конструкция, которую можно быстро собрать из простых и доступных материалов. Она принимает аналоговый телесигнал вблизи телевышки и цифровой — за пределами крупных населенных пунктов, где мало помех.

Пошаговая инструкция

Оба варианта достаточно просты, но учтите, что модель Харченко требует хороших механических усилий, в ней не стоит допускать неровностей по всей длине, так как это повлияет на длину плеча. Кольцевая антенна получится проще в изготовлении, поэтому она отлично подходит для временных решений, когда ну никак нельзя пропустить футбол или любимый сериал.

Антенна Харченко для цифрового ТВ

Сначала рассмотрим, как сделать антенну Харченко своими руками, для этого: возьмите проволоку или трубку, в рассматриваемом примере мы будем использовать трубку из меди от радиатора старого холодильника. Если вы используете проволоку, то убедитесь, что на ней нет изоляции.

Общее время: 1 час

Выровняйте до получения прямого отрезка.

Если металл покрылся оксидной пленкой, ее нужно удалить для лучшего прохождения цифрового сигнала. Если такого желания нет, можете произвести эту процедуру только после получения нужной формы.

Отмерьте нужное число плеч для каждого квадрата.

Затем отмерьте нужное число плеч для каждого квадрата — всего получится 8 штук по 15 см, соответственно, общая длина составит 120 см. В соответствующих точках поставьте отметки.

Зажмите трубку в тисках и согните по отметке.

Процедуру можно выполнять как пассатижами, так и молотком. Сгибание проводится до тех пор, пока не получится угол в 90°.

Повторите процедуру.

Повторите процедуру до тех пор, пока не получится форма биквадрата. Однако заметьте, в центре углы не касаются друг друга, между ними должен обеспечиваться диэлектрический зазор.

Для этого обязательно используются вставки из изоляционного материала, в нашем случае это трубки от маркера.

Припаяйте телевизионный кабель к выводам антенны.

В нашем случае трубка имеет большое сечение, поэтому металл нужно хорошо прогреть, подключение выполняется, как показано на рисунке.

Место соединения можно обработать термоклеем или силиконом для изоляции и предотвращения окисления.

Цифровая антенна для ТВ готова, после этого ее можно устанавливать в квартире или крепить к мачте на крыше по вашему усмотрению. Уличную антенну лучше покрасить или покрыть лаком, чтобы сохранить качество приема цифрового сигнала.

Кольцевая антенна для цифрового ТВ

Для ее изготовления своими руками вам понадобится кусок коаксиального кабеля, на конце которого и получится антенна.

Чтобы проводник стал принимать цифровые сигналы, вам понадобится:

На расстоянии 4 — 5 см от края аккуратно срезать ножом верхнюю изоляционную оболочку так, чтобы не повредить экран. Провода вместе с фольгой отведите в сторону, чтобы получить доступ к следующему слою диэлектрика.

На том же участке в 4 — 5 см удалите и внутреннюю изоляцию. Плотно скрутите центральную жилу кабеля и экранирующую оплетку.

От края изоляции отступите 20 см и сделайте надрез изоляции шириной 2 см. Из-под верхней оболочки удалите и слой оплетки. Внутренняя изоляция должна остаться целой.

Отступите от края внешней изоляции еще 20 см и удалите 1 см внешней изоляции таким образом, чтобы экран остался неповрежденным.

Конец кабеля со скруткой оплетки и центральной жилы прикрутите к отрезку с оголенным экраном. Процедуру можно выполнить и вручную, и с помощью пассатижей, главное, чтобы обеспечивалась плотность прилегания и хороший контакт.

Закрепите кольцо из кабеля для цифрового ТВ на жесткое основание, в данном примере мы используем кольцо из фанеры и изоленту.

Если антенна изготавливается не на один вечер место контакта можно пропаять паяльником. Но заметьте, этот вариант антенны для приема цифрового ТВ сигнала лучше располагать внутри помещения.
