Расчет сечения кабеля по мощности и длине + таблица

Как определить сечение жил кабеля или провода по диаметру

Существует несколько способов, о них я вам и хочу рассказать. Каждый из них особенный по-своему. Прочитайте все, и выберите для себя оптимальный

Обращаю ваше внимание, что если вы желаете сделать ответвление провода, считать диаметр обязательно

Первый способ

Первый способ поможет определить сечение однопроволочного кабеля.

Чтобы произвести расчет сечения провода нам понадобиться обычный штангенциркуль.

Чтобы было проще понять, в качестве примера я решил провести определение сечения жилы кабеля ВВГнг. Такой кабель часто встречается, я думаю, если вы все увидите на примере, так вам будет проще понять, как определить сечение провода.

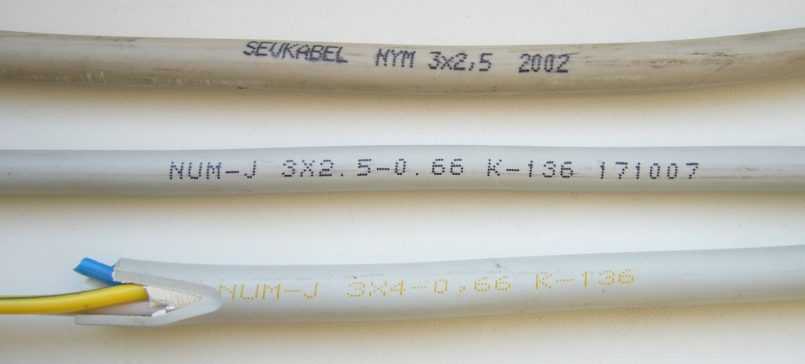

Вот так выглядит кабель

Теперь посмотрим, и найдем здесь три жилы

Далее, разделяю все жилы между собой

После этого берем любую жилу, снимаем с нее изоляцию, пяти сантиметров будет достаточно.

Теперь берем штангенциркуль и измеряем диаметр жилы.

Моя жила получилась 1.8 миллиметров.

Чтобы определить сечение провода, мы должны посчитать эти данные по следующей формуле:

Если брать фактический результат, который у нас получился, мы имеем значение 2.54 кв.мм. Вот это число и является сечением нашего кабеля. Есть еще одна интересная статья по тема: как нарастить провод.

Второй способ

Он применяется только для определения сечения провода в многожильного.

Поступаем следующим образом, проделываем все действия, которые были описаны в первом варианте. Но, мы должны разделить все жилы между собой и считать их по отдельности.

Когда произвели расчет и измеряли длину одного витка, используем следующую формулу:

Эту формулу мы уже с вами выучили, она нам нужна и в этот раз.

Теперь мы должны посчитать, сколько витков у нас было, и применяем следующую формулу:

Вот и все, что нужно было знать. Далее, мы с вами рассмотрим остальные примеры. Ведь рассчитать сечение кабеля можно не только по диаметру. Но, сначала мы с вами посчитаем, какое сечение нам понадобится для всех электрических приборов в доме.

Определение сечения линейкой

Экономичным и точным методом считается определение сечение кабелей и проводов с помощью обыкновенной линейки. Кроме нее потребуется простой карандаш и сама проволока. Для этого жила провода зачищается от изоляции, а затем плотно накручивается на карандаш. После этого, с помощью линейки измеряется общая длина намотки.

Полученный результат измерений нужно разделить на количество витков. В итоге получается диаметр провода, который понадобится для последующих вычислений. Сечение кабеля определяется по предыдущей формуле. Для получение более точных результатов, намотанных витков должно быть как можно больше, но не менее 15-ти. Витки плотно прижимаются между собой, поскольку свободное пространство способствует значительному увеличению погрешности в расчетах. Снизить погрешность можно с помощью большого количества замеров, производимых в разных вариантах.

Существенным недостатком данного способа является возможность измерений только относительно тонких проводников. Это объясняется сложностями, возникающими при накручивании толстого кабеля. Кроме того, требуется заранее купить образец продукции для выполнения предварительных измерений.

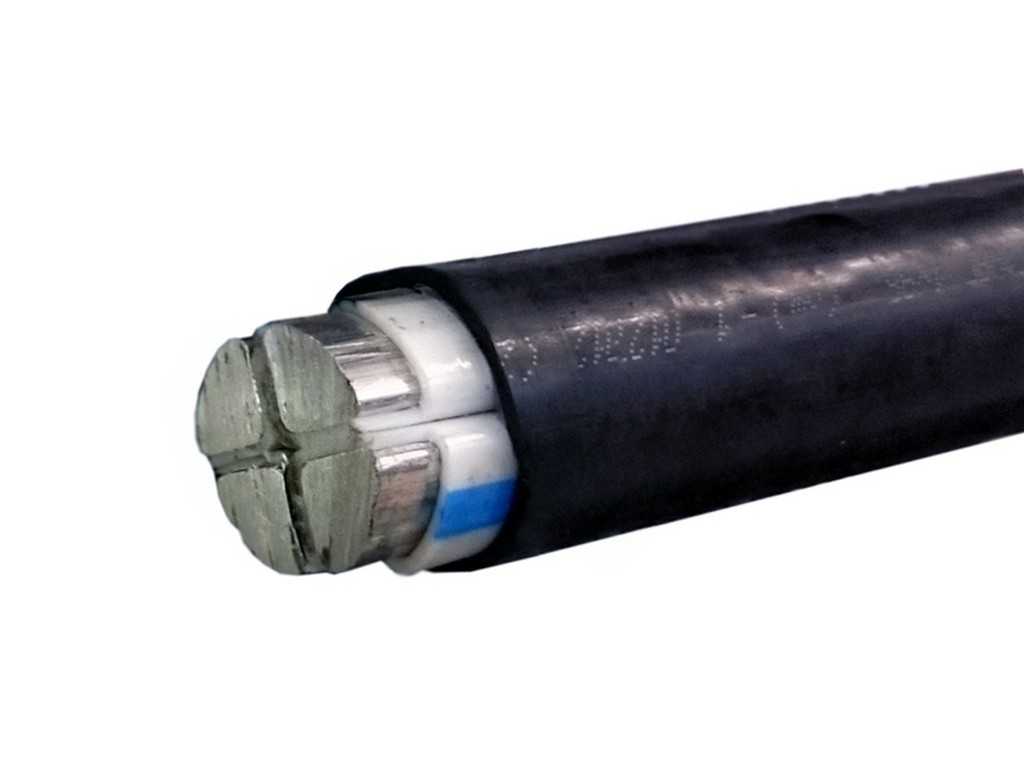

Алюминиевый кабель с секторными жилами

Тип кабеля : Площадь сечения сегмента, мм2: S35 50 70 95 120 150 185 240

Четырехжильный сегментный тип кабеля — площадь сечения в — 7 8,2 9,6 10,8 12 13,2, а так же ш — 10 12 14,1 16 18 18

Трехжильный сегментный многопроволочный 6(10) — в 6 7 9 10 11 12 13,2 15,2, а так же ш 10 12 14 16 18 20 22 25

Трехжильный сегментный однопроволочный, 6(10) — в 5,5 6,4 7,6 9 10,1 11,3 12,5 14,4, а так же ш 9,2 10,5 12,5 15 16,6 18,4 20,7 23,8

Это показания, где слева идет название типа кабеля, а справа напротив него — площадь сечения сегмента. Где размер (высота, ширина) кабеля принимает соответствующее значение площади сечения. Первоначально необходимо линейкой измерить высоту и ширину требуемого сегмента, после чего требуемый параметр может быть рассчитан соотнесением полученных данных.

Алюминиевый кабель с секторными жилами

При выборе кабеля, необходимо руководствоваться несколькими критериями:

  • сила электротока, которую будет пропускать кабель;
  • мощность, потребляемая источниками энергопотребления;
  • токовая нагрузка, оказываемая на кабель.

Определение потери давления после расчета площади воздуховода

Потери давления высчитываются после подсчета площади трубопроводов, скорости обмена воздуха и сопротивления инженерной коммуникации. Такой показатель влияет на подбор вентилятора по мощности.

Используется формула P = R · L + E · V · Y / 2, где:

  • P — потери давления (Па);
  • R — удельный показатель давления трением при взаимодействии воздуха с внутренними стенками (Па/м);
  • L — длина расчетного участка (м);
  • E — числовой индекс потерь напора на участке в сумме;
  • V — скорость потока в искомом месте (м/с);
  • Y — плотность атмосферы (кг/м3).

Потеря давления определяется с применением справочника. Коэффициент E имеет прямую зависимость от параметров участка, где делается вычисление.

Использование автоматического онлайн-калькулятора повышает точность расчета по сравнению с ручным методом.

Способ №2

Его можно использовать на тот случай, если под рукой штангенциркуля не оказалось. Процесс определения этот непростой и требует определенной точности проведения всех его этапов. Итак, здесь вам понадобится или карандаш, или ручка, или отвертка, или любая трубка из плотного материала (лучше металлическая). Вот алгоритм действий:


Как работать штангенциркулем

  • Снимается изоляция в длину сантиметров двадцать-тридцать.
  • Теперь наматываем проволоку на карандаш или другой предмет, из описанных выше. Чем больше витков будет сделано, тем точнее показатель. При этом наматывать витки надо так, чтобы они плотно прижимались друг к другу.
  • Считается количество витков.
  • Замеряется длина скрученных витков при помощи обычной линейки, то есть по карандашу от первого до последнего.
  • Теперь необходимо провести одно математическое действие – разделить длину витков на их количество. Это и будет диаметр провода.

Конечно, он не самый точный, потому что все будет зависеть от того, как была проведена навивка жилы кабеля. Здесь, как было сказано выше, основное значение имеет плотность витков. Теперь можно значение диаметра провода подставлять в формулу площади круга.

Диаметр и сечение

Первоначально малознакомые с системой кабельного снабжения люди всегда ошибочно полагают, что диаметр и сечение в проводе – понятия тождественные. И на вопрос о том, например, какой диаметр у провода в 10 квадратов, они могут либо не ответить вообще, либо ошибочно предположить, что это – 10 мм. Но по факту здесь работают простейшие правила геометрии.

Сечение любого кабельного среза рассчитывается по формуле и измеряется в квадратных величинах (мм²), в то время как диаметр – это замер длины наибольшего расстояния между двумя точками на окружности кабельного среза. Измеряется диаметр проводов в мм2.

Какое сечение 10-миллиметрового кабеля в диаметре? Какова будет его пропускная способность? Как рассчитать диаметр провода: по формуле или за счет естественного замера? Как рассчитывается его сечение? На что нужно обратить внимание при покупке нужного провода?

На все приведенные и многие другие вопросы хозяину квартиры, желающему провести новую проводку, обязательно нужно найти ответы, даже в случае, если он планирует воспользоваться услугами специалистов. К сожалению, практика показывает, что незнанием хозяев горе-мастера могут нагло воспользоваться.

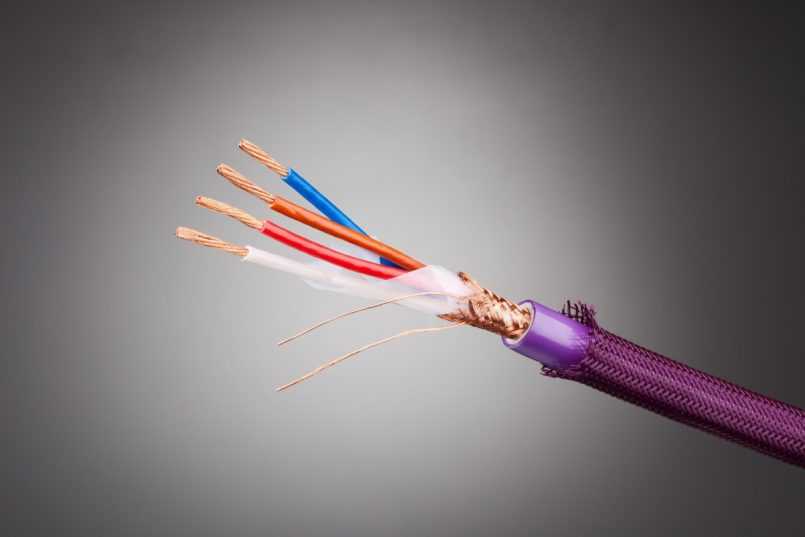

Как определить сечение многожильного провода

Иногда проводники используются многожильные — состоящие из множества одинаковых тонких проволочек. Как посчитать сечение провода по диаметру в этом случае? Да точно также. Проводите измерения/вычисления для одной проволоки, считаете их количество в пучке, потом умножаете на это число. Вот вы и узнаете площадь поперечного сечения многожильного провода.

Сечение многожильного провода считается аналогично

Не каждый знает, что сечение провода — это не диаметр, ведь возникшая путаница может привести к неразумным тратам, сложностям в монтаже и более страшным последствиям, короткому замыканию, возгоранию и даже пожару. Предотвратить все это легко, если правильно рассчитать требуемое сечение и выбрать из предлагаемого производителями многообразия.

Существует несколько способов, как определить сечение провода по сторонним характеристикам кабеля, например, силе тока, диаметру или пропускаемой мощности. Ниже поговорим о самых простых и результативных из них.

Краткое содержимое статьи:

Измерение диаметра провода

По стандарту диаметр провода должен соответствовать заявленным параметрам, которые описываются в маркировке. Но фактический размер может отличаться от заявленного на 10-15 процентов. Особенно это касается кабелей, которые изготовлены мелкими фирмами, однако проблемы могут быть и у крупных производителей. Перед покупкой электрического провода для передачи токов большого значения, рекомендуется промерять диаметр проводника. Для этого могут применяться различные способы, отличающиеся погрешностью. Перед выполнением измерения требуется очистить жилы кабеля от изоляции.

Замеры можно производить непосредственно в магазине, если продавец разрешит снять изоляцию с небольшого участка провода. В противном случае придется приобрести небольшой отрезок кабеля и произвести измерение на нем.

Микрометром

Максимальную точность можно получить с помощью микрометров, которые имеют механическую и электронную схему. На стержне инструмента имеется шкала с ценой деления 0,5 мм, а на круге барабана есть 50 рисок с ценой деления 0,01 мм. Характеристики одинаковы у всех моделей микрометров.

При работе с механическим прибором следует соблюдать последовательность действий:

  1. Вращением барабана устанавливают зазор между винтом и пяткой близкий к измеряемому размеру.
  2. Подвести винт трещоткой плотнее к поверхности измеряемой детали. Подводку выполняют вращением рукой без усилий до момента срабатывания трещотки.
  3. Высчитать поперечный диаметр детали по показаниям на шкалах, размещенных на стебле и барабане. Диаметр изделия равен сумме значения на стержне и барабане.

Измерение механическим микрометром

Работа с электронным микрометром не требует вращения узлов, он выводит значение диаметра на жидкокристаллический экран. Перед использованием прибора рекомендуется проверить настройки, поскольку электронные устройства производят замер в миллиметрах и дюймах.

Штангенциркулем

Прибор имеет уменьшенную по сравнению с микрометром точность, которой вполне хватает для измерения проводника. Штангенциркули оснащаются плоской шкалой (нониусом), круговым циферблатом или цифровой индикацией на жидкокристаллическом дисплее.

Чтобы измерять поперечный диаметр, необходимо:

  1. Зажать измеряемый проводник между губками штангенциркуля.
  2. Высчитать значение по шкале или посмотреть его на дисплее.

Пример вычисления размера на нониусе

Линейкой

Измерение линейкой дает грубый результат. Для выполнения замера рекомендуется применение инструментальных линеек, которые имеют большую точность. Использование деревянных и пластиковых школьных изделий даст весьма приблизительное значение диаметра.

Для замера линейкой необходимо:

  1. Очистить от изоляции кусок провода с длиной до 100 мм.
  2. Плотно намотать полученный отрезок на цилиндрический предмет. Витки должны быть полными, то есть начало и конец провода в намотке направлены в одну сторону.
  3. Измерить длину получившейся намотки и разделить на количество витков.

Измерение диаметра линейкой по числу витков

В приведенном выше примере имеется 11 витков провода, которые составляют в длину около 7,5 мм. Разделив длину на количество витков, можно определить приблизительное значение диаметра, которое в данном случае равно 0,68 мм.

На сайтах магазинов, продающих электрические провода, имеются онлайн-калькуляторы, которые позволяют выполнить расчет сечения по количеству витков и длине полученной спирали.

Почему возникает несоответствие?

Несмотря на то, что в условиях современной конкуренции производители всеми силами стремятся не упустить своих клиентов, некоторые из них берутся за надувательство. Для этого они экономят металл за счет уменьшения диаметра. Достаточно убрать всего лишь пару квадратных миллиметров, и на сотнях километров кабеля это окупиться значительным снижением себестоимости.

А потом и покупателю цену снизят, и сами останутся довольными. Но вот потребитель, в конечном итоге, подводит себя под угрозу из-за того, что сопротивление проводника гораздо ниже заявленного. И в месте прокладки такого провода возникает вероятность возгорания.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Определение нагрузочной способности электропроводки 220 В выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Таблица выбора сечения и диаметра алюминиевого провода для предельной нагрузки
Диаметр, мм 1,6 1,8 2,0 2,3 2,5 2,7 3,2 3,6 4,5 5,6 6,2
Сечение провода, мм2 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0 16,0 25,0 35,0
Максимальный ток при длительной нагрузке, А 14 16 18 21 24 26 32 38 55 65 75
Максимальная мощность нагрузки, киловатт (BA) 3,0 3,5 4,0 4,6 5,3 5,7 6,8 8,4 12,1 14,3 16,5

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

Способы измерения диаметра проводника

При подборе электрического кабеля или провода для проверки сечения жилы необходимо измерить ее диаметр. Для этого есть несколько способов. Можно использовать измерительные приборы типа штангенциркуля или микрометра. Ими измеряют размер оголенной части проводника.

Для второго способа нужны только линейка и какой-то ровный стержень. Но в этом случае еще придется заниматься расчетами, правда, очень простыми. Об этом способе – дальше.

Линейка+стержень

Если измерительных приборов в хозяйстве нет, можно обойтись обычной линейкой и любым стержнем одинакового диаметра. Этот метод имеет высокую погрешность, но если постараться будет достаточно точно. Берем кусок провода длиной около 10-20 см, снимаем изоляцию.

Например, намотали 10 витков (считать проще), на стержне они заняли 3,8 см (или 38 мм). Далее делим расстояние на количество витков, 38/10=3,8 мм, получаем что диаметр намотанного провода 3,8 мм.

Как видите, тут присутствует погрешность. Во-первых, можно неплотно уложить провод. Во-вторых, недостаточно точно провести измерения. Но если делать все тщательно, расхождения с реальными размерами будут не такими уж большими.

Применение измерительных приборов

Для определения диаметра жил проводов и кабелей широко применяются различные измерительные приборы, показывающие наиболее точные результаты. В основном для этих целей практикуется использование микрометров и штангенциркулей. Несмотря на высокую эффективность, существенным недостатком данных устройств является их высокая стоимость, имеющая большое значение, если инструмент планируется задействовать всего 1-2 раза.

Как правило, специальными приборами пользуются электрики-профессионалы, постоянно занимающиеся электромонтажными работами. При грамотном подходе становится возможным измерение диаметра жил проводов даже на рабочих линиях.

Материал проводников кабеля

Материал проводников определяет технико-экономические показатели кабельной линии.

Выберите материал проводников:

Суммарная мощность подключаемой нагрузки

Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.

Введите мощность нагрузки: кВт

Только для переменного тока

Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.

Коэффициент мощности cosφ:

Способ прокладки кабеля

Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.

Выберите способ прокладки:

Количество нагруженных проводов в пучке

Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.

Выберите количество проводов:

Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.

Допустимое падение напряжения на нагрузке

Введите допустимое падение: %

Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!

Таблица сечения кабеля по мощности и току

Сечение

Токопроводящие жилы

мм.кв.

1,5

2,5

4

6

10

16

25

35

50

70

95

120

Сечение

токопроводящие жилы

мм.кв.

ток, А

Мощность, кВт

Ток, А

Мощность, кВт

2,5

4

6

10

16

25

35

50

70

95

120

Для чего нужен расчет сечения?

Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей

Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать

Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.

Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.

Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации

Расчет сечения кабеля для постоянного тока

Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более

В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи. Источник

Источник



Выбор сечения кабеля по силе тока: формула расчета

Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается.

Первый шаг. Расчет проводится абсолютно аналогичным образом, то есть сначала рассчитывается суммарная мощность всех электроприборов, которые могут быть подключены к сети:

Pсум = (P1 + P2 + .. + Pn) × Kс

  • P1, P2 .. – мощность электроприборов, Вт;
  • Kс – коэффициент спроса (вероятность одновременной работы всех приборов), по умолчанию равен 1.

Второй шаг. Затем определяется номинальная сила тока в цепи:

I = Pсум / (U × cos ϕ)

  • Pсум – суммарная мощность электроприборов;
  • U – напряжение в сети;
  • cos ϕ – коэффициент мощности (характеризует потери мощности), по умолчанию равен 0.92.

Третий шаг. На последнем этапе используются те же таблицы, согласно ПУЭ (Правила устройства электроустановок), которые расположены выше.

Применение измерительных приборов

Для определения диаметра жил проводов и кабелей широко применяются различные измерительные приборы, показывающие наиболее точные результаты. В основном для этих целей практикуется использование микрометров и штангенциркулей. Несмотря на высокую эффективность, существенным недостатком данных устройств является их высокая стоимость, имеющая большое значение, если инструмент планируется задействовать всего 1-2 раза.

Как правило, специальными приборами пользуются электрики-профессионалы, постоянно занимающиеся работами. При грамотном подходе становится возможным измерение диаметра жил проводов даже на рабочих линиях. После получения необходимых данных остается только воспользоваться специальной формулой: Результатом вычисления будет площадь круга, которая и есть сечение жилы провода или кабеля.

Потребляемая мощность бытовых приборов

Чтобы правильно рассчитать нужное сечение жилы, необходимо знать потребляемую мощность для бытовых приборов. Иногда такие показатели есть на корпусе прибора, но не всегда, а техпаспорт может быть утерян

Обратите внимание на таблицу, где указана мощность основных бытовых приборов

Электроприбор Мощность, Вт
Водонагреватель (электробойлер) 1200-3000
Кондиционер 1000-3000
Кофемашина 600-1500
Микроволновая печь 1500-2000
Морозильная камера, холодильник 700
Обогреватель 1000-2400
ПК (стационарный) 280-750
Пылесос 400-2000
Стиральная машина-автомат 4000
Тепловентилятор 1500

Примечание. В этой таблице приведены только те бытовые приборы, мощность которых более 0,5 кВт.

Расчёт сечения провода

Сечения у проводов разные и вам предстоит сделать осознанный выбор

Начнём с того, что районная или городская энергосеть выдаёт предписание на сечение кабеля для подключения электросчётчика. Они основываются на ПУЭ, так что вам здесь напрягаться не придётся, к тому же вывод к распределительному электрощиту или к первой (главной) дозе можно будет сделать такой же жилой. Но, давайте двигаться дальше — будем отталкиваться от распредщита, где через автоматы или УЗО (устройство защитного отключения) электроэнергия распределяется по комнатам, группам или отдельным приборам. Именно отсюда начинается расчёт сечения провода по потребляемой мощности этих самых групп или отдельных агрегатов.

Видео: Расчёт сечения проводника

Конечно же, для таких вычислений лучше всего воспользоваться формулой I=(P/U)*cosⱷ, где буквы соответствуют:

I – получаемый расчетный ток;
Р – мощность используемого прибора или оборудования;
U – номинальное потребляемое напряжение (в нашем случае, это 220В);
cosⱷ — для бытовых сетей принято считать за 1.
Теперь для примера рассчитаем, что нам понадобится для электрического бойлера «Gorenje GBFU 50 E» мощностью 2000 Вт – нам нужно просто подставить реальные цифры:

I=(P/U)*cosⱷ=2000/220*1=9.0909090909090909, что можно округлить до 9 A.

Теперь воспользуемся таблицей, которая приведена ПУЭ (таблицы №№1.3.4 и 1.3.5), там указано соотношение силы тока (ампераж) к сечению жилы.

Таблица основана на ПУЭ №№1.3.4 и 1.3.5

При подсчётах мы вышли на силу тока чуть более 9 A, но в таблице есть только 10 A и для такого показателя понадобится медный провод сечением 0,75 мм2, но в магазинах обычно продаются кабели с жилой не менее 1,0 мм2. Так что, можно смело покупать ШВВП 3х0,75, либо ШВВП 3х1,0, где первая цифра указывает на количество жил, а вторая на сечение мм2.

Этим же методом вы можете определить сечение провода для группового подключения. Возьмём, к примеру, кухонные розетки, где одновременно могут оказаться включенными микроволновка, холодильник и кофемашина. При этом выберем наиболее мощные приборы (см. таблицу в разделе «Потребляемая мощность бытовых приборов»): микроволновка -2000 Вт, холодильник -700 Вт и кофемашина – 1500 Вт, итого 2000+700+1500=4200. Значит:

I=(P/U)*cosⱷ=4200/220*19.0909090909090909 или округлённо 19 A.

Исходя из ПУЭ (таблицы №№1.3.4 и 1.3.5), в данном случае для подключения блока розеток понадобится медный провод с жилой 2,0 мм2

Поправки на длину

В частном доме порой приходится использовать длинные кабели, например, для подключения гостевого домика или летней кухни, которые могут находиться на расстоянии 20-30 м от основного жилья. Используем формулу R=p*L/S:

R – сопротивление;
p – удельное сопротивление (Cu – 0,0175 Ω*мм2, AL — 0,0281 Ω*мм2);
S – площадь сечения жилы;
L – длина кабеля (для одной фазы добавляется нулевой контур, следовательно, длина удваивается).
Возьмём кабель, который мы рассчитывали для 10 A и пусть это будет ШВВП 3х1,0 длиной 20 м. В данном случае pудельное=0,0175 Ω*12=0,0175, S=1*1=1 мм 2.

R=p*L/S=0,0175*40/1=0,7 Ω.

Вычисляем потери по формуле dU=IR:

dU – потери напряжения в вольтах;
I – сила тока;
R – сопротивление данного кабеля.
dU=IR=10*0,7=7 В.

Эти 7 В потеряны для гостевого домика и если вычислить процентное соотношение, то мы получим 7/220*100=3.1818181818181818%. то есть, немногим более 3%, что в данном случае не имеет никакого значения.

Видео: Ошибки при выборе сечения

Какой кабель выбрать для квартирной проводки

Несмотря на дешевизну алюминиевых проводников, от их применения лучше отказаться. Причина – низкая надежность контактов, через которые будут проходить токи. Второй повод – несоответствие сечения провода мощности современной бытовой техники. Кабель из меди отличается надежностью, длительным сроком эксплуатации.

В квартирах и домах допускается использовать провод с маркировкой:

  • ПУНП – плоский проводник с медными жилами в ПВХ-оболочке. Рассчитан на напряжение номиналом 250 В при частоте 50 Гц.
  • ВВГ/ВВГнг – плоские кабели из меди с двойным ПВХ-покрытием. Применяются внутри и снаружи сооружений, не подвержены возгоранию. Бывают с 2-мя, 3-мя и 4-мя жилами.
  • NYM – провод из меди для внутренней одиночной линии. Имеет изоляционную ПВХ-оболочку и наружное покрытие, жилы с заземлением и без него.

При выборе количества жил понадобится учесть способность токопроводимости на единицу сечения. В данном случае квартирную сеть лучше сделать из одножильного провода, толщина которого больше. Многожильные элементы можно изгибать многократно, подсоединять на них электроприборы. Качественным будет только кабель с тонкими жилами.

Круг — это геометрическое место точек на плоскости, расстояние от которых до его центра, не превышает заданного числа, называемого радиусом этого круга.

Сечение круга — это изображение фигуры, образованной рассечением круга плоскостью в поперечном направлении.

Формула для расчета площади поперечного сечения круга:

S = π * d 2 / 4

, где

d — диаметр круга.

Быстро выполнить эту математическую операцию можно с помощью нашей онлайн программы. Для этого необходимо в соответствующее поле ввести исходное значение и нажать кнопку.

На этой странице представлен самый простой онлайн калькулятор расчета площади поперечного сечения круга, если известен диаметр круга. С помощью этого калькулятора вы в один клик сможете рассчитать площадь сечения круга.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
