Что такое проводник
Вещество, в котором присутствуют свободные носители зарядов, называют проводником. Движение свободных носителей называют тепловым. Основной характеристикой проводника является его сопротивление (R) или проводимость (G) – величина обратная сопротивлению. Говоря простыми словами – проводник проводит ток.
К таким веществам можно отнести металлы, но если говорить о неметаллах то, например, углерод – отличный проводник, нашел применение в скользящих контактах, например, щетки электродвигателя. Влажная почва, растворы солей и кислот в воде, тело человека – тоже проводит ток, но их электропроводность зачастую меньше, чем у меди или алюминия, например.
Металлы являются отличными проводниками, как раз таки благодаря большому числу свободных носителей зарядов в их структуре. Под воздействием электрического поля заряды начинают перемещаться, а также перераспределяться, наблюдается явление электростатической индукции.
Отличие кабеля от провода
Какое же у этих изделий сходство или различие? Визуально они очень похожи, но по документации эти изделия проходят под разными наименованиями – «провод» и «кабель». А если заглянуть в строительную смету, то там четко видно, что провод стоит дешевле, чем кабель.
В различной спецлитературе, учебниках и справочниках даются определения этим понятиям, но они довольно пространные. Зато в ТУ и ГОСТ есть характеристика изделий, относящихся к «проводу» или к «кабелю».
В ТУ зачастую можно найти лишь небольшие детали, по которым необходимо различать кабель и провод. Например, форма (плоская или круглая), толщина оболочки, изоляция, количество жил.
Если говорить о форме, то она не несет специфической нагрузке. От формы изделия зависит разве что удобство использования в конкретной ситуации. Определяющим фактом в делении на провод или кабель является спецификация. В ней указано конкретно, какое это изделие.
Слова « кабель» и «провод» часто используются в описаниях электропроводки и электрических сетей, когда имеется в виду проводник электрического тока. Может показаться, что эти два изделия – одно и тоже. Но между ними есть разница, которая будет описана ниже.
Что представляет собой провод
? В электротехнике так называют многожильный или одножильный проводник, который имеет легкую трубчатую изоляцию, либо вовсе ее не имеет.
Кабель представляет собой
систему изолированных проводников, которые для удобства монтажа и эксплуатации, а также для защиты от влияния окружающей среды и механических повреждений объединены в единую конструкцию. Для повышения безопасности использования электрических проводов, для облегчения их совместной прокладки, для обеспечения защиты при эксплуатации в сложных условиях электрические провода собирают вместе. На них «одевается» дополнительный слой изоляции. Кабель защищают броневым кожухом при необходимости.
Итак, провод – это одни проводник, а кабель – это две или более изолированные жилы, объединенные вместе. Помимо изоляции жил кабель имеет изоляционную оболочку. Если на двух или более проводниках нет никакой изоляции, то перед вами просто проводник, по классификации – это «провод», а не «кабель».
Все провода и кабели можно разделить на несколько категорий в зависимости от характеристик изделия, особенностей конструкции и материалов, используемых при изготовлении.
Провода делятся на две группы:
- — многожильный провод, например, ПВ-3 – гибкий провод из меди;
- — из сплошной проволоки (монолит), например, ПВ-1 – однопроволочный провод из меди.
От коэффициента гибкости и уровня сопротивления зависят требования к эксплуатации и применение провода. Одножильные твердые провода могут быть как без оболочки, «голыми», так и в оболочке. Благодаря своей конструкции такой тип провода предполагает уменьшение сопротивления. Если за цель ставится увеличение производительности на высоких частотах, то обычно прибегают к использованию подобных твердых проводников.
Первый тип провода представляет собой множество токопроводящих жил. Этот провод состоит из нескольких нитей медной проволоки, которые сплетены в единое целое. При внешних механических воздействиях, а также при частых перегибах такое строение провода помогает увеличить срок эксплуатации изделия и достичь существенной гибкости.
Что такое полупроводник
Полупроводник проводит электрический ток, но не так как металлы, а при соблюдении определенных условий – сообщении веществу энергии в нужных количествах. Это связано с тем, что свободных носителей (дырок и электронов) зарядов слишком мало или их вовсе нет, но если приложить какое-то количество энергии – они появятся. Энергия может быть различных форм – электрической, тепловой. Также свободные дырки и электроны в полупроводнике могут возникать под воздействием излучений, например в УФ-спектре.
Где применяются полупроводники? Из них изготавливают транзисторы, тиристоры, диоды, микросхемы, светодиоды и прочее. К таким материалам относят кремний, германий, смеси разных материалов, например арсенид-галия, селен, мышьяк.
Чтобы понять, почему полупроводник проводит электрический ток, но не так как металлы, нужно рассматривать эти материалы с точки зрения зонной теории.
Проводники
Все проводники располагают электрическими зарядами, которые при влиянии разности в потенциалах движутся в сторону одного из полюсов. Положительные заряды устремлены к отрицательному концу, а отрицательные к положительному. Этот поток — электрический ток.
Ионные вещества и растворы способны проводить электричество, но максимальную проводимость предоставляют металлы. В проводах часто используют медь, так как она обеспечивает отличную проводимость и дешево стоит. Но для высокой проводимости иногда используют позолоченные провода.
У каждого проводника есть предел мощности (объем тока, который может переносить).
Что такое диэлектрик
Диэлектриками называют вещества, которые не проводят ток, или проводят, но очень плохо. В них нет свободных носителей зарядов, потому что связь частиц атома достаточно сильная, для образования свободных носителей, поэтому под воздействием электрического поля тока в диэлектрике не возникает.

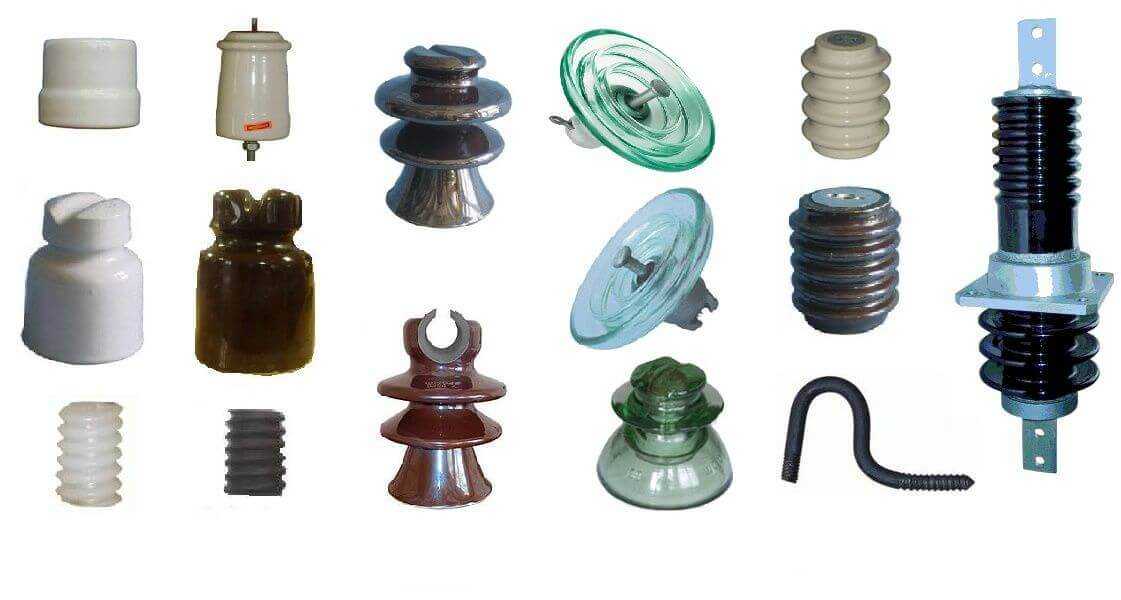

Газ, стекло, керамика, фарфор, некоторые смолы, текстолит, карболит, дистиллированная вода, сухая древесина, резина – являются диэлектриками и не проводят электрический ток. В быту диэлектрики встречаются повсеместно, например, из них делаются корпуса электроприборов, электрические выключатели, корпуса вилок, розеток и прочее. В линиях электропередач изоляторы выполняются из диэлектриков.
Однако, при наличии определенных факторов, например повышенный уровень влажности, напряженность электрического поля выше допустимого значения и прочее – приводят к тому, что материал начинает терять свои диэлектрические функции и становится проводником. Иногда вы можете слышать фразы типа «пробой изолятора» — это и есть описанное выше явление.
Если сказать кратко, то основными свойствами диэлектрика в сфере электричества являются электроизоляционные. Именно способность препятствовать протеканию тока защищает человека от электротравматизма и прочих неприятностей. Основной характеристикой диэлектрика является электрическая прочность – величина равная напряжению его пробоя.
Описание проводников
Проводники обладают наивысшей электропроводностью из всех типов веществ. Все проводники подразделяются на две большие подгруппы:
- Металлы (медь, алюминий, серебро) и их сплавы.
- Электролиты (водный раствор соли, кислоты).
В веществах первой подгруппы перемещаться способны только электроны, поскольку их связь с ядрами атомов слабая, в связи с чем, они достаточно просто от них отсоединяются. Так как в металлах возникновение тока связано с передвижением свободных электронов, то тип электропроводности в них называется электронным.
Параллельное соединение проводников
Из проводников первой подгруппы используют в обмотках электромашин, линиях электропередач, проводах
Важно отметить, что на электропроводность металлов оказывает влияние его чистота и отсутствие примесей
Движиение электрического тока
В веществах второй подгруппы при воздействии раствора происходит распадение молекулы на положительный и отрицательный ион. Ионы перемещаются вследствие воздействия электрического поля. Затем, когда ток проходит через электролит, происходит осаждение ионов на электроде, который опускается в данный электролит. Процесс, когда из электролита под воздействием электрического тока выделяется вещество, получил название электролиз. Процесс электролиза принято применять, к примеру, когда добывается цветной металл из раствора его соединения, либо при покрытии металла защитным слоем иных металлов.
Проводники и диэлектрики
В других типах материалов, таких как стекло, электроны атомов имеют очень маленькую свободу передвижения. Хотя внешние силы, такие как физическое трение, могут заставить некоторые из этих электронов покинуть свои атомы и перейти к атомам другого материала, они не так легко перемещаются между атомами внутри самого материала.
Эта относительная подвижность электронов в материале известна как электрическая проводимость (электропроводность). Электропроводность определяется типами атомов в материале (количество протонов в ядре каждого атома определяет его химическую идентичность) и тем, как атомы связаны друг с другом. Материалы с высокой подвижностью электронов (много свободных электронов) называются проводниками, а материалы с низкой подвижностью электронов (мало или совсем нет свободных электронов) называются диэлектриками. Ниже приведено несколько распространенных примеров проводников и диэлектриков:
| Проводники | Диэлектрики |
|---|---|
|
|
Следует понимать, что не все проводящие материалы имеют одинаковый уровень проводимости, и не все диэлектрики одинаково устойчивы к движению электронов. Электропроводность аналогична прозрачности некоторых материалов для света: материалы, которые легко «проводят» свет, называются «прозрачными», а те, которые этого не делают, – «непрозрачными». Однако не все прозрачные материалы одинаково пропускают свет. Оконное стекло лучше, чем большинство пластиков, и, конечно, лучше, чем «прозрачное» стекловолокно. Так же и с электрическими проводниками, одни лучше других.
Например, серебро является лучшим проводником в списке «проводников», предлагая более легкий проход для электронов, чем любой другой упомянутый материал. Грязная вода и бетон также считаются проводниками, но эти материалы обладают значительно меньшей проводимостью, чем любой металл.
Также следует понимать, что некоторые материалы в зависимости от условий изменяют свои электрические свойства. Стекло, например, является очень хорошим диэлектриком при комнатной температуре, но становится проводником при нагревании до очень высокой температуры. Такие газы, как воздух, обычно изолирующие материалы, также становятся проводящими при нагревании до очень высоких температур. Большинство металлов при нагревании становятся худшими проводниками, а при охлаждении – лучшими. Многие проводящие материалы становятся идеально проводящими (это называется сверхпроводимостью) при чрезвычайно низких температурах.
Что такое полупроводник?
Полупроводник — это тип проводника, значение проводимости которого находится между значениями изолятора и проводника. Это значит; электропроводность полупроводника умеренная по сравнению с проводником. Обычно это кристаллические твердые тела, которые находят применение в различных областях, таких как производство диодов, транзисторов, интегральных схем и т. Д. Как правило, проводимость полупроводника чувствительна к температурному освещению, магнитным полям, примесям в полупроводниковом материале и т. Д.
Есть элементарные полупроводники, которые мы можем наблюдать в периодической таблице. Эти элементы включают кремний (Si), германий (Ge), олово (Sn), селен (Se) и теллур (Te). Более того, могут быть разные полупроводники, содержащие в комбинации два или более химических элемента. Например, арсенид галлия содержит галлий и мышьяк. Однако чистый кремний является наиболее распространенным полупроводником в электротехнической промышленности и наиболее важным элементом для производства интегральных схем.
Обычно полупроводники представляют собой монокристаллы. Их атомы расположены в трехмерной структуре. При рассмотрении кристалла кремния каждый атом кремния окружен четырьмя другими атомами кремния. Эти атомы имеют ковалентные химические связи между собой. Энергетическая щель между зоной проводимости и валентной зоной кристалла кремния называется запрещенной зоной. Для полупроводников ширина запрещенной зоны обычно составляет от 0,25 до 2,5 эВ.
Что такое полупроводник и с чем его едят?
Полупроводник — материал,
без которого не мыслим современный мир
техники и электроники. Полупроводники
проявляют свойства металов и неметаллов
в тех или иных условиях. По значению удельного электрического сопротивления полупроводники занимают промежуточное положение между хорошими проводниками и диэлектриками.
Полупроводник отличается от проводников сильной зависимостью удельной проводимости от
наличия в кристаллической решетки
элементов-примесей (примесные элементы)
и концентрации этих элементов, а также
от температуры и воздействия различных видов излучения.Основное свойство полупроводника — увеличение электрической проводимости с
увеличением температуры.
Полупроводниками являются вещества, ширина запрещённой зоны которых составляет порядка нескольких электрон-вольт (эВ)
Например, алмаз можно отнести к широкозонным полупроводникам, а арсенид индия — к узкозонным.
Ширина запрещённой зоны — это ширина энергетического зазора между дном зоны проводимости и потолком валентной зоны, в котором отсутствуют разрешённые состояния для электрона.
Величина ширины запрещённой зоны имеет важное значение при генерации света в светодиодах и полупроводниковых лазерах
и определяет энергию испускаемых фотонов.
К числу полупроводников относятся многие химические элементы:
Si кремний, Ge германий, As мышьяк, Se селен,
Te теллур и другие, а также всевозможные
сплавы и химические соединения,
например: йодид кремния, арсенид галлия,
теллурит ртути и др.). В общем почти все неорганические вещества окружающего нас мира
являются полупроводниками
Самым распространённым в природе полупроводником является кремний, составляющий
по приблизительным подсчетам почти 30 % земной коры.
В зависимости от того, отдаёт ли атом
примесного элемента электрон или захватывает его, примесные атомы называют донорными или акцепторными.
Донорские и акцепторные свойства атома
примесного элемента зависят также того, какой атом кристаллической решётки она замещает, в какую кристаллографическую плоскость встраивается.
Как выше упоминалось, проводниковые
свойства полупроводников сильно зависит от температуры,
а при достижениитемпературы абсолютного нуля
(-273°С) полупроводники имеют свойства диэлектриков.
Типы полупроводников, оксиды
Оксиды металлов преимущественно являются прекрасными изоляторами, но есть и исключения. Примеры полупроводников этого типа – оксид никеля, оксид меди, оксид кобальта, двуокись меди, оксид железа, оксид европия, оксид цинка. Так как двуокись меди существует в виде минерала куприта, её свойства усиленно исследовались. Процедура выращивания полупроводников этого типа еще не совсем понятна, поэтому их применение пока ограничено. Исключение составляет оксид цинка (ZnO), соединение 2—6 групп, применяемый в качестве преобразователя и в производстве клеящих лент и пластырей.
Положение кардинально изменилось после того, как во многих соединениях меди с кислородом была открыта сверхпроводимость. Первым высокотемпературным сверхпроводником, открытым Мюллером и Беднорцем, стало соединение, основанное на полупроводнике La2CuO4 с энергетическим зазором 2 эВ. Замещая трёхвалентный лантан двухвалентным барием или стронцием, в полупроводник вводятся переносчики заряда дырки. Достижение необходимой концентрации дырок превращает La2CuO4 в сверхпроводник. В данное время наибольшая температура перехода в сверхпроводящее состояние принадлежит соединению HgBaCa2Cu3O8. При высоком давлении её значение составляет 134 К.
ZnO, оксид цинка, используется в варисторах, голубых светодиодах, датчиках газа, биологических сенсорах, покрытиях окон для отражения инфракрасного света, как проводник в ЖК-дисплеях и солнечных батареях. dE=3.37 эВ.
Органические полупроводники
Примеры полупроводников на основе органических соединений – нафталин, полиацетилен (CH2)n, антрацен, полидиацетилен, фталоцианиды, поливинилкарбазол. Органические полупроводники обладают преимуществом перед неорганическими: им легко придавать нужные качества. Вещества с сопряжёнными связями вида –С=С–С=, обладают значительной оптической нелинейностью и, благодаря этому, применяются в оптоэлектронике. Кроме того, зоны энергетического разрыва органических полупроводников изменяются изменением формулы соединения, что намного легче, чем у обычных полупроводников. Кристаллические аллотропы углерода фуллерен, графен, нанотрубки – тоже полупроводниками.
Зонная теория
Зонная теория твердых тел – это теория перемещения валентных электронов в потенциальном поле кристаллической решетки. Квантовая механика полагает, что свободные электроны могут обладать любой энергией, спектр которой непрерывен.
Электроны изолированных атомов имеют некоторую дискретную величину энергии. При объединении отдельных атомов в молекулы и образовании вещества происходит смещение электронных уровней атома. Таким образом, из энергетических уровней отдельных атомов в твёрдом теле образуются полосы зон энергетических уровней.
Верхняя заполненная зона, валентная, соответствует энергетическому уровню валентных электронов внешней оболочки. Ближайшая к ней, незаполненная, – зона проводимости. Взаимным расположением обеих зон определяются процессы, происходящие в твердом теле, и классифицируются материалы по группам: проводники, полупроводники, диэлектрики.
Зонная классификация
В проводниках зона проводимости и валентная зона совмещены. Образовавшаяся зона перекрытия позволяет электрону свободно перемещаться при получении даже небольшой энергии.
В полупроводниках зоны не перекрываются. Расстояние между ними, называемое запрещенной зоной, – менее 2.0 эВ. При нулевой температуре в зоне проводимости отсутствуют электроны, а валентная зона ими заполнена. При возрастании температуры часть электронов забрасывается в зону проводимости за счет теплового движения. Полупроводник становится электропроводящим.
В диэлектриках зоны так же, как и у полупроводников, не перекрываются. Величина запрещенной зоны здесь – более 2.0 эВ. Для того чтобы перевести электроны из зоны валентности в зону проводимости, необходимо значительно повысить температуру. При невысоких градусах электрический ток не проводится.
Советуем изучить — Codesys v2
Виды и свойства полупроводников
Для того, чтобы появился электрический ток, необходимо наличие подвижных частиц, переносящих заряды. Электропроводность того или иного вещества зависит от количества таких носителей на единицу объема. В диэлектриках они практически отсутствуют, а в полупроводниках свободные носители присутствуют лишь в небольшом количестве. Следовательно, удельное сопротивление полупроводников очень высокое, а в диэлектриках оно еще больше. Существуют различные виды этих материалов, обладающих собственными специфическими свойствами.
Все полупроводники можно разделить на несколько основных видов. Среди них лидируют чистые или собственные материалы, в которых отсутствуют какие-либо примеси.
Для них характерна кристаллическая структура, где атомы расположены в периодическом порядке в ее узлах. Здесь существует устойчивая взаимная связь каждого атома с четырьмя атомами, расположенными рядом. Это дает возможность образовывать постоянные электронные оболочки, в состав которых входит восемь электронов. При температуре, равной абсолютному нулю, такой полупроводник становится диэлектриком, поскольку все электроны соединены ковалентными связями.
Когда температура повышается или происходит какое-либо облучение, электроны могут выйти из ковалентных связей и превратиться в свободных носителей зарядов. Свободные места при перемещении постепенно занимаются другими электронами, поэтому электрический ток протекает только в одном направлении.
В электронных полупроводниках, кроме четырех атомов, составляющих основу кристаллической решетки, имеются так называемые доноры. Они представляют собой примеси в виде пятивалентных атомов. Электрон, содержащийся в таком атоме, не может нормально вступить в ковалентную связь и поэтому отделяется от донора. Таким образом, он превращается в свободный носитель заряда. В свою очередь донор становится положительным ионом, это может произойти даже при комнатной температуре.
Зависимость сопротивления проводника от температуры
Практически в электротехнике выло выявлено, что с увеличением температуры сопротивление проводников из металла возрастает, а с понижением уменьшается. Для всех проводников из металла это изменение сопротивления почти одинаково и в среднем равно 0,4% на 1°С.
Если быть точным, то на самом деле при изменении температуры проводника изменяется его удельное сопротивление, которое имеет следующую зависимость:
где ρ и ρ0, R и R0 — соответственно удельные сопротивления и сопротивления проводника при температурах t и 0°С (шкала Цельсия), α — температурный коэффициент сопротивления, = град-1.
Изменение удельного сопротивления проводника приводит к изменения самого сопротивления, что видно из следующего выражения:
Зная электронную теорию строения вещества можно дать следующее объяснение увеличению сопротивления металлических проводников с повышением температуры. При увеличении температуры проводник получает тепловую энергию, которая несомненно передается всем атомам вещества, в результате чего .возрастает их тепловое движение. Увеличившееся тепловое движение атомов создает большее сопротивление направленному движению свободных электронов (увеличивается вероятность столкновения свободных электронов с атомами), от этого и возрастает сопротивление проводника.
С понижением температуры направленное движение электронов облегчается (уменьшается возможность столкновения свободных электронов с атомами), и сопротивление проводника уменьшается. Этим объясняется интересное явление — сверхпроводимость металлов. Сверхпроводимость, т. е. уменьшение сопротивления металлов до нуля, наступает при огромной отрицательной температуре —273° С, называемой абсолютным нулем. При температуре абсолютного нуля атомы металла как бы застывают на месте, совершенно не препятствуя движению электронов.
График звисимости сопротивления металлического проводника от температуры представлен на рисунке 1.
Рисунок 1. График зависимости удельного сопротивления металлического проводника от температуры
Необходимо сказать, что сопротивление электролитов и полупроводников (уголь, селен и другие) с увеличением температуры уменьшается.
Температурная зависимость сопротивления электролита объясняется также в основном изменением удельного сопротивления,однако всегда температурный коэффициент сопротивления — α <0.
Поэтому кривая зависимости сопротивленя электролита от температуры имеет вид, представленый на рисунке 2.
Рисунок 1. График зависимости удельного сопротивления электролита от температуры
Ддя полупроводников характер изменения удельного сопротивления от температуры будет схож с таковым для элетролитов.
Похожие материалы:
- Резисторы. Виды резисторов
- Типы резисторов
- Обозначение резисторов на схемах
- Соединение резисторов
- Зависимость электрического сопротивления от сечения, длины и материала проводника
Что такое 1 Ампер в системе СИ
Сила тока в 1 Ампер была определена в системе СИ с помощью силы взаимного действия двух проводников с током.
Рассмотрим два тонких проводника (рис. 9). Каждый проводник имеет бесконечную длину. Расположим их в вакууме параллельно на расстоянии 1 метр один от другого.
Рис. 9. Эталон силы тока 1 ампер в системе СИ
Выделим на каждом проводнике кусочек длиной 1 метр.
Если проводники взаимодействуют с силой \(\large 2 \cdot 10^{-7} \) Ньютона, приходящейся на каждый метр их длины, то по каждому из них течет постоянный ток 1 Ампер.
Ампер – это основная единица в системе СИ. А Кулон – величина, определяемая с помощью Ампера.
Собственная проводимость полупроводника
Проводимость любого вещества определяется наличием и подвижностью носителей заряда в этом веществе и рассчитывается по специальным формулам. Практически во всех твердых веществах проводимость обеспечивается свободными электронами. Однако в полупроводниках она имеет свои особенности.
Рассмотрим кристалл типичного полупроводника — кремния.
Кремний четырехвалентен, а энергетически устойчивое число внешних валентных электронов — восемь. В итоге кремнию «энергетически выгодно» создать четыре двухэлектронных связи с соседними атомами.
Рис. 1. Строение полупроводника кремния.
При повышении температуры энергии некоторых электронов начинает хватать, чтобы разорвать связь. В кристалле появляются свободные отрицательные носители. Они обеспечивают проводимость, которая называется электронной.
Одновременно в кристаллической решетке оказываются связи с недостатком электронов. Такая связь называется дыркой. Поскольку электрон в составе связи при подлете к атому может продолжить движение по любой из четырех связей, то дырка в любой момент может заполниться электроном с образованием дырки в соседней связи. Такое событие может рассматриваться, как движение дырки. А поскольку дырка представляет собой недостаток электронов, она движется как положительно заряженный носитель. Такая проводимость называется дырочной.
Электронная и дырочная проводимость, появляющаяся в результате того, что электроны разрывают связи, называется собственной проводимостью проводника.
Разница между Проводником, Полупроводником и Изолятором
Принципиальное различие между Проводником, Полупроводником и Изолятором зависит от их уровня проводимости. Проводники – это материалы, которые обеспечивают легкое протекание электрического тока, следовательно, имеют высокую проводимость, Полупроводники – это материалы, которые обладают умеренной проводимостью, тогда как изоляторы являются материалами, которые препятствуют прохождению заряда через них, и тем самым имеют низкую проводимость. Проводимость твердых веществ является основным фактором, который отличает эти три материала и различия в их проводимости объясняет Теория электронных зон. Кроме того, проводники – имеют очень низкое сопротивление, полупроводники – чистые полупроводники имеют очень высокое сопротивление, а изоляторы – имеют чрезвычайно высокое сопротивление. Однако, существуют некоторые другие различия между Проводником, Полупроводником и Изолятором.
Зонная теория проводимости
Электроны вращаются вокруг положительного ядра отдельного атома на допустимых уровнях энергии, как показано серыми линиями слева на диаграмме ниже. В большом наборе атомов, например металлической проволоке или полупроводниковом кристалле, энергетические уровни реорганизуются в две зоны. Зона проводимости – это зона высших энергетических уровней электронов, а валентная зона – это зона нижних энергетических уровней электронов. В энергетической «щели» между зонами электроны не могут существовать.
С левой стороны расположены горизонтальные линии, которые располагаются ближе друг к другу при увеличении уровней энергии
Проводимость – это движение электронов в твердом теле. Для существования проводимости электроны должны свободно перемещаться в зоне проводимости и должны быть пространства в энергетических зонах для перемещения электронов.
Проводники
В проводнике отсутствуют запрещенные зоны между валентной и проводящей зонами. В некоторых металлах зоны проводимости и валентности частично перекрываются. Это означает, что электроны могут свободно перемещаться между валентной зоной и зоной проводимости.
Зона проводимости заполнена только частично. Это означает, что есть места для перемещения электронов. Когда электроны для валентной зоны движутся в зону проводимости, они могут свободно двигаться. Это позволяет проводнику проводить электрический ток.
Зоны в проводниках
Изоляторы
Изолятор имеет большой зазор между валентной зоной и зоной проводимости. Валентная зона заполнена, так как никакие электроны не могут подняться до зоны проводимости. В результате зона проводимости становится пустой. Поскольку в зоне проводимости изолятора нет электронов, а в этой зоне проводимости могут легко перемещаться только электроны, материал не может проводить электрический ток.
Зоны в изоляторах
Полупроводники
В полупроводнике зазор между валентной зоной и зоной проводимости меньше. При комнатной температуре достаточно энергии для перемещения некоторых электронов из валентной зоны в зону проводимости. Это позволяет иметь некоторую проводимость. Повышение температуры увеличивает проводимость полупроводника, потому что больше электронов будет иметь достаточно энергии для перемещения в зону проводимости.
Зоны в полупроводниках
Разница между изоляторами и полупроводниками обусловлена небольшим количеством примесей, добавляемых в полупроводник, что влияет на энергетические зоны. Этот процесс называется легированием.
Полупроводниковые материалы.
Источник
Многожильная жила или монолит — какой кабель лучше
Кабель с одной жилой обычно называют жестким, а гибким считается кабель с многопроволочной жилой. Гибкость кабеля тем выше, чем тоньше каждая проволочка, и чем больше число этих проволочек в жиле.
В зависимости от гибкости кабель делится на семь классов. Самый гибкий – 7-ой класс, а моножила относится к 1-ому классу. Кабель высокого класса гибкости стоит дороже.
Назначение жесткого кабеля – это укладка в грунт, заделка его в стены, в то время как гибкий кабель применяют для подключения электроприборов или подвижных механизмов. С точки зрения эксплуатации не имеет значения, какой кабель жесткий или гибкий. Что касается монтажа, то все зависит от предпочтений конкретного электрика.
Важно отметить, что концы гибкого кабеля, впоследствии вставляемые в выключатели или в розетку, обязательно необходимо пропаять и обжать специальными трубчатыми наконечниками – оконцевателями. Жесткий кабель не требует такой процедуры
Гибкий кабель более уместен для подключения осветительных устройств, так как эти устройства меняются довольно часто. Если взять для этих целей жесткий кабель, то при подключении нового электрооборудования велика вероятность, что он сломается.
Изоляция жил и оболочка кабеля
Двойная изоляция однозначно лучше. Как известно, срок службы кабеля в двойной изоляции составляет 30 лет, а в одинарной оболочке срок службы − до15 лет.
- — для прокладки в сауне или в другом горячем помещении используются термостойкие кабели;
- — маркировка «нг» означает, что кабель не поддерживает горение, но это не значит, что он термостойкий, то есть для высоких температур такой кабель не предназначен;
- — есть кабели, которые могут «работать» при воздействии пламени в течение 120, 60 или 30 минут, на них вы увидите маркировку соответственно Е120, Е60 или Е30;
- — кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте;
- — кабель с ПВХ (поливинилхлорид) изоляцией можно прокладывать в кабельных каналах или в помещении.
В электричестве выделяют три основных группы материалов – это проводники, полупроводники и диэлектрики. Основным их отличием является возможность проводить ток. В этой статье мы рассмотрим, чем отличаются эти виды материалов и как они ведут себя в электрическом поле.
