Цветомузыка на Ардуино – принципиальная схема подключения

Принципиальная схема цветомузыкальной приставки.

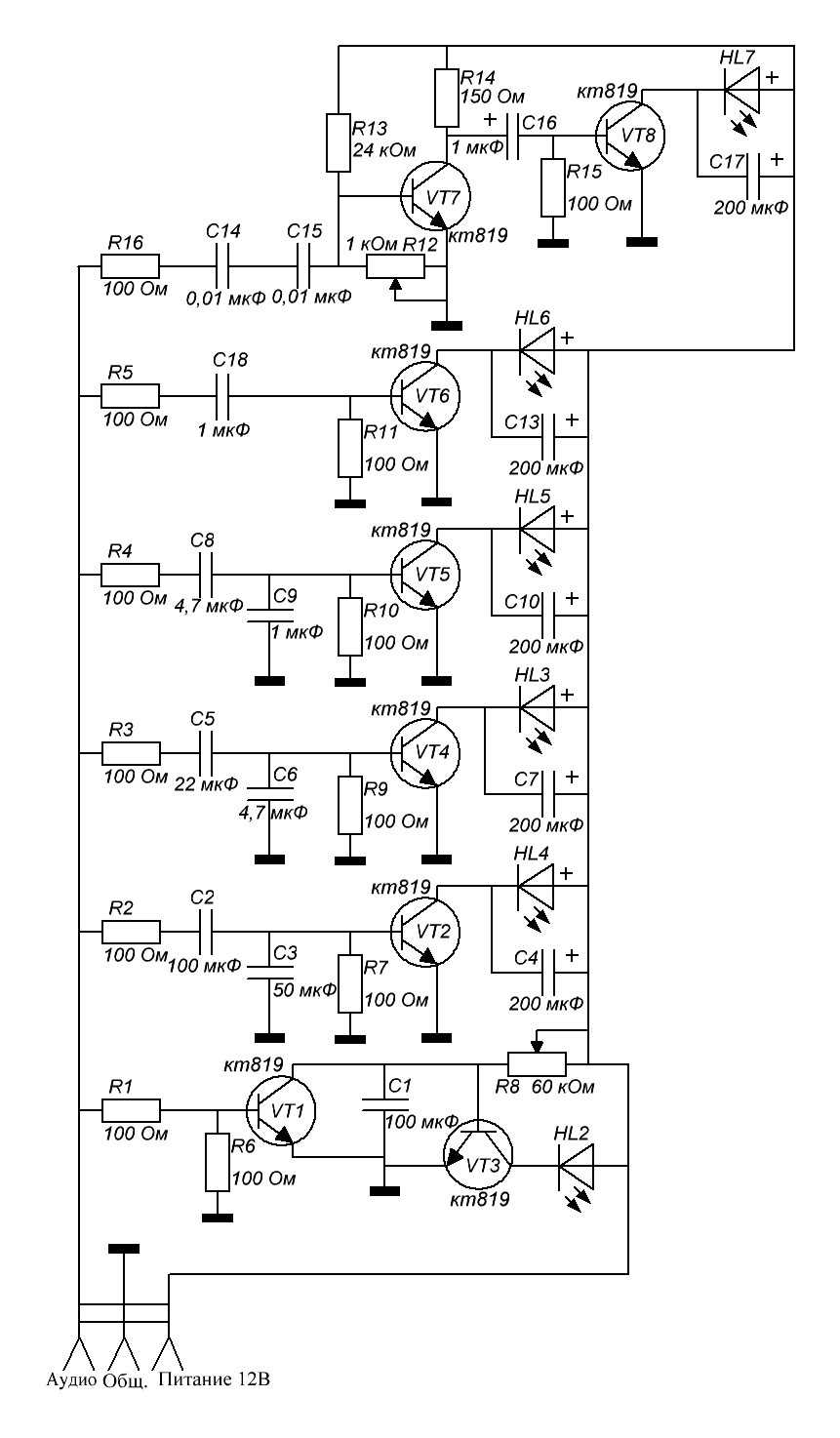

На рисунке ниже предоставлена схема простой четырехканальной цветомузыкальной приставки, собранной на светодиодах. Приставка состоит из усилителя входного сигнала, четырех каналов и блока питания, обеспечивающего питание приставки от сети переменного тока.

Сигнал звуковой частоты подается на контакты ПК
, ЛК
и Общий
разъема Х1
, и через резисторы R1
и R2
попадает на переменный резистор R3
, являющийся регулятором уровня входного сигнала. От среднего вывода переменного резистора R3
звуковой сигнал через конденсатор С1
и резистор R4
поступает на вход предварительного усилителя, собранного на транзисторах VT1
и VT2
. Применение усилителя позволило использовать приставку практически с любым источником звукового сигнала.

С выхода усилителя звуковой сигнал подается на верхние выводы подстроечных резисторов R7
,R10
, R14
, R18
, являющиеся нагрузкой усилителя и выполняющие функцию регулировки (подстройки) входного сигнала отдельно по каждому каналу, а также устанавливают нужную яркость светодиодов канала. От средних выводов подстроечных резисторов звуковой сигнал поступает на входы четырех каналов, каждый из которых работает в своей полосе звукового диапазона. Схематично все каналы выполнены одинаково и различаются лишь RC-фильтрами.

На канал высших
R7
.
Полосовой фильтр канала образован конденсатором С2
и пропускает только спектр верхних частот звукового сигнала. Низкие и средние частоты через фильтр не проходят, так как сопротивление конденсатора для этих частот велико.

Проходя конденсатор, сигнал верхних частот детектируется диодом VD1
и подается на базу транзистора VT3
. Появляющееся на базе транзистора отрицательное напряжение открывает его, и группа синих светодиодов HL1
HL6
, включенных в его коллекторную цепь, зажигаются. И чем больше амплитуда входного сигнала, тем сильнее открывается транзистор, тем ярче горят светодиоды. Для ограничения максимального тока через светодиоды последовательно с ними включены резисторы R8
и R9
. При отсутствии этих резисторов светодиоды могут выйти из строя.

На канал средних
частот сигнал подается от среднего вывода резистора R10
.
Полосовой фильтр канала образован контуром С3R11С4
, который для низких и высших частот оказывает значительное сопротивление, поэтому на базу транзистора VT4
поступают лишь колебания средних частот. В коллекторную цепь транзистора включены светодиоды HL7
HL12
зеленого цвета.

На канал низких
частот сигнал подается со среднего вывода резистора R18
.
Фильтр канала образован контуром С6R19С7
, который ослабляет сигналы средних и высших частот и поэтому на базу транзистора VT6
поступают лишь колебания низких частот. Нагрузкой канала являются светодиоды HL19
HL24
красного цвета.

Для разнообразия цветовой гаммы в цветомузыкальную приставку добавлен канал желтого
цвета. Фильтр канала образован контуром R15C5
и работает в частотном диапазоне ближе к низким частотам. Входной сигнал на фильтр поступает с резистора R14
.

Питается цветомузыкальная приставка постоянным напряжением
. Блок питания приставки состоит из трансформатора Т1
, диодного моста, выполненного на диодах VD5
VD8
, микросхемного стабилизатора напряжения DA1
типа КРЕН5, резистора R22
и двух оксидных конденсаторов С8
и С9
.

Переменное напряжение, выпрямленное диодным мостом, сглаживается оксидным конденсатором С8
и поступает на стабилизатор напряжения КРЕН5. С вывода 3
микросхемы стабилизированное напряжение 9В подается в схему приставки.

Для получения выходного напряжения 9В между минусовой шиной блока питания и выводом 2
микросхемы включен резистор R22
. Изменением величины сопротивления этого резистора добиваются нужного выходного напряжения на выводе 3
микросхемы.

Схемы простые и сложные

Знакомство с цветомузыкой открывает наиболее простейшая схема. Как правило, такие устройства используют минимальное количество элементов всего один светодиод, и по одному резистору и транзистору. Питание осуществляется через постоянный источник тока на 6-12В.

В собранном виде цветомузыка на светодиодах представляет собой усилительный каскад, дополняемый общим эмиттером. Основное действие оказывает сигнал с изменяющейся амплитудой и частотой, поступающий на базу. При превышение частоты установленного порогового значения, происходит открытие транзистора. В этот момент на светодиод поступает питание и он сразу же загорается.

Такая простая цветомузыка может быть собрана с применением светодиодной ленты, к которой потребуется соответствующий транзистор. Существенный недостаток данной сборки заключается в прямой зависимости между уровнем звука и частотой мигания светодиодных лампочек. То есть, наиболее эффективно система будет работать при поддержке лишь одного, наиболее подходящего уровня звучания. При пониженной громкости мигание будет происходит реже, а на высоком уровне звука свет станет постоянным.

Данный недостаток легко убирается трехканальным звуковым преобразователем, который применяется в более сложных схемах. В этом случае потребуется питание напряжением 9 вольт, обеспечивающее нормальное свечение лампочек в соответствующих каналах.

Для сборки схемы трех каскадов усиления необходимо запастись транзисторами КТ315 или их аналогами КТ3102. Нагрузкой служат светодиоды разных цветов. Усиливающая функция выполняется понижающим трансформатором, с помощью резисторов регулируются светодиодные вспышки, а вышеупомянутые фильтры пропускают через себя различные частоты.

Данную схему цветомузыки на светодиодах можно еще больше усовершенствовать. В первую очередь это касается яркости свечения, добавляемой за счет включения в цепочку маленьких лампочек накаливания на 12 вольт. В этом случае схема дополняется тиристорами управления, а питание всего устройства осуществляется через трансформатор.

Порядок сборки схемы.

О деталях приставки. Транзисторы КТ315 можно заменить другими кремниевыми n-p-n транзисторами
со статическим коэффициентом усиления не менее 50. Постоянные резисторы – МЛТ-0,5, переменные и подстроечные
– СП-1, СПО-0,5. Конденсаторы – любого типа.
Трансформатор Т1 с коэффициентом 1:1, поэтому можно использовать любой с подходящим количеством витков.
При самостоятельном изготовлении можно использовать магнитопровод Ш10х10, а обмотки намотать проводом
ПЭВ-1 0,1-0,15 по 150-300 витков каждая.

Диодный мост для питания тиристоров(220в) выбирают исходя из предпологаемой мощности нагрузки,
минимум — 2А. Если количество ламп на каждый канал увеличить — соответственно возрастет
потребляемый ток.
Для питания транзисторов(12в) можно использовать любой стабилизированный блок питания расчитанный
на рабочий ток минимум — 250 мА(а лучше — больше).

Сначала, каждый канал цветомузыки собирается в отдельности на макетной плате.
Причем, сборку начинают с выходного каскада. Собрав выходной каскад проверяют его работоспособность,
подав на его вход сигнал достаточного уровня.

Если этот каскад отрабатывает нормально, — собирают
активный фильтр. Далее — проверяют снова работоспособность того, что получилось.

В итоге, после испытания имеем — реально работающий канал.

Подобным образом необходимо собрать и отстроить все три канала.
Подобное занудство гарантирует безусловную работоспособность устройства после «чистовой» сборки на
монтажной плате, если работа проведена без ошибок и с применением «испытанных» деталей.

Возможный вариант печатного монтажа(для текстолита с односторонним фольгированием). Если использовать
более габаритные конденсаторе в канале самых низких частот, расстояния между отверстиями и проводниками придется изменить.
Применение текстолита с двухсторонним фольгированием может быть более технологичным вариантом — поможет избавиться от навесных проводов-перемычек.

Конструктивные особенности ЦПФ6

Отверстия под головки светодиодов в передней панели (с приклеенной и ламинированной фальшпанелью) выполняются сверлом, имеющим диаметр на 0,5 мм. меньший, чем диаметр светодиодов. Расточку отверстий до диаметра применённых светодиодов выполняют круглым надфилем однонаправленными (снаружи → внутрь крышки) движениями. При этом плёнка и бумага фальшпанели не задирается и отверстия получаются аккуратными. Для улучшения светопередачи, головки всех светодиодов должны выступать над поверхностью фальшпанели на расстояние до 5 мм. А нижняя часть головок светодиодов должна возвышаться над платой на 12 … 13 мм. Этим размером и руководствуются при обрезке излишней части выводов (ножек) светодиодов.

Плата ЦПФ6 (через полые стойки — цилиндры длиной 12 … 15 мм.) крепится к корпусу четырьмя винтами М3 х 18 мм с полукруглыми (желательно никелированными или хромированными) головками. С обратной стороны платы на винты надеваются простые и пружинные шайбы, а затем накручиваются гайки. Эти же 4 винта можно использовать и для крепления задней крышки мыльницы. Но в этом случае вместо гаек потребуются дополнительно 4 стойки — цилиндра длиной 10 … 15 мм с внутренней сквозной резьбой М3 и 4 винта М3х8. Разъём XS1 «Внешнее ВОУ» устанавливается на задней стенке корпуса.

Цветомузыка своими руками – схемы и советы как сделать развлекательная светодиодная лента

Практически ни одна современная дискотека или прокачанный авто не обходятся без такого важного фактора, как цветомузыка. В этой статье речь пойдёт о способах изготовления простого устройства цветомузыки для начинающих

Для этого не понадобится каких-либо дорогостоящих или труднодоступных элементов, все детали можно без проблем найти на радио рынке или позаимствовать в других приборах.

Сначала попробуем разобраться, что же из себя представляет цветомузыкальная установка и как она работает.

Принцип работы такой установки очень прост: спектр звукового сигнала разделяется по частотам и передаётся по высокочастотным, среднечастотным или низкочастотным каналам, каждый из которых связан с разными источниками света. Чем сильнее колебания звуковых сигналов, тем интенсивнее работают источники света.

Простейший способ

Для начала рассмотрим самую простую и низкозатратную схему для изготовления светомузыки. Нам понадобится только один транзистор КТ815Г. Из карманного фонарика вытаскиваем светодиоды и разделяемых их. В качестве корпуса для установки используем пластиковый контейнер от обувного крема.

Переключатель режимов фиксируем снаружи, он будет отвечать за смену типа подсветки. Канала понадобится всего два. Чем сильнее будут басы, тем интенсивнее будет подсветка. Источником энергии послужат три батарейки типа АА.

Сложные схемы

Метод с применением светодиодной ленты

Существуют сложные способы изготовления цветомузыки на светодиодах своими руками, которые подойдут для более продвинутых любителей электроники. Они несколько затратнее и трудоёмкие, но и результат будет стоить затраченных усилий.

https://www.youtube.com/watch?v=WPCL4GHSTXs

Понадобится следующий инвентарь:

  • Транзистор КТ817
  • Светодиодная лента
  • Несколько кабелей
  • Обычная вилка от 3,5 мм наушников

Спаиваем транзистор согласно ниже приведённой схемы, прикрепляем светодиодную ленту и можем наслаждаться музыкой.

Существует и более сложная и интересная схема для изготовления цветомузыки. Берём пять диодов на 3v, каждый диаметром по 5 мм, и транзистор КТ815, который будет усиливать нашу установку. В качестве источника энергии используем две пальчиковые батарейки.В нашем устройстве будет по два синих и зелёных диода, и один красный.

Полученная цветомузыкальная установка считается одной из наиболее удачных. Однако если музыка будет слишком громкой, светодиоды могут перегореть, поэтому нужно быть начеку.

Схема с использованием светодиодов

Рассмотрим ещё одну инструкцию как сделать цветомузыку, теперь уже на обычных светодиодах. Берём следующие элементы:

  • Пластина из оргстекла
  • Как минимум 4 светодиода
  • Кабель

Из пластины вырезаем детали для корпуса, в одной из которых проделывает два отверстия для наушников и питания, все пластины зачищаем для придания им матовой поверхности.

Соединяем пластины с помощью термопистолета. Светодиоды тоже зачищаем.

Далее следуем схеме на приведенном ниже фото цветомузыки и закрепляем установку в авто. У данной схемы есть одна особенность – количество светодиодов напрямую зависит от мощности блока питания, и должно быть ему равным. Иными словами для двенадцативольтового блока потребуется четыре диода на 3v каждый.

Ещё один популярный метод заключается в использовании сразу нескольких последовательно соединённых светодиодов. Подбираем два частотных фильтра для высоких и низких частот соответственно. Через них сигнал передаётся на усилители, и далее на светодиоды.

Если сделать номиналы резисторов, а в качестве транзистора выбрать КТ817, то установку можно сделать намного ярче.

У этой схемы есть одно важнейшее преимущество перед другими схемами – можно использовать светодиоды абсолютно любого цвета, при этом их яркость будет варьировать в зависимости от громкости музыки.

И, наконец, самая необычная схема в виде ночного неба. Она приятно удивит любого вашего пассажира, и сделает прослушивание музыки максимально комфортным. Этот метод успешно применяется не только в авто, но и в комнатах.

Суть схемы проста: подготавливаем потолок для создания тёмного фона. Подбираем светодиоды с лампочками разной яркости и размещаем их на потолке в хаотичном порядке.

Собираем схему как показано на рисунке и посещаем её в спичечный коробок.

Надеемся что приведенные выше схемы помогут вам не только с комфортом прослушивать любимую музыку, но и приятно удивить друзей и родных необычными самодельными устройствами.

Шаг 3: Подготовка корпуса

Цветомузыка на Ардуино требует корпус. Самым первым шагом является подготовка вашего корпуса для установки всех компонентов на место. Но перед этим вы должны выбрать тип корпуса и его размеры. Самый простой способ — использовать пластиковую коробку или контейнер для посуды, так как пластик довольно прост в работе. Я бы не рекомендовал металлический корпус, потому что вам нужно будет полностью изолировать его с вероятным риском короткого замыкания.

Цветомузыка своими руками – подготовка корпуса

Теперь, чтобы сделать отверстия, используйте простую дрель или многоцелевой вращательный инструмент со сверлом. Вам нужно сделать в общей сложности четыре отверстия: одно для проводов питания, одно для светодиодной ленты RGB, которое должно быть большим, а два для аудиовыхода и входных гнезд. Перед началом работы с электроинструментом надевайте защитное снаряжение. Вы также можете использовать нагретый нож или резак для бумаги.

Краткое описание радиоэлементов

Радиоэлементы для электрической схемы вполне доступны, приобрести их в ближайшем магазине электротоваров не составит труда.

Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25–0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные.

Конденсаторы, выпускаемые промышленностью, делятся на оксидные и электролитические. Подобрать нужные не составит труда, проделав элементарные расчеты. Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при монтаже.

Диодный мост можно взять уже готовый, но если его нет, то выпрямительный мост несложно собрать, используя диоды серии КД или 1N4007. Светодиоды берутся обычные, с разноцветным свечением. Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.

Схема «бегущие огни».

Автомат «бегущие огни» — еще одно популярное устройство. Его основным предназначением
изначально было создание цветовых эффектов, для оформления диско — вечеринок
Так что, хотя и с небольшой натяжкой, «бегущие огни» тоже можно отнести к разряду «цветомузык».
Схема на логических элементах И-НЕ и
триггерах, дает возможность регулировать частоту переключений(скорость «бегущего огня») вручную.

Схема выполнена на двух триггерах микросхемы D2(К155ТМ2) и дешифраторах управления на D1(К155ЛА3), а скорость переключения
задаются частотой
мультивибратора на микросхеме D3(К155ЛА3). Частота импульсов на выходе мультивибратора на D3
зависит от постоянной времени частотозадающей цепи R10-R11-С6. Скорость переключения ламп можно регулировать
при помощи переменного резистора R10. Уменьшая его сопротивление можно увеличивать
скорость переключения, увеличивая — снижать.

Питающий трансформатор Тр1 понижающий с
напряжением на первичной обмотке 220в, вторичной 6-8 в, мощностью от 5 ватт.
Напряжение 5 вольт для питания микросхем получается с помощью стабилизатора КРЕН5А, или
его аналога.
Транзисторы — КТ315Б, тиристоры — КУ202Н, конденсаторы и резисторы — любого типа.

Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто».

Рабочие схемы

Первый вариант.

В этом случае подойдут абсолютно любые светодиоды. Работа схемы заключается в следующем – с источника на вход проходят сигналы, где они складываются и перенаправляются на сопротивление (R6,7,8). Благодаря данному сопротивлению, появляется возможность регулирования уровня всех каналов.

Затем все передается на фильтры, которые отличаются по емкости и виду конденсаторов, которые применялись при сборке. Главная их задача кроется в преобразовании и очищении звукового диапазона в четко регламентированных рамках. Для осуществления контроля в плане присутствуют резисторы подстройки. Закончив проходит все этапы, сигнал выходит на микро плату, позволяющую ставить разнообразные диоды.

Вариант номер два.

Следующий пример создания цветомузыки с использованием диодов отличается простотой и подойдет для людей, которые только начинают постигать азы электроники. Здесь задействованы усилитель и каналы, которые обрабатывают частоту. Присутствует трансформатор, который может не использоваться, если  сигнала хватает, чтобы открыть диоды. Как и в других подобных платах, применяют резисторы для регулировки (они отмечены как R4-6)

Подойдут любые детали, важно, чтобы они передавали не меньше 50 процентов тока. На этом все

При желании получить создать достаточно серьезную цветомузыкальную установку, данный вариант может быть доработан.

Несколько рабочих схем

Ниже будет предложено несколько рабочих схем цветомузыки на светодиодах.

Вариант №1

Для данной схемы можно использовать светодиоды любого типа. Главное, чтобы они были сверхяркими и разными по свечению. Схема работает по следующему принципу, сигнал с источника передаётся на вход, где сигналы каналов суммируются и далее направляются на переменное сопротивление.(R6,R7,R8) При помощи этого сопротивления уровень сигнала для каждого канала регулируется, после чего поступает на фильтры. Различие фильтров, в ёмкости конденсаторов, используемых для их сборки. Их смысл, как и в других устройствах, преобразовывать и очищать звуковой диапазон в определённых границах. Это верхние, средние и низкие частоты. Для регулировки в схеме цветомузыки установлены резисторы подстройки. Пройдя всё это, сигнал поступает на микросхему, которая позволяет устанавливать различные светодиоды.

Вариант №2

Второй вариант цветомузыки на светодиодах отличается своей простотой и подойдёт для начинающих любителей. В схеме участвует усилитель и три канала для обработки частоты. Установлен трансформатор, без которого можно обойтись, если сигнала на входе достаточно для открытия светодиодов. Как и в аналогичных схемах, применяются регулировочные резисторы, обозначенные как R4 – 6. Транзисторы можно использовать любые, главное, чтобы передавали более 50% тока. По сути, больше ничего не требуется. Схему при желании можно улучшить, для получения более мощной цветомузыкальной установки.

Что необходимо, для изготовления цветомузыки

Резисторы для цветомузыкальной установки, собственного производства, могут использоваться только постоянные, с мощностью 0.25-0.125. Подходящие резисторы, можно увидеть на рисунке ниже. Полоски на корпусе показывают величину сопротивления.

Также в схеме применяются R3 резисторы, и подстроечные R — 10, 14, 7 и R 18 вне зависимости от типа. Главное требование, возможность установки на плату, применяемую при сборке. Первый вариант светодиодной цветомузыки, собирался с применением резистора переменного типа с обозначением СПЗ-4ВМ и импортными — подстроечными.

Что касается конденсаторов, то использовать нужно детали с рабочим напряжением на 16 вольт, не менее. Тип, может быть любой. При затруднениях в поиске конденсатора С7, можно соединить параллельно, два меньших по ёмкости, для получения требуемых параметров.

Применяемые в схеме светодиодной цветомузыки конденсаторы С1, С6 должны быть способны работать на 10 вольтах, соответственно С9–16В, С8–25В. Если вместо старых советских конденсаторов, планируется использовать новые, импортные то стоит помнить, что они имеют различие в обозначении, нужно заранее определить полярность конденсаторов, которые будут устанавливаться, иначе можно перепутать и испортить схему.

Ещё для изготовления цветомузыки потребуется диодный мост, с напряжением 50В и рабочим током, около 200 миллиампер. В случае, когда нет возможности установить готовый диодный мост, можно сделать его из нескольких выпрямительных диодов, для удобства их можно убрать с платы и смонтировать отдельно с применением платы меньшего размера.

Параметры диодов, выбираются аналогично применяемых в заводском исполнение моста, диодов.

Светодиоды, должны быть красного, синего и зёленого цвета свечения. Для одного канала их понадобится шесть штук.

Что касается транзисторов, то подойдут VT1 и VT2, индекс обозначения не важен.

Ещё один необходимый элемент, стабилизатор напряжения. Используется пятивольтовый стабилизатор, импортного производства, с артикулом 7805. Также можно применять 7809 (девятивольтовый), но тогда из схемы нужно исключить резистор R22, а вместо него ставится перемычка, соединяющая минусовую шину и средний вывод.

Соединить цветомузыку с музыкальным центром, можно при помощи трехконтактного разъёма «джек».

И последнее, что необходимо иметь для сборки, это трансформатор с подходящими параметрами напряжения.

Общая схема для проведения сборки цветомузыки, в которой используются описанные детали на фото ниже.

Простая трёхканальная схема

Чтобы получить цветомузыку, лишенную всех перечисленных выше недостатков, стоит использовать специальный трехканальный преобразователь звука. Питается такая схема постоянным напряжением 9 В и в состоянии эффективно засветить по одному или два светодиода в каждом канале. Среди основных конструкционных элементов, которыми характеризуется такая цветомузыкальная схема, можно отметить:

  • три независимых усилительных каскада, которые собираются на транзисторах категории КТ315 (КТ3102);
  • в нагрузку транзисторов включены светодиоды разного цвета;
  • для элемента предварительного усиления может быть использован сетевой небольшой трансформатор понижающего характера.

Входящий сигнал подается на вторичную обмотку трансформатора, который в свою очередь выполняет две основные функции – развязывает на гальваническом уровне два устройства, а также усиливает звук с основного линейного выхода. После этого сигнал поступает на три параллельно расположенных и включенных фильтра, собранные на базе RC-цепей. Они работают на индивидуальной частотной полосе, которая прямо зависит от номинала конденсатора и резистора.

Основные детали и компоненты

Перед тем как изготавливать аппаратуру для цветомузыки своими руками, необходимо заранее приготовить все детали и компоненты. В схеме следует пользоваться лишь постоянными резисторами с диапазоном мощности 0,125-0,25 Ом. Корпуса элементов схемы промаркированы специальными полосками, указывающими на значение сопротивления. Дополнительно используются подстроечные резисторы R7, R10, R14, R18. Они могут быть разных типов, но единственным требованием к ним является возможность монтажа на плату, используемую для сборки.

Конденсаторы рассчитываются на рабочее напряжение от 16В и выше. В цветомузыке также могут использоваться любые типы этих устройств. Если невозможно найти конденсатор с нужными параметрами, допускается параллельное соединение двух других, с меньшими емкостями, составляющих в сумме требуемые показатели.

Сделанная цветомузыкальная схема не может обойтись без диодного моста. Обычно он рассчитывается на рабочий ток до 200 мА и напряжение 50 вольт. При отсутствии готового устройства можно воспользоваться несколькими отдельно взятыми выпрямительными диодами и смонтировать их для удобства на отдельной небольшой плате.

Основные цвета светодиодов – красный, зеленый и синий. Их общее количество определяется из расчета на один канал – 6 штук. Будут нужны стандартные транзисторы с любым индексом обозначения. Стабилизатор напряжения с артикулом 7805 рассчитывается на 5В, а устройство на 9В имеет обозначение 7809. При наличии опыта, цветомузыка собирается на плате Arduino и светодиодах.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
