Распиновка кабеля витой пары rj-45: разные сетевые провода, разные схемы распиновки, технология распиновки

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.
Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.
Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Разновидности кабелей для интернет-подключения

В зависимости от типа провайдера кабель можно к абоненту провести несколькими способами. Если подключение происходит по стандарту Wi-MAX, LTE или 3G, кабеля может и вовсе не быть.

Телефонный кабель

Используется при подключении к интернету по технологии aDSL. Провод используется двух- и четырёхжильный, при использовании четырёх жил можно увеличить длину кабельной трассы и снизить помехи. В некоторых случаях по этой же линии подключают и проводной телефон. Для подключения используется специальный кабельный модем или модем-роутер.

Коаксиальный кабель

Провайдеры используют такой тип кабеля, чтобы подключить абонентов сети кабельного телевидения. Благодаря широкой полосе пропускания коаксиальный кабель передаёт как данные, так и аналоговый телесигнал без взаимных помех. Как и в случае с телефонной линией, для подключения используется специальный модем.

Оптоволокно (fiber optic)

Оптоволоконный кабель используется, чтобы подключить либо многоэтажные дома, с установкой в подъездах абонентских маршрутизаторов, либо дома в частном секторе, так как этот тип кабеля передаёт сигнал на огромные расстояния без снижения уровня сигнала и помех. Конвертер, или преобразователь интерфейсов, позволяет подключить к такому кабелю роутер-маршрутизатор с помощью патч-корда из обычной витой пары (UTP).

Витая пара (UTP)

Это самый распространённый и недорогой тип подключения. Такими кабелями подводят интернет в квартиру или дом, а также подключают клиентские устройства (компьютеры, ТВ-приставки, принтеры) к маршрутизатору. Кабели бывают четырёх- и восьмижильные. Четыре жилы передают данные со скоростью до 100 Мбит/с, а восьмижильный вариант позволяет поднять скорость в десять раз.

Без дополнительного усиливающего оборудования протяжённость кабельных трасс будет небольшой (до 100 метров). Тем не менее подключение витой парой — популярный тип соединения благодаря дешевизне провода и соединителей, а также возможности разделки кабеля копеечным инструментом или без него. Какой бы провод ни заходил в дом, всё равно после преобразователя интерфейсов или кабельного модема будет идти старая добрая витая пара.

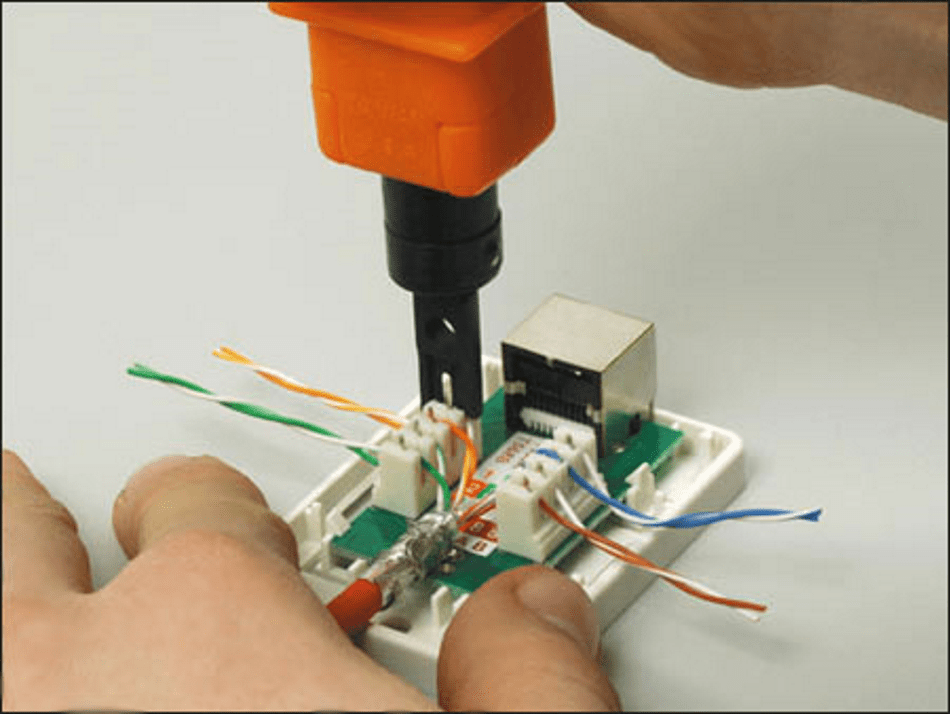

Подключение витой пары к розетке

Расшивка кабеля на сетевую розетку немного проще из-за того, что схема размещения проводников нанесена прямо на панель контактов розетки. Главное — ничего не перепутать. При монтаже розеток рекомендуется использовать инструмент для заделки витой пары, например, такой расшивочный нож-эскрактор. Но большинство современных розеток позволяет обойтись без него – после распределения проводников просто закройте крышку розетки и она зафиксирует соединения.

Подключение витой пары к розетке с помощью эскрактора

Частным случаем расшивки на розетку является соединение кабелей витой пары через муфту. Здесь всё аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, а затем для второго. Возможно наиболее простым способом для соединения двух патч-кордов является специальный соединитель витых пар RJ-45 из двух розеток, размещенных в одной коробке.

Как правильно обжать кабель RJ45

Чтобы произвести правильный обжим сетевого кабеля коннектором RJ45, понадобится ряд специальных инструментов:

кримпер – универсальные обжимные клещи RJ45, RJ11, RJ12;
стриппер – кусачки для снятия изоляции с кабеля и проводников;
кабельный диагностический тестер.

Некоторые модели кримперов обладают функционалом стриппера.

Из материалов понадобится:

отрезок витой пары, длиной не более 100 метров;
два коннектора RJ45.

Чтобы не перепутать в процессе работы порядок следования проводников стоит предварительно выбрать, найти и распечатать схему распиновки.

Имея под рукой инструменты и необходимые материалы можно приступать к работе.

Чтобы из кабеля и двух коннекторов создать патч-корд, следует:

Произвести расчёт требуемой длины кабеля для выполнения соединения и отрезать необходимый кусок с помощью кусачек.
Удалить изоляционный слой сетевого кабеля на расстояние 2-4 сантиметра с обоих его концов.
Раскрутить все пары проводников и расположить их в последовательности, указанной в выбранной схеме распиновки.
Выровнять проводники. Расположить кримпер или кусачки строго перпендикулярно кабельной оси и срезать 1-1,5 сантиметра проводов от их края.
Вставить проводники в коннектор и продвинуть их внутрь до упора.
Вставить кабель с коннектором в гнездо кримпера, маркированное отметкой «8P». Сжать ручки кримпера до щелчка.
Проверить прочность соединения, оценив плотность установки коннектора на проводник без приложения излишних усилий.
Если в наличии есть тестер, то соединения следует протестировать. Если на приборе последовательно зажигаются зелёные светодиоды – всё исправно. Если прибор издаёт звуковые сигналы и индикатора светятся красным цветом – кабель придётся обжать заново.

Перед выполнением «чистовой» работы рекомендуется потренироваться в установке коннекторов на сетевой кабель, тем более, что коннекторы легко найти в торговой сети по весьма доступной цене (от 5 рублей за штуку).

Если под рукой нет специального инструмента для обжима, можно обойтись подручными средствами и обжать кабель с помощью биты для отвёртки с толщиной лезвия не более 0,55 мм и небольшого молотка либо плоскогубцев.

После того как проводники установлены в коннектор, следует углубить контактные ламели коннектора в проводники, легко постукивая молотком или плоскогубцами по бите, приставленной к ламели

Следует соблюдать осторожность, чтобы не повредить изолирующие бортики – это может привести к невозможности контакта коннектора RJ45 с соответствующей розеткой

Навык работы с сетевыми соединениями пригодится, например, при переезде на новое место жительства, не оборудованное сетевой инфраструктурой; поможет в кратчайшие сроки самостоятельно восстановить работу сетевых устройств, не прибегая к вызову монтёра, сэкономив время и деньги.

Как обжать кабель интернет своими руками

Осуществить распиновку провода связи своими руками довольно просто. Для этого потребуется всего несколько предметов, найти и приобрести их можно в ближайшем компьютерном магазине. Также необходимо знать параметры своего сетевого оборудования, которое необходимо соединить. Так как тип обжима (прямой или перекрестный) выбирается в зависимости от того, поддерживается ли Auto-MDIX.

Инструменты и принадлежности

Для выполнения обжима витой пары из восьми жил вручную необходимо наличие следующих инструментов:

специальных клещей ;
шлицевой отвертки;

Фото: инструмент для обжима витой пары (кримпер)

кусачек;
канцелярского или монтажного ножа.

Также помимо самого инструмента желательно запастись несколькими коннекторами, на случай, если первая попытка будет неудачной.

Порядок выполнение работы

Сам процесс не представляет собой ничего сложного, важно лишь соблюдать порядок действий:

верхний слой изоляции разрезается вдоль приблизительно на длину 3 см – при помощи канцелярского или монтажного ножа

Важно не повредить отдельные проводки – это может привести к возникновению проблем со связью;

Фото: зачистка проводов

после этого необходимо каждый из 8-ми проводов аккуратно отвести в сторону;
все жилы разбираются по порядку так, как они должны быть обжаты в коннекторе;

Фото: Готовый кабель

коннектор имеет специальные желобки, в них и следует вставлять каждую жилу по порядку.

Когда все выше перечисленные операции завершены, необходимо выполнить опрессовку. Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки.

Фото: Опрессовка вытой пары

Проверка кабеля

Осуществить проверку обжатой витой пары довольно просто при помощи мультиметра, установленного в режим прозвонки. Необходимо контактными щупами соединять жилы по цветам – все они должны хорошо прозваниваться. Если звукового сигнала не слышно, следует дожать контакты коннектора – они неплотно прижаты к медными проводниками.

Также проверку связи можно осуществить при помощи специального прибора. Он проверяет силу передаваемого сигнала – соответственно, данное устройство позволит легко обнаружить некачественную распиновку.

Фото: аппарат проверки кабеля

Несколько советов

При работе с витой парой необходимо соблюдать некоторые правила, они дадут возможность избежать проблем со связью в дальнейшем:

по возможности нужно использовать специальные колпачки, одеваемые на коннекторы – они уберегут от частого перегибания и поломки жилы;
распиновку необходимо осуществлять максимально качественно – наличие плохого контакта может существенно снизить качество связи;

Фото: качественная опрессовка

следует избегать случайных повреждений изоляции – скрутки также приводят к ухудшению связи;
провода без верхнего слоя изоляции не должны выступать – это может привести к их повреждению.

Вам нужно выбрать и подключить адаптер. Подробнее в статье, WIFI адаптер для телевизора LG .

Способы, как поменять пароль на роутере. Здесь .

Обжим витой пары при помощи клещей или даже шлицевой отвертки – процесс не сложный

Важно лишь соблюдать технологию и делать все максимально аккуратно. Так как качественно обжатая витая пара – залог высокой скорости передачи данных. Поэтому прежде, чем вызывать специалиста, и платить ему деньги, стоит попробовать выполнить данную несложную операцию самостоятельно

Поэтому прежде, чем вызывать специалиста, и платить ему деньги, стоит попробовать выполнить данную несложную операцию самостоятельно.

На сегодняшний день многожильная витая пара является самым популярным и надежным способом передать информацию через интернет или ЛВС.

Элементы сайта (текст, дизайн, фотографии, графика) в соответствии с частью 4 Гражданского Кодекса РФ являются объектами авторских прав и охраняются согласно Закону РФ «Об авторском праве и смежных правах».

Статья 146 Уголовного кодекса РФ предусматривает штраф в размере от двухсот до восьмисот минимальных размеров оплаты труда или лишение свободы на срок до пяти лет за незаконное использование объектов авторского права.

Что мы соединяем?

Различают два типа соединения, поэтому надо разобраться, что мы будет соединять. Наиболее распространен случай, когда мы соединяем компьютер с каким то коммутирующим устройством — роутер (router), свич (switch), коммутатор… Здесь подойдет прямая схема соединения (рабочая станция — концентратор).

Прямая схема соединения

Вам нужно с обоих концов сделать совершенно одинаковый обжим кабеля по вот этой схеме. Выбирайте картинку для вашего случая — 8 или 4 жилы в кабеле.

Порядок цвета пар показан для примера. Вместо оранжевой пары к контактам 1 и 2 вы можете подключить, например, зеленую пару. Но оба коннектора должны быть разведены на концах провода одинаково.

Кросс схема разводки кабеля

Второй случай — это соединение двух концентраторов или двух рабочих станций. В данной схеме нужно, чтобы оранжевая и зеленая пары на концах провода поменялись местами.

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования. используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров. При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично. Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две. При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования .

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя. Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил. Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором. Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

‘ data-post_id=»46850″ data-user_id=»0″ data-is_need_logged=»0″ data-lang=»en» data-decom_comment_single_translate=» комментарий» data-decom_comment_twice_translate=» комментария» data-decom_comment_plural_translate=» комментариев» data-multiple_vote=»1″ data-text_lang_comment_deleted=’Комментарий удален’ data-text_lang_edited=»Отредактировано в» data-text_lang_delete=»Удалить» data-text_lang_not_zero=»Поле не NULL» data-text_lang_required=»Это обязательное поле.» data-text_lang_checked=»Отметьте один из пунктов» data-text_lang_completed=»Операция завершена» data-text_lang_items_deleted=»Объекты были удалены» data-text_lang_close=»Закрыть» data-text_lang_loading=»Загрузка. «>

1 комментарий

Мне попалась витуха для внешней прокладки, не получается ее обжать обычным коннектором и инструментом, какие есть еще выходы из ситуации?

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:

Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Коннектор RJ45

При обжимке чаще всего используют коннекторы 8P8C с 8 контактами. Чаще всего их называют RJ45. Обжим кабеля сам по себе не сложен, но нужно внимательно выбирать коннектор — некоторые из них используются только профессионалами. Бывают они двух типов:

Неэкранированные, которые используются для UTP-проводов;
Экранированные — для STP или FTP.

Внутри коннектора есть восемь углублений, предназначенных для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих углублениях, а когда коннектор закроется, они соединятся с контактами. Надо положить коннектор защёлкой к себе, контактами вверх, чтобы нумерация была правильной. В таком положении первое углубление будет находиться справа, восьмое — слева. Укладку рекомендуется начинать с первого контакта.

Существует две основных схемы распределения: EIA/TIA-568А и EIA/TIA-568B. В них по-разному расположены жилы. В сетевом шнуре их всего четыре пары, реже — две. Для таких проводов схема будет иная.

Используем кримпер для обжимки RJ 45 коннектора

Теперь, можно переходить к самой обжимки RJ 45 коннектора. Для этого приготовьте все необходимые части, включая кримпер (инструмент для обжимки). Хоть, как уже и говорилось, можно было бы обойтись и обычной плоской отверткой, стоит признать, что при частом использовании кримпер позволяет существенно экономить время. Но, перейдем к самой инструкции.

1. Отрежьте необходимую длину витой пары. Помните, про запас.

2. Если вы решили использовать изолирующие колпачки, то их необходимо одеть на этом шаге (потом вы их вставить не сможете).

3. Очистите концы интернет кабеля от внешней изоляции на всю длину коннекторов RJ 45, чтобы жилы доходили до упора. Учтите, что сами жилы не нужно очищать от изоляции.

4. Расположите коннектор защелкой вниз. В соответствии со схемой, вставьте жилы в разъем RJ 45 так, чтобы каждая уходила под свой “железный молоточек” (паз)

При этом важно, чтобы часть внешней изоляции кабеля так же входила в коннектор. Это необходимо сделать для того, чтобы коннектор не болтался на жилах (такое соединение очень легко повредить, а внешняя изоляция достаточно толстая). 5

Теперь, необходимо вставить RJ 45 в кримпер и сжать его рукоятки. Это позволит “железным молоточкам” прорезать часть изоляции жил (для контакта), а пластмассовой планке зафиксировать кабель

5. Теперь, необходимо вставить RJ 45 в кримпер и сжать его рукоятки. Это позволит “железным молоточкам” прорезать часть изоляции жил (для контакта), а пластмассовой планке зафиксировать кабель.

6. Повторите то же самое с другим разъемом и наденьте колпачки, если вы их использовали.

7. Интернет-кабель готов.

Важно отметить, что в процессе обжимки и после ничего не должно болтаться. В противном случае, есть шанс, что все придется делать заново

Теория обжима

И вот мы подошли к процедуре опрессовки. Но нужно уточнить еще одну вещь, последний рубеж.

Вы все видели разъем на конце витой пары, который все еще идет к сетевому разъему сетевой карты или маршрутизатора. Этот штекер имеет специальную маркировку. Тот, который в основном используется сейчас в домашней локальной сети, – это RG-45. Немного о устройстве разъема и подключении.

Витая пара установлена в коннектор коннектора.
Кабели витой пары проходят через специальные пазы в разъеме.
Контактный механизм разъема – нож. В условиях цеха: разведены, давая проход для проводов кабеля.
Во время опрессовки к ножам прикладывается давление, которое разрезает оболочку и обеспечивает плотный контакт с жилами проволоки.
С другой стороны, остаются разомкнутые контакты ножей, которые при подключении обеспечивают связь с сетевым адаптером.

Вот фото того, как работают ножи:

А вот и разъем в увеличенном виде (тот же кончик провода или «джек»):

Такое соединение надежно и безупречно передает сигнал. Но поначалу у новичков может не хватить давления, и соединение либо не будет существовать, либо установится на низкой скорости (это одна из причин снижения скорости сети). Лучший способ исправить это – снова сжать сильнее или снова сжать. На практике в нашем университете эта процедура сработала не у всех с первого раза, поэтому все с чего-то начинают.

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования, используют два варианта обжима кабеля – кроссовый и прямой.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров.

При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично.

Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две.

При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя.

Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил.

Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

бело-зелёный;
зелёный;
бело-оранжевый;
бело-коричневый;
коричневый;
оранжевый;
синий;
бело-синий.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором.

Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

Как обжать кабель rj-45 правильно?

В первую очередь необходимо приобрести такую же витую пару необходимой длины и 8-контактные разъемы. Также стоит купить или взять у знакомых необходимый инструмент. Если не удалось получить специализированный инструмент, вы можете сделать это, имея под рукой инвентарь. Давайте сначала поговорим о самом инструменте.

Подбор и подготовка инструмента

Подбор инструмента может происходить по двум направлениям: для профессиональной деятельности; для личных нужд. Те, кто практикует профессионально, приобретут следующий инвентарь:

папка;
стриптизерша;
тестер;
инструмент для заделки витой пары.

Кримпер (клещи для опрессовки), в зависимости от сложности инструмента, способен разрезать кабель, зачищать жилы, обжимные гильзы, втулки, заглушки. Для этого в его корпус врезаны ножи, пресс-зажим с разными типами пазов. Для снятия изоляции с проводов предусмотрены специальные канавки разного радиуса.

Инструмент для зачистки позволяет безопасно зачищать провода или зачищать кабель. Помимо режущей кромки в нем есть гнезда разного диаметра, в которые вставляется проволока подходящего диаметра.

Тестер предназначен для проверки правильности и качества распиновки и обжима. Устройства бывают разной сложности и функциональности. Самый простой состоит из двух частей. Каждый элемент подключается к одному из кабельных разъемов. С одной стороны идет сигнал, другая его принимает и показывает качество работы, зажигая светодиоды в определенном порядке.

Последняя версия инструмента содержит ряд прикладных устройств, которые позволяют быстро и эффективно перерезать кабель. Если таких инструментов нет, можно обойтись обычным ножом и отверткой.

Прямая распиновка, маркируется как 568В

Прямая разводка используется для подключения коммутатора, роутера, хаба к компьютеру. Этот метод наиболее распространен в нашей стране. На изображении ниже вы можете увидеть, как провода 8-проводной витой пары должны быть помещены в разъем.

Если вы внимательно посмотрите на эту схему, вы поймете, почему она называется прямой линией. Все из-за того, что на двух разъемах RG 45 опрессовка производится идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестная схема используется, когда они хотят подключить компьютер – компьютер напрямую или коммутатор – коммутатор. Поэтому, если вам нужно подключить два устройства к сети, этот способ вам подойдет. Пример того, как должна выглядеть распиновка кабеля, с 8-проводной витой парой, показан ниже на фото.

Видно, что на втором штекере провода поменяны местами, отсюда и название – кроссовер.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Интернет-провайдеры также часто используют двухпарный кабель для внутренней прокладки. Двух пар достаточно, чтобы прокачать 100 Мбит / с, но стоимость такого интернет-кабеля намного ниже. Порядок обжатия этой витой пары показан на рисунке ниже.

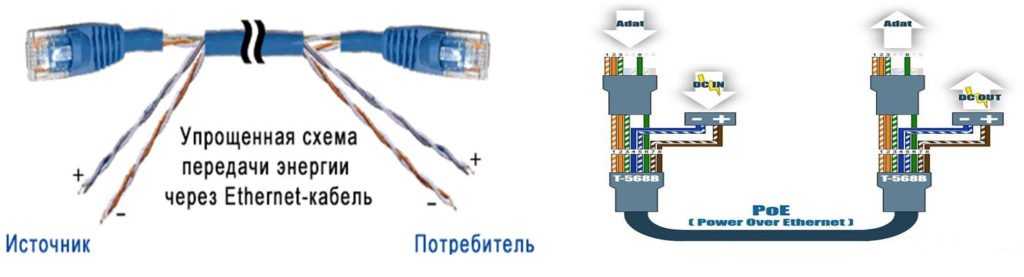

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Такая схема позволит помимо информационного сигнала передавать питающее напряжение на коммутатор, роутер или любое другое устройство. Это избавляет от необходимости покупать отдельный шнур питания. В распиновке разъема RJ-45 синий и коричневый провода используются для подачи электричества. Вы спросите меня, где это нам полезно? Ответ: при установке видеонаблюдения подавать электричество на коммутатор. Многие из них рассчитаны на питание от разъема RJ-45. И т.п.

Запомнить! Питание по сетевому кабелю 220В категорически невозможно, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемыми. Стандартный диаметр сетевого кабеля составляет 0,51 мм, это позволяет пропускать напряжение до 1,5 А. Если вам нужно больше прыгнуть, соедините два провода параллельно, вы получите увеличение в 2 раза (3 ТО).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Чтобы обеспечить соединение между устройствами со скоростью 1 Гбит / с, необходимо использовать 4 пары (8 проводов). См. Ниже пример сжатия.

Возможно, вас заинтересует эта статья о том, как включить bluetooth на ноутбуке с Windows 7, 10.

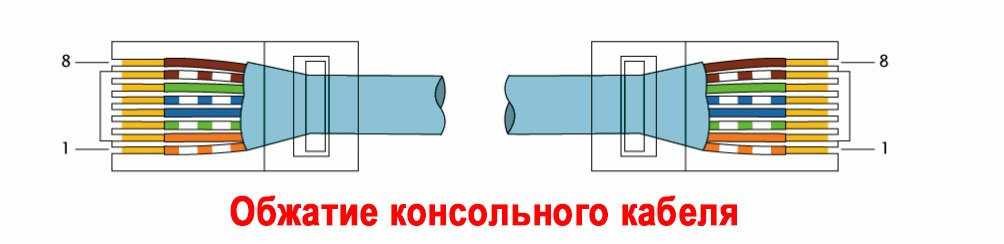

Схема обжатия консольного кабеля (rollover cable)

В этом варианте один конец витой пары должен быть обжат напротив другого конца. Похоже, вы перевернули его и посмотрели на вилку с другой стороны. Эта схема сжатия используется, когда вам нужно настроить маршрутизатор или коммутатор с помощью ПК. Чаще всего используется для устройств Cisco.
