Как правильно подключить двойную розетку

Как сделать заземление?

Что делать, если в доме нет заземления? Решить этот вопрос можно следующими способами:

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

  1. Рамку контура заземления, состоящую из 3-4 металлических уголков, следует закопать в грунт около дома. Для проведения разводки применяют медный провод сечением 1,5 м², в многоквартирных домах следует отдельно протягивать кабель к заземляющим щиткам. Витая медная пара от этого щитка будет тянуться в квартиру. Для дачного загородного строения провод придется протягивать непосредственно от рамки контура.
  2. Второй метод безопаснее, он заключается в занулении проводки. Через распределительный щиток надо подключить проводник по нулевому кабелю и болту, после чего провод завести в дом.

Выбор способа монтажа проводки

Работы проводятся по одному принципу

  • Толщина кабеля. Сечение дочернего совпадает с родительским.
  • Дизайн. Не влияет на функционал, подбирается к интерьеру, зависит от пожеланий хозяина.
  • Система подключения контактов. Зависит от того, сколько контактов расположено на бытовом приборе — два или три.
    1. В первом случае ноль и фаза присоединяются к разным контактам.
    2. При использовании трёх проводков — фаза, ноль и заземление, которое прикрепляют к крепёжному винту, расположенному на корпусе устройства, предварительно сняв с него крышку.
  • Заземление. При его наличии в первой розетке монтируют и на последующих, учитывая требования ПЭУ, где указано об использовании цельного кабеля.

Скрытая

  1. В стене прорезают канавки — штробы, в них укладывают кабель.
  2. Замазывают цементным или гипсовым раствором.
  3. Затем переходят к отделочным работам.

Внимание
Чтобы провести розетку от имеющейся, выясняют, возможно ли вырезать штробу, канавку, высверлить выемку под подрозетник, а только потом приступают к подключению.

Порядок монтажа

План работ

  1. Отключить электричество, обесточить помещение, где проводятся ремонтные работы. Тестером убедиться, что всё сделано правильно.

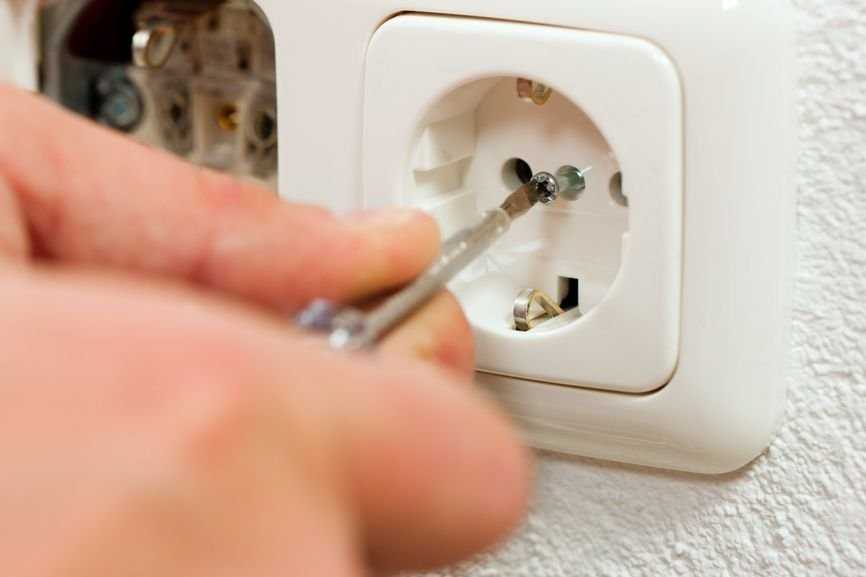

  2. Снять крышку с основной розетки.
  3. Извлечь прибор, ослабив удерживающие контакты.
  4. Подсоединить кабель к новой точке.
  5. Убедиться, что кабель не передавлен ограничителем, при необходимости отколоть кусочек стены или подрозетника, подогнав под размер провода.
  6. Установить розетку на место.
  7. Просверлить отверстие в декоративной крышке для кабеля.
  8. Прикрутить крышку.
  9. Проводку спустить вниз к плинтусу, провести к нужной точке, прикрепляя к стене скобами на расстоянии 30–40 см друг от друга.

Варианты скрытия

  1. При наружном способе её прикручивают к плинтусу или оставляют в виде переноски. Провод прячут в кабель-канал, приклеенный к стене или прикреплённый между крышкой розетки и плинтусом.
  2. Кабель, установленный на длительный срок, скрывают под слоем штукатурки. Для этого проделывают бороздку, прокладывают проводку, затем замазывают штукатуркой.
  3. Если стена оклеена обоями, их разрезают по линии укладки кабеля, предварительно намочив. Затем аккуратно, чтобы не порвать, разводят края обоев в стороны, делают бороздку для кабеля. После закладки также замазывают раствором цемента, обои приклеивают обратно.

Схема подключения электроточки

При косметическом ремонте обычно проводится замена старой точки на двойную розетку. Однако не всегда такая замена приводит к желаемому результату, так как имеет свои плюсы и минусы:

Результат работы Плюс Минус
Установка сдвоенной электророзетки в одну нишу
  1. увеличивается количество гнезд для электроприборов;
  2. эстетичный вид – компактность;
  3. денежные расходы меньше, чем за 2 одинарные модели;
  4. установка двойной розетки отличается простотой. Две одинарные точки требуют больше времени.
  1. ограничение по мощности. Нельзя одновременно использовать два мощных прибора;
  2. постоянная нагрузка на крепежный механизм, который со временем разваливается. Монтаж приходится повторять чаще.

При косметическом ремонте можно установить двойную розетку в виде моноблока, используя старый стакан или место под ним, в этом случае можно не задумываться над вопросом прокладки новой проводки и поклейке новых обоев на поврежденные стены.

Установка двойной розетки в один подрозетник без замены электропроводки и с минимальными повреждениями стен и покрытий делится на следующие этапы:

  1. Отключаем электричество в щитке – это основное правило безопасности при электромонтажных работах. Для полного подтверждения, что ток не поступает, отверткой с индикатором нужно проверить место установки нового источника питания.

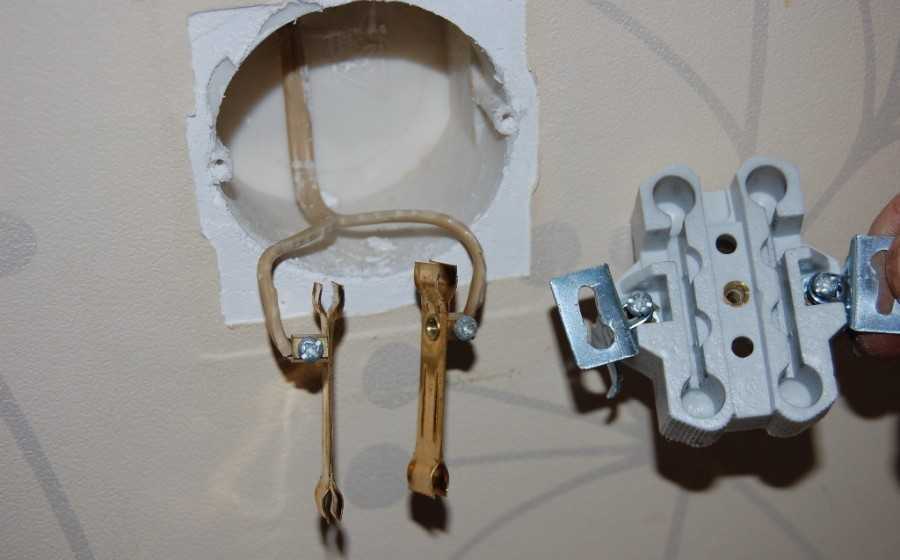

  2. Разбираем старую модель. Демонтируем старый стакан.
  3. Отверткой или зубилом убираем старый гипс, подготавливая таким образом стену для установки нового стакана.
  4. Старые провода продеваем в специальное отверстие нового стакана. Вставляем его на свое место. Стакан не должен выходить за уровень стены.
  5. Готовим раствор гипса. Стакан алебастра разбавляем водой, пока не получится консистенция, напоминающая густую сметану. Мешать нужно быстро, поскольку гипс быстро твердеет. Намочив стенки ниши водой, обеспечиваем цепкость поверхности стены и гипса. Намазываем гипсом отверстие под приготовленный подрозетник. Рекомендуется тоже промазать внешнюю сторону подрозетника и поместить в нишу, предварительно поправив жилы провода. Остатки гипса понадобятся, чтобы замазать щели между вставленным стаканом и стеной. Убираем излишки гипса и обои лягут ровно на стену. Все работы с гипсом проводятся, чтобы укрепить рабочий механизм в нише.
  6. Далее провода защищаются, ведется подключение рабочей части.
  7. Устанавливаем механизм внутри стакана, укрепляем с помощью крепежных лапок. Предварительно решите, горизонтальным или вертикальным будет расположение у панели электророзетки.
  8. После того как монтаж двойной розетки завершен, восстанавливаем покрытие стены вокруг нового подрозетника. Если вы подклеиваете обои, учтите, что обойный клей высыхает долго. Рекомендуется подклеить их клеем ПВА, что позволит сразу приступить к установке декоративной рамки.

Как правильно подключить двойную розетку

При капитальном ремонте, люди часто начинают с проводки. При большом количестве электроприборов, часто возникает вопрос — как подключить двойную розетку, чтобы создать более комфортные условия. Их установка помогает избежать лишних коммуникаций, а также дополнительных источников, подключения: тройников, удлинителей и переносок.

Часто бывает, что подключение двойной розетки может вызвать некоторые трудности. Это случается при отсутствии минимальных навыков или допущенных в спешке ошибок. Чтобы этого не происходило, необходимо заранее всё подготовить и убедится, что все детали есть в наличии, а сама розетка исправна. Кроме этого бывают множество нюансов, способных повлиять на неисправность или короткий срок эксплуатации.

Нужно сделать две розетки, какой вариант выбрать?

Мы уже не мыслим свою жизнь без электричества, а точнее от приборов, которые это электричество потребляют: телефоны, холодильники, микроволновки, телевизоры и т.п. Все прекрасно понимают, чтобы подключить любой электроприбор, нужна розетка. А если несколько электроприборов находятся рядом, то как быть в данной ситуации? Если у Вас уже сделан ремонт, то можно выбрать самый неудобный и непрактичный вариант — поставить тройник или заменить одинарную розетку на двойную. Если вы планируете ремонт, то наилучшим вариантом будет установка двух розеток в одну рамку и далее мы объясним почему.

Устройство и виды двойных розеток

Электророзетка состоит из внешнего защитного корпуса и рабочей части, которая включает в себя основание и контакты. Последние соединяются между собой при помощи винтовых клемм – специальных зажимов, к которым подключается кабель электрооборудования. В зависимости от модификации выделяют следующие виды двойных розеток:

  1. Открытого и закрытого исполнения. Они различаются тем, что модели закрытого исполнения имеют шторки, закрывающие отверстия и сдвигаемые в сторону при подключении прибора. Это специальная защита от маленьких детей и домашних животных.
  2. С заземлением и без. Модели первого вида имеют заземляющие контакты, которые защищают людей от ударов тока, а электроприборы – от скачков напряжения.
  3. Для внутренней и наружной установки. Устройства первого вида имеют маркировку IP-44 и оснащены специальным корпусом с защитой от влаги. Вторая разновидность сопровождается маркировкой IP-55 и имеет дополнительную защиту от пыли.

Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения розеточного блока

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

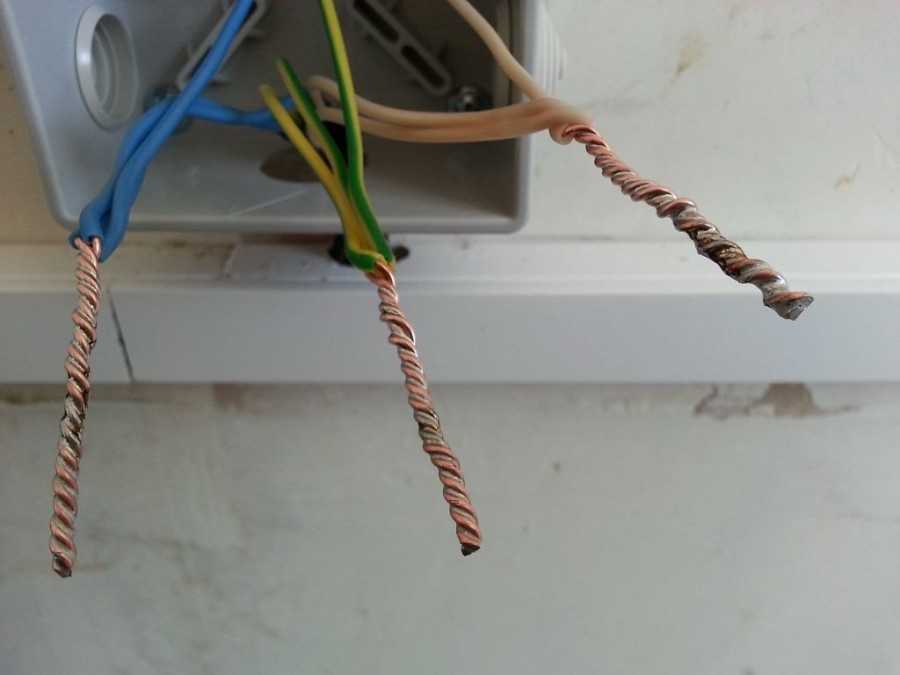

Перемычки — фаза, ноль и заземление для соединения розеток в блоке

Места подключения жил кабеля в розетке:

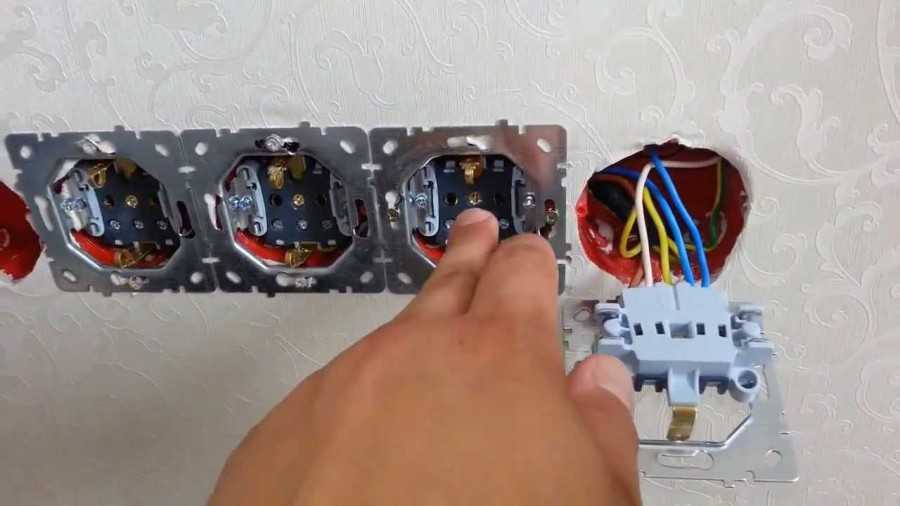

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Что лучше выбрать

Как итог – использование двойных и тройных розеток это прекрасная альтернатива необходимости подключать в ординарные переноски, тройники и прочие устройства, позволяющие работать от одной точки сразу нескольким приборам.

Единственное правило, которое надо запомнить, не утруждая себя подсчетами киловаттов – не включать в одну розетку или их группу несколько мощных устройств, например обогревателей. В бытовых условиях очень сложно представить себе ситуацию, когда это может понадобиться, но если такая необходимость возникла, то лучше выбирать розетки на разных, а лучше противоположных, стенах.

Как выбрать хорошую двойную розетку

Таблица степеней защиты

При выборе товара следует обращать внимание на следующие критерии:

  • Соответствие размера монтажной коробки стандартным отверстиям в стенах. Желательно поставить двойную розетку в один подрозетник без проведения дополнительных бурильных работ по его расширению или углублению.
  • Степень защиты. Для семьи, где нет детей, достаточно обычных моделей с показателем IP22. Изделия со степенями защиты IP33 и IP43 оснащены шторками, защищающими контакты от брызг и проникновения твердых предметов. Для санузла и кухни лучше брать розетки IP44, которые не боятся брызг и текущих по стене струй воды.
  • Стандарт контактов. Следует останавливаться на F или C. Изделия этого типа приспособлены под все разновидности штекеров, оснащены контактом для подключения заземления.
  • Мощность. В продаже имеются розетки на 10А (2,5 кВт) и 16А (4 кВт). Целесообразно приобретать более мощную модель для возможности подключения таких потребителей, как сварочный аппарат или моющий пылесос.
  • Внутреннее устройство. Предпочтение стоит отдавать моделям, которые оснащены защитной накладкой для контактной группы. Винты подтяжки клемм должны находиться на наружной стороне. Это поможет осуществлять обслуживание прибора без его демонтажа. Следует выбирать изделия с клеммами, оснащенными пружинными скобами.
  • Монтажные лапки. Они должны быть изготовлены из толстой стали, которая не погнется при установке механизма в подрозетник.
  • Ограничение доступа к клеммам. Нужно, чтобы для каждого провода было свое отверстие, что исключит ошибки при монтаже.

Установка и подключение

Монтаж токоотдающего устройства с двумя гнездами можно осуществлять на место бывшей одинарной розетки, которая сгорела при неправильной эксплуатации (оплавился ее корпус, перегорели контакты при повышенной нагрузке) либо в новом месте. Подключение начинается с заведения провода на клеммы контактов, находящихся на керамической основе подрозетника. Концы жил предварительно зачищаем от оболочки острым ножом на 10 мм.

Провода вводим либо в специальные ниши под контакты с винтами, либо обматываем вокруг крепежных болтов ниже шайб. Тщательно зажимаем.

Подключенный подрозетник аккуратно вставляем в коробку, следим за тем, чтобы жилы не пересекались и не касались друг друга после укладки. Вращая винты по бокам, распираем сердцевину (она упрется «лапками» в стенки), добиваемся, чтобы керамическая основа сидела прочно, не шаталась. Надеваем рамку, поверх нее закручиваем крышку, аккуратно вращая винты до упора. Не прикладываем больших усилий – корпус может сломаться, он очень хрупкий.

Двойные розетки с заземлением подключаются так, чтобы токоведущая жила не попадала на нейтраль

Нужно обращать внимание на соответствие цвета провода и подключаемого контакта. На заземление (нейтраль) всегда идет зеленый

Не допустимо кидать на него черный, красный или коричневый, которые традиционно – фазовые, токоведущие.

  • Моментный двигатель: принцип работы, основные характеристики и преимущества

  • Для чего нужен автоматический выключатель в квартире
  • Почему ноутбук MacBook перестал заряжаться

Есть вариант подключения сдвоенных одинарных розеток по параллельной схеме с личным подрозетником для каждого гнезда. Целесообразность такого монтажа в том, что устройство не будет подгорать, когда задействуют оба токоотвода одновременно. Но и в таком случае нужно быть осторожным, следить за мощностью подключаемых приборов и оборудования.

Чтобы не плавился корпус, не горела изоляция, не плавились контакты, нужно не допускать повышенной токовой нагрузки – выше шестнадцати ампер.

Само подключение двойных розеток и последующее их использование не вызывает никаких сложностей, когда делаешь это не под напряжением и тщательно зажимаешь токоведущие контакты.

Советы по выбору двойных розеток

При выборе двойных розеток обращайте внимание на качество их исполнения. Изделие должно быть выполнено из достаточно толстого пластика, не иметь каких-либо дефектов, трещин и сколов. Обращайте внимание на контакты

Они должны быть произведены из толстого металла

Обращайте внимание на контакты. Они должны быть произведены из толстого металла

Проверьте контакты на гибкость, лучшей двойной розеткой будет та, контакты которой не гнутся, а пружинят. Если после изгибания контакт остался в изогнутом положении – это некачественная и небезопасная розетка. В качественной розетке после изгибания контакт вернется в исходное положение.

  • Схема подключения проходного выключателя: принцип работы и варианты установки выключателя особого типа

  • Как выбрать и установить электрический распределительный щит — советы по сборке и монтажу основных элементов своими руками
  • Виды распределительных коробок для электропроводки — устройство, монтаж и правила прокладки электрокабелей

Также контакты можно проверить магнитом. В качественных розетках используются контакты из не магнитящихся сплавов. Если контакты магнитятся – это некачественная розетка.

Ключевой параметр – максимально допустимая мощность, проходящая через розетку. Учитывайте мощность подключаемых приборов.

Обычно бытовые розетки рассчитаны максимум на 3,5 кВт (16 А). Мощность приборов не должна превышать максимально допустимую пропускную мощность розетки.

Смешанное соединение

Суть метода состоит в подключении отдельных розеток, соединенных между собой шлейфом, и отдельных точек электропитания к распределительной коробке. Схема считается одной из самых надежных, поскольку каждый элемент обособлен, и в случае выхода из строя не влияет на систему в целом.

Подключить несколько розеток от одного провода можно за счет монтажа розеточного блока внутреннего или накладного типа. Опытные электрики подбирают силовые линии под определенную группу розеток, исходя из напряжения в сети, сечения провода и номинала выключателя. Для аккуратного оформления стен подрозетники «утапливаются» внутрь поверхности.

Если вам нужно заменить электропроводку в доме или подключить несколько розеток от одного провода, вызывайте нашего мастера! Звоните по номеру телефона или оставляйте заявку на сайте. У нас опытные электрики, которые имеют необходимые к проведению работ под высоким напряжением допуски и могут безопасно запитать розетки от одного провода!

«Домашние мастера», 2016-2020. Все права защищены.

Источник

Монтаж двойной розетки

Устройство розетки

Чтобы разобраться, как установить двойную розетку в стену своими руками, необходимо изучить устройство этой конструкции.

Условно ее можно разделить на 3 части:

  • Кабель. В зависимости от проекта здания он может состоять из 2 или 3 жил. В старых строениях установлена проводка с белой изоляцией. Находить ноль и фазу приходится опытным путем с помощью измерительных приборов. В новых домах проложен трехцветный кабель, где изоляция у земли зелено-желтого, фазы — коричневого, а нуля — синего цвета.
  • Монтажная коробка, в разговоре — подрозетник. Представляет собой пластиковый стакан с отверстиями для проводов. Глубина цилиндров составляет 40 и 60 мм. Второй вариант более удобен, так как дает возможность сделать скрытую установку дополнительного оборудования (диммеров, датчиков, реле). В стене монтажная коробка держится за счет вяжущих свойств штукатурки.
  • Корпус с крышкой. Корпус изготавливается из термостойкой пластмассы. На нем закреплен суппорт, шина из двух латунных пластин образующих контакты, гайки, винты и клеммы. По бокам находятся подпружиненные лапки с винтами настройки положения.

В один подрозетник

Двойная розетка в одном подрозетнике

Данный процесс не представляет собой особой сложности даже для начинающего мастера. Если изделие изготовлено по мировым стандартам ширины и глубины корпуса, проблем при монтаже возникнуть не должно. Нужно определить, где фаза, и почистить стакан от мусора. Чтобы предотвратить проникновение домашних насекомых из соседских квартир, рекомендуется заделать силиконом канал, в котором проложен кабель. Если позволяет место, дно стакана можно закрыть войлоком для лучшей звукоизоляции.

После подготовительных работ механизм подключается к сети, вставляется в монтажную коробку, позиционируется и закрепляется.

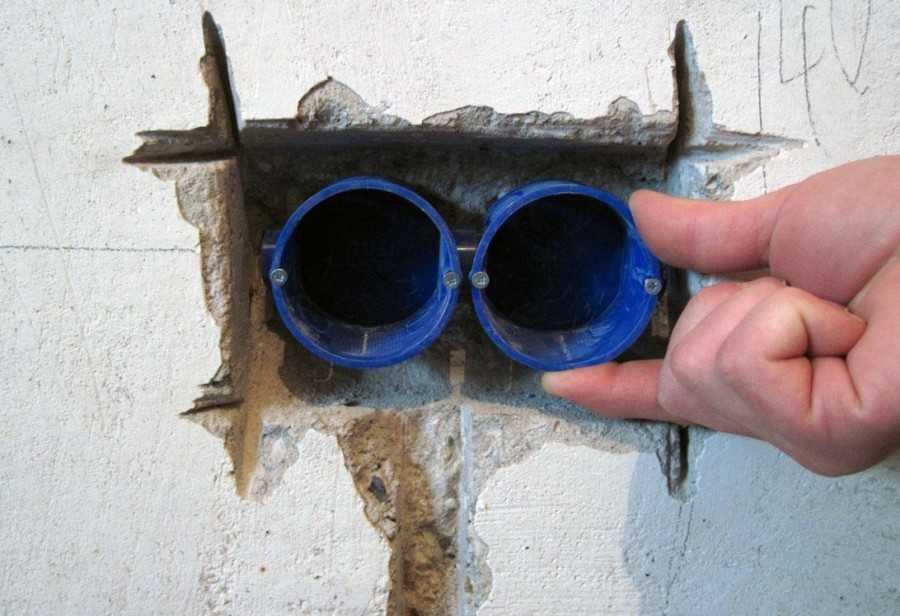

В два подрозетника

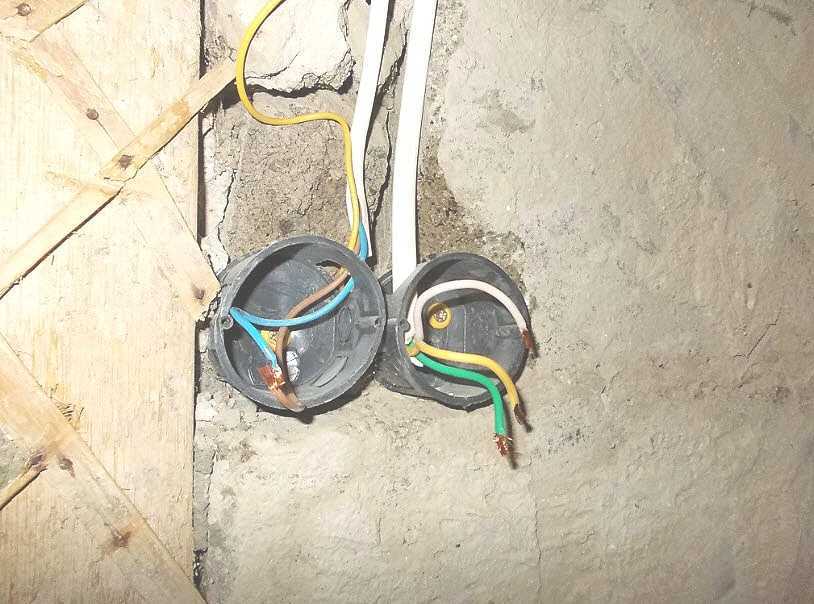

Если в стене имеется два отверстия, в каждом из которых проложены провода, на этот случай имеются следующие решения:

  1. Вставить в них два прибора с одним гнездом у каждого. Выбирать их нужно так, чтобы крышки не накладывались одна на одну или была возможность их сточить по краям.
  2. Приобрести внутреннюю розетку с длинной крышкой. Соединить два отверстия в одно. После этого можно заглушить лишнюю линию и вставить механизм посередине созданного проема.

Выбор зависит от потребностей жильцов в выходах электричества. Одним из вариантов может быть установка поверх отверстий наружной горизонтальной колодки на 4-5 гнезд.

С заземлением

Viko Yasemin с заземлением

Чтобы получить точку с заземлением, нужно приобрести соответствующее изделие, в котором предусмотрен контакт для третьего провода. В трехжильных кабелях он расположен посередине. Подключать землю нужно крепко затягивая болт. Эта линия рассчитана на экстремальные условия, плохой контакт здесь недопустим.

Если в стене проходит двужильный кабель, его необязательно менять. В качестве альтернативы этому дорогостоящему процессу, можно протянуть один медный провод непосредственно от щитка. Для прокладки можно использовать пространства под плинтусами или цветные пластиковые коробы.

Монтаж двойной розетки взамен одинарной

Принимая решение о замене розетки нужно учитывать, что двойное изделие имеет суммарную мощность, которая распределяется на оба входа. Если нанесена маркировка 16А, общая мощность потребителей, подключенных к гнездам или к удлинителю от одного из них, не должна превышать 4 ватт.

Также следует учитывать, что за счет разноса входных отверстий по сторонам толщина двойной конструкции будет больше. Из-за этого возрастает риск ее повреждения каким-либо твердым и тяжелым предметом.

Последовательность монтажа двойной розетки

Еще до установки надо учесть, где будет ставиться оборудование. Например, двойная наружная розетка приобретается только со специальной защитной крышкой, которая предохраняет от попадания влаги, мусора или пыли. После ряда подготовительных работ надо разобрать корпус, сняв декоративную часть и рабочую (накладная лицевая крышка крепится в последнюю очередь). Для этого следует раскрутить винты, убрать лицевую часть, оставив рабочую рамку. При помощи острого ножа провода оголяются на 20 см (или разрезается двойная изоляционная оболочка).

Далее выполняется подключение двух розеток, для первой необходимо 6 проводов, а для второй можно использовать шлейф, в составе которого есть 3 основных кабеля.

Схема работы будет такая: первая розетка принимает передаваемое напряжение, после чего по шлейфу дает его второй, параллельно установленной.

Винты затягиваются отверткой, проверяется ровность установки рабочей части. Следующим этапом является установка декоративной накладки, которая защелкивается на специальные лапки. Электричество подключается, проверяется работоспособность оборудования и уровень напряжения.

Двойная с заземлением розетка отличается от одинарной использованием специального шлейфа. Это обеспечивает параллельное подключение проводов и должную работу розетки.

Установка подрозетника

Монтаж блока начинается после выбора места расположения конструкции:

  • на кухне для единовременного подключения техники прибор лучше поставить над столешницей;
  • в спальне трехмодульное изделие можно установить за телевизором – провода за экраном будут незаметны;
  • при монтаже в ванной требуется герметичный влагостойкий блок, расположенный на 60 см от воды.

После выбора зоны монтажа понадобится подготовить инструменты – уровень, рулетку, маркер или карандаш, перфоратор с насадкой-коронкой и насадкой для проделывания штроб.

Разметка поверхности стены

От правильности разметки зависит геометрия конструкции и удобство организации проводки. Чтобы наметить точки монтажа, отталкивайтесь от количества розеток в блоке. При работе пользуйтесь уровнем – он обеспечит ровность расположения устройства.

Расстояние розетки от пола равняется 20-40 см. Между центрами подрозетников – 72 мм. В противном случае не получится точно посадить декоративную панель. Штробление производится строго по горизонтали или вертикали – лучше нарисовать контур лунки.

Просверливание отверстий в стене

Сделать посадочные места под розетку можно посредством штробирования перфоратором с разными насадками. Для доработки участков используются молоток, зубило и несколько отверток.

Сверление осуществляется поэтапно:

  1. Дрелью или перфоратором с насадкой проделывается круглое отверстие. Коронка должна полностью погрузиться в стену.
  2. Штробу ведут строго по вертикали или горизонтали.
  3. Ширину и глубину каналов проделывают под сечения кабеля или размеры гофротрубы.
  4. Остатки бетона удаляются зубилом.
  5. Для ГКЛ или других мягких материалов применяется специальная насадка или острый строительный нож.
  6. На задней части корпуса подрозетника проделываются три отверстия под провода.
  7. Между ними высверливаются 2 отверстия для вспомогательных проводов.

Фиксация подрозетника в бетонной стене

Чтобы подрозетник тройной плотно сидел в гнезде, используется белый алебастр. По причине быстрого схватывания материала смесь готовится небольшими порциями. Густота контролируется визуально.

Посадочную нишу для подрозетника промазывают раствором изнутри и проверяют его крепление. На плотной смеси изделие будет сидеть прочно. Если оно проваливается, добавляют еще алебастра и наносят состав повторно. После установки раствор должен просохнуть 2-3 часа. Наружный пласт материала выравнивается наждачной бумагой.
