Счетчик энергомера цэ6803в

Технические характеристики

Продукт компании Энергомера ЦЭ6803В характеризуется высоким качеством и долговечностью службы. Среднее время наработки на отказ – не менее двухсот двадцати тысяч часов. Временной промежуток меду поверками составляет шестнадцать лет, а средний срок эксплуатации – тридцать лет. Производитель предоставляет гарантию на свое оборудование – четыре года или семь лет, в зависимости от даты выпуска (до или с 01.05.2019 года). Трехфазный счетчик ЦЭ6803В Р31 имеет не только важные технические характеристики, но и привлекательную стоимость. По этой причине электросчетчик пользуется неизменной популярностью среди потребителей.

Схема подключения счетчика ЦЭ6803В не вызовет особых трудностей, поскольку является интуитивно понятной. При возникновении вопросов или каких-либо затруднениях, необходимо снять крышку, под которой изображена схема подключения счетчика конкретной модели.

Счетчики электроэнергии ЦЭ6803В

Однотарифный счетчик электроэнергии, трехфазный ЦЭ6803В имеет два индикатора на лицевой панели изделия. После подключения устройства активизируется элемент «Сеть»

Ели индикатор нерабочий, важно понять причину его выхода из строя. Так может быть в результате плохого контакта провода с клеммами или поломки индикатора. При выходе из строя прибора или его элементов, следует обращаться в специализированный сервисный центр

При выходе из строя прибора или его элементов, следует обращаться в специализированный сервисный центр.

Можно выделить такие особенности электросчетчика:

  • высокая точность измерений;
  • стандартный импульсный выход;
  • индикаторы работы;
  • минимальная погрешность;
  • невысокое собственное энергопотребление;
  • устойчивость к неблагоприятным внешним воздействиям;
  • антимагнитная защита;
  • несколько вариантов крепления и установки (на рейку или щиток).

Подключение счётчика «Энергомера» ЦЭ6803В

Подключение электрического оборудования требует соблюдения определённых правил техники безопасности, основное из которых – это проведение работ только при выключенной электроэнергии!

Монтаж и включение в сеть счётчика электроэнергии ЦЭ6803В достаточно несложная операция. Но, требует внимательности и аккуратности.

  1. Предварительно необходимо проверить целостность корпуса прибора, наличие пломб на соединительных винтах корпуса. На пломбах указывается дата проверки и печать поверителя.
  2. Соединяем провода через клеммную колодку согласно схеме включения в сеть. Первым закручивается верхний винт, после его окончательного затягивания, протягивается нижний. Для удобства монтажа при прокладке проводки стоит оставлять небольшой запас провода, длиной 80-100 мм, это позволит свободно оперировать с ними. Многожильный провод можно облудить паяльником или опрессовать.
  3. После окончания работ проверить все соединения и проконтролировать правильность подключения проводов. Фаза А, на проводе с жёлтой изоляцией, фаза В на проводе с зелёной, С на жиле с красной, нулевая N, синий провод и заземление PE, на жёлтом с зелёной продольной полосой.

После подключения счётчика должна загореться индикаторная лампочка на его табло.

Советы по энергосбережению

Для искажения в меньшую сторону результатов измерений применяют:

  • монтаж обходных цепей;
  • изменения в конструкции;
  • сильные постоянные магниты.

Эти и другие незаконные действия выявляют в ходе регулярных и оперативных проверок. Нарушителей наказывают крупными штрафами, отключают от сетей электропитания. Чтобы исключить подобные неприятности, рекомендуется использовать разрешенные способы экономии:

  • замену устаревших ламп накаливания светодиодами;
  • энергоэффективные системы отопления, кондиционирования;
  • современную технику с высокими параметрами по КПД.

Хороший результат можно получить с помощью комплексных мероприятий. Помимо соответствующего оснащения, следует корректно использовать «мультитарифное» подключение. Работу отдельных потребителей настраивают на временные промежутки (ночь, выходные дни) с минимальной стоимостью электроэнергии. К сожалению, для реализации подобных проектов счетчик цэ6807бк не подходит.

Возможные неисправности, их устранение

Конечно, как и всякое высокоточное оборудование, счетчик ЦЭ6803В может выйти из строя. Основные причины неисправности – отсутствие индикации или остановка счетного механизма.

Не светится указатель «Сеть»

Наиболее частая причина такой неисправности кроется в плохом контакте подводящих проводов.

Прибор надлежит выключить от электросети и все зажимы дополнительно закрутить. После этого можно снова включить счетчик и проверить его работу.

Если и после этого индикатор «Сеть» не светится, девайс необходимо демонтировать и отправить в сервисный центр.

Указатель «Сеть» горит, а девайс не считает

В этом случае единственно верное решение — устройство нуждается в ремонте.

Так как это явно внутренняя неисправность, нет смысла пытаться отремонтировать прибор самостоятельно. Если самому вскрыть счетчик, то потребителю грозят немалые хлопоты. Санкции за самовольное нарушение пломбировки, как правило — денежный штраф и довольно высокий.

Отсюда вывод — пытаться ремонтировать прибор своими руками не надо. Лучше вызвать мастера. Он снимет прибор, упакует и отправит его в специализированный сервисный центр.

Конструктивные особенности

Счетчик двухтарифный

Принцип работы ЦЭ 6803 ничем не отличается от аналогичных приборов. Электросчётчик имеет свои конструктивные особенности.

В блоке управления данные напряжения и силы входящего тока сублимируются в импульсы. Импульсная частота находится в прямой пропорциональной зависимости от мощности энергетического входящего потока. Обработку данных выполняет микропроцессор. Именно он отвечает за точный учёт счётчиком Энергомера ЦЭ6803в потреблённой электроэнергии.

В электросчётчике встроены клеммы, через которые происходит включение тестера для проверки технического состояния прибора. В счётчике есть энергонезависимый блок памяти. В случае аварийного отключения тока на дисплее фиксируются последние показания, дата, время и тариф.

На передней панели расположены два светодиодных индикатора, один из которых «Сеть» начинает светиться, подтверждая подключение к сети. При появлении нагрузки он начинает мигать, тогда учётное устройство начинает работать.

Обратите внимание! Если светодиод «Сеть» не загорается, то нужно проверить состояние клеммных соединений. В противном случае прибор будет нуждаться в ремонте

Второй индикатор «600 imp/(kW-h)» своим свечением сигнализирует о потреблении номинальной мощности электрического тока.

Размеры корпуса ЦЭ6803в

Счетчик электроэнергии однофазный ЦЭ6807П — Ш6

ТУ 4228-035-46146329-2003

Счетчик электроэнергии с шунтом в качестве датчика тока. Измерение и учет активной энергии в однофазных цепях переменного тока.

Нормативно-правовое обеспечение

  • Соответствие ГОСТ Р 52322-2005.
  • Соответствие ГОСТ Р 52320-2005.
  • Сертифицированы и внесены в Госреестр средств измерений России и СНГ.

Технические характеристики

Показатели Величины
Класс точности* 1; 2
Число тарифов 1
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 220
Номинальная (максимальная) сила тока*, А 5(60)
Стартовый ток, А 0,01
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт) 9 (0,6)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от -30 до 60 от -40 до 60**
Габаритные размеры, мм 170 x 115 x 53
Масса, не более, кг 0,6

* — в зависимости от вариантов исполнения. ** — для счетчиков электроэнергии исполнения «М» (расширенный температурный диапазон). Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)

Особенности электросчетчика

  • Новый корпус полностью соответствует международным стандартам.
  • Увеличение свободного пространства под крышкой клеммной коробки повышает удобство монтажа подводящих кабельных линий.
  • Новая клеммная колодка с наборными токоотводами.
  • Технологический запас по точности измерений составляет 50%.
  • Наличие шунта в качестве измерителя тока.
  • Малое собственное энергопотребление.
  • Стандартный импульсный телеметрический выход, гальванически развязанный от измерительных цепей.
  • Световой индикатор работы.
  • Наличие в электросчетчиках механического или электронного сумматора.
  • Защита от недоучета и хищений электроэнергии.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Электросчетчик устойчив к нагреву и огню.

Характеристики надежности

  • Средняя наработка на отказ — 160000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок — 5 лет (включая срок хранения).

Габаритные размеры

Структура условного обозначения

Функциональные возможности

  • Учет и вывод на индикацию:
    • количества активной электроэнергии в двух направлениях нарастающим итогом суммарно и раздельно по четырем тарифам;
    • количества активной электроэнергии в одном или двух направлениях за текущий и три прошедших месяца раздельно по четырем тарифам;
    • количества активной электроэнергии в одном или двух направлениях за текущие и трое прошедших суток раздельно по четырем тарифам.
  • Учет суточных графиков активных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии. Время усреднения и соответствующая ему глубина хранения графиков активных мощностей приведена в таблице:
  • Вывод на индикацию действующего тарифа и направления потока электроэнергии.
  • Электросчетчик индицирует наличие напряжения в каждой цепи напряжения.
  • Отсчет и вывод на индикацию текущего времени и даты.
  • Электросчетчик трансформаторного включения имеет 4 входа суммирования импульсов от внешних устройств, электросчетчик непосредственного включения по току имеет 3 входа суммирования импульсов от внешних устройств.
  • Возможность задания параметров пользователя:
    • текущего времени и даты;
    • величины суточной автокоррекции хода часов;
    • разрешение перехода на «летнее» и «зимнее» время с заданием месяцев перехода;
    • до 12 дат начала сезона;
    • до восьми зон суточного графика тарификации и до 36 графиков тарификации;
    • до 32 исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
    • задание графиков тарификации рабочих, субботних и воскресных (праздничных) дней;
    • коэффициентов трансформации тока и напряжения;
    • пароля для доступа по интерфейсу (до 6 символов);
    • идентификатора электросчетчика (до 17 символов);
    • скорости обмена информацией по интерфейсным каналам (в т.ч. стартовой);
    • критериев управления нагрузками.
  • Электросчетчик поддерживает широковещательные команды:
    • коррекция времени (переход на «летнее» и «зимнее» время);
    • фиксация начала и окончания среза активной мощности.
  • Возможность ручной коррекции хода часов ±9 с/сут. один раз в сутки.
  • Защита памяти данных и памяти программ от несанкционированных изменений (пароль и пломбируемая кнопка «доступ»).
  • Электросчетчик обеспечивает обнуление всех расчетных параметров.
  • Сохранение расчетных показателей и констант пользователя не менее 10 лет, а ход часов и ведение календаря не менее 8 лет при отсутствии внешнего питающего напряжения.
  • Фиксация 20 последних корректировок времени изменение уставок временных тарифных зон и перепрограммирование параметров пользователя.
  • Фиксация 20 последних изменений состояния фазных напряжений.
  • Электросчетчик имеет по два гальванически развязанных канала для телеметрического передающего устройства на каждое направление энергии. Характеристики основного передающего устройства соответствуют требованиям ГОСТ 30206-94 и (ГОСТ 30207-94).
  • Обмен информацией с внешними устройствами обработки данных через оптический порт и один из интерфейсных каналов EIA485, EIA232, ИРПС (токовая петля 20 мА).
  • Протокол обмена данными соответствует стандарту МЭК 1107-96.
  • Обмен данными одновременно через оптический порт и один из интерфейсов не возможен.
  • При отсутствии внешнего питающего напряжения и поданном резервном напряжении питания обеспечивает вывод информации на ЖКИ и обмен информацией с внешними устройствами обработки и передачи данных через оптический порт и один из интерфейсов.
  • Электросчетчик имеет возможность управления нагрузкой посредством двух встроенных реле (в зависимости от модификации).

Как правильно эксплуатировать энергомер

Вся информация с энергомера ce 301 выводится на электронном дисплее. В основе прибора заложен 8-разрядный электронный счетный механизм. Для прочтения информации на приборе, необходимо производить переключение вручную или автоматически.

К ряду преимуществ энергомера ce301 относятся:

  1. Электронная пломба.
  2. Извещение, если происходит превышение лимита.
  3. Высокая степень защиты от несанкционированного доступа к прибору.
  4. Световая индикация, которая указывает на работоспособность устройства.
  5. Невысокое значение потребления электричества прибором.
  6. Наличие функции программирования.
  7. Устойчивость к разным видам воздействий.

Инструкция к прибору гласит о том, что его можно запрограммировать на следующие характеристики:

  1. Отображение даты и времени.
  2. Автоматическая смена времени.
  3. Тарификация по 36 графикам.
  4. Суточный тариф на 12 планов.
  5. Лимиты по перерасходу и при максимальной перегрузке.
  6. Ручная коррекция времени.
  7. Сохранение параметров при отсутствии электричества на протяжении 16 лет.
  8. Калибровка в автоматическом режиме.

Если возникает ошибка или сбой, то прибор се 301 выводит код на дисплей. В зависимости от кода ошибки, она может быть устранена пользователем.

Описание счетчика

Этот прибор выполняет свои основные функции с помощью шунта. Высокую точность обеспечивает калибровка соответствующего электрического сопротивления (до сотых долей Ома). С помощью индуктивного датчика постоянно контролируют напряжение. С помощью электронной платы полученные данные обрабатывают, учитывают временные интервалы. Количество потребленной энергии (формула Е=U*I*t) отображают с применением механических (электронных) индикаторов.


Устройство электросчетчика

Сигналы для управления приводом формирует контроллер. Одновременно импульсы поступают на поверочный светодиод. По стандартной процедуре контроля в ходе испытаний считают количество вспышек за нормированный интервал времени. В некоторых модификациях устанавливают оптическую развязку для передачи показаний в удаленную систему телеметрии. Для поддержания определенной частоты (точной фиксации временных интервалов) применяют стандартную схему кварцевого стабилизатора.

Виды поверок

Существует несколько разновидностей диагностики электрооборудования. Каждый тип поверки проводится в определенное время и при конкретных условиях.

Первичная

Она осуществляется при производстве прибора учета на предприятии. Выполнение данной поверки может производиться при ввозе изделия в страну, если оно было изготовлено за рубежом. Основное предназначение заключается в определении работоспособности устройства в целом. При диагностике специалист сравнивает допустимый диапазон погрешности с фактическим, эта информация вместе с датой указывается в техническом паспорте.

Периодическая

Такая поверка производится через определенное количество лет функционирования либо хранения оборудования. Ее выполняют представители соответствующей организации метрологического центра. Цель данной поверки заключается в определении величины износа энергомера, а также возможности выдачи информации с конкретной степенью погрешности.

Внеочередная

Выполняется до того, как должна произвестись периодическая диагностика по различным причинам:

  • в результате необходимости замены оборудования;
  • при проведении ремонта устройства;
  • из-за потери технической документации к энергомеру;
  • в результате появления погрешностей при считывании показаний, если у домовладельца есть сомнения насчет этого.

О нюансах проведения поверок приборов учета рассказал канал UTVNeft.

Преимущества прибора

Счётчик характеризуют следующие достоинства:

  • надёжность конструкции и широкий температурный диапазон окружающей среды;
  • возможность подключения к сторонним приборам для контроля и настройки данных;
  • защита от хищения электроэнергии с использованием магнита;
  • низкая погрешность учёта данных;
  • возможность установки необходимых параметров аппарата;
  • сигнализация о подключении к сети и скорости потребления электроэнергии;
  • удобство в эксплуатации и долговечность.

Учитывая предусмотренные технические возможности и доступную цену, это оптимальный выбор, если условия подсчёта данных не связаны с необходимостью многотарифного определения показателей.

Преимущества прибора

Счётчик характеризуют следующие достоинства:

  • надёжность конструкции и широкий температурный диапазон окружающей среды;
  • возможность подключения к сторонним приборам для контроля и настройки данных;
  • защита от хищения электроэнергии с использованием магнита;
  • низкая погрешность учёта данных;
  • возможность установки необходимых параметров аппарата;
  • сигнализация о подключении к сети и скорости потребления электроэнергии;
  • удобство в эксплуатации и долговечность.

Рекомендуем:  Счётчик Энергомера СЕ300 — срок службы и преимущества

Учитывая предусмотренные технические возможности и доступную цену, это оптимальный выбор, если условия подсчёта данных не связаны с необходимостью многотарифного определения показателей.

Показания электронных счетчиков электроэнергии

В электронных электросчетчиках установлено не механическое табло с перескакивающими цифрами, а электронное. На нем может отображаться не лишь числа, отображающие сколько киловатт потрачено, но и дата, время работы счетчика, некие остальные данные. В большинстве электронных счетчиков света эти данные сменяют друг друга через несколько секунд.

Ежели счетчик многозоновый, поочередно показываются показания по каждой зоне ( Т1, Т2, Т3, Т4).

Чтобы снять показания счетчика электроэнергии электронного типа можно дождаться пока покажется подходящая информация и списать ее. 2-ой вариант надавить на клавишу ввод. Может быть, жать придется не один раз пока не покажется подходящая информация. Ее можно отличить по значкам, высвечивающимся на экране. Традиционно это Т1, Т2, Т3, Т4 либо слово TOTAL.

Например, на фото внизу, на экране в верхнем левом углу лицезреем значок Т1 и чуток далее числа большего размера 72, Ежели приглядеться, за ними стоят единицы измерения кВт ч.

Это и есть потребленная электроэнергия по первой зоне Т1 (дневной тариф).

Технические характеристики

Как опломбировать счетчик электроэнергии

Счетчик цэ 6807 выпускался в разных модификациях, поэтому для уточнения данных следует делать соответствующие коррекции. Ниже приведены типичные характеристики популярных серий:

  • варианты исполнения корпуса для монтажа: Р5-рейка, Ш6-щиток;
  • класс точности – 1 или 2;
  • номинальное напряжение – однофазное, 220V;
  • ток (номинальный/максимальный) – 5/60 А;
  • рабочий диапазон температур – от -40°C до +60°Cилиот -30°C до +60°C;
  • потребление электроэнергии в нормальных условиях – не более 0,6 Вт/ час;
  • количество импульсов на 1 кВт (для передачи на внешнее устройство контроля) – 3,2 тыс.;
  • время перехода в рабочий режим после подключения – не более 5 секунд;
  • минимальный ток для функционирования прибора – 0,01 А.

Структура условного обозначения: ЦЭ6807П X1 X2 X3-X4 X5 X6 X7

Как самому установить электросчетчик

В полном названии прибора по установленному стандарту зашифрованы следующие характеристики:

  • Х1 – класс измерительной точности, который для этих счетчиков должен быть не хуже 2-го;
  • X2 – номинальное напряжение (220V);
  • Х3-Х4 – значения токов (номинал и максимум);
  • Х5 – электронный (Э) или механический (М) способ отображения информации, цифрой обозначают количество разрядов;
  • Х6 – тип корпуса с учетом места размещения оборудования;
  • Х7 – рабочий диапазон температур.

Отдельно в паспорте, на корпусе и в сопроводительной документации указывают:

  • год выпуска;
  • серийный номер изделия.

Подключение счетчика

Измерительные приборы этой категории устанавливают последовательно с потребителями электроэнергии. Типовой алгоритм действий:

  • после извлечения из фабричной упаковки проверяют целостность корпуса, установленных пломб;
  • подключение выполняют по схеме из официальной инструкции (жилы проводников – от 1 до 6 мм);
  • для подсоединения телеметрической аппаратуры учитывают номинальные/ максимальные параметры тока (10/30 мА) и напряжения (12/24V);
  • переход в рабочий режим сопровождается изменением данных на табло цифровой индикации (миганием светодиода).

Для сохранения планового ресурса следует обеспечивать благоприятные режимы:

  • транспортировка – температура от -40°C до +70°C, относительная влажность – не более 98% при +35°C;
  • хранение – в отапливаемом помещении (от +5°C до +40°C), относительная влажность – не более 80% при +25°C.

Энергомера СЕ303

Трехфазный счётчик энергомера предназначен для предприятий с трансформаторным включением или для систем с большой мощностью. На новом аппарате должна стоять заводская пломба, которая предохраняет доступ к электрическим элементам аппарата. СЕ R

Чтобы Вы убедились в абсолютной идентичности моделей, предоставляем фото, на которых видно количество клемм для подключения: Энергомера СЕ Меркурий Меркурий Однофазный эл счетчик подойдет как для дома, так и для квартиры, не говоря уже о даче. Счётчики устанавливают в специальные ящики.

Обычно, для установки счетчика вызывают специалистов. Только корпус прибора совершенно другой.

Чтобы Вы убедились в абсолютной идентичности моделей, предоставляем фото, на которых видно количество клемм для подключения: Энергомера СЕ Меркурий Меркурий Однофазный эл счетчик подойдет как для дома, так и для квартиры, не говоря уже о даче. Сделать это будет абсолютно несложно любому человеку, если присутствуют соответствующие инструменты.


Следовать рекомендациям от производителя необходимо и после монтажа нового энергомера, во время пользования счётчиком.


На подвижной части должны отсутствовать затирания. Очень удобно, что в комплекте присутствует два вида крышек, которыми закрываются контактные клеммы.


Прибор затрудняет работу автоматизированной системы учёта данных. Подключение трёхфазного счетчика через трансформаторы тока.

Устройство счетчика

Конструкционно счетчик состоит из двух катушек: катушки напряжения и катушки электрического тока. Магниты этих катушек располагаются под прямым углом друг от друга на некотором расстоянии. Между ними находится диск из алюминия, закрепленный с обеих сторон на подшипниках и подпятниках. Ось диска содержит специальный червяк, который передает вращательные движения счетному механизму, демонстрирующему показания.

К сведению! Если прибор цифровой, то показания сначала обрабатываются микроконтроллером, который преобразует их из аналогового вида в цифровой, затем выводит данные учета энергии активного типа на экран.

Вариант того, как «Энергомера» может подключаться к сети

Видео

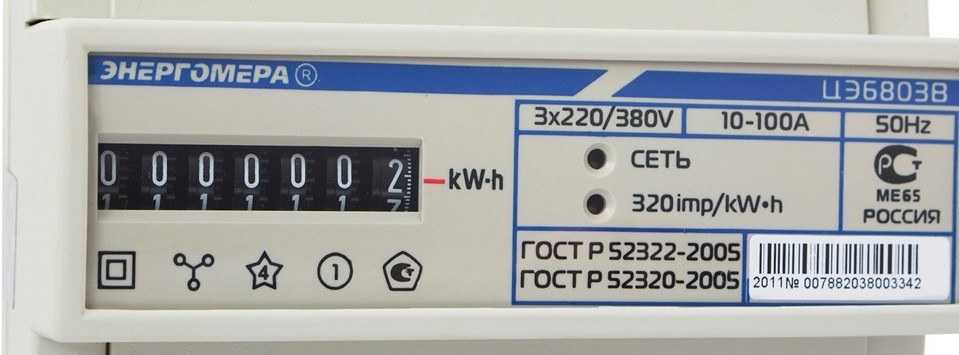

Счётчик Энергомера ЦЭ6803В – трёхфазный прибор для замера потраченной электроэнергии, используемый в частном секторе, промышленном производстве или для установки в общественных помещениях.

Устройство отличается следующими особенностями:

  • возможностью эксплуатации в условиях защиты от неблагоприятной окружающей среды при температурном режиме воздуха от -40 до +60°С;
  • функцией подключения к сторонним устройствам посредством предусмотренного входа;
  • наличием двух индикаторов, сигнализирующих о включении в сеть и интенсивности расхода электроэнергии;
  • подключении в сеть переменного электротока с 3-мя или 4-мя проводами;
  • защитой от несанкционированного вмешательства в подсчёт данных.

Конструкция прибора соответствует установленным стандартам качества и позволяет эксплуатировать изделие на территории России.

Описание прибора

По принципу действия Энергомера се 101 – электронный прибор, у которого измеряемые напряжение и ток перемножаются при использовании сигма-дельта модуляции. Затем сигнал преобразуется в величину, которая пропорциональна мощности.

Сигнал имеет импульсный характер, а суммируются импульсы счетным устройством электромеханического типа либо микроконтроллером. Результат выводится на вращающиеся барабаны или на жидкокристаллический экран. Токовых цепей может быть одна или две. В случае наличия двух – фиксируется наибольший ток.

Счетчик Энергомера ce101 относится к современным приборам, имеющим возможности для подключения счетчика к системам АСКУЭ (автоматизированного учета) или для проверочных операций. Приборы с ЖКИ обладают памятью, не зависящей от наличия питания, которая позволяет сохранять измеренные значения при отключениях от питающей сети, и жидкокристаллическим дисплеем с выводимой информацией. Если дисплей повреждается, то данные можно считать после подключения исправного экрана.

Счетчик Энергомера се 101 с ЖК-дисплеем

Подключение к системам автоматизированного учета осуществляется при помощи специальных выводов на фронтальной части корпуса, закрытых крышкой из пластмассы.

Световые индикаторы

Счетчик се 101 оснащен световыми индикаторами. На некоторых приборах два светодиода: «Сеть» и «А». Загорание одного из них, с надписью «Сеть», свидетельствует о том, что прибор подсоединен к питающей сети. Второй мигает при подключении нагрузки.

Другие модификации устройства имеют один светодиод «3200 impkW*h», работающий в двух режимах:

  • при отсутствии нагрузки он горит ровным светом;
  • когда появляется нагрузка светодиод начинает мигать, частота мигания пропорциональна нагрузочному току.

На некоторых моделях есть индикатор «Робр». Его загорание говорит об отсчете обратной мощности.

Если светодиод «Сеть» не горит, могут быть две причины:

  1. Из-за неправильного подсоединения счетчика Энергомера се 101. Следует свериться со схемой и проверить надежность подключаемых контактов;
  2. Неисправность в приборе или в самом светодиоде. Устройство необходимо отправить в ремонт.

Когда индикатор «Сеть» горит, а счетный механизм не работает, устройство также подлежит отправке в ремонт.

Светящийся светодиод электросчетчика

Внутри корпуса имеются:

  • измерительный модуль в виде печатной платы, который преобразовывает мощность в импульсный сигнал;
  • один либо два токовых датчика (трансформаторы тока, шунты).

Особенности индикационного табло

Счетное устройство разработано в нескольких видах и обладает особенностями:

  1. Если прибор имеет индекс М6, то для считывания выводятся шесть цифр, М7 – 7 цифр, без индекса – ЖК-дисплей с семью цифрами;
  2. Последняя цифра отделена запятой, на механических табло имеет красную окантовку;
  3. Барабанный механизм обладает стопорами, препятствующими обратному отсчету;
  4. Счетчик Энергомера с ЖК-дисплеем защищен от воздействия внешних электромагнитных полей.

Показания шестиразрядного электросчетчика

Важно! Если требуется работа электросчетчика Энергомера се 101 в условиях низких температур, то более надежен прибор с механическим счетным устройством. Заявленные пределы рабочих температур для него шире (от -40°С до + 70°С)

Несмотря на то, что для устройства с ЖК-экраном указанные пределы начинаются с -30°С, практический опыт показывает, что лучше их применять в помещениях с отоплением.

Порядок монтажа

До выполнения работ необходимо найти удобное для пользователей место, чтобы снимать оперативные показания без лишних затруднений. Счетчик се 101 в современном исполнении можно установить на DIN рейку или стенку щитка. Универсальные или трансформируемые крепления предлагаются в стандартной комплектации.

Схема подключения

Заранее надо подготовить необходимые инструменты, мультиметр (индикаторную отвертку), монтажные провода соответствующего сечения. Рабочие операции выполняют при отключенном источнике питания в следующей последовательности:

  • делают разметку таким образом, чтобы электросчетчик се 101 был закреплен на уровне глаз (150-160 см от уровня пола);
  • последовательно фиксируют на рейке прибор учета, защитные автоматы;
  • если щит устанавливают на улице или в помещении с повышенной влажностью, применяют уплотнения на входе и выходе кабелей;
  • отрезают и зачищают провода для сборки электрической схемы;
  • после завершения монтажных работ проверяют соответствие цепей плану;
  • подают напряжение, контролируют работоспособность счетчика.

Описание счетчика и его модификаций

Некоторые из моделей Энергомера СЕ101:

Прежде, чем подключать электросчетчик, стоит ознакомиться с характеристиками прибора учета для выбора места его размещения.

Итак, заявлено заводом-производителем:

  • рабочая температура воздуха: от −40 до +70 °С;
  • допустимая влажность, не нарушающая работу счетчика: 30–98 %;
  • атмосферное давление: 537–800 мм ртутного столба, или 70–106.7 кПа;
  • частота сети переменного тока 50 Гц (с разбегом ±2.5 %), при синусоидальной форме с нарушениями не более 12 %;
  • однофазовый;
  • напряжение не более 230 В;
  • рассчитан на учет электроэнергии в пределах единого тарифа;
  • стартовый ток учета: 10 мА 2 Вт;
  • номинальная нагрузка: 5 А, максимумы для модели с номером 148 — 10 А, 145 — 60 А;
  • индикатор отображения расхода: 6 или 7 сегментный механический или жидкокристаллический.

Первые три характеристики как раз показывают обычные уличные условия, вплоть до дождя, снега или шторма. Конечно, совсем топить счетчик СЕ 101 в воде не рекомендуется (второй пункт). Что касается характеристик электрической сети, всё в пределах российских условий, и даже устойчивее реально существующих проблем нашего энергоснабжения.

Зеленым указаны правильные параметры тока в розетке, красным — нарушения:

Единственное, что смущает в настоящем приборе учета — его простота. Одна фаза и единый тариф. Другими словами, на него нельзя ставить нагрузку больше 10 киловатт и если есть у поставщика электроэнергии льготные условия снабжения током (к примеру, по ночам), то учитываться счетчиком они не будут. В последнем случае рекомендуется присмотреться к другим моделям приборов учета, позволяющим вести множественную тарификацию.

Сам счетчик поставляется в нескольких вариантах корпуса и типах индикатора. Что касается последнего, он может быть жидкокристаллическим или механическим. Первый вариант не стоит рассматривать для тех случаев, когда планируется установка аппарата вне помещения — ЖК не любит холод и влагу, вне зависимости от обещаний производителя.

Счетчик закрепленный на DIN-рейку:

Что касается сегментации (указывается в маркировке) — это количество цифр индикатора. Причем в механическом седьмая, — последняя — не учитывается при фиксации показаний, она измеряет «тики», а не киловатт-часы. Так вот, даже 6 сегментов это 999`999 кВт/ч. Чего вполне хватит на весь период жизни аппарата, даже учитывая достаточно длинный у электросчетчика «Энергомера СЕ101» — 160000 часов или более 18 лет.

Конструктивные особенности

Электросчетчик Энергомера по принципу работы не имеет особых отличий от других моделей подобного типа. Но есть технические характеристики, которые отличают ЦЭ6803В от себе подобных.

Как происходит учет и показание данных электроэнергии? Данные напряжения и входной силы тока перемножаются и формируются в импульсы. Частотность импульсных сигналов будет соразмерна с входной мощностью. При этом суммирование импульсов вырабатывается либо микропроцессором, либо электромеханическим счетчиком. Именно это и показывает учет активной электрической энергии. На экране изделия ЦЭ6803В высвечиваются именно эти показатели.

Счетчик ЦЭ6803В обладает определенными отличиями в конструкции. Например, это возможность подключаться к устройствам проверки через клеммную коробку. Для этого преднамеренно вставляются отдельные клеммы. Обозначение их зависит от модели прибора. Помимо этого счетчик ЦЭ6803В обладает энергонезависимой памятью, что является очень удобным. Например, в случае отсутствия подачи электрической энергии на дисплее прибора можно будет увидеть последние данные, а также дату, время и тариф.

Спереди устройства расположены 2 индикатора. Когда изделие подключается в электросеть, на него передается напряжение и светится индикатор «Сеть». При появлении нагрузки в сети, начинает мигать индикатор нагрузки и начинается отсчет показаний.

В случае нерабочего индикатора «Сеть» необходимо понять причину поломки. Это может быть из-за того, что плохой контакт проводов к клеммам или сломался сам индикатор. Если счетчик «Энергомера» выходит из строя, то его лучше отдать в сервисный центр на ремонт.

На рисунке ниже изображены габаритные размеры (чертеж) прибора ЦЭ6803В:

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
