Проверка исправности лампы дневного света и дросселя

Способ 1

Небольшой фрагмент текстолита, буквально кусочек, но обязательно с двухсторонним фольгированием. На каждую необходимо наложить «пятно» припоя, чтобы в дальнейшем можно было легко зафиксировать провода и выводы приспособления для проверки светодиода. Щупы от мультиметра, с которых следует срезать (или отпаять, а потом все восстановить) штеккера. Свободные концы нужно зачистить и залудить, то есть подготовить к пайке. Скрепки – 2 штуки. Им придается форма, хорошо видимая на рисунке внизу. Это будут выводы приспособления (аналог штеккеров), которые присоединяются к мультиметру. Хотя это и не единственный вариант. Вместо скрепок можно использовать гибкую стальную проволоку, отрезав пару кусочков нужной длины.

Светодиоды.

Главное – чтобы эти выводы слегка амортизировали, тогда их будет намного проще подключить к гнезду мультиметра. Паяльная кислота. Использовать традиционный сосновый флюс – дело бесперспективное. Скрепки изготовлены из стали, потому обычная методика для их надежной фиксации на текстолите малопригодна. Паяльник. Мощность – не менее 65 Вт. Пытаться закрепить на плате скрепку монтажным инструментом (на 24, 36 Вт) – пустая трата времени. Понадобится уложить расплав относительно толстым слоем, и маломощный (миниатюрный) паяльник в этом случае бесполезен. Мультиметр. Эти бытовые приборы выпускаются в нескольких модификациях. Их основное отличие – в функционале, то есть возможностях измерений тех или иных параметров цепи и деталей.

Будет интересно Проверка реле при помощи мультиметра

Понадобится мультиметр, которым можно тестировать транзисторы. В принципе все, что нужно для того, чтобы сделать простейшее приспособление для проверки светодиода мультиметром, под рукой всегда есть. В итоге должно получиться примерно так. Чтобы не путаться с полярностью присоединения щупов к светодиоду, выводы приспособления стоит несколько сместить от осевой линии. Тогда несложно запомнить, где условные «+» и «–». Проверка светодиода Нужно воткнуть «контакты» приспособления в вилку для тестирования Тр (анодный вывод – на разъем Е, катодный – на С), поставить переключатель мультиметра в позицию «Измерение транзисторов» (hFE) и приложить щупы к плате, в точках, где впаяны ножки п/п прибора (с лицевой или обратной стороны, как удобнее). Если он исправен и полярность соблюдена (плюс – к аноду), то начнет светиться.

Классификация

Диоды относятся к простым полупроводниковым радиоэлементам на основе p-n перехода. На рисунке представлено графическое обозначение наиболее распространенных типов этих устройств. Анод отмечен «+», катод – «-» (приведено для наглядности, в схемах для определения полярности достаточно графического обозначения).

Принятые обозначения

Типы диодов, указанные на рисунке:

  • А – выпрямительный;
  • B – стабилитрон;
  • С – варикап;
  • D – СВЧ-диод (высоковольтный);
  • E – обращенный диод;
  • F – туннельный;
  • G – светодиод;
  • H – фотодиод.

Теперь рассмотрим способы проверки для каждого из перечисленных видов.

Готовим мультиметр к работе

Вынимаем прибор из чехла или футляра. Первым делом проводим визуальный осмотр. Корпус должен быть целым, крышка батарейного отсека установлена без перекосов. Визуально оцениваем целостность проводов и щупов. Отсутствие изоляции, которая может от времени просто осыпаться, восстанавливаем изолентой. Поможет и термоусадочная трубка, если она есть. Щупы тоже стоит осмотреть, замотать сколы по необходимости. Селектор мультиметра ставив в режим измерения омов, на отметку в 200 Ом. Чёрный кабель со щупом включаем в гнездо Com. Красный — в гнездо с символами измеряемых величин, названных в честь Алессандро Вольта, Андре-Мари Ампера и Георга Ома — V, A и Омега.

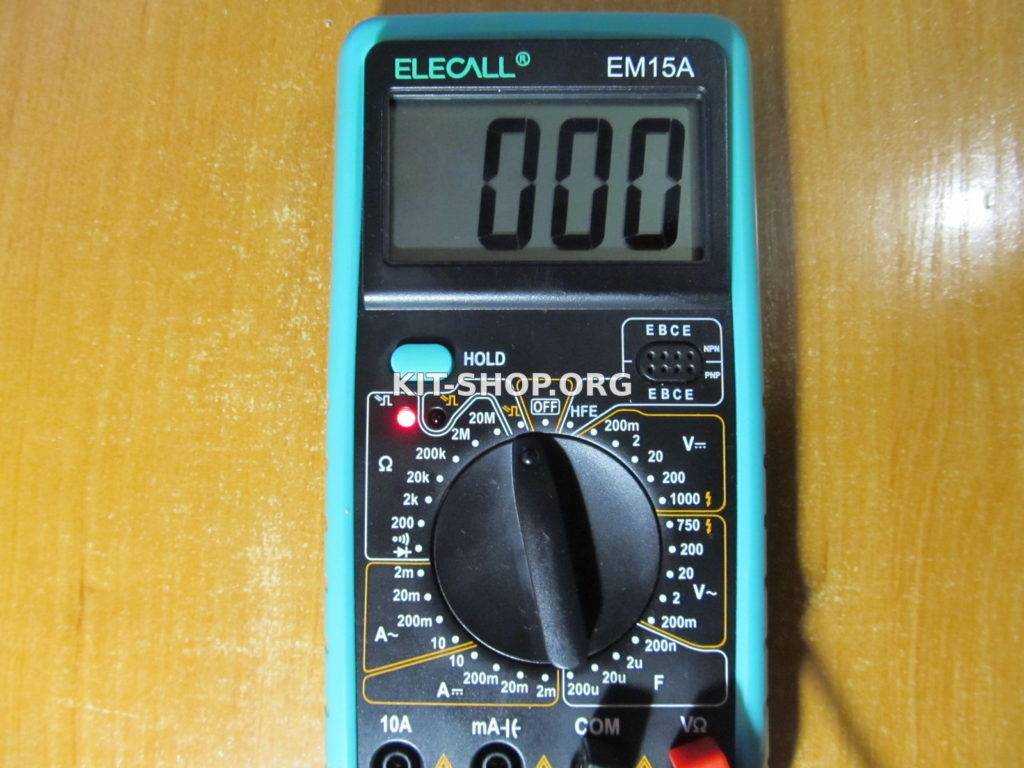

На индикаторе должна быть единица. Если это не так — прибор нуждается в ремонте. Замыкаем накоротко щупы. На дисплее должна выйти цифра ноль. Если всё так и происходит — прибор исправен. Если цифры меняются, отображаются тускло, попробуйте поменять элемент питания прибора на заведомо свежий и рабочий. Не помогло — мультиметр надо ремонтировать. Для проверки лампочки ставим селектор мультиметра на символ поиска обрыва. На корпусе в этом месте схематично изображён диод.

Устройство мультиметра

Большинство современных мультиметров комплектуются подробной инструкцией, в которой описана последовательность действий по работе с прибором. Если у Вас есть такой документ — не игнорируйте его, познакомьтесь со всеми нюансами модели прибора. Мы же расскажем об основных аспектах использования любого мультиметра.

Стандартный галетный переключатель включает: измерение сопротивления, силы тока и напряжения, а также проверку электропроводности

Для выбора режима работы служит галетный переключатель, обычно – совмещённый с выключателем (положение «Off»). У бытовых приборов он позволяет задать такие максимальные границы измерения:

  • Постоянное напряжение: 0,2 В; 2 В; 20 В; 200 В; 1000 В;
  • Переменное напряжение: 0,2 В; 2 В; 20 В; 200 В; 750 В;
  • Постоянный ток: 200 мкА; 2 мА; 20 мА; 200 мА; 2 А (опционально); 10 А (отдельное положение);
  • Переменный ток (данный режим есть не во всех мультиметрах): 200 мкА; 2 мА; 20 мА; 200 мА;
  • Сопротивление: 20 Ом; 200 Ом; 2 кОм; 20 кОм; 200 кОм; 2 МОм; 20 или 200 МОм (опционально).

Отдельное положение служит для проверки работоспособности диодов и определения целостности проводника. Кроме того, в стороне от галетного переключателя расположено гнездо для проверки транзисторов.

Общая компоновка переключателя бюджетного мультиметра

Использование прибора начинается с установки переключателя в нужное положение. Затем подсоединяют щупы. Распространены два варианта расположения гнёзд для щупов: вертикальный и горизонтальный.

Разъём, обозначенный значком заземления и надписью COM, является минусовым или заземлённым — к нему подключается чёрный провод; разъём, обозначенный как VΩmA, предназначен для измерения сопротивления, напряжения, а также тока, величиной не более 500 mA; разъём, подписанный 10 А предназначен для измерения силы тока в диапазоне от 500 mA до указанного значения

При вертикальном расположении, таком, как на рисунке выше, щупы подключают так:

  • В верхний разъём – «плюсовой» щуп в режиме измерения большой силы тока (до 10 А);
  • В средний разъём – «плюсовой» щуп во всех остальных режимах;
  • В нижний разъём – «минусовой» щуп.

В данном случае величина силы тока при использовании второго гнезда не должна превышать 200 mA

Если разъёмы расположены горизонтально, внимательно следуйте символам, нанесённым на корпус мультиметра. К прибору, изображенному на рисунке, щупы подключают так:

  • В крайний левый разъём – «плюсовой» щуп в режиме измерения большой силы тока (до 10 А);
  • Во второй слева разъём – «плюсовой» щуп в стандартном режиме измерения (до 1 А);
  • В третий слева разъём – «плюсовой» щуп во всех остальных режимах;
  • В крайний справа разъём – «минусовой» щуп.

Главное здесь – научиться читать символьные обозначения и следовать им. Помните, что при несоблюдении полярности или ошибочном выборе режима измерения можно не только получить некорректный результат, но и вывести из строя электронику тестера.

Как проверить светодиод мультиметром?

Тестирование светодиодных устройств ламп или просто светодиодов гораздо проще с цифровым мультиметром, который даст вам четкое представление о том, насколько сильны каждый из светодиодов. Яркость светодиода при его тестировании также укажет на его качество. Если у вас нет мультиметра для использования, простой держатель батареи для круглых батарей с выводами даст вам знать, работают ли ваши светодиоды.

Как проверить светодиод мультиметром?

Приобретите цифровой мультиметр, который может проверять диоды.  Мультиметры измеряют только показатели, вольт и омы. Для тестирования светодиодных индикаторов вам понадобится мультиметр с настройкой диода. Проверьте онлайн или в местном магазине аппаратных средств для мультиметров среднеценового и высокоценового диапазона, которые, скорее всего, будут иметь эту функцию, в сравнении с  недорогими моделями.

Подключите красный и черный измерительные провода. Красный и черный измерительные провода должны быть подключены к выходам на передней панели мультиметра. Красный провод – положительный заряд. Черный провод является отрицательным и должен быть подключен к входу с надписью «COM».
Поверните колесико мультиметра в положение диода. Поверните циферблат на передней панели мультиметра по часовой стрелке, чтобы отодвинуть его от положения «выключено». Продолжайте поворачивать его, пока не приземлитесь на настройку диода. Если он не помечен явно, настройка диода может быть представлена ​​символом схемы диода.

Символ диода визуально представляет собой как его клеммы, так и катод и анод

Подключите черный зонд к катоду и красный зонд к аноду. Прикоснитесь к черному зонду к катодному концу светодиода, который обычно является более коротким. Затем нажмите красный зонд на анод, который должен быть длинным. Обязательно подключите черный зонд перед красным зондом, так как обратное может не дать вам точного показания.

  • Убедитесь, что катод и анод не касаются друг друга во время этого теста, что может препятствовать прохождению тока через светодиодный индикатор и затруднять результаты.
  • Черные и красные контакты также не должны касаться друг друга во время теста.
  • Выполнение соединений должно привести к тому, что светодиод засветится.

Проверьте значение на цифровом дисплее мультиметра. Когда контакты мультиметра касаются катода и анода, неповрежденный светодиод должен отображать напряжение приблизительно 1600 мВ. Если во время теста на экране не появляется показаний, повторите попытку, чтобы убедиться, что соединения выполнены правильно. Если вы правильно выполнили тест, это может быть признаком того, что светодиодный индикатор не работает.

Метод комфортен для всех типов светоизлучающих диодов, независимо от их выполнения и количества выводов. Замыкая красноватый щуп на анод, а темный на катод исправный светодиод должен засветиться. При смене полярности щупов на дисплее тестера должна оставаться цифра 1. Свечение излучающего диодика во время проверки будет маленький и на неких светодиодах при ярчайшем освещении может быть неприметно. Для четкой проверки разноцветных LED с несколькими выводами следует знать их распиновку. В неприятном случае придется наобум перебирать выводы в поисках общего анода либо катода. Не стоит страшиться тестировать массивные светодиоды с железной подложкой. Мультиметр не способен вывести их из строя, методом замера в режиме прозвонки. Проверку светодиода мультиметром можно выполнить без щупов, используя гнезда для тестирования транзисторов.

Оцените яркость светодиода. Когда вы делаете правильные подключения для проверки своего светодиода, он должен засветится. Отметив показания на цифровом экране, посмотрите на сам светодиод. Если он не нормально светится, выглядит тусклым, это, скорее всего, некачественный светодиод. Если он сияет ярко, это,скорее всего качественный рабочий светодиод.

Мы надеемся, что в данной статье вы нашли все ответы на вопросы

Галогеновые лампочки

Для начала напомним, что галогеновую лампу относят к тепловому источнику освещения. В ней, как и в обычной лампочке, есть спираль. Под воздействием тока она нагревается и производит световое излучение. Повышенная яркость и насыщенность создается за счет наличия в колбе газовой смеси, в состав которой входят галогены (отсюда и название). Такой тип ламп широко применяют для создания точечного освещения или подсветки.

Что делать, если галогеновая лампочка перестала гореть?

  • для начала стоит проверить напряжение в цоколе осветительного прибора;
  • если с напряжением все в порядке проверке подвергают лампочку.

Последовательность проверки галогеновой лампы

Проверять будем также мультиметром. Для этого устанавливаем на приборе режим для измерения минимального сопротивления.

  • кладем лампочку рядом с прибором;
  • берем щупы в руки;
  • прикладываем к выводам лампочки.

Показания зависят от типа лампочки и от того насколько она остыла после предыдущего включения. Сопротивления также будут разными для бытовой лампы на 220 вольт и для автомобильной на 12 вольт, но в любом случае величина сопротивления будет в пределах от 0.5 Ом до единиц Ом. Если же значение стремится к бесконечности, то лампа признается нерабочей.

Как быстро проверить, заряжает ли генератор аккумулятор

Нарушение зарядки автомобиля во время движения можно заметить изнутри салона. О таких обстоятельствах будет сигнализировать контрольная лампочка. Кроме того, интенсивность свечения всех приборов заметно снизится. Явным признаком проблемы является полная разрядка аккумуляторной батареи без видимых причин.

Мультиметром

Этот приборчик должен быть у каждого автомобилиста. Его без особых проблем можно приобрести в специализированных магазинах.


Пользоваться таким тестером как вольтметром достаточно просто.

Для этого нужно просто перевести переключатель в определенное положение.

Вначале следует проверить напряжение на клеммах аккумулятора при выключенном двигателе. У полностью заряженной батареи оно должно соответствовать 12,6-12,9 Вольт.

После этого нужно завести мотор и дать поработать ему на 2000-2500 оборотах за минуту. Напряжение на клеммах должно соответствовать 13,8-14,6 Вольт.


Напряжение на вольтметре при работающем моторе должно быть не менее 13,8 и не более 14,6 Вольт.

При таких условиях происходит полноценная подзарядка аккумулятора. Затем нужно подключить нагрузку. Это может быть печка, обогрев заднего стекла, фары, магнитола. Напряжение зарядки на клеммах АКБ при этом должно незначительно просесть до показателей 13,7-14,0 Вольт. Если значение падает до 13,0 Вольт, то это отчетливо и явно сигнализирует о проблемах зарядки. Такая ситуация может быть вызвана ослаблением ремня, выходом из строя элементов генератора.

Варианты определения погрешности

Как откалибровать прибор – вопрос достаточно сложный, потому что единая методика, описывающая данные действия, не предусмотрена. Каждый пользователь подбирает удобный для себя метод, которых наиболее соответствует модели его мультиметра и является доступным.

Большинство мультиметров используется для измерения напряжения, прозвона электросетей, измерения сопротивления, ими проверяют транзисторы, конденсаторы, некоторые модели способны измерять температуру

Не столь важно, какой модели у вас прибор. Методика калибровки может быть единой для нескольких продуктов разных компаний

В основном мультиметры имеют стандартную схему. Полученные показания они превращают в напряжение, которое сравнивается с образцовым значением, называемым VREF. Благодаря этому и удается получить измеряемые величины.

Для того чтобы они были максимально точными, необходимо, чтобы образцовое напряжение было приближено к идеальному. Так как величину ему в большинстве случаев задает обычный резистивный делитель, точность данных может зависеть от того, насколько свежая у прибора батарея. Если она разряжена, мультиметр будет выдавать неверные данные.

Неточность образцового напряжения сделает неверными и все остальные величины, получаемые при помощи мультиметра. Методика калибровки требует точной установки именно этого исходного параметра.

Многие мультиметры имеют подстроечные элементы для калибровки. Это переменные резисторы с дополнительным выводами. Искать их несложно, они имеют специальные обозначения на плате.

Если прибор старого образца, и плата таких обозначений не имеет, найдите примерное их месторасположение, а затем сравните со схемой мультиметра.

Проверка диода на плате

Часто бывает необходимо проверить светодиод, не выпаивая из схемы. В подобных случаях методика остается прежней, но технология меняется. Поскольку вставить ножки светодиода в слоты мультиметра невозможно, используют щупы. Размеры отверстий слотов для проверки транзисторов слишком малы, поэтому щупы придется доработать. К свободным концам следует прикрепить тонкие контакты, в качестве которых можно использовать:

  • швейные иглы;
  • разогнутые канцелярские скрепки;
  • куски тонкого провода и т.п.

Некоторые мастера используют небольшую пластинку фольгированного с обеих сторон гетинакса или текстолита, к которым припаиваются куски проволоки, образуя некое подобие вилки. Ее вставляют в нужные слоты мультиметра, после чего можно пользоваться стандартными (не доработанными) щупами.

Внимание! Тестирование светодиодов в фонарике производится подобным способом, но конструкция устройства чаще всего не позволяет добраться до платы. Приходится аккуратно опаивать ее от блока батарей, извлекать из корпуса, после чего можно проверить элементы с помощью щупов мультиметра обычным способом

Как проверить части лампы дневного света мультиметром?

Узнать о причине поломки и проверить люминесцент на работоспособность можно только мультиметром. Это прибор, который предназначен для измерения силы тока, сопротивления, напряжения. В магазинах электроники реализуют отечественные и зарубежные модели, которые функционально практически не отличаются друг от друга.

Самый дешевый мультиметр стоит около 300 рублей. За «навороченный» с электронным табло и звуковыми сигналами придется выложить порядка 2 тысяч рублей.

Если оборудование будет использоваться исключительно дома, то смысла в дорогом приборе нет.

Самый простой мультиметр для проверки дневной лампы стоит порядка 300 рублей

Теперь детально о том, как проверить лампу дневного света тестером (мультиметром):

мультимер имеет «щупы» – это провода с индикаторами на концах

Эти провода и подсоединяют к люминесцентной лампочке; установите на приборе нулевое сопротивление (измеряется в омах); если показатель остался нулевым, значит спирали-электроды перегорели; если сопротивление после подключения к люминесцентной лампе увеличилось, неисправен дроссель или стартер; обратите внимание: мультиметр может не сработать потому, что выводы люминесцентной лампочки грязные. Их нужно очистить ватным диском, смоченным в спирте; щуп должен плотно прилегать к выводу лампочки, иначе устройство не сработает

Дроссель проверяют так:

  • снимают элемент с нерабочей лампы;
  • устанавливают дроссель на лампу, которая на 100 процентов работоспособна;
  • подключают систему к току;
  • если лампа не горит, а мультиметр выявил, что спирали исправны, значит «барахлит» стартер. Дополнительно проверять стартер лампы дневного света уже не нужно.

Прежде, чем заменять детали осветительного устройства на новые (если удалось выявить причину поломки самостоятельно), позаботьтесь о собственной безопасности. На руки наденьте перчатки, которые используют электрики. Защитите глаза с помощью специальных очков. Тело (рук, торс, ноги, шея) должны быть максимально закрытыми, чтобы в случае поломки лампы или элементов осколки тонкого стекла или капли ртути не попали на кожу, органы зрения.

Помните, опасна не сама ртуть, а ее пары. Они могут вызвать ожог слизистой оболочки глаз, носоглотки. Как можно быстрее покиньте помещение и вызовите спасателей по номеру телефона 112 (действует по всей России). После того как сотрудники МЧС выполнят свою работу, обработайте место, где разлили ртуть, раствором воды с уксусом в пропорции 10 : 1.
