Электрическое поле: тела, характеристики, история

Электрический заряд

Впервые термин «электрический» и «электризация», как производные от латинского слова «electri» – янтарь, были введены в 1600 г. английским учёным У. Гильбертом для объяснения явлений, которые возникают при натирании янтаря мехом или стекла кожей. Таким образом, тела, которые обладают электрическими свойствами стали называть электрически заряженными, то есть им был передан электрический заряд.

Из выше сказанного следует, что электрический заряд – это количественная характеристика, показывающая степень возможного участия тела в электромагнитном взаимодействии. Заряд обозначается q или Q и имеет разрядность Кулон (Кл)

В результате многочисленных опытов были выведены основные свойства электрических зарядов:

существуют заряды двух типов, которые условно названы положительным и отрицательным;
электрические заряды могут передаваться от одного тела к другому;
одноимённые электрические заряды отталкиваются друг от друга, а разноимённые – притягиваются друг к другу.

Взаимодействие зарядов.

Кроме того был установлен закон сохранения заряда: алгебраическая сумма электрических зарядов в замкнутой (изолированной) системе остаётся постоянной

В 1749 г. американский изобретатель Бенджамин Франклин выдвигает теорию электрических явлений, согласно которой электричество есть заряженная жидкость, недостаток которой он определил как отрицательное электричество, а избыток – положительное электричество. Так возник знаменитый парадокс электротехники: согласно теории Б.Франклина электричество течет от положительного к отрицательному полюсу.

Согласно современной теории строения веществ, все вещества состоят из молекул и атомов, которые в свою очередь состоят из ядра атома и вращающихся вокруг него электронов «e». Ядро является неоднородным и состоит в свою очередь из протонов «р» и нейтронов «n». Причем электроны являются отрицательно заряженными частицами, а протоны положительно заряженными. Так как расстояние между электронами и ядром атома значительно превышают размеры самих частиц, то электроны могут, отщепляются от атома, тем самым обуславливается перемещение электрических зарядов между телами.

Структура атома (литий).

Кроме вышеописанных свойств электрический заряд обладает свойством деления, но существует величина минимально возможного неделимого заряда, равного по абсолютной величине заряду электрона (1,6*10-19 Кл), называемого также элементарным зарядом. В настоящее время доказано существование частиц с электрическим зарядом меньше элементарного, которые называются кварки, но время их существования незначительно и в свободном состоянии они не обнаружены.

Применение

Характеристики электрических полей подразумевают наличие двух основных свойств, которые и используются человеком. Так, они могут формировать ионы, а погруженные в жидкость электроды позволяют без особых усилий разделять ее, грубо говоря, по фракциям. Именно в основе этих свойств и лежит использование электрических полей.

Медицина. Тут применяется система воздействия на пораженное место направленными ионами. В результате они способствуют повышению скорости регенерации, очищают рану, убивают микробов и так далее. Кроме того, свойства и характеристики электрических полей позволяют им «вибрировать» с большой частотой. Эта особенность также используется. Благодаря ей можно повысить температуру некоторых отдельных частей тела, что будет способствовать улучшению кровотока и положительно скажется на здоровье.
Очистка. В этой сфере используется система разделения жидкостей. Так, именно подобная особенность применяется в очистных сооружениях. Вода, в которой растворено огромное количество всевозможного мусора, становится очень вредной. При этом с ней сложно что-то сделать, ведь далеко не все фильтры смогут справиться с проблемой. В такой ситуации и применяются электрические поля, которые разделяют воду, отделяя от нее часть загрязнений. В результате получается достаточно простой, быстрый и дешевый этап очистки.
Химия. Эта наука использует в промышленности то же самое свойство разделения жидкостей. Оно активно применяется в лабораторных условиях, но чаще всего его можно встретить в сфере добычи нефти. В некоторых случаях она получается достаточно загрязненной и требуется потратить много времени средств, чтобы в конечном итоге возник нужный продукт. Справиться с этим сильно помогает электрическое поле. Оно разделяет нефть, убирая большую часть загрязняющих элементов и тем самым значительно облегчая ее дальнейшую обработку.

Существует и множество других вариантов использования. Например, электромагнитное поле, в состав которого входит и рассматриваемое в этой статье явление, может служить беспроводной системой передачи электричества к разным приборам. К сожалению, в большинстве случаев все подобные разработки носят скорее теоретический и экспериментальный характер.

Определение

В физике электризацией называют процесс, при котором происходит перераспределения зарядов, на поверхностях разнородных тел. При этом на телах скапливаются заряженные частицы противоположных знаков. Наэлектризованные тела могут передавать часть накопленных заряженных частиц другим предметам или окружающей среде, контактирующей с ними.

Заряженное тело передаёт заряды при непосредственном контакте с ним нейтральных или противоположно заряженных предметов, либо через проводник. По мере перераспределения взаимодействие электрических зарядов уравновешивается, и процесс перетекания прекращается.

Известно, что носителем элементарного отрицательного заряда является электрон. Протоны же обладают положительными знаками, но эти частицы прочно связаны ядерными силами и не могут свободно перемещаться при электризации (за исключением кратковременного высвобождения протонов в процессе разрушения атомных ядер, например, в различных ускорителях). В целом атом, обычно, электрически нейтрален. Его нейтральность может нарушить электризация.

Однако, отдельные электроны из облака, окружающего многопротонные ядра, могут покидать свои отдалённые орбиты и свободно перемещаться между атомов. В таких случаях образуются ионы (иногда называемые дырками), имеющие положительные заряды. См. схему на рис. 1.

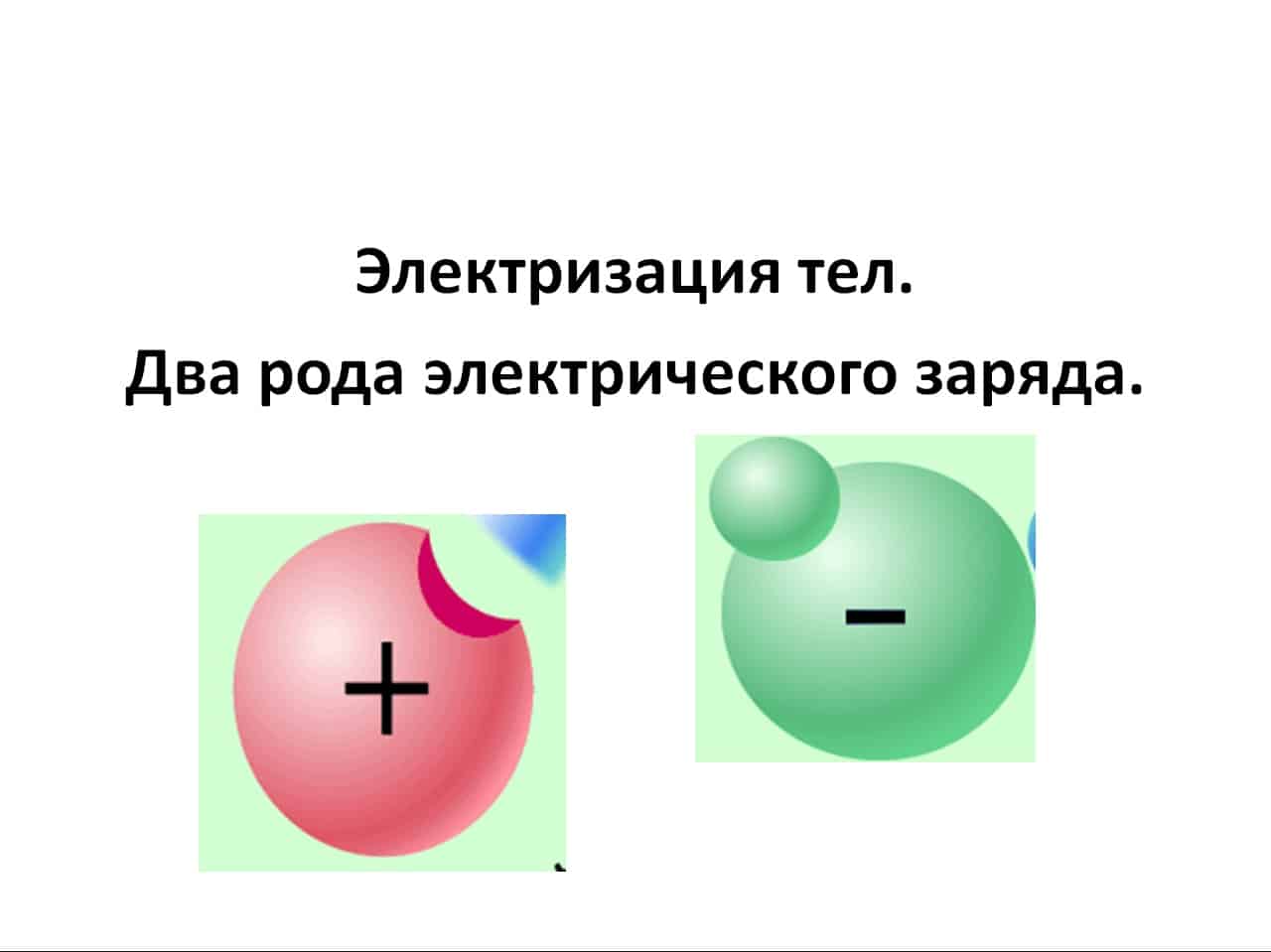

Рис. 1. Два рода зарядов

В твёрдых телах ионы связаны атомными силами и, в отличие от электронов, не могут изменить своё расположение. Поэтому только электроны являются переносчиками заряда в твёрдых телах. Для наглядности мы будем считать ионы просто заряженными частицами (абстрактными точечными зарядами), которые ведут себя так же, как и частицы с противоположным знаком – электроны.

Рис. 2. Модель атома

Физические тела в естественных условиях электрически нейтральные. Это значит, что их взаимодействия уравновешены, то есть, количество ионов заряженных положительно равно количеству отрицательно заряженных частиц. Однако, электризация тела нарушает это равновесие. В таких случаях электризация является причиной изменения баланса кулоновских сил.

Понятие потенциала в физике

Что такое потенциал в физике? Это понятие очень часто применяется для описания качеств сил и полей самой разной природы. Скалярная функция, характеризующая некоторую величину, представляющуюся вектором, – вот что это потенциал. Гравитационный потенциал описывает соответствующее поле. В термодинамике это понятие применяется для системной внутренней энергии, в механике – для той или иной приложенной к предмету силы.

Электрика, прежде всего, интересует, что такое потенциал в электричестве. Из общего определения нетрудно вывести, что характеристика электрополя – это электрический потенциал. В своей статической форме электрический потенциал показывает потенциальную энергию одиночного «плюсового» заряда, помещаемого в данное место электрополя, и является одной из разновидностей электромагнитного потенциала. Вторая его форма – векторная (в отличие от скалярной), описывает магнитное поле.

Важно! Характеристика поля, описывающая зависимость работы при передвижении исключительно от исходной точки и места назначения, – это потенциальность поля. Траектория перемещения в этом случае на работу не влияет

Что собой представляет этот вид поля

Чтобы это понять, давайте с Вами прежде разберёмся в его свойствах и проявлениях. Как Вы должны знать, электрическое поле проявляет себя тогда, когда возникает перераспределение электрических зарядов между телами. Точнее, когда в силу некоторых обстоятельств одного вида заряда становится больше или меньше, по отношению к противоположному. Тогда одни тела начинают притягиваться либо отталкивать другие на расстоянии.

Поскольку в промежутке этого расстояния нет плотных тел, то, следовательно, можно утверждать о существовании невидимого поля. Ну, а поскольку данное поле связанно с электрическими явлениями, то и поле стали называть электрическим. В целом же, электрическое поле (как и другие виды полей) существуют везде и вокруг всего, только из-за их скомпенсированости взаимодействия друг на друга и невидимости невооруженным глазом создаётся впечатление, будто они появляются.

Таблица Сравнение электрического и магнитного полей.

К свойствам электрического поля можно отнести:

невидимость (их определение происходит через поведение пробного электрического заряда);
электрические поля взаимодействуют только лишь с электрическими полями;
оно имеет векторное направление;
может притягивать либо отталкивать;
существует всегда вокруг заряженных частиц (в отличие от магнитного поля);
обладает свойством концентрации и неоднородности (напряженность).

Как было упомянуто выше, электрическое поле определяется при помощи пробного точечного заряда. Если электрический заряд (пробный заряд) обладает электрическим полем внести в интересующую нас точку пространства, можно выяснить — если в данном месте электрическое поле. Если начнёт действовать электрическая сила, то значит, в этой точки поле есть. Интенсивность данного электрического поля будет характеризовать напряженность поля.

Силы, которые действуют на один и тот же точечный электрический заряд будут отличатся по направлению и величине в различных точках электрического поля.

Поэтому и было целесообразно ввести силовую характеристику любой точки данного поля, созданного зарядом. К сожалению, сила «F» (Кулона) подобной характеристикой послужить не может, поскольку для одной точки поля эта сила будет прямо пропорциональна величине точечного заряда.

Будет интересно Что такое триггер в электронике — подробно разбираемся в терминах

Было принято считать силовой характеристикой точки электрического поля «E». Она стала называться напряжённостью электрического поля. Напряжённость измеряется силой, с которой электрическое поле действует на единичный положительный заряд, что был внесён в некую точку определяемого поля в пространстве.

Напряженность является векторной величиной. Напряжённость электрического поля измеряется в Ньютонах на Кулон или в Вольтах на метр. Электрические поля, это неотъемлеммая составляющая всего существующего в мироздании, и лишь в силу нашей ограниченности восприятия мира, поля воспринимаются нами, как нечто загадочное и непонятное.

Течение жидкости в поле.

Примеры электрических полей

Основными электрическими свойствами материалов физических объектов, проявляющимися при взаимодействии объектов с электрическим полем, являются электрическая проводимость и поляризуемость. Оба свойства определяются наличием или отсутствием в материале свободных носителей электрических зарядов – электронов или ионов, что, в свою очередь, обусловлено следующим строением атомов вещества, объединенных в молекулы и кристаллы.

Электроны атомов, вращающиеся вокруг ядра по определенным (разрешенным) орбитам, обладают некоторой энергией или, иначе говоря, занимают определенные энергетические уровни. Совокупностью этих уровней образуются энергетические зоны разрешенных уровней, а между ними находятся зоны запрещенных уровней.

Нижние разрешенные зоны до конца заполнены электронами, располагающимися ближе к ядру и подверженными меньшему воздействию со стороны атомов. Для объяснения электрических свойств твердых тел эти зоны существенного значения не имеют. С этой точки зрения представляет интерес валентная зона, заполненная валентными электронами, испытывающими наибольшее воздействие других атомов, большое расщепление уровней. Эти электроны относительно легко переходят от одного атома к другому, обусловливая образование разноименно заряженных ионов и создание химических соединений отдельных атомов в молекулы и кристаллы.

Источник поля.

Электризация тел

Электризация – процесс сообщения телу электрического заряда, т. е. нарушение его электрической нейтральности. Процесс электризации представляет собой перенесение с одного тела на другое электронов или ионов. В результате электризации тело получает возможность участвовать в электромагнитном взаимодействии.

Способы электризации:

трением, – например, электризация эбонитовой палочки при трении о мех. При тесном соприкосновении двух тел часть электронов переходит с одного тела на другое; в результате этого на поверхности у одного из тел создается недостаток электронов и тело получает положительный заряд, а у другого – избыток, и тело заряжается отрицательно. Величины зарядов тел одинаковы;
через влияние (электростатическая индукция) – тело остается электрически нейтральным, электрические заряды внутри него перераспределяются так, что разные части тела приобретают разные по знаку заряды;
при соприкосновении заряженного и незаряженного тела – заряд при этом распределяется между этими телами пропорционально их размерам. Если размеры тел одинаковы, то заряд распределяется между ними поровну;
при ударе;
под действием излучения – под действием света с поверхности проводника могут вырываться электроны, при этом проводник приобретает положительный заряд.

Определение

Электрическое поле неразрывно связано с магнитным полем, и возникает в результате его изменения. Эти два вида материи являются компонентами электромагнитных полей, заполняющих пространство вокруг заряженных частиц или заряженных тел.

Таким образом, данный термин означает особый вид материи, обладающий собственной энергией, являющийся составным компонентом векторного электромагнитного поля. У электрического поля нет границ, однако его силовое воздействие стремится к нулю, при удалении от источника – заряженного тела или точечных зарядов [].

Важным свойством полевой формы материи является способность электрического поля поддерживать упорядоченное перемещение носителей зарядов.

Рис. 1. Определение понятия «электрическое поле»

Энергия электрического поля подчиняется действию закона сохранения. Её можно преобразовать в другие виды или направить на выполнение работы.

Силовой характеристикой полей выступает их напряжённость – векторная величина, численное значение которой определяется как отношение силы, действующей на пробный положительный заряд, к величине этого заряда.

Характерные физические свойства:

реагирует на присутствие заряженных частиц;
взаимодействует с магнитными полями;
является движущей силой по перемещению зарядов – как положительных ионов, таки отрицательных зарядов в металлических проводниках;
поддаётся определению только по результатам наблюдения за проявлением действия.

Оно всегда окружает неподвижные статичные (не меняющиеся со временем) заряды, поэтому получило название – электростатическое. Опыты подтверждают, что в электростатическом поле действуют такие же силы, как и в электрическом.

Электростатическое взаимодействие поля на заряженные тела можно наблюдать при поднесении наэлектризованной эбонитовой палочки к мелким предметам. В зависимости от полярности наэлектризованных частиц, они будут либо притягиваться, либо отталкиваться от палочки.

Сильные электростатические поля образуются вблизи мощных электрических разрядов. На поверхности проводника, оказавшегося в зоне действия разряда, происходит перераспределение зарядов.

Вследствие распределения зарядов проводник становится заряженным, что является признаком влияния электрического поля.

Носители зарядов и их движение

При отсутствии электрического поля свободные точечные заряды пребывают в равновесии. Они осуществляют колебания, взаимодействуя между собой и с ионами такого же, либо противоположного знака. Однако картина равновесия вмиг нарушается при попадании металла в электрическое поле. На заряженном проводнике возникает электрическое смещение.

Под действием кулоновских сил происходит перераспределение электронов в металлическом теле. Перемещению зарядов способствует напряжённость поля, действующая на носители заряженных частиц разных знаков, но в разных направлениях.

В результате этого воздействия заряженные частицы устремляются в противоположные стороны. Точнее, в металлах происходит только перемещение электронов, которые скапливаются на поверхности с одной стороны.

Положительные ионы, связанные атомными силами кристаллической решётки не перемещаются, но поскольку электроны устремились в одну сторону, то на другой стороне проводника преобладают дырки (положительно заряженные ионы) (см. рис. 1). Таким образом, можно утверждать, что электроны и положительные ионы под действием электрического поля распределяются в противоположных направлениях на поверхности тел. То есть, заряды стремятся к равновесному распределению.

Рис. 1. Распределение зарядов в проводнике

Процесс распределения частиц продолжается до тех пор, пока не уравновесится их взаимодействие внешних и внутренних сил. То есть, пока сумма напряжённостей внешнего электрического поля не уравняется с внутренней напряжённостью. Данный процесс длится доли секунды. Если плотность энергии не меняется, а металл остаётся в спокойствии, то равновесие сил является константой.

Учитывая направления внешних векторов напряженности и внутренних сил, действующих на проводник, можно записать:

Результирующий вектор напряженности

Нулевое значение напряжённости поля означает, что внутренний потенциал тела компенсируется действием внешних сил:

Если в электрическое поле поместить металлический шар, то все статическое электричество на его поверхности будет иметь одинаковый потенциал. Такие поверхности получили название эквипотенциальных поверхностей. Заряды, скопившиеся под действием сил напряжённости поля, называются индуцированными или избыточными. Наличие избыточных зарядов характерно для всех типов проводников, оказавшихся в электрическом поле.

Рассуждения, приведённые выше, справедливы также для веществ со свободными ионами разных знаков (растворы солей и кислот). В результате такого распределения заряды также располагаются на противоположных концах токопроводящего тела. При этом равенство, записанное выше, сохраняется.

Рис. 2. Выводы

Ещё одно важное свойство проводников: при сообщении им дополнительных зарядов, собственные заряженные частицы распределяются так, чтобы восстановилось равновесие. Например, при добавлении отрицательных зарядов, последние будут противодействовать избыточным электронам, стремясь занять их место на поверхности тела. Если же создать условия для отвода избыточных заряженных частиц (при сохранении притока новых), например, заземлить кондуктор, то возникнет электрический ток

Причём перемещение заряженных частиц будет проходить по поверхности металла, но не внутри его, как можно было бы ожидать

Если же создать условия для отвода избыточных заряженных частиц (при сохранении притока новых), например, заземлить кондуктор, то возникнет электрический ток. Причём перемещение заряженных частиц будет проходить по поверхности металла, но не внутри его, как можно было бы ожидать.

Классификация

Электрические поля бывают двух видов: однородные и неоднородные.

Однородное электрическое поле

Состояние поля определяется пространственным расположением линий напряжённости. Если векторы напряжённости идентичны по модулю и они при этом сонаправлены во всех точках пространства, то электрическое поле – однородно. В нём линии напряжённости расположены параллельно.

В качестве примера является электрическое поле, образованное разноимёнными зарядами на участке плоских металлических пластин (см. рис. 2).

Рис. 2. Пример однородности

Неоднородное электрическое поле

Чаще встречаются поля, напряжённости которых в разных точках отличаются. Линии напряжённости у них имеют сложную конфигурацию. Простейшим примером неоднородности является электрический диполь, то есть система из двух разноимённых зарядов, влияющих друг на друга (см. рис. 3). Несмотря на то, что векторы напряжённости электрического диполя образуют красивые линии, но поскольку они не равны, то такое поле неоднородно. Более сложную конфигурацию имеют вихревые поля (рис 4). Их неоднородность очевидна.

Рис. 3. Электрический диполь

Рис. 4. Вихревые поля

Использование

Изучение свойств электрического поля открыло перед человечеством огромные возможности. Способность поля перемещать электроны в проводнике позволила создавать источники тока.

На свойствах электрических полей создано различное оборудование, применяемое в медицине, химической промышленности, в электротехнике. Разрабатываются приборы, применяемые в сфере беспроводной передачи энергии к потребителю. Примером могут послужить устройства беспроводной зарядки гаджетов. Это пока только первые шаги на пути к передачи электричества на большие расстояния.

Сегодня, благодаря знаниям о свойствах полевой формы материи, разработаны уникальные фильтры для очистки воды. Этот способ оказался дешевле, чем использование традиционных сменных картриджей.

К сожалению, иногда приходится нейтрализовать силы полей. Обладая способностью электризации предметов, оказавшихся в зоне действия, электрические поля создают серьёзные препятствия для нормальной работы радиоэлектронной аппаратуры. Накопленное статическое электричество часто является причиной выхода из строя интегральных микросхем и полевых транзисторов.

Воздействие поля на заряды

При воздействии полей предполагается, что в полную силу входят магнитные и электрические составляющие. Она выражается в так называемой формуле по силе Лоренца:

F = qE + qv x B

Своим значением наделён каждый элемент в этом определении напряжённости электрического поля, формула без них не будет точной:

Q – обозначение заряда.
V – скорость.
B – вектор относительно магнитной индукции. Это основная характеристика, присущая магнитному пространству. Без неё измерять нельзя.

Вам это будет интересно Применение переменного тока в электрических сетях

Косой крест применяют для обозначения векторного произведения. Единицы измерения для формулы – СИ. Заряды тоже становятся частью общей системы.

Специальный прибор

Новые значения – более общие по сравнению с формулой, чьё описание приведено ранее. Причина – в том, что частица под воздействием сил.

Обратите внимание. Предполагается, что частица в этом случае – точечная

Но благодаря этой формуле просто определить воздействие на тела вне зависимости от текущей формы. При этом распределение зарядов и токов внутри не имеет значения. Главное – уметь рассчитывать E и B, чтобы применять формулу правильно. Тогда проще проводить и определение напряжённости поля, формулы с другими цифрами.

Как изобразить электрическое поле единичного заряда

Пусть неподвижный положительный точечный заряд создает в пространстве, окружающем его, электрическое поле. Нарисуем несколько векторов напряженности этого поля.

Красной точкой на рисунке обозначен заряд. А черным цветом обозначены точки, в которые помещали пробный заряд и измеряли поле.

Рис. 12. Можно изображать поле неподвижного заряда, располагая в пространстве векторы напряженности

По длине векторов можно сделать вывод, чем ближе к заряженному телу расположен пробный заряд, тем сильнее на него действует поле. Увеличив же расстояние между заряженным телом и пробным зарядом, заметим, что действие поля уменьшится.

Изображаем неоднородное электрическое поле силовыми линиями

Как видно, мы можем изобразить поле с помощью нарисованных в различных точках векторов напряженности. Однако, есть более удобный способ.

Присмотревшись к рисунку, можно заметить, что векторы напряженности, окружающие заряд, располагаются на некоторых прямых. Эти прямые обозначены пунктирными линиями на рисунке. Из называют линиями электрического поля, или линиями напряженности.

Примечание: Изображать электростатическое поле удобнее не с помощью векторов, а с помощью линий напряженности.

Если заряд единственный, а поблизости от него других зарядов нет, то его поле изображают радиально расходящимися во все стороны линиями.

Рис. 13. Набор силовых линий одиночного точечного заряда, это неоднородное поле

Линии положительных зарядов направлены от них, а линии отрицательных зарядов – к этим зарядам, так же, как векторы напряженности.

Мы помним, что вектор напряженности описывает силу, с которой поле, созданное зарядом может действовать на другие заряды. Поэтому, линии напряженности, так же, часто называют силовыми линиями поля.

Как выглядит поле двух взаимодействующих зарядов

Рассмотрим теперь поле взаимодействующих зарядов — положительного и отрицательного.

Рис. 14. Неоднородное поле двух точечных взаимодействующих зарядов

Как видно, линии взаимодействующих зарядов искривляются и, их конфигурация искажается.

Мы знаем, что поле одного точечного заряда неоднородное. Поле двух взаимодействующих зарядов, так же, неоднородное.

Теперь проведем обобщение, на рисунке неоднородное поле изображают:

либо прямыми линиями, радиально расходящимися во все стороны от одиночного заряда, либо
кривыми линиями, для взаимодействующих зарядов.

По мере удаления от зарядов расстояние между линиями будет увеличиваться. Чем дальше линии располагаются одна от другой в некоторой области пространства, тем слабее поле в этой области.

12 Разность потенциалов

Разностью потенциалов между точками 1 и 2 называется работа, совершаемая силами поля при перемещении единичного положительного заряда по произвольному пути из точки 1 в точку 2. для потенциальных полей эта работа не зависит от формы пути, а определяется только положениями начальной и конечной точек

потенциал определен с точностью до аддитивной постоянной. Работа сил электростатического поля при перемещении заряда q по произвольному пути из начальной точки 1 в конечную точку 2 определяется выражением

Практической единицей потенциала является вольт. Вольт есть разность потенциалов между такими точками, когда при перемещении одного кулона электричества из одной точки в другую электрическое поле совершает работу в один джоуль.

1 и 2 — бесконечно близкие точки, расположенные на оси х, так что Х2 — х1 = dx.

Работа при перемещении единицы заряда из точки 1 в точку 2 будет Ех dx. Та же работа равна . Приравнивая оба выражения, получим

— градиент скаляра

Градиент функцииесть вектор, направленный в сторону максимального возрастания этой функции, а его длина равна производной функциив том же направлении. Геометрический смысл градиента– эквипотенциальные поверхности ( поверхности равного потенциала) поверхность, на которой потенциал остается постоянным.

13 Потенциал зарядов

Потенциал поля точечного заряда q в однородном диэлектрике. — электрическое смещение точечного заряда в однородном диэлектрикеD –вектор электрической индукции или электрического смещения

В качестве постоянной интегрирования следует взять нуль, чтобы при потенциал обратился в ноль, тогда

Потенциал поля системы точечных зарядов в однородном диэлектрике.

Используя принцип суперпозии получаем:

Потенциал непрерывно распределенных электрических зарядов.

— элементы объема и заряженных поверхностей с центрами в точке

— в случае если диэлектрик неоднороден, то интегрирование надо распространить и на поляризационные заряды. Включение таких

зарядов автоматически учитывает влияние среды, и величину вводить не надо

14 Электрическое поле в веществе

Электрическое поле в веществе. Вещество, внесенное в электрическое поле, может существенно изменить его. Это связано с тем, что вещество состоит из заряженных частиц. В отсутствие внешнего поля частицы распределяются внутри вещества так, что создаваемое ими электрическое поле в среднем по объемам, включающим большое число атомов или молекул, равно нулю. При наличии внешнего поля происходит перераспределение заряженных частиц, и в веществе возникает собственное электрическое поле. Полное электрическое поле складывается в соответствии с принципом суперпозиции из внешнего поля и внутреннего поля , создаваемого заряженными частицами вещества. Вещество многообразно по своим электрическим свойствам. Наиболее широкие классы вещества составляют проводники и диэлектрики. Проводник — это тело или материал, в котором электрические заряды начинают перемещаться под действием сколь угодно малой силы. Поэтому эти заряды называют свободными. В металлах свободными зарядами являются электроны, в растворах и расплавах солей (кислот и щелочей) — ионы. Диэлектрик — это тело или материал, в котором под действием сколь угодно больших сил заряды смещаются лишь на малое, не превышающее размеров атома расстояние относительно своего положения равновесия. Такие заряды называются связанными. Свободные и связанные заряды. СВОБОДНЫЕ ЗАРЯДЫ 1) избыточные электрич. заряды, сообщённые проводящему или непроводящему телу и вызывающие нарушение его электронейтральности. 2) Электрич. заряды носителей тока. 3) положит. электрич. заряды атомных остатков в металлах. СВЯЗАННЫЕ ЗАРЯДЫ Электрич. заряды частиц, входящих в состав атомов и молекул диэлектрика, а также заряды ионов в кристаллич. диэлектриках с ионной решёткой.

Презентация на тему Тема Проводники и диэлектрики в электрическом поле Транскрипт

Тема: «Проводники и диэлектрики в электрическом поле»

Проводники Проводниками называются такие материалы, в которых имеются свободные носители электрических зарядов.

Заряд внутри проводника По принципу суперпозиции полей напряжённость внутри проводника равна нулю. Следовательно, поток напряженности через любую замкнутую поверхность внутри проводника равен нулю. Значит, и заряд внутри этой поверхности равен нулю.

Проводящая сфера A r1r1 r2r2 S1S1 S2S2 Докажем, что напряжённость поля в любой точке внутри сферы равна нулю. Возьмём произвольную точку А и построим два симметричных конуса с одинаковыми малыми углами при вершине, как показано на рисунке.

На поверхности сферы конусы вырезают малые сферические участки и, которые можно считать плоскими. A r1r1 r2r2 S1S1 S2S2, или Конусы подобны друг другу, так как углы при вершине равны. Из подобия следует, что площади оснований относятся как квадраты расстояний и от точки А до площадок и соответственно. Таким образом,

Заряды площадок равны A r1r1 r2r2 S1S1 S2S2 и Считая эти заряды точечными, найдём напряжённость, создаваемую в точке А:

Явление разделения разноимённых зарядов в проводнике, помещённом в электрическое поле, называется электростатической индукцией. Электростатическая индукция E

Эквипотенциальные поверхности Примерный ход эквипотенциальных поверхностей для определённого момента возбуждения сердца показан на рисунке. В электрическом поле поверхность проводящего тела любой формы является эквипотенциальной поверхностью. Пунктирные линии обозначают эквипотенциальные поверхности, цифры около них – величину потенциала в милливольтах.

Самыми известными электрическими рыбами являются электрический скат электрический угорьи

Диэлектрики Диэлектриками называются материалы, в которых нет свободных электрических зарядов. Существует три вида диэлектриков: полярные, неполярные и сегнетоэлектрики.

Поляризация диэлектриков Момент силы стремится повернуть диполь так, чтобы его ось была направлена по линии напряжённости поля. E

Напряжённость электрического поля внутри бесконечного пространства, полностью заполненного диэлектриком оказывается равной В среднем число диполей, ориентированных вдоль поля, больше, чем против поля. Поляризация диэлектриков

Физическая величина, равная отношению модуля напряжённости однородного электрического поля в вакууме к модулю напряженности электрического поля в однородном диэлектрике, заполняющем это поле, называется диэлектрической проницаемостью вещества: Е

Диэлектрическая проницаемость веществ Веществоε ε Газы и водяной пар Азот Водород Воздух Вакуум Водяной пар (при t=100 ºС) Гелий Кислород Углекислый газ Жидкости Азот жидкий (при t= –198,4 ºС) Бензин Вода Водород жидкий (при t= –252,9 ºС) Гелий жидкий (при t= –269 ºC) Глицерин 1,0058 1, , , ,006 1, , , ,4 1,9–2,0 81 1,2 1,05 43 Кислород жидкий (при t= –192,4 ºС) Масло трансформаторное Спирт Эфир Твердые тела Алмаз Бумага парафинированная Дерево сухое Лёд (при t= –10 ºС) Парафин Резина Слюда Стекло Титан бария Фарфор Янтарь 1,5 2,2 26 4,3 5,7 2,2 2,2–3,7 70 1,9–2,2 3,0–6,0 5,7–7,2 6,0–10, ,4–6,8 2,8

Конденсаторы Конденсатор электрический – система из двух или более электродов (обкладок), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок. E

Применение диэлектриков Диэлектрики используются: Диэлектрики используются: 1) в науке и технике как электроизоляционные материалы, как конденсаторные материалы 2) в вычислительной технике 3) в оптике.

Литература О. Ф. Кабардин «Физика. Справочные материалы». О. Ф. Кабардин «Физика. Справочные материалы». А. А. Пинский «Физика. Учебное пособие для 10 класса школ и классов с углублённым изучением физики». А. А. Пинский «Физика. Учебное пособие для 10 класса школ и классов с углублённым изучением физики». Г. Я. Мякишев «Физика. Электродинамика классы». Г. Я. Мякишев «Физика. Электродинамика классы». Журнал «Квант». Журнал «Квант».
