Схема электропроводки в квартире: разводка электрики для разных помещений

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

  • Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
  • Все точки соединения должны располагаться в распределительных коробках.
  • Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно. С помощью колодок с пружинами

Надежный контакт обеспечивается за счет пружины

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Установка розеток и выключателей

Перед монтажом и подключением розеток напряжение в доме снимают. Далее используют трехжильный провод и устанавливают розетку путем зажима фазного и нулевого кабеля. Защитную жилу присоединяют к соответствующему контакту. Те же действия выполняют в распределяющем щитке, подключая нужный провод, отходящий к розетке. Аналогично подключают нулевой и защитный кабель.

Если необходимо поставить несколько розеток, можно воспользоваться следующей схемой:

  • подключают первую розетку;
  • делают перемычки от силового контакта подключенной розетки к неподключенной;
  • те же действия выполняют с защитным контактом.

При подключении выключателя понадобится два провода без защитного кабеля. Его присоединяют непосредственно к осветительному прибору:

  • сначала определяются с фазным и нулевым проводком в распределительном щитке;
  • от нулевого контакта в щитке подключают один из выводов осветительного прибора;
  • от фазного контакта в распределительной коробке присоединяют ввод выключателя, который зачастую размещен сверху;
  • подключают провод к выводу выключателя и соединяют его с осветительным прибором.

С чего начать?

Идеальным считается ситуация прокладки эл. проводки в новостройке. Чистые стены без штукатурки, грамотный расчет инженерных сетей, отсутствие необходимости в проведении демонтажа значительно упрощают предстоящие работы.

Важно понимать, что никакие дополнительные линии, установка новых розеток, автоматических выключателей, монтажных коробок, распределительных щитов с более «высокими» характеристиками не могут гарантировать безопасность и надежность выполненной электрической сети

Изначально необходимо понимать существующий тип проводки. Традиционно для квартир, имеющих газоснабжение, проектировщики закладывают однофазную сеть. В последнее время ее используют для малогабаритного жилья с электрическими плитами. Вариант на самом деле не самый лучший, поскольку одновременное включение нескольких мощных потребителей провоцирует появление большой нагрузки на одном проводе.

Далее необходимо переходить к расчетам. В идеале следует предусмотреть все возможные электрические приборы, которые будут использоваться в квартире, в том числе и кухне.

Определившись с потребителями, можно переходить к подсчету общей потребляемой мощности. Сделать это достаточно просто, суммировав соответствующие параметры по каждому прибору, для чего достаточно взять стандартные значения из таблиц.

Относительно кухни, электрическая проводка в среднем может нести нагрузку от 5 до 12 кВт. Необходимо принять к сведению и учитывать в расчетах один важный момент, что одновременно устройства не будут работать. Поэтому нет смысла принимать за основу максимальную возможную нагрузку и «строить» избыточную проводку.

Характеристики квартирных АВ и УЗО

Сам распределительный щит подключается к электросчетчику. Подача тока в однокомнатную квартиру осуществляется от электрического щитка, который находится на лестничной площадке. Перед счетчиком монтируют еще квартирный АВ и квартирное УЗО. Их технические характеристики должны зависеть от общей мощности электроприборов, которые будут использоваться в квартире.

Однако есть один нюанс. Может быть так, что вы разместили в однокомнатной квартире такое количество приборов, мощность которых может равняться 6-8 киловаттам. Логично, что квартирные АВ и УЗО должны быть рассчитаны минимум на 37 ампер (8000 ватт / 220 вольт = 36,36 ампер).

Однако установка таких АВ и УЗО является нецелесообразной. Причиной этого является то, что большинство домов имеют старую электропроводку. Это означает то, что 20-30 лет назад на одну квартиру выделялось 1,3-2 киловатта, а не 8. Понятно, что если в квартире включить приборы с большей мощностью, то вас отключит электрический щиток, который размещается в подъезде.

Как отмечают профессиональные электрики, в большинстве случаев максимальная нагрузка на домовую проводку приборами с одной квартиры может составлять 4,3 киловатта. Такую мощность домовая проводка еще может выдержать.

Соответственно, эта цифра и является основной при осуществлении всех расчетов и подбора квартирного автоматического выключателя, УЗО, а также вводного провода.

В тех случаях, когда мощность включенных приборов будет больше 4,3 киловатта, придется некоторые из них выключать самостоятельно. В противном случае главный автомат отключит всю квартиру.

В итоге квартирный АВ должен быть рассчитанным на 25-32 ампера. Количество ампер зависит от площади однокомнатной квартиры. Для малых квартир можно взять АВ на 25 ампер. При этом следует учитывать запас по току, который должен колебаться от 1,3 до 1,5. Квартирное УЗО должно быть рассчитанным на 50А 30мкА.

Что касается вводного кабеля, который будет соединять этажный и квартирный распределительные щитки, то он также должен подбираться в зависимости от общей мощности электроприборов. Когда вы знаете эту цифру, то взглянув в таблицу ниже, можете определиться с поперечным сечением вводного кабеля.

В большинстве случаев вводный кабель для однокомнатной квартиры должен обладать сечением от 4 до 6-ти кв. миллиметров. Конечно, он должен быть медным и трехжильным.

Основные виды монтажа электропроводки

Монтаж электрических проводов и кабелей в квартире или в частном доме можно выполнять разными способами.

Виды электропроводки:

  1. Открытый. Применяется в случае невозможности использования скрытой проводки. Такую проводку еще можно встретить в старых помещениях квартир и домов. В настоящее время, данный тип монтажа используется только в качестве ретро проводки в частных домах.
  2. Скрытый. В этом случае, укладка проводов производится в стены. Данный вариант наиболее распространен в большинстве помещений.
  3. Комбинированный. Данный способ предусматривает укладку проводов в специальные рукава, короба или каналы, закрепляемые на поверхностях стен. Больше всего этот тип прокладки подходит для административных и офисных помещений, позволяя в короткие сроки обеспечить электропитание.

Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

  1. Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
  2. Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
  3. Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
  4. Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.

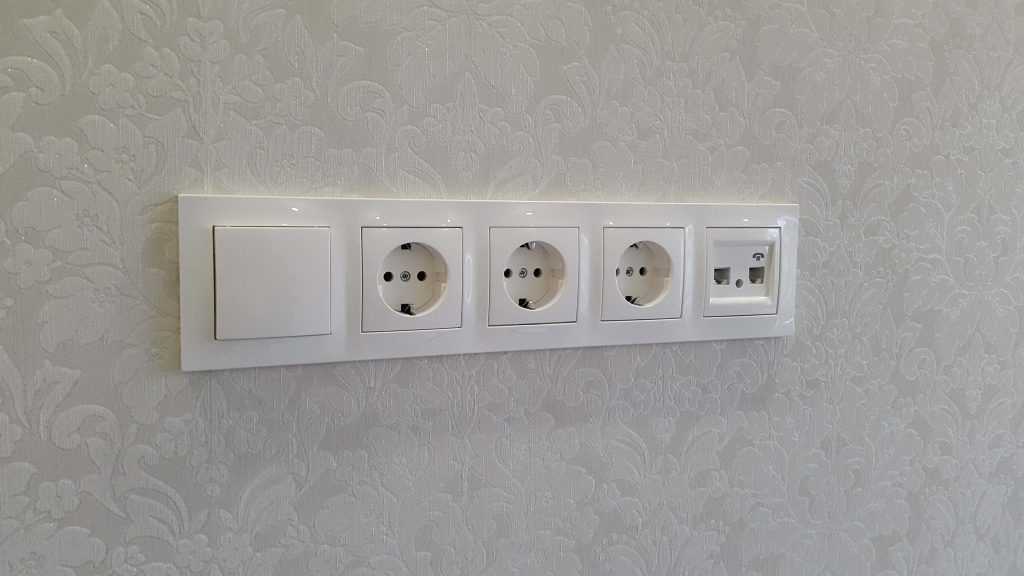

  5. Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
  6. Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.

Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

Как проложить электропроводку в полу и на потолке

В том случае, если вы будете делать у себя подвесной или натяжной потолок, проводку на потолке можно произвести и кратчайшим путём, ведь сверлить потолок не придётся. Кабель может быть любым, но лучше всего использовать NYM – он имеет тройную изоляцию и ему не нужна дополнительная защита – он не поддерживает горения. Если использовать кабели ВВГ или ВВГнг, то им нужна ПВХ защита. Любой тип проводки крепится на дюбель-хомуты к основному потолку.

Под полом провода можно проложить также произвольным образом, в специальных защитных трубах или в ПВХ-гофре.

Ни на потолке, ни под полом, распределительные коробки располагаться не должны – каждый кабель должен идти от электрического щита сразу до потребителя энергии. Это требование связано с тем, что в случае повреждения такой коробки придётся снимать весь пол или убирать натяжной потолок – иных способов до неё добраться и починить её просто не существует.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

На чём основан монтаж электричества в панельных домах

В домах данного типа существуют панельные каналы, созданные на этапе производства на заводе. С помощью панельных каналов можно легко осуществить установку и замену проводки, при этом такие каналы есть только в определённых участках панелей.

Найти места можно, ориентируясь на места расположения розеток и выключателей: обычно они установлены так, где есть панельные каналы.

Иначе провести замену провода Вы не сможете, потому что в случае, когда каналы не были найдены, придётся деформировать панельную стену.

Повреждение стен всегда является нежелательной частью при монтаже и замене кабеля.

Для элементов систем освещения проводники проводятся в потолочных перекрытиях. Иногда в домах устанавливают потолочные багеты, где и располагаются кабели системы освещения.

При этом в отдельных частях дома и в разных домах провода могут быть размещены самым различным образом. Это происходит из-за того, что разные строители используют свои варианты монтажа проводки.

Обычно из-за этого система электрической проводки часто не соответствует требованиям по установке электрической проводки. Выключатели и розетки рабочие могут устанавливать совершенно по-разному, как и проводить провода в зависимости от своей фантазии.

По этой причине нужно проявлять осторожность, чтобы в процессе поиска кабеля не повредить его

Стараться не повредить кабель очень важно: повреждение кабеля приведёт не только к нарушению работы проводки, но и к возможному поражению током

Как правило, счётчики устанавливаются на лестничной площадке. Это делается из-за того, что установленный в квартире счётчик может сильно мешать из-за своих размеров и внешнего вида, хотя иногда его устанавливают и на стенах внутри дома.

От счётчика обычно прокалывают кабель к распределительному щитку.

Зачем нужен план внутренней электропроводки

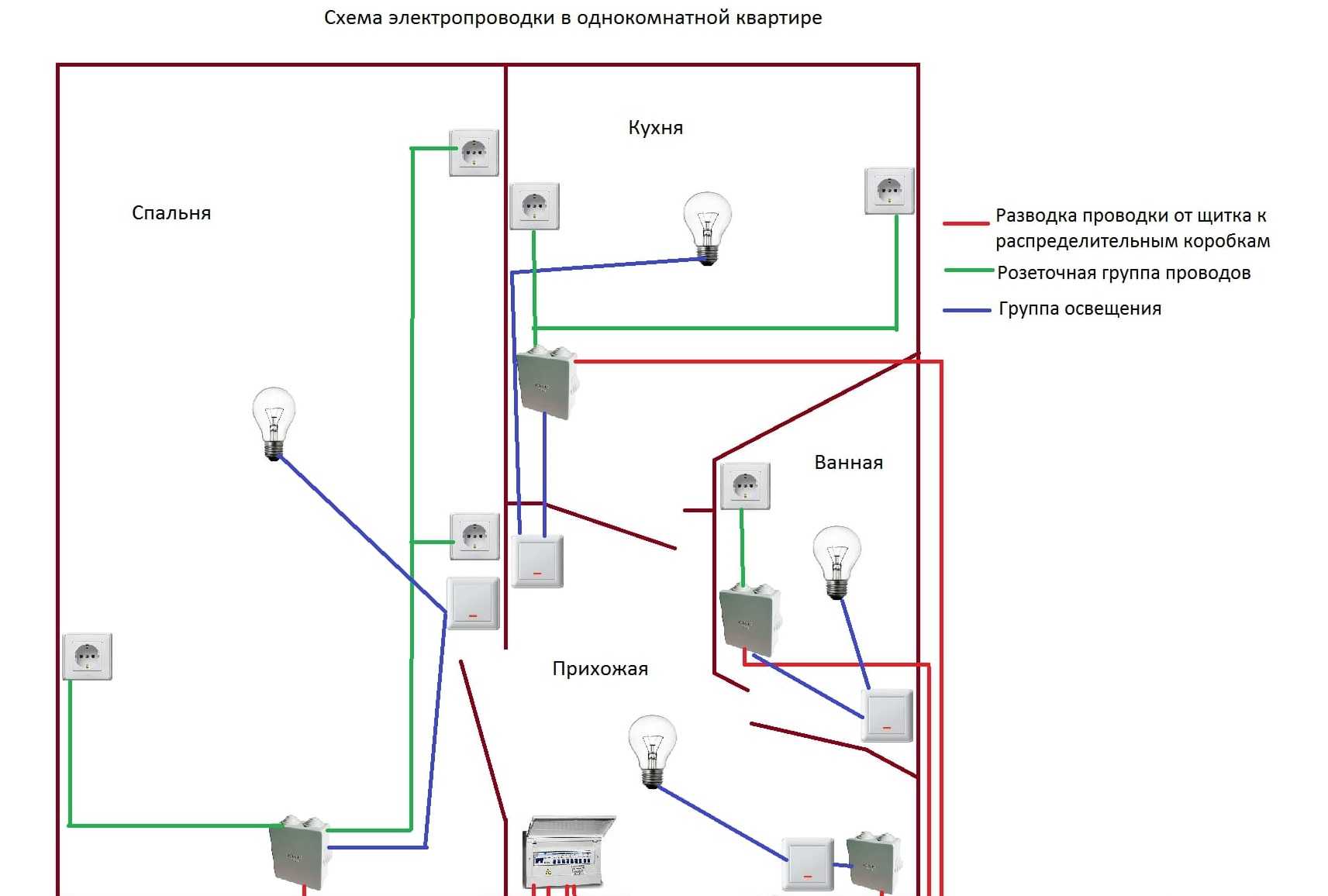

Детальный план или схема электропроводки — это полный чертеж, на котором изображены все элементы системы внутреннего электроснабжения жилого или другого объекта: разводка проводов или кабелей, распределительные коробки, защитные устройства, приборы контроля, выключатели, розетки и если необходимо контур заземления. Для каждого объекта, будь то квартира, дача или частный дом, разрабатывается собственный план, если он построен не по типовому проекту. Но в любом случае схема электропроводки необходима. Ее наличие дает следующие преимущества при выполнении монтажных работ.

  1. Имея в своем распоряжении подробный план электрической разводки, можно заблаговременно составить список необходимых для выполнения работ по монтажу электросети комплектующих, оборудования и материалов. Это позволит без спешки подобрать и закупить продукцию по оптимальным  ценам, что в итоге приведет к существенной экономии.
  2. Детальный план позволит реализовать оптимальное распределение мощностей сети. Чертеж наглядно покажет, где находятся узлы с наибольшей мощностью потребления электроэнергии, что позволит спланировать разводку так, чтобы исключить возможность перегрева проводов из-за излишней нагрузки. Такой подход обеспечит высокую пожарную безопасность сети в целом.

К тому же наличие предварительно разработанной схемы позволит четко спланировать монтажные работы и разбить их на этапы, что не даст забыть смонтировать тот или иной элемент системы.

Нормы размещения проводов

  1. Когда прокладываете провода, используйте вертикальное и горизонтальное направления, во всех случаях, кроме комбинированного монтажа. Тогда этим правиломруководствоваться необязательно.
  2. На участках с горизонтальной прокладкой соблюдайте расстояние между проводами и балками или карнизами на уровне 50-100 мм. Между потолком и прокладкой проводов должно оставаться, в свою очередь, примерно 150 мм.
  3. Между углами и вертикальной прокладкой проводов должно быть примерно 100 мм, и примерно столько же между проводкой и оконными, а также дверными проёмами. Плюс, не забывайте о том, что провода к металлическим конструкциям прикасаться не должны.
  4. Трубы ГВС и отопления должны иметь защиту в виде прокладок из асбеста. Либо пользуйтесь проводами, для изготовления покрытия которых был использован материал с хорошей теплостойкостью.
  5. Когда вы прокладывается провод в параллель трубе с газом или с содержанием любого другого горючего вещества, соблюдайте расстояние между трубой и прокладкой не менее 0,4 м.
  6. Запрещается прокладка проводов пучками в жилой квартире, а также с размером зазора менее 3 мм.
  7. Чтобы соединять жилы у проводов с заземлением или занулением следует использовать сварку.
  8. Чтобы подсоединить приборы к защитным проводам подойдёт соединение на болтах.
  9. Электрические плиты стационарного типа зануляются через отдельный проводник, который, в свою очередь, подсоединяется к проводнику сети электропитания, величина сечения которого должна полностью соответствовать величине сечения фазы.

Как выполнить группировку электропроводки

Проводку разделяют на группы для того, чтобы приборы использовались более безопасно.

Группирование помогает раздельно контролировать электричество отдельных устройств или групп потребителей. Это практично при проведении монтажных работ, можно обесточить одну группу для проведения работ, а другая группа будет в рабочем состоянии. Также и в чрезвычайном положении: отключится только та группа, с которой проблемы.

большие бытовые приборы и мощные устройства группируются единой линией с подключением в электрощите отдельного предохранителя. Это печки либо варочные панели, электрические духовые шкафы, посудомоечные аппараты, бойлеры, сплит-системы и прочее;

  • розеточные группы – в каждой комнате должна быть своя группировка. Гостиная отдельно, спальня, детская отдельно, офис и так далее;
  • кухня – здесь больше всего приборов, поэтому розетки в этом помещении должны быть отделены от всех;
  • свет – для него выполняется одна общая группа;
  • санузлы будут особо важными помещениями с точки зрения безопасности, потому что в них высокая влажность.

Стационарные бытовые приборы

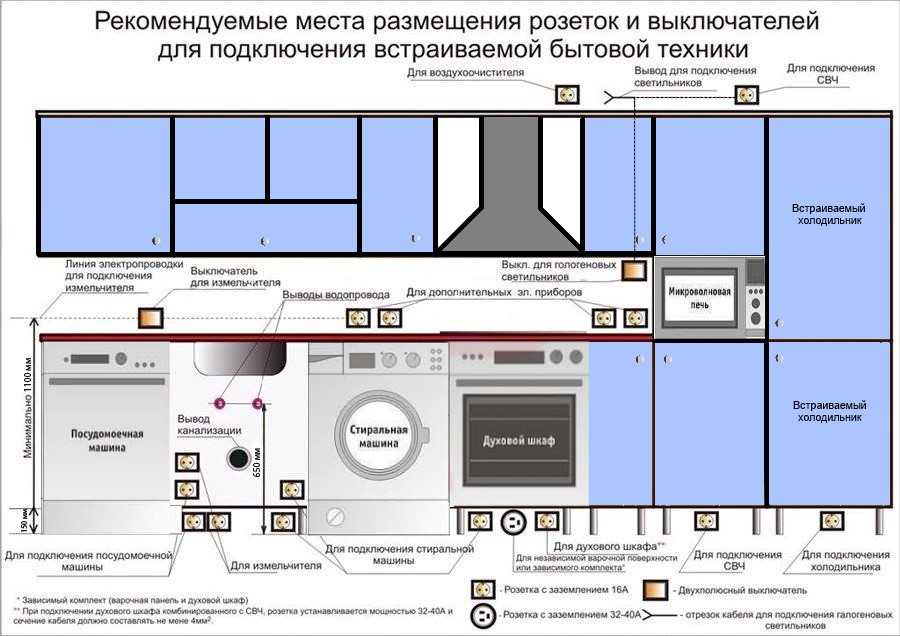

Мощная бытовая техника в основном находится в зоне кухни или туалета. Отдельное подсоединение кухонной группы нужно для выполнения монтажа. Если случится замыкание одного из приборов, то необходима замена. Чтобы не обесточивать сеть во всем помещении, можно отключить одну систему защиты, которая отвечает за стационарную технику.

Кухонная линия

По правилам, кухню считают самой мощной. Около 5–6 приборов всегда подключены в сеть, даже если не работают. В основном это машинки разного назначения, холодильники, плиты, микроволновки и прочее. У некоторых есть мини-грили, мясорубки, блендеры, мультиварки и другие устройства. В этом случае даже с одним мощным проводом не получится использовать все приборы.

Если на всей проводке будут подключены еще и осветительные группы или бойлер, то при подключении очередной техники сеть просто не выдержит таких перепадов и попросту отключится.

Осветительные группы

Осветительные группы обязательно отделяются от розеток. Они делятся по виду использования, мощности и прочее. В зависимости от числа желаемых люстр в квартире, осветительных групп может быть две или три.

Монтаж электропроводки во влажном помещении

В отношении бытовых приборов и проводу в санузле применяются важные правила, так как влажность – это всегда рискованно. Чтобы сеть была безопасной и правильно работала, при построении плана и ремонте разводки нужно учитывать ряд указаний:

  • Указание 1 – подключение распределительной коробки.
  • Указания 2 – установка розеток для приборов.
  • Указание 3 – место монтажа выключателя.
