История электроскоп, как он работает, чем он служит

Как это работает?

Электроскоп — это устройство, используемое для обнаружения статического электричества в близлежащих объектах, использующее явление разделения их внутренних пластин из-за электростатического отталкивания..

Статическое электричество может накапливаться на внешней поверхности любого тела путем естественной нагрузки или трения..

Электроскоп предназначен для обнаружения наличия этого типа зарядов, благодаря переносу электронов с сильно заряженных поверхностей на менее электрически заряженные поверхности. Кроме того, в зависимости от реакции ламелей это также может дать представление о величине электростатического заряда окружающего объекта..

Сфера, расположенная в верхней части электроскопа, служит приемником электрического заряда объекта исследования..

Приближая электрически заряженное тело ближе к электроскопу, оно будет получать тот же электрический заряд от тела; то есть, если мы подойдем к электрически заряженному объекту с положительным знаком, электроскоп получит тот же заряд.

Если электроскоп ранее был заряжен известным электрическим зарядом, произойдет следующее:

— Если тело имеет одинаковую нагрузку, металлические пластинки, которые находятся внутри электроскопа, отделятся друг от друга, так как оба будут отталкивать.

— Напротив, если предмет имеет противоположный заряд, металлические хлопья на дне бутылки останутся прикрепленными друг к другу..

Ламели внутри электроскопа должны быть очень легкими, чтобы их вес был сбалансирован действием электростатических сил отталкивания. Таким образом, отодвигая объект исследования от электроскопа, ламели теряют поляризацию и возвращаются в свое естественное состояние (закрыто)..

Как это электрически заряжено?

Факт зарядки электроскопа электрически необходим для того, чтобы можно было определить природу электрического заряда объекта, к которому мы подойдем к устройству. Если заряд электроскопа не известен заранее, будет невозможно определить, является ли нагрузка объекта такой же или противоположной нагрузке..

Перед зарядкой электроскопа он должен быть в нейтральном состоянии; то есть с равным количеством протонов и электронов внутри. По этой причине рекомендуется подключать электроскоп к земле перед выполнением зарядки, чтобы обеспечить нейтральность нагрузки устройства..

Разряд электроскопа можно осуществить, касаясь его металлическим предметом, так что последний разряжает электрический заряд, существующий внутри электроскопа, на землю..

Есть два способа зарядки электроскопа перед его испытанием. Ниже приведены наиболее важные аспекты каждого из этих.

По индукции

Он включает в себя зарядку электроскопа без установления прямого контакта с ним; то есть только при приближении к объекту, нагрузка которого известна принимающей сфере.

Сноски [ править ]

  1. ^ Гилберт, Уильям; Эдвард Райт (1893). О магнетитах и ​​магнитных телах . Джон Вили и сыновья. п. 79 .перевод П. Флери Моттелэя Уильяма Гилберта (1600) Die Magnete , Лондон
  2. ^ a b Флеминг, Джон Эмброуз (1911). «Электроскоп»  . В Чисхолме, Хью (ред.). Encyclopdia Britannica . 9 (11-е изд.). Издательство Кембриджского университета. п. 239.
  3. ^ a b Бейгри, Брайан (2007). Электричество и магнетизм: историческая перспектива . Вестпорт, Коннектикут: Greenwood Press. п. 33.
  4. ^ a b Дерри, Томас К .; Уильямс, Тревор (1993) . Краткая история технологии: с древнейших времен до 1900 года нашей эры . Дувр. п. 609. ISBN 0-486-27472-1.п. 609
  5. Перейти ↑ Elliott, P. (1999). «Авраам Беннет FRS (1749–1799): провинциальный электрик в Англии восемнадцатого века» . Примечания и отчеты Лондонского королевского общества . 53 (1): 61. DOI10.1098 / rsnr.1999.0063 . JSTOR 531928 . S2CID 144062032 .
  6. ^ Шервуд, Брюс А .; Рут В. Чабай (2011). Материя и взаимодействия (3-е изд.). США: Джон Уайли и сыновья. С. 594–596. ISBN 978-0-470-50347-8.
  7. ^ а б Каплан MCAT Physics 2010–2011 . США: Kaplan Publishing. 2009. с. 329. ISBN. 978-1-4277-9875-6. Архивировано из оригинала на 2014-01-31.
  8. ^ Пол Э. Типпенс, Электрический заряд и электрическая сила , презентация PowerPoint, стр. 27–28, 2009 г., S. Polytechnic State Univ. Архивировано 19 апреля 2012 года в Wayback Machine на сайте DocStoc.com.
  9. ^ Хендерсон, Том (2011). «Зарядные взаимодействия» . Статическое электричество, Урок 1 . Кабинет физики . Проверено 1 января 2012 .
  10. ^ Winn, Уилл Винн (2010). Введение в понятную физику. 3: Электричество, магнетизм и свет . США: Авторский дом. п. 20.4. ISBN 978-1-4520-1590-3.
  11. ^ a b c * (2001) «Электроскоп», Британская энциклопедия

Как сделать электроскоп

Для домашнего электроскопа понадобится проволока или гвоздь, фольга, любой прозрачный стеклянный сосуд. Лучше всего взять банку с крышкой.

Последовательность действий:

  1. В крышке необходимо проделать отверстие, в которое будет пролезать гвоздь или проволока. Для этого можно воспользоваться острой спицей, шилом или тонким сверлом.
  2. Нижнюю часть проволоки или гвоздя нужно загнуть в форме крючка и просунуть в отверстие крышки.
  3. На крючке гвоздя или проволоки размещается полоска папирусной бумаги или фольга.
  4. Чтобы электроскоп был восприимчивее к самым маленьким зарядом, необходимо свободный конец гвоздя или проволоки скрутить в улитку или сделать шарик из фольги.
  5. После банка закручивается крышкой. Электроскоп готов к использованию.

При проведении опытов в такой области, как электростатика, нельзя обойтись без самого примитивного оборудования. Некоторое можно сделать своими руками. К таким приборам относится и электроскоп. Как сделать в домашних условиях такое оборудование?

Историческое значение

Исторический электроскоп с золотой фольгой

Открытие радия и полония удалось Марии и Пьеру Кюри с помощью простого электроскопа. Это не показывает непосредственно ионизирующее излучение , но скорость разряда увеличивается за счет ионизирующего излучения и связанного с ним увеличения проводимости воздуха. Это позволяет сделать выводы о радиоактивности . Это принцип z. Б. используется в дозиметрах .

Измерения электричества в воздухе (напряженность поля в атмосфере, с грозой или без нее), а также эксперименты с ультрафиолетовым излучением проводились с помощью электрометров.

Электричество и магнетизм

Электричество известно с давних времён, но иных сведений, кроме признания существования, о явлении не приводилось. Узнали лишь, что статический заряд удаётся получить трением, и дело застопорилось. Сложно сказать, что открыто раньше, но геологи считают, что магнетизм известен людям по крайней мере с V века до нашей эры. Находки указывают, что намагниченные куски породы использовались в неизвестных целях на территории современной Турции.

Известно, что систематизация данных по магнетизму началась раньше. Первопроходцем стал известный ныне, благодаря единственному документу, Перегрин. В 1269 году он написал манускрипт, где описал и систематизировал данные по магнитам, предложил методику ориентации для путешественников в пространстве. С латинского «перегринус», «пилигрим» – путешественник. Уже в первые века нашей эры свойство магнита активно эксплуатировалось китайскими мореходами. Перегрин вскрывал ряд свойств:

  1. Магнит всегда располагается по направлению с севера на юг. Следовательно, обнаруживает два полюса. Одноименные отталкиваются, а разноимённые притягиваются.
  2. Если магнит разломить пополам, получается два совершенно отдельных куска, обладающие в полной мере свойствами первоначального. Получить полюс по отдельности простыми средствами не получится.

Что касается электричества, физики отдают несомненный приоритет Гильберту. Этот человек создал трактат, где собрал и систематизировал имеющиеся данные, много экспериментировал самостоятельно. Гильберт, по странному совпадению занялся сравнением магнетизма и электричества. К 1600 году никто не задумывался о связи материй и ничего не мог доказать. Гильберт установил, что электричество – в его понимании – считается слабой субстанцией: заряд легко смывается водой, экранируется и характеризуется малой силой взаимодействия

Для теории и будущих поколений сделал важное наблюдение:

  • Магнитный шар из руды – Гильберт назвал его Тереллой – ведёт себя подобно Земному в смысле действия на стрелку компаса.
  • Электрическое взаимодействие распространяется по прямой. Следовательно, Гильберт оказался первым, кто правильно охарактеризовал силовые линии поля.

Два века понадобилось человечеству, чтобы подобный эффект обнаружить в проводе с током. Сказанное приводит к выводу, что исследования тормозились, вдобавок к инквизиции, отсутствием генератора электричества – не с чем проводить эксперименты. Тереть янтарь шерстью утомительно и малоэффективно. Иллюстрации Гильберта (см. рис.) подтолкнули исследователей к изучению структуры силовых линий, что в будущем помогло объяснить поведение диэлектриков и проводников в магнитном поле.

Гильберту приписывают первую систематизации материалов. Он искал вещества, демонстрирующие способности к электризации, составил списки отличающихся. В последний класс попало большинство металлов, в первый – диэлектрики. Сегодня установлено, что статический заряд распределить возможно практически на любом теле. Но трением приобретают необычные свойства преимущественно диэлектрики. Таким образом, Гильберт первым систематизировал материалы, хотя на момент 1600 года не смог дать удовлетворительные объяснения.

Считается, что первый электростатический генератор изобрёл Отто фон Герике. Серный шар, вращающийся на железной оси, натирали ладонями, наблюдая искры электрического разряда. Герике обнаружил перераспределение статического электричества по поверхности различных тел. На основе созданного генератора стали ставить опыты, к середине XVIII века материалы оказались поделены на классы (проводники и диэлектрики) и по знаку получаемого трением заряда. Появилось смоляное (отрицательное) и стеклянное (положительное) электричество.

Дальнейшие эксперименты позволили при помощи крутильных весов (на тонкой нити) установить закон притяжения и отталкивания между зарядами. Это сделал Шарль Кулон. Он описал количественно силу взаимодействия, подтвердив предположение Гильберта о линейности силовых линий электрических зарядов. На это ушло без малого два века. Закон Кулона позволил учёным дать первые объяснения касательно поведения диэлектриков и проводников в электрическом поле. Уже тогда присутствовало любопытное приспособление, способное удивить и скептика…

Электроскоп

Рис. 1. Электроскоп содержит металлический стержень, к которому с одной стороны прикреплена чаша, а с другой – две полоски бумаги. Некоторые электроскопы снабжены шкалой

Устроен прибор так. Металлический стержень вертикально входит в металлический корпус (рис. 1).

К стержню с одной стороны присоединена чаша, изготовленная из металла. Чаша находится в верхней части стержня, за пределами корпуса электроскопа.

А к другому концу стержня, находящемся внутри корпуса, присоединены две тонкие полоски бумаги.

Между стержнем и корпусом находится пробка из пластмассы. Она не дает заряду со стержня стекать на корпус.

В корпусе с двух сторон присутствуют стеклянные окошки, чтобы можно было наблюдать за поведением бумажных полосок.

Так же, в корпус встроена шкала с делениями. Она помогает оценивать углы, на которые бумажные полоски расходятся.

Некоторые электроскопы имеют боле простую конструкцию (рис. 2). В них стержень с листочками помещается в стеклянную колбу. Шкала в таких простейших приборах не предусмотрена.

Рис. 2. Самодельный электроскоп не содержит шкалы, металлический стержень с полосками бумаги помещен в стеклянную колбу

Для чего это??

Электроскопы используются, чтобы определить, является ли тело электрически заряженным, и различить, имеет ли оно отрицательный заряд или положительный заряд. В настоящее время электроскопы используются в экспериментальной области, чтобы наглядно продемонстрировать с их помощью обнаружение электростатических зарядов в электрически заряженных телах..

Некоторые из наиболее важных функций электроскопов следующие:

— Обнаружение электрических зарядов в близлежащих объектах. Если электроскоп реагирует на приближение тела, то это потому, что последний электрически заряжен.

— Различение типа электрического заряда, которым обладают электрически заряженные тела, при оценке открытия или закрытия металлических пластин электроскопа в зависимости от начального электрического заряда электроскопа.

— Электроскоп также используется для измерения излучения окружающей среды в случае наличия радиоактивного материала из-за того же принципа электростатической индукции..

— Это устройство также можно использовать для измерения количества ионов, присутствующих в воздухе, путем оценки скорости заряда и разряда электроскопа в контролируемом электрическом поле..

Сегодня электроскопы широко используются в лабораторных условиях в школах и университетах, чтобы продемонстрировать учащимся различных уровней образования использование этого устройства в качестве детектора электростатического заряда..

Общие сведения о приборе

В быту довольно часто можно столкнуться с таким явлением, как наэлектризованность. Она возникает в результате определённых действий с двумя разнородными предметами. Это может быть трение, придавливание, наматывание, раскалывание. В результате таких действий, с физической точки зрения, происходит нарушение внутриатомного равенства из-за перераспределения отрицательно заряженных частиц — электронов.

Изучением распределения электрических зарядов занимается электростатика. Считается, что первым обнаружил способность веществ взаимодействовать между собой после трения Фалес Милетский. Он выяснил, что если потереть шерсть о янтарь, то последний начинает притягивать к себе различные малые тела, например, кусочки бумаги, пылинки. Природу явления на то время греческий философ объяснить не смог.

В 1600 году Уильям Гилберт занялся изучением этого явления и ввёл понятие «электричество». А через 63 года Отто фон Герике создал устройство, с помощью которого обнаружил, что тела могут не только притягиваться, но и отталкиваться. Дальнейшие опыты подтвердили его эксперимент. Так, в 1733 году Дюфе разделил электричество на два типа:

  • стеклянное;
  • смоляное.

Прибор, позволяющий не только наблюдать взаимодействие элементарных частиц, но и оценить их значение, сконструировал французский инженер Шарль Кулон. Его измеритель, собранный в 1784 году, был довольно чувствительным и получил название «крутильные весы». Конструкция устройства состояла из изолируемого стержня, подвешенного на упругой нити в прозрачной закрытой ёмкости. По диаметру колбы была нанесена шкала, а нить закреплялась к сфере. Поднося к шару различные наэлектризованные предметы, инженер определял, на какую величину отклоняется стержень.

Весы Кулона в дальнейшем были усовершенствованы. Вместо них, сегодня используют точные электронные устройства с логическими микросхемами. Но перед их изобретением появились такие приборы, как электроскоп и электромер. Это довольно простые устройства, используемые чаще всего в учебных заведениях при объяснении взаимодействия зарядов.

Инструкция для применения в домашних условиях

  1. В крышке банки проделайте маленькое отверстие, чтобы можно было пропихнуть в него проволоку или гвоздь.
  2. Нижнюю часть гвоздя или проволоки загните крючком и просуньте в отверстие.
  3. На загнутом конце проволоки закрепите полоску папирусной бумаги или фольги.
  4. Чтобы повысить емкость прибора, верхнюю часть гвоздя или проволоки нужно свернуть спиралью, или надеть на нее пластиковый шарик обернутый фольгой.
  5. Банк закройте крышкой и ваш собственный электроскоп, сделанный своими руками, готов к использованию.

Чтобы узнать работает ли наш прибор, необходимо к медной проволоке поднести наэлектризованный предмет, к примеру, расческу, в это время должны будут приподняться лепестки фольги. Чем больше заряд, чем сильнее они оттолкнуться друг от друга. Также можете прикоснуться пальцем, лепестки также должны чуть-чуть отталкиваться, поскольку через нас протекает электрический заряд.

Электроскоп способен определить мельчайший электрический заряд. В данной статье рассказывается, как создать с подручных средств этот прибор. Принцип действия электроскопа базируется на законе отталкивания одноименных зарядов один от другого. У нас в качестве этих тел мы можем использовать листики бумаги или же полоски фольги на ваше усмотрение.

Зарядка электроскопа

Наличие электрической зарядки прибора требуется для определения природы импульса исследуемого предмета, куда подносят оборудование. Если заряд электрометра предварительно не узнать, то не получится определить, является ли нагрузка на теле такой же либо она противоположна.

Перед зарядом оборудования оно должно находиться в нейтральном состоянии — быть внутри с одинаковым количеством электронов и протонов. Поэтому, перед тем как заряжать, необходимо установить устройство на пол и подключить электрометр к заземлению, так можно обеспечить нейтральность нагрузки прибора. Разрядку оборудования можно произвести, если прикоснуться к нему металлическим предметом.

Существует несколько способов зарядки прибора перед проведением испытаний:

  1. По контакту. За счет прикосновения к принимающей сфере оборудования непосредственно предмета, заряд которого известен.
  2. По индукции. Этот способ подразумевает зарядку электрометра без установления непосредственного контакта с прибором, то есть лишь во время приближения к предмету.

Проводник

Иная картина сложится с проводниками. Если проводники электрического тока внести в электростатическое поле, в нем возникнет кратковременный ток, так как действующие на свободные заряды электрические силы будут способствовать возникновению движения. Но также всем известен закон термодинамической необратимости, когда любой макропроцесс в замкнутой системе и движение должны в итоге закончиться, а система уравновеситься.

Проводник в электростатическом поле — это тело из металла, где электроны начинают движение против силовых линий и начнут накапливаться слева. Проводник справа потеряет электроны и получит положительный заряд. При разделении зарядов он обретет свое электрическое поле. Это называется электростатической индукцией.

Внутри проводника напряженность электростатического поля нулевая, что легко доказать, двигаясь от обратного.

Как работает электроскоп?

Теперь вы знаете конструкцию электроскопа. Но как именно работает электроскоп? Для этого нам понадобятся знания о электростатической индукции и отталкивании одноименных электрических зарядов. Рассмотрим эти явления ниже.

Электростатическая индукция (электризация через влияние).

Чтобы объяснить суть электростатической индукции, представьте, что перед вами два металлических стержня (см. рисунок 2). Один из двух стержней не заряжен, а другой несет положительный заряд.

Теперь мысленно возьмите в руку положительно заряженный металлический стержень. Что произойдет, если вы используете этот заряженный стержень, чтобы приблизиться к незаряженному металлическому стержню, не касаясь его? Положительные заряды в заряженном стержне притягивают отрицательные заряды и отталкивают положительные заряда в незаряженном стержне. Поскольку два металлических стержня не соприкасаются, никакие носители отрицательного заряда не могут «перескочить» с незаряженного стержня на заряженный. Это означает, что правый конец незаряженного стержня заряжен положительно, а левый — отрицательно, но в целом металлический стержень остается незаряженным. Этот тип переноса заряда называется электростатической индукцией.

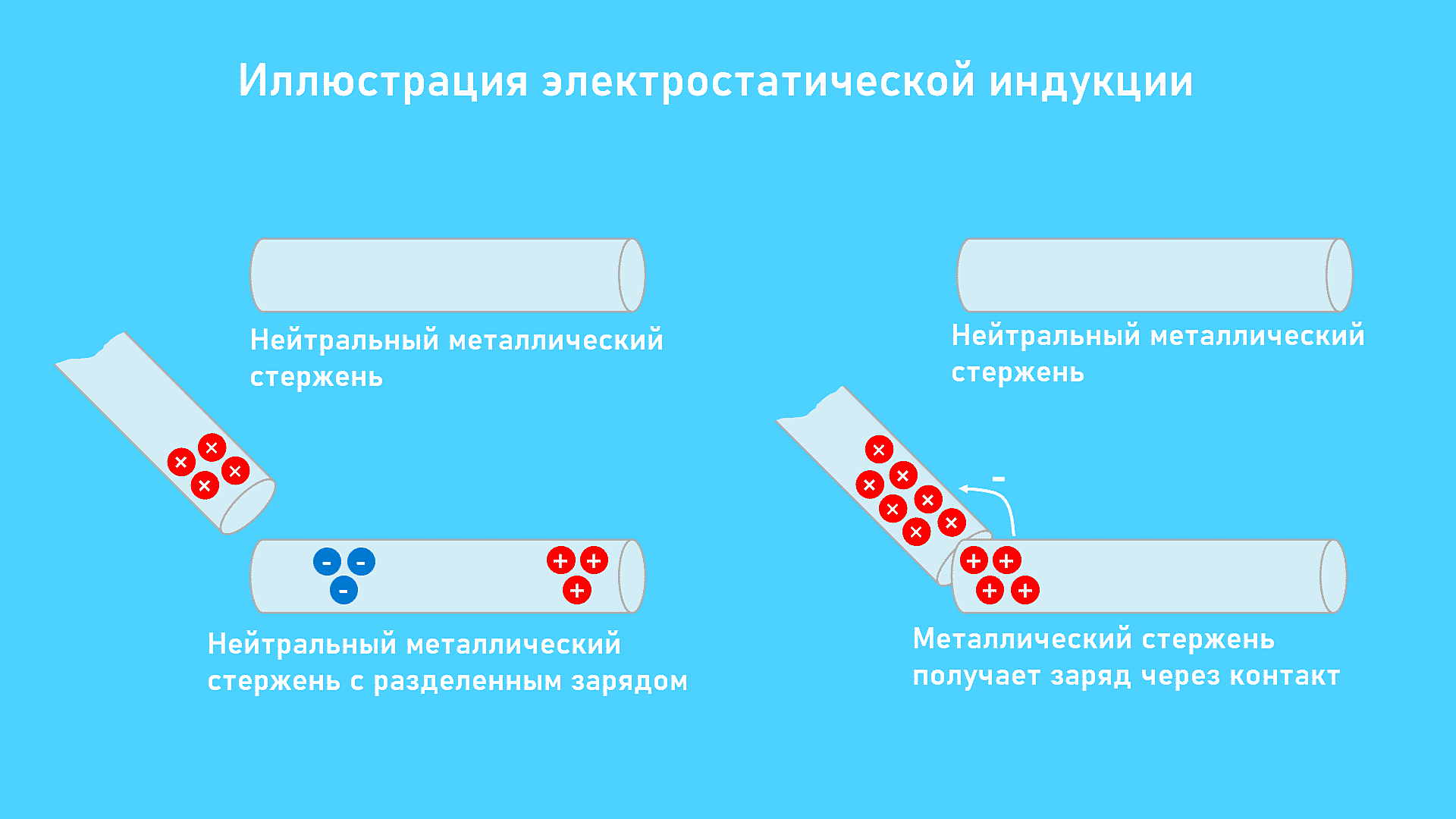

Рис. 2. Иллюстрация электростатической индукции (слева) и передачи заряда через контакт (справа)

Закон Кулона.

На данный момент не хватает только ответа на вопрос, почему одноименные заряды отталкиваются друг от друга и как эти два явления (электростатическая индукция и отталкивание одноименных зарядов) объясняют принцип работы электроскопа.

Тот факт, что одноименные заряды отталкивают друг друга, был экспериментальным наблюдением. Шарль Огюстен де Кулон смог вывести математическую зависимость для силы, действующей между двумя зарядами на определенном расстоянии, путем эксперимента с вращающимися весами. Эта математическая зависимость называется законом Кулона (сила называется — силой Кулона)

Как формулируется этот закон, — для данной статьи не важно. Важно лишь то, что одноименные заряды отталкиваются друг от друга

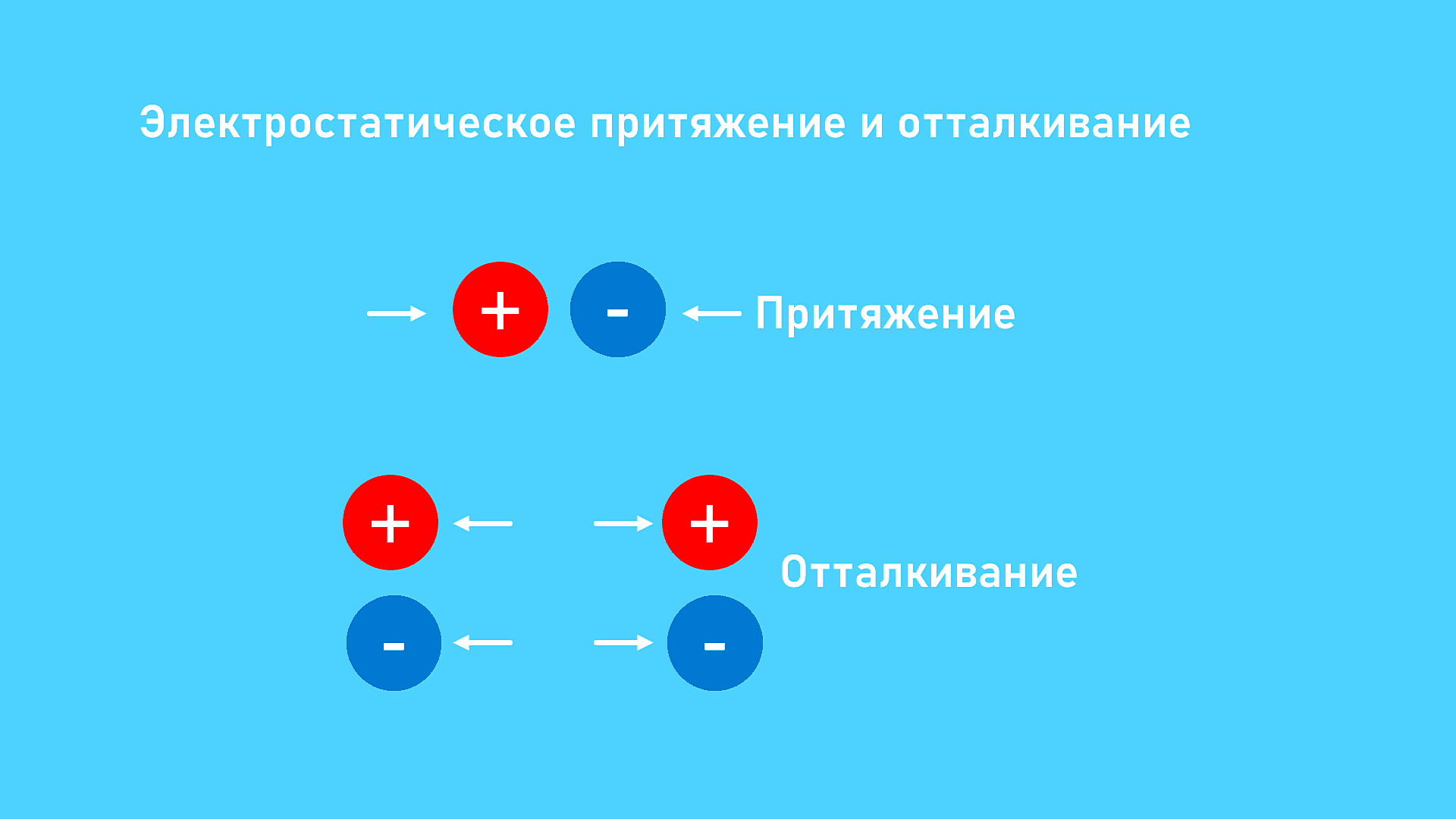

Рис. 3. Иллюстрация электростатического притяжения и отталкивания зарядов

Как это все работает в электроскопе?

Мы выше описали необходимые нам явления. Теперь давайте посмотрим, как они объясняют принцип работы электроскопа.

Два золотых листочка соединены с «внешним миром (областью вне корпуса)» с помощью металлического стержня. В начале они не заряжены и висят вертикально вниз.

Теперь возьмите предмет, который вы хотите проверить на наличие электрического заряда. Предположим, что объект электрически заряжен. Вы начинаете приближать его к металлическому стержню. Это приводит к смещению заряда внутри металлического стержня. Электростатическая индукция приводит к тому, что два золотых листочка имеют заряд одного и того же знака.

В результате два листочка отталкиваются друг от друга, и вы, тем самым, успешно демонстрируете электрический заряд

Обратите внимание, что вы знаете только то, что объект электрически заряжен. Однако вы не можете утверждать, является ли он положительно или отрицательно заряженным

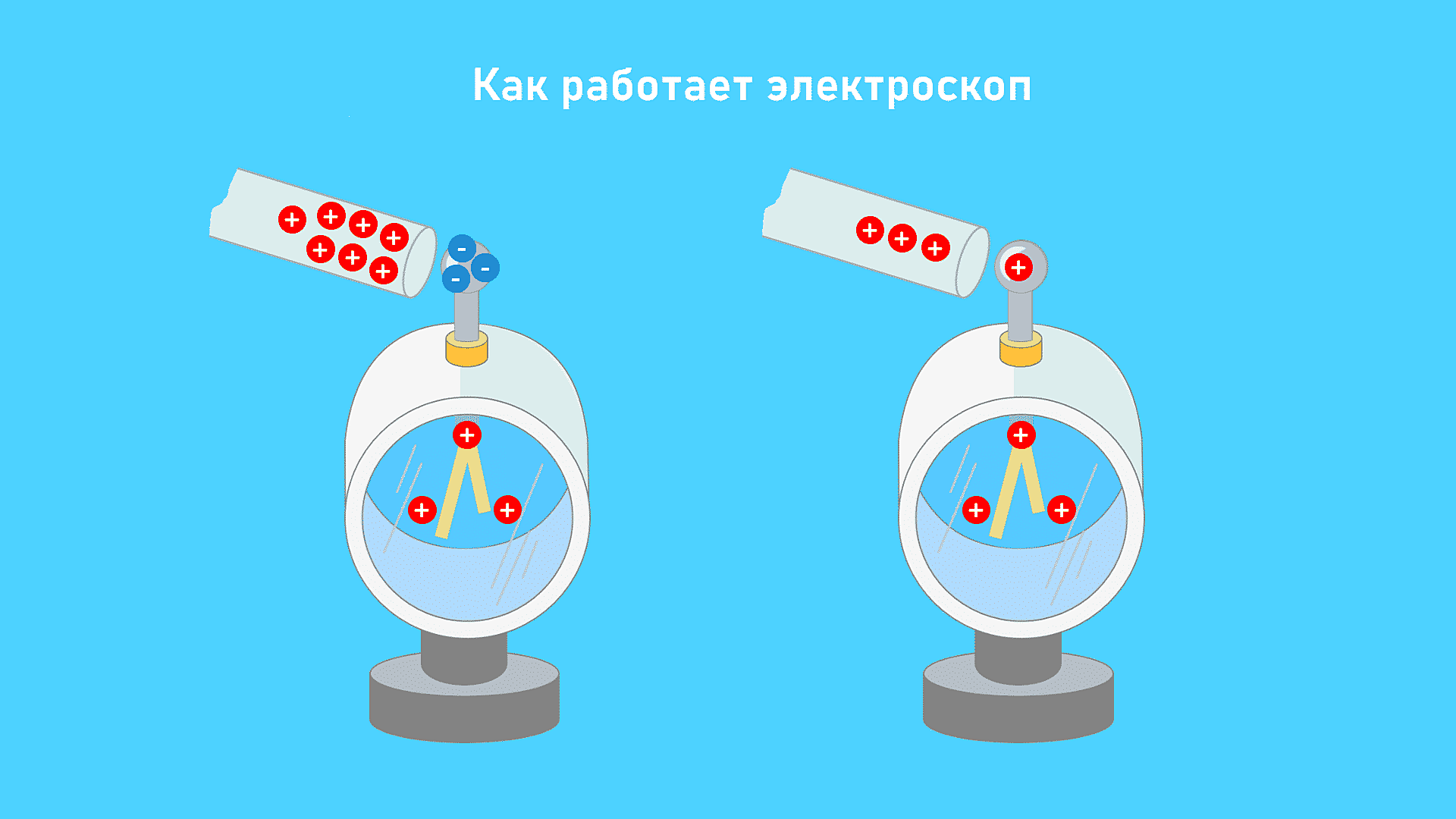

Рис. 4. Как работает электроскоп

Возможно, вам интересно, как можно определить, является ли объект (тело) положительно или отрицательно заряженным. Для этого вы заряжаете электроскоп отрицательно (рисунок 5), например, через контакт, что приводит к некоторому отталкиванию золотых листочков друг от друга. Если теперь вы поднесете предмет близко к металлическому стержню, и золотые листочки будут отталкиваться друг от друга сильнее, то вы узнаете, что предмет заряжен отрицательно. С другой стороны, если отталкивание меньше, то объект заряжен положительно.

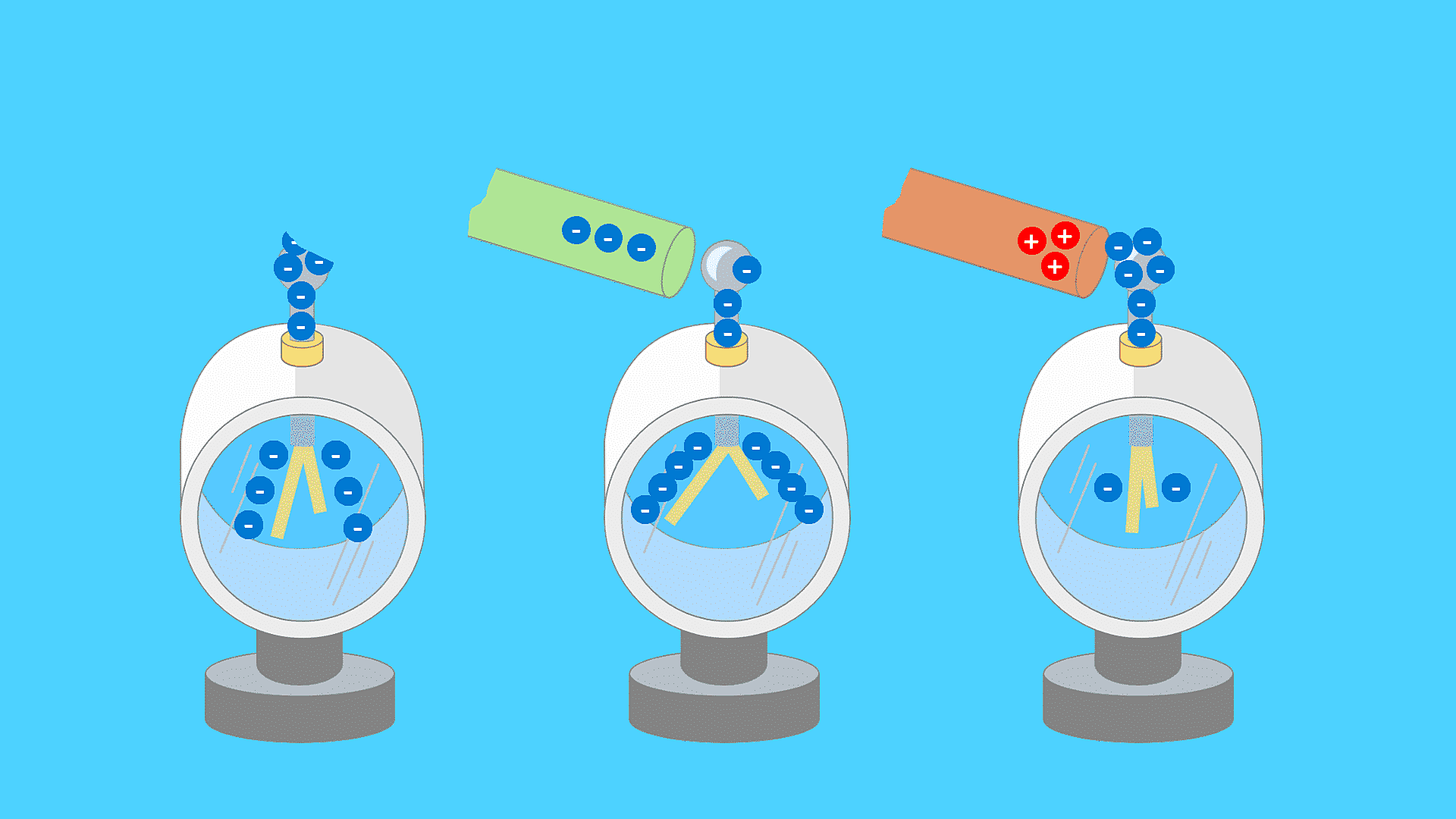

Рис. 5. Электроскоп для определения является ли объект положительно или отрицательно заряженным

Действие электрометра основано на отталкивании одноимённо заряженных тел. Если сообщить стержню электрический заряд любого знака — например, коснувшись сферы заряженной палочкой, то часть заряда через металлическую ось перейдёт со стержня на стрелку, вследствие чего стрелка начнёт отталкиваться от стержня и отклонится на некоторый угол.

Типы электроскопов.

Помимо электроскопа с золотыми листочками, существует множество различных конструкций. К ним относятся стрелочный электроскоп, двойной стрелочный электроскоп, электроскоп с фольгой, капиллярный электрометр. Хотя все конструкции звучат по-разному, основные принципы их работы схожи с теми, которые мы объяснили вам в этой статье.

история

Электроскоп был изобретен английским врачом и физиком Уильямом Гилбертом, который был физиком английской монархии во время правления королевы Елизаветы I.

Гилберт также известен как «отец электромагнетизма и электричества» благодаря его огромному вкладу в науку в семнадцатом веке. Он построил первый известный электроскоп в 1600 году с целью углубления своих экспериментов на электростатических зарядах..

Первый электроскоп, называемый версориум, представлял собой устройство, состоящее из металлической иглы, которая свободно вращалась на постаменте..

Конфигурация версориума была очень похожа на конфигурацию иглы компаса, но в этом случае игла не была намагничена. Концы иглы визуально отличались друг от друга; Кроме того, один конец иглы имел положительный заряд, а другой — отрицательный заряд.

Механизм действия версориума основывался на зарядах, возникающих на концах иглы посредством электростатической индукции. Таким образом, в зависимости от того, какой конец иглы находится ближе всего к следующему объекту, реакция этого конца будет заключаться в том, чтобы указывать или отталкивать объект иглой..

Если бы объект имел положительный заряд, отрицательные подвижные заряды в металле были бы притянуты к объекту, и отрицательно заряженный конец указывал бы на тело, которое вызывает реакцию в версории..

В противном случае, если бы объект имел отрицательный заряд, полюс, привлеченный к объекту, был бы положительным концом иглы..

эволюция

В середине 1782 года выдающийся итальянский физик Алессандро Вольта (1745-1827) построил конденсационный электроскоп, который обладал важной чувствительностью для обнаружения электрических зарядов, которые затем не обнаруживались электроскопами.. Тем не менее, наибольшие успехи в электроскопе пришли из рук немецкого математика и астронома Иоганна Готтлиба Фридриха фон Боненбергер (1765-1831), который изобрел золотой листовой электроскоп

Тем не менее, наибольшие успехи в электроскопе пришли из рук немецкого математика и астронома Иоганна Готтлиба Фридриха фон Боненбергер (1765-1831), который изобрел золотой листовой электроскоп.

Конфигурация этого электроскопа очень похожа на структуру, известную сегодня: устройство состояло из стеклянного колокола с металлической сферой на верхнем торце..

В свою очередь, эта сфера была соединена через проводник с двумя листами очень тонкого золота. «Золотые буханки» разделились или соединились, когда приблизилось электростатически заряженное тело.

Изготовление своими руками

Изготовить самостоятельно простейший электроскоп довольно просто. Требуемые детали легко купить, а сборка производится очень быстро.

Необходимые материалы:

  • герметичная пробка для закрытия банки;
  • непосредственно банка (сухая и чистая);
  • пассатижи;
  • медная проволока сечением 1,5 мм;
  • обычная фольга;
  • ножницы;
  • кусок шерстяного материала;
  • воздушный шарик.

Вначале нужно отрезать медную проволоку длиной около 25 см. Один ее конец сгибается в форме спирали. Он будет играть роль сферы приемника электрического заряда. Этот этап важен, поскольку спираль способствует передаче электронов от изучаемого объекта к электрометру из-за своей большой площади. Проделайте в пробке отверстие и проденьте проволоку. Сделайте L-образный изгиб снизу.

Обрежьте две пластины из фольги в виде треугольника длиной приблизительно 4 см. Главное, чтобы эти ламели были одинаковые. Удостоверьтесь, что они достаточного размера, чтобы не касаться внутренней поверхности банки. На проволоку крепят пластины через предварительно проделанные два отверстия в фольге.

Нужно постараться сделать скольжение ламелей максимально плавным

Закройте осторожно пробкой банку, чтобы треугольники не повредились и не испортили сборку

Обе пластины должны находиться в контакте друг с другом при герметизации емкости. Если соединение отсутствует, то нужно изменить изгиб проволоки, пока ламели не будут соприкасаться между собой.

Электрокарандаш своими руками

Электрокарандаш своими руками

Если вам нужно писать или рисовать на металлической поверхности, советуем изготовить электрокарандаш, который разработал харьковский радиолюбитель Николай Михайлусь. Этим оригинальным инструментом вы сможете быстро наносить изображения на любое металлическое изделие.

Корпус электрокарандаша 1 изготовьте из пластмассовой, дубовой или буковой трубки. В корпус плотно вставьте каркас катушки 2, изготовленный из любого антимагнитного материала, лучше всего из пластмассы, латуни, бронзы. На каркас до полного заполнения намотайте виток к витку обмотку проводом ПЭЛ 0,8 — 1,1 мм._К началу обмотки катушки припаяйте 1 -1,5 м гибкого изолированного провода, который через отверстие в каркасе выведите наружу. Место спайки тщательно изолируйте. Конец обмотки припаяйте к каркасу катушки, если она латунная, или выведите из каркаса и гибким проводом припаяйте к подвижному стальному якорю 5.

Якорь 5 из мягкой стали или железа должен свободно, без заеданий перемещаться в корпусе электрокарандаша и каркасе катушки. Между подвижным якорем и каркасом на стержень якоря наденьте мягкую пружину 7. В отверстие якоря вставьте заточенный наконечник 8 из медной, латунной, а лучше из молибденовой или вольфрамовой проволоки диаметром 2 мм.

Размеры деталей электрокарандаша могут быть произвольными. Наружный диаметр корпуса не должен превышать 20-24 мм.

Питается электрокарандаш от регулируемого переменного напряжения 2-12 в. Такое напряжение можно получить от специального понижающего трансформатора. Можно использовать трансформаторы или автотрансформаторы, применяемые для холодильников, радиоприемников, телевизоров. В этом случае поверх обмотки трансформатора намотайте проводом ПЭЛ или ПВО диаметром 1,5 — 2 мм дополнительную обмотку с выводами от 2 до 12 в.

Прикасаясь наконечником электрокарандаша к металлической пластинке, на которую наносится надпись, вы замыкаете цепь питания обмотки катушки. Магнитное поле катушки втягивает подвижный сердечник. Наконечник отрывается от металлической пластинки и разрывает цепь питания. Якорь под действием пружины выталкивается, и наконечник вновь касается металлической пластинки и подает питание на обмотку катушки. В момент отрыва наконечника от металлической пластинки проскакивает искра, которая разрушает металл и оставляет след на пластинке.

Регулировка собранного электрокарандаша сводится к подбору возвратной пружины. Подайте на электрокарандаш небольшое напряжение и слегка прикоснитесь острием к металлической пластинке. Если наконечник не вибрирует, а между ним и пластинкой нет искры, переключите провод электрокарандаша на более высокое напряжение. Если вы подали на электрокарандаш уже 12 в и он не работает, поставьте более мягкую пружину и начните снова подбирать напряжение питания. Однажды отрегулированный электрокарандаш служит неограниченно долго, только время от времени надо затачивать наконечник. При полном износе замените наконечник новым.

Поверхность, на которой необходимо писать или рисовать, полезно смочить тонким слоем керосина.

При работе с электрокарандашом помните: чем более гладкая поверхность, на которую наносится рисунок, тем быстрее идет дело и лучше качество изображения.

ЮТ №3 1965, стр. 50
