Мощность⭐️: что это за величина в физике, в чем измеряется, единицы си, формулировка закона

Я сам дома электрик – популярно об электротехнике

В природе существует два основных вида материалов, проводящие ток и непроводящие (диэлектрики). Отличаются эти материалы наличием условий для перемещения в них электрического тока (электронов).

Из токопроводящих материалов (медь, алюминий, графит, и многие другие), делают электрические проводники, в них электроны не связаны и могут свободно перемещаться.

В диэлектриках электроны привязаны к атомам намертво, поэтому ток в них течь не может. Из них делают изоляцию для проводов, детали электроприборов.

Для того чтобы электроны начали перемещаться в проводнике (по участку цепи пошел ток), им нужно создать условия. Для этого в начале участка цепи должен быть избыток электронов, а в конце – недостаток. Для создания таких условий используют источники напряжения – аккумуляторы, батарейки, электростанции.

Это интересно: Книги для электриков с пояснениями и примерами — описываем по пунктам

Примеры

Покажем на простых примерах, как решать задачи на вычисление силы тока по формуле.

Задача 1.

Рис. 5. Пример 1

Решение: При параллельном соединении нагрузочных элементов U = const, то есть, напряжение одинаково на всех резисторах и составляет 100 В. Тогда, по закону Ома I = U/R

I1 = U/R1 =100/5 = 20 А;
I2 = U/R2 =100/25 ≈ 4 А;
I3 = U/R3 =100/50 = 2 А.

Для вычисления искомого параметра на всем участке цепи, нам необходимо знать общее сопротивление этого участка. Учитывая тот факт, что при параллельном соединении нагрузочных элементов в цепи их общее сопротивление равно:

Имеем: 1/R= 1/5 + 1/25 + 1/50 = 13/50; R = 50/13 ≈ 3.85 (Ом)

Тогда: I = U/R = 100 В/3,85 Ом ≈26 А.

Ответ:

Сила тока на сопротивлениях: I1 =20 А; I2 = 4А; I3 = 2 А.
Сила тока, поступающего на рассматриваемый участок цепи равна 26 А.

Задача 2.

Решение:

Воспользуемся формулой для нахождения силы тока, включающей напряжение и мощность: I = P/U.

2 кВт преобразим в ватты: 2 кВт = 2000 Вт.
Подставляем данные: I = 2 000 Вт/ 220 В ≈ 9 А
Ответ: Нагревательный элемент электрочайника рассчитан на 9 А.

Задача 3.

Решение.

Применяя закон Ома для полной цепи, запишем: I = ε / (R+r′)

I = 6 В / (5 Ом + 1 Ом) = 1 А.

Ответ: сила тока 1 А.

Задача 4.

Решение:

За время t электричество выполнит работу A = U*I*t.

Напряжение сети известно – оно составляет 220 В.Силу тока находим по формуле: I = U/R, тогда A = (U2/R)*t или

A = ((220 В)2 / 40 Ом) * 2 ч = 2420 Втч = 2,42 кВтч

Ответ: За 2 часа работы электроплита потребляет 2,42 кВт часов электроэнергии.

Применяя формулы для вычисления параметров электричества, пользуясь фундаментальными законами физики можно находить неизвестные данные для составных элементов цепей и электроприборов с целью оценки их состояния. В каждом отдельном случае необходимо определить известные параметры тока, которые можно использовать в дальнейших вычислениях. Обычно, это напряжение, мощность или сопротивление нагрузки.

Если можно обойтись без измерений амперметром – лучше прибегнуть к вычислениям, даже если при этом потребуется измерить напряжение. Такое измерение можно проводить без разрыва электрической цепи, чего нельзя сделать при помощи амперметра.

По какой формуле вычисляется

Расчет силы тока по мощности и напряжению в сети постоянного тока

Для расчета силы I (тока), надо величину U (напряжения) разделить на величину сопротивления.

Расчет силы тока по мощности и напряжению:

I = U ÷ R

Измеряется в амперах.

Для такого случая электрическую Р (активную мощность) можно посчитать как произведение силы электрического I на величину U.

Формула расчета мощности по току и напряжению:

P = U × I

Все компоненты в этих двух формулах характерны для постоянного электротока и их называют активными.

Исходя из этих двух формул, можно вывести также еще две формулы, по которым можно узнавать P:

P = I2 × R

P = U2 ÷ R

Однофазные нагрузки

В однофазных сетях переменного электротока требуется произвести вычисление отдельно для Р и Q нагрузки, затем надо при помощи векторного исчисления их сложить.

S = P + Q

В скалярном виде это будет выглядеть так:

S = √P2 + Q2

В результате расчет P, Q, S имеет вид прямоугольного треугольника. Два катета этого треугольника представляют собой P и Q составляющие, а гипотенуза — их алгебраическую сумму.

S измеряется в вольт-амперах (ВА), Q измеряется в вольт-амперах-реактивных (ВАр), Р измеряется в ваттах (Вт).

Зная величины катетов для треугольников, можно рассчитать коэффициент мощности (cos φ). Как это сделать, показано на изображении треугольника.

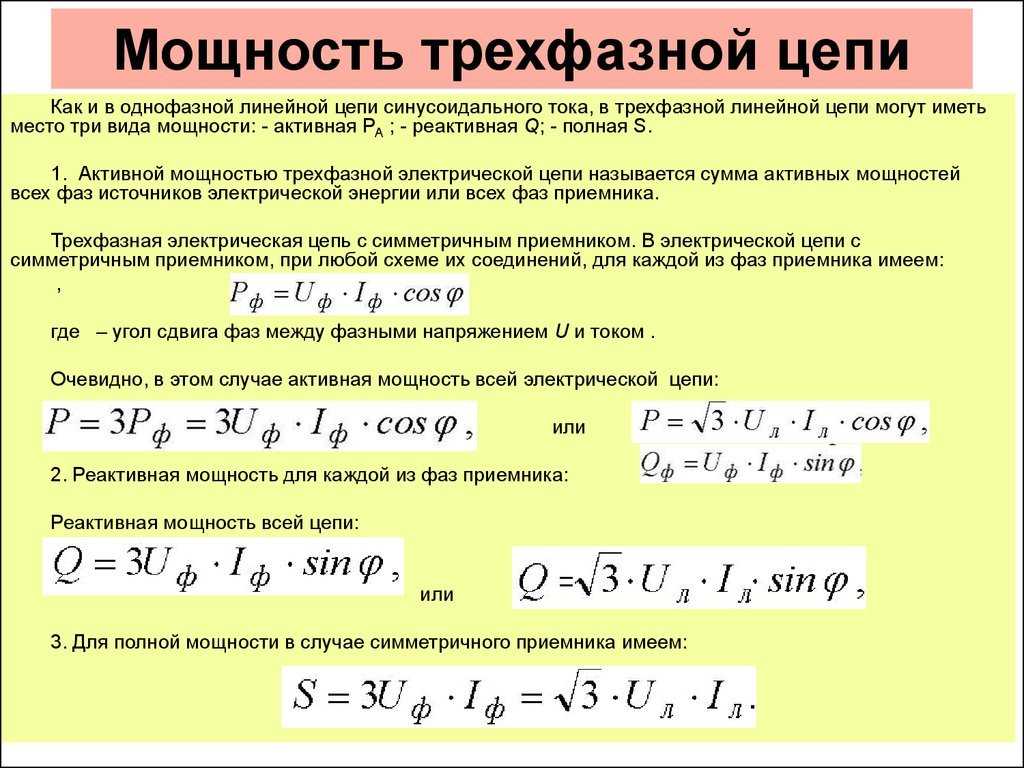

Расчет в трехфазной сети

Переменный I (ток) отличается от постоянного по всем параметрам, особенно наличием нескольких фаз. Расчет P в трехфазной нагрузке необходим для правильного определения характеристик подключаемой нагрузки. Трехфазные сети широко применяются в связи с удобством эксплуатации и малыми материальными затратами.

Трехфазные цепи могут соединяться двумя способами – звездой и треугольником. На всех схемах фазы обозначают символами А, В, С. Нейтральный провод обозначают символом N.

При соединении звездой различают два вида U (напряжения) – фазное и линейное. Фазное U определяется как U между фазой и нейтральным проводом. Линейное U определяется как U между двумя фазами.

Эти два U связаны между собой соотношением:

UЛ = UФ × √3

Линейные и фазные электротоки при соединении звездой равны друг другу: IЛ = IФ

Форма расчета S при соединении звездой:

S = SA + SB + SC = 3 × U × I

Активная P:

Р = 3 × Uф × Iф × cosφ

Реактивная Q:

Q = √3 × Uф × Iф × sinφ.

При соединении треугольником фазное и линейное U равны друг другу: UЛ = UФ

Линейный I при соединении треугольником определяется по формуле:

IЛ = IФ × √3

Формулы мощности электрического тока при соединении треугольником:

S = 3 × Sф = √3 × Uф × Iф;
Р = √3 × Uф × Iф × cosφ;
Q = √3 × Uф × Iф × sinφ.

Средняя P в активной нагрузке

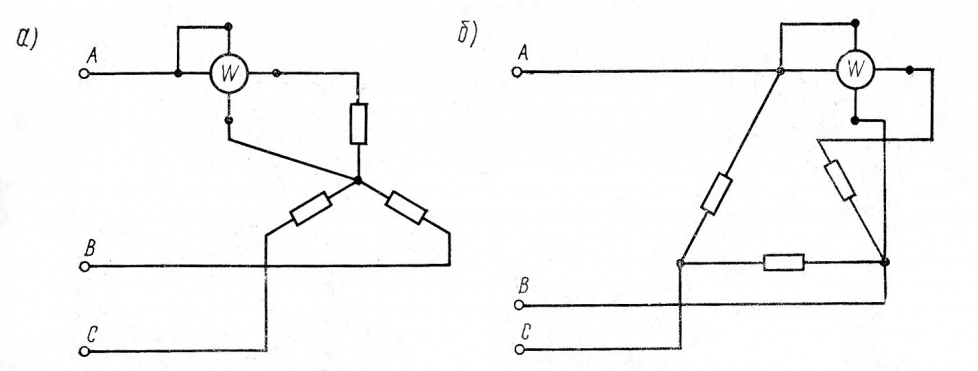

В электрических сетях P измеряют при помощи специального прибора – ваттметра. Схемы подключения находятся в зависимости от способа подключения нагрузки.

При симметричной нагрузке P измеряется в одной фазе, а полученный результат умножают на три. В случае несимметричной нагрузки для измерения потребуется три прибора.

Параметры P электросети или установки являются важными данными электрического прибора. Данные по потреблению P активного типа передаются за определенный период времени, то есть передается средняя потребляемая P за расчетный период времени.

Приборы для измерения мощности

В зависимости от целевого назначения и диапазона частот ваттметры классифицируют на несколько видов:

низкочастотные (и постоянного тока);
радиочастотные;
оптические.

Ваттметры радиодиапазона, исходя из назначения, бывают двух типов:

проходящей мощности, которые включают в разрыв линии передачи;
поглощаемой мощности, предназначенные для подключения к концу линии и играющие роль согласованной нагрузки.

Согласно методу функционального преобразования измерительной информации и ее отображения для оператора, ваттметры подразделяют на следующие группы:

аналоговые (показывающие и самопишущие);
цифровые.

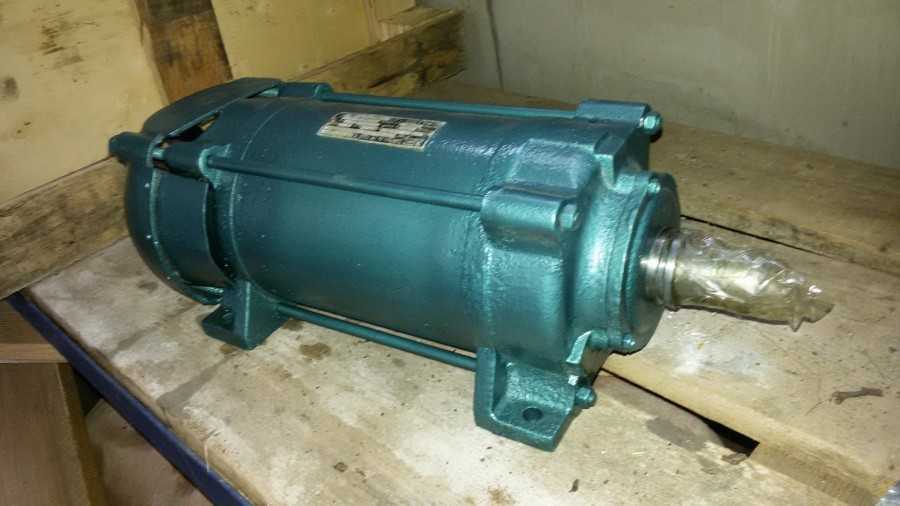

Асинхронный двигатель

Асинхронный агрегат – устройство, особенность которого заключается в том, что частота вращения магнитного поля, создаваемого его статором, всегда больше частоты вращения его ротора.

Принцип действия асинхронной машины похож на принцип действия трансформатора. Применяются законы электромагнитной индукции (изменяющееся во времени потокосцепление обмотки наводит в ней ЭДС) и Ампера (на проводник определенной длины, по которому течет ток, находящийся в поле с определенным значением индукции, действует электромагнитная сила).

Асинхронный двигатель в общем случае состоит из статора, ротора, вала и опоры. Статор включает в себя следующие основные составляющие: обмотка, сердечник, корпус. Ротор состоит из сердечника и обмотки.

Основная задача асинхронного двигателя – преобразование электрической энергии, которая подается на обмотку статора, в механическую энергию, которую можно снять с вращающегося вала.

Таблица перевода Ампер – Ватт

Для перевода ватт в амперы необходимо воспользоваться предыдущей формулой, развернув её. Чтобы вычислить ток, необходимо разделить мощность на напряжение: I = P/U. В следующей таблице представлена сила тока для приборов с различным напряжением — 6, 12, 24, 220 и 380 вольт.

Таблица соотношения ампер и ватт, в зависимости от напряжения.

6В	12В	24В	220В	380В
5 Вт	0,83А	0,42А	0,21А	0,02А	0,008А
6 Вт	1,00А	0,5А	0,25А	0,03А	0,009А
7 Вт	1,17А	0,58А	0,29А	0,03А	0,01А
8 Вт	1,33А	0,66А	0,33А	0,04А	0,01А
9 Вт	1,5А	0,75А	0,38А	0,04А	0,01А
10 Вт	1,66А	0,84А	0,42А	0,05А	0,015А
20 Вт	3,34А	1,68А	0,83А	0,09А	0,03А
30 Вт	5,00А	2,5А	1,25А	0,14А	0,045А
40 Вт	6,67А	3,33А	1,67А	0,13А	0,06А
50 Вт	8,33А	4,17А	2,03А	0,23А	0,076А
60 Вт	10,00А	5,00А	2,50А	0,27А	0,09А
70 Вт	11,67А	5,83А	2,92А	0,32А	0,1А
80 Вт	13,33А	6,67А	3,33А	0,36А	0,12А
90 Вт	15,00А	7,50А	3,75А	0,41А	0,14А
100 Вт	16,67А	3,33А	4,17А	0,45А	0,15А
200 Вт	33,33А	16,66А	8,33А	0,91А	0,3А
300 Вт	50,00А	25,00А	12,50А	1,36А	0,46А
400 Вт	66,66А	33,33А	16,7А	1,82А	0,6А
500 Вт	83,34А	41,67А	20,83А	2,27А	0,76А
600 Вт	100,00А	50,00А	25,00А	2,73А	0,91А
700 Вт	116,67А	58,34А	29,17А	3,18А	1,06А
800 Вт	133,33А	66,68А	33,33А	3,64А	1,22А
900 Вт	150,00А	75,00А	37,50А	4,09А	1,37А
1000 Вт	166,67А	83,33А	41,67А	4,55А	1,52А

Используя таблицу также легко определить мощность, если известны напряжение и сила тока. Это пригодится не только для расчёта потребляемой энергии, но и для выбора специальной техники, отвечающей за бесперебойную работу или предотвращающей перегрев.

Мощность переменного тока

Автор статьи — профессиональный репетитор, автор учебных пособий для подготовки к ЕГЭ Игорь Вячеславович Яковлев

Темы кодификатора ЕГЭ: переменный ток, вынужденные электромагнитные колебания.

Переменный ток несёт энергию. Поэтому крайне важным является вопрос о мощности в цепи переменного тока.

Пусть и — мгновенные значение напряжения и силы тока на данном участке цепи. Возьмём малый интервал времени — настолько малый, что напряжение и ток не успеют за это время сколько-нибудь измениться; иными словами, величины и можно считать постоянными в течение интервала .

Пусть за время через наш участок прошёл заряд (в соответствии с правилом выбора знака для силы тока заряд считается положительным, если он переносится в положительном направлении, и отрицательным в противном случае). Электрическое поле движущихся зарядов совершило при этом работу

Мощность тока — это отношение работы электрического поля ко времени, за которое эта работа совершена:

Точно такую же формулу мы получили в своё время для постоянного тока. Но в данном случае мощность зависит от времени, совершая колебания вместе током и напряжением; поэтому величина (1) называется ещё мгновенной мощностью

Из-за наличия сдвига фаз сила тока и напряжение на участке не обязаны совпадать по знаку (например, может случиться так, что напряжение положительно, а сила тока отрицательна, или наоборот). Соответственно, мощность может быть как положительной, так и отрицательной. Рассмотрим чуть подробнее оба этих случая.

1. Мощность положительна

: 0′ class=’tex’ alt=’P > 0′ /> . Напряжение и сила тока имеют одинаковые знаки. Это означает, что направление тока совпадает с направлением электрического поля зарядов, образующих ток. В таком случаеэнергия участка возрастает: она поступает на данный участок из внешней цепи (например, конденсатор заряжается).

2. Мощность отрицательна

: . Напряжение и сила тока имеют разные знаки. Стало быть, ток течёт против поля движущихся зарядов, образующих этот самый ток.

Как такое может случиться? Очень просто: электрическое поле, возникающее на участке, как бы «перевешивает» поле движущихся зарядов и «продавливает» ток против этого поля. В таком случае энергия участка убывает: участок отдаёт энергию во внешнюю цепь

(например, конденсатор разряжается).

Если вы не вполне поняли, о чём только что шла речь, не переживайте — дальше будут конкретные примеры, на которых вы всё и увидите.

Угловая скорость

Следующей немаловажной характеристикой асинхронного электродвигателя является угловая скорость. Для того, чтобы ее вычислить, в первую очередь нужно перевести частоту вращения ротора в другие единицы измерения

Сначала посчитаем количество оборотов в секунду: 2800 / 60 = 46,7.

Далее нужно умножить полученное число на 2 Пи: 46,7 * 2 * 3,14 = 293,276 радиан в секунду. Полученная величина характеризует угловую скорость электродвигателя. Иногда, для удобства вычислений, угловую скорость переводят в градусы. Получаем: 46,7 * 360 = 16812 градусов в секунду.

Электродвигатели: устройство и принцип работы
Применение электродвигателей
Ротор электродвигателя — особенности конструкции и принцип работы устройства. Инструкция по ремонту и восстановлению

Уравнение закона Ома:

Согласно закону Ома, величина тока (I), проходящего через металлический проводник в цепи, прямо пропорциональна напряжению (V), приложенному к нему, для соответствующей температуры. Георг Саймон Ом выразил свое открытие в форме простого уравнения закона Ома, которое описывает взаимосвязь напряжения, расчет тока по мощности и сопротивления:

V = ИК

В этом уравнении закона Ома напряжение (В) равно току (I), умноженному на сопротивление (R). Итак, используя это уравнение закона Ома, можно разделить на два варианта, решая для тока (I) и сопротивления (R) соответственно:

I = E / R и R = E / I

Мощность переменного тока

В таких цепях применять формулы для мгновенных величин нельзя, так как итоговое значение будет изменяться от минимума до максимума с частотой сети. В стандартной однофазной сети 220 V поддерживается синусоидальная форма сигнала 50 Гц.

Однако допустимо использование рассмотренных выше простых соотношений (P = U * I и других) при подключении нагрузки с резистивными характеристиками:

ТЭНов стиральных машин;
нагревательных спиралей инфракрасных излучателей;
лампочек с вольфрамовой нитью накаливания.

С помощью этого выражения выясняют, какая мощность будет выделяться в нагрузке.

Активная мощность

Ситуация меняется радикальным образом, если включается мощный электродвигатель или конденсатор. Подобные нагрузки формируют колебательный контур, который обменивается энергией с источником питания. Полезные функции в данном случае выполняются только активной компонентой (Pакт). Ее вычисляют следующим образом:

U * I – постоянный ток (переменный при резистивной нагрузке);
U * I * cos ϕ – для ~220V, одна фаза;
U * √3 * cos ϕ = U * 1,7321 * cos ϕ – три фазы, U * √3 * ~380V.

Реактивная мощность

Этот параметр, несмотря на отсутствие полезной работы, следует учитывать для корректной оценки важных параметров сети. Дело в том, что проводники нагреваются при пропускании тока в любом направлении. Циклические энергетические воздействия при достаточно большой интенсивности:

разрушают жилы и защитные оболочки кабелей;
провоцируют короткое замыкание;
повреждают обмотки электроприводов и трансформаторы.

Реактивная составляющая определяется формулой:

Pреакт = U * I * sin ϕ.

Она принимает отрицательное (положительное) значение при подключении нагрузки с емкостными (индукционными) характеристиками, соответственно.

В чем измеряется мощность тока для подобных ситуаций, понятно из определения. Так как речь идет об изменении параметров электрического (магнитного) поля, итоговый результат обозначают вольт-амперами реактивными (единица измерения сокр. – вар).

Полная мощность

Если рассматриваемые величины выразить векторами, образуется треугольник. Длина сторон будет соответствовать потреблению энергии определенной составляющей. Угол между полной (Pполн) и активной мощностью (ϕ) используется в расчетах для вычислений. Общая формула:

Pполн = √((Pакт)2 + (Pреакт)2).

Комплексная мощность

Потребление энергии можно выразить при необходимости комплексными величинами. Используют базовые соотношения. Вместо сопротивления применяют импеданс.

Расчёт напряжения, тока и сопротивления

Закон Ома предназначен для того, чтобы найти неизвестную третью, если известны первая и вторая. С этого по подробней, чтобы облегчить закон Ома, будем пользоваться треугольником Ома. Вот этот треугольник:

Давайте разберёмся с напряжением, чтобы найти напряжение, используя треугольник Ома, надо закрыть рукой напряжение — U, остались только I-ток и R-сопротивление, передними стоит вертикальная черта, вертикальная это черта снизу вверх, это вертикальная линия обозначает умножение, значит, чтобы найти напряжение надо ток умножить на сопротивление.

Вот такая формула получилась: U=I*R, где U-напряжение, I-ток, R-сопротивление.

Теперь давайте попробуем найти ток, прикроем рукой I, теперь перед напряжением и сопротивление стоит горизонтальная черта, горизонтальная, это та черта, которая идёт слева направо. Горизонтальная черта означает деление. Значит, чтобы найти ток, надо напряжение разделить на сопротивление.

Формула получилась следующая: I= U\R, где I-ток, U-напряжение, R-сопротивление.

Найдём сопротивление, закроем рукой R, то получим опять горизонтальную черту перед напряжением и током, значит нужно делить.

Формула получилась для расчёта сопротивления: R=U\I, где R-сопротивление, U-напряжение, I-ток. Итак, мы научились пользовать треугольником Ома и узнали о Законе Ома. Теперь, пожалуй, поучимся на примерах.

Понятие мощности электродвигателя

Мощность – пожалуй, самый важный параметр при выборе электродвигателя. Традиционно она указывается в киловаттах (кВт), у импортных моделей – в киловаттах и лошадиных силах (л.с., HP, Horse Power). Для справки: 1 л.с. приблизительно равна 0,75 кВт.

На шильдике двигателя указана номинальная полезная (отдаваемая механическая) мощность

. Это та мощность, которую двигатель может отдавать механической нагрузке с заявленными параметрами без перегрева. В формулах номинальная механическая мощность обозначается через Р2.

Электрическая (потребляемая) мощность

двигателя Р1 всегда больше отдаваемой Р2, поскольку в любом устройстве преобразования энергии существуют потери. Основные потери в электродвигателе – механические, обусловленные трением. Как известно из курса физики, потери в любом устройстве определяются через КПД (ƞ), который всегда менее 100%. В данном случае справедлива формула:

Р2 = Р1 · ƞ

КПД в двигателях зависит от номинальной мощности – у маломощных моделей он может быть менее 0,75, у мощных превышает 0,95. Приведенная формула справедлива для активной потребляемой мощности. Но, поскольку электродвигатель является активно-реактивной нагрузкой, для расчета полной потребляемой мощности S

(с учетом реактивной составляющей) нужно учитывать реактивные потери. Реактивная составляющая выражается через коэффициент мощности (cosϕ). С её учетом формула номинальной мощности двигателя выглядит так:

Р2 = Р1 · ƞ = S · ƞ · cosϕ

Зачем нужна компенсация реактивной мощности

Чем больше требуется энергии — тем выше становится уровень потребления топлива. И это не всегда оправдано. Компенсация мощности, т.е, её правильный расчет, поможет сэкономить в промышленных распределительных электросетях на производстве до 50 % затрачиваемого топлива, а в некоторых случаях и больше.

Нужно понимать, что тем больше ресурсов затрачено на производство, тем выше будет цена конечного продукта. При возможности снизить стоимость изготовления товара, производитель либо предприниматель, сможет снизить его цену, чем привлечь потенциальных клиентов и потребителей.

Как наглядный пример – пара диаграмм ниже. Эти векторы визуально передают полный эффект от работы установки.

Диаграмма до работы установки Диаграмма после работы установки

Кроме этого, мы также избавляемся от потерь в электросетях, от чего эффект следующий:

напряжение ровное, без перепадов;
увеличивается долговечность проводов (abb – авв, аку) и индукционной обмотки в жилых помещениях и на заводе;
значительная экономия на работе домашних трансформаторов и выпрямителей тока;
проведенная компенсация мощности и реактивной энергии значительно продлит время работы мощных устройств (асинхронный двигатель трехфазный и однофазный).
значительное снижение электрических затрат.

Общая схема преобразователя

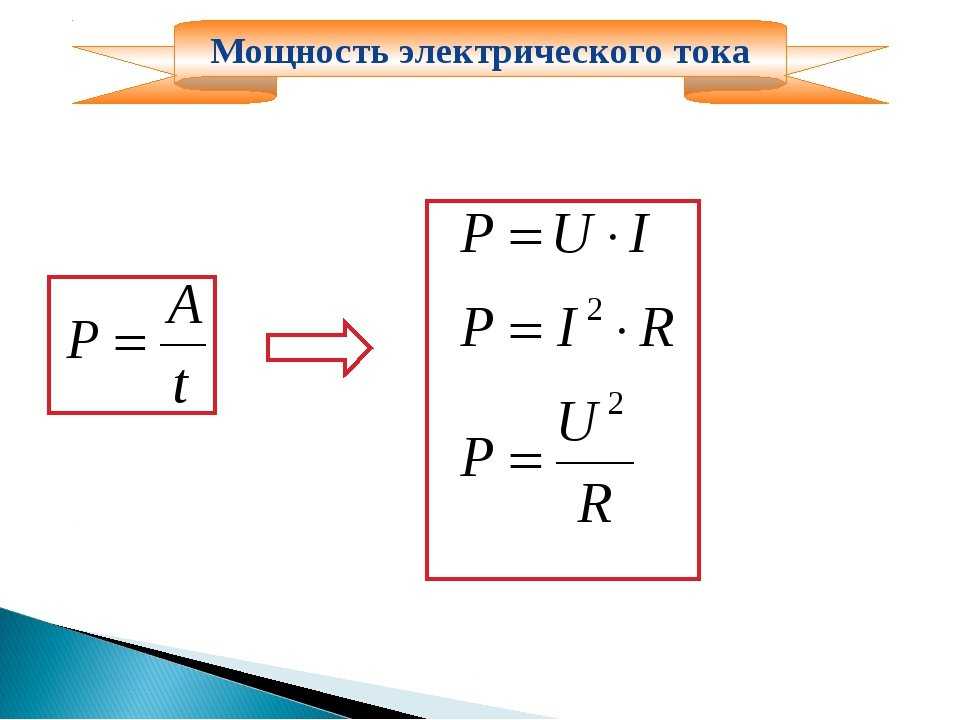

Понятие электрической мощности и способы ее расчета

С электротехнической точки зрения она представляет собой количественное выражение взаимодействия энергии с материалом проводников и элементами при протекании тока в электрической цепи. Из-за наличия электрического сопротивления во всех деталях, задействованных в проведения электротока, направленное движение заряженных частиц встречает препятствие на пути следования. Это и обуславливает столкновение носителей заряда, электроэнергия переходит в другие виды и выделяется в виде излучения, тепла или механической энергии в окружающее пространство. Преобразование одного вида в другой и есть потребляемая мощность прибора или участка электрической цепи.

В зависимости от параметров источника тока и напряжения мощность также имеет отличительные характеристики. В электротехнике обозначается S, P и Q, единица измерения согласно международной системы СИ – ватты. Вычислить мощность можно через различные параметры приборов и электрических приборов. Рассмотрим каждый из них более детально.

Через напряжение и ток

Наиболее актуальный способ, чтобы рассчитать мощность в цепях постоянного тока – это использование данных о силе тока и приложенного напряжения. Для этого вам необходимо использовать формулу расчета: P = U*I

Где:

P – активная мощность;
U – напряжение приложенное к участку цепи;
I — сила тока, протекающего через соответствующий участок.

Этот вариант подходит только для активной нагрузки, где постоянный ток не обеспечивает взаимодействия с реактивной составляющей цепи. Чтобы найти мощность вам нужно выполнить произведение силы тока на напряжение. Обе величины должны находиться в одних единицах измерения – Вольты и Амперы, тогда результат также получится в Ваттах. Можно использовать и другие способы кВ, кА, мВ, мА, мкВ, мкА и т.д., но и параметр мощности пропорционально изменит свой десятичный показатель.

Через напряжение и сопротивление

Для большинства электрических устройств известен такой параметр, как внутреннее сопротивление, которое принимается за константу на весь период их эксплуатации. Так как бытовые или промышленные единицы подключаются к источнику с известным номиналом напряжения, определять мощность достаточно просто. Активная мощность находится из предыдущего соотношения и закона Ома для участка цепи, согласно которого ток на участке прямо пропорционален величине приложенного напряжения и имеет обратную пропорциональность к сопротивлению:

I = U/R

Если выражение для вычисления токовой нагрузки подставить в предыдущую формулу, то получится такое выражение для определения мощности:

P = U*(U/R)=U2/R

Где,

P – величина нагрузки;
U – приложенная разность потенциалов;
R – сопротивление нагрузки.

Через ток и сопротивление

Бывает ситуация, когда разность потенциалов, приложенная к электрическому прибору, неизвестна или требует трудоемких вычислений, что не всегда удобно. Особенно актуален данный вопрос, если несколько устройств подключены последовательно и вам неизвестно, каким образом потребляемая электроэнергия распределяется между ними. Подход в определении здесь ничем не отличается от предыдущего способа, за основу берется базовое утверждение, что электрическая нагрузка рассчитывается как P = U×I, с той разницей, что напряжение нам не известно.

Поэтому ее мы также выведем из закона Ома, согласно которого нам известно, что падение напряжения на каком-либо отрезке линии или электроустановки прямо пропорционально току, протекающему по этому участку и сопротивлению отрезка цепи:

U=I*R

после того как выражение подставить в формулу мощности, получим:

P = (I*R)*I =I2*R

Как видите, мощность будет равна квадрату силы тока умноженной на сопротивление.

Полная мощность в цепи переменного тока

Сети переменного тока кардинально отличаются от постоянного тем, что изменение электрических величин, приводит к появлению не только активной, но и реактивной составляющей. В итоге суммарная мощность будет также состоять активной и реактивной энергии:

Где,

S – полная мощность
P – активная составляющая – возникает при взаимодействии электротока с активным сопротивлением;
Q – реактивная составляющая – возникает при взаимодействии электротока с реактивным сопротивлением.

Также составляющие вычисляются через тригонометрические функции, так:

P = U*I*cosφ

Q = U*I*sinφ

что активно используется в расчете электрических машин.

Рис. 1. Треугольник мощностей

Приборы для измерения частоты

В практике испытаний ЭМ приходится измерять частоты в довольно широком диапазоне примерно от 1 Гц до 60 кГц. Для этих целей применяются как аналоговые электромеханические частотомеры, так и цифровые электронно-счетные частотомеры. Возможности применения частотомеров могут быть расширены за счет различных измерительных преобразователей — для измерения температуры, давления, деформации, числа оборотов, скольжения и других величин. Для измерения частоты в сетях переменного тока с частотой 50 Гц применяется частотомер типа Д126, а в сетях с частотой 400 или 500 Гц — частотомер Д126/1 ферродинамической системы, класса точности 1,5. Более совершенными являются частотомеры электронные типа Ф5048 с прибором магнитоэлектрической системы в качестве отсчетного устройства. Частотный диапазон прибора разбит на 21 узкий диапазон измерений со средними частотами от 35 до 5000 Гц. Кроме того, он имеет следующие широкие диапазоны измерений: 0—200; 0— 400; 0—1000; 0—2000; 0—4000; 0—10000; 0—20000 Гц. Допускаемая погрешность не превышает ± 0,5% разности конечного и начального значений диапазона измерений для узких диапазонов измерений и конечного значения диапазона измерений для широких диапазонов измерений. Диапазон входных напряжений 1—500 В. Входное сопротивление прибора не менее 20 МОм. Применение при испытаниях ЭМ электронно-счетных частотомеров (ЭСЧ) с цифровой индикацией позволяет с возможно высокой степенью точности проводить измерение частоты и периода электрических колебаний, длительность импульсов, интервал времени, отношение частот двух сигналов, количество электрических импульсов, отклонение частоты от номинального значения. ЭСЧ работают в диапазоне частот от 0,1 Гц до 50 МГц. Принцип работы ЭСЧ заключается в подсчете числа периодов измеряемых колебаний за определенный промежуток времени. Основными элементами ЭСЧ являются электронный счетчик импульсов (ЭСИ) с запоминающим устройством и системой цифровой индикации; временной селектор; формирующие устройства (ФУ), вырабатывающие нормированные по значению и временным параметрам сигналы; устройство формирования времени счета (УФВС), в состав которого входит блок декадных делителей частоты (ДДЧ), устройство управления, обеспечивающее необходимую синхронизацию работы всех элементов ЭСЧ в различных режимах работы. Рис. 1.17. Электронно-счетный частотомер, работающий в режиме измерения частоты

Рис. 1.18. Электронно-счетный частотомер, работающий в режиме измерения периодов

В режиме измерения частоты (рис. 1.17) импульсы, вырабатываемые из измеряемого сигнала, поступают через селектор, открытый на время, формируемое сигналом образцовой частоты, на ЭСИ, на цифровом табло которого индицируется среднее значение измеряемой частоты в единицах частоты. Время счета (усреднения) тсч = 1, 10, 100 мс, 1 или 10 с определяется числом ДДЧ. В режиме измерения периода (рис. 1.18) УФВС вырабатывает импульс длительностью 1 или 10й (п — целое положительное число) периодов входного сигнала, открывающий селектор. Через открытый селектор на ЭСИ от устройства формирования сигнала (УФС) поступают импульсы, сформированные из сигнала образцовой частоты. На цифровом табло ЭСЧ индицируется значение одиночного или усредненного периода в единицах времени (микросекундах, миллисекундах). Коэффициент усреднения 10″ определяется числом п делителей, включенных в тракт формирования времени счета. Погрешность частотомера не превышает значения нестабильности образцовой частоты внутреннего генератора, суммированного с одной единицей младшего разряда отсчетного устройства. Все ЭСЧ имеют цифровой выход и могут успешно применяться в автоматизированных измерительных системах. Технические данные ЭСЧ приведены в .

Формула расчета сечения провода и как определяется сечение провода

Довольно много вопросов связано с определением сечения провода при построении электропроводки. Если углубиться в электротехническую теорию, то формула расчета сечения имеет такой вид:

Конечно же, на практике, такой формулой пользуются довольно редко, прибегая к более простой схеме вычислений. Эта схема довольно проста: определяют силу тока, которая будет действовать в цепи, после чего согласно специальной таблице определяют сечение. Более детально по этому поводу можно почитать в материале – «Сечение провода для электропроводки»

Приведем пример. Есть бойлер мощностью 2000 Вт, какое сечение провода должно быть, чтобы подключить его к бытовой электропрводке? Для начала определим силу тока, которая будет действовать в цепи:

Как видим, сила тока получается довольно приличной. Округляем значение до 10 А и обращаемся к таблице:

Таким образом, для нашего бойлера потребуется провод сечением 1,7 мм. Для большей надежности используем провод сечением 2 или 2,5 мм.

Закон Ома простыми словами: для участка цепи, для полной цепи ВИДЕО
Последними двумя формулами удобен расчёт мощности участка цепи, если вы знаете R элемента I или U, которое на нём падает.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как зависит сила тока в проводнике от сопротивления этого проводника Найти мощность в трёхфазной сети также несложно, для определения S полной воспользуйтесь формулой расчета по току и фазному напряжению. Спрашивайте, я на связи!
