Схема подключения выключателя света с одной клавишей: инструкция

Последовательное и параллельное подключение двух и более источников света

Чтобы лампочка работала, нужно один ее контакт присоединить к фазе, а второй к нулю. Фаза – приходящий ток. Ноль – это, когда ток по проводнику возвращается к источнику. Существует два способа подключения: последовательное и параллельное.

В последовательном подключении ток будет зависеть от каждого источника света (от первого к следующему). Напряжение распределяется на количество ламп. Например, две лампы и напряжение 220W, значит, будет по 110W на каждую лампу. Важный момент: последовательное подключение для светильников с одинаковой мощностью.

Если взять лампы с разной мощностью 40 Bт и 120 Вт (разница в три раза), то лампа с меньшей выйдет из строя, так как по ней будет проходить 120 Вт. Исключение – лампы накаливания. На 220 W подключить две лампы на 60 W, то они будут гореть вполсилы, и лампы дольше прослужат.

Плюсы и минусы последовательного соединения:

Перегорание элемента, влияет на остальные (не работают).
Люминесцентные лампы меньше мигают.
У ламп должна быть одинаковая мощность, исключение — люминесцентные лампы.

Второй способ — параллельное подключение. Таким способом параллельно подключают два или более источника света. К фазе подсоединяются одни контакты, а другие к нулю.

Ток и яркость будет зависеть от мощности каждой лампы. Приходящий ток будет равен сумме ламп, поэтому диаметр сечение нужно делать согласно ему. Такой способ часто применяется, и он удобен, так как в будущем можно добавлять дополнительные светильники, не тревожа другие источники света.

Плюсы и минусы параллельного соединения:

Подключение выключателя к сети

Когда нужно подключить лампочку через выключатель, схема – это не просто рекомендация. Это руководство к действию. Менять ее нельзя. Место установки последнего – разрыв «Нолевого» кабеля. А пошаговый алгоритм выглядит следующим образом:

Жила перед укладкой в контактный разъем зачищается от изоляции примерно на 1 см.
Оголенную часть вставляют в отверстие до упора, заблаговременно послабив болты.
Винты затягивают, пока не будет обеспечено надежное соединение. Провод обездвиживается.
Те же действия выполняют со вторым кабелем. Последовательность мероприятий идентична.
Внутренности выключателя укладывается в подстаканник, распорный механизм приводится в действие.

Пользуясь пассатижами и отвертками, не прикладывайте чрезмерные усилия. Металл мягкий, пластик хрупкий. В противном случае можно повредить узлы, что приведет к необходимости тратить деньги за приобретение нового устройства.

Однако, и слишком слабо зажимать контакты нельзя

Важно, чтобы шнур не двигался вдоль оси контактного отверстия, не выпадал, не заламывался, не перекручивался. Тогда включатель прослужит долго, и не будет требовать ремонта и замены

https://youtube.com/watch?v=I6kgRIyFhN4

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

клавиш – включаются одновременным нажатием или по одной;
рамка – снимают во время монтажа;
клеммников – места соединения.

В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв. Принцип работы вмонтированного выключателя:

Включена первая клавиша – горит одна лампа (первая группа).
Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

Схема подключения выключателя:

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Фото — подключение двухклавишной модели к люстре

Как самому подключить двухклавишный выключатель света:

В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
В распределительную коробку нужно завести фазовый провод сети и её ноль;
Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
Нулевой провод выключателя соединяется с нулями ламп и сети;
Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

2 – от щитка (ноль и фаза);
3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Работа с проводкой

В любом из случаев мастер обязан знать, как обращаться с проводниками. Снятие с них изоляции не такая большая проблема. С ней после небольшой практики справится любой, однако способы соединения более требовательны к мастеру.

Как удаляют изоляцию?

Если у мастера пока нет специальных приспособлений, то первый необходимый инструмент — острый нож, с помощью которого сначала изделия надрезают. Разрез делают на конце провода, его длина составляет 30-40 мм. Потом одной рукой зажимают пучок проводов, а другой оттягивают изоляционную рубашку. Как правило, она надрывается без проблем. Затем ее выворачивают наизнанку, отрезают тем же ножом по кругу.

Как уже было отмечено, любых неожиданностей позволяет избежать электромонтажный стриппер. Альтернатива этому инструменту — кусачки-бокорезы, имеющие специальные прорези. В этом случае в изоляцию врезаются неглубоко, чтобы случайно не повредить металл

Особой осторожности требует «капризный» алюминий

Как делают скрутку?

Перед скручиванием концы проводников скрещивают так, чтобы место контакта находилось около начала изоляции. Кончики жил зажимают пальцами, сначала их перекручивают пальцами, затем помогают себе плоскогубцами. Гибкое и длинное, надежное соединение складывают пополам, а потом сжимают инструментом.

Накручивание изоленты начинают со стороны изоляции, но с окончанием проводов работу не заканчивают. После закрытия кончиков делают еще несколько витков — «в пустоте». Излишки без металла загибают на скрутку, а затем делают второй ряд, который также обязан зайти на изоляционный материал.

Как выполнять штробление стен?

Относительно этого этапа тоже могут возникнуть некоторые вопросы, однако данная работа отличается большим количеством грязи, необходимостью прикладывать усилия, но не сложностью. Тем не менее, есть несколько правил, которым надо следовать.

Канавки делают строго горизонтально или вертикально. Диагональ или наклон возможен в одном случае — если штробление стен происходит в мансарде. Здесь каналы должны идти параллельно наклону стен.
Между электрическими точками допускается только один поворот: чем их больше, тем выше риск нагревания кабеля в этих участках. Такие условия могут привести к короткому замыканию.
Есть ограничения, касающиеся размера штроб. Максимальные параметры таковы: глубина — 25 мм, общая длина 2500 мм, ширина — 30 мм.

Обязательны отступы от проемов (200 мм), пола и потолка (150 мм). Перед началом операции рекомендуют найти самый кратчайший путь. Для штробления внутренних несущих стен нужно получить разрешение муниципальных органов, особенно если работу планируют проводить в панельном доме. Проводку лучше помещать в гофрированные трубы, которые упростят ее замену в случае необходимости.

Как устанавливают выключатель?

Прерыватели бывают встроенными и накладными. Вторые не требует дополнительной защиты стенового материала. Внутренние выключатели традиционно устанавливают в монтажные пластиковые коробки, которые называют подрозетниками или стаканами.

При установке прибора важно не перепутать расположение клавиш: правильным считают то, при котором нажатием на верхнюю часть осветительный прибор включается, на нижнюю — цепь прерывается. Монтируют выключатели в наиболее удобном месте — около дверных проемов, примерно на уровне глаз, или ниже

Идеально, если до устройства, не имеющего датчика движения, без проблем (и дополнительных приспособлений) смогут дотянуться все члены семьи, включая маленьких «граждан».

На выключатель из разветвительной коробки идет фазный провод, при отключение которого цепь разрывается, а прибор отключается от напряжения. Внутри выключателя фазу присоединяют к верхним клеммам, а к нижним — отходящие проводники. Данное правило справедливо для всех электрических приборов. Исключения есть: это проходные и перекрестные выключатели.

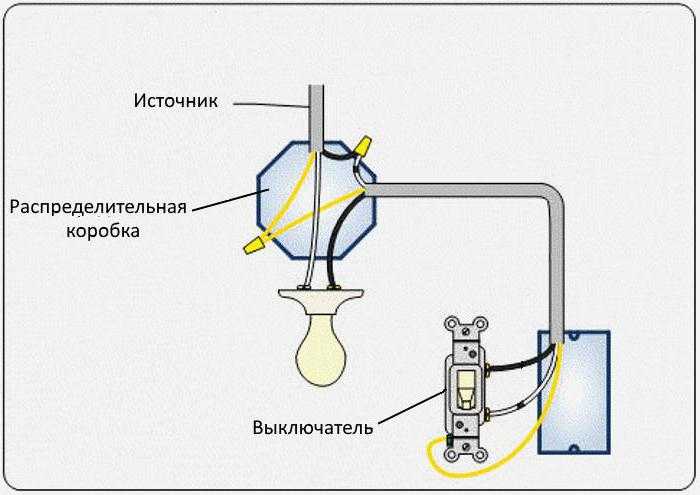

Как подключить лампочку через выключатель: разъясняем схему

Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.

Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.

Схема подключения одноклавишного выключателя

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры через 2-х клавишный выключатель с большим количеством рожков возможно в ситуации, когда в квартире имеется подходящая для этого электропроводка. При соблюдении этого условия можно будет использовать различные варианты режимов освещения.

Как и в предыдущем варианте для этого нужно, чтобы в месте вывода кабеля из потолочного отверстия выходило два фазных провода и один нулевой.

Входящие в состав осветительного прибора лампочки могут быть разделены следующим образом:

Одна группа состоит из двух ламп, а 2-я – из 4-х.
Каждая из этих групп содержит по 3 осветительные единицы (фото справа).

Разбивать рожки в соотношении 5 к одному в этой ситуации не имеет смысла, поскольку разницы, когда горят 6 или только 5 ламп практически незаметна.

Как и в предыдущих случаях, разводка нулевых и фазных проводников по рожкам должна быть организована в корпусе люстры (обычно это делается еще на производстве при ее изготовлении).

Пользователю остается соединить через специальный коннектор провода в изоляции одинакового цвета, соблюдая выбранный порядок коммутации. Если расцветка проводов на люстре не обозначена – придется прозвонить их с помощью мультиметра и выявить где земляной проводник, выходящий на цоколи, а где фазный, подводимый к центральным пятачкам ламп.

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Подготовка стен

Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.

Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.

Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комнату на уровне опущенной руки взрослого человека – около 90 см от чистого пола. Эти работы выполняются электродрелью со специальной коронкой по кирпичу или бетону, перфоратором с победитовым сверлом, ударной дрелью или болгаркой УШМ.

При монтаже штроб учитывайте несколько важных правил:

Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам – менее, чем на 40 см.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Когда все отверстия и штробы будут готовы, тщательно очистите их от пыли при помощи пылесоса.

Установочные элементы и инструмент

Для выполнения электрической части работ вам потребуются следующие материалы и инструменты:

распределительная (распаечная) коробка, в ней выполняется подсоединение всех проводов;
две пластмассовых или полипропиленовых монтажных коробки (подрозетники), они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях;
розетка внутренней установки;
выключатель внутренней установки с одной клавишей;
осветительный прибор;
набор отвёрток (плоская и крестообразная);
нож или стриппер для снятия изоляции с жил;
пассатижи с изолированными ручками;
зажимы или изоляционная лента;
индикаторная отвёртка.

Для коммутации всей электрической схемы вам ещё понадобится двухжильный провод. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю. Это облегчит коммутирование схемы, не придётся выискивать приборами фазу и ноль, нужно будет просто соединять жилы одинакового цвета.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель.

Порядок установки электроприборов (пошаговая инструкция)

Если выбрана скрытая проводка, надо обустроить выемки в стенах для установки распредкоробки и подрозетника (пластиковая коробка, в подобный бокс устанавливаются и розетки). Если открытая – то надо смонтировать подкладки (площадки), на которые будут установлены приборы. Дальше надо проложить кабели выбранным способом, завести их в подрозетник и распределительную коробку. После этого можно приступать к монтажу. Минимальный набор инструментов, который для этого понадобится:

монтерские кусачки для укорачивания проводов;
монтерский нож для удаления изоляции;
если есть — съемник изоляции для зачистки проводов;
набор отверток (минимум две).

Возможно, в процессе работы потребуется что-то еще.

Сначала провод надо укоротить до длины, при которой по окончании монтажа можно будет закрыть распредкоробку или установить прибор в подрозетник.

Кабель ВВГп 3х1,5 с удаленной внешней оболочкой.

Сначала монтерским ножом надо снять верхнюю оболочку кабеля. Сделать это надо аккуратно, чтобы не повредить изоляцию проводников (тем более, надо не задеть медные жилы).

Кабель с зачищенными проводниками.

Дальше надо снять изоляцию с проводников на длину 1-1,5 см. Это делается также монтерским ножом, а если есть съемник изоляции, то им работать еще удобнее.

Расположение проводников перед соединением.

Разделанные концы отгибаются в нужном направлении. После этого можно приступать к расключению. Традиционно соединения в коробках делаются скруткой. Можно так поступить и сейчас, соблюдая два правила:

скручивать медный и алюминиевый проводники нельзя;
все скрутки должны быть заизолированы (изоляционной лентой или пластиковыми колпачками).

Медные скрутки перед изоляцией желательно пропаять.

Но в современных условиях существуют и более удобные способы соединения проводников в коробке. На рынке доступны различные виды клемм для выполнения электромонтажа – как винтовые, так и зажимные.

Комплект клемм зажимного типа.

Комплект клемм винтового типа.

Монтаж получается более аккуратным, надежным и безопасным.

Дальше можно приступать к подключению собственно выключателя. Первые шаги аналогичны:

укоротить двухжильный кабель;
снять внешнюю оболочку;
зачистить изоляцию жил.

Провода, готовые для подключения коммутационного аппарата.

Потом прибор надо разобрать – аккуратно, чтобы не сломать, снять клавишу и декоративную панель.

Схема разборки одинарного аппарата.

Следующий шаг – вставить зачищенные концы токопроводящих жил в выключатель, закрепить их. Порядок подключения значения не имеет, но обычно питающий конец подводят к нижней клемме, отходящий – к верхней.

Одноклавишник с подключенными проводами.

Дальше выключатель устанавливают обратно в коробку, разжимают лепестки, крепят к поверхности саморезами.

Крепление прибора на месте установки.

После окончания соединений проводов надо еще раз проверить правильность смонтированной схемы. В последнюю очередь устанавливается декоративная рамка с клавишей.

Схема полной установки выключателя.

На этом подключение выключателя электрического света с одной клавишей считается завершенным. Можно подавать напряжение, затем проверять работу освещения.

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя
