Какой выбрать подогрев пола под плитку?

Какие бывают теплые электрические полы: отличия кабельной системы от пленочной

Кабельный теплый пол.

Данный тип электрических теплых полов подразумевает наличие нагревательных секций, матов и кабелей.

В устройство пола монтируется электрический нагревательный кабель, к которому через терморегулятор происходит подключение электричества. Внешне кабель похож на обычный, но он необходим для преобразования электрического тока в тепло

При этом важным техническим свойством нагревательных кабелей, на которое стоит обратить внимание, является выделение мощности на единицу длины кабеля. Нагревательный кабель в некотором роде похож на нагревательный элемент

Секции кабельного пола устанавливаются в цементно-песчаную стяжку, а нагревательные маты — в слой плиточного клея на старую стяжку. В секциях и матах такой системы теплого электрического пола используется два типа кабеля: одножильный или двухжильный. При укладке одножильного кабеля оба конца необходимо вернуть в одну точку, а при монтаже двухжильного второй конец кабеля возвращать в исходную точку не нужно.

Пленочный теплый пол.

Отличие данного вида теплого электрического пола состоит в том, что в качестве нагревательного элемента в нем используется специальная пленка. Существуют два типа пленочного пола: углеродный и биметаллический.

Углеродный пол представляет собой резистивный элемент, вмонтированный между двумя слоями лавсановой пленки. Греющую пленку легко укладывать, поэтому ее можно использовать как в качестве основного, так и дополнительного отопления. Ее разрешено укладывать даже под чувствительные к температурному воздействию покрытия (ламинат, ковролин). При этом специальная заливка стяжки не требуется.

Монтаж пленочного электрического теплого пола своими руками легко осуществим даже во время косметического ремонта.

Биметаллический пол — тонкая пленка из полиуретана, внутри которой располагается двухслойное соединение. Нижний слой представляет собой сплав алюминия с добавками, а верхний — сплав меди (также с добавками).

Пленка скручивается в рулон, разделенный на квадратные секции (0,58 м х 0,54 м), которые можно разрезать. Структурно они состоят из разомкнутой токоведущей шины, которая располагается по краям и соединена зигзагообразным проводником толщиной 1 мм и с шагом в 1 мм.

Как показано на фото, пленка такого электрического теплого пола подходит для укладки под декоративные покрытия (ковролин, ламинат, линолеум):

Однако эта пленка не предназначена для монтажа под керамическую плитку. Рекомендованная температура на терморегуляторе составляет 27 °С.

Ниже описано, какие ещё бывают теплые электрические полы и в чем их отличия.

Водяной пол

Вода – самый экономный вариант обогрева. Однако установка водяного пола допустима не в каждом помещении. Технология подразумевает подключение к системе отопления, что значительно повышает:

  • Потребление магистрального ресурса;
  • Требует высоких мощностей оборудования;
  • Снижает температуру в радиаторе соседних квартир (при подключении от центрального отопления).

Для старых стен дополнительная нагрузка может привести к обрушению плиты перекрытия, спровоцировать прорыв трубы для теплого пола или затопление. Цементный раствор и трубы почти в 2 раза увеличивают внешнее давление. Водяной теплый пол уменьшает объем помещения, толщина всей конструкции может достигать 10 см, поэтому устанавливать такую систему обогрева в помещениях с невысокими потолками нерационально. Кроме того, необходимо согласовать его монтаж – за установку системы в квартирах без соответствующего разрешения начисляется штраф. К тому же конструкцию придется демонтировать своими руками.

Читать также: Тосол для системы отопления: можно ли использовать, как залить

Преимущества и недостатки системы

  • высокая энергетическая эффективность;
  • надежность;
  • длительный, не менее 50 лет, срок службы.

ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.

Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.

Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.

Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.

При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция

К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик. Управляющая панель монтируется в стену на расстоянии порядка 40 см от пола

Ввиду того что установка зачастую выполняется по армирующему слою, именно на него закрепляется монтажная лента. Фиксация осуществляется с шагом от 50 до 90–100 см. В обязательном порядке производится отступ от стены 10 см, а в местах расположения мебели – 30–50 см. Если в помещении расположены радиаторы и трубы отопления, то от них необходимо отмерить не менее 15 см. При монтаже нагревательных элементов необходимо соблюдать безопасный зазор между стенами, коммуникациями и самими проводами

Кабель, выполняющий обогрев, присоединяется к силовому элементу, соединение скрывается в специальной муфте. После этого кабель питания подводится к терморегулятору.
Фрагменты обогрева распределяются по поверхности. Для этого пользуются заранее составленной схемой с учетом рекомендаций производителя

Важно соблюдать правильность изгибов, они должны быть плавными, без заломов. Кабель фиксируется на монтажной ленте, дополнительно можно произвести закрепление на арматуру

Схему укладки выбирают в соответствии с условиями конкретного помещения

Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений. Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Установка такой системы предполагает точное соблюдение составленной схемы и порядка подключения.

Схема монтажа электрических теплых полов может меняться при увеличении количества контуров, а также в зависимости от вида подключения (двух и трехфазное)

Укладка нагревательных матов

Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Маты, по сравнению с другими электрическими системами, считаются одним из самых удобных вариантов обустройства

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

Инфракрасные обогреватели отличаются хорошим качеством и быстро монтируются, но подходят не под каждое помещение и напольное покрытие

Электрические системы обогрева пола

Чтобы выбрать теплый пол под плитку с обогревом от сети, сначала необходимо изучить предложения магазинов. Лучше покупать готовые комплекты. Внутри коробки имеются необходимые соединительные элементы. В стандартную комплектацию входят:

  • Электрические маты (мембрана в рулоне) на сетке, пленка либо стержни, в зависимости от вида теплого пола, их достаточно легко стелить своими руками;
  • Терморегулятор;
  • Провода;
  • Скотч;
  • Гофрированные трубы;
  • Инструкция для монтажа и эксплуатации.Читать также: Сколько потребляет теплый пол электроэнергии в месяц: как рассчитать

Чтобы сделать теплый пол под плитку на кухне, не следует экономить на покупке. Широкий выбор позволяет найти вариант из средней ценовой категории с достойными характеристиками. Средняя цена – от 1600 рублей кв. м. Отличную продукцию поставляют компании: «Теплолюкс», «Electrolux», «Devi».
Прежде чем выбрать комплект, правильно посчитайте площадь на кухне, жилых помещениях. Не забудьте о фольгированной подложке. Она поможет сделать пол теплее, сэкономит электроэнергию. Плотная фактура хорошо держит тепло. Класть ее следует на стяжку блестящей стороной кверху.
В отличие от водяных, электрические виды позволяют автоматически регулировать температуру, поэтому их можно эксплуатировать весь год. Но их применение накладнее, чем водяных систем, ввиду высокой стоимости электричества.

Вам может быть интересно: Какой должна быть температура теплого пола?

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

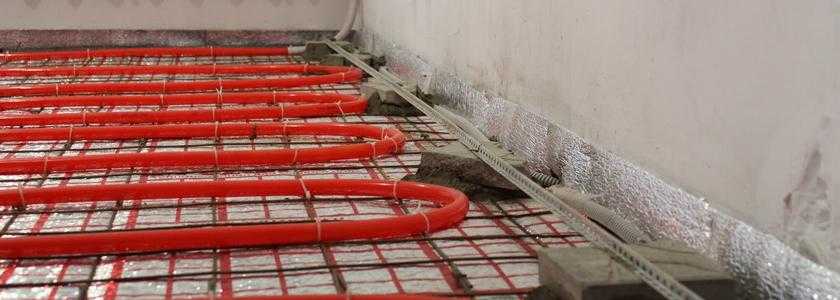

Технология монтажа водяного пола включает ряд этапов:

  • Выкладывание на подготовленное базовое основание фольгированного утеплителя;
  • Укладка арматурной сетки для фиксации водопроводных труб;
  • Монтаж системы из металлопластиковых труб;
  • Заливка песчано-цементной стяжки;
  • Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

  • Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
  • Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м. 0.050.10.150.20.250.30.35
Труба Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Лучший электрический теплый пол

Теплые электрические полы являются одним из наиболее распространенных вариантов домашнего отопления. Эти системы постоянно совершенствуются, с каждым годом становятся лучше и эффективнее. Поэтому когда рассматривается вопрос, какой теплый пол под плитку лучше, следует остановиться на всех основных вариантах, чтобы сделать правильный выбор и подобрать наиболее оптимальный вариант. Если иметь представление об электрических теплых полах хотя-бы в общих чертах, будет значительно проще выполнять монтажные работы.

Несомненным лидером являются различные кабельные системы. Принцип работы здесь такой же, как и у водяных полов, только трубы с теплоносителем в данном случае заменены нагревательным элементом – кабелем. Точно также укладывается контур, закрываемый стяжкой и финишным покрытием. В рабочем режиме происходит нагрев всей поверхности пола до температуры, заданной в термостате. В свою очередь, работа терморегулятора осуществляется по сигналам температурного датчика, вмурованного в стяжку или внешнего устройства, реагирующего на температуру воздуха в помещении.

Одной из разновидностей кабельных систем являются нагревательные маты, также укладываемые под стяжку. Они выполнены в виде сетки с прикрепленным греющим кабелем. Вся конструкция свернута в рулон, раскатываемый поверх основания в процессе монтажа. Во всех случаях существует возможность выбора нагревательных кабелей с различной теплоотдачей для обеспечения требуемой мощности теплых полов.

Современные электрические полы выполнены в виде тонкой и прочной полимерной пленки, на поверхность которой нанесены нагревательные элементы. Изделие выпускается рулонами, шириной 0,5-1,0 м, толщиной не более 3 мм. Нагревательные элементы этого типа могут монтироваться без стяжки под любое покрытие, кроме кафельной плитки. Данные системы обогрева выделяет тепло, наиболее благоприятное для человеческого организма.

Стержневые теплые полы состоят из угольных нагревательных элементов, соединенных проводниками, образующих цельную сетку, представляющую собой рулонный материал. Каждый из карбоновых стержней является отдельным устройством, способным функционировать автономно. При выходе из строя одного из них, остальные будут работать в обычном режиме.

Самой новой и современной системой считаются электрические жидкостные теплые полы, совместившие в себе качества электрического и водяного отопления. В полиэтиленовые трубы помещается изолированный кабель с нихромовыми жилами, выполняющий функцию греющего сердечника. Остальное пространство заполняет теплопроводящая незамерзающая жидкость. Один конец трубы заканчивается соединительной муфтой, а другой – демпферным устройством для компенсации теплового расширения жидкости в замкнутом пространстве. Монтаж данной системы осуществляется по технологии водяных полов с подключением в электрическую сеть через терморегулятор.

Пирог пола с подогревом

Частный дом или типовая многоэтажка одинаково требовательны к подготовке основания (т. н. чернового пола) под любую систему отопления. С небольшой разницей, в зависимости от принципа функционирования, многослойная структура теплого пола выглядит следующим образом:

1. Прочная основа. Приоритет у цементосодержащих вариантов.

2. Гидроизоляция. Здесь важна функциональная составляющая.

3. Теплоизоляция. Игнорирование этого пункта в разы снижает эффективность использования энергоресурсов. Ведь даже демпферная лента для стяжки (между стеной и стяжкой) позволит значительно снизить теплопотери.

4. Металлическая сетка. Полезный диапазон включает и упрощенный монтаж теплоносителя (трубы) и дополнительную прочность конструкции – за счет армирования стяжки. Мелкую сетку лучше всего стелить на арматуру, с тем, чтобы она находилась в глубине стяжки, а не по нижнему краю.

5. Фольга или другой рулонный металлизированный отражатель на пенополистироле. Целесообразность использования не доказана даже в насыпных (сухая стяжка) полах. Рассмотрев экспериментальные варианты с использованием отражателя и без него, можно утверждать:

  • в одном случае, разница температуры на поверхности пирога не выходит за рамки одного градуса Цельсия
  • в другом – пол дольше держит тепло, если эффективно прогрето основание стяжки под теплоносителем
  • рентабельность отражателя – фактор, не выдерживающий критики. Фольга растворяется под воздействием самонивелирующего раствора, а металлизированный полимер под весом стяжки расплюснется и утратит заявленные свойства.

6. Система труб. Для «кулибиных» подходят металлопластиковые, реже медные и стальные гофрированные трубы. За всех остальных граждан расчеты и подбор материалов осуществляет производитель системы.

7. Стяжка. Обязательный минимум слоя в 30 мм над трубами.

8. Декоративная отделка.

Видео — какой теплый пол лучше укладывать под кварц-виниловую плитку:

Разновидности конструкций для подогрева пола

Многих хозяев волнует проблема выбора: теплые полы под плитку, какие лучше. Отзывы о разных типах систем существуют самые противоречивые. Поэтому нужно определить положительные и отрицательные характеристики всех изделий, чтобы приобрести именно то, что вам подойдет.

Некоторые специалисты утверждают, что кафель не является лучшим вариантом для использования в жилых помещениях, поскольку этот материал очень холодный, чтобы ступать по нему босиком. Однако это лишь отчасти соответствует истине.

Водяной теплый пол работает от котла или бойлера

Кафельную плитку характеризует высокая способность к теплопроводности. Это свойство станет преимуществом при установке под облицовку обогревательной конструкции. Кроме того, кафель прекрасно переносит перепады температуры, которые создаются при нагревании контактов во время работы теплой системы. Нелишним будет прояснить разницу между ними, чтобы понять, как выбрать теплый пол под плитку. Отзывы хозяев, уже установивших ту или иную систему, помогут сориентироваться и подобрать подходящий для вас вариант.

Элементы обогрева бывают электрическими и работающими по принципу батарей отопления, на воде, подогретой газом или электричеством.

Водяная конструкция отопления – это замкнутая система, в которой по трубам из меди либо полимеров движется нагретая жидкость. Подсоединяться такой вид теплого пола может к теплоцентрали (в квартире) либо к бойлеру или котлу (в коттедже).

Водяная система подогрева пола станет наиболее дешевой в эксплуатации.

Для того чтобы узнать, как сделать теплый пол под плитку в ванную, рассмотрим еще одну разновидность нагревательных систем.

Из всех электрических систем пленочные теплые полы самые экономичные

Электрические системы – наиболее востребованный метод для равномерного распределения тепла по поверхности. Работает он благодаря специализированному нагревательному компоненту в виде провода, укладываемого полностью по всему полу. При нагревании этого специфичного ТЭНа происходит подогрев поверхности. Есть несколько методов оснащения электрическим теплым полом помещений:

  • монтаж инфракрасной пленки;
  • пол из электрического кабеля;
  • укладка конструкции из термоматов.

Инфракрасные полы

На рынке системы представлены 2 моделями:

  1. Пленочные ИК – рулоны мембраны с полосками;
  2. Карбоновые ИК – стержни, соединенные шнурами.

Инфракрасный пленочный способ обогрева происходит благодаря элементам, вмонтированным в ламинированную углеродную пленку. ИК токопроводящие полосы защищены от влаги. Это позволяет делать систему на кухне, поместив ее под деревянный пол, ПВХ покрытие или фанеру. Устройство подключается к источнику питания через терморегулятор. Мембрана ИК пола равномерно источает тепло, обеспечивая комфортную температуру на кухне или в жилых комнатах. Пленка служит до 17 лет. Цена от 570 руб./кв.м.

Читать также: Теплый пол на деревянный пол: как сделать в деревянном доме

Карбоновый инфракрасный пол выпускается в виде матов со стержнями, зафиксированных на пленке особым составом – полиэтилентерефталатом. Параллельное подключение нагревательных элементов обеспечивает постоянное функционирование системы. Цена – 1550 руб/кв.м. Гарантия 18 лет.

Преимущества ИК систем:

  • Теплый пол под плитку легко устанавливается на любые поверхности: ПВХ, деревянные, бетонные, фанеру;
  • Легко корректируется температура;
  • В помещении сохраняется атмосферная влажность, воздух не пересыхает;
  • Ионы с отрицательным зарядом благотворно воздействуют на человека;
  • Герметичная изоляция и двойная оплетка проводов позволяет использовать теплые полы под плитку в гостиной, кухне, в помещениях с высокой влажностью.

ИК теплый пол под плитку и его недостатки:

  • Легко нарушается целостность покрытия;
  • При несоблюдении правил безопасности не исключено возгорание. Лучше не класть под деревянный пол или фанеру.

Какой выбрать электрический пол необходимо решать в индивидуальном порядке. Лучше исходить из технических характеристик: силы излучения, конвекции, теплопроводности.

Покупая пол на кухню под фанеру, ПВХ или деревянные покрытия, следует тщательно рассчитать мощность системы. Выбор лучше делать в пользу известных производителей.

Монтаж производится в следующей последовательности:

  1. Необходимо проштробить на стене бороздки для проводов терморегулятора;
  2. Очистить или пропылесосить пол, сделать на нем углубления для гофротрубы с датчиком, уложить ее в канавку;
  3. Положить мат, тщательно закрепить его скотчем с обеих сторон;
  4. После соединения проводов, элементов, проследить за электрическим сопротивлением датчика и мата;
  5. Залить поверхность цементным раствором в 6 мм;
  6. Закрепить своими руками на стене терморегулятор;
  7. Нанести клей для плитки;
  8. Укладка плитки на теплый пол.

В качестве декоративного покрытия подойдут: ламинат, паркет, линолеум, минеральные покрытия. Идеальный вариант – плитка ПВХ, уложенная на кабельный пол.

Читать также: Как отрегулировать систему отопления: настройка своими руками

Виды и особенности

Выпускается несколько типов матов, различающихся материалом, способом крепления труб, предназначением для конкретных видов помещений. Каждый имеет некоторые преимущества и недостатки.

Фольгированные

Изготавливаются из вспененных полимеров ( полиэтилена, пенофола), с одной стороны покрыты слоем фольги. Застилаются они обязательно фольгированной частью наружу, и по этой поверхности выкладывают трубы для теплоносителя. Полотна подобного утеплителя раскладываются встык. Для обеспечения цельности создаваемой отражающей и гидроизолирующей поверхности стыки рекомендуется проклеить водостойким фольгированным скотчем.

Применение таких матов для укладки водяного пола – не самое удачное решение. Использовать такую подложку возможно лишь в том случае, если основание пола уже имеет достаточный уровень теплоизоляции, а теплый пол рассматривается в качестве дополнения к основной отопительной системе.

Абсолютно не применимы фольгированные мат на первых этажах, под которыми расположены подвалы или цокольные помещения. Неэффективны они также при частном одноэтажном строительстве.

Тонкие маты из экструдированного полистирола

Использование подобных матов позволяет смонтировать теплый пол, который может стать основным источником обогрева. Плоские маты из экструдированного полистирола (ЭППС) толщиной 40÷50 мм с фольгированным покрытием вполне применимы для водяного теплого пола, но с некоторыми оговорками. Важна высокая плотность ППС – около 40 кг/м3. Данный материал не имеет гидрозащиты, поэтому потребуется перед укладкой труб застилать его полиэтиленовой пленкой.

Небольшое неудобство на некоторых матах такого класса – отсутствие разметочных линий. Их придется наносить самостоятельно. При этом крепление труб осуществляется очень просто – с помощью специальных скоб.

Маты из ЭППС с покрытием

Более совершенный, по сравнению с предыдущим, вид. ЭППС маты изготавливаются из материала повышенной прочности. Помимо фольгированного слоя, имеют пленочное покрытие с нанесенной разметочной сеткой, существенно упрощающей процесс укладки труб в соответствии с предварительно вычерченной схемой. Подобные маты, сохраняя все достоинства пенополистирольных плит, являются законченной конструкцией – нанесенный на них фольгированный и пленочный слой избавляет от необходимости настилать сверху подложку типа «пенофола».

Такие маты удобны в укладке. Они раскатываются по полу подобно тракторной гусенице, превращаясь в плотную монолитную поверхность без щелей. Для сопряжения соседних рядов предусмотрены специальные пазы – ламели. Крепление труб ЭППС матам осуществляется с помощью скоб или «гребенок».

Пенополистирольные профильные (с бобышками)

Это самый удобный в плане укладки труб водяного теплого пола вариант. Пенополистирольные профильные маты изготавливают по технологии штамповки, что позволяет придать им сложную конфигурацию. На их верхней поверхности имеются фигурные выступы-бобышки различной формы (прямоугольные, цилиндрические, треугольные) высотой от 20 до 25 мм. В образующиеся между бобышками пазы плотно укладываются трубы отопления, получая отличную фиксацию, полностью исключающую смещение труб во время заливки стяжки.

У таких матов – множество достоинств:

  • Плотность используемого при их изготовлении пенополистирола – 40 кг/м3, что позволяет им с легкостью выдерживать все механические нагрузки.
  • Теплопроводность материала невысока. Они отлично удерживают тепло, не допуская ненужного нагрева межэтажных перекрытий или залитого основания пола.
  • Физические характеристики и сложная ячеистая конфигурация матов делает их великолепными шумопоглотителями – помещение получает дополнительную звукоизоляцию.
  • Специальная система торцевых центрирующих замков матов позволяет собрать маты в сплошную поверхность, без зазоров по стыкам, способных пропускать влагу.
  • Размещение выступов позволяет строго выдерживать шаг укладки трубы – от 50 мм и более, с расстоянием, кратным 50.

Ковролин

Это разновидность напольного покрытия, что отличается от других видов своей мягкостью. Продается в рулонах, где на каждом варианте может присутствовать рисунок или красивый орнамент.

Разница между установкой ковролина и ламината заметна уже сначала, когда речь идет  об изменениях над трубой. В этом случае остается только напольное покрытие и цементный раствор. Толщина — 4 и 1 см.

Слои под трубами остаются неизменными, потому что не зависят от изменений покрытия. Толщина бетона и двух утеплителей — 22, 2 и 4 см.

При расчете задают такую же температуру, что и в первом варианте (40°С). После подсчёта, заметно снизился поток вверх — 60.1 Вт/м², а максимальная температура помещения — 25 °С.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
