Подключение электрического теплого пола: кабельного, термомат и пленочного

Преимущества и недостатки

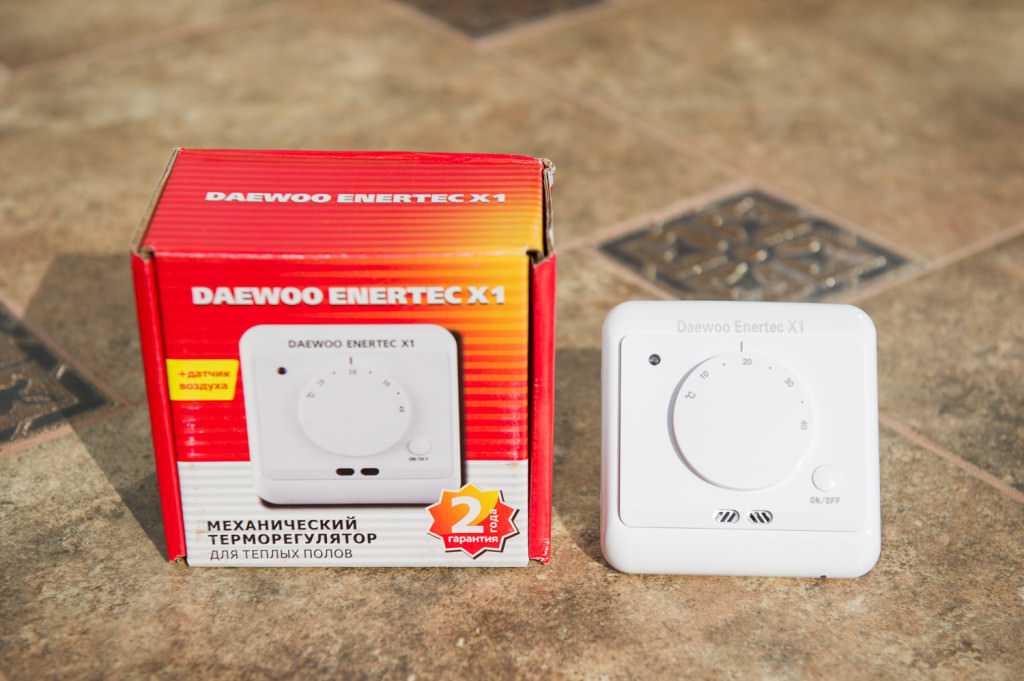

Как любой другой прибор, терморегулятор для подогрева полов имеет ряд преимуществ и недостатков.

Среди главных достоинств прибора можно выделить:

  1. Простоту управления.
  2. Доступную ценовую политику.
  3. Экономию затрат
    на оплату электроэнергии.
  4. Эргономические качества устройства.
  5. Лёгкость проведения
    установки.
  6. Наличие возможности
    автоматически настроить систему включения и отключения тёплого пола.
  7. Наличие возможности
    регулировать температурный режим.
  8. Высокое качество оборудования.
  9. Надёжность работы
    регулятора.
  10. Установленную функциональную память
    , которая обеспечивает сохранение настройки в случаях отключения электроэнергии.

Недостатков у прибора практически нет. Основной минус состоит в сложности функционального программирования системы настроек. Однако, разобравшись один раз при установке, в дальнейшем сложностей не возникает.

Для каждого вида пола находится свой тип термостата.

Теплый водный пол

У владельцев частных домов пользуются популярностью водные теплые полы, которые запитываются от автономного котла. Преимущества этой технологии — эффективность и минимальные расходы на обогрев помещения в зимнее время года. Такая схема может быть реализована исключительно в частных домах, так как подключаться к центральной системе отопления в многоэтажках запрещается.

Конструктивно водная схема подключения теплого пола включает следующие элементы:

  1. Клапанный термостатический управляющий механизм, который перекрывает движение нагретого в котле теплоносителя.
  2. Клапанное балансировочное устройство, предотвращающее холостую прокачку теплоносителя в контуре отопления.
  3. Циркуляционный насос, обеспечивающий необходимое давление в нагревательных контурах.
  4. Предохранительный термостат, расположенный в основной трубе и отвечающий за температуру в системе.
  5. Электропривод водяного коллектора для управления клапанами нагревательных контуров.
  6. Притворный клапан (байпас), открывающий и перекрывающий движение по большому и малому кругу.
  7. Водяной коллектор, отвечающий за давление и распределение теплоносителя по контурам.
  8. Выносной терморегулятор, который управляет работой автономного котла.

Также в системе теплого водного пола может использоваться гидравлический разделитель, представляющий специальную емкость, где накапливается горячий антифриз. В последующем при необходимости нагрева помещения теплоноситель с помощью циркуляционного насоса закачивается в большой или малый контур, быстро повышая температуру в доме. Гидравлический разделитель может отличаться своим объемом и устанавливается в специальной стеновой нише или в коллекторном шкафу.

Как и в случае с классическим радиаторным обогревом, в системе теплого водного пола необходимо использовать расширительный бачок, основное назначение которого — стабилизация давления в контуре при нагреве теплоносителя.

Размеры расширителя выбирают в зависимости от мощности отопительного оборудования и общего объема теплоносителя.

Конструктивная сложность системы водного обогрева пола вынуждает многих домовладельцев обращаться к специалистам. Лишь при использовании готовых комплексных нагревательных установок и наличии на руках качественного проекта всю работу можно провести самостоятельно. При подключении водного теплого пола необходимо проверить качество и герметичность соединения фитингов. Завершив установки основных компонентов, следует провести пробный пуск, отрегулировав всю систему. После этого можно укладывать декоративное напольное покрытие, расположенное над обогревательными контурами.

Перед самостоятельным монтажем теплого пола необходимо изучить инструкцию

Управлять системой теплого водного пола можно как при помощи механических терморегуляторов, так и автоматических блоков расширения, которые подключаются к автономному котлу. В последнем случае обеспечивается максимально эффективный нагрев помещения, вся система работает по инструкции пользователя, а при необходимости можно с легкостью увеличить или уменьшить интенсивность обогрева отдельных помещений или всего дома.

Обустроив электрическую или водную систему подогрева, можно решить проблему с теплом и повысить комфортность проживания в частном доме. Наибольшей популярностью пользуются электрические нагревательные маты, подключение которых не представляет особой сложности

Владельцы частных домов могут обратить внимание на водный нагрев пола, который позволяет с максимальной эффективностью использовать отопительное оборудование. В последнем случае монтаж следует доверить специалисту, что гарантирует бесперебойную работу всех элементов и простоту обогрева помещения

В этом видео вы узнаете о главных ошибках при монтаже теплого пола:

Подбор мощности теплого пола

Расчет теплого пола

Самым главным показателем, на который нужно ориентироваться при выборе теплых полов, является их мощность. Этот критерий зависит от следующих пунктов:

  • площади пола, который требуется прогревать;
  • вида нужного обогрева (дополнительный или основной);
  • типа помещения, где будет проводиться отопление (балкон, жилая комната, офис, склад).

Расчет мощности теплого пола

При проведении расчетов теплого пола нужно брать лишь полезную площадь, где чаще всего находится человек. Так, если это кухня, то под мебелью и холодильником можно не рассчитывать площадь. При проведении расчетов обязательно нужно заранее определиться с местом расположения всех нагревательных элементов, так как в дальнейшем изменить их позиции будет невозможно.

Если вы решили применять теплый пол как осзновной обогрев, то отведенная под него площадь должна составлять минимум 70% всего помещения.

Виды термодатчиков для систем теплого пола

Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении.

Термодатчики бывают четырех типов:

  1. Для определения температуры воздуха.
  2. Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
  3. Для определения температуры поверхности пола контактным способом.
  4. Комбинированные.

Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.

Наконечники датчиков температуры должны быть изготовлены из хорошо проводящих тепло материалов, тогда скорость реакции терморегулятора на избыточный нагрев будет выше

Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.

Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.

Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при монтаже теплого пола как дополнительной системы отопления.

К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

Датчик изменения температуры

Обыкновенный тип терморегулятора оборудуется единственным датчиком, который используется для проведения замеров температурного режима полов. Однако, как показывает практика, это далеко не самый эффективный вариант.

Учитывая разнообразные условия использования обогревательной системы тёплых полов, лучше воспользоваться гораздо более сложной схемой контроля температурного режима.

В случае, когда обогрев помещения осуществляется исключительно от тёплого пола, рекомендуется контролировать температурный режим посредством датчиков нагрева воздуха.

Если в помещении используется напольное покрытие в виде паркета, линолеума или , то следует заранее исключить возможность его перегревания, а именно избежать повышения температуры выше 25 градусов. В таком случае, целесообразнее приобрести и установить датчик, предназначенный для измерения перепада температур пола.

Регуляторы подразделяются на следующие виды (согласно датчикам):

  1. С наличием встроенного датчика
    , который измеряет температурный режим.
  2. С наличием возможности подключения датчика наружного типа
    , который будет производить контроль за температурой.

Приборы, которые предназначены для подключения нескольких датчиков, используются в качестве основного типа обогрева помещения. Приобретая цифровой тип устройства, можно с лёгкостью обеспечить контроль температуры напольных покрытий.

  1. Обязательно наличие нормального сечения кабеля терморегулятора.
    При наличии проводки старых времён, гораздо безопаснее установить отдельную линию, которая пойдёт от специально отведённого автомата.
  2. При использовании терморегулятора для обогревания нескольких помещений одновременно
    , следует помнить, что регулирование температурного режима возможно будет исключительно в комнате, где располагается датчик. По этой причине возможны проблемы с перепадами температурного режима.
  3. Категорически не рекомендуется применение одного регулятора
    в помещениях с противоположными условиями эксплуатирования (либо при большом перепаде температур). Добиться желаемого обогрева во всех комнатах станет невозможным.
  4. Лучшим вариантом станет использование отдельного термостата
    на каждую комнату с наличием тёплых полов.

Подключение теплых полов — самый популярный метод дополнительного отопления комнаты. Для экономии средств часть работ допустимо выполнить собственноручно

В представленном материале будем рассмотрено как подключить теплый пол при существующих системах прогрева и какие тонкости при этом важно учесть

Реализованы два основополагающих типа тепловых полов — это водные теплые полы и электрические. В нагреве водяного исполнения теплоносителем является прогретая вода, подающаяся из котла либо общего стояка.

А в электрических полах передача тепла реализована следующим образом: протекающий ток нагревает медные греющиеся элементы, а они в свою очередь передают тепло окружающим предметам. По этому принципу функционируют, электрические маты, греющий кабель. А принцип работы инфракрасной пленки заключен в испускании специализированными элементами длинных инфракрасных волн, оные и прогревают все предметы в помещении.

Любой из типов имеет тонкости при подсоединении, далее рассмотрим подключение теплых полов более развернуто.

Виды теплых полов

Подключение теплого пола без терморегулятора

Задумываясь о том, можно ли подключить теплый пол без терморегулятора, стоит узнать не только мнение специалиста, но и поинтересоваться особенностями конструкции, спецификой подключения и функциональностью системы.

Важно не только чувствовать себя комфортно, наступая на теплый пол, который не должен быть слишком горячим или холодным из-за слабого нагрева. Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств. Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров

Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров

Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств. Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров.

Особенности конструкции и ее функциональность

Профессионалы считают, что подключать пол без терморегулятора нельзя

Можно ли теплый пол подключить без терморегулятора? Даже если кто-то скажет, что можно, опытный мастер ответит – нет

Терморегулятор является важной составляющей конструкции

Установка и использование дополнительного оборудования проводятся еще до того момента, как контуры труб или нагревательные маты будут скрыты финишным напольным покрытием.

Существует несколько объективных причин, по которым установка термостата считается необходимой:

  1. Смонтированный без терморегулятора теплый пол не обеспечивает полноценного комфорта во время его эксплуатации. Все зависит от того, какова конструкция самого пола, что использовано в качестве нагревательного элемента, какова предельная температура нагрева. Если покрытие прогревается слишком сильно, то именно термостат поможет отрегулировать нагрев и создать нужную температуру в помещении.Работа теплого пола без регулятора приведет к перегрузкам нагревательного элемента
  2. Постоянная работа системы теплого пола приводит к тому, что потребитель сталкивается с повышением затрат электроэнергии. Своевременный и правильный монтаж термодатчика позволит устанавливать нужный уровень нагрева системы и, таким образом, экономить энергию и материальные средства. Наличие такой аппаратуры позволит отказаться от подключения теплого пола непосредственно к домашней сети через розетку, значит, потребление электроэнергии будет не постоянным, а через систему «включить»-«выключить». Умный прибор сам способен отключить аппаратуру по достижению нужного уровня температуры.
  3. Бережное отношение к приборам продляет срок их эксплуатации. Это касается и использования финишного напольного покрытия, которое гораздо быстрее придет в негодность, если подогрев осуществляется постоянно.

Почему нужен термостат

Качество обогрева помещения зависит от того, какая система смонтирована для его обеспечения и какое напольное покрытие уложено сверху.

Подключение теплого пола напрямую к розетке гарантирует постоянное функционирование агрегатов, значит и постоянное воздействие тепла на материал, уложенный в качестве покрытия.

Терморегулятор обеспечивает оптимальное и точное управление кабельными системами, созданными для обогрева и отопления. Он способен защитить от поломки и напольное покрытие, и саму систему теплого пола.

Постоянный обогрев может привести к нарушению напольного покрытия

Если на полу постелили ламинат, ковролин или линолеум, непрерывное поступление тепла приведет к быстрому выходу из строя напольного покрытия и скорой его замене. Ламинат начнет рассыхаться, швы и стыки разойдутся и появятся щели.

Линолеум под воздействием довольно высокой для него температуры деформируется и вздуется.

В том случае, если система теплый пол уложена под керамогранитную плитку, из строя довольно быстро выйдет нагревательный элемент.

Это также приведет к ремонту и демонтажу всей конструкции. Взгляд на проблему подключения терморегулятора смотрите в этом видео:

Кроме того, терморегулятор обеспечит включение системы только в нужное время и отключение после полноценного прогрева помещения.

С помощью терморегулятора температура в комнате, где он установлен, будет поддерживаться на одном постоянном уровне. Это положительно скажется на созданном микроклимате, позволит ощутить уют и комфорт.

Нужная температура будет поддерживаться круглосуточно и хозяину дома не придется постоянно проверять уровень нагрева, при необходимости уменьшая его или вовсе отключая систему.

(1 1,00 из 5)

Подключение водяного теплого пола

Схема водяного теплого пола немного отличается от электрического пола.  Прежде всего, необходимо определить со способом подключения.

  • Подключение к магистральному отоплению. Такой способ применяется в многоквартирных домах. Однако при таком подключении возможен перерасход тепла, и вы оставите холодными квартиры соседей. Избежать таких проблем можно в квартирах, где отопление стоит на обратке. В этом случае вы получите комфортную, не слишком горячую температуру в трубках теплого пола. Главным минусом такого способа подключения является отсутствие возможности плавно регулировать температуру в теплоносителе.
  • Подключение к индивидуальной системе отопления. Такой способ подключения может использоваться только в частных домостроениях. Ниже показана принципиальная схема подключения.

    На ней показаны следующие элементы цепи:

  • Управляющий клапан. На эту деталь подается сигнал от установленного на поверхности пола датчика. Как только система устанавливается нужная температура, клапан закрывается.
  • Клапанное балансировочное устройство. Это устройство не допускает холостого прохода теплоносителя. Если отключена подача теплоносителя, то клапан пускает его по экономному кругу, без котла.
  • Насос циркуляционный. Это устройство поддерживает в нагревательных контурах определенное давление теплоносителя.
  • Предохранительный термостат. Предназначен для контроля за температурой в системе. Устанавливается на входной трубе теплоносителя.
  • Привод электрический. Управляет клапанами всех нагревательных контуров.
  • Коллектор распределяет теплоноситель по контурам.
  • Байпас (притворный клапан коллектора) отвечает за циркуляцию воды по малому кругу системы.
  • Терморегулятор. При необходимости их может быть несколько, что позволяет устанавливать в каждой комнате определенную температуру.

Теплый пол с гидравлическим разделителем

Подключение через гидравлический разделитель. Гидравлический разделитель – это емкость заполненная теплоносителем.

Важным этапом монтажа теплого водяного пола является установка водяного коллектора. К этому устройству подключаются все контуры системы. Устройство коллектора позволяет индивидуально регулировать давление и температуру в каждом контуре.

Схема подключения коллектора теплого пола в частном доме

Теплый водяной пол может быть дополнительным источником отопления или использоваться как самостоятельный вариант. При первом варианте на прямой ход устанавливаются радиаторы, а на обратный подключается теплый пол.

На схеме ниже показаны:

  • Циркуляционный насос.
  • Радиаторы отопления.
  • Котел.
  • Накопительный бак.
  • Управляющее устройство.
  • Запорные краны.

Подключение нагреваемого пола по комбинированной схеме

Нагревательный мат для теплого пола

Нагревательный мат для теплого пола устройство

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов.

Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола.

Кроме того, можно сделать теплый пол поверх старого кафеля.

Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Монтаж нагревательного мата

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше).

Монтаж терморегулятора производится аналогично.

Правила монтажа

Терморегулятор подключают на последней стадии монтажа системы теплого пола. Только такой порядок позволит точно рассчитать длину электрокабелей, идущих к прибору от датчиков температуры и нагревательных элементов. Для прокладки проводов в плите делают соответствующие канавки – штробы. В них провода прокладывают к электрическому щиту и к полу.

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

При монтаже терморегуляторов важно придерживаться следующих правил:

  • Размещать регулировочный прибор лучше на расстоянии от 40 до 170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте. Терморегуляторы со встроенными датчиками устанавливают на высоте 80 см.
  • Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
  • При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
  • Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
  • Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
  • При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
  • При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
  • Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
  • Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Выбор места для монтажа

Для установки сначала нужно определить, где будет установлен терморегулятор. Большая часть современных приборов рассчитана на стандартную стенную коробку диаметром 65 мм

Устанавливаются они в рамку розетки или ставятся отдельно — для монтажа это не столь важно

Запитывать терморегулятор желательно от электрощита с применением автоматической системы защитного отключения. Но возможно использование и подводки к розетке (сеть переменного тока 220 В, 50 Гц)

Для правильной работы критически важно расположение датчиков температуры. Если в приборе есть выносной датчик температуры воздуха, ставить его нужно на высоте не менее 1,5 м от поверхности обогреваемого пола и подальше от источников тепла (например, окна или батареи)

Подключение прибора

Для подключения проводов снимите с терморегулятора переднюю панель, аккуратно разберите управляющий механизм, на простых моделях он представляет собой колесико. Для снятия нужно поддеть элемент отверткой. Давить на корпус нельзя: он может треснуть.

Порядок дальнейших действий:

  1. Открутите винт, который закрепляет переднюю панель к самому механизму. Во многих моделях есть специальные пластмассовые защелки, которые удерживают лицевую панель. Для снятия достаточно поджать защелки отверткой, и она отщелкнет.
  2. Далее от обозначенной высоты с помощью рулетки измерьте длину от терморегулятора до датчика, который будет в полу.
  3. К монтажной коробке протяните электрические провода. Индикатором определите фазный кабель (черный либо коричневый), кабель с рабочим нулем (синий), а также провод для заземления. Напряжение между нулем и фазой должно составлять 220 В.
  4. Перед тем как установить терморегулятор теплого пола, между ним и греющим элементом нужно расположить датчик температуры и укрыть его гофротрубой, защищающей от механического воздействия. Провод датчика протяните к корпусу термостата. Специалисты настоятельно рекомендуют следовать инструкции к терморегулятору теплого пола при подключении.
  5. После проведенных манипуляций установите крышку прибора на место. Подайте на устройство электроток, чтобы проверить правильность монтажа и готовность к эксплуатации.
  6. Выставьте желаемые параметры температуры и запустите систему на сутки в тестовом режиме. Только удостоверившись в отсутствии проблем и в бесперебойной подаче тока в аппарат, можно приступать к финишной отделке.

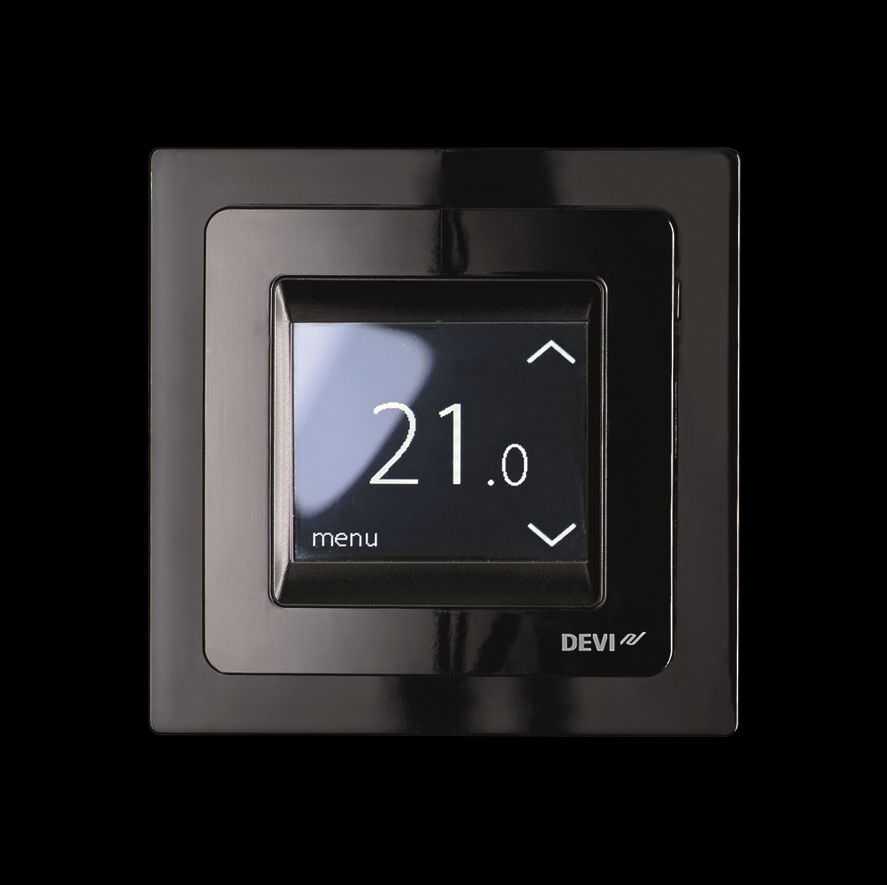

Современные программируемые термостаты представляют собой электронные приборы со сложным устройством, поэтому их установку и настройку целесообразней будет доверить квалифицированным специалистам. Допущенные во время монтажа ошибки и неправильно выбранные режимы могут приводить к выходу из строя всей системы и повреждать поверхность полов.

Технические характеристики нагревательной пленки

К основным техническим характеристикам представленных на рынке пленочных теплых полов относятся:

  1. Мощность, потребляемая погонным метром пленки. В настоящее время для большинства ее моделей этот показатель лежит в пределах 45-67 Вт.
  2. Температура плавления (130 С). Стоит заметить, что в процессе работы поверхность пленки нагревается до температуры, не превышающей 55 С.
  3. Процентное содержание инфракрасного излучения в общем частотном спектре должно составлять не менее 95 %.
  4. Длина и ширина одной полосы термопленки (как правило – 8 Х 0,5 м).
  5. Толщина пленки составляет 0,4 мм. Это дает возможность класть теплый пол под любым напольным покрытием – ламинатом, паркетом, керамической плиткой, а также линолеумом или ковролином. Главное четко следовать инструкции по монтажу и плёночные теплые полы долгие годы будут радовать вас комфортом и теплом.
