Прокалывающие зажимы для провода сип. характеристики, таблицы сравнений. ошибки при подключении

Как соединить провод СИП

Из-за наличия в составе жилы стального сердечника, позволяющего кабелю сохранять длину, не растягиваясь под своей массой, его назвали самонесущим изолированным проводом. Он предназначен для воздушных линий напряжением до 35 киловольт и не предполагает прямого соединения между собой. Для изготовления ответвлений предусмотрено использование прокалывающих механизмов.

Принцип работы

Для соединения двух параллельных жил или создания отпайки применяют ответвительные зажимы для проводов. Для одного из них употребляется сжим с самопрокалыванием в едином гнезде, а в другом — в разных отсеках, с изоляцией оголённых концов диэлектрическими колпачками. Прокол осуществляется зубцами в форме пирамиды. Подобный вид зажима обеспечивает защиту от попадания влаги.

Строение соединителя

Конструкция такого приспособления проста и надёжна. Это достигается при помощи следующих деталей:

• Пластина с пирамидальными зубами. Она может быть одна или несколько, составляющих клеммник. С её помощью реализована способность самопрокалывать изоляцию до проволочного основания.
• Герметизирующая смазка для исключения окисления.
• Крепёжные изделия.
• Корпус для защиты от влаги, иногда полностью герметичный.

Обычно для затягивания используются болты с головкой на 13 или 17. Один из них простой, для разборки разъёма, второй срывается по достижении определённого усилия. Гнёзд бывает два или четыре различного диаметра. К примеру, зажим прокалывающий для СИП 4х16 означает присутствие 4 посадочных мест для провода сечением 16 квадратных миллиметров, соответственно, 2х16 указывают на содержание двух гнёзд должного диаметра.

Бывают соединения для проводов разного размера в одном корпусе. Маркируются такие изделия следующим образом:

• Марка зажима.
• Диаметр основного провода.
• Сечение ответвления.

Преимущества метода прокола

Применение таких зажимов началось уже давно и стало популярным. Этому способствовали подобные достоинства:

• Работа выполняется без отключения напряжения.
• С помощью изолированного ответвительного зажима можно соединять одножильные провода из отличающихся металлов.
• Контроль уровня затяжки и, соответственно, качества контакта. Второй болт обеспечивает удобную разборку соединения.
• Возможность создания герметичного сочетания. Ему не страшны колебания температуры.
• Быстрый монтаж.
• Много разновидностей под жилу любого сечения.

Связка провода без изоляции

Для магистральных линий предназначаются специальные виды зажимов. У них со стороны основной трассы применяется плашка без зубцов, а с ответвительной части — стандартный зажим с шипами. Установка таких приспособлений производится на обесточенном оборудовании.

Способы соединения СИП провода с медным неизолированным кабелем

СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей. Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.

В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.

Существуют более надежные и безопасные способы соединения СИП кабеля с проводами из меди. Наиболее распространенными и простыми являются следующие варианты:

• соединение проводов с помощью клемм
• использование для соединения ответвительных сжимов
• применение болтов, шайб и гаек

Каждый из перечисленных способов считается относительно простым и может быть использован для соединения провода из алюминия с голым проводом из меди. Достаточно следовать инструкциям.

Пример использования арматуры СИП

В качестве примера использования арматуры СИП продемонстрирую, как сделать ответвление от магистрали на промежуточной опоре, при использовании: СИП 3×50+54,6+25 магистрали и СИП 2×16 для ответвления.

Как видите, на рисунке продемонстрированы почти все зажимы СИП.

Вывод

Вместо итогов небольшое резюме. Для подключения дома к магистрали ВЛИ нужно подготовить:

• Два анкерных зажим;
• Кронштейн или крюк на стену дома;
• Несколько прокалывающих зажимов (по количеству жил СИП подключения).
• Если расстояние до магистрали небольшое, то разрешено подключение дома не от опоры, а в пролете магистрали. Тогда нужен только один анкерный зажим, на фасад дома.

Подробно в следующей статье 5 ноября. получить анонс статьи можно после подписки.
И последнее, совсем забыл про известного производителя электромонтажных устройств и арматуры – компания ИЭК.

Ehto.ru

Присоединение проводов к клеммам электрооборудования

Ну и в завершение, рассмотрим наиболее простое, достаточно эффективное, удобное, а главное быстрое соединение проводов – самозажимные (пружинные) клеммы. Большое распространение получили пружинные клеммы фирмы Wago , которые позволяют выполнять соединение проводов:

• не обладая какими-либо специальными навыками;
• нет необходимости в покупке специальных инструментов (паяльник, сварочный трансформатор, пресс-клещи);
• у некоторых клемм Wago, есть специальная паста, которая позволяет соединять медные и алюминиевые провода и препятствует окислению;
• не нужно дополнительной изоляции;
• быстрая разъемность соединения (отжал рычажок и вытащил нужный провод).

Клеммы Wago  выпускают для соединения проводов и кабелей от 0,75 до 4 кв.мм., количество соединяемых проводов от 2 до 8. Клеммы Wago

Придумали клеммники Wago в Германии. Пожалуй самый существенный минус — это их цена, средняя стоимость клеммника Wago на 3 провода, будет примерно около 11-12 рублей, поэтому если распределительных коробок очень много, то и суммарная стоимость клеммников Wago выйдет немалая. Не стоит использовать клеммы Wago при электромонтаже проводки с нагрузками более 16 А.

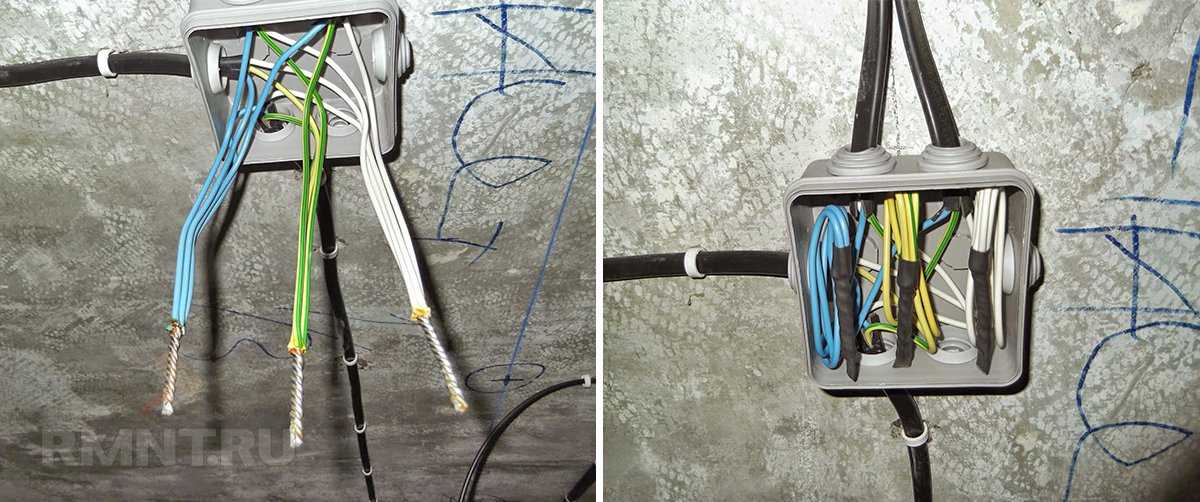

Это основные способы соединения проводов, у каждого из способов есть, свои сторонники и противники, которые готовы спорить до бесконечности о лучшем способе соединения проводов. На мой взгляд, многое зависит от ситуации, где и как необходимо соединить провода, наличие времени на электромонтаж, и где-то можно обойтись клеммниками, а где-то только сваркой.

Видео. Сравнение сопротивления соединений проводов: скруткой, сваркой и клеммниками.

Важно при этом помнить, что алюминий окисляется быстрее, чем медь, и окисная пленка на поверхности алюминиевого провода, имеет более высокое переходное сопротивление, чем у медных проводов. Это ухудшает токопроводимость соединения (контакта) и приводит к его нагреву

Спасибо за внимание. Многоразовые, серия 222

Многоразовые, серия 222

 Выпускают для соединения двух, трёх и пяти проводов. Представляют из себя пружинящие контакты, которые защёлкиваются сверху флажками, при желании их можно отжать и без проблем вынуть провод.

Преимущества:

• самый быстрый способ соединить провода
• можно соединять многожильные провода
• можно одновременно соединять провода разных диаметров
• можно использовать одновременно и медные и алюминиевые провода
• надежная фиксация – отсутствие нагрева
• закрытая конструкция исключает замыкание
• соединение не требует профессиональной подготовки
• есть возможность измерения напряжения

Только следует использовать оригинальные зажимы, у аналогов ток гораздо ниже.

 Одноразовые, серия 773

Зажимы этой серии предназначены для соединения только одножильного провода.

Зачищенный провод вставляется в разъём до предела, при этом он сдавливается пружинным контактом, который не даёт ему выйти назад.

 Выпускаются также клеммники этой серии со смазкой, состоящей из абразивного материала с техническим вазелином.

Преимущества WAGO-773:

• быстрое соединение
• небольшой размер
• надёжная фиксация
• нет ослабления контактов

Данные клеммники рассчитаны на ток до 25 А.

Инструкция по подключению линии к магистрали с помощью зажима СИП

Прежде чем начать работу, необходимо запастись инструментом, средствами безопасности, иметь надежный доступ к линии, куда собираемся подключаться, и подготовить ее и подключаемую линию.

Нужны зажимы ответвительные, соответствующие параметрам линий. Гаечный ключ (обычно на 13). Резиновые перчатки. Для подготовки магистральной линии к подключению нужно найти места подключения для каждой из фаз.

Провод магистральной линии разбирается по фазовым проводам

Так как СИП-провода обычно навиты на несущий нулевой провод, их следует очень осторожно, не пользуясь металлическими инструментами, чтобы не повредить изоляцию, разобрать по отдельным фазам. Достаточно высвободить немного места, чтобы можно было подвести зажим отверстием для магистрального провода. Для высвобождения фазного провода надо пользоваться диэлектрическим клином

Для высвобождения фазного провода надо пользоваться диэлектрическим клином.

Диэлектрический клин
Средства защиты от поражения электротоком

Внимание! Перед подключением ответвительной линии к магистральной, находящейся под напряжением, нужно заранее подготовить отводящую линию. Она должна быть:

1. смонтирована, конец линии ответвления должен быть зафиксирован вблизи места подключения так, чтобы свободные концы проводов линии были достаточны для подведения их к зажимам;
2. другим концом подведена к месту разводки;
3. снабжена отключающим устройством (рубильником);
4. при этом отключающее устройство должно находиться в положении «Выключено». На нем должна висеть предупреждающая табличка «НЕ включать, работают люди!»

1. Разбираемся в проводах обеих линий. Если они многоцветные, то подключаем их соответственно цветам. Самое главное, чтобы нулевая фаза (голубой провод) магистральной линии соединилась с нулевой фазой отходящей. Если есть провод заземления (зелено-желтый), то его тоже следует подключить к «земляному» проводу ответвления. Цвета фаз могут немного отличаться друг от друга, здесь последовательность не так важна, хотя техническая аккуратность требует, чтобы они соответствовали друг другу, хотя бы приблизительно.

1. Установка прокалывающего зажима для проводов на магистральный провод одной из фаз. Так как магистральный провод без разрыва, то на него устанавливается зажим через отверстия-прорези. Предварительно стягивающий болт должен быть достаточно ослаблен, а зажим соответствовать проводу по диапазону сечений.
2. Провод фазы отводящего кабеля, соответствующей данной фазе магистрального, просовывается концом во второе отверстие зажима. Зажим должен быть ослаблен настолько, чтобы при пропускании провода в отверстие не повреждалась его изоляция острыми зубчиками контактной пластины (и одновременно не погнулись зубчики, так как в таком случае хорошего контакта не будет).
3. Производится аккуратное закручивание головки болта прокалывающего зажима для СИП. При этом оба провода и зажим придерживаются в нормальном положении, чтобы не было перекосов. Работаем в перчатках!, так как после некоторых усилий по закручиванию изоляция будет пробита и фаза поступит в отводящую линию.
4. Продолжаем затягивать до тех пор, пока головка болта не отвалится — это и будет искомое усилие, чтобы произошел сжим, прокол СИП и установка надежного контакта.

Ошибка №2 – Ответвление от голых проводов ВЛ

Если к вашему дому подходят неизолированные провода ВЛ-0,4кв, а ввод в дом вы делаете при помощи СИП, то вам понадобятся и соответствующие зажимы.

У них на плашке с одной стороны отсутствуют зубчики.

Проколы СИП-СИП здесь не подойдут.

Если на голом проводе А-25, А-35 применить обычный прокалывающий зажим с зубьями по обеим сторонам, то это здорово нарушит целостность и прочность магистральной ВЛ.

При ветре и постоянных колебаниях, как раз в этом месте и может произойти обрыв.

Причем пострадаете не только вы, но и все ваши соседи, подключенные по данному проводу.

Поэтому не допускается применение зажимов “прокол-прокол” при ответвлении от голой магистрали. Производители для упрощенной идентификации таких плашек изготавливают их в другой цветовой маркировке.

Соединительные зажимы

Для обеспечения надежной передачи тока от воздушных линий к трансформатору или другому потребителю тока по кабелю СИП в месте их соединения используют специальные прокалывающие зажимы для СИП. Они устроены следующим образом:

• Материал, из которого изготовлен корпус – дюралевый сплав либо армированный с помощью стекловолокна полимер. Он выдерживает существенные нагрузки и воздействия различных атмосферных явлений, что позволяет обеспечивать надежность и безопасность соединения в любых климатических условиях;
• Специальные пластины из проводящего материала, оборудованные специальными зубьями. Именно они прокалывают изоляцию и обеспечивают передачу электричества от воздушной линии к приемнику тока по СИП кабелю;
• Несколько болтов (но бывает, что обходятся и одним) для фиксации. Особенность такого крепления в том, что головки у болтов срывные, а значит, применить их можно только один раз. Такое инженерное решение реализовано с целью обеспечения безопасности.

Такая конструкция обладает следующими преимуществами:

Контакт между магистральным проводом и ответвлением будет стабильным и герметичным, что обеспечит надежное энергоснабжение и отсутствие сбоев при передаче электричества;
Высокий уровень безопасности, что особенно важно, поскольку магистральный провод находится под напряжением до 1000 В. Это обеспечивается наличием качественной изоляции из сшитого полиэтилена, а также тем, что крепежные болты не соединены с контактными клеммами;
Простота монтажа

Зажим устроен таким образом, что не требуется с кабеля СИП снимать изолирующий слой для обеспечения соединения с магистралью, достаточно просто вставить его в отверстие прокалывающего устройства и затягивать болт до момента, пока его головка не будет сорвана.

Классификация прокалывающих зажимов

Проколы для СИП бывают двух основных типов. Первый – ЗОИ (зажим ответвительный изолированный). Он, как правило, используется для соединения воздушных линий с самонесущими проводами при напряжении до 1000 В. Его принцип действия достаточно простой. Устройство надевается на нужный провод и крепится с помощью болта, который затягивается до состояния, пока не будет сорвана головка. Такой способ крепления позволяет обеспечить необходимый уровень контакта пластин с проводом без его повреждения. В результате возникнет стабильный контакт между магистралью и ответвлением. При необходимости зажим можно легко снять, открутив нижнюю головку болта, которая используется для демонтажа.

Второй тип называется ЗОЗРБ IEK. Он применяется, если необходимо организовать ответвление от воздушной линии двух проводов.

Обратите внимание! Данный тип прокалывающих зажимов имеет определенные ограничения при эксплуатации. Его следует устанавливать в местах, где нет большой влажности, чтобы исключить попадание воды внутрь. Следовательно, применять его можно только в помещениях

Следовательно, применять его можно только в помещениях.

Основное отличие второго вида изделий заключается в том, что зубцы для прокола имеются у него только для установки на магистральный провод, с проводника для ответвления придется снимать изоляцию, чтобы обеспечить надежное соединение. Вместе с тем, такой соединительный механизм позволяет в качестве ответвляющего использовать любой тип проводника, например, ВВГ

Соединение СИП между собой

Этот тип соединения СИП используется в том случае, когда необходимо состыковать две части кабеля друг с другом или сделать отвод от основной линии энергообеспечения к другим строениям на участке, а также для создания ответвления от линии электропередач на опорном столбе. Для стыковки двух частей кабеля СИП используют специальные соединительные гильзы MJPT, а для создания ответвлений прокалывающие зажимы. Рассмотрим оба типа соединения СИП отдельно друг от друга.

1. Соединительные гильзы MJPT. Этот вид гильз используется для стыкового соединения жил самонесущих изолированных проводов. Технология монтажа таких элементов достаточно проста, но требует применения специального ручного пресса с шестигранной матрицей. Для соединения жил СИП, токоведущих и самонесущих, необходимо ввести концы проводов в эту гильзу с разных сторон и произвести многократную опрессовку конструкции. В результате получится прочное герметичное соединение, способное выдерживать большие механические нагрузки. Гильза MJPT представляет собой секционную алюминиевую трубку, заключенную в герметичный полимерный корпус с торцевыми гидроизоляционными кольцами. Такая конструкция позволяет надежно защитить соединение от проникновения атмосферной влаги и пыли.
2. Прокалывающие зажимы. Для соединения жил и создания ответвлений от магистральной линии на несущем столбе используются те же прокалывающие зажимы, что и для соединения медных и алюминиевых проводников, так как они не создают гальванической пары между разнородными металлами и контакт не подвергается разрушению. Монтаж прокалывающих зажимов на магистральную линию достаточно прост и выполнять его можно без отключения энергоснабжения, но с соблюдением всех правил техники безопасности. На первом этапе жилы магистрали разделяются специальными пластиковыми разделительными клиньями и на них устанавливаются и затягиваются зажимы. Далее концы ответвлений также зажимаются в соответствующем гнезде зажима и на них одеваются защитные колпачки. Линия ответвления должна быть закреплена на столбе анкерными удерживающими устройствами.
