Переполюсовка аккумулятора своими руками - процесс переполюсовки, схемы, последствия

Возможные неисправности аккумуляторов

Среди возникающих неисправностей аккумуляторов основными являются:

Переполюсовка аккумулятора. Данный процесс характеризуется тем, что при работе аккумулятора в циклическом режиме на «заряд-разряд» со временем может падать емкость некоторых аккумуляторных батарей в аккумуляторе. Такой дисбаланс может привести к тому, что просевшая батарея начнет заряжаться от соседних исправных батарей, но заряд будет проходить в обратном направлении, образуется так называемая обратная полярность. Поскольку зарядное напряжение практически в 2 раза выше разрядного, переполюсовка может привести к выходу из строя нескольких аккумуляторных батарей. Как последствие возможно разрушение аккумулятора ввиду сильного газовыделения и нагрева;
Сульфатация аккумуляторных пластин. Процесс образования сульфата свинца –явление обычное для всех свинцовых аккумуляторов. Образовавшиеся мелкие кристаллы сульфата свинца при заряде аккумулятора растворяются и не доставляют проблем. Однако ненормальная сульфатация, в виде крупнокристаллического сульфата свинца, не растворяется при заряде и со временем покрывает всю активную часть электродов, мешая заряду аккумулятора.

Факторами, указывающими то, что аккумулятор переполюсованный и имеет глубокую сульфатацию, являются:

Большое отличие плотности электролита в разных банках;
Маленькая емкость АКБ по сравнению с гарантированной документацией;
Резкое повышение напряжения в начале заряда аккумулятора;
Стремительное повышение температуры электролита;
Очень медленный рост плотности электролита при заряде;
Раннее закипание раствора электролита по сравнению с нормальным временем.

Что будет если перепутать клеммы аккумулятора

Степень повреждения при переполюсовке будет зависеть от того, какие приборы будут подключаться к АКБ. В некоторых случаях, ничего страшного не произойдёт, например, лампы накаливания будут работать как и прежде, а электродвигатели постоянного тока начнут вращаться в обратном направлении.

В тоже время, светодиодное оборудование, не защищённое предохранителями, моментально выйдет из строя при неправильном подключении. Сложные электрические схемы на полупроводниковых приборах, также не выдержат и сгорят.

При зарядке аккумулятора

Переполюсовка при зарядке АКБ наиболее распространённое явление. Даже опытные владельцы авто могут столкнуться с такой проблемой. Ведь если зажимы у проводов автомобиля рассчитаны под разные диаметры клемм, то у зарядных устройств на концах расположены крокодилы.

Если используется самодельное зарядное устройство, то в этом случае также следует проявлять осторожность при соединении проводов с клеммами АКБ. При этом, если такой прибор изготавливался другими людьми, то можно запросто обнаружить на чёрном проводнике положительный заряд, а на красном – отрицательный

ЗУ с защитой от переполюсовки

Многие современные модели зарядных устройств защищены от переполюсовки. Для этой цели могут использоваться плавкие или самовосстанавливающиеся предохранители, которые при нарушении полярности моментально размыкают цепь. Располагаться такая деталь может на одном из низковольтных проводов либо в нижней части корпуса изделия.

Применение защиты позволяет полностью сохранить работоспособность изделия, но если используются плавкие вставки, то для восстановления прибора потребуется менять сгоревшие детали на новые. Если встроенных защит нет, то зарядка попросту сгорит. С самой батарей ничего произойти не должно.

ЗУ без защиты от переполюсовки

ЗУ без защиты от переполюсовки может не только выйти из строя, но и воспламениться от высокой температуры. Риск повреждения аккумулятора также существует, особенно если АКБ была сильно разряжена.

При использовании зарядных устройств без защиты следует очень внимательно подключать зажимы низковольтных проводов к клеммам АКБ.

При прикуривании

Если автомобиль не заводится, то метод прикуривания является отличным решением для быстрого запуска двигателя. Если в такой ситуации неправильно подключить провода от одного аккумулятора к другому, то может произойти очень многое, даже взрыв АКБ, которая менее заряжена.

Практически такие действия можно сравнить, с тем, если бы владелец машины замкнул положительный проводник о массу, но только с большим в 2 раза разрядным током. Так же в таком случае может произойти пожар в результате выделения очень большого количества тепла.

Кроме этого, часто возникает необходимость в проведении ремонта электрооборудования обоих автомобилей после неправильного подключения. Срок эксплуатации батарей также будет значительно сокращён, если неправильно подсоединить провода при прикуривании.

При подключении к автомобилю

Если неправильно будет осуществлён контакт силовых проводов и аккумулятора, могут выйти из строя такие чувствительные элементы, как выпрямитель генератора и реле регулятор. Другое оборудование может быть защищено предохранителями, которые сгорают в первую очередь.

Более мощное электрооборудование, например стартер не будут повреждены, но завести двигатель автомобиля, на который неправильно установили аккумулятор будет невозможно.

Как сделать переполюсовку аккумулятору

Любой аккумулятор, отработав 2-3 года, теряет емкость по разным причинам. Какая-то из ячеек может сесть из-за осыпавшейся массы. Случится короткое замыкание, и банку нужно менять. Иногда электролит становится черным от окислившейся пластины, иногда высокое сопротивление токам зарядки создает твердый осадок белого цвета на пластинах. Сульфатирование убирают разными способами, но если налет на пластинах остается, крайний способ – переполюсовка. Нельзя использовать метод, если в банках мало электролита, нужно добавить. Старые модели аккумуляторов имеют толстые свинцовые пластины и лучше других выдерживают смену полярности.

Необслуживаемые кальциевые аккумуляторы чистят от сульфатирования импульсными токами. Переполюсовка для них противопоказана – нельзя выполнять глубокий разряд и организовать «кипение». Даже замер плотности электролита в необслуживаемом устройстве проблематичен.

К чему может привести переполюсовка литиевого аккумулятора? Такие АКБ требовательны к эксплуатации, не переносят перенапряжения и глубокого разряда. Аккумуляторы работают с балансирами и специальными контроллерами защиты, предупреждающими выход за режим безопасности. Сульфатации устройства не подвержены, переполюсовка недопустима.

Для чего делается?

Да все просто – это банально борьба с сульфатацией пластин и восстановлением емкости, зачастую сульфаты очень сильно закупоривают плюсовые пластины. Чтобы их разрушить, нужно из плюсовых пластин сделать минусовые! Это как раз и делается путем переполюсовки.

То есть вы можете из нерабочей полностью «мертвой» батареи, сделать еще способный хоть на что-то АКБ! Вполне возможно на летний период времени его хватит, зимой скорее всего нет.

Метод, как я уже говорил сверху — критический, то есть если нет острой необходимости в этом, например батарея потеряла всего 10 — 20% емкости – НЕ СТОИТ ЕГО ПРОВОДИТЬ! Позже объясню почему.

Что такое переплюсовка АКБ?

Для понимания сущности переплюсовки безотносительно характера ее последствий с возможностью восстановительного эффекта следует разобраться в принципах данного явления. Начать следует с того, что каждая кислотная АКБ состоит из нескольких секций – пластин, выполняющих функции электродов. Одна группа пластин заряжена положительно, а вторая – отрицательно.

Например, в тех же свинцовых аккумуляторах секции из свинца как такового имеют «минусовой заряд», а пластины на основе диоксида свинца заряжаются «плюсом». Собственно, нарушения в работе АКБ нередко происходят из-за неравномерности распределения зарядов, что связано с понижением напряжения в одной из групп электродов. Причем наибольшей нагрузке с более интенсивной потерей энергетического потенциала подвергаются именно диоксидовые положительно заряженные пластины.

Очевидно, что переполюсовка аккумулятора с восстановлением емкости путем изменения полюсов может изменить ситуацию в лучшую сторону, но насколько это практически возможно в каждом конкретном случае – зависит от множества факторов. Например, специалисты отмечают, что АКБ с прочными свинцовыми пластинами иногда поддаются восстановлению с возвращением до 70% емкости.

Разумеется, как универсальный способ ремонта аккумулятора переполюсовка не может рассматриваться. Можно говорить о том, что пользователь от самой попытки «оживления» устройства ничего не теряет кроме времени и нервов, но есть случаи, когда положительный эффект в принципе будет невозможен. Например, попытки восстановления аккумулятора переполюсовкой ни к чему хорошему не приведут в следующих ситуациях:

Если батарея окончательно вышла из строя в результате полного физического или химического разрушения. Рассыпание структуры электродов – явный знак, что от блока следует избавляться, причем как можно скорее.
Корпус АКБ вздулся и разбух. Тоже нехороший знак, который свидетельствует о том, что и пытаться разбирать конструкцию не имеет смысла.
Электролит сильно изменился в цвете – его бурый оттенок также указывает на невозможность восстановления.
Замыкание пластин.

И все же типовые и некритические нарушения в рабочем процессе или потеря былых эксплуатационных качеств не исключают успеха при выполнении переполюсовки. Ее вполне можно применять к блокам, которые не берут заряд, быстро закипают, разряжаются за несколько минут и т. п.

Изменение полюсов заряда может произойти без ведома пользователя в определенных условиях. Для этого в первую очередь требуется наличие разницы потенциалов между разными блоками электродов. В таких условиях одна секция будет утрачивать заряд быстрее и не исключено, что уровень емкости дойдет до нуля, в то время как «работа» второй секции продолжится.

Именно в такой конфигурации возможна естественная переполюсовка аккумулятора автомобиля, когда один из зарядов начинает действовать в обратном направлении, заряжая соседний «нулевой» блок в противоположной последовательности. Изначально к подобным и уже неконтролируемым процессам приводят следующие факторы:

Глубокий разряд АКБ.
Разрушения в активной массе.
Нарушения в соединениях блока.

Почему не стоит злоупотреблять переполюсовкой

Ранее уже говорилось о том, что решиться переполюсовать аккумулятор можно только в крайнем случае, когда другие методы не помогают, либо они недоступны.

Но не все до конца понимают, с чем именно связаны такие ограничения и рекомендации.

Потенциально переполюсовка ведёт к разным последствиям, если говорить о негативных ситуациях.

Но если пластины оголились, они начали разрушаться, и возникло короткое замыкание, здесь возможные последствия будут куда более серьёзными. Примерно такими же, как и при переполюсовке батарей, не предназначенных и непригодных для таких операций. Возможно такое развитие событий:

полный выход из строя АКБ;
повреждение и поломка зарядного устройства;
травмирование людей, находящихся поблизости;
разрыв корпуса со всеми вытекающими последствиями.

Если корпус разорвёт, находящаяся внутри серная кислота вырвется наружу. А это вероятность получения ожогов, порчи разного рода имущества.

Также порой при прикуривании другого автомобиля случайно путают полюса. Если это сделать, тогда две последовательно соединённые батареи увеличат суммарное напряжение до 24 В, хотя бортовая сеть рассчитана на 12 В. В результате возможны::

короткое замыкание;
ожоги;
удары током;
возгорание;
взрыв АКБ с меньшими показателями мощности;
перегорание диодного моста;
выход из строя генератора и пр.

При эксплуатации новых машин перепутать клеммы довольно сложно. Даже если их удастся соединить, сработает система защиты.

Восстановление методом переполюсовки

Немного из курса химии и о качестве аккумуляторных пластин

Прежде чем проводить восстановление свинцовых аккумуляторов с помощью переполюсовки, необходимо еще раз напомнить себе о том, что две свинцовые пластины внутри него содержат разные заряды: одна, состоящая непосредственно из свинца, «минусовая», а другая, из диоксида свинца — «плюсовая». Обычно наиболее жесткому процессу десульфатации подвержена именно диоксидовая пластина

Это хорошо видно на примерах некоторых аккумуляторов китайского производства, которые могут быть неважного качества

Если речь заходит о таком методе восстановления, как переполюсовка аккумулятора, опытные автомобилисты в один голос утверждают, что качество любого старого аккумулятора советского производства отличается завидной прочностью свинцовых пластин, и поэтому даже самый «махровый» экземпляр теоретически подлежит восстановлению таким способом. В практике встречались случаи, когда батарея, простоявшая где-нибудь в гараже 20 лет и более, неплохо поддавалась процессу восстановления. Рассказывают, что емкость в подобных случаях удавалось возвращать на 70%.

Процесс переполюсовки: меняем полярность

Аккумулятор разряжается до нулевых показателей напряжения, что контролируется замерами вольтметром на его полюсах. Чтобы разрядка осуществилась быстрее, к батарее подключается нагрузка в виде небольшой лампочки. Обычно, если емкость батареи низкая, то она разряжается быстро, и лампочка перестает гореть. Затем меняется полярность АКБ: плюсовые пластины становятся минусовыми, а минусовые — плюсовыми. Зарядку аккумулятора проводить уже с этой переполюсовкой.

Переполюсованный аккумулятор: заряжаем правильно

Очень важно помнить о том, что показатель тока при зарядке переполюсованной АКБ не должен превышать 2 А. Если ток будет больше, и без того ослабленные пластины, особенно плюсовые из диоксида свинца, могут совсем разрушиться

Переполюсованный аккумулятор начнет очень сильно и быстро нагреваться. Максимальная температура его нагрева — 50°С , при этом, 60°С — это уже верхняя, критическая отметка. Напряжение — 14,2-14,4 В.

Если температура нагрева становится выше 60°С, следует сразу уменьшить ток до 1,5А следующим образом: снизить напряжение до 14,2 или даже 14 В, но не ниже 13,8 В. Далее заряжать аккумулятор при таких показателях. Зарядиться он должен, как обычно, до 12,7 В. Если переполюсовывается батарея неизвестного, сомнительно производства, лучше сразу снизить показатель тока до 1,5 А, потому что 2 А — это довольно большое напряжение.

Конечно, во время процесса зарядки после переполюсовки напряжение будет расти, а банки аккумулятора нагреваться. Когда банки начнут «кипеть», а напряжение достигнет 14 В и выше, аккумулятор нужно снять с зарядки и проверить нагрузочной вилкой. Как правило, все сульфаты при таких интенсивных процессах кипения растворяются, и переполюсованный аккумулятор восстанавливает свою емкость примерно до 80 %.

Метод двойной переполюсовки: батарею следует вновь разрядить лампочкой и перенести клеммы на прежние места. Затем опять разрядить аккумулятор «в ноль» и зарядить снова. После такой переполюсовки аккумулятора может полноценно работать 2-3 года.

Как это делается

Теперь немного подробнее о том, как правильно сделать переполюсовку на аккумуляторе и что следует знать о проведении этой процедуры.

Обязательно выбирается хорошо проветриваемое помещение либо помещение с принудительной вентиляцией. Весь процесс следует строго контролировать, не оставляя батарею без внимания.

Перед началом операции пробки с банок нужно обязательно снять. Пары, выделяющиеся при возникновении реакции, имеют взрывоопасный характер.

Если вы решили сделать переполюсовку для своей АКБ, строго придерживайтесь правил пожарной безопасности и индивидуальной защиты.

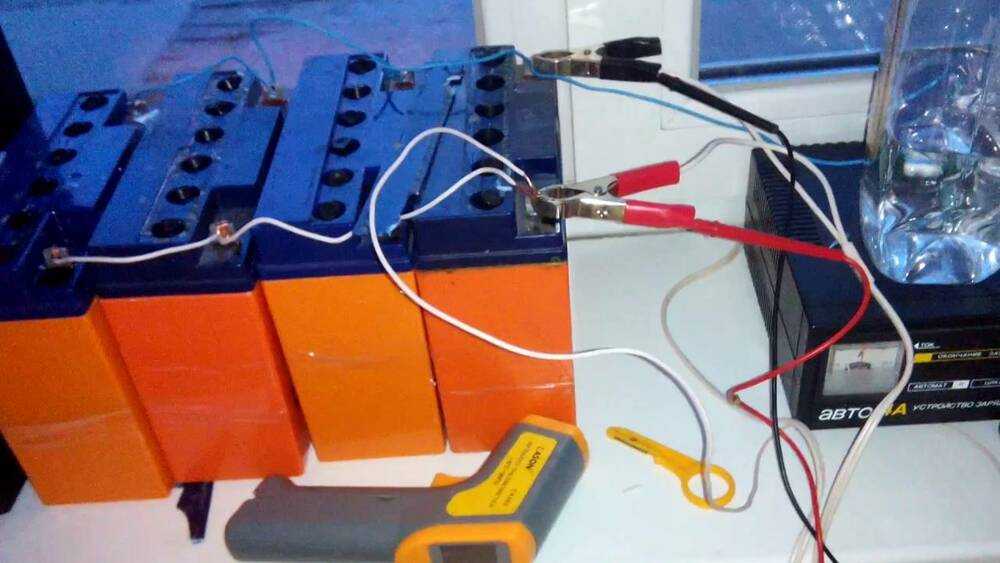

Сама переполюсовка для аккумулятора от автомобиля правильно выполняется в такой последовательности.

Сначала нужно разрядить аккумулятор полностью, используя внешнее сопротивление. Обязательно убедитесь в том, что АКБ разряжена. Для перестраховки можно перемкнуть контакты.

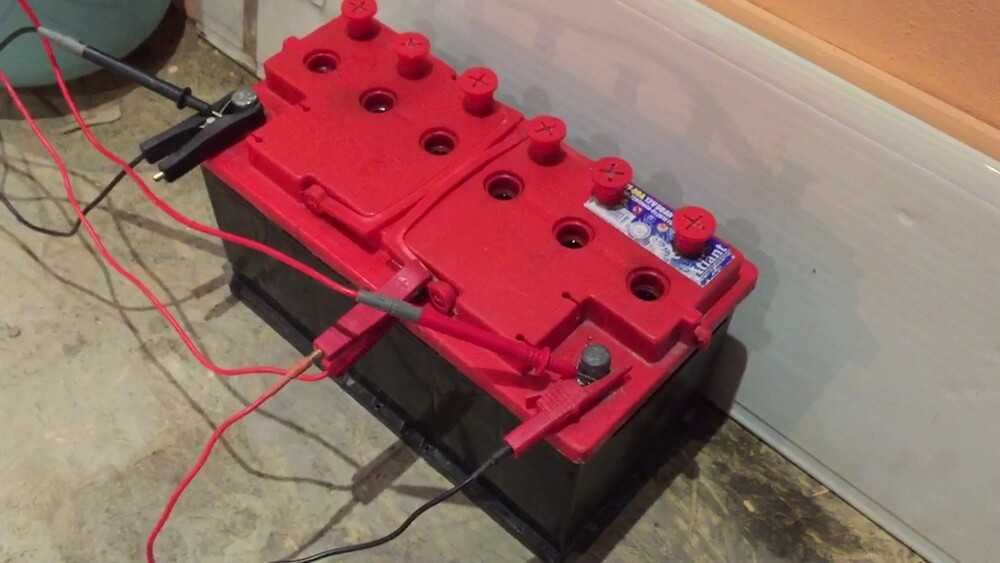

Теперь батарея соединяется с зарядным устройством. Только тут следует поменять привычную полярность.
Красный провод, то есть плюс, соединяется с минусовой клеммой аккумулятора. А чёрный минус идёт на плюсовую клемму АКБ.
Напряжение устанавливается в диапазоне от 14,2 до 14,8 В при токе 2 А.
Аккумулятор после этого начнёт постепенно заряжаться, а температура внутри банок возрастать.
Следите за тем, чтобы нагрев не доходил выше отметки 60 градусов Цельсия. Делать это можно с помощью снижения тока и параметров напряжения.

Если переполюсовка для аккумулятора вашего автомобиля будет выполнена правильно, произойдёт процесс, обратный сульфатации. То есть нерастворимый осадок начнёт постепенно разрушаться, плотность электролита увеличиваться. По завершению процедуры на ареометре можно увидеть вполне рабочие показатели, а пластины станут чистыми.

В качестве внешнего сопротивления, когда выполняется переполюсовка путём изменения полярности АКБ от автомобиля, можно использовать обычную лампочку.

Завершив переполюсовку, требуется оставить АКБ для полного восстановления ёмкости на зарядном устройстве.

Двойной переполюсовкой называют процесс, при котором снимается первый заряд сопротивлением, АКБ снова заряжают, но уже при правильном положении клемм. То есть применяется нормальная полярность, когда плюс идёт на плюс, а минус соединяется с минусом.

Если всё сделать грамотно, тогда батарея после восстановления сможет прослужить ещё не один год. Но прибегать к таким мерам следует лишь в том случае, когда никакие другие методы уже не помогают, а на покупку нового аккумулятора денег нет.

Что будет, если перепутать клеммы

Если водитель перепутал клеммы аккумулятора и при этом ничего не произошло, что случается редко, необходимо сразу снять батарею. Последствия неправильного подключения разные, и самое безобидное – замена плавких предохранителей.

Замыкание

Не заметить короткое замыкание сложно – из-за обильного искрообразования. И даже неопытный водитель сразу сообразит, что что-то не так. Если предположить, что АКБ работает с электричеством, и так и должно быть, плавящиеся провода и дым сообщат об обратном.

Воспламенение, пожар

Если оставить неправильно подключенный аккумулятор минут на 10 – велика вероятность пожара.

Наиболее критичный сценарий. Искры, летящие во все стороны из-под капота, ни к чему хорошему не приведут. И если при переполюсовке оставить аккумулятор минут на 10 – велика вероятность пожара. Мелкая электрическая проводка начинает плавиться при силе тока 55 – 60 А, и так недалеко до воспламенения ее оплетки. А в моторном отсеке также присутствуют горючие технические жидкости. В среднем, легковой автомобиль сгорает всего за 10 минут.

Действовать в таких ситуациях надо быстро. Если АКБ заряжался от зарядного устройства – выдергивают вилку. Если все же случилось воспламенение – тут же тушат источник возгорания.

Падение мощности АКБ

В конструкции автомобильной батареи есть пластины: одни с плюсовой, другие с минусовой полярностью. Каждая держит заряд и, если неправильно подсоединить клеммы, случится переполюсовка – «минусы» будут стремиться к тому, чтобы стать «плюсами», и наоборот.

Из-за переполюсовки пластины начнут деформироваться. И, если хотя-бы одна разрушится, часть мощности батареи будет потеряна. Как результат – снизится уровень емкости, которого в суровую зиму может даже не хватить, чтобы завести автомобиль. А если пластины «посыпятся», можно смело искать новый источник питания.

Поломка электронного блока управления

Плата ЭБУ.

Бывает, водитель неправильно подключает клеммы, и первое время ничего не происходит. То есть предохранители никак не реагируют, что тоже случается. В такой ситуации пострадает плата ЭБУ, важный электронный компонент – она перегорит. Плата бортового компьютера, которую еще называют «мозгами», не терпит перепадов напряжения, и если она выйдет из строя – эксплуатировать автомобиль не получится.

Выгорание предохранителей

В плане последующих расходов на восстановление – это наиболее оптимистичный сценарий. Блоки предохранителей для того и нужны, чтобы защитить потребителей от повышенных значений тока.

Если водитель быстро среагировал, и переподключил АКБ правильно, все равно необходимо проверить работоспособность электрооборудования – перегореть могли менее мощные предохранители, взявшие весь удар на себя. Если это так, при этом автомобиль заводится, достаточно будет заменить вышедшие из строя элементы.

Поломка генератора

Эта часть автомобиля защищена от выхода из строя диодным мостом (если он есть). Из-за короткого замыкания он перегорает, при этом батарея, вырабатывающая ток, остается в рабочем состоянии.

О проблемах с генератором скажет иконка в виде АКБ, загоревшаяся на приборной панели. Если сгорит диодный мост, ток на батарею не будет поступать, то есть генератор не сможет ее зарядить.

Индикатор поломки генератора.

Отказ работы сигнализации

Сразу отметим, что штатные средства защиты не испортятся, а вот сторонняя сигнализация может выйти из строя. Обычно в комплектацию к таким устройствам добавляют специальные триггеры, работающие при конкретной схеме подключения. И переполюсовка способна вывести их из строя.

Чтобы восстановить защиту автомобиля, придется обращаться к мастеру, установившему сигнализацию.

Частичная оплавка проводов

Из-за короткого замыкания, вызванного неправильным подключением клемм, оплавиться могут не только провода, идущие к батарее. Пострадает изоляция всей проводки, где наблюдается повышенная нагрузка.

Нарушения изоляции могут стать причиной того, что некоторые системы автомобиля будут функционировать не так, как положено. Из-за потерь мощности в цепи увеличится расход топлива, снизится яркость фар и пр.

Как устраняется поломка – провода изолируют специальной лентой. Но это только при экстренных случаях, например, когда проблема застала в дороге, и нет возможности качественно выполнить диагностику автомобиля. Так, оплавившиеся провода следует заменить новыми.

Двойная переполюсовка или процесс работает

Знаете на старых советских аккумуляторах, где пластины были толстые и качественные, я пару раз делал двойную переполюсовку. Аккумуляторы были просто категорически разряжены и стояли несколько недель в этом состоянии – сульфатация была просто огромной. Так как эти АКБ раньше выделялись на авто по распределению, а старые списывались, я их урвал для экспериментов.

В общем суть какая – для начала делаем переполюсовку, как я описал выше. То есть минус становится плюсом и наоборот. Но согласитесь, это реально неудобно! Причем конкретно!

Поэтому я делал еще один процесс, сразу же. То есть возвращал плюс и минус в нормальное состояние. И знаете все работало, емкость восстанавливалась на 77 и 83% соответственно. Белый налет уходил, проблема была решена.

Сейчас я не могу вам советовать даже одинарный процесс, ибо как описал выше, это может убить некачественный аккумулятор.

Сейчас небольшое видео, смотрим.

НА этом заканчиваю, думаю моя статья была вам полезна. Искренне ваш АВТОБЛОГГЕР

(14 голосов, средний: 4,79 из 5)

Неисправности АКБ

Внешние

Ниже перечислены внешние неисправности и способы их устранения:

Повреждён пластиковый корпус аккумулятора. Такое повреждение (трещина, отверстие) может быть вызвано как внешним воздействием, так и в результате процессов в самой АКБ (вздутие, перегрев и т. п.). Здесь нужно понимать, что в случае больших пробоин, ремонтом заниматься не следует и лучше покупать новую АКБ. А если трещина небольшая, то можно заделать её с использованием пластика и паяльника. Перед проведением работ весь электролит сливается. Когда трещина будет заделана, нужно залить новый электролит и провести зарядку аккумулятора;
Клеммы АКБ окислились. Здесь задача по восстановлению значительно проще. Нужно лишь очистить мелкой наждачной бумагой и тряпкой слой окислов. Ту же операцию неплохо провести и на клеммах подключаемых проводов. После этого можно смазать клеммы небольшим количеством машинного масла.

Внешние неисправности аккумулятора

Окисление аккумуляторных клемм

Внутренние

Теперь рассмотрим основные неисправности аккумулятора, вызванные внутренними причинами. Некоторые устранить довольно просто, другие сложнее, а часть неисправностей являются неисправимыми. Для начала перечислим их:

Сульфатация пластин аккумулятора. Это наиболее распространённая внутренняя неисправность аккумулятора и ей мы посвятим большую часть рекомендаций по восстановлению. На ранних стадиях сульфатации её можно устранить без проблем, на поздней гораздо сложнее или невозможно. Как оживить аккумулятор автомобиля при сульфатации, будет рассказано ниже;
Осыпание угольных пластин. Диагностировать данную неисправность можно по цвету электролита. В этом случае он потемнеет. Здесь восстановление крайне проблематично и нужно готовиться к приобретению новой АКБ;
Замыкание пластин в одной из банок аккумулятора. Как понять, что у вас именно эта неисправность? Это можно определить по чрезмерному нагреву одной из банок и вскипанию в ней электролита. Неисправность можно устранить заменой свинцовых пластин, но целесообразность этого под вопросом. В этом случае разумным будет купить новую батарею, поскольку такой ремонт аккумулятора автомобиля крайне проблематичен. Хотя, ниже рассмотрим метод, как восстановить автомобильный аккумулятор при замыкании;
Замерзание электролита и повреждение элементов АКБ. К такому результату может привести неправильная эксплуатация устройства (систематическая недозарядка, глубокий разряд). В результате нахождения разряженного аккумулятора на сильном морозе электролит может замёрзнуть и повредить пластины, корпус. В этом случае восстановление автомобильного аккумулятора нецелесообразно.

Дополнительно можете прочитать о том, как проверить аккумулятор автомобиля на работоспособность.

Как видите, среди внутренних неисправностей АКБ успешно устраняется только сульфатация. Причём, если она не находится в запущенной стадии. Поэтому мы рассмотрим несколько способов восстановления батареи в случае сульфатации свинцовых пластин. Но сначала перечислим, что нам может потребоваться для работы:

Свежий электролит;
Дистиллированная вода;
Зарядное устройство для аккумулятора;
Ареометр (измерение плотности электролита);
Средства защиты (очки, перчатки);
Десульфатирующая присадка и некоторые другие химикаты.

Схема защиты от переполюсовки и КЗ для зарядного устройства АКБ

Вот решил посвятить эту статью простой и нужной схеме от короткого замыкания и переполюсовки для любого зарядного устройства. Почти у каждого автолюбителя дома есть зарядное устройство и эта схема будет, как дополнение к ней.

Эта схема построена на реле, работает она следующим образом:
На вход мы подключаем зарядное устройство и на выходе у нас нет напряжения, потому что у нас реле разомкнуто, до тех пор пока мы на вход не подключим аккумулятор.
Если мы аккумулятор подключаем правильно минус к минусу, а плюс к плюсу, то ток течет через диод VD2 замыкая обмотку реле, реле замыкается и закорачивает плюсовую шину, тем самым процесс заряда пошёл, загорелся зеленый светодиод. (я поставил белый, так как не было зелёного)
Если же мы подключаем АКБ неправильно, плюс к минусу, минус к плюсу, то диод VD2 у нас заперт, обмотка реле не замыкается, ток от зарядки на аккумулятор не поступает, горит красный светодиод, который в этой схеме нарочно подключен наоборот, чтобы показывать нам переполюсовку.

Эта схема так же защищает от короткого замыкания на выходе. Каким образом?

Когда мы случайно закорачиваем крокодилы ЗУ у нас идёт просадка напряжения до такой степени, что обмотка реле отключаясь размыкает контакт. Именно эту схему я применил и для своего зарядного устройства.

Плата в формате .lay; скачать…

5 Переполюсовка – последний шанс в безнадежной ситуации

Если в одной из шести емкостей произошло сильное падение напряжения, при зарядке полюса меняют свое значение. Провоцируется цепная реакция, которая приводит к таким же последствиям в соседних банках. Причинами возникновения подобной ситуации бывают:

чрезмерная сульфатация, не поддающаяся восстановлению;
неправильное подключение батареи к зарядке, у которой отсутствует защита от переполюсовки;
грязь на корпусе, вызывающая постоянный саморазряд;
разряд не контролируется, неоднократно происходил сильный разряд;
ошибки в работе генератора и других устройств электроснабжения и потребления.

Методика переполюсовки считается варварской, но другими способами реанимация невозможна. Если закончится неудачей, жалеть нечего, все равно у аккумулятора был один путь – утилизация.

Для начала отбираем электролит из всех банок ареометром и смотрим показатели. Выявляем полностью рабочие, больные и мертвые. Умерших, как правило, немного: одна–две. Восстанавливать емкость, по большому счету, следует только у них. Но сплошной корпус не предусматривает разборки. Можно использовать методику, описанную выше, чтобы добраться до неисправной банки.

Мы расскажем, как переполюсовать все емкости в домашних условиях, не прибегая к разборке:

Сначала разряжаем старый аккумулятор до ноля, подключив какую-нибудь нагрузку, например автомобильную лампочку. Измеряем напряжение: если что-то остается, замыкаем клеммы.
В разрыв минусовой клеммы зарядника включаем балластное сопротивление. Подойдет резистор 50 кОм. Он предохранит пластины от короткого замыкания.
Подключаем провода от ЗУ в обратной полярности. Плюсовой – к «минусу» аккумулятора, минусовой – к «плюсу».
Заряжаем током, составляющим 10 % емкости. Заряд набирается достаточно быстро, но корпус сильно нагревается.
Понижаем ток до 2 А и продолжаем заряжать. Даем покипеть при низком токе 2 часа и отключаем.

Проверяем плотность: в нормальных емкостях она понижается, в убитых повышается. Дальше проводим сильный разряд, замкнув клеммы. Подключаем к заряднику, соблюдая правильную полярность. Заряжаем по вышеприведенной схеме. Для восстановления рекомендуется сделать переполюсовку дважды.

Прибегать к переполюсовке не следует, когда присутствуют такие признаки неисправности:

в банках черный электролит;
короткое замыкание;
недостаточный уровень плотности.

Сначала применяем способы ремонта для конкретного случая, а если не помогает – применяем переполюсовку.

Для чего применяют переполюсовку

Случается так, что при попытке запуска двигателя стартер еле крутит, либо вовсе отказывается работать. При этом ещё совсем недавно аккумулятор был полностью заряжен.

Либо другая ситуация, когда АКБ соединяется с зарядным устройством, чтобы компенсировать утраченные характеристики, но буквально сразу после подачи тока и напряжения возникает эффект закипания электролита.

Подобные явления указывают на высокую вероятность сильной сульфатации пластин. Сульфат свинца представлен в виде белого налёта, который покрывает поверхности свинцовых рабочих пластин в АКБ.

То есть при сульфатации зарядка происходит лишь с участием тех пластин, которые ещё не покрылись сульфатом. По этой причине электролит начинает кипеть очень быстро после начала зарядки, а сам накопленный заряд не может держаться длительное время.

При сильной сульфатации можно выбрать один из двух вариантов:

утилизировать старую батарею и приобрести новый аккумулятор;
попытаться восстановить АКБ.

Сейчас существуют зарядные устройства с режимом десульфатации, а также специальные десульфаторы. Но одним из методов борьбы против сульфатации является переполюсовка.

Именно о переполюсовке автомобильных аккумуляторов и интересно узнать многим водителям, которые столкнулись с проблемой сульфатации.

Использовать переполюсовку рекомендуется только в крайних случаях. Это метод, применяемый лишь в ситуациях, когда иные способы десульфатации не помогают, либо их невозможно применить.

При этом суть метода более чем простая и понятная. Смысл заключается в том, чтобы поменять местами клеммы АКБ и зарядного устройства.

То есть плюс нужно соединить с минусом, а минус подключить к плюсу.

При смене полюсов при зарядке начинается обратный процесс. Это провоцирует постепенное разрушение сульфата свинца. Тем самым белый налёт осыпается и растворяется.

Но важно быть предельно внимательным, поскольку не всегда и не все аккумуляторы можно восстанавливать, применяя такую методику

Восстановление АКБ в краткие сроки

Ранее описанные виды зарядки могут занять несколько часов или дней. Не у всех владельцев автомобилей или других устройств, требующих постоянного тока, есть время заниматься этой процедурой. Поэтому возникает вопрос, как восстановить аккумуляторную батарею в сжатые сроки. Перед началом процедуры потребуется полностью зарядить батарею, после чего избавиться от жидкости, проводящей электрический ток. Далее нужно промыть внутренности корпуса очищенной водой, без примесей. Затем провести заполнение емкости раствором, который включает 2% трилона Б и пятипроцентный раствор аммиака. Затем, спустя 60 минут, очистить аккумулятор от примесей, заново промыть корпус водой, залить серную кислоту либо другой электролит. Таким образом батарея восстанавливается в сжатые сроки.

Потребность в использовании аккумулятора как источника энергии возникает часто. При этом максимальная емкость снижается, и у владельцев возникает вопрос, можно ли восстановить аккумулятор и как это сделать. В большинстве случаев реставрация аккумулятора проходит относительно легко, однако требует значительных затрат времени.
