Как работает выпрямитель напряжения

Выпрямитель тока

Выпрямители электрического тока представляют собой различные преобразователи сигналов. Согласно характеру устройства, могут быть полупроводниками на базе диодов или транзисторов, механическими либо вакуумными. Функция агрегата – превращение переменного сигнала, идущего ко входу, в постоянный на выходе. Большая часть подобных устройств может создать пульсирующий электрический ток, оставляя на выходе пульсации. Поэтому требуется дополнительно доукомплектовывать цепь фильтрами, которые бы сглаживали колебания. Устройство, которое преобразует постоянный ток в переменный, называется инвертором и применяется в источниках бесперебойного питания и аккумуляторах.

Однополупериодный многофазный выпрямитель


Сначала удобнее рассмотреть несложные в изготовлении трехфазные однополупериодные выпрямители, применяемые в простых и недорогих преобразовательных схемах. При их построении в каждую из фаз устанавливается по одному мощному диоду, обслуживающему только данную ветку.

Всего в однополупериодном образце выпрямительного прибора используется три полупроводниковых диода с подключенными к ним нагрузками. После изучения эпюр напряжений и токов, получаемых на выходе электрической цепочки, можно сделать следующие выводы:

  • эффективность (КПД) действия такого устройства очень низка;
  • полезная мощность теряется при обработке отрицательных полуволн всех трех фаз;
  • при использовании таких приборов получить нужные нагрузочные характеристики очень сложно.

Все эти недостатки однополупериодных схем вынудили разработчиков усложнить их, применив принцип двойного параллельного преобразования.

Мостовой тип устройства

Трехфазная мостовая схема выпрямления использует шесть диодов (или тиристоров, если требуется управление). Выходное напряжение характеризуется тремя значениями: минимальным U, средним U и пиковым напряжением. Полноволновой трехфазный выпрямитель похож на мост Гейца.

Обычный трехфазный выпрямитель не использует нейтраль. Для сети 230 В / 400 В между двумя входами выпрямителя. Действительно, между 2 входами всегда есть составное напряжение U (= 400 В). Неконтролируемое устройство означает, что нельзя отрегулировать среднее выходное U для этого входного U. Неконтролируемое выпрямление использует диоды.

Управляемый выпрямитель позволяет регулировать среднее выходное напряжение, воздействуя на задержки срабатывания тиристора (используется вместо диодов). Эта команда требует сложной электронной схемы. Диод ведёт себя как тиристор, загружаемый без задержки.

Выходное U трехфазного выходного напряжения. Всего 7 кривых: 6 синусоид и красная кривая, соединяющая верхнюю часть синусоид («синусоидальные шапки»). 6 синусоидов представляют собой 3 напряжения, составляющие U между фазами и 3 одинаковыми напряжениями, но с противоположным знаком:

U31 = -U13U23 = -U32U21 = -U12.

Красная кривая представляет U на выходе выпрямителя, то есть на клеммах резистивной нагрузки. Это U не относится к нейтрали. Она плавает. Это U колеблется между 1,5 В max и 1,732 Вmax (корень из 3). Umax — пиковое значение одного напряжения и составляет 230×1,414 = 325 В. Популярные модели мостовых выпрямителей представлены в таблице ниже:

Таблица характеристик популярных моделей мостовых выпрямителей.

Схема работы устройства

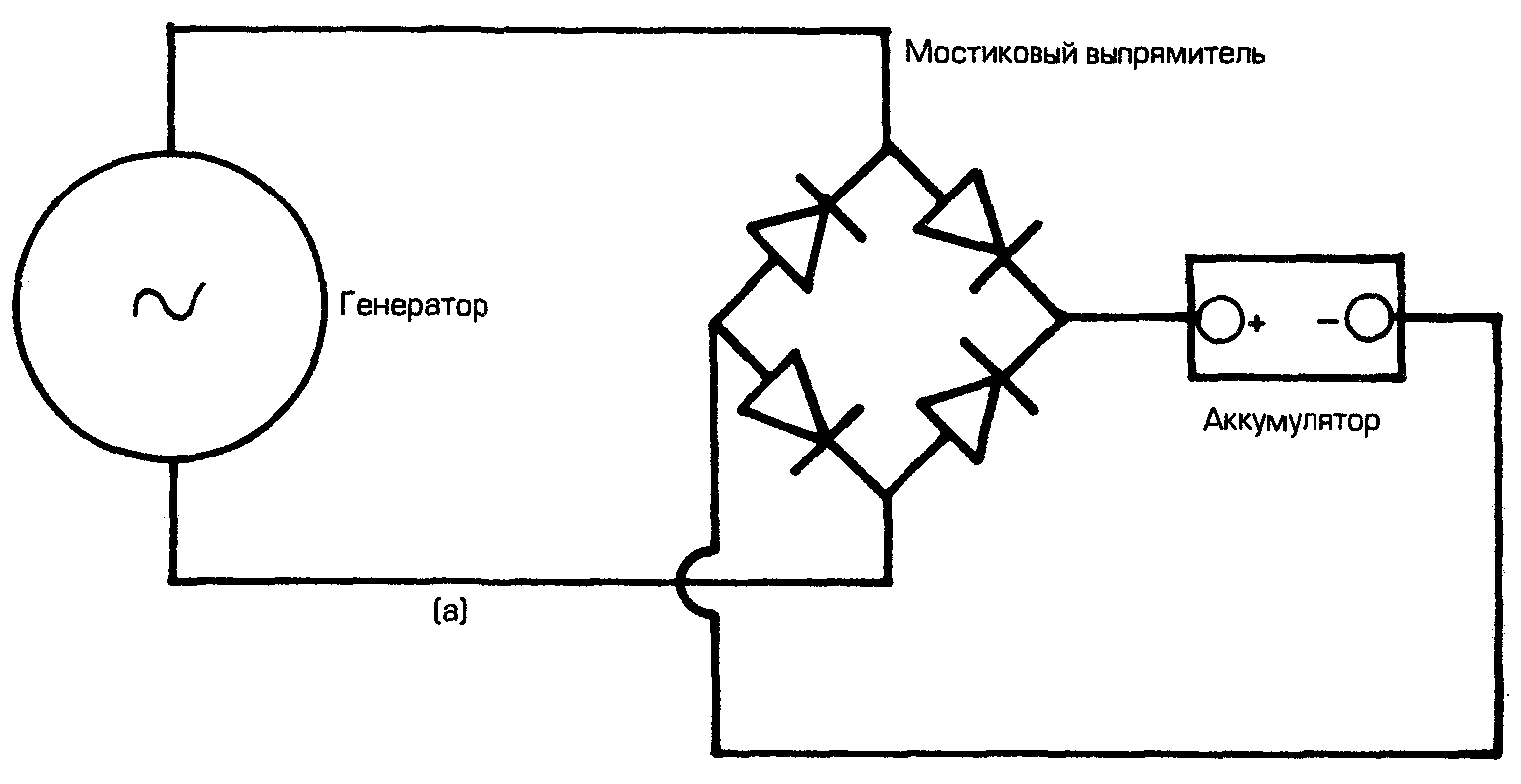

Мостовой выпрямитель состоит из четырёх диодов, соединённых в форме «моста», причём вторичная обмотка трансформатора соединяется через противоположные углы «моста», а сопротивление нагрузки соединяется через другие два угла. Выходное напряжение мостового выпрямителя в два раза больше, чем у двухполупериодного выпрямителя, поскольку через «мост» протекает воздействие всего напряжения вторичной обмотки.

В течение первой половины цикла переменного тока, ток протекает от отрицательной стороны вторичной обмотки через диод D1, через сопротивление нагрузки RL, через диод D3, к положительной стороне вторичной обмотки. Этот ток через RL представляет собой положительную полуволну.

В течение второй половины цикла переменного тока, ток протекает от отрицательной стороны вторичной обмотки через диод D4, через сопротивление нагрузки RL, через диод D2, к положительной стороне вторичной обмотки. Этот ток через RL представляет собой положительную полуволну.

Свойства трехфазного напряжения

Кривая, действующая только на резистивной нагрузке, неконтролируемое выпрямление (с диодами), не возвращается на ноль, в отличие от моночастотного устройства (мост Грейца). Таким образом, пульсация значительно ниже и размеры индуктора и / или сглаживающего конденсатора менее ограничительны, чем для моста Гейца.

Для получения ненулевого выходного U требуется по меньшей мере две фазы. Минимальное, максимальное и среднее значение напряжения. Численно, для сети 230 В / 400 В выпрямленное напряжение колеблется между минимальным напряжением: 1,5 В мин = 1,5 х (1,414×230) = 488 В, и максимальным: 1,732 Вмакс = 1,732 х (1,414×230) = 563 В.

Будет интересно Что такое коэффициент полезного действия (КПД) и как рассчитать его по формуле

Выходное напряжение трехфазного выходного выпрямителя (зум). 3-фазный полноволновый выпрямитель MDS 130A 400V. 5 терминалов: 3 фазы, + и -. Этот выпрямитель содержит 6 диодов.

Таким образом, можно суммировать следующие моменты:

  • 6 диодов, 2 диода на фазу — слабая пульсация по сравнению с одноволновым выпрямителем (мост Гейца);
  • среднее значение выпрямленного напряжения: 538 В для сети 230 В / 400 В;
  • нейтраль не используется трехфазным выпрямителем.

Однополупериодный выпрямитель

После трансформатора в сетевом источнике питания, обычно, следует выпрямитель. Выпрямитель служит для преобразования переменного напряжения на вторичной обмотке силового трансформатора в постоянное напряжение.

Выпрямители делаются на диодах, используется свойство диода пропускать ток только в одном направлении. Существует несколько видов выпрямителей — однополупериодные, двухполупериодные с выводом средней точки, мостовые, с удвоением напряжения. Поскольку выпрямитель построен на диодах, которые пропускают ток только в одном направлении, то на его выходе получается не постоянное, а пульсирующее напряжение, т.е. напряжение постоянное по знаку, но переменное по величине, чтобы сделать его постоянным на выходе выпрямителя включают электролитический конденсатор. Он сглаживает пульсации и на нем получается уже постоянное напряжение, а не пульсирующее. В общем случае, для получения постоянного напряжения с относительно небольшими пульсациями, на один ампер потребляемого нагрузкой тока, применяют конденсатор емкостью в 4000мкф. Схема однополупериодного выпрямителя показана на рисунке 1.

Положительные полуволны проходят через диод на конденсатор, а отрицательные не проходят, таким образом, положительные полуволны поддерживают конденсатор заряженным, а напряжение с конденсатора поступает в нагрузку. Недостаток — требуется конденсатор большей емкости. Такие выпрямители применяются, когда не требуется низкий уровень пульсаций. Обычно для питания устройств потребляющих небольшой ток или сильноточных схем, в которых уровень пульсаций большого значения не имеет. В заключении необходимо отметить, что эта схема выпрямителя имеет еще один серьезный недостаток – это присутствие постоянной составляющей тока во вторичной обмотке трансформатора, что ведет к подмагничиванию его сердечника. Следовательно, возрастает реактивная мощность, потребляемая трансформатором из первичной сети, увеличивается его рабочая температура и уменьшается его коэффициент мощности. По этим причинам трансформаторы в простых схемах зарядных устройств для автомобильных аккумуляторов, где используется однополупериодное выпрямление (обычно используется один тиристор для выпрямления и управления током заряда)сильно греются.

Ламповые выпрямители

Согласно статистике на момент середины 70-х годов из всей производимой в СССР энергии примерно четверть требовалось преобразовать в постоянный ток. Для действия потребовались дешёвые и качественные приборы, нежели предложенные потребителям сталинскими заводами.

Уже выедены были многочисленные технические решения, но большая часть электрических схем реализовывалась на лампах: диодах, триодах и пр. На рисунке представлены застойные варианты выпрямителей, взятые из книги Мазеля К.Б. издания 1951 года. Безусловным достоинством схем признана понятность читателю. Описание однополупериодного лампового выпрямителя:

  1. Переменный ток подаётся на трансформатор с двумя вторичными обмотками, одна предназначена целиком для подогрева катода (на рисунке – справа, дуга).
  2. Стрелка с направлением тока не вводит в заблуждение: электроны движутся внутри вакуума в противоположном направлении.
  3. Цепь катода включена в заземлённый контур, чтобы замкнуть путь для выходного тока. Электроны, разогревающие активный слой, сюда не ответвляются в силу очевидных причин.
  4. На выходе стоит полосовой фильтр из индуктивности и ёмкостей, служащий для отсеивания ненужных гармоник.

Двухполупериодный действует аналогичным образом, вместо диодной лампы используется двуханодный кенотрон. В результате появляется возможность повышения КПД. Выходной ток снимается через среднюю точку, где всегда течёт в направлении, указанном на рисунке. Схема представляет аналог диодного моста.

Первый вариант схемы используется для удешевления конструкции и уменьшения габаритов. Одновременно сильнее расходуется запас батарейки. Причина – выпрямляется лишь единственный полупериод колебания входного напряжения питания. На выходе фильтра, как правило, сохраняется остаточная частота пульсаций, совпадающая с сетевой. Уже в сталинские времена схемы иногда оборудовали селеновыми или купроксными полупроводниковыми диодами. Напомним, на основе оксида меди в 1874 году Карл Фердинанд Браун открыл выпрямляющие свойства неметаллических элементов (см. Полупроводниковый диод).

Двухполупериодная схема прежде считалась распространенной для питания маломощных радиоприёмников. Частота пульсаций выходит удвоенной, зато амплитуда меньше, нежели в однополупериодной схеме при эквивалентных фильтрах гармоник. Большой минус: число витков рабочей обмотки приходится увеличивать, чтобы достичь схожего коэффициента передачи каскада. Следовательно, схема более высоковольтная.

Однополупериодное выпрямление

При включении диода в цепь с переменным синусоидальным напряжением (рис. 3.4) ток в цепи проходит только в течение половины каждого периода. Такое выпрямление переменного тока называется однополупериодным. Зависимость силы тока от времени при таком выпрямлении имеет вид, показанный на рисунке 3.5. Ток, протекающий через резистор R (см. рис. 3.4), является постоянным лишь по направлению. Сила тока не постоянна. В течение одного полупериода она возрастает от нуля до максимального значения, а затем убывает снова до нуля. В течение всего второго полупериода сила тока равна нулю, затем она снова возрастает и т. д. Такой ток называется пульсирующим.

Ответы знатоков

SHOCK:

Получение переменного тока из постоянного??? ?

Какие необходимы параметры?

И ты думаешь вот так всё просто? Взял контур и получил переменку?

Вот одна из схем преобразователя

Преобразователь напряжения на тиристорах

Описываемое устройство предназначено для преобразования постоянного напряжения 12 В в переменное 200-500 В и может отдать в нагрузку мощность до 500 Вт. Схема преобразователя представлена на рисунке. Частота выходного переменного напряжения определяется частотой импульсов автогенератора, выполненного на транзисторах Т1 и Т2. Этими импульсами через трансформатор Тр1 управляются тиристорные ключи Д1 и Д2, которые попеременно подключают к источнику постоянного напряжения то одну, то другую половины первичной обмотки трансформатора Тр2. К выводам 4-5 трансформатора Тр2 подключается нагрузка.

И подобных схем множество….

KERK:

Только из пассивных элементов (R,C) переменки из постоянки не получить.

марат маратов:

Посмотри «Качер» Бровина.

навигатор:

В каждом автомагазине НЫНе… с ДЕСЯТОК моделей инвертеров… от 100 Вт до 1000….Я все лето почти-живу в отрыве от ЦИВИЛИЗАЦии, без стационарного электроснабжения…. все электроприборы-через инверторЫ питаю …скоро наверное и СУП буду варить на мобильной ЭЛЕКТРОплитке….

Kostyan Master:

при помощи мультивибратора если нужен ток для преобразователя

Releboy:

1) Преобразователь переменного тока в постоянный называется выпрямитель 2) Преобразователь постоянного тока в переменный называется инвертор Если с первым преобразованием проблем нет и достаточно использовать любые вентили (диоды и тиристоры) , которые будут или сами, или по команде управления открываться, то со вторым преобразованием все намного сложнее. Я тебе высылаю книгу где все подробно расжевано и про инверторы и про выпрямители от простых до самых сложных. Там есть и вся информация про параллельные и последовательные инверторы с коммутирующими контурами (то, про что ты спрашиваешь) от расчета до моделирования. Книга Б. Бедфорд и Р. Хофт «Теория автономных инверторов»

Андрей Б:

двигатель постоянного тока соединить с генератором переменного. Получается электромашинный преобразователь.

Travka BS:

В розетку трансформатор понижающий на нужный тебе ток воткни. Ток это опасно

Николай Голубцов:

Я конечно извиняюсь, но это очень похоже на заряд высоковольтных конденсаторов вспышек, поэтому 1. Найти старую батареечную вспышку и 2. Еще раз извиняюсь Яндекс картинки — схемы вспышек на батарейках Источник первичного питания: 6 щелочных элементов Varta – суммарное напряжение 9в, ток при КЗ 11А. Транзистор – КТ805АМ в пластиковом корпусе установленный на радиатор. Трансформатор – на Ш — образном ферритовом сердечнике, первичная обмотка – 12 витков, вторичная – 340 витков проводом 0,2 ПЭЛ, обмотка ОС – 4 витка. Потребляемый ток – 800мА, максимальный выходной ток при КЗ — 30мА. Выходное напряжение при ХХ – 1500в, при нагрузке – 100в (недобор напряжения вызван недостаточной емкостью конденсатора в цепи ОС) . Эффективная выходная мощность (на основе оценки скорости заряда батареи конденсаторов от сетевого блока питания с выходной мощностью 7Вт и времени заряда конденсаторов от преобразователя напряжения) составляет примерно 0,25 Вт,

rrr:

без транса ты хрен чё умножишь. а колебания обчный мультивибратор …хошь на транзисторах, хошь на логике

asdf:

если надо, чтобы КПД был «достаточно высокий», то придётся делать на трансформаторах. . Иначе — плохо. Вообще все эти схемы и способы давно проверены жизнью и временем, и ничего нового тут никто не предложит. На транзисторах или микросхемах можно понизить напряжение. . или выпрямить. А чтоб повысить — выгодней всего на трансе. . Вообще можно взять готовый трансик от чего-нибудь, да приспособить к этому делу. не так это и страшно

Андрей Кузнецов:

Вариант с «Кроной», высоким кпд и без трансформатора: 1000 конденсаторов соединить параллельно, а после заряда их от «Кроны» — последовательно — будет 9000 Вольт. Пётр, мне бы тоже хотелось, чтобы зима в Сибири была покороче, а в Правительстве работали только компетентные и честные люди… .О! Покурил — пришла мыслЯ — пьезоэлемент от зажигалки тысячи полторы даст!

alex alex:

Найти у армейцев ЭМУ — два двигателя на одном валу Постоянный понятно, переменный работает как генератор регулируя ток возбуждения которого можно менять выходное напряжение Имелись агрегаты до 100 кВт Если нужен маломощный — можно взять источник питания люминисцентных ламп — есть на 12 и 24 вольта

Выпрямительные схемы

Выпрямление электрических колебаний, это процесс, в результате которого переменное входное колебание преобразуется в выходное колебание только одного знака (рисунок 1.5). Процесс выпрямления используется в устройствах электропитания (блоках питания) и демодуляторах.

Выпрямление всегда осуществляется при использовании нелинейных элементов, обладающих свойством однонаправленного пропускания электрического тока. Благодаря таким свойствам на выходе выпрямляющего элемента получают ток одного знака.

Для выпрямления применяют полупроводниковые и вакуумные (кенотроны) диоды, газоразрядные диоды (газотроны), тиратроны, кремниевые и селеновые элементы, тиристоры и другие элементы с нелинейными свойствами в зависимости от применения, значений выпрямленных напряжений и токов, отбираемых нагрузкой. В маломощных электронных устройствах для выпрямления чаще всего применяют полупроводниковые диоды.

Название “выпрямитель” используется, прежде всего, для схем, преобразующих переменный ток в постоянный. Выпрямителем называется также и сам элемент с однонаправленными свойствами, используемые в процессе выпрямления.

Однополупериодным выпрямителем называется такой выпрямитель, на выходе которого после процесса выпрямления остаются колебания одного знака. Схема однополупериодного выпрямителя, возбуждаемого синусоидальным сигналом, представлена на рисунке 1.6.

Диод, включенный таким образом, что приводит ток только при положительных полупериодах входного колебания, т.е. когда напряжение на его аноде больше потенциала катода. Среднее значение колебания, полученного в результате выпрямления синусоидального напряжения с действующим значением и максимальным значением , равно

Например, при выпрямлении напряжения с действующим значением , после выпрямления получаем напряжение .

В отрицательный полупериод диод не проводит ток, и все подведенное к выпрямителю напряжение действует на диоде как обратное напряжение выпрямителя. При изменение направления включения диода он будет проводить в отрицательные полупериоды и не проводить в положительные.

Рассматриваемая схема выпрямителя называется последовательной. Название связано с тем, что нагрузка включается последовательно с нелинейным элементом (вентилем).

Двухполупериодным выпрямителем называют такой выпрямитель, в котором после процесса выпрямления остаются участки входного колебания, имеющие один знак. К ним после изменения знака добавляются участки, имеющие противоположный знак.

Принципиальная схема двухполупериодного выпрямителя, управляемого синусоидальным сигналом от трансформатора, показана на рисунке 1.7.

В периоды времени, когда на аноде диода Д1 действует положительное напряжение, на аноде диода Д2 присутствует отрицательное и наоборот. Это происходит потому, что средняя точка вторичной обмотки трансформатора заземлена, и, следовательно, она имеет нулевой потенциал. При положительной полуволне напряжения на вторичной обмотке диод Д1 пропускает ток, а диод Д2 не пропускает.

При отрицательной полуволне положительное напряжение действует на диоде Д2, который при этом проводит, а диод Д1, смещенный в обратном направлении, не проводит. Среднее значение напряжения, полученого на выходе двухполупериодного выпрямителя в 2 раза больше напряжения, полученного на выходе однополупериодного выпрямителя.

Технические параметры выпрямителя:

— Коэффициент пульсаций выпрямителя называется отношение максимального значения переменной составляющей напряжения на выходе выпрямителя к значению его постоянной составляющей на этом выходе. В большинстве применений желательно, чтобы коэффициент пульсаций был как можно меньше. Уменьшение пульсаций достигается путем применения соответствующих фильтров.

— Коэффициент использования трансформатора в выпрямительной схеме, определяется как отношение двух мощностей: выходной мощности постоянного тока и номинальной мощности вторичной обмотки трансформатора.

— Коэффициент полезного действия, это параметр, характеризующий эффективность схемы выпрямителя при преобразовании переменного напряжения в постоянное. КПД выпрямителя выражается отношением мощности постоянного тока, выделяемой в нагрузке, к входной мощности переменного тока. Коэффициент полезного действия определяется для резистивной нагрузки.

Частотная пульсация выпрямителя, это основная частота переменной составляющей, существующей на выходе выпрямителя. В случае однополупериодного выпрямителя частота пульсаций равна частоте входного колебания. Фильтрация пульсаций тем проще, чем выше частота пульсации.

Диодное устройство

Когда говорят о преобразовании переменного напряжения в постоянное, то обычно это не означает, что на выходе оно будет выражаться горизонтальной прямой линией. Качество обработки сигналов может быть различным в зависимости от того, какой тип устройства используется и как работает это устройство. Гарантируется только то, что выходное выпрямленное напряжение будет иметь один знак. Наиболее простым способом преобразования является использование цепи, состоящей из диода и нагрузки.

Виды диодных выпрямителей работают следующим образом: на клеммы слева поступает переменное напряжение. Диод пропускает только положительные импульсы. Когда поступают отрицательные, на выходе появляется нулевое значение. В результате создается напряжение одного знака. Графики представлены далее.

Выпрямитель с диодом называется простым, но применяется редко, поскольку имеет очевидные недостатки. Здесь теряется более половины энергии, а выходное напряжение резко изменяется, что для некоторых электрических приборов не приемлемо.

Принцип работы выпрямителей сигналов

Блок питания для шуруповерта 12в своими руками

Что такое выпрямитель? Устройство работает за счет свойств полупроводниковых радиоэлементов по пропусканию тока исключительно от анода к катоду. Поэтому при прохождении через устройство синусоиды переменного тока происходит обрезка отрицательной части волны. Таким образом на выходе радиоэлемента остается только положительная полуволна. Электрический ток подобного типа называется однополупериодным с пульсациями. От анода к катоду проходит сигнал только ½ всего времени. Колебания происходят от нуля до максимального значения.

Строение двухполупериодных устройств базируется на мосту из четырех вентилей, которые приводят к попаданию всех полуволн. При этом отрицательная полуволна инвертируется. Фактически строение двухполупериодных выпрямителей аналогично двум или более однополупериодным с катодами, направленными один на другой.

Особенности трансформаторных устройств

Трансформаторный выпрямитель (преобразователь электрической энергии) способен работать в сети с постоянным и переменным током. В данном случае триггеры используются трехразрядного типа. Для подключения устройств применяются проводники. Встретить трансформаторные выпрямители можно на подстанциях. Данные устройства рассчитаны на высокое выходное напряжение.

Система защиты у них устанавливается с хроматическими фильтрами. В данном случае параметр чувствительности лежит в пределах 80 мВ. Для приводных механизмов указанные устройства не подходят однозначно. Показатель приводимости тока у них равняется 20 мк. Триггеры для цепей подбираются как открытого, так и закрытого типа. В среднем параметр пороговой перегрузки находится на уровне 5 А.

Однофазные выпрямители

Основными схемами однофазных выпрямителей являются однополупериодная и двухполупериодная (мостовая или со средней точкой).

Однофазная однополупериодная схема является самой простейшей схемой выпрямителя.

Трансформатор преобразовывает сетевое напряжение первичной обмотки Uc в напряжение вторичной обмотки U2. Так как диод Д имеет одностороннюю проводимость, ток I2 будет протекать только при положительной полуволне вторичного напряжения, при отрицательной полуволне диод будет закрыт. Так как ток в нагрузке Rн протекает только в один полупериод, отсюда и название выпрямителя — однополупериодный.

К недостаткам однополупериодных выпрямителей следует отнести униполярный ток, который, проходя через вторичную обмотку, намагничивает сердечник трансформатора, изменяя его характеристики и уменьшая КПД, высокий уровень пульсаций и большое обратное напряжение на диоде.

Двухполупериодные схемы выпрямления уже значительно интересней. Из них наибольшую популярность приобрела мостовая схема включения диодов.

Схема состоит из трансформатора и четырех диодов,собранных мостом. Одна из диагоналей моста соединена с выводами вторичной обмотки трансформатора, вторая диагональ с нагрузкой. При положительном потенциале в точке a вторичной обмотки трансформатора ток пойдет по цепи точка a вторичной обмотки — A — диод Д1 — B — нагрузка Rн — D — диод Д3. К диодам Д2 и Д4 при этом приложено обратное напряжение, они заперты. При изменении направления Э.Д.С и тока во вторичной обмотке положительный потенциал появится уже в точке b вторичной обмотки трансформатора. Ток при этом пойдет по цепи b — C — диод Д2 — B — нагрузка Rн — D — диод Д4.

Таким образом ток в нагрузке не меняет своего направления. Кривые напряжения и тока на нагрузке повторяют (при прямом напряжении на диодах U np ≈ 0) по величине и форме выпрямленные полуволны напряжения и тока вторичной обмотки трансформатора. Они пульсируют от нуля до максимального значения.

Кроме мостовой схемы выпрямления может применяться двунаправленная схема.

Схема состоит из трансформатора со средней отпайкой на вторичной обмотке и двух диодов. Когда в точке a имеется положительный потенциал ток протекает по цепи a — диод Д1 — нагрузка Rн — отпайка вторичной обмотки. При положительном потенциале в точке b вторичной обмотки ток потечет по цепи b — диод Д2 — с — нагрузка Rн — отпайка вторичной обмотки.

На левом рисунке показана зависимость напряжения вторичной обмотки трансформатора от времени, на правом изменение тока нагрузки. Как следует из работы выпрямителя, направление тока в нагрузке неизменно. Вторичная обмотка трансформатора двухфазная и каждая фаза работает половину периода. Напряжение на нагрузке в любой момент равно мгновенному значению ЭДС фазы, работающей в данный момент.

К основным минусам данной схемы можно отнести необходимость делать отпайку вторичной обмотки трансформатора и большое обратное напряжение диода Uобр = 2U2м = 3,14U0, поэтому она не получила столь широкого распространения как мостовая схема.

Схема включения выпрямительного диода

Простейший выпрямитель работает по следующей схеме. На вход подается переменное напряжение сети с положительными и отрицательными полупериодами, окрашенными соответственно в красный и синий цвета. На выходе подключается обычная нагрузка RH, а выпрямляющим элементом будет диод VD.

Когда на анод поступают положительные полупериоды напряжения, происходит открытие диода. В этот период через диод и нагрузку, запитанную от выпрямителя, будет протекать прямой ток диода Iпр. На графике, расположенном справа, эта волна обозначена красным цветом.

При поступлении на анод отрицательных полупериодов напряжения, наступает закрытие диода, и во всей цепи начинается течение незначительного обратного тока. В данном случае отрицательная полуволна переменного тока отсекается диодом. Эту отсеченную полуволну обозначает синяя прерывистая линия. На схеме условное обозначение выпрямительного диода такое же, как обычно, только поверх значка проставляются символы VD.

В результате, через нагрузку, подключенную через диод к сети, будет протекать уже не переменный, а пульсирующий ток одного направления. Фактически, это и есть выпрямленный переменный ток. Однако такое напряжение подходит лишь для нагрузок малой мощности, запитанных от сети переменного тока. Это могут быть лампы накаливания, которым не требуются особые условия питания. В этом случае напряжение будет проходить через лампу лишь во время импульсов – положительных волн. Наблюдается слабое мерцание лампы с частотой 50 Гц.

При подключении питания с таким же напряжением к приемнику или усилителю мощности, в громкоговорителе или колонках, будет слышен гул с низкой тональностью, частотой 50 Гц, известный как фон переменного тока. В этих случаях аппаратура начинает «фонить». Причиной такого состояния считается пульсирующий ток, проходящий через нагрузку и создающий в ней пульсирующее напряжение. Именно оно и создает фон.

Данный недостаток частично устраняется путем параллельного подключения к нагрузке фильтрующего электролитического конденсатора Сф с большой емкостью. В течение положительных полупериодов он заряжается импульсными токами, а во время отрицательных – разряжается с помощью нагрузки RH. Большая емкость конденсатора позволяет поддерживать на нагрузке непрерывный ток в течение всех полупериодов – положительных и отрицательных. На графике такой ток представляет собой сплошную волнистую линию красного цвета.

Тем не менее, данный сглаженный ток все равно не обеспечивает нормальную работу, поскольку половина входного напряжения теряется при выпрямлении, когда задействуется только один полупериод. Этот недостаток компенсируют мощные выпрямительные диоды, собранные вместе в так называемый диодный мост. Данная схема состоит из четырех элементов, что позволяет пропускать ток в течение всех полупериодов. За счет этого преобразование переменного тока в постоянный происходит значительно эффективнее.

Маркировка диодов и схема обозначений

Устройство диода

Параллельное соединение диодов

Схемы выпрямления переменного тока

Диод Шоттки: принцип работы

Схема двухполупериодного выпрямителя

Суть переменного тока

В самом простом варианте, переменный ток представляет собой направленное движение заряженных частиц, постоянно меняющее свою полярность и амплитуду по графику в виде правильной синусоиды. При этом, все полупериоды синусоиды условно разделяются на положительные и отрицательные. Полупериод, расположенный выше нулевой отметки, считается положительным, и обозначается красным цветом. Все полупериоды, находящиеся ниже нуля, относятся к отрицательным и обозначаются синим цветом. Полный период называется волной, а половина периода, в зависимости от расположения, носит название положительной или отрицательной полуволны.

Основной принцип действия выпрямителя заключается в переворачивании или отсекании какой-либо полуволны, при этом, направление тока становится односторонним. Все выпрямители условно разделены на приборы с одной и тремя фазами, одним или двумя полупериодами.
