Предохранитель из медной проволоки: разновидности, принцип действия и ремонт

Назначение и принцип действия

Основная задача плавких предохранителей – защита электрической сети и электрооборудования от сверхтоков, возникающих при коротком замыкании или в результате критических перегрузок. При этом они обеспечивают бесперебойную работу защищаемых цепей в номинальном режиме.

В отличие от автоматического выключателя, часто применяемого в электротехнике, плавкая вставка срабатывает только один раз, после чего он подлежит замене. Однако срабатывает такое устройство со стопроцентной вероятностью, в то время как автоматика после многократного отключения может подвести. Именно поэтому для защиты дорогостоящего оборудования используют плавкие вставки. Не отказываются от применения этих защитных устройств и в силовых цепях.

Устройство и принцип защиты

В конструкции плавкого предохранителя есть два основных элемента: корпус (держатель) с контактами и плавкую вставку (рисунок 1). Строго говоря, только сочетание этих элементов можно называть предохранителем. Очень часто деталь плавкой вставки (особенно если она заменяемая) называют плавким предохранителем. В данной статье мы тоже иногда будем придерживаться этой традиции.

Рис. 1. Конструкция плавкого предохранителя

Рабочим элементом вставки является проводник из меди или сплава металлов. Благодаря этому плавкому элементу происходят отключения цепи в критических ситуациях.

В качестве плавкого элемента может быть одна или несколько медных проволок, пластина либо фигурная деталь. Эти проводники помещаются в жаропрочный корпус: стеклянный, керамический (рис. 2) или пластиковый. В зависимости от назначения, пространство вокруг плавкого элемента может быть заполнено кварцевым песком или окружено легкоиспаряющимся веществом, предназначенным для гашения электрической дуги.

Рис. 2. Керамические плавкие вставки

При прохождении номинальных токов через проволоку вставки, она незначительно нагревается, не достигая температуры плавления. Но в режиме короткого замыкания резко возрастает величина тока, что приводит к плавлению вставок. Это приводит к разрыву цепи.

Нагревание предохранителя происходит также при перегрузках, то есть в результате превышения номинального напряжения на защищаемом участке цепи. При достижении рабочих напряжений величины, называемой током отключения, температура плавкого элемента возрастает до точки плавления и цепь разрывается. После восстановления параметров цепи плавкую вставку необходимо заменить.

Плавкие вставки имеют некую инерционность срабатывания. При КЗ задержка незаметна, так как в этом случае плавкий элемент нагревается молниеносно.

Иначе обстоит дело в случаях с перегрузками. Для достижения температуры плавления требуется больше времени. Поэтому, чтобы повысить скорость срабатывания, элементам вставок придают специальную форму и нагружают их силами упругости (один конец пластины соединяют с растянутой пружиной).

В некоторых моделях под действием пружины наружу выходит штифт, называемый индикатором срабатывания (рисунок 3). Он выступает в роли указателя срабатывания и свидетельствует о том, что вставку надо менять.

Рис. 3. Строение плавкой вставки

Цифрами на рисунке обозначено:

  • I – патрон;
  • 2 – плавкая пластина;
  • 3 – шарики из олова;
  • 4 – плавкая вставка;
  • 5 – кварцевый песок;
  • 6 – пружина;
  • 7 – текстолитовая шайба;
  • 8 – спусковой механизм указателя срабатывания;
  • 9 – колпачок;
  • 10 – ободок колпачка;
  • 11 – указатель срабатывания;
  • 12 – асбоцементная прокладка;
  • 13 – цементная заливка.

В ряде случаев для увеличения скорости срабатывания используют вставки с параллельно натянутыми проволоками разных диаметров. Перегорание самой тонкой проволоки увеличивает нагрузку на остальные элементы, ускоряя их плавление.

С целью снижения перенапряжений в некоторых конструкциях вставок применяют проволоки с разными сечениями отдельных участков. При срабатывании такого предохранителя, первым перегорает участок с наименьшим сечением вставки. Если пары расплавленного металла спровоцируют в точке разрыва электрическую дугу, то перегорит участок с большим сечением.

Конструктивные особенности предохранителей можно узнать по их маркировке. К сожалению, время-токовые характеристики наносятся не на все типы изделий. Но модели, на которые нанесены буквенно-цифровые коды, можно легко классифицировать по их назначению.

Расчет сечения кабеля по мощности и длине

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

  1. Длина провода, единица измерения — м. При её увеличении растут потери.
  2. Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
  3. Удельное сопротивление материала ( справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

  1. В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
  2. С помощью таблиц ПУЭ определяют сечение провода по току.
  3. Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
  4. Находим падение напряжения из соотношения: ΔU=I*R.
  5. Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Выбор предохранителей для защиты силовых трансформаторов

Основные условия выбора плавких предохранителей силовых трансформаторов является следующие параметры.Номинальное напряжение предохранителей и их плавких вставок должно быть равно номинальному напряжению сети:

Плавкие предохранители в СССР выпускались на номинальные напряжения, соответствующие ГОСТ 721—77, в том числе на 6; 10; 20; 35; 110 кВ. Номинальное напряжение указывается в наименовании предохранителя, например ПК-6, ПК-10, ПСН-10, ПСН-35 и т. п.

Установка предохранителя, предназначенного для сети более низкого напряжения, т. е. создание условия Uном пр < Uном. с не допускается во избежание к.з. из-за перекрытия изоляции предохранителя. Наряду с этим не допускается без специального указания завода-изготовителя применение предохранителя в сетях с меньшим номинальным напряжением из-за опасности возникновения перенапряжений при отключении к. з.
Номинальный ток отключения выбранного предохранителя должен быть равен или больше максимального значения тока к. з. в месте установки предохранителя:

Применительно к силовым трансформаторам ток /к. макс рассчитывается для трехфазного к. з. на выводах высшего напряжения трансформатора, т. е. там, где установлены плавкие предохранители. При этом режим питающей системы принимается максимальным, что соответствует наименьшему сопротивлению питающей системы до места подключения рассматриваемого трансформатора. Следует учитывать также подпитку места к. з. электродвигателями, включенными на той же секции, что и рассматриваемый трансформатор.
Номинальные токи отключения указаны в ГОСТ и заводских информация.

Предохранители напряжением свыше 1000 В выпускаются с номинальным током отключения от 2,5 до 40 кА (ГОСТ 2213—70). (Прежнее наименование номинального тока отключения — предельно отключаемый ток.)

Выбор плавких предохранителей 10 кВ для защиты трансформаторов

  1. По номинальному напряжению: т. е. номинальное напряжение предохранителя Уном.пр дол­жно соответствовать номинальному напряжению сети: Uном = Uном.с
  2. По номинальному току отключения: Iо.ном >= Iк.макс т. е. номинальный ток отключения предохранителя по его паспортным данным должен быть больше или равен максимальному значению тока к. з. в месте установки предохранителя. При расчетах токов к. з. следует учитывать подпитку места к. з. электродвигателями.
  3. По номинальному току. Номинальный ток предохранителя равен номинальному току заменяемого элемента. Заменяемым, элементом предохранителя с мелкозернистым наполнителем, например типа ПК, считается патрон (один или несколько) с кварцевым песком, плавким.1 элементом, указателем срабатывания или ударным устройством, собранный в заводских условиях.

Номинальный ток предохранителей, защищающих силовые трансформаторы на сторонах 10 и 0,4 кВ, выбирается по таблице

Рекомендуемые значения номинальных токов плавких вставок 1ном вс предохранителей для трехфазных силовых трансформаторов
6/0,4 и 10/0,4 кВ

Номинальный ток, А
Мощность трансформатора, кВ* А трансформатора на стороне плавкой вставки на стороне
0,4 кВ 6 кВ 10 кВ 0,4 кВ 6 кВ 10 кВ
25 36 2,40 1,44 40 8 5
40 58 3,83 2,30 60 10 8
63 91 6,05 3,64 100 16 10
100 145 9,60 5,80 150 20 16
160 231 15,4 9,25 250 32 20
250 360 24,0 14,40 400 50 40
400 580 38,3 23,10 600 80 50
630 910 60,5 36,4 1000 160 80

Примечание Предполагается, что на стороне 0,4 кВ применены предохранители типа ПН-2, на стороне 6 кВ—типа ПК-6, на стороне 10 кВ—типа ПК-10.

Предохранители для защиты трансформатора напряжения по стороне ВН

Трансформаторы напряжения 110 кВ и выше защищают только по стороне низкого напряжения автоматами или предохранителями. Для трансформаторов напряжения 6, 10 и 35 кВ расчет тока для плавкой вставки не производится.

Предохранитель для защиты трансформатора напряжения по стороне ВН выбирается только по классу напряжения. Для каждого класса напряжения выпускают специальные предохранители типа ПКН (ПН) – 6, 10, 35 (в зависимости от класса напряжения), они применяются исключительно для защиты трансформаторов напряжения.

Недостатки защиты трансформаторов на предохранителях

Защита предохранителями конструктивно осуществляется наиболее просто, но имеет недостатки — нестабильность параметров защиты, что может привести к недопустимому увеличению времени срабатывания защиты при некоторых видах внутренних повреждений силовых трансформаторов. При защите предохранителями возникают сложности согласования защит смежных участков сети.

Читать так же:

  • Основные виды релейных защит трансформаторов
  • Газовая зашита силового трансформатора
  • Принцип  действия дифференциальной защиты трансформатора

Выбор диаметра проволоки и ремонт предохранителя

Ну, а теперь давайте перейдет к основному вопросу нашей статьи – выбору диаметра и непосредственно ремонту. Начнем с первого.

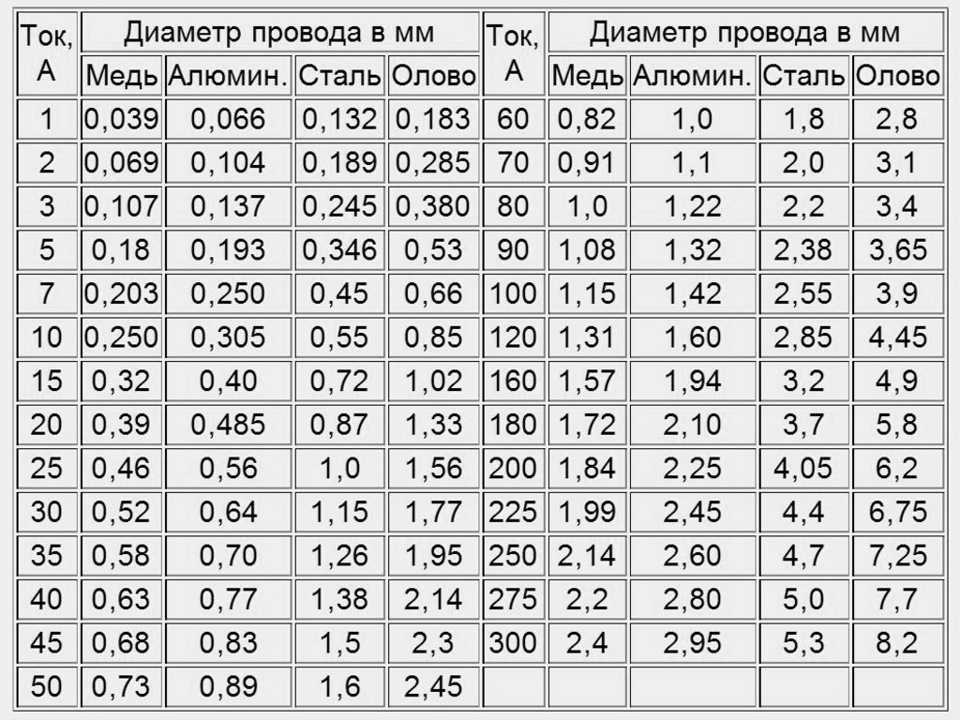

Выбор диаметра проводника

Диаметр проводника в предохранителях четко рассчитан. Если вы выполняете замену, то должны установить проводник такого же диаметра. Иначе ваш предохранитель не будет выполнять свою функцию по защите электрической сети.

Сделать это можно несколькими способами. Наиболее простой взять сечение провода для предохранителя, и таблица стандартных значений позволит осуществить вам выбор. Для этого достаточно измерить диаметр провода.

Диаметр провода можно измерить с помощью штангенциркуля или даже обычной линейки. Если диаметр проволоки для предохранителя слишком мал, то измерения можно произвести следующим образом. Проволоку наматываем на любой небольшой предмет – зажигалку, карандаш, ручку.

Желательно сделать 10-20 витков, для большей точности измерения. Витки делаем максимально плотными, для исключения пространства межу ними. Затем измеряем диаметр всех витков. Полученное значение делим на количество витков. Вот вам и диаметр провода для предохранителя.

  • Расчет предохранителя из медной проволоки можно произвести и для значений, не указанных в таблице. Для этого нам необходимо знать требуемый ток плавкой вставки и материал проволоки.
  • Для того чтобы вычислить диаметр медной проволоки для предохранителя до 7А, нам следует воспользоваться приведенной ниже формулой. В этой формуле d – рассчитываемый диаметр, Iпл – требуемый ток плавкой вставки, k – коэффициент учитывающий материал проволоки. Для меди он составляет 0,034.

Если вы хотите своими руками вычислить диаметр проволоки для вставки на номинал выше 7А, то вам следует воспользоваться формулой, приведенной ниже. В этой формуле m – коэффициент учитывающий материал проволоки. Для меди он равен 80.

Если толщина провода для предохранителя в результате расчета или выбора по таблице получилась таковой, какой нет в наличии. То можно добиться требуемого диаметра за счет соединения нескольких проволок разного сечения. Хотя этот вариант и несколько хуже.

Ремонт предохранителей

Установка вместо калиброванной плавкой вставки в предохранитель проволоки в простонародье называется установкой «жучка». Любой «жучек», согласно нормам ПУЭ, недопустим, так как не всегда способен качественно защитить электроустановку.

Тем не менее к такому способу ремонта предохранителей прибегают достаточно часто. Особенно когда под рукой нет запасного предохранителя.

Установка «жучка» вместо предохранителя зависит от его типа. Если это трубчатый предохранитель на большой номинальный ток, то такие изделия обычно имеют разборную конструкцию как на видео.

  • То есть, предохранитель можно раскрутить. Изъять перегоревшую плавкую вставку и вместо нее установить предохранитель из медного провода.
  • С изделиями меньших номиналов все немного сложнее. Обычно они изготавливаются неразборными, в связи с чем придётся повозиться.

  • Если перед вами трубчатый предохранитель стеклянного или керамического типа, то они обычно имеют металлические оконцовки. Для установки «жучка» их необходимо просверлить с двух сторон и в полученную полость вставить наш проводник. Отверстие вместе с проводником желательно затем запаять.
  • С ножевыми предохранителями выполнить ремонт своими руками несколько сложнее. Тут просверлить отверстие не получится, так как крепить провод необходимо к ножам, которые скрыты под корпусом. В этом случае сечение провода предохранителя на 10 А или другого номинала крепят непосредственно на ножи перед корпусом. А затем устанавливают предохранитель.

Именно, исходя из этих причин, наша инструкция не советует наматывать проволоку непосредственно на контакты-держатели предохранителей. Это же касается намотки провода поверху корпуса трубчатого предохранителя.

Отдельный вопрос — предохранители с наполнителем. Наполнитель необходим для более быстрого погасания электрической дуги. Обычно такие изделия имеют разборную конструкцию и для них необходима такая же толщина проволоки для предохранителя, как и для других трубчатых изделий. Песок же, который находится внутри изделия, сначала ссыпаем, а затем опять засыпаем в предохранитель.

Принцип действия и виды плавких предохрани­телей

Плавкий предохранитель как защитный аппа­рат применяется в электрических сетях уже более 100 лет. В основе его работы лежит известный закон Джоуля — Ленца (1841 г.), согласно которому про­хождение электрического тока по проводнику сопро­вождается выделением теплоты Q (в джоулях):

закон Джоуля — Ленца

Плавкая вставка предохранителя является участ­ком защищаемой электрической цепи, имеющим мень­шее сечение и большее сопротивление R, чем осталь­ные элементы этой цепи. Поэтому при прохождении по цепи тока КЗ плавкая вставка нагревается сильнее других элементов защищаемой цепи, раньше расплав­ляется и тем самым спасает электрическую установку от перегрева и разрушения. Но для прекращения про­хождения тока КЗ, т. е. отключения электрической установки от питающей электросети, недостаточно расплавления вставки, необходимо еще погасить воз­никшую в этом месте электрическую дугу. Быстрое га­шение дуги является важнейшей задачей плавкого предохранителя. По способу гашения электрической дуги плавкие предохранители, применяемые для за­щиты трансформаторов, делятся на две основные группы:

  • предохранители с трубками из газогенерирующего материала (фибры или винипласта), который обильно выделяет газы при высокой температуре горения элек­трической дуги; возникающие в этот момент высокое давление (в предохранителях типа ПР напряжением до 1000 В) или продольное дутье (в предохранителях ПСН напряжением выше 1000 В) обеспечивают бы­строе гашение электрической дуги;
  • предохранители с наполнителем (кварцевым пе­ском), в которых электрическая дуга гасится в ка­нале малого диаметра, образованном телом испа­рившейся плавкой вставки, между крупинками (гра­нулами) кварцевого песка; такие предохранители обычно называют кварцевыми.

На стороне 10 кВ трансформаторов устанавли­ваются главным образом кварцевые предохранители типа ПК, на стороне 0,4 кВ — также преимущественно кварцевые типа ПН-2, Кварцевые предохранители имеют несколько важных положительных свойств: они обладают токоогранпчивающсй способностью (благодаря очень быстрому гашению электрической дуги ток КЗ не успевает достичь своего максимального ампли­тудного значения); плавкие вставки защищены от воздействия внешней среды кварцевым песком и герметично закрытой фарфоровой трубкой, благодаря чему они длительное время не стареют и не требуют замены; конструктивное исполнение предохранителей ПК и ПН-2 предусматривает сигнализацию срабаты­вания, причем контакты сигнального устройства могут давать команду на отключение трехфазного выключа­теля нагрузки, что предотвращает возможность неполнофазного режима работы трансформатора.

При ис­пользовании кварцевых предохранителей заводского изготовления с правильно выбранными параметрами, как правило, можно обеспечить селективность между предохранителями на сторонах ВН и НН трансфор­матора или, по крайней мере, между предохраните­лями на стороне ВН трансформатора и защитными аппаратами на отходящих линиях НН, т. е. не допускать отключения трансформатора от питающей сети при КЗ на шинах НН или на любой из отходящих линий НН.

Формула для расчета диаметра проволоки предохранителя по мощности электроприбора

Мощность часто указывают на этикетках, приклеенных на изделиях. Если на изделии указана потребляемая мощность, то можно рассчитать номинальный ток предохранителя по ниже приведенной формуле.

где I

nom – номинальный ток защиты предохранителя, А;P max – максимальная мощность нагрузки, Вт;U – напряжение питающей сети, В.

Но гораздо удобнее воспользоваться готовыми данными из таблиц

Обратите внимание, первая таблица служит для выбора номинала предохранителя изделий, питающихся от бытовой электросети 220 В, а вторая, для изделий, используемых в автомобилях с напряжением бортовой сети 12 В

Максимальная мощность потребления электроприбором, ватт (BA) Номинал стандартного предохранителя, А

10 50 100 150 250 500 800 1000 1200 1600 2000 2500 3000 4000 6000 8000 10000
0,1 0,25 0,5 1,0 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 15,0 20,0 30,0 40,0 50,0

Рассмотрим на примере как выбирать предохранитель. Телевизор перестал работать после грозы. Определено, что сгорел предохранитель. Номинал его не известен. На этикетке задней крышки написано, что потребляемая мощность составляет 120 Вт, бывает, что пишут и 120 ВА. Это обозначение одной и той же мощности, но по стандартам разных стран. По таблице получается, что для электроприборов с максимальной потребляемой мощностью 120 Вт (ближайшее значение 150 Вт) является предохранитель на 1 А.

Методика подбора предохранителя для защиты бортовой электропроводки автомобиля ничем не отличается от выбора для бытовой электропроводки 220 В.

Мощность электроприбора, ватт (BA) Номинал стандартного предохранителя, А Цвет корпуса предохранителя оранжевый коричневый красный голубой желтый прозрачный зеленый фиолет синий черный

до 50 до 75 до 100 до 150 до 200 до 250 до 300 до 400 до 600 до 700
5,0 7,5 10,0 15,0 20,0 25,00 30,0 40,0 60,0 70,0

Если после двух замен предохранители каждый раз перегорали, значит, поврежден электроприбор и требуется уже его ремонт. Попытка установить предохранитель на больший ток может только нанести еще дополнительный вред изделию вплоть до не ремонтопригодности.

Калькулятор для расчета тока предохранителя

Если в таблицах нет данных для Вашего случая, например, напряжение питания изделия составляет 24 В или 110 В, то можете самостоятельно с помощью приведенного ниже онлайн калькулятора выполнить расчет.

Онлайн калькулятор для определения тока предохранителя Максимальная мощность нагрузки, Вт: Напряжение питающей сети, В:

При расчете на калькуляторе Вы получите точное значение тока. Для надежной работы предохранителя необходимо, чтобы его номинал был не менее чем на 5% больше. Например, если получено расчетное значение тока 1 А, то нужно брать предохранитель большего ближайшего номинала из стандартного ряда, то есть 2 А.

Иногда попытки определить номинал предохранителя считыванием информации не получается. На электроприборе надписей нет, на предохранителе не читаемая маркировка. При наличии амперметра, и опыта работы с ним, то вынув предохранитель и подключив амперметр к контактам колодки, в котором был установлен предохранитель, можно измерять ток и тем самым определить его номинал.

Но тут есть подводный камень. Если предохранитель вышел из строя из-за неисправности электроприбора, то ток может быть на много больше, чем должен быть, в дополнение можно еще и вывести из строя измерительный прибор.

Общие правила расчета

Для правильного расчета предохранителей необходимо учитывать номинальное напряжение. Это значение должно быть таким, чтобы предохранитель разорвал электрическую цепь. Главный показатель – минимальное ожидаемое напряжение для базы и предохранителя.

Еще один важный показатель, который необходимо учитывать при расчетах, – это напряжение отключения. Этот параметр представляет собой мгновенное значение напряжения, которое появляется после сгорания самого предохранителя или предохранителя. Как правило, учитывается максимальное значение этого напряжения.

Кроме того, учитывается ток плавления, от которого зависит диаметр установленной внутри проволоки. При расчете предохранителя этот показатель имеет свое значение для каждого металла и подбирается с помощью таблицы или калькулятора. Материал и размеры вставок должны обеспечивать требуемые защитные свойства. Длина вставки не должна быть чрезмерной, поскольку это влияет на гашение дуги и общие температурные характеристики.

Номинальная мощность нагрузки обычно указывается на этикетке продукта. На основе этого параметра номинальный ток предохранителя рассчитывается по формуле: Inom = Pmax / U, где Inom – номинальный ток защиты, Pmax – максимальная мощность нагрузки, а U – напряжение питания.

Типы плавких предохранителей

По назначению и конструкции предохранители бывают следующих типов:

  • Вилка (в основном используется для защиты кабелей и электрических устройств в автомобилях);
  • С слаботочными вставками для защиты электроприборов с потреблением тока до 6 ампер;
  • Пробковые (устанавливаются в экранах жилых домов, рассчитаны на токи защиты до 63 ампер);
  • Ножевого типа (применяется в промышленности для защиты сетей с током потребления до 1250 ампер);
  • Газогенерация;
  • Кварц.

Рассматриваемая в статье технология ремонта предназначена для восстановления вилки, с использованием слаботочных вставок, пробковых и ножевых предохранителей.

Трубчатые плавкие предохранители

Предохранитель трубчатой ​​конструкции представляет собой стеклянную или керамическую трубку, закрытую на концах металлическими колпачками, которые соединяются между собой проволокой калиброванного диаметра, проходящей через внутреннюю часть трубки. Как выглядят трубчатые предохранители, вы можете увидеть на фото.

Проволока точечно приваривается к шляпкам или приваривается. В предохранителях, рассчитанных на очень большие токи, полость внутри трубки часто заполняется кварцевым песком.

Автомобильные плавкие предохранители

Автомобильные предохранители выходят из строя редко. Обычно только в тех случаях, когда оборудование выходит из строя. Очень часто при перегорании лампочек возле фар. Дело в том, что при обрыве нити накаливания колбы образуется гальваническая дуга, нить сгорает и укорачивается, сопротивление резко падает, а сила тока многократно возрастает.

Бывает, что при заклинивании дворников перегорает автомобильный предохранитель. Реже при коротких замыканиях в проводке. На фото вы можете увидеть часто используемые предохранители автомобильных ножей. Под каждым предохранителем указан его ток защиты в амперах.

Перегоревший предохранитель в автомобиле следует заменить предохранителем того же номинала, но вы также можете исправить это, заменив перегоревший предохранитель медным проводом соответствующего диаметра. Напряжение бортовой сети автомобиля значения не имеет. Главное – соответствие тока защиты. Если сложно определить номинал перегоревшего автоматического предохранителя, можно использовать цветовую кодировку.

Принцип работы и назначение плавких предохранителей

Внутри вставки предохранителя находится проводник из чистого металла (меди, цинка и пр.) или сплава (стали). Защита цепей основана на физическом свойстве металлов нагреваться при прохождении тока. Многие сплавы обладают и положительным коэффициентом термического сопротивления. Его эффект заключается в следующем:

  • когда ток ниже номинального значения, предусмотренного для проводника, металл равномерно нагревается, успевая рассеивать тепло, и не перегревается;
  • слишком большая сила тока приводит к сильному нагреву, а повышение температуры металла вызывает увеличение его сопротивления;
  • из-за возросшего сопротивления проводник нагревается еще интенсивнее, а при превышении температуры плавления разрушается.

На этом свойстве основана плавка вставки, помещенной в электрический предохранитель. В зависимости от сферы применения форма и сечение проводника могут быть разными: от тонкой проволоки в бытовых и автомобильных приборах до толстых пластин, рассчитанных на силу тока в несколько тысяч ампер (А).

Компактная деталь защищает электрическую цепь от перегрузки и короткого замыкания. При превышении допустимого для сети (т. е. номинального) тока происходит разрушение вставки и разрыв цепи. Восстановить ее работу можно только после замены элемента. Когда есть дефект в подключенном оборудовании, предохранители сгорают сразу после включения неисправного прибора, позволяя определить причину. Если в сети произошло короткое замыкание, защитное устройство срабатывает так же.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Плавкие предохранители

Принцип действия и виды плавких предохрани­телей

Плавкий предохранитель как защитный аппа­рат применяется в электрических сетях уже более 100 лет. В основе его работы лежит известный закон Джоуля — Ленца (1841 г.), согласно которому про­хождение электрического тока по проводнику сопро­вождается выделением теплоты Q (в джоулях):

закон Джоуля — Ленца

Плавкая вставка предохранителя является участ­ком защищаемой электрической цепи, имеющим мень­шее сечение и большее сопротивление R, чем осталь­ные элементы этой цепи. Поэтому при прохождении по цепи тока КЗ плавкая вставка нагревается сильнее других элементов защищаемой цепи, раньше расплав­ляется и тем самым спасает электрическую установку от перегрева и разрушения. Но для прекращения про­хождения тока КЗ, т. е. отключения электрической установки от питающей электросети, недостаточно расплавления вставки, необходимо еще погасить воз­никшую в этом месте электрическую дугу. Быстрое га­шение дуги является важнейшей задачей плавкого предохранителя. По способу гашения электрической дуги плавкие предохранители, применяемые для за­щиты трансформаторов, делятся на две основные группы:

  • предохранители с трубками из газогенерирующего материала (фибры или винипласта), который обильно выделяет газы при высокой температуре горения элек­трической дуги; возникающие в этот момент высокое давление (в предохранителях типа ПР напряжением до 1000 В) или продольное дутье (в предохранителях ПСН напряжением выше 1000 В) обеспечивают бы­строе гашение электрической дуги;
  • предохранители с наполнителем (кварцевым пе­ском), в которых электрическая дуга гасится в ка­нале малого диаметра, образованном телом испа­рившейся плавкой вставки, между крупинками (гра­нулами) кварцевого песка; такие предохранители обычно называют кварцевыми.

На стороне 10 кВ трансформаторов устанавли­ваются главным образом кварцевые предохранители типа ПК, на стороне 0,4 кВ — также преимущественно кварцевые типа ПН-2, Кварцевые предохранители имеют несколько важных положительных свойств: они обладают токоогранпчивающсй способностью (благодаря очень быстрому гашению электрической дуги ток КЗ не успевает достичь своего максимального ампли­тудного значения); плавкие вставки защищены от воздействия внешней среды кварцевым песком и герметично закрытой фарфоровой трубкой, благодаря чему они длительное время не стареют и не требуют замены; конструктивное исполнение предохранителей ПК и ПН-2 предусматривает сигнализацию срабаты­вания, причем контакты сигнального устройства могут давать команду на отключение трехфазного выключа­теля нагрузки, что предотвращает возможность неполнофазного режима работы трансформатора.

При ис­пользовании кварцевых предохранителей заводского изготовления с правильно выбранными параметрами, как правило, можно обеспечить селективность между предохранителями на сторонах ВН и НН трансфор­матора или, по крайней мере, между предохраните­лями на стороне ВН трансформатора и защитными аппаратами на отходящих линиях НН, т. е. не допускать отключения трансформатора от питающей сети при КЗ на шинах НН или на любой из отходящих линий НН.

Принцип работы предохранителя на видеоролике

При прохождении электрического тока меньше предельно допустимого, калиброванная проволока, соединяющая контакты предохранителя, нагревается до температуры около 70˚С. В случае превышения тока номинала предохранителя, проволока начинает нагреваться сильнее и при достижении температуры плавления металла, из которого она сделана – расплавляется, электрическая цепь разрывается, и течение тока прекращается.

Поэтому предохранитель и назвали плавким или плавкой вставкой. Видеоролик представлен в замедленном виде, для того, чтобы было хорошо видно, как происходит перегорание провода в предохранителе. В реальных условиях провод в предохранителе перегорает практически мгновенно.

Предохранитель защищает от превышения тока в цепи и, не имеет значения напряжение питающей сети, в которой он установлен, это может быть батарейка на 1,5 В, и автомобильный аккумулятор на 12 В или 24 В, сеть переменного напряжения 220 В, трехфазная сеть на 380 В.

То есть Вы можете установить один и тот же предохранитель, например номиналом 1 А и в колодке предохранителей автомобиля, и в фонарике и в распределительном щите 380 В. Все типы плавких предохранителей отличаются только внешним видом и конструкцией, а работают по одному принципу – при превышении заданного тока в цепи, в предохранителе из-за нагрева расплавляется проволока.

Основных причин выхода из строя предохранителя две, из-за бросков питающего напряжения или поломки внутри самой радиоаппаратуры. Редко, но встречаются отказы предохранителя и по причине плохого его качества.

Многие думают, что предохранитель ремонту не подлежит. Но это не совсем так. В экстренной ситуации, когда под рукой нет запасного и, например, из-за отказавшегося работать авто в пути или усилителя, и срывается музыкальное сопровождение школьного бала или свадьбы, а все магазины уже закрыты, выбирать не приходится.

При грамотном подходе можно с успехом восстановить для временного использования до замены новым перегоревший предохранитель, сохранив его защитные функции. Зачастую такие проблемы решают банальным замыканием контактов держателя предохранителя любой попавшейся проволокой, а еще хуже, просто вставляют вместо предохранителя гвоздь или кусок толстой проволоки. Такое решение может окончательно все испортить и способствует возникновению пожара.

Разновидности предохранителей

Различные предохранители

Одноразовый предохранитель

Файл:Elecchrical Fushe (aka).jpg

Плавкий предохранитель для маломощных приборов

В электрической цепи плавкий предохранитель является слабым участком электрической цепи, сгорающий в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение высокой температурой. Плавкие предохранители делятся на следующие типы:

  • слаботочные вставки (для защиты небольших электроприборов до 6 ампер)
  • вилочные (для защиты электрических цепей автомобилей) миниатюрные
  • обычные вилочные

пробковые (встречаются в жилом секторе, до 63 ампер)

  • DIAZED (самые распространённые в СССР)

NEOZED
ножевые (до 1250 ампер)

  • 000 (до 100 ампер)

00 (до 160 ампер)
0 (до 250 ампер)
1 (до 355 ампер)
2 (до 500 ампер)
3 (до 800 ампер)
4а (до 1250 ампер)
кварцевые
газогенерирующие

Так же плавкие предохранители различаются по характеристике срабатывания относительно номинального тока. . Из-за инертности срабатывания плавких предохранителей, в профессиональной среде электриков они довольно часто используются в качестве селективной защиты в паре с автоматическими выключателями. Селективности между самими плавкими вставками добиваются соотношением 1:1,6 , время-токовая характеристика плавких предохранителей устанавливается зависимостью соответственно I²t ; ПУЭ регулирует защиту воздушных проводящих линий таким образом, чтобы предохранитель срабатывал за 15 секунд (ток короткого замыкания в конце линии должен быть равен трём номинальным токам предохранителя). Существенной величиной является время, за которое происходит разрушение проводника при превышении установленного тока. С целью уменьшения этого времени некоторые плавкие предохранители содержат пружину предварительного натяжения. Эта пружина также разводит концы разрушенного проводника, предотвращая возникновение дуги.

Конструкция плавкого предохранителя

  • плавкую вставку — элемент содержащий разрывную часть электрической цепи (например проволоку, перегорающую при превышении определённого уровня тока)
  • механизм крепления плавкой вставки к контактам, обеспечивающим включение предохранителя в электрическую цепь и монтаж предохранителя в целом.

Исполнительный механизм плавкого предохранителя

Плавкие вставки (в керамическом корпусе) предохранителя

Плавкая вставка предохранителя обычно представляет собой стеклянную или фарфоровую оболочку, на основаниях которой располагаются контакты, а внутри находится тонкий проводник из относительно легкоплавкого металла. Определённой силе тока срабатывания соответствует определённое поперечное сечение проводника. Если сила тока в цепи превысит максимально допустимое значение, то легкоплавкий проводник перегревается и расплавляется, защищая цепь со всеми её элементами от перегрева и возгорания .

Советуем изучить — Измерительные трансформаторы напряжения в схемах релейной защиты и автоматики

Плавкие вставки используемых в домашнем хозяйстве пробковых предохранителей имеют следующую маркировку (DIN 18015-1):

Наибольшее распространение получили кварцевые и газогенерирующие предохранители.

В кварцевых предохранителях (ПК) патрон заполнен кварцевым песком, и дуга гасится путем удлинения, дробления и соприкосновения с твердым диэлектриком.

В газогенерирующих предохранителях для гашения дуги используются твердые газогенерирующие материалы (фибра, винипласт и др.). Газогенерирующие предохранители выполняются с выхлопом и без выхлопа газа из патрона при срабатывании. Предохранители с выхлопом газа из патрона называют также стреляющими (ПСН-10 и ПС-35), поскольку срабатывание их сопровождается звуком, похожим на оружейный выстрел. Предохранители напряжением выше 1 кВ выполняются как для внутренней, так и для наружной установки.

Принцип действия плавких предохранителей

Принцип действия одноразовых защитных устройств очень простой. Внутри каждого из них находится калиброванная проволока, соединяющая контакты. Если значение тока не превышает предельно допустимых норм, происходит ее нагрев примерно до 70 градусов. Когда электрический ток превышает установленный номинал, нагрев проволоки существенно увеличивается. При определенной температуре она начинает плавиться, в результате чего происходит разрыв электрической цепи. Перегорание проводка происходит практически мгновенно. Из-за этого предохранители и получили свое название – плавкая вставка.

В разных конструкциях плавкой вставки предохранителя подбирается таким образом, чтобы срабатывание происходило при установленном значении тока. В процессе эксплуатации плавкие предохранители периодически выходят из строя и подлежат замене. Как правило их не ремонтируют, однако многие домашние мастера вполне успешно проводят их реставрацию.

Поскольку перегорает лишь сама проволока, а корпус остается целым, необходимо заменить ее и устройство продолжит выполнять свои функции. Новые технические характеристики зачастую не только не уступают старому прибору, но и во многом превосходят его, поскольку качество ручной сборки всегда выше заводской. Основным условием является правильный выбор материала проводника и расчет его сечения.

Номиналы предохранителей ориентировочные

Номинал предохранителя на микроволновке порядка 12 А (2 Квт) Номинал предохранителя в блоке питания компьютера 400 Вт – 2,5 А, 600 Вт-4, 800 Вт – 5 А.

В целом примерно рассчитать предохранитель можно по мощности потребляемого устройства. То есть мощность делим на напряжение и получаем ток. Именно этот ток с небольшим запасом и станет номиналом нашего предохранителя. Надо понимать, что даже предохранитель для защиты имеет небольшой запас по мощности порядка 10 процентов. Это связано с пусковыми индукционными токами при прохождении через индуктивность и при зарядке конденсаторов большой емкости.

Электрик в доме

Диаметр провода для предохранителя

Плавкие предохранители

Иногда бывает нужно срочно заменить перегоревший предохранитель, а нужного нет под рукой. Но можно отремонтировать старый предохранитель, но при этом правильно подобрать диаметр провода для предохранителя или для плавкой вставки. В одной из предыдущих статей был рассмотрен подбор диаметра провода для предохранителя, точнее для обычной бытовой электрической пробки. Поэтому таблица подбора диаметра проволоки была приведена только для этих пробок. В этой статье я опубликую более полную таблицу, практически для любых плавких предохранителей.

Не смотря на огромное количество различных конструкций, все плавкие предохранители работают по одному и тому же принципу — перегорание заключённой внутри корпуса проволочки(проволочек) при превышении допустимого тока, проходящего через предохранитель. Плавкие предохранители (вставки) используются до сих пор в очень многих схемах, хотя постепенно их вытесняют автоматические предохранители. Поэтому будет не лишним знать как можно починить перегоревший предохранитель в автомобиле, пробку в квартире или на даче, плавкую вставку в электрощите, предохранитель в телевизоре, радиоприёмнике и т.д…

Некоторые вставляют вместо перегоревшего предохранителя толстую проволоку или гвоздь, но это может привести к поломке электроприборов и даже к пожару. Не делайте этого, лучше правильно рассчитайте необходимый диаметр проволочки.

Ремонт предохранителя

Принцип ремонта любого предохранителя прост — поставить новую проволоку взамен перегоревшей. Как это сделать можно посмотреть на примере ремонта электрической пробки. Для предохранителей, рассчитанных на большие токи, необходимо припаять проволочку, просто прикрутить будет недостаточно, будет плохой контакт, соединение начнёт нагреваться и может оплавить зажимы(гнездо,патрон) предохранителя. Для маломощных предохранителей можно зачистить концы проволочки ножом и просто накрутить несколько витков на контакты предохранителя, но при токе более 10А я этого делать не советую.

Если же запаять проволочку как было, то получится (при правильном подборе проволочки) практически новый предохранитель, не уступающий заводскому.

Таблица подбора диаметра провода для предохранителя

Таблица подбора диаметра провода для предохранителя

Как измерить или вычислить диаметр имеющейся под рукой проволочки было описано тут.

Будет интересно почитать:

Электронный сторож

Изобретение света

Установка проходного выключателя

Рубрики: Неисправности в электропроводке, Устройства защиты Метки: защитные устройства, сечение кабеля, Устройства защиты, электричество

Пример выбора плавких предохранителей

В предыдущей статье мы рассмотрели условия выбора плавких предохранителей. В этой же статье, речь пойдет непосредственно о примере выбора плавких предохранителей для асинхронных двигателей и распределительного щита ЩР1, согласно схеме рис.1 (схема дана в однолинейном изображении). Самозапуск двигателей исключен. Условия пуска легкие. Технические характеристики двигателей приведены в таблице 1.

Рис. 1 – Схема защиты плавкими предохранителями группы короткозамкнутых асинхронных двигателей

Таблица 1 – Технические характеристики двигателей 4АМ

Обозначение на схеме Тип двигателя Номинальная мощность Р, кВт КПД η,% Коэффициент мощности, cos φ Iп/Iн
4АМ112М2 7,5 87,5 0,88 7,5
4АМ100L2 5,5 87,5 0,91 7,5
4АМ160S2 15 88 0,91 7,5
4АМ90L2 3 84,5 0,88 6,5
4АМ180S2 15 88 0,91 7,5

1. Определяем номинальный ток для двигателя 1Д:

2. Определяем пусковой ток для двигателя 1Д:

3. Определяем номинальный ток плавкой вставки предохранителя FU2:

Iн.вс. > Iпуск.дв/k = 111,15/2,5 = 44,46 А;

где: k =2,5 — коэффициент, учитывающий условия пуска двигателя, в моем случаем пуск двигателей легкий. Подробно выбор коэффициента, учитывающий условие пуска двигателя рассмотрен в статье: «Условия выбора плавких предохранителей».

Выбираем плавкую вставку предохранителя FU2 на ближайший больший стандартный номинальный ток 50 А, по каталогу на предохранители NV-NH фирмы ETI, согласно таблицы 2.

Номинальный ток отключения для предохранителей NV/NH с характеристикой АМ составляет 100 кА. По этому условие Iном.откл > Iмакс.кз., будет всегда выполнятся.

Аналогично рассчитываем номинальный ток плавкой вставки для двигателей 2Д-5Д и заносим результаты расчетов в таблицу 3.

Обозначение на схеме Тип двигателя Ном.ток, А Пусковой ток, А Номинальный ток плавкой вставки, А Ном. ток предохранит., А
Расчетный Выбранный
4АМ112М2 14,82 111,15 44,46 50 50
4АМ100L2 10,5 78,8 31,52 40 40
4АМ160S2 28,5 213,7 85,48 100 100
4АМ90L2 6,14 39,9 15,96 20 20
4АМ180S2 28,5 213,7 85,48 100 100

4. Выбираем плавкую вставку предохранителя FU1.

4.1 Определяем наибольший номинальный длительный ток с учетом, что у нас включены все двигатели:

4.2 Определяем наибольший ток, учитывая что наиболее тяжелым режимом для предохранителя FU1, будет пуск наиболее мощного двигателя 5Д при находящихся в работе двигателях 1Д, 2Д, 3Д, 4Д.

Выбираем плавкую вставку предохранителя FU1 на номинальный ток 125 А.

Теперь нам нужно проверить выбранные плавкие вставки на отключающую способность короткого замыкания для отходящих линий в соответствии с ПУЭ раздел 1.7.79, время отключения не должно превышать 5 сек. Для проверки берется ток однофазного замыкания на землю в сети с глухозаземленной нейтралью.

Значения токов короткого замыкания для проверки отключающей способности предохранителей берем из статьи: «Пример приближенного расчета токов короткого замыкания в сети 0,4 кв».

Проверим выбранную плавкую вставку предохранителя FU2 на отключающую способность.

Двигатель 1Д защищен плавкой вставкой на 50 А, ток однофазного КЗ составляет 326 А, максимальный ток отключения плавкой вставки при времени 5 сек составляет 281 А согласно таблицы 2, Iк.з.(1) = 326A > Iк.з.max=281A (условие выполняется). Аналогично проверяем и остальные предохранители, результаты расчетов заносим в таблицу 4.

Проверим на отключающую способность предохранитель FU1, учитывая, что ток трехфазного короткого замыкания в месте установки предохранителя Iк.з(3) = 2468 А.

Предельно допустимый ток отключения для предохранителя FU1 с плавкой вставкой на 125 А составляет 100 кА > 2468 A (условие выполняется).

Таблица 4 – Результаты расчетов

Обозначение на схеме Номинальный ток плавкой вставки, А Iк.з.(3), А Iк.з.(1), А Максимальный ток отключения плавкой вставки при времени 5 сек. Iк.з.max, A Примечание
FU1 125 2468
FU2 50 326 281 Условие выполняется
FU3 40 222 195 Условие выполняется
FU4 100 (80) 429 595 (432) Условие не выполняется
FU5 20 122 86 Условие выполняется
FU6 100 (80) 429 595 (432) Условие не выполняется

Как видно из результатов расчета для предохранителей FU4 и FU6 чувствительности к токам КЗ не достаточно. Чтобы увеличить чувствительность к токам КЗ, можно увеличить сечение кабеля, в данном случае увеличение сечение кабеля, является не целесообразным.

Либо уменьшить номинальный ток плавкой вставки для предохранителей FU4 и FU6, отстраиваясь от пусковых токов и учитывая, что условия пуска двигателя легкие (время пуска 5 сек.).

Выбор диаметра проволоки и ремонт предохранителя

Ну, а теперь давайте перейдет к основному вопросу нашей статьи – выбору диаметра и непосредственно ремонту. Начнем с первого.

Выбор диаметра проводника

Диаметр проводника в предохранителях четко рассчитан. Если вы выполняете замену, то должны установить проводник такого же диаметра. Иначе ваш предохранитель не будет выполнять свою функцию по защите электрической сети.

Сделать это можно несколькими способами. Наиболее простой взять сечение провода для предохранителя, и таблица стандартных значений позволит осуществить вам выбор. Для этого достаточно измерить диаметр провода.

Диаметр провода можно измерить с помощью штангенциркуля или даже обычной линейки. Если диаметр проволоки для предохранителя слишком мал, то измерения можно произвести следующим образом. Проволоку наматываем на любой небольшой предмет – зажигалку, карандаш, ручку.

Желательно сделать 10-20 витков, для большей точности измерения. Витки делаем максимально плотными, для исключения пространства межу ними. Затем измеряем диаметр всех витков. Полученное значение делим на количество витков. Вот вам и диаметр провода для предохранителя.

  • Расчет предохранителя из медной проволоки можно произвести и для значений, не указанных в таблице. Для этого нам необходимо знать требуемый ток плавкой вставки и материал проволоки.
  • Для того чтобы вычислить диаметр медной проволоки для предохранителя до 7А, нам следует воспользоваться приведенной ниже формулой. В этой формуле d – рассчитываемый диаметр, Iпл – требуемый ток плавкой вставки, k – коэффициент учитывающий материал проволоки. Для меди он составляет 0,034.

Если вы хотите своими руками вычислить диаметр проволоки для вставки на номинал выше 7А, то вам следует воспользоваться формулой, приведенной ниже. В этой формуле m – коэффициент учитывающий материал проволоки. Для меди он равен 80.

Если толщина провода для предохранителя в результате расчета или выбора по таблице получилась таковой, какой нет в наличии. То можно добиться требуемого диаметра за счет соединения нескольких проволок разного сечения. Хотя этот вариант и несколько хуже.

Ремонт предохранителей

Установка вместо калиброванной плавкой вставки в предохранитель проволоки в простонародье называется установкой «жучка». Любой «жучек», согласно нормам ПУЭ, недопустим, так как не всегда способен качественно защитить электроустановку.

Тем не менее к такому способу ремонта предохранителей прибегают достаточно часто. Особенно когда под рукой нет запасного предохранителя.

Установка «жучка» вместо предохранителя зависит от его типа. Если это трубчатый предохранитель на большой номинальный ток, то такие изделия обычно имеют разборную конструкцию как на видео.

  • То есть, предохранитель можно раскрутить. Изъять перегоревшую плавкую вставку и вместо нее установить предохранитель из медного провода.
  • С изделиями меньших номиналов все немного сложнее. Обычно они изготавливаются неразборными, в связи с чем придётся повозиться.
  • Если перед вами трубчатый предохранитель стеклянного или керамического типа, то они обычно имеют металлические оконцовки. Для установки «жучка» их необходимо просверлить с двух сторон и в полученную полость вставить наш проводник. Отверстие вместе с проводником желательно затем запаять.
  • С ножевыми предохранителями выполнить ремонт своими руками несколько сложнее. Тут просверлить отверстие не получится, так как крепить провод необходимо к ножам, которые скрыты под корпусом. В этом случае сечение провода предохранителя на 10 А или другого номинала крепят непосредственно на ножи перед корпусом. А затем устанавливают предохранитель.

Именно, исходя из этих причин, наша инструкция не советует наматывать проволоку непосредственно на контакты-держатели предохранителей. Это же касается намотки провода поверху корпуса трубчатого предохранителя.

Отдельный вопрос — предохранители с наполнителем. Наполнитель необходим для более быстрого погасания электрической дуги. Обычно такие изделия имеют разборную конструкцию и для них необходима такая же толщина проволоки для предохранителя, как и для других трубчатых изделий. Песок же, который находится внутри изделия, сначала ссыпаем, а затем опять засыпаем в предохранитель.

Выбор плавких предохранителей

В наше время предохранители с плавкими вставками уходят уже в прошлое

В новых проектах предохранители практически не применяют, по крайней мере я не применяю))) Сегодня речь пойдет о том, на что следует обращать внимание при выборе плавкой вставки предохранителя

Для защиты электрических сетей и электродвигателей могут быть использованы автоматические выключатели либо плавкие предохранители. О достоинствах и недостатках этих двух аппаратов я расскажу в другой раз.

Я не сторонник применения плавких предохранителей, но бывают ситуации, когда нужно выбрать плавкую вставку для предохранителя. В большинстве случаях трудностей возникнуть не должно. Основное условие это то, чтобы номинальный ток плавкой вставки был выше номинального тока защищаемой цепи и напряжение предохранителя совпадало с напряжением сети. Но что делать, если нам необходимо подобрать плавкую вставку предохранителя для защиты двигателя до 1кВ?

Как известно, у двигателей при пуске возникают большие пусковые токи. Если этим пренебречь, то наш предохранитель при пуске сразу перегорит. А этого не должно происходить!

В этом случае нужно руководствоваться п.5.3.56 ПУЭ.

Для электродвигателей с легкими условиями пуска отношение пускового тока электродвигателя к номинальному току плавкой вставки должно быть не более 2,5, а для электродвигателей с тяжелыми условиями пуска (большая длительность разгона, частые пуски и т.п.) это отношение должно быть равным 2,0-1,6.

Например, подберем предохранитель для двигателя (АИР100L2), который нарисован в шапке моего блога. Потребляемый ток 10,8А, Iп/Iн=7,5. Если бы не учитывали пусковой ток, то выбрали бы, например, ППН-33 с плавкой вставкой на 16А. Будем считать, что данный двигатель установлен на системе вентиляции и пуск у данного двигателя будет легким. Поэтому 10,8*7,5=81А – пусковой ток двигателя.

Iп/Iпл.вс.<=2,5

Iпл.вс.=81/2,5=>32,4А

Отсюда следует, чтобы плавкая вставка не перегорела при пуске данного двигателя, номинальный ток предохранителя должен быть более 32,4А, т.е. ППН-33 с плавкой вставкой на 36А.

Ниже представлена таблица рекомендуемых значений номинальных токов плавких предохранителей для защиты силовых трансформаторов 6/0,4 и 10/0,4кВ.

Sт.ном. защищаемого тр-ра, кВА Iном, А
трансформатора на стороне предохранителя на стороне
0,4кВ 6кВ 10кВ 0,4кВ 6кВ 10кВ
25 36 2,4 1,44 40 8 5
40 58 3,83 2,3 60 10 8
63 91 6,05 3,64 100 16 10
100 145 9,6 5,8 150 20 16
160 231 15,4 9,25 250 31,5 20
250 360 24 14,4 400 50 40 (31,5)
400 580 38,3 23,1 600 80 50
630 910 60,5 36,4 1000 160 80

Для любителей жучков привожу таблицу соответствия диаметра медной проволоки и номинального тока плавкой вставки. Здесь вам понадобится штангельциркуль для измерения диаметра проволоки.

Номинальный ток вставки, А Число проволок Диаметр медной проволоки, мм
2 1 0,12
3 1 0,16
6 1 0,25
10 1 0,33
15 1 0,45
20 1 0,5
25 1 0,6
35 1 0,75
40 1 0,8
40 2 0,5
50 1 0,9
70 1 1,1
70 2 0,75
80 1 1,2
80 2 0,8
100 1 1,35
100 2 0,9

А вы часто применяете предохранители?

Советую почитать:

Выбор электрических аппаратов и проводников по условиям короткого замыкания

Маркировка УЗО

Подключение электрооборудования II класса защиты

Компактные счетчики электроэнергии

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
