Воздушный выключатель с приводом

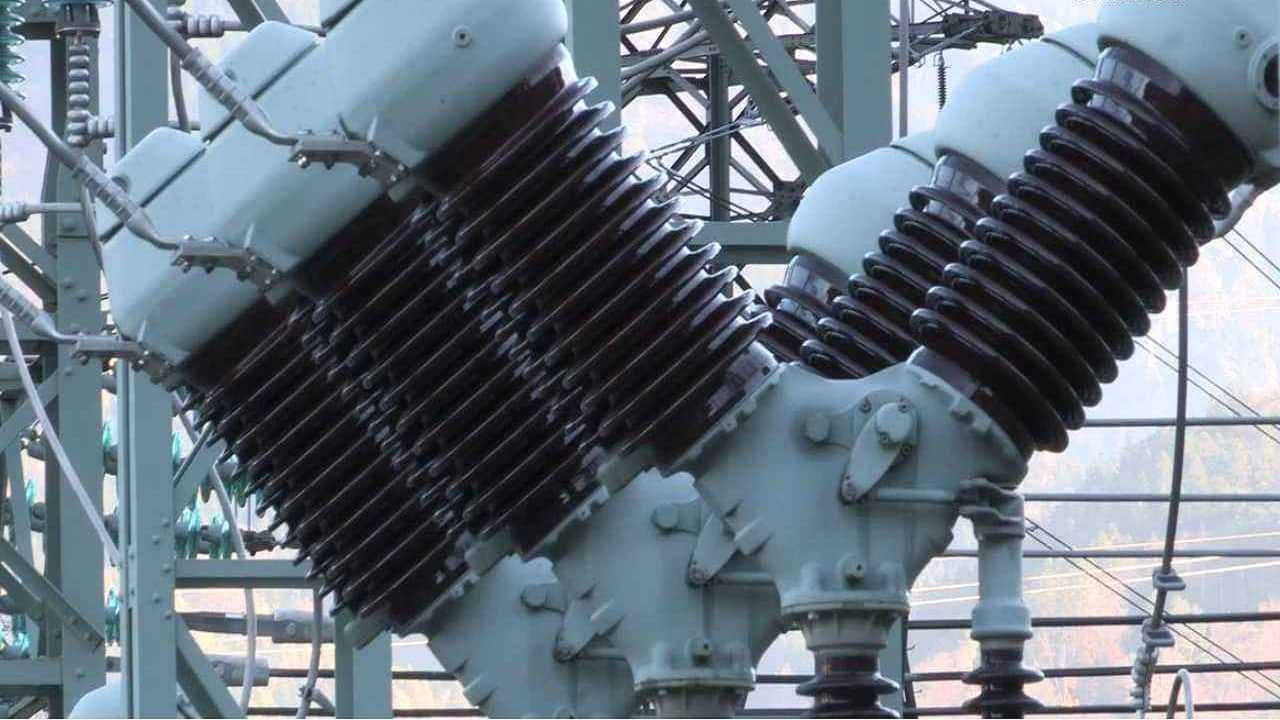

Элегазовые высоковольтные выключатели

Элегазом называется смесь серы и фтора в определенной пропорции. В результате образуется инертный газ с плотностью выше чем у воздуха примерно в 5 раз и электрической прочностью в 2-3 раза больше воздушной.

Данный вид выключателей, используя элегаз, способен погасить дугу, ток которой примерно в 100 раз выше тока, отключаемого в обычном воздухе, в тех же самых условиях. Такая способность объясняется возможностями молекул улавливать электроны, находящиеся в дуговом столбе, с одновременным созданием относительно неподвижных отрицательных ионов. При потере электронов дуга становится неустойчивой и очень легко гаснет. Если элегаз подается под давлением, то электроны из дуги поглощаются еще быстрее.

Конструкция элегазового выключателя включает в себя корпус с тремя полюсами, наполненный элегазом. Внутри создается низкое избыточное давление в пределах 1,5 атмосфер. Сюда же входит механический привод и передняя панель привода, где находится рукоятка ручного взвода пружин. Устройство дополнено высоковольтными силовыми контактными площадками и разъемом для подключения вторичных коммутационных цепей.

Описание

К устройствам подобного вида предъявляются определенные требования, среди них обеспечение безопасного продолжительного использования и надежная защита от перегрузок и замыканий в сети. Качество исполнения прибора имеет особую роль, так как эксплуатация воздушных выключателей может происходить в различных температурных и влажностных условиях, при наличии вибронагрузок и частого переключения. Автоматические воздушные выключатели одновременно управляют сетью и защищают ее. Они классифицируются на несколько видов по времени реагирования, которое отводится на размыкание контактов с момента сигнала:

  • селективные;
  • стандартные;
  • быстродействующие (имеют токоограничивающую функцию).

Что такое воздушный автоматический выключатель?

  • Устройство
  • Принцип действия
  • Область применения и назначение

Устройство

При отключении нагрузки, мощных потребителей, между расходящимися для отключения контактами возникает дуга, по силе не уступающая номинальному току. Во время данного явления образуется плазма, рост температуры, в результате чего может образоваться неконтролируемая самоподдерживающаяся дуга, способная расплавить контакты коммутатора и даже перекинутся на соседнюю фазу, вызвав фазное короткое замыкание, что может закончится выводом из строя дорогостоящего оборудования. Чтобы избежать подобного явления, было разработано устройство — камера дугогашения.

Наглядно конструкция воздушного выключателя рассмотрена на схеме ниже (нажмите на картинку для увеличения):

Принцип действия

В момент разрывания контактов возникает дуга. Достигая решетки камеры дугогашения, она начинает вытягиваться, а под действием тепла воздух, находящийся в камере, вытекает через решетки, увлекая дальше за собою продукты образованные плазмой, прекращая ее проявления физически.

Понимание процессов, происходящих в коммутируемых цепях, а также способы подавления нежелательных явлений, помогли создать достаточно компактные по размеру и весу аппараты, способные производить отключения тока сотнями ампер. На фото ниже представлен типичный представитель автоматического воздушного выключателя:

Область применения и назначение

Воздушные автоматы применяются для промышленных нужд, в сфере энергетики, частном секторе. На сегодняшний день разработаны разнообразные по величине и габаритам защитные устройства. От квартирных автоматических выключателей и до силового защитно-коммутационного оборудования выкатного типа, со встроенным контроллером параметров.

Теперь поговорим о том, для чего используются автоматы данного типа. Основное назначение воздушных автоматических выключателей — это защита электрооборудования и линий электропередач от токов короткого замыкания, а также от завышенной мощности потребления путем контроля величины количества тока, проходящего через контакты автомата.

Требования, предъявляемые к современным воздушным выключателям:

  • неограниченное время пропуска номинального тока;
  • многократное отключение токов короткого замыкания;
  • малое время срабатывания;
  • устойчивость к многократным термодинамическим нагрузкам;
  • наличие внутренних защитных механизмов;
  • селективность.

Благодаря относительной простоте конструкции они прочно заняли свое место под солнцем и к тому же продолжают совершенствоваться в техническом плане.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, из чего состоит воздушный автомат:

Вот мы и рассмотрели назначение, принцип действия и устройство автоматического воздушного выключателя. Надеемся, предоставленная информация была для вас полезной и интересной!

Также рекомендуем прочитать:

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Принцип работы

Как мы упоминали раньше, во время возникновения перегрузки, по цепи проходит ток, превышающий значение номинального. Благодаря биметаллической пластинке, которая изгибается от температуры, срабатывает устройство расцепления. Таким образом, перегруженная сеть разомкнута.

Время срабатывания зависит от того, какой номинальной ток выключателя, и чем больше, тем быстрее произойдет выключение. После остывания, устройство может работать дальше, однако мы советуем, перед включением найти причину, по которой произошло повышение тока.

Когда возникает короткое замыкание, показатели электрического тока мгновенно растут. Это приводит к тому, что в соленоиде перемещается сердечник, который в свою очередь «включает» расцепитель.

Размыкание контактов приводит к возникновению электрической дуги. Её мощность зависит от тока. Эта дуга портит контакты, поэтому конструкция предусматривает определенную защиту от её воздействия. Когда возникло размыкание контактов, дуга направлена к дугогасительной камере, благодаря чему она затухает, и её негативное воздействие максимально нивелируется.

Дугогашение

Конструкция может иметь от одного до четырех полюсов, при этом в любом варианте присутствуют вспомогательные контакты, расщепитель, устройство для расщепления, система гашения электрической дуги и основная система контактов. Она может быть одноступенчатой (в случае применения металлокерамических элементов), двухступенчатой (дугогасительные и основные контакты) и трехступенчатой (помимо дугогасительных и основных, добавляются промежуточные контакты).

Система для гашения дуги может выполняться со специальными дугогасительными решетками в камерах или иметь камеры с небольшими просветами. Для эксплуатации при высоком напряжении используются комбинированные виды, объединяющие в себе два варианта гашения дуги.

Тепловой расщепитель

Биметаллическая пластина, из которой состоит расщепитель теплового вида, нагревается протекающим напряжением. Механизм расщепления происходит после изгибания пластины, вызванного прохождением тока с напряжением, выше установленного значения. Свойства тока напрямую влияют на период реагирования, который может находиться в пределах часа. Элемент срабатывает на напряжение, установленное в ходе производства. Воздушный выключатель ВНВ может использоваться сразу после того, как пластина достигнет нормальной температуры, что нехарактерно для поплавкового предохранителя.

Магнитный расщепитель

Механизм действия магнитного устройства приводится в действие подвижным сердечником. Расщепитель данного вида является соленоидом, через обмотку которого проходит ток, идущий через выключатель, при превышении номинального значения сердечник начинает втягиваться. Магнитный вид обладает свойством моментального срабатывания, чем не может похвастаться тепловой, но реакция происходит только в случае существенного превышения установленного порога. Используется несколько разновидностей, которые обладают различной степенью чувствительности.

В процессе расщепления возникает вероятность появления электрической дуги. Для предотвращения этого рядом с контактами размещается дугогасительная решетка, а сами элементы выполняются в особой форме.

Выдержка

Процесс отключения может характеризоваться наличием выдержки или ее отсутствием. Разновидность выключателя, в частности скорость его реагирования, зависит от временного интервала, в течение которого происходит превышение существующего значения и расхождение контактов. Так, приобрели распространение быстродействующие, селективные и стандартные выключатели. У двух последних вариантов отсутствует возможность токоограничения. В селективных устройствах защита сетей производится при помощи установленных выключателей, имеющих различную скорость срабатывания: минимальное значение имеет потребитель, постепенно к источнику питания данный параметр увеличивается.

Тенденции в развитии современных воздушных выключателей

1. Модульный принцип построения серий. Этот принцип позволяет строить серии в весьма большом диапазоне напряжений (35-1150 кВ) из одинаковых модулей, производить помодульные испытания и иметь максимально выгодные условия производства, эксплуатации и монтажа. Наметилась тенденция существенного увеличения напряжения, приходящегося на один модуль (250 кВ и выше). 2. Размещение дугогасительных устройств непосредственно в сжатом воздухе. При этом обеспечиваются максимальная коммутационная способность, быстродействие, изоляционная прочность межконтактных промежутков и пропускная способность по номинальному току. Наибольшее применяемое сейчас давление достигает 6-8.5 МПа. 3. Применение быстродействующих систем управления с малым разбросом времени оперирования. Основным назначением таких систем является обеспечение работы выключателей на очень высокие напряжения с временем отключений до одного полупериода, а также выключателей с синхронным отключением или включением. 4

Ограничение коммутационных перенапряжений, что особенно важно для выключателей высших классов напряжения. 5

Повышение надежности и увеличение межремонтных сроков до 15—20 лет. 6. Введение принудительного охлаждения для генераторных выключателей.

Виды

Воздушный выключатель может иметь различные характеристики и особенности, по которым производится разделение на определенные типы:

  • с возможностью токоограничения и без нее;
  • полюсность прибора зависит от количества имеющихся полюсов;
  • с нулевым, независимым или максимальным расщепителем напряжения;
  • без контактов и с имеющимися свободными контактами для вторичных сетей;
  • свойства выдержки периода расщепителя тока могут быть различными: так, устройства могут иметь выдержку, имеющую обратную зависимость от напряжения, независимую от напряжения либо она может отсутствовать; также возможен вариант, соединяющий в себе все свойства;
  • воздушные выключатели, устройство которых имеет универсальное, сочетанное (нижние зажимы с задним подсоединением, а верхние с передним) и переднее подсоединение;
  • с пружинным приводом, двигательным или ручным.

Подготовка воздуха

Распределительное устройство, оборудованное воздушными выключателями, нуждается в установке для подготовки воздуха высокого давления, его очистки и осушки. Пыль, содержащаяся в воздухе, засоряет клапаны, создает неплотности, снижает разрядное напряжение изоляции. Особенно опасна влага, которая при понижении температуры может конденсироваться в воздуховодах. Зимой в трубах и клапанах возможно образование льда и нарушение проходимости. Стальные части при наличии влаги подвержены коррозии. Конденсация влаги на внутренних поверхностях изоляции снижает ее электрическую прочность и может привести к перекрытию.

Очистка воздуха от пыли производится с помощью фильтров, устанавливаемых на всасывающих патрубках компрессоров. Применение получили масляные (висциновые) фильтры, которые имеют ряды металлической сетки, смоченной маслом с низкой температурой замерзания. При прохождении воздуха через фильтр пыль оседает па поверхности масла.

Осушка воздуха производится термодинамическим способом: воздух подвергают сжатию до давления, превышающего номинальное давление сети не менее чем в 2 раза. С этой целью применяют компрессоры, обеспечивающие соответствующее давление. При сжатии воздуха температура его повышается. При последующем охлаждении до начальной температуры большая часть пара конденсируется. Образовавшуюся в охлаждающем змеевике воду спускают. После этого воздух подвергают расширению через редукционный клапан, чтобы снизить давление до рабочего. Вследствие увеличения объема воздуха его относительная влажность, представляющая собой отношение массы водяного пара, содержащегося в воздухе, к максимально возможному содержанию его, т.е. массе насыщенного пара в том же объеме при заданной температуре, уменьшается пропорционально уменьшению давления. Следовательно, относительная влажность воздуха после его расширения получается равной 0,5 и опасность конденсации водяного пара значительно снижается.

Для надежной работы выключателей осушка воздуха описанным способом недостаточна, поскольку колебания температуры при наружной установке значительны. Приходится принимать меры к дальнейшему уменьшению содержания влаги с помощью адсорбентов, т.е. веществ, обладающих способностью поглощать влагу. К ним относятся силикагель (SiO•Н20), алюмогель (Аl203хН20) и др. Адсорбенты удерживают влагу в порах, не вступая в химическое соединение. Регенерацию использованного адсорбента осуществляют периодически путем нагревания его в течение нескольких часов.

Осушка воздуха термодинамическим способом с последующей обработкой его адсорбентами позволяет получить воздух с ничтожным содержанием водяного пара, при котором точка росы лежит значительно ниже минимальной температуры воздуха летом и зимой.

В качестве компрессоров используют многоступенчатые компрессоры двойного действия с воздушным охлаждением и приводом от асинхронных электродвигателей.

Воздуховоды изготовляют из стальных труб с антикоррозийным покрытием во избежание образования ржавчины, которая может быть занесена в выключатели.

Воздухоприготовительная установка электростанции обычно состоит из трех блоков, каждый из которых может работать самостоятельно. Между блоками предусматривают перемычки с соответствующими запорными вентилями, позволяющими в случае необходимости подавать воздух в ресивер одного блока от компрессора другого блока. Установка полностью автоматизирована. Компрессоры работают периодически. Пуск осуществляется от контактных манометров при понижении давления в ресиверах высокого давления. Подача воздуха через редукционные клапаны в ресиверы рабочего давления производится также автоматически при понижении давления в последних.

Достоинство воздушных выключателей по сравнению с масляными заключается в их быстродействии. Однако воздушные выключатели значительно сложнее масляных и имеют большую стоимость.

В последнее время заметна тенденция к замене части воздушных выключателей элегазовыми. Так, например, воздушные выключатели 110 и 220 кВ нормального климатического исполнения сняты с производства и заменены элегазовыми.

Большая Энциклопедия Нефти и Газа

Для злектропечных установок с питающим напряжением 35 кв изготовляют воздушные выключатели типа ВВ-35п на 600 и 1000 а, которые имеют усиленные контакты и улучшенные устройства для гашения дуги. Применяют и обычные воздушные выключатели 35 кв типа ВВН-35, которые также допускают большое число включений.  

На рис. 70 приведена одна из схем дистанционного управления воздушным выключателем типа ВВН-110 с использованием ключа типа КВФ. Основное отличие схем управления воздушными выключателями состоит в том, что каждый полюс выключателя имеет самостоятельный пневматический привод. Поэтому схема управления содержит утроенное количество включающих и отключающих электромагнитов, а также блокировочных контактов. Так как операции включения и отключения воздушных выключателей допускаются при определенной величине давления сжатого воздуха, то схема включает в себя контактный манометр КМ и промежуточное реле РКД.  

На рис. 64 показана одна из схем дистанционного управления воздушным выключателем типа ВВН — 110с использованием ключа КВФ. Основное отличие схем управления воздушными выключателями состоит в том, что каждая фаза выключателя имеет самостоятельный пневматический привод, поэтому схема управления содержит утроенное количество включающих и отключающих электромагнитов, а также блокировочных контактов. Поскольку операции включения и отключения воздушных выключателей допускаются при определенной величине давления сжатого воздуха, схема включает контактный манометр КМ и промежуточное реле РКД.  

Для иллюстрации работы двухчастотных схем на рис. 37 приведена осциллограмма испытания воздушного выключателя типа ВВ-110 со временем горения дуги 0 01 сек, а на рис. 38 осциллограмма испытания маломасляного выключателя типа МГ-110 со временем горения дуги более 0 02 сек.  

На рис. 5 — 6 в качестве примера представлена упрощенная схема пневматического привода воздушного выключателя типа ВВН-110 . Схема показана для одного полюса, так как другие полюсы выполнены так же. Все элементы схемы показаны в положении, когда выключатель отключен.  

На рис. 5 — 11 приведена в качестве примера одна из схем дистанционного управления воздушным выключателем типа ВВН-110 с использованием ключа типа КВФ.  

Учитывая, что до настоящего времени единственным выключателем 35 кВ, предназначенным для частых коммутационных включений, является воздушный выключатель типа ВВЭ-35 с отключающей способностью 20 кА и имеющий исполнение только для наружной установки, решение проблемы создания высокоэкономичных и надежных ЗРУ 35 кВ было затруднительно.  

В качестве примера на рис. 28.8 показан поперечный разрез РУ 220 кВ с двумя системами сборных шин и обходной системой, оборудованного воздушными выключателями типа ВВБ . По длине здания установлены колонны с шагом 12 м, соответствующим шагу ячеек. Междуэтажное перекрытие в обычном понимании этого слова здесь отсутствует. Эта конструкция использована для установки шинных, линейных и обходных разъединителей. На высоте 11 м предусмотрены легкие плиты, образующие боковые проходы вдоль здания. Аппараты соседних присоединений разделены по осям ячеек легкими плитами, обеспечивающими безопасность при ремонтах. Сборные шины и обходная система выполнены из проводов марки АСО-500. По торцам здания предусмотрено дополнительное крепление проводов к стенам с помощью оттяжных изоляторов. Внутриячейковые электрические связи между шинными разъединителями и выключателями выполнены трубами из алюминиевого сплава, остальные связи — сталеалюминиевыми проводами.  

Опыт эксплуатации и испытания, проведенные ВНИИЭ, Научно-исследовательским центром по испытанию высоковольтной аппаратуры ( НИЦ ВВА) и заводом-изготовителем, показали, что воздушные выключатели типа ВВН-35 в цепи мощных трансформаторов не способны надежно отключать ток КЗ вследствие высоких частот восстанавливающихся напряжений.  

Для дуговых печей при питании напряжением 6 — т — 10 / се применяют масляные многообъемные выключатели типа ВМБ-10, а при питании напряжением 35 кв — воздушные выключатели типа ВВ-35п . Малообъемные выключатели типов ВМГ, ВМП для печных подстанций не применяются, так как они не допускают частых включений.  

Крепление

Конструкция аппарата заключается в диэлектрическом корпусе. Автоматические воздушные выключатели,используемые для небольшого напряжения, фиксируются на установочном месте при помощи DIN-рейки. К винтовым элементам подключается проводка, а при помощи рычага производится отключение и включение прибора.

Корпус держится на рейке за счет специальной защелки — так устройство можно быстро снять, предварительно отодвинув ее. Неподвижный и подвижный контакты необходимы для процесса коммутации цепи. В подвижном элементе используется пружина для обеспечения возможности разъединения контактов. Данное действие может выполняться магнитным или тепловым расщепителем.

Классификация

Для более четкого представления о требованиях, предъявляемых к современным воздушным выключателям, и параметрах выключателей целесообразно произвести их классификацию по назначению, виду установки, категории размещения, климатическому исполнению.

По назначению воздушные выключатели могут быть разбиты на следующие группы :

1) Сетевые выключатели на напряжения от 6 кВ и выше, применяемые в электрических цепях (кроме цепей электрических машин и электротермических установок) и предназначенные для пропускания и коммутирования тока в нормальных условиях работы цепи, а также для пропускания в течение заданного времени и коммутирования тока в заданных ненормальных условиях, таких, как условие короткого замыкания:

а) Для нормальных условий эксплуатации, то есть предусмотренных требованиями ГОСТ Р 52565-2006.

б) Для частых коммутационных срабатываний с механическим и коммутационным ресурсом существенно более высоким, чем тот, что предусмотрен требованиями стандартов к выключателям общего назначения.

в) С повышенной скоростью нарастания (частотой) восстанавливающегося напряжения, допускающие эксплуатацию в тех точках энергосистем, где эта скорость существенно выше скорости, установленной стандартом на выключатели общего назначения;

г) С повышенной межконтактной электрической прочностью, существенно более высокой, чем у выключателей общего назначения.

2) Генераторные выключатели на напряжения от 6 до 20 кВ, применяемые в цепях электрических машин (генераторов, синхронных компенсаторов, мощных электродвигателей) и предназначенные для пропускания и коммутаций тока в нормальных условиях, а также в пусковых режимах и при коротких замыканиях.

3) Выключатели на напряжение от 6 до 220 кВ для электротермических установок, применяемые в цепях крупных электротермических установок (например, сталеплавильных, руднотермических и других печей) и предназначенные для пропускания и коммутаций тока в нормальных условиях, а также в различных эксплуатационных режимах и при коротких замыканиях.

4) Выключатели специального назначения:

а) включатели-отключатели на напряжение от 500 до 1150 кВ, предназначенные для безынерционного подключения к линии электропередачи шунтирующих реакторов при возникновении перенапряжений, превышающих заданный уровень, для коммутаций указанных реакторов, а также отключения в их цепи коротких замыканий;

б) защитные выключатели на напряжение от 6 до 20 кВ, применяемые для установки в цепях ударных генераторов испытательных стендов и предназначенные для нормальных коммутаций ударных генераторов, а также для защиты их при неуспешных отключениях испытуемых аппаратов;

в) выключатели нагрузки на напряжение от 110 до 500 кВ, предназначенные для пропускания и коммутаций тока в нормальных условиях работы цепи, а также для пропускания в течение заданного времени и включения токов при коротких замыканиях;

г) выключатели на напряжение от 6 до 35 кВ, применяемые в комплектных распределительных устройствах.

По виду установки воздушные выключатели делятся на следующие группы :

1) Опорные, т. е. имеющие основную изоляцию на землю опорного типа.

2) Подвесные, т. е. имеющие основную изоляцию — на землю подвесного типа.

3) Настенные, т. е. укрепленные на стенах закрытых распредустройств.

4) Выкатные, т. е. имеющие приспособления для выкатки из ячеек распредустройств.

5) Встраиваемые в комплектные распределительные устройства.

По категориям размещения и климатическому исполнению воздушные выключатели в соответствии с ГОСТ 15150 разделяются на :

а) пять категорий размещения (вне и внутри помещений с различными условиями обогрева и вентиляции);

б) шесть климатических исполнений (У, ХЛ, ТВ, ТС, Т и О) в зависимости от географического места установки;

Пример воздушных выключателей

Преимущества и недостатки

Особенности применения выключателей дистанционного управления

Преимуществ таких устаревших устройств немного вот основные из них:

  1. В связи с давним применением имеется большой опыт как эксплуатации, так и ремонта;
  2. В отличие от других более современных собратьев (особенно элегазовых) данные выключатели поддаются ремонту.

Из недостатков хотелось бы выделить следующие:

  1. Наличие для работы дополнительной пневмоаппаратуры или же компрессоров;
  2. Повышенный шум при отключении, особенно при аварийных режимах короткого замыкания;
  3. Крупные несовременные габариты, что вызывает увеличение территории выделяемой для ОРУ;
  4. Боятся влажного воздуха и запылённости. Поэтому для воздушных систем применяются дополнительные меры, устанавливается направленное на уменьшение этих вредных факторов оборудование.

Выводы и полезное видео по теме

Как устроены элегазовые выключатели, по какому принципу происходит гашение дуги и какие бывают виды устройств, вы можете узнать из полезного и информативного видео.

Обзор элегазовых выключателей с описанием устройства и принципа работы:

Особенности конструкции установок:

Как производится монтаж выключателя:

Для работы высоковольтных сетей в нормальных и аварийных режимах используют элегазовые выключатели. Они выходят с заводского конвейера в полной эксплуатационной готовности и предназначены для работы в разнообразных климатических зонах, от тропической до холодной, поэтому активно применяются промышленными компаниями различных стран.
