Высоковольтные автоматические выключатели

Ремонт высоковольтных выключателей

Обеспечение функционирования оборудования обеспечивается за счет проведения его периодического и капитального ремонта.

Периодический ремонт выполняется:

  • при нарушении целостности фарфоровых покрышек в местах вводов, мембран предохранителей;
  • при появлении шума или треска в середине выключателя;
  • при изменении температуры соединительных контактов;
  • при увеличении расхода масла.

Капитальный ремонт выключателей высокого напряжения проходит, согласно рекомендации завода-изготовителя. Мероприятия, как правило, проводятся непосредственно на месте эксплуатации.

При появлении неполадок вводов или трансформаторов, ремонт проходит в специализированных мастерских.

Регулирование выключателя

8.1. Проверить действие приводного механизма. Выключатель медленно включить, домкратом ДВ-33. При этом проверить, нет ли участков, где подвижная система заедает и чувствуется увеличение мускульного усилия, требующегося для включения. В процессе включения (в течение всего хода) несколько раз ослаблять усилие на рукоятке домкрата, создавая возможность обратного хода подвижной системы.

Проверять, не произойдет ли в каком-либо промежуточном положении останов (зависание) подвижной системы выключателя.

8.2. Проверить правильность положения рычагов приводного механизма с помощью шаблона (рис. 4).

При правильном положении рычагов оси приводного механизма должны касаться шаблона. Допускается недоход средней оси по отношению к линии шаблона на 2 — 3 мм.

Внимание! Переход средней оси за линию шаблона в сторону упорной шпильки не допускается. 8.3

Несоответствие шаблону положения осей регулировать укорочением либо удлинением тяг между приводными механизмами разных фаз ввинчиванием их наконечников

8.3. Несоответствие шаблону положения осей регулировать укорочением либо удлинением тяг между приводными механизмами разных фаз ввинчиванием их наконечников.

При одинаковом несоответствии шаблону всех трех фаз регулировку производить изменением длины вертикальной тяги, идущей к приводу.

8.4. Проверить зазор (1,5 — 2 мм) между рычагом приводного механизма и упорной шпилькой.

Регулировать положением упорной шпильки во включенном положении выключателя.

8.5. Проверить полный ход подвижного контакта.

В положении выключателя «включено» у нижнего торца направляющей трубы сделать отметку на штанге. Отключить выключатель и вновь сделать отметку на штанге.

Полный ход штанги — 270 — 280 мм.

8.6. Проверить одновременность замыкания контактов полюса (допускается расхождение не более 2 мм), замыкание контактов между полюсами (расхождение не более 4 мм).

а) опуская или поднимая камеры с неподвижными контактами;

б) ввинчивая или вывинчивая подвижные контакты (стержня) во вкладышах траверсы.

8.7. Измерить переходное сопротивление каждого полюса (не более 300 мкОм). Измерять при замкнутой вторичной обмотке трансформаторов тока на рабочую нагрузку или накоротко.

8.8. Снять виброграмму, проверить скорость движения подвижных контактов выключателя (без масла) при отключении и включении:

в момент размыкания контактов — 1,7 — 2,3 м/с и 1,8 — 2,6 м/с; максимальная — 3,0 — 3,6 м/с и 2,1 — 5,9 м/с соответственно.

Проверку одновременности, ход в контактах (вжим — 16 ± 1 мм), снятие скоростных и временных характеристик рекомендуется проводить с помощью пульта (рис. 5).

Выключатели серии ВВБ

Выключатели этой серии изготовляет ПО «Электроаппарат» для номинальных напряжений от 110 до 750 кВ. Дугогасительные модули с двумя разрывами и односторонним дутьем имеют условное напряжение 110 кВ. Число модулей у выключателей с номинальным напряжением 110, 220, 330, 500 и 750 кВ равно соответственно 1,2,4,6 и 8. Модули устанавливают на колоннах из фарфоровых изоляторов. Выключатели 110 кВ имеют один модуль и одну опорную колонну. Выключатели 220-750 кВ имеют по два модуля на каждой колонне, расположенных один над другим и соединенных последовательно перемычкой (рис.3).

Рис.3. Выключатель серии ВВБ-220 с двумя модулями на одной колонне:
1 — шкаф управления; 2 — опорный изолятор;
3 — дугогасительное устройство; 4 — делитель напряжения;
5 — соединительный проводник; 6 — шунтирующий резистор

Давление воздуха для выключателей 110, 220 и 500 кВ равно 2 МПа; для выключателей 750 кВ — 2,6 МПа; для выключателей 330 кВ — 2 и 2,6 МПа. Выключатели 110 и 220 кВ имеют шунтирующие резисторы с сопротивлением 50-100 Ом; выключатели 330, 500 и 750 кВ шунтирующих резисторов не имеют. Номинальные токи отключения выключателей серии ВВБ равны 31,5 и 40 кА в зависимости от исполнения.

Выключатели серии ВВБ имеют пневматическую систему управления. Пусковые клапаны для включения и отключения с соответствующими электромагнитами расположены у основания выключателя, около ресивера с запасом сжатого воздуха, и находятся под потенциалом земли. В полых опорных колоннах проложены воздуховоды из изоляционного материала, из которых один служит для пополнения бачков сжатым воздухом, а второй для управления контактами и дутьевыми клапанами модулей, находящихся под напряжением.

Рис.4. Дугогасительное устройство выключателя серии ВВБ

Дугогасительное устройство выключателя серии ВВБ показано на рис.4. Здесь 1 — стальной бачок с литыми вводами (на рисунке не показаны), заполненный воздухом под давлением; 2 — неподвижные контакты, укрепленные на вводах; 3 — подвижная траверса с пальцевыми контактами 4; 5 — металлические сопла; 6 — механизм, фиксирующий положение траверсы; 7 — тарелка дутьевого клапана; 8 — поршень; 9 — шток.

Снизу к бачку прикреплен дутьевой клапан прямого действия, который состоит из следующих частей: корпуса 10, цилиндра 11 с поршнем 12, кольцом 13 и пружиной 14. Поршень 12 соединен полым штоком 15 с тарелкой 7 дутьевого клапана.

На рис.4 дугогасительное устройство показано в положении «включено». При этом контактная траверса находится в нижнем положении, контакты замкнуты, а тарелка дутьевого клапана 7 прижата к седлу давлением воздуха в бачке.

Процесс отключения протекает следующим образом. При КЗ реле защиты замыкает цепь электромагнита отключения; открывается соответствующий пусковой клапан и сжатый воздух из ресивера по воздуховоду 17 поступает под поршень 12 дутьевого клапана. Поршень перемещается вверх вместе с кольцом 13 и тарелкой 7, открывая выход воздуху из бачка наружу через отверстие 16. Одновременно с тарелкой 7 перемещается и поршень 8 со штоком 9 и траверсой 3. Между неподвижными контактами 2 и стенками сопел 5 зажигаются дуги, которые гасятся в потоке воздуха.

Дутьевой клапан открыт до тех пор, пока силы, действующие на поршень 12 снизу, не сравняются. Снизу на поршень действует воздух, подаваемый из ресивера, сверху — сила пружины 14 и сжатый воздух, просачивающийся снизу через дроссель, встроенный в поршень 12 (на рисунке не показан). Когда давление воздуха на поршень сверху и снизу сравняется, он переместится вниз вместе с тарелкой 7; дутьевой клапан закроется.

Продолжительность дутья можно регулировать с помощью дросселя.

Посте закрытия дутьевого клапана поршень 8 удерживается в верхнем положении сначала давлением воздуха снизу, а затем — фиксирующим механизмом 6.

Для включения выключателя необходимо выпустить воздух из-под поршня 12 через воздуховод 17. Тогда давление воздуха под и над поршнем 12, а также под поршнем 8 понизится.

Когда давление под поршнем 8 окажется меньшим, чем над ним, он опустится вместе со штоком 9, преодолев сопротивление фиксирующего механизма. Контакты выключателя замкнутся.

Преимущества и недостатки использования ЭВ

Элегазовые выключатели, как и другие типы электрораспределительных устройств, имеют ряд преимуществ и недостатков. При выборе установки производят необходимые расчеты и, кроме технических характеристик и конструкционных особенностей, учитывают плюсы и минусы моделей.

Галерея изображений
Фото из
Элегазовые выключатели отличаются универсальностью – их используют вне зависимости от напряжения сети

Чтобы погасить электрическую дугу при наступлении аварийного случая, элегазовому устройству необходимы доли секунды

Все части установки способны работать без ремонта на протяжении десятилетий, а элегаз не требует регулярной замены

Элегазовые дугогасительные устройства легко справляются с отключением высоковольтных систем. Для сравнения – вакуумные аналоги не выдерживают высокого напряжения

Универсальное применение в высоковольтных системах

Оперативность выполнения рабочих функций

Надежность и долговечность конструкции

Работают с током высокого напряжения

Выключатели элегазового типа функционируют в сложных условиях с периодическими вибрациями, низкими температурами (с подогревом), в пожароопасных зонах.

К недостаткам относят высокую стоимость наполнителя – элегаза, специфику монтажа на щит или фундамент, необходимость определенной квалификации операторского состава.

Классификация высоковольтных выключателей

По способу гашения дуги
  • Элегазовые выключатели (баковые и колонковые);
  • Вакуумные выключатели;
  • Масляные выключатели (баковые и маломасляные);
  • Воздушные выключатели;
  • Автогазовые выключатели;
  • Электромагнитные выключатели;
  • Автопневматические выключатели.
По назначению
  • Сетевые выключатели на напряжения от 6 кВ и выше, применяемые в электрических цепях (кроме цепей электрических машин и электротермических установок) и предназначенные для пропускания и коммутирования тока в нормальных условиях работы цепи, а также для пропускания в течение заданного времени и коммутирования тока в заданных ненормальных условиях, таких как условия короткого замыкания
  • Генераторные выключатели на напряжения от 6 до 20 кВ, применяемые в цепях электрических машин (генераторов, синхронных компенсаторов, мощных электродвигателей) и предназначенные для пропускания и коммутаций тока в нормальных условиях, а также в пусковых режимах и при коротких замыканиях. Отличаются, как правило, большими значениями номинального тока (до 10000 А) и тока отключения.
  • Выключатели на напряжение от 6 до 220 кВ для электротермических установок, применяемые в цепях крупных электротермических установок (например, сталеплавильных, руднотермических и других печей) и предназначенные для пропускания и коммутаций тока в нормальных условиях, а также в различных эксплуатационных режимах и при коротких замыканиях.
  • Выключатели нагрузки — выключатели, предназначенные для коммутаций под номинальным током, но не рассчитанные на разрыв сверхтоков. Применяются в сетях 3-10 кВ с изолированной нейтралью для коммутации небольших нагрузок — до нескольких мегавольт-ампер.
  • Реклоузеры — подвесные секционирующие дистанционно управляемые выключатели, снабжённые защитой и устанавливаемые на опорах воздушных ЛЭП
  • Выключатели специального назначения.
По виду установки
  • Опорные, то есть имеющие основную изоляцию на землю опорного типа.
  • Подвесные, то есть имеющие основную изоляцию на землю подвесного типа.
  • Настенные, то есть укрепленные на стенах закрытых распредустройств.
  • Выкатные, то есть имеющие приспособления для выкатывания из ячеек распредустройств (для обслуживания, ремонта и для создания т.н. «видимого разрыва» при работах на линиях).
  • Встраиваемые в комплектные распределительные устройства.
По категориям размещения и климатическому исполнению
  • пять категорий размещения (вне и внутри помещений с различными условиями обогрева и вентиляции);
  • десять климатических исполнений (У, ХЛ, УХЛ, ТВ, ТС, Т, М, ОМ, В и О) в зависимости от географического места установки.

Фирмы-производители выключателей

Чем выше репутация производителя, тем соответственно лучше и качество выключателей

Поэтому выбирая выключатель для своего дома, квартиры, важно не проигнорировать этот момент. Конечно каждый покупатель ориентируется на свои финансовые возможности и уже по судя ним выбирает бренд

Благо выбора выключателей предостаточно. Начнем с лучших из них. Более подробно о всех популярных производителях розеток и выключателей премиум и эконом сегмента читайте в большой обзорной статье. Мы поможем выбрать лучшую модель для вашего дома.

Компания Legrand из Франции

Французский бренд на рынке с середины XIX века. Компания входит в пятерку лучших европейских производителей электрики, поскольку в производстве задействованы новейшие технологии.

Фирма Legrand

Корпус выключателей бренда Legrand выполняются только из самозатухающего пластика, что делает их максимально безопасными в процессе эксплуатации

В ассортименте этой продукции вы можете найти самые разные виды настенных выключателей. Есть как традиционные модели, так и устройства с творческой задумкой.

Они представляют собой трехклавишный либо стандартный выключатель, установленный в общем корпусе с розеткой.

Качественные корпуса всех приборов, вне зависимости от их стоимости, изготавливаются только из самозатухающего пластика. Таким образом устройство безопасно в эксплуатации. Legrand — новый подход в сфере дизайна, эти выключатели впишутся в любой интерьер вашего дома.

Шведская фирма АВВ

В конце прошлого века произошло слияние двух крупных шведских концернов. Так появилась эта фирма. В наше время это один из лидеров производителей электроустановочных изделий. Их отличительная черта – высочайшая безопасность и качество.

Фирма АВВ

Поскольку бренд предлагает простой монтаж, возможность выборочно собрать необходимые вариации модульных решений, из предлагаемых элементов, то стоимость изделий этой фирмы автоматически возрастает. Для производства корпусов используются только ударопрочные, устойчивые к уф-излучению материалы. Такие, как: сталь, дерево или бронза.

У бренда АВВ есть свой ассортимент изделий , различный по внешнему виду. Reflex выполнен в виде фигур строгих геометрических форм, Impuls напротив, имеет мягкие закругленные линии.

Коллекции этого бренда отличаются от других, к примеру тем, что во всех присутствуют рамки с флуоресцентным покрытием, которые в темноте подсвечивают корпус прибора.

Французский бренд Schneider Electric

Изначально, в XIX веке это была компания по производству вооружений. Позже освоила рынки электроэнергетики и вышла в лидеры производства электроустановочных изделий.

Фирма Schneider Electric.

Ассортимент продукции Schneider предлагает выключатели нескольких видов: со световой индикацией, проходные, с дистанционным управлением, с датчиками, и другие разнообразные вариации. Конечно все они отличаются высочайшим качеством.

Фирменное отличие продукции Schneider – наличие пружинных контактов из бронзы. Благодаря чему, исчезает необходимость использования дополнительного зажима, при этом качество контакта не теряется.

Дизайн французских выключателей отличается широким разнообразием. От классического стиля до смелого авангарда. Есть даже съемные разноцветные рамки горизонтального и вертикального типа. Коллекции бренда включают вертикального типа различных расцветок. Производной продукцией компании является Unica, предлагающая модульные устройства, позволяющие создавать на базе унифицированного посадочного места самые разные комбинации элементов.

Учитывая такое разнообразие функций и дизайнерского подхода выключателей от Schneider, вполне логично , что эти изделия отличаются высокой стоимостью даже в стандартных моделях.

Типы выключателей — обозначение на строительных схемах

Одной из схем, которой пользуются строители-электромонтажники, является схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

Перед тем, как установить выключатель подходящего вида и типа, потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Чтобы не путаться в схеме ниже мы приводим фото, где показано обозначение розеток и выключателей на чертежах.

Обозначение типов выключателей на схеме

Небольшой кружок на чертеже — это обозначение выключателей .От него исходит линейный отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°. Выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

Полуокружность, выпуклая вверх, означает изображение розеток. На схеме от окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.

Обозначение розеток на схеме

Для того, чтобы вы разобрались еще лучше в видах,типах выключателей, а также в том, какая разница в их использовании, мы размещаем картинки, на которых показаны детали, которые трудно вообразить в уме. Например, накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, только класс защиты ниже: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».

Принцип работы и назначение

Элегазовые выключатели высокого напряжения работают за счет изоляции фаз друг от друга посредством элегаза. Когда срабатывает сигнал о том, что нужно отключить электрооборудование, контакты отдельных камер (если устройство колонковое) размыкаются. Таким образом, встроенные контакты образуют дугу, которая помещена в газовую среду. Она разлагает газ на отдельные компоненты, но при этом и сама снижается из-за высокого давления в емкости. Если система установлена на низком давлении, то используются дополнительные компрессоры для нагнетания давления и создания газового дутья. Для выравнивания тока дополнительно используется шунтирование. Визуально схема работы выглядит так:

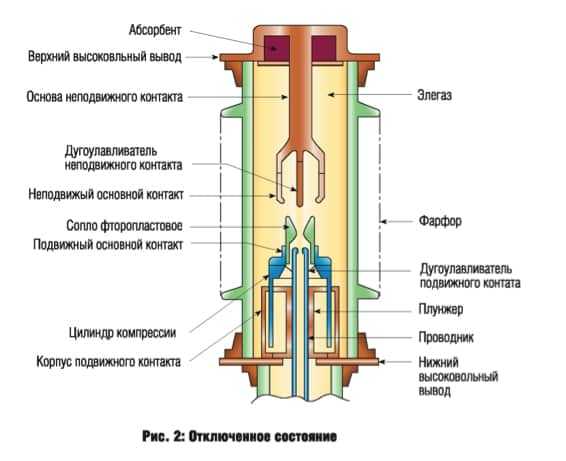

Отдельно нужно сказать про модели бакового типа. Их контроль выполняется приводами и трансформаторами. Приводной механизм для этой установки является регулятором: он необходим для включения, выключения электрической энергии и удержания дуги (при надобности) на определенном уровне. Приводы бывают:

  1. Пружинные;
  2. Пружинно-гидравлические.

Пружинный имеет очень простой принцип действия и высокий уровень надежности. В нем вся работа выполняется только за счет механических деталей. Пружина зажимается и фиксируется на определенном уровне, а при изменении положения контрольного рычага она разжимается. На основании его принципа работы часто готовится научная презентация действия шестифтористой серы в электрической среде.

Современные пружинно-гидравлические приводы помимо пружины дополнительно оснащены гидравлической системой управления. Они считаются более эффективными, т. к. пружинные механизмы могут сами поменять положение фиксатора.

Достоинства элегазовых выключателей
:

  1. Универсальность. Данные выключатели используются для контроля сетей с любым напряжением;
  2. Быстрота действия. Реакции элегаза на наличие электрической дуги происходят за доли секунды, это позволяет обеспечить быстрое аварийное отключение подконтрольной системы;
  3. Подходят для эксплуатации в условиях пожароопасности и вибрации;
  4. Долговечность. Контакты, соприкасающиеся с элегазом, практически не изнашивают, газовые смеси не нуждаются в замене, а у наружной оболочки высокие показатели защиты;
  5. Подходят для отключения переменного и постоянного тока высокого напряжения, в то время, как их аналоги – вакуумные модели не могут использоваться на высоковольтных сетях.

Но, такие приборы имеют определенные недостатки
:

  1. Высокая цена, обусловленная сложностью производства и дороговизной элегазовой смеси;
  2. Монтаж осуществляется только на фундамент или специальный электрощит, причем, для этого нужна специальная инструкция и опыт;
  3. Выключатели не работают при низких температурах;
  4. При необходимом обслуживании должно использоваться специальное оборудование.

Видео: особенности элегазовых выключателей

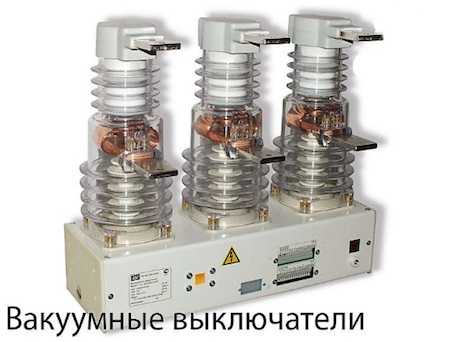

Выключатели вакуумного типа

Вакуум обладает электрической прочностью, многократно превышающей этот показатель у масла, элегаза и других сред, используемых в высоковольтных выключателях. Здесь увеличивается средний свободный пробег электронов, молекул, атомов и ионов при снижении давления.

Вакуумная камера включает в себя подвижный и неподвижный контакты, помещенные в плотную оболочку из керамического или стеклянного изоляционного материала. Сверху и снизу установлены металлические крышки и общий металлический экран. Подвижный контакт перемещается относительно неподвижного контакта с помощью специального сильфона. К выводам камеры подключается главная токоведущая цепь выключателя.

Вакуумный выключатель работает в следующем порядке.

  • В исходном положении контакты находятся разомкнутыми, поскольку на них через тяговый изолятор воздействует отключающая пружина.
  • Под действием приложенного к катушке электромагнита напряжения со знаком «плюс», в зазоре магнитной системы происходит нарастание магнитного потока.
  • Поток воздействует на якорь с силой, превышающей усилие отключающей пружины, после чего начинается движение якоря вверх совместно с тяговым изолятором и подвижным контактом вакуумной камеры.
  • Пружина отключения сжимается, в катушке возникает противо-ЭДС, снижающая ток и препятствующая его дальнейшему нарастанию.

Высокая скорость движения якоря исключает появление пробоев и шума работы контактов. Когда контакты замыкаются, якорь резко замедляет движение, поскольку на него начинает действовать пружина дополнительного поджатия контактов. Однако, по инерции он все равно двигается вверх, сжимая пружины отключения и дополнительного поджатия контактов. Чтобы отключить устройство к выводам катушки прикладывается напряжение с отрицательной полярностью.

https://youtube.com/watch?v=vL6jaEw9pRI

Принцип действия

Рассмотрим вкратце, как работают выключатели нагрузки на примере вышеупомянутого ВНР-10/400, предоставленного на фото:

Конструктивно данный коммутационный аппарат схож с разъединителем. Главное отличие разъединителя от ВН — наличие у последнего дугогасительного устройства и привода, обеспечивающего более быстрое выполнение операций.

Принцип действия выключателя нагрузки следующий. При включенном положении подвижные контакты находятся в дугогасительной камере. В нижней части дугогасительного устройства расположены дополнительные дугогасящие контакты. При выполнении операции отключения сначала размыкаются основные контакты, а затем дугогасительные. Образовавшаяся в процессе разрыва контактов электрическая дуга попадает в дугогасительную камеру, где нагревает до высокой температуры оргстекло, которое в свою очередь выделяет большое количество газов. Эти газы мощным потоком вырываются из дугогасительной камеры, чем гасят возникшую электрическую дугу за несколько миллисекунд.

Как изображается ВН на однолинейных схемах? Ниже приведено условное обозначение на схеме:

Слева на схеме изображен ВН, справа — коммутационный аппарат, который конструктивно укомплектован плавкими предохранителями (ВНП).

Вот мы и рассмотрели устройство, назначение и принцип действия выключателя нагрузки. Надеемся, предоставленный материал был для вас полезным и интересным!

Советуем изучить — Организация и виды ремонта электрических машин

Рекомендуем также прочитать:

  • Как работает реле напряжения
  • Что такое воздушный автоматический выключатель
  • Для чего нужен кулачковый переключатель

Опубликовано: 05.02.2017 Обновлено: 19.10.2017

Выбор коммутатора

Выбором коммутаторов занимаются подготовленные люди. В случае ошибки возникает риск аварийных ситуаций и несчастных случаев. При выборе необходимо руководствоваться следующими критериями:

  • номинальное рабочее напряжение;
  • характеристики системы управления, ее понятность для оперативного персонала;
  • максимальный ток КЗ и номинальные рабочие характеристики;
  • скорость переключения аппарата;
  • необходимая периодичность профилактического обслуживания;
  • климатические и эксплуатационные характеристики.

Важно! К выбору вакуумного коммутатора необходимо подходить с особой ответственностью. Ошибки способны привести к выходу прибора из строя в самый неподходящий момент. В результате возникает риск незапланированных отключений потребителей

В результате возникает риск незапланированных отключений потребителей.

Элегазовые выключатели принцип действия

Метод гашения дуги разнообразными газовыми смесями давно известен как в научной физике, так и производственном процессе.

Современное оборудование, имеющее внутри себя подготовленный газ, широко используют в производственных целях для предотвращения аварийных ситуаций.

Но то, какие именно процессы в этот момент происходят в самом приборе, известно далеко не всем. Потому ниже мы рассмотрим принципы, на которых основан такой прибор как элегазовый выключатель.

Особенности конструкции

Элегазовый выключатель – прибор, предназначенный для контроля и осуществления надзора за высоковольтными электросетями. По своим конструкционным принципам он близок к масляному выключателю, но вместо масляной смеси внутри находится газ. Также подобное сравнение показывает, что элегазовый аппарат порядком долговечнее и требует меньшего ухода.

Обычно в качестве газа применяют серу, но существую и иные смеси.

Существуют следующие разновидности конструкции:

Также данный прибор классифицируют исходя из метода гашения:

  • вращающий;
  • воздушный;
  • продольный.

Принцип работы и сфера применения

Работа устройства основана на изоляции фаз методом использования элегаза.

Детально принцип работы колонкового выключателя выглядит следующим образом:

  1. Поступление сигнала выключения заставляет сигналы камер разомкнуться.
  2. После этого встроенные контакты прибора создают дугу.
  3. Среда с активированной дугой заставляет газ активно делится на частицы.
  4. Вызванное этим процессом высокое давление, снижает саму качественную проводимость среды и дуга тухнет.

В некоторых конструкциях предусмотрен отдельный компрессор, который помогает нагнетать ситуацию в приборах работающих не низком давлении. Также, при газовом дутье применяется шунтирование, благодаря которому сила тока выравнивается и процесс стабилизируется.

Принципы работы колонковых устройств несколько отличаются:

  • контроль прибора осуществляется трансформаторами и дополнительными приводами. Такой подход обеспечивает возможность удерживания дуги в рамках определенной мощности, а также контролируемое выключение и включение всей сети;
  • сами приводы бывают гидравлическими и пружинными. Сугубо пружинные механизмы полностью построены на механических сочленениях, потому они конструктивно простые и надежные. Гидравлические приводы — являются дополненной гидравликой версией пружинного механизма.

Гидравлическая система более надежна благодаря гидравлической страховке, но при этом обременена рисками, связанными с ней же.

Достоинства и недостатки

Любой механизм или прибор обладает рядом преимуществ и недостатков.

В нашем случае к первым относят:

  1. Многофункциональность – напряжений, с которыми не мог бы справиться прибор, попросту не существует.
  2. Скорость – скорость реакции элегаза измеряется тысячными секунды, что позволяет произвести аварийное отключение в действительно короткие сроки.
  3. Пожаробезопасность и устойчивость к вибрации.
  4. Срок эксплуатации – корпус устройства надежно защищен, а контакты, защищаемые газовой средой, не подлежат износу в принципе.
  5. Работоспособность в сетях высокого напряжения – те же вакуумные приборы этого не могут.

Советуем изучить Что такое коэффициент мощности

На этом лучшие особенности такого выключателя заканчиваются, потому перейдем к недостаткам:

  1. Цена – сама элегазовая смесь стоит дорого, при этом и работы по созданию прибора являются достаточно затратными, потому этот выключатель достаточно дорогой.
  2. Низкие температуры – самый большой минус этого аппарата. Прибор в принципе не способен работать при маленьких температурах, ведь они сильно влияют на физические свойства содержимого, нарушая работоспособность всей системы.
  3. Дорогое обслуживание – работы по ремонту устройств данного типа достаточно редкое явление. Его конструктивные особенности помогают ему оставаться надежным почти всегда, но если ремонт необходим – он будет стоить очень дорого. Во-первых, производить такой ремонт можно только высокоточной техникой, которая сама по себе редкость, во-вторых, специалисты, умеющие обращаться с этой техникой, также просят высокую плату.
  4. Дорогой монтаж – ситуация полностью аналогична обслуживанию. Монтаж крайне сложен в исполнении, потому работы по подготовке специальной платформы может производить только профессионал.

Подробнее ознакомиться с устройством и принципом действия элегазового выключателя вы можете на видео ниже:

Напоследок

Надеемся, что теперь для вас не осталось пробелов в теоретических принципах работы элегазовых выключателей высокого напряжения.
