Особенности замены проводки в панельном доме
Первое, что следует запомнить: для штробления не подходят несущие стены. Этого не следует делать не только в панельном доме, но и в хрущевке. Хотя это касается только штробления в горизонтальном направлении. Такие штробы могут существенно ослабить конструкцию панели, ее способность выдерживать большие нагрузки.
Монтаж новой электропроводки в жилых помещениях должен производиться в старые штробы. Если количество штроб недостаточное, или нужно выполнить монтаж светильников в новых местах, проводку необходимо вести поверх стен, а затем зашить гипсокартоновыми листами. Безусловно, площадь квартиры от этого станет меньше, но в противном случае придется оставлять проводку открытой.
В процессе монтажа обшивки, уже после штробления стены, используются установочные и распределительные коробки. Проще менять открытую электропроводку, чем скрытую. Чтобы сделать штробу, необходимо просверлить канал, используя штроборез или перфоратор, глубиной около 10 мм. С использованием дюбелей или алебастра там закрепляется проводка. Углубления для подрозетников не должны превышать 45 мм.
Как правильно рассчитать нагрузку?
Разрабатывая схему, важно определить показатель максимально потребляемой мощности от всех приборов в доме. Для этого необходимо составить список всех потребляемых энергию устройств и определить их нагрузку, суммируя ее
В этот перечень входят абсолютно любые системы и гаджеты, к примеру, фен, пылесос, электроплита или система нагрева пола.
Статья по теме: Домик-студия по мотивам Винни-Пуха
Затем необходимо полученное значение умножить на 0,9, так как данный коэффициент учитывает вероятность одновременной работы абсолютно всех устройств. Затем полученное число необходимо разделить на текущую нагрузку сети.
Штробление
Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.
Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).
Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).
Подготовительные мероприятия
На первом этапе нужно рассчитать требуемое количество материалов, составить схемы, приобрести необходимые для работы товары.
Список материалов и инструментов для выполнения работ
Для выполнения работ потребуются такие приспособления и приборы:
- пассатижи с прорезиненными ручками;
- набор электротехнических отверток;
- нож для удаления оплетки;
- бокорезы;
- штроборез;
- перфоратор со сверлами разных размеров, короночными и долбежными насадками;
- определитель напряжения;
- паяльник;
- шпатели, ведро;
- индикатор проводки.
Помимо инструментов, нужно подготовить материалы:
- двух- или трехжильные провода для розеток и светильников;
- распределительные короба;
- подрозетники;
- монтажные короба;
- розетки и выключатели;
- изоленту;
- клеммники;
- финишную гипсовую шпатлевку;
- кабель-каналы или гофрированный рукав;
- алебастр.
Расчеты
В жилых помещениях на каждые 5-7 кв. м должна приходиться 1 розетка. В кухне число электроточек увеличивается втрое.
Правильно рассчитать количество и сечения проводов поможет таблица:
| Потребитель | Напряжение в электросети | |
| 220 В | 380 В | |
| Вводный кабель | 3 х 10 | 5 х 2,5 |
| Варочная панель | 3 х 10 | 5 х 2,5 |
| Стиральная машина, бойлер, кондиционер | 3 х 4 | — |
| Розетки | 3 х 2,5 | — |
| Светильники | 3 х 1,5 | — |
Приведенные в таблице типы кабелей рассчитаны на стандартное количество приборов. При подключении более мощных потребителей провод выбирают по приложению 1.3.4 ПУЭ.
При покупке автоматических выключателей используют следующую таблицу:
| Сечение, кв. мм | Номинал автомата | Наибольшая мощность потребителей |
| 1,5 | 10 | 4,1 |
| 2,5 | 16 | 5,5 |
| 4 | 25 | 7,7 |
| 6 | 32 | 9,2 |
| 10 | 40 | 12,1 |
Номинальный ток УЗО должен быть на 1 пункт выше такового у автоматического выключателя.
Расчет параметров проводки
Ремонт электропроводки начинается с расчета параметров будущей домашней электросети, обустраиваемой с учетом строительного проекта вашей квартиры. Для этого сначала потребуется составить ее схему, а затем определиться со следующими исходными данными:
- Требуемый метраж кабеля, его тип (количество жил) и сечение каждой из них.
- Марка и тип монтируемых приборов защиты (автоматов и УЗО).
- Количество и модели установочных изделий (распределительных коробок, выключателей и розеток).
- Суммарная мощность, потребляемая от домашней электросети (с учетом подключения новой техники).
- Способ прокладки (скрытая или открытая проводка).
Образец схемы домашней электосети
На основании этих данных хозяин квартиры или дома в состоянии самостоятельно рассчитать нужные параметры.
Пошаговая инструкция по составлению схемы домашней электросети находится на этой странице.
Расчет длины и сечения кабеля (освещение, розетки для электроприборов)
Для определения параметров провода вполне достаточно школьных знаний по электротехнике. Весь предстоящий расчет сводится к следующим шагам:
- Сначала определяется общий метраж кабеля, необходимого для квартиры.
- Для этого измеряется длина и ширина каждой из комнат.
- Затем эти величины перемножаются, а полученный результат удваивается.
- После суммирования этих цифр получается искомое значение.
- Выяснив нужную длину кабеля, переходят к определению его сечения.
- Оно выбирается с учетом требований ПУЭ, согласно которым для домашней проводки достаточно: для прокладки осветительных линий – 1,5 мм2, а для обычных розеток – 2,5 мм2.
- Для подключения к электросети мощных потребителей (электроплит или стиральных машин, например) в проект закладывается провод сечением в 6,0 мм кв.
| Таблица выбора сечений токопроводящих жил кабелей с резиновой и поливинилхлоридной изоляцией | |||||
|---|---|---|---|---|---|
| Сечение медной токопроводящей жилы, мм.кв. | Диаметр жилы, мм | Медные жилы проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | ||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||
| 1 | 1,12 | 15 | 3,0 | 14 | 5,0 |
| 1,5 | 1,38 | 18 | 3,3 | 15 | 5,4 |
| 2,0 | 1,59 | 23 | 4,8 | 19 | 6,9 |
| 2,5 | 1,78 | 25 | 5,2 | 21 | 7,6 |
| 4,0 | 2,26 | 32 | 6,7 | 27 | 9,7 |
| 6,0 | 2,76 | 40 | 8,4 | 34 | 12,3 |
| 10,0 | 3,57 | 55 | 11,5 | 50 | 18 |
| 16,0 | 4,51 | 80 | 16,7 | 70 | 25,3 |
| 25,0 | 5,64 | 100 | 20,9 | 85 | 30,7 |
| 35,0 | 6,68 | 125 | 26,1 | 100 | 36,1 |
Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Также можно применить NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны.
Кабель NYM
Кабель ВВГ
Кабель ПВС
На этом расчет проводки в части выбора кабеля можно считать законченным.
Выбор устройств защиты (автоматы, УЗО)
После расчета параметров проводов следует выбрать тип вводного автомата и другой коммутирующей аппаратуры, включая УЗО, которая подлежит установке в распределительном шкафу. При этом сначала определяется тип питания, которое предполагается использовать в частном доме (однофазное или 3-х фазное).

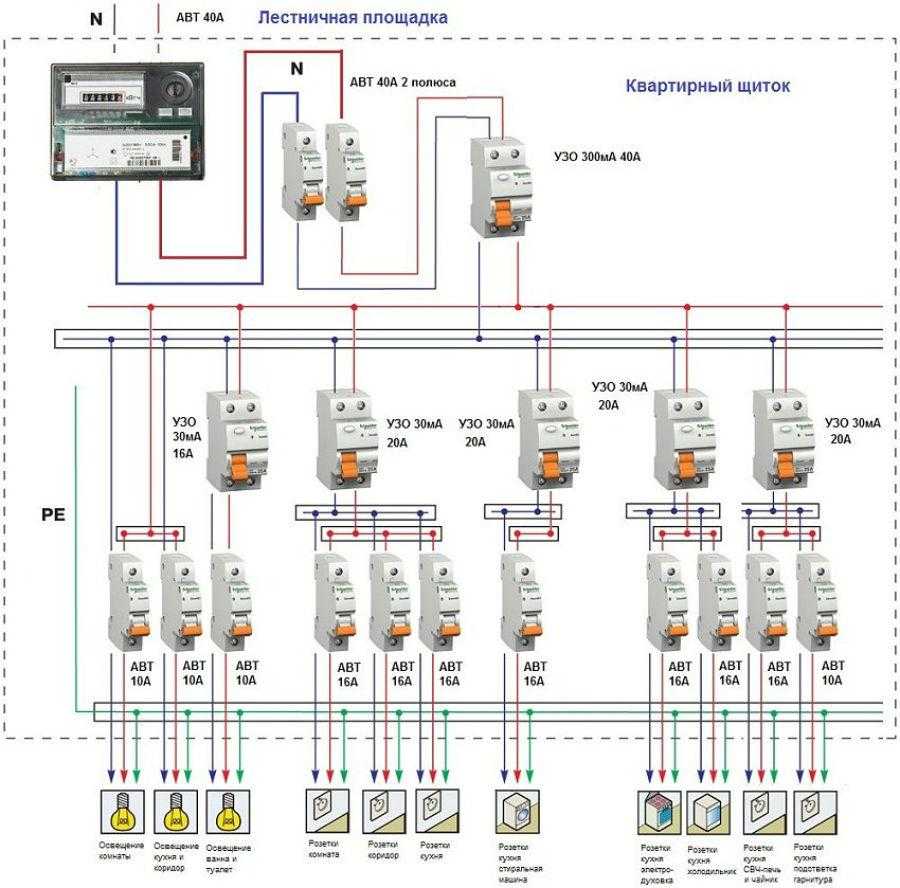

Типовые параметры защитных устройств для квартирного щитка
Если в частном доме предполагается трехфазное подключение – придется побеспокоится о выполнении следующих требований:
- Вводный автомат и электросчетчик также должны быть заменены на трехфазные аналоги.
- Это же касается линейных автоматов и УЗО, выбираемых по току утечки в каждой из фазных линий.
- Распределительный шкаф также придется заменить, так как количество размещаемого в нем оборудования увеличивается практически втрое.
- При покупке установочных изделий потребуется учесть специальные силовые розетки с четырьмя мощными клеммами (одна из них – заземляющая).
Трехконтактная силовая однофазная розетка и вилка
Четырехконтактная трехфазная силовая розетка и вилка
Пятиконтактная трехфазная розетка с вилкой
В отличие от многоквартирных домов, где трехфазное питание практически невозможно, в загородных особняках этому вопросу уделяется пристальное внимание. Это объясняется тем что в капитальных частных постройках обязательно имеются рабочие мастерские с установленным в них силовым оборудованием типа фрезерного станка
Также оно потребуется при наличии отопительных котлов определенной конструкции и мощных насосов с трехфазными асинхронными двигателями.
Как делается проводка в панельном доме
Где прокладывать провода
Самый лучший способ прокладки проводки в панельном доме – в стяжке, в полом (или оштукатуренном) потолке, или на стенах под слоем штукатурки. При этом перекрытия и панели вообще не трогаются, только под крепление кабелей. Но так правильно сделать получается не всегда.
Первым делом, надо узнать у хозяев, как будут обстоять дела с полами и потолком. Если в полу будет стяжка – ура. Основной путь кабелей будет проходить в гофре как раз в полу, в стяжке.
Если будет подвесной-гипсокартонный-натяжной потолок, тоже отлично. Питающие и сигнальные кабели в этих случаях проходят в основном по полу и/или потолку, и немного – вертикально в штробах до розеток и выключателей.
Худший вариант – потолок и полы остаются на месте. Бюджетный вариант, когда хозяева хотят сэкономить на всём. То есть, другими словами, придётся помучаться электрику, штробить стены. Но и цена за такую работу будет выше, чем обычно.
И если в кирпичном доме, если надо делать распределительную коробку, она делается, то в панельке надо сто раз подумать. Скорее всего, будет перерасход кабеля по сравнению с кирпичным домом.
Надо постараться по максимуму использовать старую проводку. Точнее, те пути, где она проходит. Это в первую очередь относится к местам, где старый алюминиевый провод просто заштукатурен – места на стыках потолочных плит, и в швах между стеновыми и потолочными плитами. Нужно ориентироваться на то, что швы в панельных домах – лучшее место для прокладки электропроводки, например как на фото:
Прокладка питающих кабелей между потолочными плитами в шве
Можно использовать старые каналы, в которых проходит старая проводка к розеткам и выключателям. Это если они будут в старых местах. И если удастся вытащить старый провод, который часто бывает залит бетоном.
Как показывает практика, про каналы в стеновых панелях лучше сразу забыть.
Хороший вариант – использовать пространство вверху на стыке стеновой и потолочной плит. Там часто бывают щели, заделанные штукатуркой или ватой (или каким-то тряпьём):
Пространство между стеной и потолком заполнено ватой
Как делать штробы и выемки под коробки
Мой перфоратор Спецмаш с лопаткой. НЕ реклама
Рассмотрим самый тяжелый для электрика случай при ремонте в панельном доме – пол без стяжки, потолок только штукатурится.
Для штробы прочерчивается вертикальная линия, по ней делается штроба. Я использую насадку “лопатка” для перфоратора. Как штробить панельные стены – это искусство, к этому надо приловчиться, скалывать сантиметр за сантиметром.
Штроба в панельной стене
Обязательно нужно иметь маску-респиратор и строительные очки. Иначе такая работа будет весьма вредна для здоровья.
Глубина штробы должна быть достаточной для укладки кабеля и крепежа (7-10 мм). С другой стороны, глубже 10 мм начинается арматура, её вообще нельзя трогать. С третьей стороны, надо быть в контакте со штукатурами – возможно, толщина штукатурки будет такой, что штробить вообще не придётся.)
После штробления проверяем, чтобы коробки можно было установить заподлицо с поверхностью стены:
Штробление закончено, проверяем глубину
Под установочную коробку (стандартный диаметр – 68 мм, глубина – 45 мм) нужно сделать выемку диаметром 75…80 мм. Обычная коронка для бетона не подойдёт, её хватит на 2-3 розетки, и придётся выкинуть.
Я сейчас коронки не использую, поступаю так. Делаю по объёму коробки 8-10 отверстий буром диаметром 8 или 10 мм. На этом этапе выемка уже наполовину сформировалась. Затем работаю пикой, выбиваю остатки бетона.
Насчёт путей штробления. Надо стараться поступать порядочно, хотя иногда это и бывает очень трудно. Я про то, что все провода должны идти параллельно/перпендикулярно потолку и стенам.
И ещё, не рекомендуется увлекаться горизонтальными штробами. Допускается общая длина горизонтальных штроб 2 метра на одну плиту (стеновую панель). А штробить потолочные перекрытия вообще запрещено, это можно делать только в крайних случаях, и на длину не более 15 см.
Если нет денег на прибор и нет схемы
В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:
- Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не получается.
- При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки. Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них чаще всего используется чуть менее жидкий раствор, да и делаются они гораздо позже — разница точно будет заметна на глаз.
- Радиоприемник. Удивительно, но даже с помощью обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, как будто это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
- Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же принцип работы, пусть и имеют разные диапазоны чувствительности. Тем не менее, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.
Замена электрической сети — поэтапное решение
Если вы решили поменять проводку своими руками, то начните с самого простого — оцените предполагаемый объем работ.
Важно понимать, будете ли вы менять проводку целиком, либо замените только ее отдельные участки. Второй вариант менее предпочтителен, так как, например, замена проводки в хрущевке, панельном доме желательно и необходимо произвести полностью
Второй вариант менее предпочтителен, так как, например, замена проводки в хрущевке, панельном доме желательно и необходимо произвести полностью.
Основная причина этого в том, что электрическую сеть раньше монтировали с помощью алюминиевого кабеля небольшого сечения, не редко она была и без заземления, а эксплуатация проводки при большом напряжении, возникающем в электрической сети, опасна.
Сейчас для прокладки электрических сетей используют медную проволоку, распределительные коробки, розетки с заземлением и другие современные материалы.
Поэтому, решив поменять электросеть в своей квартире, задумайтесь о безопасности вашего жилья и сделайте это полностью.
Как заменить проводку в квартире — самостоятельно или с привлечением специалистов, решать вам.
С одной стороны электромонтажные работы не вызывают особых сложностей, однако, проводя такие работы, нужно иметь специальный инструмент, знать основы работ с электричеством, уметь делать расчеты.
Установка проводки на пол или под потолок
Скрытую проводку можно проложить в полу и на потолке квартиры панельного дома. Первый вариант может реализоваться только тогда, если на полу будет делаться бетонная стяжка. В этом случае вся проводка будет размещаться в гофрах, которые будут заливаться бетоном. Для реализации этого способа вам нужно определиться с размещением проводов.
Также простой является замена проводки в панельных домах тогда, когда владелец квартиры запланировал смонтировать подвесной потолок. В данном случае все основные электрические кабели будут проходить под потолком. Сложностей с реализацией этого процесса нет.
Однако здесь тоже есть свои нюансы. Дело в том, что основная проводка будет размещаться на полу или под потолком, а розетки и выключатели должны находиться на стенах.
И если в квартире не будет наноситься штукатурка, то каким же образом можно скрыть кабель, который будет спускаться с потолка или подниматься с пола? В данном случае придется использовать один из двух вариантов: делать открытую проводку или штробить стены.
Монтаж открытой проводки
Работы по замене электропроводки в панельном доме открытым методом в панельных зданиях делаются как во время отделочных работ, так и по их завершению. Открытый способ подразумевает под собой прокладку проводов поверх, без использования штроб. Для этого есть несколько методов прокладывания проводов, один из которых – использование кабель-каналов. Они имеют привлекательный внешний вид, а широкий ассортимент дизайнерских решений поможет подобрать наиболее подходящий к интерьеру помещения. Кабель-каналы могут быть как потолочными, так и напольными.
Если проводка в панельном доме прокладывается открытым методом, то угол поворота может быть любым. Если проводка прокладывается скрытым методом, то провода должны располагаться под прямыми углами, строго вертикально или горизонтально.
Распределение саморезов обычно выбирается по месту, в зависимости как от ровности поверхности, так и от общей длины кабель-канала.
Перед началом работ определяется сама электросхема подключений. После этого желательно прочертить её непосредственно по стенам и потолкам. Дальше эти расстояния замеряются и нарезаются кабель-каналы необходимой длины.
После этого приступают непосредственно к монтажу, а соединяют каналы определенными дополнительными элементами (которые покупаются отдельно). Речь идет о таких элементах, как заглушки, углы поворотные, разветвители (тройники) и тому подобные. Когда монтаж завершился, провода заведены, каналы закрываются заглушкой (верхний элемент кабель-каналов).
Помимо кабель-каналов, провода можно пустить по специальным гофрам или трубам из поливинилхлорида (ПВХ). Они крепятся к стенам и потолку на клипсы в заранее подготовленные (просверленные) отверстия. Количество клипс и их шаг должен зависеть от длины гофры (трубы), а так же от ширины.
При отсутствии клипс используются хомуты (как пластиковые, так и металлические), но внешний вид будет далек от совершенства. Гофры должны идти рядом друг с другом, на определенном расстоянии. Соединять их в паутину или ком нельзя по требованиям к технике безопасности.
Почему производится замена проводки в квартире, чем опасна старая электропроводка
Причин для замены проводки, на самом деле, много. Розетка искрит и плавится, она может просто греться или разломиться. А что же делать, если провод отломился непосредственно возле нее, либо около ввода в распределительную коробку или около люстры? Конечно же, стоит подумать о замене старой проводки в квартиру, скорее всего, проблема именно в этом.
Эксплуатация любой инженерной сети, включая электрическую, приводит к тому, что с «возрастом» проводка претерпевает изменения и приходит в негодность. Со временем розетки с выключателями и провода «стареют», их срок службы истекает. Кроме того, в современных квартирах появляется столько новой и энергоемкой техники, что старая проводка просто не выдерживает и начинает «плавится». Поэтому, начиная ремонт в любой квартире, стоит подумать не о частичной замене электропроводки в квартире, а о полной.
Старая изоляция оголяется, она трескается, концы проводов теряют свойства, подгорают и обламываются – все это ведет к тому, что приходит пора поменять электропроводку в квартире. Кроме этого, старая проводка из алюминиевых проводов не выдерживает нагрузки современных бытовых приборов. Начинает выбивать пробки, вместе с тем искрятся розетки, и время от времени мигает свет, одновременная стирка приводит к тому, что невозможно посмотреть телевизор или приготовить еду в электрической печи – все это наводит на мысль, что пора заменить электропроводку в квартире.
Чаще всего проводку меняют при перепланировке жилища или при переходе с одно- ,либо трехпроводную и пятипроводную проводку, а также замену делают при износе проводов и при их неисправности.
Проводка в хрущевке
Возможность замены
В большинстве хрущевок Санкт-Петербурга возможность замены проводки не предусматривалось. Это было обусловлено тем, что срок эксплуатации дома составлял 25 лет и проводка приходила в негодность вместе со зданием. В большинстве случаев алюминиевые провода закладывались между плитами во время строительства и не предусматривали замены в течении всего срока службы. Система защиты состояла из пакетника и двух пробок (плавких вставок), которые сгорали при перегрузке или коротком замыкании. Подобная автоматика абсолютно не приемлема в современных условиях и однозначно требует замены и модернизации.
Без штробленияПроводка/в хрущевке/
Проводка без штробления в хрущевке
Замена по каналамПроводка/в хрущевке/
Замена электропроводки в хрущевке по старым каналам
Открытая проводкаПроводка/в хрущевке//
Открытая электропроводка в хрущевке
Некоторые хрущевки позднего периода имеют канальную систему, через которую возможно перетянуть кабель прицепив за старый провод. Процент таких домов невелик, а каналы во многих случаях забиты раствором, поэтому можно смело утверждать, проводка в хрущевке несменяемая и в случае замены придется штробить или проводить открыто.
Квартирный щит, какой поставить
Еще одна проблема хрущевок представляют квартирные щиты. Расположение и размер не позволяют установить готовое решение из строительного магазина. Если щит встает в нишу, то не хватает места для дополнительных автоматов, а приобретя корпус необходимым количеством модулей в существующее пространство он просто не влезает. Приходится или монтировать автоматику на старой планке, или довольствоваться минимумом автоматов, что не улучшает безопасность.
Проявив определенную смекалку и сообразительность можно имплантировать симпатичную конструкцию в существующую хрущевскую нишу. Квартирный щит собирается из двух восьмимодульных боксов, что соответствует правилам устройства электроустановок. В один бокс монтируется счетчик и вводной автомат, а в другой отходящие автоматические выключатели и УЗО. Получается аккуратно, а самое главное безопасно.
Щит в ХрущевкеЩит/в хрущевке/
Монтаж распределительного щита в хрущевке
Щиток в ХрущевкеЩит/в хрущевке/
Замена распределительного щита в хрущевке
Щит в квартирныйЩит/в хрущевке//
Установка распределительного щита в хрущевке
Проводку в хрущевке менять не только можно, но и нужно. Имея определенную квалификацию монтаж электропроводки займет от одного до четырех дней. Срок выполнения работ зависит от количества розеток, выключателей, а самое главное от количества вещей и мебели в квартире. Жилая площадь в хрущевке не отличается большими показателями, поэтому обычно скорость замены электропроводки составляет один день – одно помещение.
